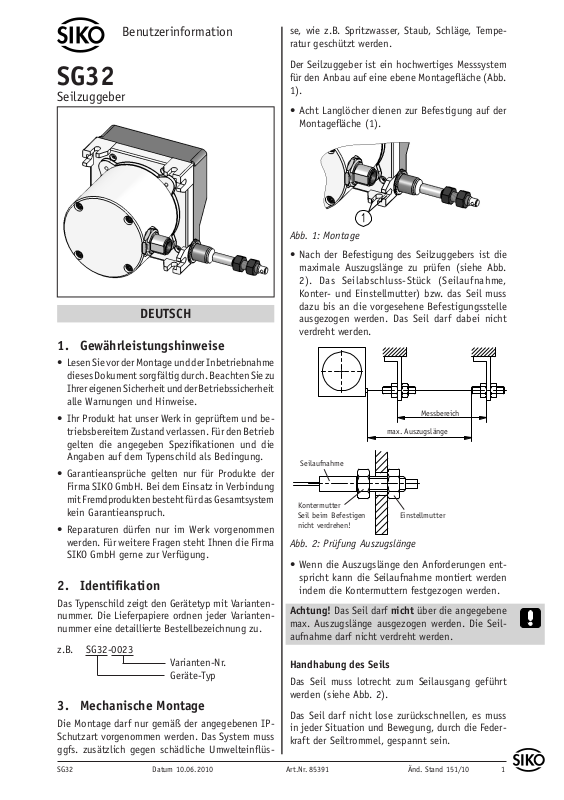

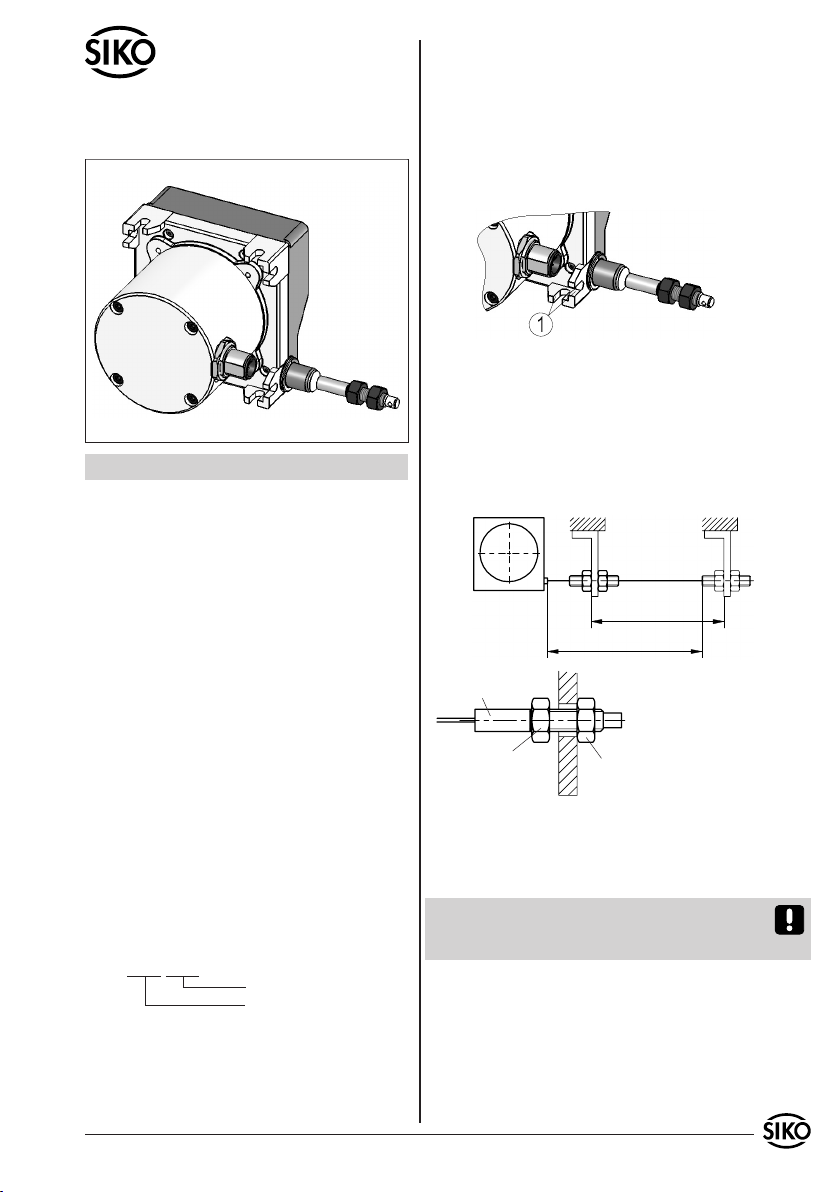

Page 1
Benutzerinformation
SG32
Seilzuggeber
DEUTSCH
se, wie z.B. Spritzwasser, Staub, Schläge, Temperatur geschützt werden.
Der Seilzuggeber ist ein hochwertiges Messsystem
für den Anbau auf eine ebene Montagefläche (Abb.
1).
Acht Langlöcher dienen zur Befestigung auf der
•
Montagefläche (1).
Abb. 1: Montage
Nach der Befestigung des Seilzuggebers ist die
•
maximale Auszugslänge zu prüfen (siehe Abb.
2). Das Seilabschluss-Stück (Seilaufnahme,
Konter- und Einstellmutter) bzw. das Seil muss
dazu bis an die vorgesehene Befestigungsstelle
ausgezogen werden. Das Seil darf dabei nicht
verdreht werden.
1. Gewährleistungshinweise
Lesen Sie vor der Montage und der Inbetriebnahme
•
dieses Dokument sorgfältig durch. Beachten Sie zu
Ihrer eigenen Sicherheit und der Betriebssicherheit
alle Warnungen und Hinweise.
Ihr Produkt hat unser Werk in geprüftem und be-
•
triebsbereitem Zustand verlassen. Für den Betrieb
gelten die angegeben Spezifikationen und die
Angaben auf dem Typenschild als Bedingung.
Garantieansprüche gelten nur für Produkte der
•
Firma SIKO GmbH. Bei dem Einsatz in Verbindung
mit Fremdprodukten besteht für das Gesamtsystem
kein Garantieanspruch.
Reparaturen dürfen nur im Werk vorgenommen
•
werden. Für weitere Fragen steht Ihnen die Firma
SIKO GmbH gerne zur Verfügung.
2. Identifikation
Das Typenschild zeigt den Gerätetyp mit Variantennummer. Die Lieferpapiere ordnen jeder Variantennummer eine detaillierte Bestellbezeichnung zu.
z.B. SG32-0023
Varianten-Nr.
Geräte-Typ
3. Mechanische Montage
Die Montage darf nur gemäß der angegebenen IPSchutzart vorgenommen werden. Das System muss
ggfs. zusätzlich gegen schädliche Umwelteinflüs-
SG32 Datum 10.06.2010 Art.Nr. 85391 Änd. Stand 151/10 1
Seilaufnahme
Kontermutter
Seil beim Befestigen
nicht verdrehen!
Abb. 2: Prüfung Auszugslänge
Wenn die Auszugslänge den Anforderungen ent-
•
spricht kann die Seilaufnahme montiert werden
indem die Kontermuttern festgezogen werden.
Achtung! Das Seil darf nicht über die angegebene
max. Auszugslänge ausgezogen werden. Die Seilaufnahme darf nicht verdreht werden.
Handhabung des Seils
Das Seil muss lotrecht zum Seilausgang geführt
werden (siehe Abb. 2).
Das Seil darf nicht lose zurückschnellen, es muss
in jeder Situation und Bewegung, durch die Federkraft der Seiltrommel, gespannt sein.
Messbereich
max. Auszugslänge
Einstellmutter
Page 2
Für eine korrekte Funktion darf das Seil nicht gequetscht oder geknickt werden.

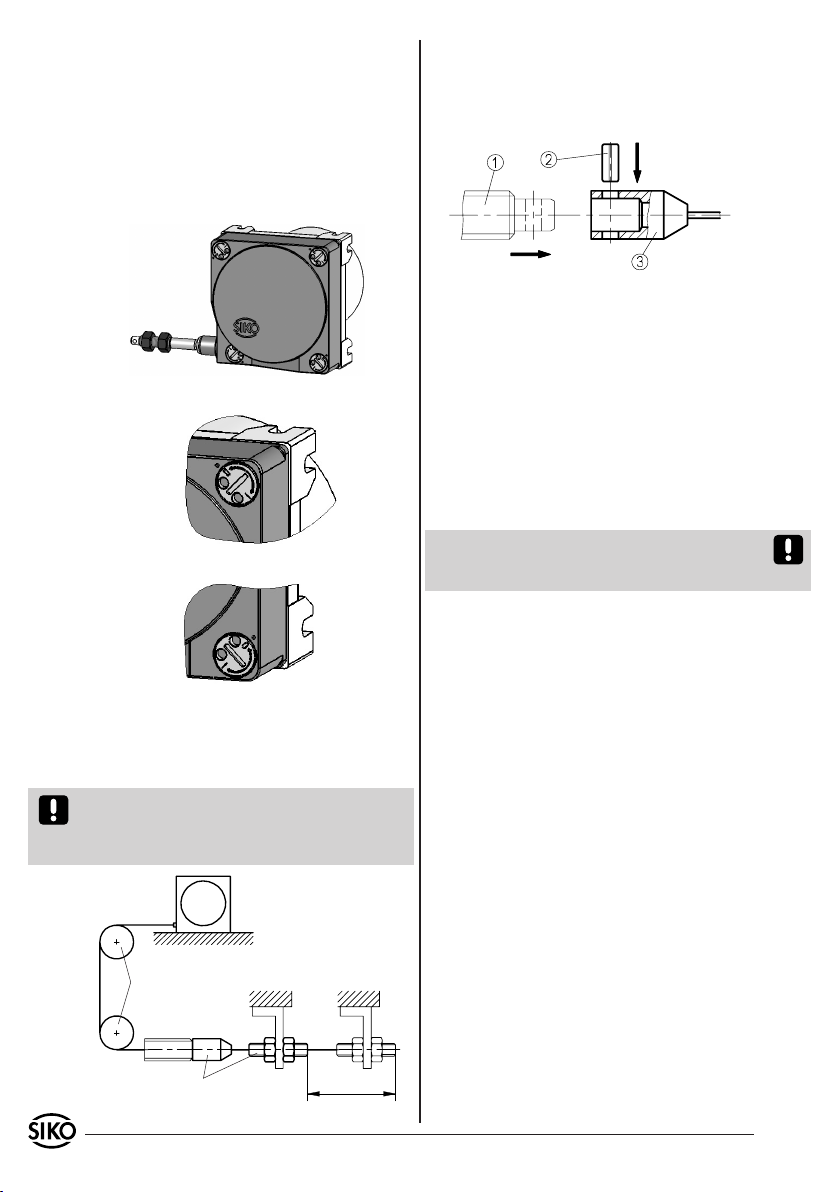

Die Montage der Seilverlängerung erfolgt durch
Aufstecken des Anschlussstückes (3) auf die
Schraubverbindung (1). Mittels eingepresster
Belüftungsöffnungen
Falls erforderlich, kann das Seilzuggebergehäuse
Spannhülse (2) werden beide Teile formschlüssig
miteinander verbunden.
mittels vier drehbaren Verschlüssen "geöffnet"
oder "geschlossen" werden (siehe Abb. 3 und 4).
Durch diese Öffnungen kann eindringendes Wasser
(Feuchtigkeit) abfließen.
Abb. 7: Montage der Seilverlängerung
Umlenkrolle (Zubehör)
Wenn das Seil nicht lotrecht zum Seilausgang befestigt werden kann, ermöglicht der Einsatz einer
Abb. 3: Belüftungsöffnungen
Umlenkrolle den Auszug in jede beliebige Richtung
(siehe Abb. 6).
Die Umlenkrolle muss parallel zum Seil montiert
•
werden.
Starke Schmutzbildung ist im Bereich der Umle-
•
krolle zu vermeiden, Die Funktion muss in regelmässigen Abständen kontrolliert werden.
Achtung! Bei Verwendung von Seilverlängerungen
Abb. 4: Belüftung geschlossen
ist darauf zu achten, dass das Verbindungsstück
nicht über die Umlenkrolle geführt werden kann.
4. Elektrischer Anschluss
Anschlussverbindungen dürfen nicht unter
•
Spannung geschlossen oder gelöst werden!!
Verdrahtungsarbeiten dürfen nur spannungslos
Abb. 5: Belüftung geöffnet
Seilverlängerung (Zubehör)
Falls erforderlich kann eine Seilverlängerung eingesetzt werden.
Achtung! Durch eine Seilverlängerung kann der
eigentliche Messbereich jedoch nicht vergrößert
werden. Die maximale Auszugslänge darf nicht
überschritten werden.
Seilzuggeber
Umlenkrolle
Seilverlängerung
Messbereich
Abb. 6: Seilverlängerung, Umlenkrolle
2 SG32 Datum 10.06.2010 Art.Nr. 85391 Änd. Stand 151/10
•
erfolgen.
Vor dem Einschalten sind alle Leitungsanschlüsse
•
und Steckverbindungen zu überprüfen.
Sicherheitshinweise:
Wenn durch den Ausfall oder eine Fehlfunktion
•
des Gebers eine Gefährdung von Mensch oder eine
Beschädigung von Betriebseinrichtungen nicht
auszuschließen ist, so muss dies durch geeignete
Sicherheitsmaßnahmen wie Schutzvorrichtungen
oder Endschalter usw. verhindert werden, bzw.
muss das Gerät außer Betrieb gesetzt und gegen
unbeabsichtigtes Einschalten gesichert sein.
Hinweise zur Störsicherheit
Alle Anschlüsse sind gegen äußere Störeinflüsse
geschützt. Der Einsatzort ist aber so zu wählen,
dass induktive oder kapazitive Störungen nicht
auf das Gerät oder deren Anschlussleitungen
einwirken können! Durch geeignete Kabelfüh-
rung und Verdrahtung können Störeinflüsse (z.B.
Page 3
von Schaltnetzteilen, Motoren, getakteten Reglern oder Schützen) vermindert werden.
Erforderliche Maßnahmen:
Nur geschirmtes Kabel verwenden. Den Kabel-
•
schirm beidseitig auflegen. Litzenquerschnitt der
Leitungen max. 0,75mm².
Die Verdrahtung von Abschirmung und Masse (0V)
•
muss sternförmig und großflächig erfolgen. Der Anschluss der Abschirmung an den Potentialausgleich
muss großflächig (niederimpedant) erfolgen.
Das System muss in möglichst großem Abstand von
•
Leitungen eingebaut werden, die mit Störungen
belastet sind; ggfs. sind zusätzliche Maßnahmen
wie Schirmbleche oder metallisierte Gehäuse
vorzusehen. Leitungsführungen parallel zu Energieleitungen vermeiden.
Schützspulen müssen mit Funkenlöschgliedern
•
beschaltet sein.
Leitungsführung parallel zu Energieleitungen ist
•
zu vermeiden.
Metallische Teile des Gebergehäuses müssen
•
gemäß den EMV-Bestimmungen geerdet sein und
dürfen nicht potentialfrei montiert werden.
Spannungsversorgung
Die Spannungsversorgung ist u.a. den Lieferpapieren oder dem Typenschild zu entnehmen.
Spannungsversorgung ≤ 30VDC
Belastbarkeit < 1W

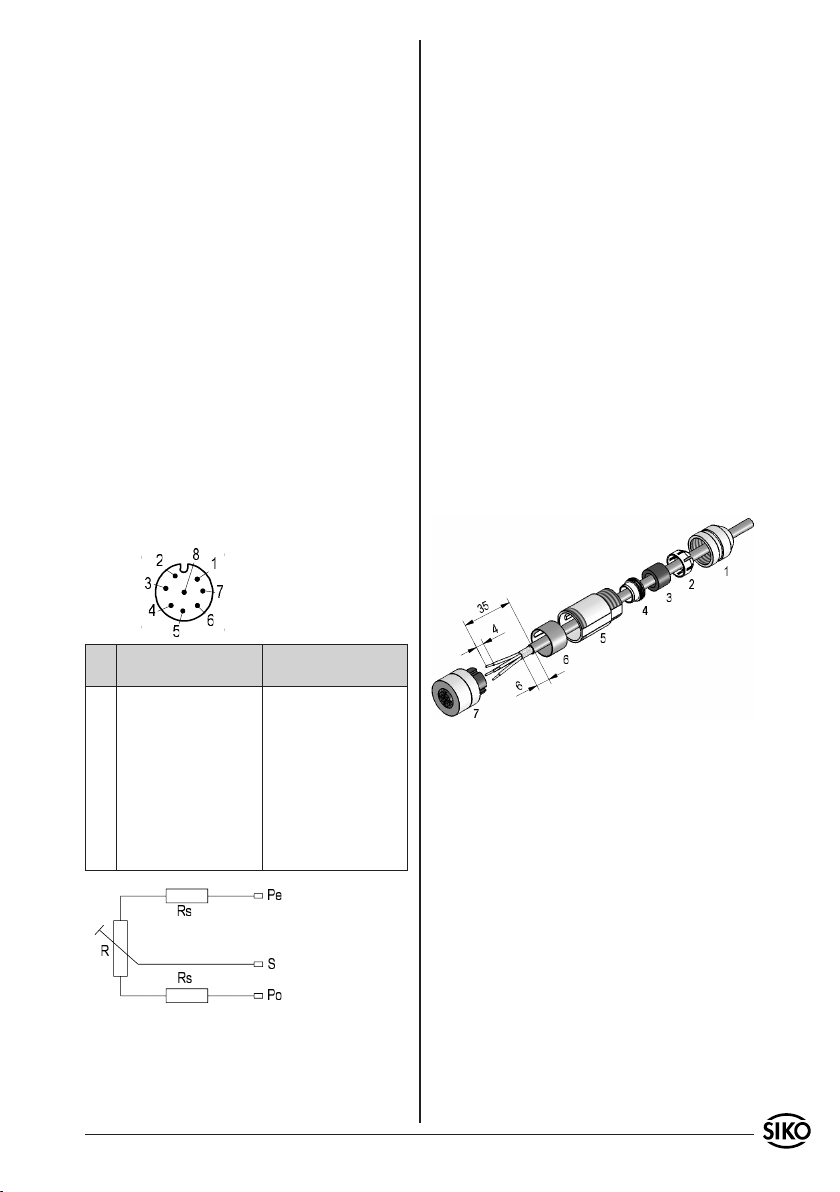

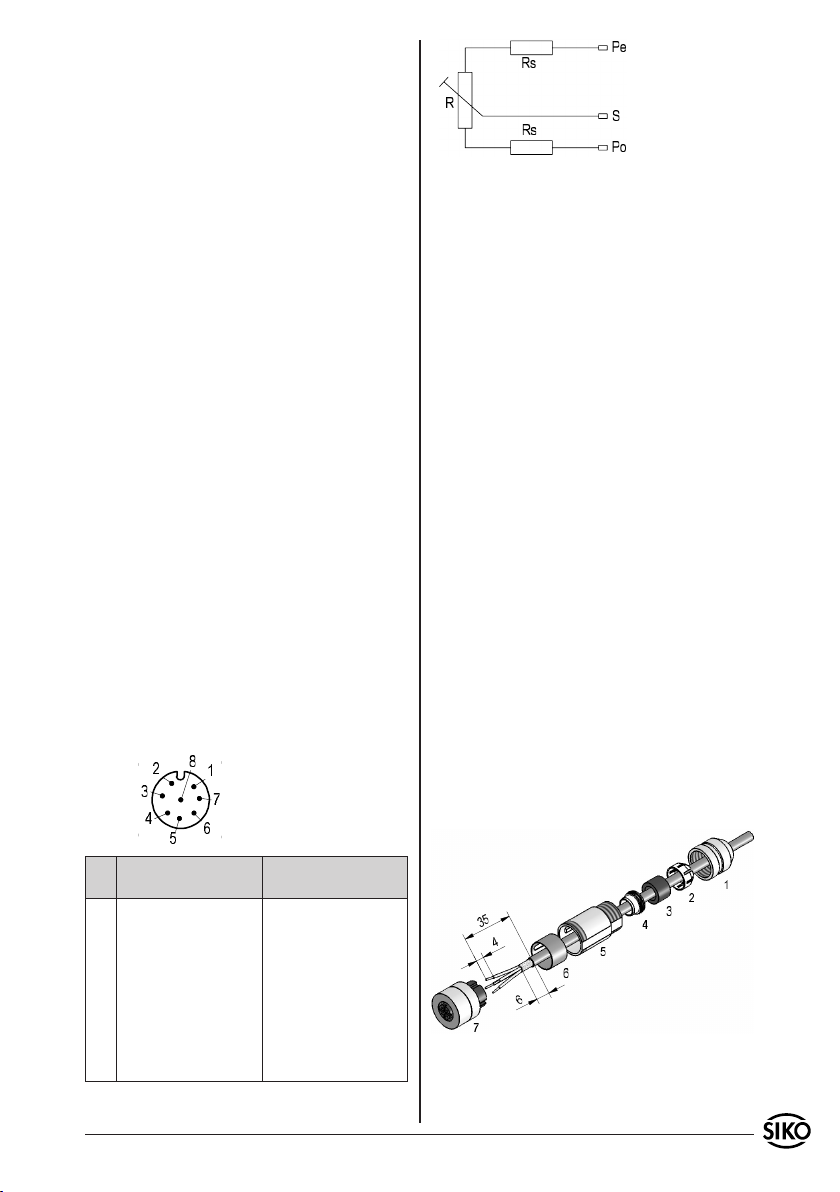

4.1 Anschlussbelegung
Potentiometer 8-pol. Stiftkontakt.
Ansichtseite = Steckseite
Rs = Serienimpedanz
R = Potentiometer
5. Einstellung und Abgleich
5.1 Einrichtung Potentiometer
Nach ordnungsgemäßem Anschluss zeigt das Gerät
beim Einschalten der Betriebsspannung den aktuellen Istwert.
Der Messbereich des Potentiometers erstreckt sich
über die gesamte Auszugslänge des Seils. Im Werk
wird für die Auszugslänge 0mm (vollständig eingezogen) der Potentiometer auf Minimalwert eingestellt.
6. Inbetriebnahme
Bitte beachten Sie die Hinweise auf ordnungsgemäßen mechanischen und elektrischen Anschluss
in Kapitel 4. Nur dann sind die Voraussetzungen
für eine problemlose Inbetriebnahme und einwandfreien Betrieb gegeben.
Prüfen Sie vor der Inbetriebnahme nochmals auf:
korrekte Polung der Betriebsspannung
•
korrekten Anschluss der Kabel
•
einwandfreie Montage des Geräts
•
7. Zubehör Anschluss-Stecker
Bei SIKO als Zubehör unter Art.Nr. 83525 erhältlich. Litzenquerschnitt der Leitungen max.
0,5mm². Kabeldurchlass: 6-8mm.
Bei der Steckermontage bitte schrittweise vor gehen (siehe Abb. 8):
Pin Belegung
Potentiometer 1
Belegung
Potentiometer 2
1 Po Anfangsstellung - - 2 - - - Po Anfangsstellung
3 - - - S Schleifer
4 - - - Pe Endstellung
5 - - - - - 6 Pe Endstellung - - 7 S Schleifer - - 8 - - - - - -
SG32 Datum 10.06.2010 Art.Nr. 85391 Änd. Stand 151/10 3
Abb. 8: Gegenstecker
Dichtring an Schirmring (4) montieren.
1.
Teile 1 ... 6 über Kabelmantel schieben.
2.
Page 4
Kabel abmanteln (35mm), Leiter abisolieren
3.
(4mm) und verzinnen.
Schirm (auf 6mm) kürzen und umlegen.
4.
Litzen in Einsatz (7) schrauben (entsprechend
5.
Anschlussplan).
Teile 2 ... 6 montieren. Schirm um Schirmring
6.
(4) legen.
Druckschraube (1) mit Kupplungshülse (5)
7.
verschrauben.
4 SG32 Datum 10.06.2010 Art.Nr. 85391 Änd. Stand 151/10
Page 5

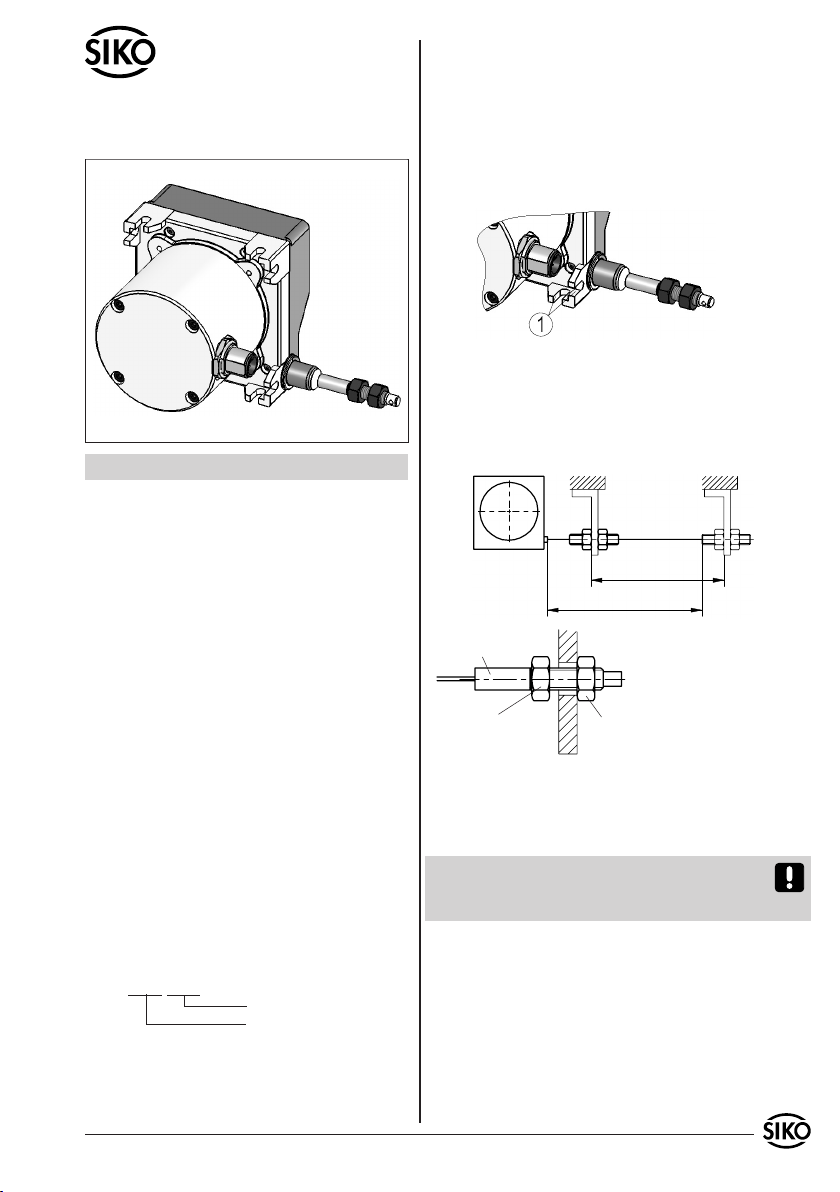

User Information
SG32
Wire Actuated Encoder
ENGLISH
against environmental influences such as sprayed
water, dust, knocks, extreme temperatures.
The wire actuated transmitter is a high quality
measurring device and should be mounted to a flat
surface (see fig. 1).
Use the eight elongated holes for fixing the unit
•
to the mounting surface (2).
Fig. 1: Mounting
After fixing the wire-actuated encoder, check the
•
maximum extension length (see fig. 2). Pull the
wire's end piece (wire insert, lock nut and setting
nut) or the wire to the indended fixing point. Do
not distort the wire!
1. Warranty information
In order to carry out installation correctly, we
•
strongly recommend this document is read very
carefully. This will ensure your own safety and
the operating reliability of the device.
Your device has been quality controlled, tested
•
and is ready for use. Please observe all warnings
and information which are marked either directly
on the device or specified in this document.
Warranty can only be claimed for components
•
supplied by SIKO GmbH. If the system is used
together with other products, there is no warranty
for the complete system.
Repairs should be carried out only at our works.
•
If any information is missing or unclear, please
contact the SIKO sales staff.
2. Identification
Please check the particular type of unit and type
number from the identification plate. Type number
and the corresponding version are indicated in the
delivery documentation.
e.g. SG32-0023
version number
type of unit
3. Installation
For mounting, the degree of protection specified
must be observed. If necessary, protect the unit
SG32 Datum 10.06.2010 Art.Nr. 85391 Änd. Stand 151/10 5
Wire insert
Lock nut
Do not distort wire
when fixing!
Fig. 2: Extension length check
Extend the wire up to the fixing point, ensuring
•
it is aligned and is not twisted. Tighten the lock
nut to fix the wire connector.
Attention! Do not extend the wire beyond the
max. allowable extension length and do not twist
wire insert.
Wire handling
Pull out the wire perpendicular to the wire outlet
(see fig. 2).
Do not let the wire go; in every position and during
every move the wire must be stretched by the cable
drum's spring force.
For correction function the wire must remain without kinks or flattening.
Measuring range
max. extension length
Setting nut
Page 6

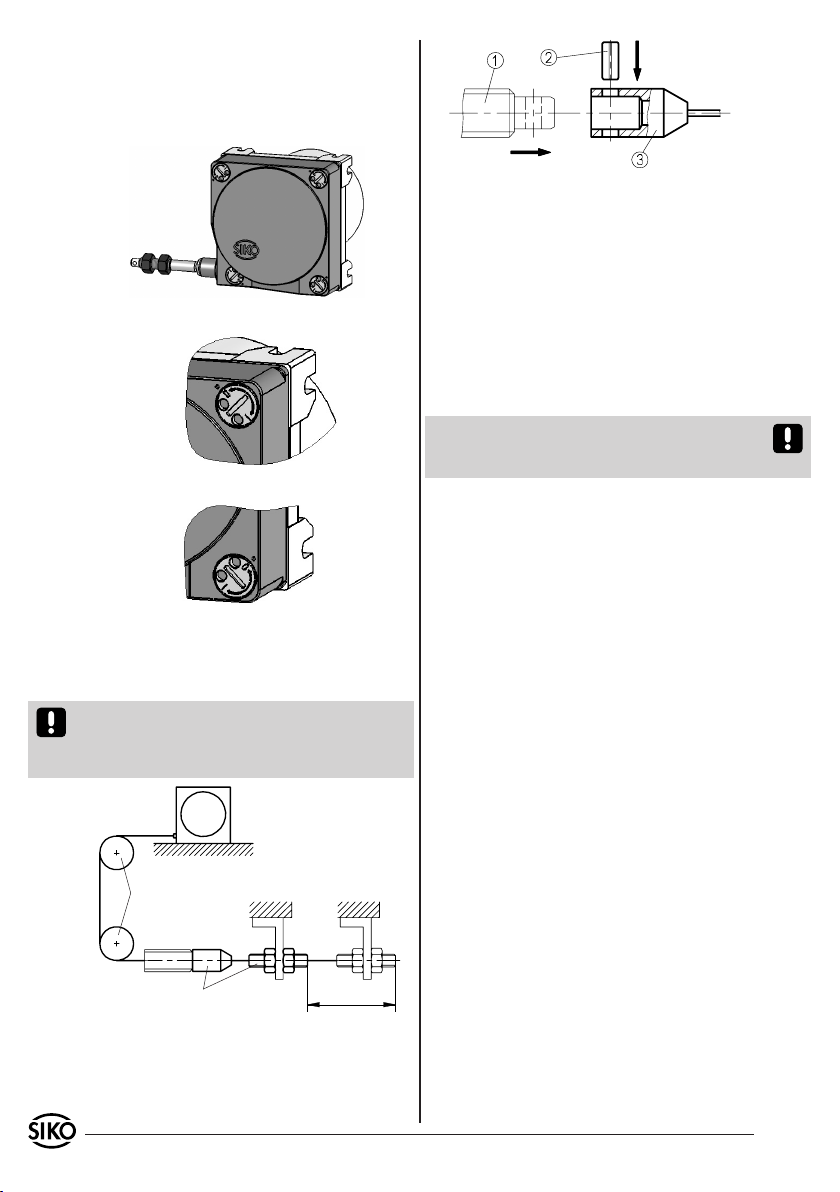

Aeration holes
If needed, the wire-actuater's housing can be
"opened" or "closed" via 4 pivotabel closures (see
Fig. 3 and 4) for draining off water (humidity) inside the unit.
Fig. 7: Mounting of the wire extension
Guide rollers (accessory)
Are used for applications where wire actuated
transducer and wire cannot be mounted in one
line. Using guide rollers the wire can be pulled out
Fig. 3: Aeration holes
in any direction (see fig. 6).
Guide rollers must be mounted in line with the
•
wire.
Maintain cleanliness of guide rollers at all
•
times.
Attention! When using an extension wire make
sure that the wire connector dois not go over the
Fig. 4: Aeration close
guide roller.
4. Electrical connection
Switch power off before any plug is inserted
•
or removed!!
Wiring must only be carried out with power off.
•
Check all lines and connections before switching
Fig. 5: Aeration open
Extension wire (acessory)
If necessary an extension wire can be used.
Attention! By using an extension wire the maximum measuring length can not be altered. Make
sure that the maximum extension length is not
exceeded.
Wire actuated encoder
Guide rollers
Extension wire
Mesuring range
Fig. 6: Extension wire, Guide roller
For mounting the wire extension: Push the connecting piece (3) onto the screw connector (1).
The press-fit clamping sleeve (2) will neatly join
both elements.
6 SG32 Datum 10.06.2010 Art.Nr. 85391 Änd. Stand 151/10
•
on the equipment.
Safety precautions:
If personal injury or damage to equipment is
•
possible should the encoder fail or malfunction,
this must be prevented by suitable safety precautions such as protective devices or limit switches,
etc., or the device must be disabled and secured
against accidental switching on.
Interference an disortion
All connections are protected against the effects
of interference. The location should be selected
to ensure that no capacitive or inductive interferences can affect the encoder or the connection lines! Suitable wiring layout and choice
of cable can minimise the effects of interference
(eg. interference caused by SMPS, motors, cyclic
controls and contactors).
Necessary measures:
Only screened cable should be used. Screen should
•
be connected to earth at both ends. Wire cross
section is to be at least max. 0,75mm².
Wiring to screen and to ground (0V) must be via
•
Page 7
a good earth point having a large surface area
for minimum impedance.
The unit should be positioned well away from
•
cables with interference; if necessary a protective
screen or metal housing must be provided. The
running of wiring parallel to the mains supply
should be avoided.
Contactor coils must be linked with spark sup-
•
pression.
The running of wiring parallel to the mains supply
•
should be avoided.
Metallic components of the transmitter housing
•
should be earthed according to local regulations
and should not be connected potential free.
Power supply
Supply voltage is indicated in the delivery documentation and on the identification plate.
Power supply ≤ 30VDC
Load capacity < 1W
4.1 Pin assignment
Potentiometer 8 pole plug pin.
viewing side = plug-in-side
The measuring range of the potentiometer is matched to the total pull-out length of the wire. Ex
works the potentiometers is adjusted to lowest
value for extension length 0mm (ie. for fully retraced wire).
6. Starting
Please ensure that the instructions given in chapter 4 regarding mechanical and electrical connection are followed. This will ensure correct installation and the operating reliability of the device.
Before starting check again:
correct polarity of the supply voltage
•
correct cable connection
•
correct mounting of the device
•
7. Accessory connector
Available from SIKO as accessory art.no. 83525.
Wire cross section is to be at least max. 0,5mm².
Cable channel: 6-8mm.
Please proceed as follows (see fig. 8):
Pin Designation
Potentiometer 1
Designation
Potentiometer 2
1 Po Start point - - 2 - - - Po Start point
3 - - - S Moving contact
4 - - - Pe End point
5 - - - - - 6 Pe End point - - 7 S Moving contact - - 8 - - - - - -
Fig. 8: Counter-plug
Mount seal to screen ring (4).
1.
Slip parts 1 ... 6 over outer cable.
2.
Dismantle cable (35mm), strip (4mm) and tin
3.
conductor.
Shorten (except for 6mm) and turn down
4.
screen.
Screw wires into socket (7) (follow connection
Rs = Series impedance
R = Potentiometer
5.
diagram).
Mount parts 2 ... 6. Place screen around screen
6.
ring (4).
Screw pressing screw (1) and coupling sleeve(5)
7.
5. Adjusment and alignement
together.
5.1 Potentiometer setting
When correctly connected and switched on, the
unit displays the current actual value.
SG32 Datum 10.06.2010 Art.Nr. 85391 Änd. Stand 151/10 7
Page 8
SIKO GmbH
Werk / Factory:
Weihermattenweg 2
79256 Buchenbach-Unteribental
Postanschrift / Postal address:
Postfach 1106
79195 Kirchzarten
Telefon/Phone +49 7661 394-0
Telefax/Fax +49 7661 394-388
E-Mail [email protected]
Internet www.siko.de
Service [email protected]
8 SG32 Datum 10.06.2010 Art.Nr. 85391 Änd. Stand 151/10
Loading...
