Page 1

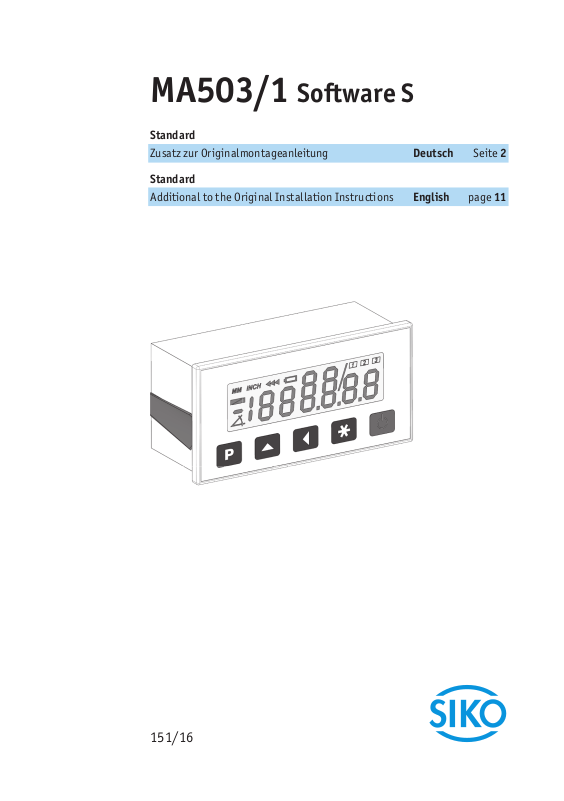

MA503/1 Software S
Standard
Zusatz zur Originalmontageanleitung Deutsch Seite2
Standard
Additional to the Original Installation Instructions English page11
151/16
Page 2
MA503/1-S
Deutsch
2
Inhaltsverzeichnis
1 Dokumentation . . . . . . . . . . . . . . . . . . . . 3
2 Sicherheitshinweise . . . . . . . . . . . . . . . . . . 3
3 Tastenfunktionen . . . . . . . . . . . . . . . . . . . 3
4 Programmiermodus . . . . . . . . . . . . . . . . . . 3
5 Parameterbeschreibung . . . . . . . . . . . . . . . . 4
6 Eingabemodus . . . . . . . . . . . . . . . . . . . . . 6
6.1 Rücksetzfunktion (Referenzieren) . . . . . . . . . . . 6
6.2 Kettenmaßfunktion . . . . . . . . . . . . . . . . . 6
6.3 Referenzwert bzw. Osetänderung . . . . . . . . . . . 7
7 Istwertspeicher . . . . . . . . . . . . . . . . . . . . 7
8 Fehlerbehandlung . . . . . . . . . . . . . . . . . . . 7
9 Anwendungsbeispiele . . . . . . . . . . . . . . . . . 8
10 Anhang: Parameterliste . . . . . . . . . . . . . . . . 10
MA503/1-S · Datum 05.09.2016 · Art. Nr. 80994 · Änd. Stand 151/16
Page 3
MA503/1-S
Dokumentation Deutsch
1 Dokumentation
Es gelten weitere Dokumente, siehe Auflistung in der Originalmontageanleitung.
Diese Dokumente sind auch unter "http://www.siko-global.com/de-de/
service-downloads/download-produkte" zu finden.
2 Sicherheitshinweise
Es gelten die Sicherheitshinweise der Originalmontageanleitung.

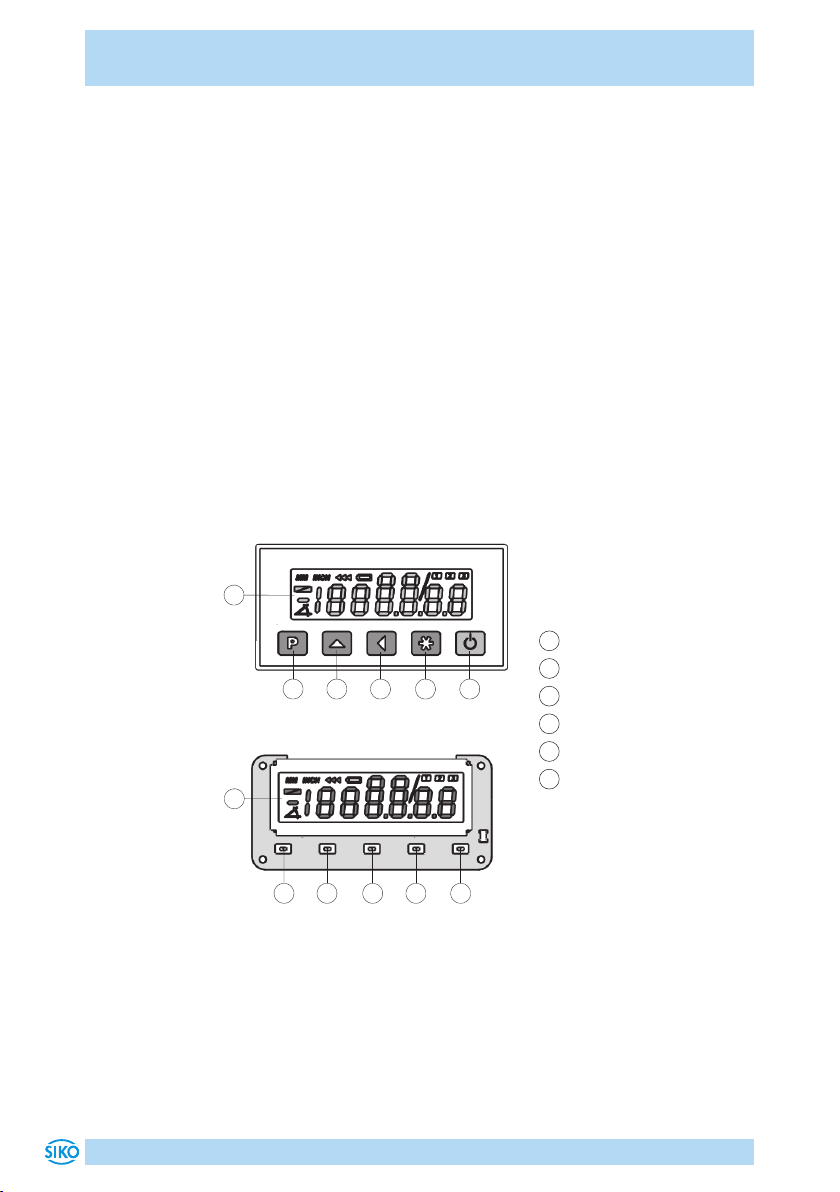

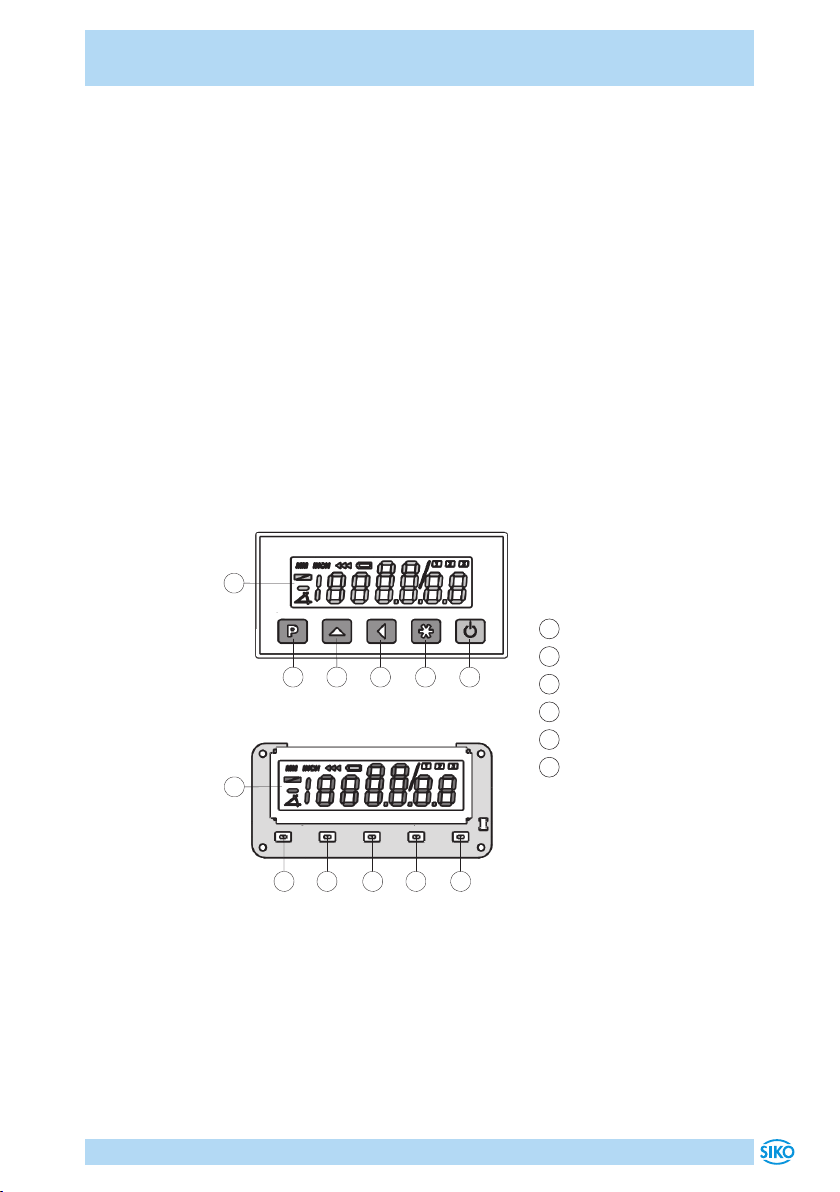

3 Tastenfunktionen
Die Tasten können je nach Betriebszustand weitere Funktionen besitzen
(siehe Kapitel 4 und 6). Die Betätigung erfolgt einzeln oder gemeinsam
(je zwei) und zeitabhängig.
1
Programmiertaste
2
Abb. 1: Tastenfunktionen EG, TF
Auswahltaste 'Wert'
3
Auswahltaste 'Stelle'
4
Speichertaste
5
EIN / AUS
6
Anzeige: Kettenmaßfunk-
tion / Batteriewechsel /
Vorzeichen
3
Abb. 2: Tastenfunktionen ES
4 Programmiermodus
Die Anzeige wird ab Werk mit einer Standardeinstellung oder gemäß
Bestellung ausgeliefert. Zur Änderung und Programmierung muss in den
Programmiermodus geschaltet werden. Die Programmierung der Anzeige
erfolgt üblicherweise nur einmal bei der ersten Inbetriebnahme und Einrichtung der Anzeige bzw. Anwendung.
MA503/1-S · Datum 05.09.2016 · Art. Nr. 80994 · Änd. Stand 151/16
Page 4
MA503/1-S
Parameterbeschreibung Deutsch
4
Sie können die Parameter jederzeit ändern oder kontrollieren. Die von
Ihnen gewählten Werte werden nicht flüchtig gespeichert. Bezeichnung,
Funktion und wählbare Werte finden Sie in der Tabelle in Kapitel 5.
Eintritt in den Programmiermodus
Betätigen der Taste für min. 4s.
Beenden des Programmiermodus
Keine Tastenbetätigung für min. 30s, oder mit der Taste bis zum Ende
der Parameterliste weiterschalten.
Weiterschalten der Parameter
Mittels Taste .
Ändern der Parameter
Mit den Tasten und .
Übernehmen/Speichern der Änderung
Mit der Taste , die Anzeige zeigt kurzzeitig die Meldung "-SP-".
5 Parameterbeschreibung
Eine detaillierte Parameterliste mit allen Einstellparametern und der Möglichkeit spezifische Konfigurationen zu notieren, finden Sie in Kapitel 10.
(in deutscher Sprache, Parameter SPr = "d")
Anzeige
"Auswahl"
AuFL Auflösung: Legt die Auflösung der Anzeige fest. Der Para-
FAc Rechenfaktor (nur möglich wenn Auflösung = FrEI):
MA503/1-S · Datum 05.09.2016 · Art. Nr. 80994 · Änd. Stand 151/16
Bezeichnung / Beschreibung
meter 'FrEI' lässt die Programmierung eines Rechenfaktors zu.
Der zu programmierende Rechenfaktor wird verwendet, um
z. B. Winkelanzeigen zu realisieren.
Die maximal mögliche Auflösung von 1/100mm dient als
Grundlage. Der Rechenfaktor 'FAc' ergibt sich wie folgt:
FAc = anzuzeigender Messbereich/ Gesamtverfahrweg
[1/100mm]
Beispiel: Kreisscheibe mit Anzeigebereich 0 ... 180°;
Anzeige in 1/10°; Umfang der Kreisscheibe 942.48mm also
Gesamtverfahrweg 471.24mm;
FAc = 1800 / 47124 = 0.03820
Page 5
MA503/1-S
Parameterbeschreibung Deutsch
5
Anzeige
"Auswahl"
dP Nachkommastelle (nur möglich wenn Auflösung = FrEI):
rEF Referenzwert: Absoluter Bezugspunkt (Referenzpunkt) des
oFS Oset: Frei wählbarer Wert, der die Anzeige beeinflusst.
ZAEhL Zählrichtung: Zählrichtung des Messsystems; hängt ab von der
"AUF" Aufwärts
"Ab" Abwärts
Auto Abschaltart: Betriebsart der automatischen Abschaltung.
"AUS" keine Abschaltung
"EIn" mit automatischer Abschaltung
PEriod Abschaltzeit: Zeit zwischen letzter Messung oder Betäti-
iSP Istwertspeicher
"AUS" Istwertspeicher ausgeschaltet. Nach dem Einschalten muss
"EIn" Istwertspeicher eingeschaltet. Nach dem Einschalten wird
4_oFF Verzögerung Ausschalten: EIN/AUS-Taste muss zum Aus-
4_Abs
F_AbS Freigabe Rücksetzfunktion: Rücksetzen auf den Referenz-
"AUS" Resetfunktion unwirksam
"EIn" Resetfunktion wirksam
F_rEL Freigabe Kettenmaßfunktion: Umschaltung zwischen Abso-
"AUS" Kettenmaßfunktion unwirksam
"EIn" Kettenmaßfunktion wirksam
F_rEF Freigabe Referenzwertänderung: Eingabe Änderungsmög-
"AUS" Funktion unwirksam
"EIn" Funktion wirksam
Bezeichnung / Beschreibung
Festlegung des Dezimalpunktes zur Anpassung an die Auflösung.
Messsystems. Der Wert wird gesetzt, wenn gemäß Kapitel 6
referenziert wird.
Oset kann z. B. als Werkzeugkorrekturwert eingesetzt werden.
Sensormontage und kann nachträglich verändert werden.
gung und dem automatischen Abschalten.
die Anzeige referenziert (genullt) werden.
der letzte Messwert wieder angezeigt.
schalten der Messanzeige ca. 4s betätigt werden.
Verzögerung Rücksetzfunktion: - Taste muss zum Rück-
setzen auf den Referenzwert für ca. 4s betätigt werden.
wert mit der - Taste der frontseitigen Tastatur.
lutmaß und Nullung mit anschließendem Relativmaß.
lichkeit des Referenzwertes.
MA503/1-S · Datum 05.09.2016 · Art. Nr. 80994 · Änd. Stand 151/16
Page 6
MA503/1-S
Eingabemodus Deutsch
6
ACHTUNG
Anzeige
"Auswahl"
F_oFS Freigabe Osetkorrektur: Eingabe-/Änderungsmöglichkeit
"AUS" Funktion unwirksam
"EIn" Funktion wirksam
SPr Sprache: Bestimmt die Sprache, in der die Menüpunkte in
"d" Deutsch
"E" Englisch
Bezeichnung / Beschreibung
des Osetwertes.
der Anzeige erscheinen.
6 Eingabemodus
6.1 Rücksetzfunktion (Referenzieren)
Voraussetzung: Im Programmiermodus muss der Menüpunkt Freigabe
Rücksetzfunktion (F_AbS) mit Zustand "EIn" programmiert sein und die
Anzeige befindet sich nicht im Programmiermodus (siehe Kapitel 4 'Beenden des Programmiermodus').
• Betätigung der - Taste setzt die Anzeige auf den Referenzwert
zurück.
• Ist der Menüpunkt Verzögerung Rücksetzfunktion (4_Abs) auf "EIn"
programmiert, erfolgt das Rücksetzen der Anzeige nach einer Zeitdauer von ca. 4s.
ACHTUNG
6.2 Kettenmaßfunktion
Voraussetzung: Im Programmiermodus muss der Menüpunkt Freigabe Kettenmaßfunktion (F_rEL) mit Zustand "EIn" programmiert sein und die
Anzeige befindet sich nicht im Programmiermodus (siehe Kapitel 4 'Beenden des Programmiermodus').
Einschalten durch gleichzeitiges Betätigen der beiden Pfeiltasten +
.
• Die Anzeige wird auf Null gesetzt.
• In der Anzeige erscheint das Symbol .
• Ausschalten durch gleichzeitiges Betätigen der beiden Pfeiltasten
+ . Das Absolutmaß wird wieder angezeigt.
• Während des Kettenmaßbetriebs kann die Anzeige durch Betätigung
der - Taste ebenfalls auf Null gesetzt werden. Das Absolutmaß im
Hintergrund wird dadurch nicht verändert.
MA503/1-S · Datum 05.09.2016 · Art. Nr. 80994 · Änd. Stand 151/16
Page 7
MA503/1-S
Istwertspeicher Deutsch
6.3 Referenzwert bzw. Osetänderung
7
ACHTUNG
Voraussetzung: Im Programmiermodus muss der Menüpunkt Freigabe Referenzwertänderung (F_rEF) bzw. Freigabe Osetwertänderung (F_oFS) mit
Zustand "EIn" programmiert sein und die Anzeige befindet sich nicht im
Programmiermodus (siehe Kapitel 4 'Beenden des Programmiermodus').
Freigabe Referenzwertänderung durch gleichzeitiges Betätigen der Tasten
+ einschalten.
Gleichzeitiges Betätigen von + schaltet die Freigabe Osetkorrektur ein.
Die Anzeige zeigt den Referenz- bzw. Osetwert. Mit den Pfeiltasten kann
der Wert geändert werden.
Mit Drücken der - Taste wird der Wert übernommen und gespeichert.
Die Messanzeige schaltet wieder in den Anzeigemode zurück, falls ca. 30
Sekunden keine Tastatureingabe erfolgt oder nochmals die - Taste
gedrückt wird.
7 Istwertspeicher
Voraussetzung: "iSP" = "EIn"
Bei Abschalten des Gerätes wird der zuletzt angezeigte Messwert nichtflüchtig gespeichert.
8 Fehlerbehandlung
Die Anzeige kann Fehlerzustände erkennen und sie im Anzeigefeld kenntlich machen:
Meldung Beschreibung Abhilfe
FULL Anzeigenüberlauf Parameter kontrollieren und ggf. anpassen;
Anzeige referenzieren.
Anzeige blinkt Referenzierung fehlt. Anzeige referenzieren.
S_Err Sensorsignal fehler-
haft oder nicht vorhanden.
Batteriesymbol
aktiv
Batteriespannung
unterschreitet die
zulässigen Werte.
MA503/1-S · Datum 05.09.2016 · Art. Nr. 80994 · Änd. Stand 151/16
Sensorposition überprüfen.
Batterie austauschen.
Page 8
MA503/1-S
Anwendungsbeispiele Deutsch
8
Meldung Beschreibung Abhilfe
leuchtet/
Anzeige läßt sich
nicht referenzieren
Anzeige befindet sich
noch im Kettenmaßmodus.
9 Anwendungsbeispiele
Längenmessung
Anforderungen: Anzeigegenauigkeit 1/10mm. Anzeige soll über Fronttaste genullt werden können.
Bezeichnung Anzeige progr. Wert
Auflösung AuFL 0.1
Nachkommastelle dP 0.0
Referenzwert rEF 00000.0
Oset oFS 00000.0
Zählrichtung ZAEhL AUF
Abschaltart Auto AUS
Istwertspeicher iSP AUS
Verzögerung Ausschalten 4_oFF AUS
Freigabe Rücksetzfunktion F_Abs EIn
Freigabe Kettenmaßfunktion F_rEL AUS
Freigabe Referenzwertänderung F_rEF AUS
Freigabe Osetkorrektur F_oFS AUS
Sprache SPr d
Kettenmaßmodus entsprechend Kapitel 6.2
verlassen oder folgende Schritte durchführen:
1. Eintritt in den Programmiermodus.
2. Parameter 'F_rEL' auf "EIn" programmieren.
3. Programmiermodus verlassen.
4. Kettenmaßmodus entsprechend Kapitel 6.2
verlassen.
5. Eintritt in den Programmiermodus.
6. Parameter 'F_rEL' auf "AUS" programmieren.
7. Programmiermodus verlassen.
Winkelmessung
Anforderungen: Anzeigebereich 0 ... 360°; Anzeigegenauigkeit 1/10°.
Anzeige soll über Fronttaste genullt werden können. Automatische
Abschaltung des Gerätes nach 0.5h.
MA503/1-S · Datum 05.09.2016 · Art. Nr. 80994 · Änd. Stand 151/16
Page 9
MA503/1-S
Anwendungsbeispiele Deutsch
Gegeben: Kreisscheibe mit ø300mm; Gesamtumfang: U = π x 300mm =
942.48mm
Der zu programmierende Faktor berechnet sich wie folgt: FAc = Gesamtanzeigebereich [1/10°] / Umfang [1/100mm]:
3600 / 94248 = 0.03820
Bezeichnung Anzeige progr. Wert
Auflösung AuFL FrEI
Rechenfaktor FAc 0.03820
Nachkommastelle dP 0.0
Referenzwert rEF 00000.0
Oset oFS 00000.0
Zählrichtung ZAEhL AUF
Abschaltart Auto EIn
Abschaltzeit PEriod 0.5
Istwertspeicher iSP AUS
Verzögerung Ausschalten 4_oFF AUS
Freigabe Rücksetzfunktion F_Abs EIn
Freigabe Kettenmaßfunktion F_rEL AUS
Freigabe Referenzwertänderung F_rEF AUS
Sprache SPr d
9
MA503/1-S · Datum 05.09.2016 · Art. Nr. 80994 · Änd. Stand 151/16
Page 10
MA503/1-S
Anhang: Parameterliste Deutsch
10
10 Anhang: Parameterliste
Anzeige Bezeichnung / Wertebereich Grundeinstellung eigene
AuFL Aulösung (mm, In=inch): 1, 0.1, 0.05, 0.01, In
0.01, In 0.001, FrEI, 1/16in, 1/32in, 1/64in
FAc Rechenfaktor (nur bei Auflösung "FrEI"):
0.00000 ... 9.99999
dP Nachkommastelle (nur bei Auflösung "FrEI"):
0. bis 0.000
rEF Referenzwert: -99999 ... (+)99999 00000.0
oFS Osetwert: -99999 ... (+)99999 00000.0
ZAEhL Zählrichtung: AUF, Ab AUF
Auto Abschaltart: AUS, EIn AUS
PEriod Abschaltzeit (in Stunden) (nur bei Abschaltart
'EIn'): 0.2; 0.5; 1.0; 2.0; 4.0; 8.0
iSP Istwertspeicher: EIn, AUS AUS
4_oFF Verzögerung Ausschalten: EIn, AUS AUS
4_Abs Verzögerung Rücksetzfunktion: EIn, AUS AUS
F_AbS Freigabe Resetfunktion: EIn, AUS EIn
F_rEL Freigabe Kettenmaßfunktion: EIn, AUS AUS
F_rEF Freigabe Ref.-wertänderung: EIn, AUS AUS
F_oFS Freigabe Osetwertänderung: EIn, AUS AUS
SPr Sprache: d, E d
0.1
0.00000
0.00
0.2
Einstellung
MA503/1-S · Datum 05.09.2016 · Art. Nr. 80994 · Änd. Stand 151/16
Page 11
MA503/1-S
English
Table of contents
1 Documentation . . . . . . . . . . . . . . . . . . . 12
2 Safety information . . . . . . . . . . . . . . . . . . 12
3 Key functions . . . . . . . . . . . . . . . . . . . . 12
4 Programming mode . . . . . . . . . . . . . . . . . 12
5 Parameter description . . . . . . . . . . . . . . . . 13
6 Input mode . . . . . . . . . . . . . . . . . . . . . 15
6.1 Reset function via keyboard . . . . . . . . . . . . . 15
6.2 Incremental measurement . . . . . . . . . . . . . 15
6.3 Reference and/or oset value modification . . . . . . 16
7 Last value memory . . . . . . . . . . . . . . . . . . 16
8 Trouble shooting . . . . . . . . . . . . . . . . . . . 16
9 Application Examples . . . . . . . . . . . . . . . . . 17
10 Appendix: Parameter list . . . . . . . . . . . . . . . 19
11
MA503/1-S · Date 05.09.2016 · Art. No. 80994 · Mod. status 151/16
Page 12
MA503/1-S
Documentation English
12
1 Documentation
There are further relevant documents - see list in original installation
instruction.
These documents can also be downloaded at "http://www.siko-global.
com/en-de/service-downloads/download-products".
2 Safety information
Safety information of original installation instruction apply.
3 Key functions
Depending on the operating mode the keys may have additional functions (see chapter 4 and 6). The keys are pressed singly or in pairs (two
together).
1
Programming key
2
Fig. 1: Key functions EG, TF
Select 'value' key
3
Select 'digit' key
4
Store value key
5
ON / OFF
6
Display: incremental mea-
surement function / battery change / sign
Fig. 2: Key functions ES
4 Programming mode
Ex works, the display is delivered with standard settings or customized.
Switch over to the programming mode if you want to change the settings
and reprogram the device. Normally, programming is only necessary at initial commissioning and set-up of the display or application, respectively.
MA503/1-S · Date 05.09.2016 · Art. No. 80994 · Mod. status 151/16
Page 13
MA503/1-S
Parameter description English
You can change or check the parameters at any time. The values you
selected are stored non-volatilely. For designation, function and selectable values refer to the table in chapter 5.
To enter into programming mode
Press key for at least 4s.
To leave programming mode
No key actuation for at least 30s, or press key until the end of the
parameter list is reached.
To scroll parameter information
Press key .
To change parameters
Press keys and .
To store modified parameters
Press key , then message "-Sto-" will be briefly displayed.
5 Parameter description
13
For a detailed parameter list containing all parameters that can be set and
the possibility to note down specific configurations refer to chapter 10.
(in English, parameter LAn = "E")
Display
"choice"
rES Resolution: Determines the resolution of the display.
FAc Calculation factor (only possible if resolution = 'FrEE'): The
MA503/1-S · Date 05.09.2016 · Art. No. 80994 · Mod. status 151/16
Designation / description
Parameter "FrEE" allows the programming of a calculating factor.
calculation factor to be programmed is used for realizing
e. g. an angle display. Basis is the maximum possible resolution of 1/100mm. The calculation factor "FAc" results
from:
FAc = meas. range / total travel distance [1/100mm]
Example: Angle measurement on a circular disk with a display range of 0 ... 180°; display in 1/10°; circumference
of the circular disk 942.48mm; hence total travel distance
471.24mm;
FAc = 1800 / 47124 = 0.03820
Page 14
MA503/1-S
Parameter description English
14
Display
"choice"
dP Decimal point (only possible if resolution = 'FrEE'): Deter-
rEF Reference value: Absolute reference point of the measuring
oFS Oset: Freely selectable value that influences the display.
dir Counting direction of the measuring system: depends on
"uP" Upward
"dn" Downward
Auto Switch-o type (sleep mode): Operating mode of auto-
"oFF" no switch-o
"on" With automated switch-o
PEriod Switch-o time: Period between the last measurement and
rSto Last value memory
"oFF" Last value memory o. When switched on, the display must
"on" Last value memory on. When switched on, the last mea-
4_oFF Delayed switch-o: ON/OFF key must be pressed for approx.
4_Abs
F_AbS Reset function enable: resetting to reference value via key
"oFF" Reset function o
"on" Reset function on
F_rEL Incremental measurement enable: to switch from absolute
"oFF" Increm. meas. function o
"on" Increm. meas. function on
F_rEF Reference value enable: to enter / change the reference
"oFF" Reference value function o
"on" Reference value function on
Designation / description
mination of the decimal point according to the resolution.
system. This value is set by referencing the system according to chapter 6.
Oset can be used as tool correction value for example.
the sensor's mounting position and can be changed subsequently.
mated switch-o.
automated switch-o.
be calibrated (zeroed).
sured value is displayed.
4s to switch o the display.
Delayed reset function: Key must be pressed for approx.
4s to reset the display to reference value.
on front keyboard.
dimension and zero-setting to subsequent relative dimension.
value.
MA503/1-S · Date 05.09.2016 · Art. No. 80994 · Mod. status 151/16
Page 15
MA503/1-S
Input mode English
15
NOTICE
NOTICE
Display
"choice"
F_oFS Oset value enable: to enter / change the oset value.
"oFF" Oset value function o
"on" Oset value function on
LAn Language: to choose the language in which the menu items
"d" German
"E" English
Designation / description
are to be displayed.
6 Input mode
6.1 Reset function via keyboard
Precondition: The menu item 'Reset enable' (F_AbS) in programming
mode must be programmed to "on” and the display is not in programming
mode (see chapter 4 'To leave programming mode').
• Press key to reset the display to the reference value.
• If menu item 'delayed reset function' (4_Abs) is programmed to "on",
the display will be reset to the reference value after approx. 4s.
6.2 Incremental measurement
Precondition: Menu point 'Incremental measurement enable' (F_rEL) in
programming mode must be programmed to "on" and the display is not in
programming mode (see chapter 4 'To leave programming mode').
Press the two arrow keys + simultaneously to activate incremental
measurement function.
• The display is zeroed.
• The display shows the symbol .
• Deactivate incremental measurement function by another simultane-
ous pressing of the two arrow keys + . The absolute measuring
value is displayed again.
• While in the incremental measurement mode the display can also be
set to zero by pressing key . This does not change the absolute
measurement in the background.
MA503/1-S · Date 05.09.2016 · Art. No. 80994 · Mod. status 151/16
Page 16
MA503/1-S
Last value memory English
16
6.3 Reference and/or oset value modification
NOTICE
Precondition: In programming mode menu points 'Reference value input
enable' (F_rEF) 'Oset input enable' (F_oFS) respectively must be programmed to "on" and the display is not in programming mode (see chapter 4 'To leave programming mode').
Switch on reference value change enable by simultaneously pressing the
keys + .
Switch on oset value change enable by simultaneously pressing the keys
+ .
The display then shows the reference/oset value, which can be changed
via the two arrow keys.
Press key to take over and store the new value.
If no key has been pressed for approx. 30s or if you press again key ,
the electronic display will return to display mode.
7 Last value memory
Precondition: 'rSto' = "on"
When switched o the last measured value is stored in a non-volatile
memory.
8 Trouble shooting
Error states are recognized and shown in the display:
Message Description Action
FULL Display overrun Check parameters and adjust them if neces-
sary; set display to reference value.
Display flashing Missing referencing. Set display to reference value.
S_Err Faulty / no sensor sig-
nal.
Battery symbol is
active
Battery voltage below
the admissible values.
MA503/1-S · Date 05.09.2016 · Art. No. 80994 · Mod. status 151/16
Check sensor position.
Replace the battery.
Page 17
MA503/1-S
Application Examples English
Message Description Action
is on /
MA503/1 cannot be
referenced
Display is still in
incremental measurement function.
9 Application Examples
Length measurement
Required: Display accuracy 1/10mm. Display shall be zeroed via function
key.
Designation Display Progr. value
Resolution rES 0.1
Decimal point dP 0.0
Reference value rEF 00000.0
Oset oFS 00000.0
Counting direction dir uP
Switch-o method Auto oFF
Last value memory rSto oFF
Delayed switch-o 4_oFF oFF
Reset function enable F_Abs on
Increm. meas. function enable F_rEL oFF
Reference value change enable F_rEF oFF
Oset correction enable F_oFS oFF
Language LAn E
Quit incremental measurement function as
described in chapter 6.2 or proceed as follows:
1. Enter into programming mode.
2. Program parameter 'F_rEL' to "on".
3. Quit programming mode.
4. Quit incremental measurement function as
described in chapter 6.2.
5. Enter programming mode again.
6. Program parameter 'F_rEL' to "oFF".
7. Quit programming mode.
17
Angle measurement
Required: display range 0 ... 360°; display accuracy 1/10°. Display to be
zeroed via front key. Automated device switch-o after 0.5h.
Conditions: circular disk with ø300mm; resulting total circumference: U =
π x 300mm = 942.48mm
MA503/1-S · Date 05.09.2016 · Art. No. 80994 · Mod. status 151/16
Page 18
MA503/1-S
Application Examples English
18
The programmable factor is calculated as follows: FAc = total display range
[1/10°] / circumference [1/100mm]
3600 / 94248 = 0.03820
Designation Display Progr. value
Resolution rES FrEE
Calculation factor FAc 0.03820
Decimal point dP 0.0
Reference value rEF 00000.0
Oset oFS 00000.0
Counting direction dir uP
Switch-o method Auto on
Switch-o time PEriod 0.5
Last value memory rSto oFF
Delayed switch-o 4_oFF oFF
Reset function enable F_Abs on
Increm. meas. function enable F_rEL oFF
Reference value change enable F_rEF oFF
Language LAn E
MA503/1-S · Date 05.09.2016 · Art. No. 80994 · Mod. status 151/16
Page 19
MA503/1-S
Appendix: Parameter list English
10 Appendix: Parameter list
19
Display Designation / value range Standard
programming
rES Resolution (mm, In=inch): 1, 0.1, 0.05, 0.01,
In 0.01, In 0.001, FrEE, 1/16in, 1/32in; 1/64in
FAc Calculation factor (only if resolution has been
programmed to "FrEE"): 0.00000 ... 9.99999
dP Decimal point (only if resolution has been pro-
grammed to "FrEE"): 0. to 0.000
rEF Reference value: -99999 ... (+)99999 00000.0
oFS Oset value: -99999 ... (+)99999 00000.0
dir Counting direction: uP, dn uP
Auto Switch-o method: on, oFF oFF
PEriod Switch-o time (in hours) (only for switch-o
methods 'on'): 0.2; 0.5; 1.0; 2.0; 4.0; 8.0
rSto Last value memory: on, oFF oFF
4_oFF Delayed switch-o: on, oFF oFF
4_Abs Delayed reset function: on, oFF oFF
F_AbS Reset function enable: on, oFF on
F_rEL Increm. meas. function enable: on, oFF oFF
F_rEF Reference value change enable: on, oFF oFF
F_oFS Oset correction enable: on, oFF oFF
LAn Language: d, E d
0.1
0.00000
0.00
0.2
your
programming
MA503/1-S · Date 05.09.2016 · Art. No. 80994 · Mod. status 151/16
Page 20
SIKO GmbH
Weihermattenweg 2
79256 Buchenbach
Telefon/Phone
+ 49 7661 394-0
Telefax/Fax
+ 49 7661 394-388
Änderungen vorbehalten · Subject to technical alternations · 05.09.2016 · 151/16
Loading...
