Signature Design P445-772 User Manual

P445-772

SAVE THESE INSTRUCTIONS

Product has been CSA tested and certified.

ITEM#:

THIS PROODUCT WAS MANUFACTURED BY QUANZHOU SANSHUI COMPOSITE MATERIALS INDUSTRY AND TRADE CO.,LTD. FOR ASHLEY FURNITURE INDUSTRIES, INC.

P445-772

Outdoor Square Fire Pit User Guide

Page 1 of 46

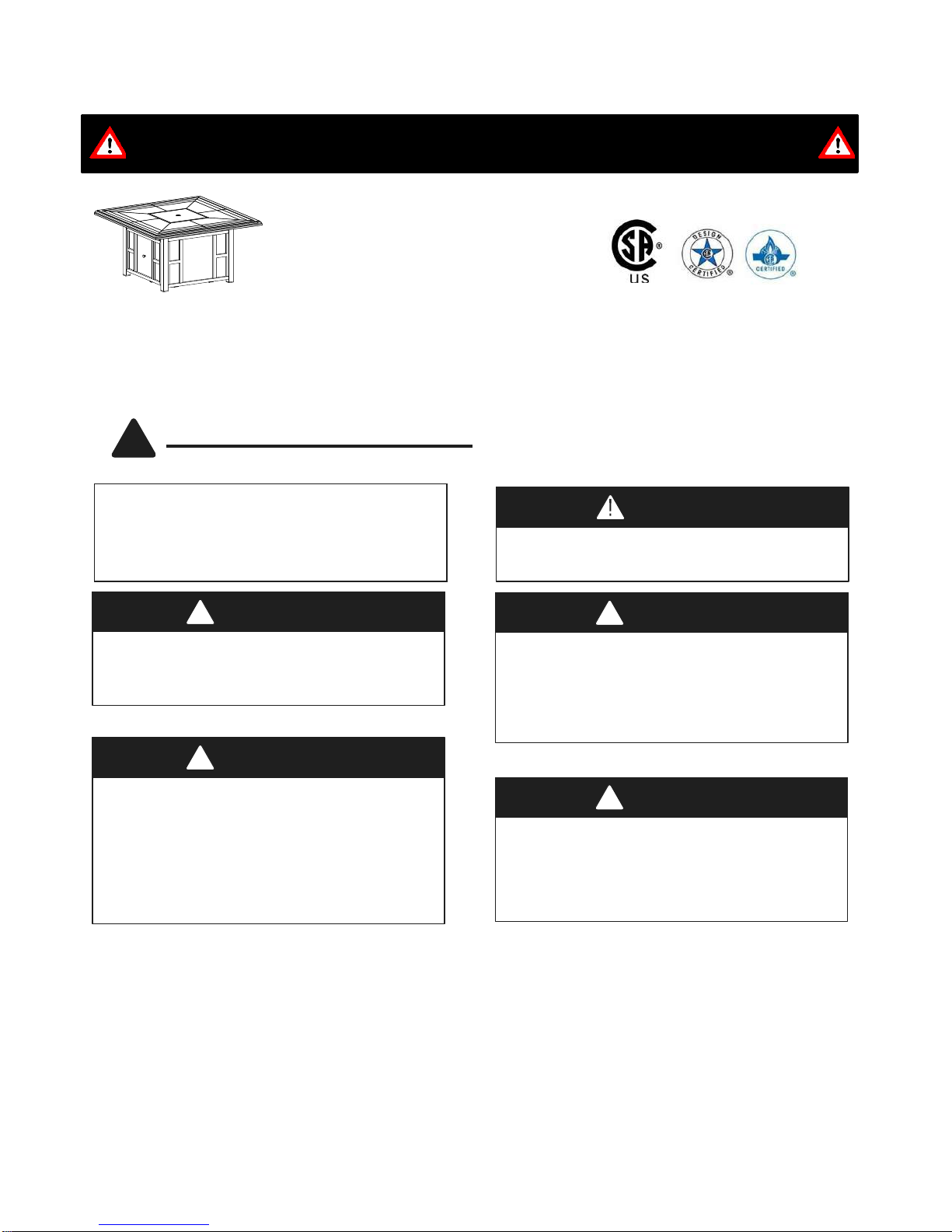

ASSEMBLY INSTRUCTIONS

Installer: Leave these instructions with consumer.

Consumer: Keep these instructions for future reference.

SAFETY INFORM ATION

IMPORTANT, FAILURE TO CAREFULLY READ, UNDERSTAND AND FOLLOW EVERY PART
OF THIS DOCUMENT MAY RESULT IN PROPERTY DAMAGE, SERIOUS BODILY INJURY
OR DEATH

FOR USE WITH 20LB (9KG) PROPANE CYLINDER
WITH TYPE 1 CONNECTION OR FOR USE WITH
NATURAL GAS AFTER CONVERSION KIT IS
INSTALLED (MUST BE PROFESSIONALLY
INSTALLED) ALSO THE LP REGULATOR MUST BE
SUPPLIED BY THE MANUFACTURER.

DANGER

DANGER indicates an imminently hazardous situation
which. If not avoided. Will result in death or serious injury.

! DANGER

FOR YOUR SAFETY - if you smell gas;

1. Shut off gas to the
appliance.

2. Extinguish any open flame.

3. If odor continues. Keep away from the appliance
and immediately call you gas supplier or fire

department.

!

WARNING

USE FACTORY APPROVED REPLACEMENT PARTS
AND ACCESSORIES ONLY. USE OF UNAPPROVED
PART OR ACCESSORIES CAN VOID THE WARRANTY
ON THIS PRODUCT AND RESULT IN AHAZARDOUS\
CONDITION. PLEASE CONTACT US FOR
INFORMATION REGARDING REPLACEMNT HOSES,
THERMOCOUPLES, ELECTRODES, IGNITION
MODULES,LAVAROCKS,LOGS, FIRE ICE, ETC.

!

!

DANGER

Failure to comply with the precautions and instructions
provided with this fire pit can result in death, serious
bodily injury and property loss or damage from
hazards of fire, explosion, burn, asphyxiation, and/or
carbon monoxide poisoning. Only persons who can
understand and follow the instructions should use or
service this fire pit.

!

WARNING

Do not store or use gasoline or other flammable vapors
and liquids in the vicinity of this or any other appliance.
An LP-cylinder not connected for use shall not be stored
in the vicinity of this or any other appliance.

P445-772

CSA MODEL S5-011

Page 2 of 46

SAFETY INFOR MATION

!

WARNING

We cannot foresee every use which may be made of
our fire pit.
Check with your local fire safety authority if you have
questions about fire pit use.
Other standards govern the use of fuel gases and heat
producing products for specific uses. Your local
authorities can advise you about these.
If no local codes exist, follow National Fuel Gas Code,
ANSI Z223. 1. In Canada, installation must conform to
local codes. If no local codes exist, follow the current
National standards of CANADA CAN/CGA-B 149.2.

!

DANGER

EXPLOSION-FIRE HAZARD
Keep solid combustibles, such as building materials,
paper of cardboard, a safe distance away from the
fire pit as recommended by the instructions.
Provide adequate clearances around air openings
into the combustion chamber.
Never use the fire pit in spaces which do or may
contain volatile or airborne combustibles, or products
such as gasoline, solvents, paint thinner, dust particles
or unknown chemicals.
During operation, this product can be a source of
ignition. Keep fire pit area clear and free from
combustible materials, gasoline, paint thinner, cleaning
solvents and other flammable vapors and liquids. DO
not use fire pit in areas with high dust content.
Minimum fire pit clearances from combustible
materials: two (2) feet from the sides &two (2)
feet from the rear, 6 feet from ceiling.

DANGER

CARBON MONOXIDE HAZARD
This fire pit is a combustion appliance. All combustion
appliances produce carbon monoxide (CO) during the
combustion process. This product is designed to produce
extremely minute, non-hazardous amounts of CO if used
and maintained in accordance with all warnings and
instructions. DO not block air flow into or out of the fire pit.
Carbon monoxide (CO) poisoning produces flu-like
symptoms, watery eyes, headaches, dizziness, fatigue
and possibly death. You can't see it and you can't

smell it. It’s an invisible killer. If these symptoms are
present during operation of this product get fresh air
immediately!
For outdoor use only.
Never use inside house, or other unventilated or
enclosed areas.
This fire pit consumes air (oxygen). Do not use in
unventilated or enclosed areas to avoid endangering

your

life.

!

DANGER

EXPLOSION - FIRE HAZARD
Never store propane near high heat, open flames,
pilot lights, direct sunlight, other ignition sources or
where temperatures exceed 120 degrees F (49°C).
Propane vapors are heavier than air and can
accumulate in low places. If you smell gas, leave the
area immediately.
Never install or remove propane cylinder while fire pit is
lighted, near flame, pilot lights, other ignition sources
or while fire pit is hot to touch.
The fire pit is red hot during use and can ignite
flammables too close to the burner. Keep flammables
at least 2 feet from sides & 2 feet from rear, 6 feet
from ceiling. Keep gasoline and other flammable liquids
and vapors well away from fire pit.
Store the propane cylinder outdoors in a well ventilated
space out of reach of children. Never store the propane
cylinder in an enclosed area (house, garage, etc.). If fire
pit is to be stored indoors, disconnect the propane
cylinder for outdoor storage.

!

WARNING

WARNING indicates an imminently hazardous situation
which, if not avoided, will result in death or serious injury.

!

WARNING

Do not store or use gasoline or other flammable vapors
and liquids in the vicinity of this or any other appliance.
An LP-cylinder not connected for use shall not be
stored in the vicinity of this or any other appliance.

!

WARNING: For Outdoor Use Only

!

WARNING

Improper installation, adjustment alteration, service or
maintenance can cause property damage, injury or
death. Read the installation, operating and
maintenance instructions thoroughly before installing
or servicing this equipment.

!

!

DANGER

CARBON MONOXIDE HAZARD
This appliance can produce
carbon monoxide which has
no odor. Using it in an enclosed
space can kill you. Never use this
appliance in an enclosed space
such as a camper, tent, car or home.

P445-772

Page 3 of 46

15

15

1

4

10.

9. Maintenance

8.

Page 4 of 46

TABLE OF CONTENTS

1. Important Safety Information ................................................. 5

2. Information about Propane .................................................... 7

3. Specifications .............................................................................. 7

4. Parts List ..................................................................................... 8

6. Installation ..................................................................................10

Lighting Instructions ...................................................................

..............................................................................

Troubleshooting Guide .............................................................

P445-772

5. Hardware List .............................................................................. 9

Natural Gas Conversion .............................................................137.

Page 5 of 46

IMPORTANT SAFETY INFORMATION

The installation must conform with local codes or, in the absence of all applicable local codes, including,
without limitation, with the National Fu el Gas Code, ANSI Z223.1/NFP A 54; International Fuel Gas Code;
Natural Gas and Propane Installation Code, CSA B149.1; or Propane Storage and Handling Code, B149.2, as
applicable.

The appliance and its appliance main gas valve must be disconnected from the gas supply piping system
during any pressure testing of that system at test pressures in excess of 1/2 psi (3.5kPa).

The appliance must be isolated from the gas supply piping system by closing its equipment shutoff valve
during any pressure testing of the gas supply system at test pressure equal to or less than 1/2 psi (3.5kPa).

The appliance area must be kept clear and free from combustible materials, gasoline and other flammable
vapors and liquids.

Do not use this appliance if any part has been damaged or under water. Immediately call a qualified service
technician to inspect. Immediately call a qualified service technician to inspect the appliance and to replace
any part of the control system and any gas control which has been damaged or under water.

Do not sit or stand on appliance even when not in use and do not touch appliance

while in use or for at least 45 minutes after use as the appliance is very hot during

use and can cause serious burns.

The appliance will remain hot for up to 45 minutes after use. Do not touch or move

appliance for at least 45 minutes after it has been completely shut off.

Children and adults should be alerted to the hazards of high surface temperatures

and kept at a safe distance to avoid burns or clothing ignition.

All children should be kept away from the appliance and should not be allowed near the

product unless carefully supervised by an adult.

Clothing, any other object or flammable material should not be hung from the

appliance, placed on, near or underneath the appliance.

Any screen or guard removed for servicing an appliance must be replaced prior

to operating the appliance.

Keep children away from this appliance. This appliance contains small parts that

can be swallowed by children resulting in serious bodily injury or death.

Installation and repair should be done by a qualified service person. The appliance should
be inspected before use and at least annually by a professional service person. More frequent cleaning
may be required as necessary. It is imperative that the control compartments, burners and circulating
air passageways of the appliance be kept clean.

Do NOT burn solid fuels in this gas fireplace.

Do NOT ignite the burner before pouring all of the burner media (lava rock or fire glass) into the burner pan.
The media must be evenly distributed over the burner.

During initial firing of fire pit, please stay away from the fire pit for 20 minutes as fire media (lava rock or fire
glass may pop and hit someone on the face or eyes

Do NOT ignite or use the fire pit if the burner media (lava rock or fire glass) are wet. Ensure the burner media
are completely dry before igniting as intense heat could cause the media to crack and pop. Always place the

cover on the appliance when not in use in order to avoid water contacting the media.

P445-772

Page 6 of 46

IMPORTANT SAFETY INFORMATION

It is UNSAFE to use this product for any purpose except as described in this document including, without
limitation, cooking.

CAUTION: The propane gas pressure regulator provided with this appliance must be used. This
regulator is set for an outlet pressure of 11 inches water column.

This outdoor gas appliance is not intended to be installed in or on recreational vehicles and/or boats.

Before each use of this gas appliance, open the LP (Liquid Propane) Tank Drawer and inspect the LP
Hose. If there is evidence of excessive abrasion or wear, or the hose is cut, it must be replaced prior to
the gas appliance being put into operation. Use only the replacement hose assembly specified in this
manual. Inspect the burner before each use of the appliance. The burner must be replaced prior to the
appliance being put into operation if it is evident that the burner is damaged. Use only the burner listed in
these instructions.

Keep the fuel supply hose away from any heated surfaces.

If you have any questions regarding the use of this unit, or find that your fire pit unit needs service, please
contact Ashley Furniture Industries at the below number.

1 [phone] Customer Service.

P445-772

Page 7 of 46

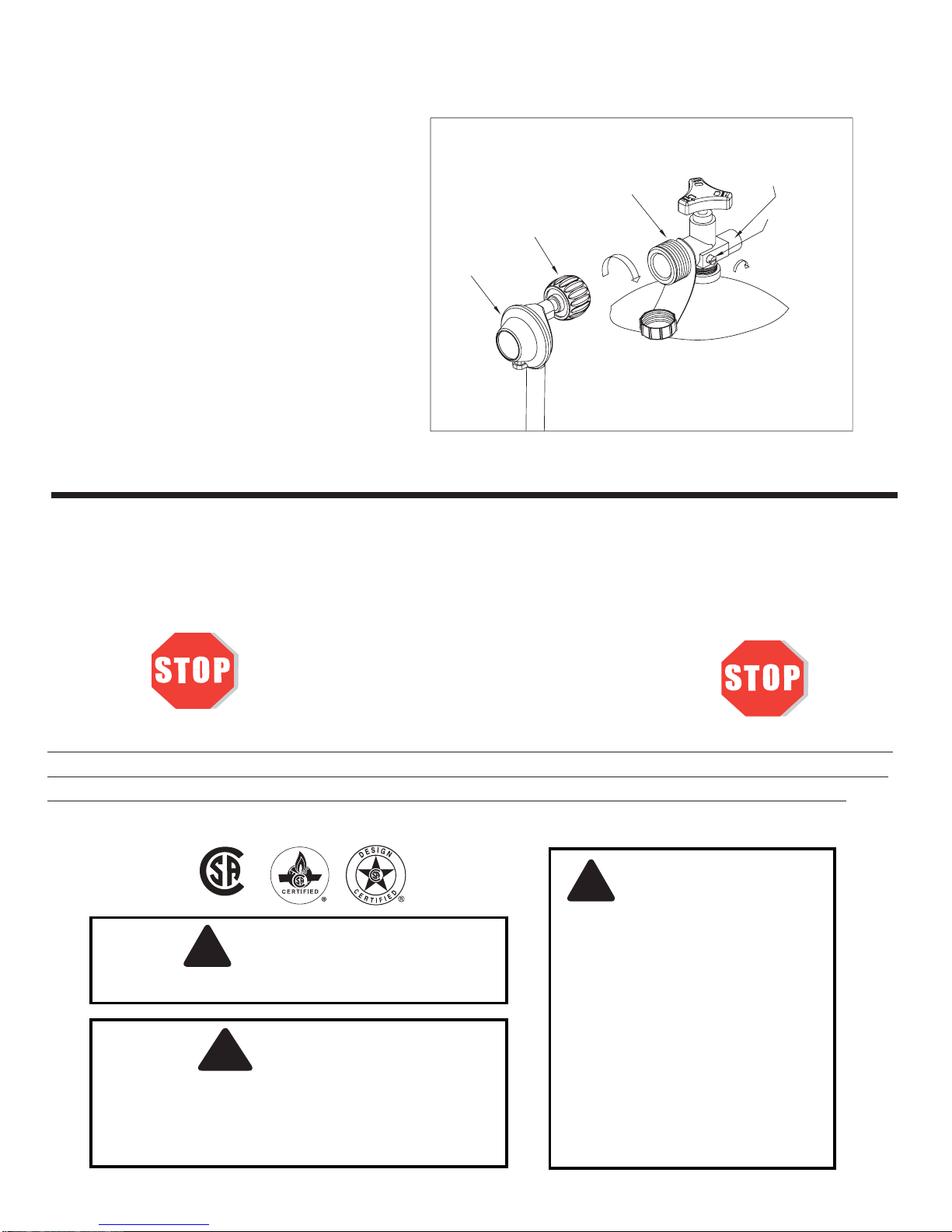

A self-contained LP-gas cylinder for use with this appliance must have a capacity of 20
lbs. and must be equipped with a Type 1 connector and an OP D (overfill protection
device). See Figure 1.

The LP-gas supply cylinder to be used must be constructed and marked in accordance
with the specification for LP- gas cylinders of the U.S. Department of Transportation
(DOT) or the National Standard of Canada, CAN/CSA-B339, Cylinder, Sphere and
Tubes for the Transportation of Dangerous Goods.

 The cylinder supply system must be arranged for vapor withdrawal.
 The cylinder used must include a collar to protect the cylinder valve.
 This appliance shall be used only outdoors in a well-ventilated space and shall

not be used in a building, garage or any other enclosed space.
 When this appliance is not is use, the gas must be turned off at the supply
cylinder.
 Storage of this appliance indoors is permissible only if the cylinder is
disconnected and removed from the appliance.
 Cylinders must be stored outdoors in a well-ventilated area out of the reach

of children. Disconnected cylinders must have threaded valve plugs tightly installed
and must not be stored in a building, garage or any other enclosed areas.
CSA (Canadian Standards Association) certified to ANSI Z21.97•CSA 2.41-2016
“Outdoor Decorative Gas Appliances”.

Figure 1

SPECIFICATIONS

INPUT 50,000 Btu/hr
Propane Regulator
Pressure

11 inches water column

Natural Gas Minimum
Inlet Pressure

7 inches water column

Clearances to
combustible surfaces

Sides: 48in./121.9cm Top: 72 in. / 182.9 cm

IMPORTANT SAFETY INFORMATION ABOUT

PROPANE (LP) GAS

P445-772

1PC

1PC

1BOX

1PC

1PC

1PC

1PC

L

K

J

I

H

1PC

1PC

G

F

E

D

C

B

A

Page 8

of 46

PARTS IDENTIFICATION LIST

Item

Qty

1PC

2PCS

P445-772

1PC

1PC

M

B

E

A

D

C

F

G

J

K

L

I

H

M

Description

Fire Glass ( Weight: 7kg)

Battery (AAA)
Table Top

PVC

Rain Cover

Door Frame

Lid
Handle

Left Frame
Right Frame

Slide Rails & Tank Holder

Reinforcement bar

Back Frame

Aluminium Tube

Tools required for assembly (included): Wrench(N)

Q

P

O

N

N

O

P

Q

R

Page 9 of 46

P445-772

H A R D W AR E L I S T

Item

Description Qty

1/4"*30

Bolt

1PC

4mm Allen Wrench

1PC

∅6.5*∅16 Flat Washer

18PCS

1/4" Lock Washer

2PCS

22PCS

Before beginning assembly of this product be sure all parts are present. Compare parts with
package contents list and hardware contents list. If any part appears to be missing or damaged do
not begin assembly of this product and call customer service immediately.

Estimated assembly time: 30 minutes

R

M4*30 Flange Bolt

22PCS

S

1/4"*40 Bolt

2PCS

T

S

T

1/4"*20

Bolt

1.

Attach Back Frame (L) to Left Frame (H)

and Right Frame (I) using 4pcs of 1/4"*20
Bolt (O), 4pcs of 1/4" Lock Washer (R) and

4pcs of ∅6.5*∅16 Flat Washer (Q)

by 4mm Allen Wrench (N).

Page 10

of 46

INSTALLATION

P445-772

H

I

L

3. Attach the three frames to Table Top (C)
using 8pcs of 1/4"*20 Bolt (O), 8pcs of
1/4" Lock Washer (R) and 8pcs of

∅6.5*∅16 Flat Washer (Q) by 4mm Allen
Wrench (N).

2. Turn over the unit, then attach Slide Rails
& Tank Holder (J) to Left Frame (H) and
Right Frame (I) using 4pcs of

1/4"*20 Bolt (O), 4pcs of 1/4" Lock Washer
(R) and 4pcs of ∅6.5*∅16 Flat Washer (Q)

by 4mm Allen Wrench (N).

H

I

J

C

N

N

N

Page 11 of

46

P445-772

5. Attach Door Frame (E) to Slide Rails & Tank
Holder (J) using 2pcs of 1/4"*30 Bolt (P), 2pcs

of 1/4"*20 Bolt (O), 4pcs of 1/4" Lock Washer
(R) and 4pcs of ∅6.5*∅16 Flat Washer (Q) by

4mm Allen Wrench (N).

INSTALLATION

4. Attach Aluminium Tube (M) and Handle (G)
to Door Frame (E) using 1pc of M4*25 Flange
Bolt (T), then attach 2pcs of Reinforcement
bar (K) to Aluminium Tube (M) using 2pcs of

1/4"*40 Bolt (S), 2pcs of 1/4" Lock Washer
(R) and 2pcs of ∅6.5*∅16 Flat Washer (Q)

by 4mm Allen Wrench (N).

E

K

K

M

N

E

N

J

6.

Pour the fire glass into fire bowl.

DANGER

To ensure proper function, the guard on
this burner must not be covered by glass
beads.

OFF

Page 12

of

46

P445-772

INSTALLATION

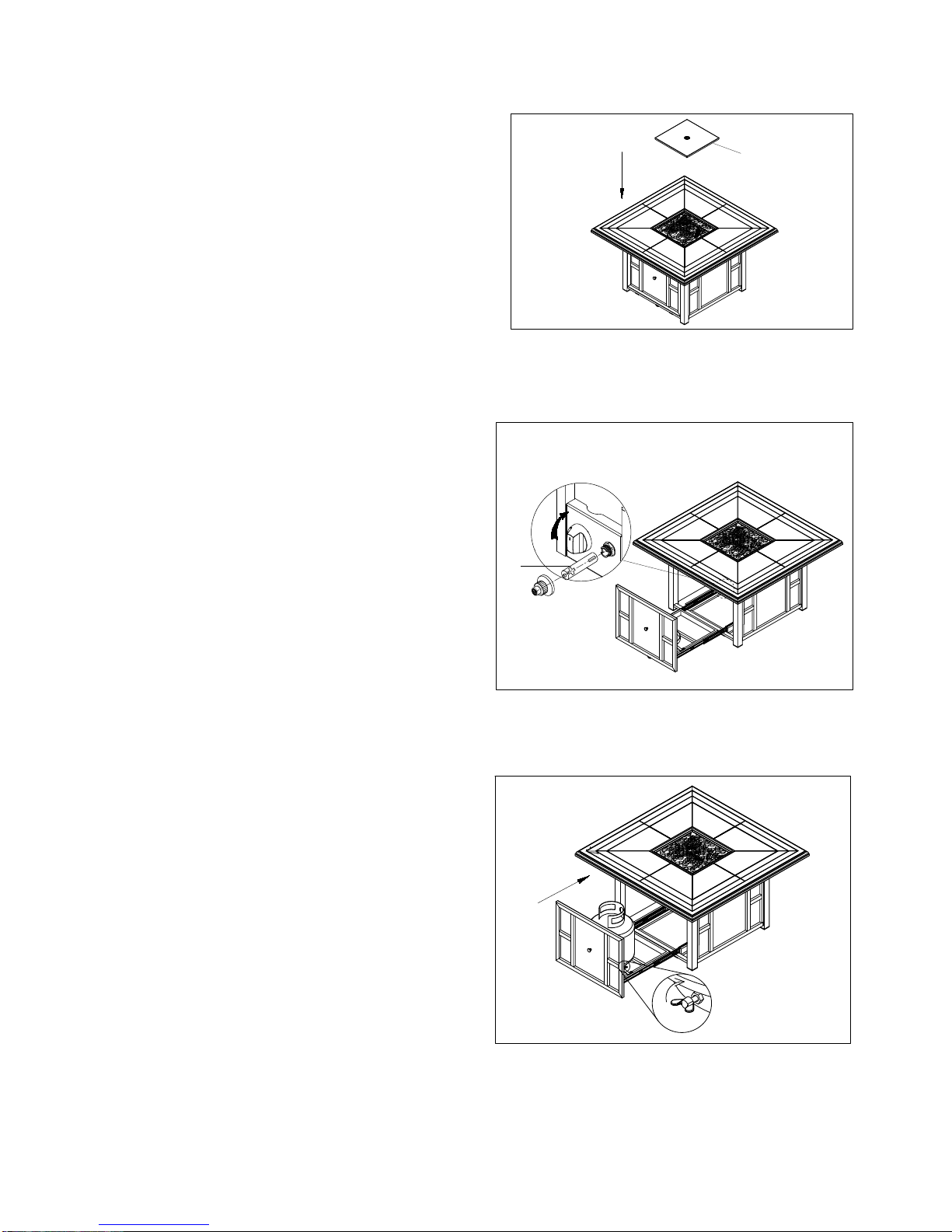

9. Pull the door open and place the propane
gas tank (not included) into the tank holder.
Tighten the preassembled wing screw
clockwise to ensure the propane tank is
secure. Replace the door after the tank is
connected to the regulator.

B

8. Make sure the control knob is in the “OFF”
position. Unscrew the push button cap on
the ignition module located on the control
panel to access the Battery(B) compartment.
The ignition module requires one AAA size
Battery(B).

F

7. Cover the Lid (F) on the fire bowl.

Page 13 of 46

P445-772

INSTALLATION

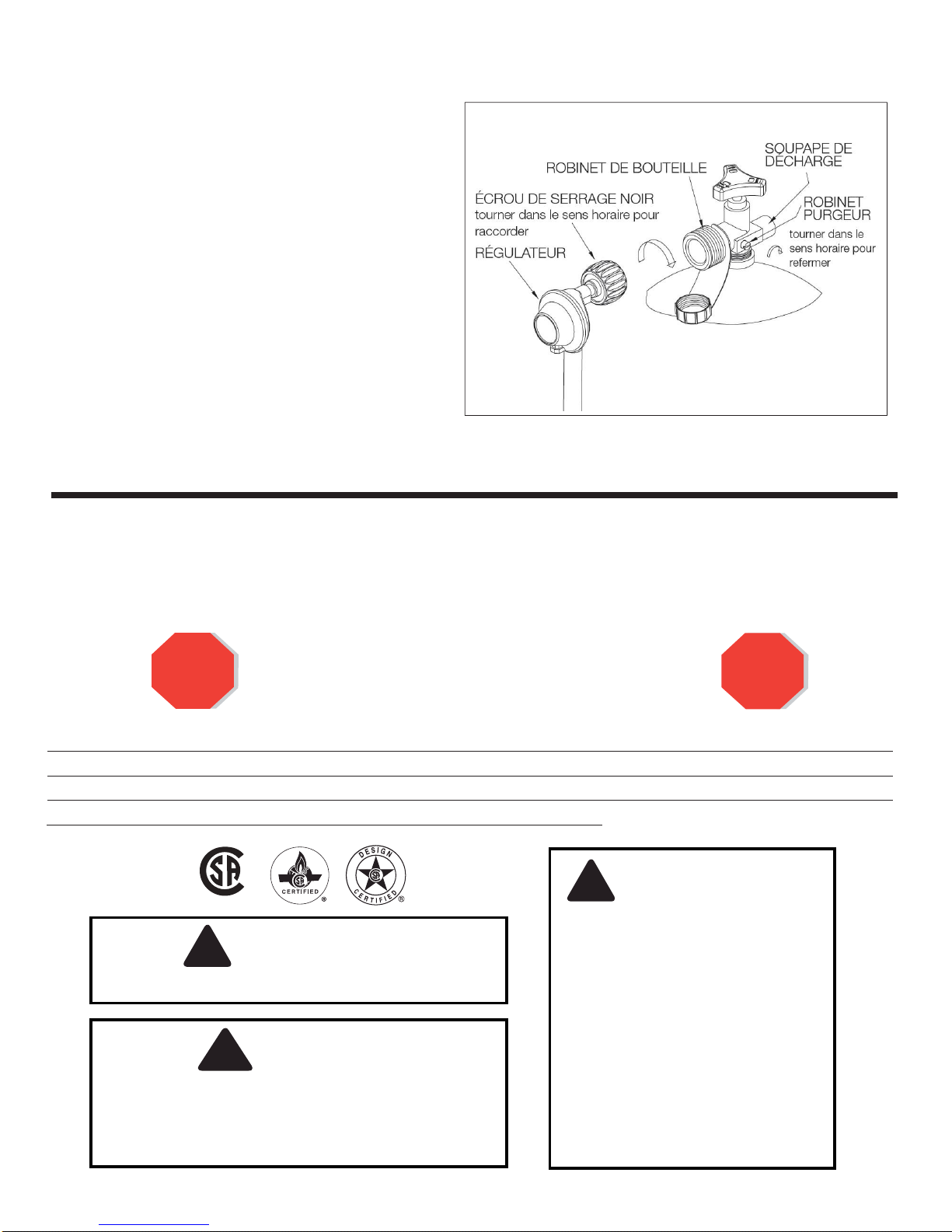

10. Turn the cylinder valve on the tank
clockwise to close the

propane tank.

Attach

the preassembled regulator t

o

the

cylinder valve

by turning

the

regulator coupling nut

clockwise.

Make

sure it is fastened securely and

tighten connections by

hand only.
Open the tank valve. Apply a solution
of soapy water to

the tank-regulator
connection and to the valve-hose
connection to check for leaks. If soap
bubbles continue to

form, the
connection has a leak. If a leak is
found, close the tank valve and tighten
all connections. NEVER USE A
FLAME TO

CHECK FOR LEAKS.

PRESSURE
RELIEF VALVE

BLEED-OFF
VALVE

REGULATOR

CYLINDER VALVE

BLACK COUPLING NUT
turn clockwise to connect

turn clockwise
to reseal

Natural gas conversion must be performed only by your natural gas provider or
service company. Attempting to perform the natural gas conversion yourself is
not saf

e and may result in property damage, serious bodily injury or death.

NATURAL GAS CONVERSION

This unit can be converted to operate on natual gas. If you wish to
convert this unit, please contact your Ashley Furniture representative
and order PA50-1 (sold separately).

If the information in this manual
is not followed exactly, a fi re or
explosion may result causing
property damage personal injury
or loss of life.

Improper Installation, adjustment,
alteration, service or maintenance
can cause injury or property
damage.

Read the installation, operation
and maintenance instructions
thoroughly before installing or
servicing this equipment.

!

!

IMPORTANT

WARNING

SAVE THESE INSTRUCTIONS

!

DANGER

If you smell gas:

1. Shut o gas to the appliance.

2. Extinguish any open fl ame.

3. If odor continues, keep away from the appliance and
immediately call your gas supplier or fi re department.

USC

Page 14 of 46

LIGHTING INSTRUCTIONS

To Light

1. Read instructions before lighting.

2. Control knob must be in the “OFF” position.

3. Connect propane cylinder (See Manual), open cylinder valve.

4. Push and turn control knob counter clockwise to “LOW”.

5. Press the igniter button repeatedly to light burner.

6. Release control knob after 45 seconds.

7. If ignition does not occur in 45 seconds, push and turn burner control knob to “OFF”, wait 5

minutes, fan with newspaper or magazine, and repeat lighting procedure.

8. If igniter does not light burner, use a long match or long butane lighter.

9. After burner ignites, adjust flame to desired flame with the control knob.

To Extinguish

1. Turn and push the control knob clockwise to the OFF position.

2. Close cylinder valve, disconnect propane cylinder.

Prior to turning gas on and attempting to light the appliance, make sure the appliance is
outside, in a well ventilated area and free of any debris and is not in contact with or near any
people, animals, materials or structures. Failure to adhere to the above instruction may result
in prop erty damage, serious bodily injury or death.

P445-772

Page 15 of 46

MAINTENANCE

•

Before performing any maintenance always disconnect propane gas tank.

•

Keep the heating item free and clear from combustible materials.

•

Visually inspect burner for obstructions and keep tank enclosure free and clear from debris.

•

Use a soft brush to get rid of the mild stains, loose dirt and soil after the burner is

completely cooled down. Wipe down with a soft cloth.

•

Harsh weather conditions may cause stubborn stains, discoloration and possibly rust pitting.

•

Permanent damage may occur if powder or solvent comes in contact with painted or

plastic components on this heating unit.

•

Keep the heating unit stored away from direct sunlight.

•

If storing this unit inside, disconnect the propane gas tank from the gas valve.

•

Not using manufacturer approved or supplied parts/accessories may result in a defective

condition and void the warranty of this heating unit.

•

Carbon deposits may pose as a fire hazard; clean the reflector and inside of the glass tube

with soap and water if any carbon deposits are present.

TROUBLESHOOTING GUIDE

It is recommended that you contact a qualified service technician if you believe the appliance is not
functioning properly.

PROBLEM CAUSE REMEDY

Burner won’t light

No Propane Gas at Burner

Check that gas tank valve is open.
Turn control knob to “ON” and push
control knob in. Make sure tank has
propane gas.

No Spark at Electrode

Check that AAA battery is installed
with negative (-) end first and has a
charge. Check that the wire is
connected to the ignition module.
Check that the electrode is not
cracked or broken.

Lack of oxygen

Remove excess fire glass from
around the ignition well.

Burner won’t stay
lit after lighting

Thermocouple not in flame

Check that the tip of the

thermocouple is even with the top
of the ignition well. Remove any
glass beads from the ignition well.

Thermocouple connection
at the main control valve is
loose

Tighten the thermocouple nut at the
back of the valve.

No fire glass on Burner

Cover the burner with fire
glass per the instructions

P445-772

P445-772

SAUVEGARDER CES INSTRUCTIONS

Le produit a été testé et certifié par CSA.

ARTICLE#:

CE PRODUIT A ETE FABRIQUE PAR QUANZHOU SANSHUI COMPOSITE MATERIALS INDUSTRY AND TRADE CO.,LTD. FOR ASHLEY FURNITURE INDUSTRIES, INC.

P445-772

Guide d’Utilisateur Foyer de Carré Extérieur

Page 16 sur 46

INSTRUCTIONS DE MONTAGE

Installeur: Laisser ces instructions avec le client.

Client: Garder ces instructions pour la consultation ultérieure.

IMPORTANT, FAUTE DE LIRE ATTENTIVEMENT, COMPRENDRE ET SUIVRE CHAQUE
PARTIE DE CE DOCUMENT POURRAIT CAUSER LE DOMMAGE DE BIENS, DE
BLESSURE SERIEUSE DU CORPS OU LA MORT

P445-772

Modèle CSA S5-011

Page 17 sur 46

CONSIGNES DE SECURITE

POUR L’UTILISATION AVEC LA BOUTEILLE DE
PROPANE DE 20LB (9KG) AVEC LA CONNEXION
DU TYPE 1 OU POUR L’UTILISATION AVEC LE GAZ
NATUREL APRES QUE LE KIT DE CONVERSION
SOIT INSTALLE (DOIT ETRE INSTALLE
PROFESSIONNELLEMENT) EGALEMENT LE
REGULATEUR LP DOIT ETRE FOURNIT PAR LE
FABRICANT.

!

DANGER

DANGER indique une situation extrêmement dangereuse
qui, si elle n’est pas évitée, pourrait causer des blessures

!

DANGER

Faute de conformer avec les précautions et les
instructions fournies avec ce foyer peut causer la mort,
la blessure grave corporelle et la perte de propriété ou
dommage des dangers d’incendie, d’ explosion, de
brûlure, l’asphysie, et/ou l’intoxicati

on de monoxyde
de carbone. S eule le s per so nne s q ui pe uve nt
com pre ndre et sui vr e le s instructions doi vent
ut i l iser ou server ce foyer.

!

DANGER

POUR VOTRE SECURITE –si vous sentez le gaz;

1. Eteindre le gaz à l’appareil.

2. Eteindre

toute flamme

ouverte

3. Si l’odeur continue. Garder loin de l’appareil et appeler
immédiatement votre fournisseur de gaz ou le
département de feu

!

AVERTISSEMENT

SEULEMENT

ET

LES

LES

PIECES UTILISER DE
REMPLACEMENT ACCESSOIRES
APPROUVES PAR L’USINE. L’UTILISATION DE PIECE
OU

ACCESSOIRE NON APPROUVE PEUT ANNULER
LA GARANTIE SUR CE PRODUIT ET CAUSER UNE
CONDITION DANGEREUSE. VEUILLEZ NOUS
CONTACTER POUR L’INFORMAITON CONCERNANT
LES TUYAUX , LES THERMOCOUPLES ? DES
ELECTRODES , DES MODULES D’ALLUMAGE, DES
PIERRES DE LAVA, DES BUCHES, ET LA GLACE DE
FEU ETC.

!

AVERTISSEMENT

Ne pas stocker ou utiliser l’essence ou autres vapeurs
et liquides inflammables à l’approximité de ceci ou tout
autre appareil. Une bouteille LP non connectée pour
l’utilisation ne doit pas être stockée à l’approximité de
ceci ou

tout autre appareil.

!

P445-772

Page 18 sur 46

CONSIGNES DE SECURITE

!

AVERTISSEMENT

!

DANGER

DANGER EXPLOSION -FEU
Jamais stocker la propane prè sde haute chaleur, des
flammes ouvertes, des voyants lumineux, des lumières
solaires directe, autres sources d’allumage ou oùles
tempé raturedé passant 120 degré s F
(49° C). Les vapeurs de propane sont plus é paissesque l’air
et peuvent accumuler dans les endroits bas.
Si vous sentez le gaz, laisser immé diatementla zone
la zone.Jamais installer ou enlever la bouteille de
propane lorsque le foyer est allumé, près de flamme,
des voyants lumineux, ou autres sources d’allum

age ou
lorsque le foyer est chaud à toucher
Le foyer est chaud rouge en cours d’utilisation et peut allumer
des flammes très près de brûleur. Garder des flammes au mois
2 pouces de côtés & 2 pouces d’arrière, 6 pouces de plafond.
Garder l’essence et autres liquides et vapeurs loin de
foyer.Stocker la bouteille de propane à l’extérieur dans un
espace bien ventiléhors porté edes enfants. Jamais stocker la
bouteille de propane dans une zone enfermée (maison, garage
etc.).

Si le puits de feu doit être entreposé à l'intérieur, débranchez l
e cylindre de propane pour l'entreposage en plein air et laissez
le puits de feu se refroidir complètement avant d’être déplacé
à l'intérieurr.

Nous ne pouvons pas anticiper chaque usage qui
pourrait être de notre foyer.
Vérifier avec l’autorité de sécurité de votre local si vous
avez des questions à propos de l’usage de foyer.
Autres normes régissent l’emploi de gaz et des
produits produisant de chaleur pour des usages
spécifiques. Votre autorités locales peuvent vous
conseiller à propos de celles-ci.
Si aucun code local existe, suivre le Code de Gaz
National, ANSI Z223. 1. Au Canada, l’installation doit
conformer aux codes locaux. Si aucun code local
existe, suivre les normes nationales actuelles de
Canada.

!

DANGER

DANGER D’EXPLOISION-FEU
Garde

r des combustibles solids, tels que des
matériaux de consutruction, le papier de carton, une
distance sûre loin de foyer comme recommandé par
des instructions.
Garder le déblaiement adéquat autour des

ouvertures d’air dans la chambre de combustion.
Jamais utiliser le foyer dans les espaces qui ne ou
pourrait contenir les combustibles volatiles ou aérieuns,
ou des produits comme l’essence, les solvants, le diluant
à peinture, des particules de poussières ou des produits
chimiques inconnus.
En cours d’opération, ce produit peut être une source
d’allumage. Garder la zone de foyer déblaie et sans
matériaux de construction, d’essence, de diluant à
peinture, des solvants de nettoyage et autres vapeurs
et liquides inflammables. Ne pas utiliser le foyer dans
les zones avec le contenu de poussière élevé.

!

DANGER

DANGER DE MONOXYDE DE CARBONE

Ce foyer est un appareil de combustion. Tous les
appareils de combustion produisent le monoxyde de
carbone (CO) en cours de combustion. Ce produit est
conçu pour produire des montants de particules infimes
non dangereuses de CO si utilisé et maintenu en
conformité avec tous les avertissements et des
instructions. NE pas bloquer la circulation d’air dans ou
à l’extérieur de foyer. L’intoxication de monoxyde de
carbone (CO) produit des symptômes similaires à la
grippe, des yeux larmoyants, des maux de tête, des
vertiges, la fatigue et possiblement la mort. Vous ne
pouvez le voir et vous ne pouvez le sentir. C’est un
tueur invisible. S ices symptômes sont presents en
cours d’opération de ce produit avoir l’air frais
immédiatement!

Pour l'usage extérieur seul.
Jamais utiliser à l'intérieur de la maison, ou autres zones no

!

AVERTISSEMENT

AVERTISSEMENT indique une situation extrêmement
dangereuse qui, si elle n’est pas évitée, peut causer la
mort ou la blessure grave.

!

AVERTISSEMENT

Ne pas stocker ou utiliser l’essence ou autres vapeurs
et liquides inflammables à l’approximité de cet ou tout
autre appareil. Une bouteille LP non connectée pour
l’utilisation ne doit pas être stockée à l’approximité de
cet ou tout autre appareil.

!

AVERTISSEMENT:Seulement pour l’usage extérieur

!

AVERTISSEMENT

L’installation incorrecte, l’altération d’ajustement, l’entretien
ou la maintenance peut causer le domm

age de bien, la
blessure ou la mort. Lire complètement des instructions
d’installation, d’opération et de maintenance avant
l’installation ou l’opération de cet équipement.

!

!

DANGER

DANGER DE MONOXYDE DE
CARBONE
Cet appareil peut produire le
monoxyde de carbone qui n’a
aucune

odeur. L’utilisation de ceci
dans un espace enfermé peut vous
tuer. Jamais utiliser cet appareil
dans un camp, une tente, un
véhicule ou à la maison

30

30

29

10.

9. Maintenance

8.

Page 19 sur 46

TABLE DE MATIERES

1. Consignes de Sécurité Importantes ......................................... 20

2. Information à propos de Propane. .............................................. 22

3. Spécifications .............................................................................. 22

4. Liste des Pièces ......................................................................... 23

6. Installation ...................................................................................25

Instructions d’Allumage .............................................................

...............................................................................

Guide de Dépannage ................................................................

P445-772

5. Lista de hardware........................................................................ 24

Conversion Au Gaz Naturel.........................................................287.

Page 20 sur 46

P445-772

CONSIGNES DE SECURITE IMPORTANTES

L’installation doit conformer aux codes locaux ou, dans l’absence de tous les codes locaux applicables, y
compr

is, sans limite, avec National Fu el Gas Code, ANSI Z223.1/NFP A 54; International Fuel Gas Code;
Natural Gas and Propane Installation Code, CSA B149.1; ou Propane Storage and Handling Code, B149.2,
comme applicable.

L’appareil et la vanne de gaz principale de l’appareil doivent être déconnectés de système de tuyauage
d’alimentation de gaz en cours de test de pressure de ce système à la pressure de test limitée à1/2 psi
(3.5kPa).

L’appareil doit être isolé de système de tuyauage de gaz en fermant la vanne de fermeture en cours de test de
pressure de système d’alimentation de gaz à la pressure de test égal ou moins de 1/2 psi (3.5kPa).

La zone de l’appareil doit être gardée dégagée et libre des matériaux combustibles, d’essence et autres vapeurs
et liquides flammables.

Ne pas utiliser cet appareil si toute pièce a été endommagée ou dans l’eau. Appeler immédiatement un
technicien d’entretien qualifié pour inspecter l’appareil et remplacer toute pièce de système de contrôle et tout
contrôle de gaz qui a été endommagé ou dans l’eau.

Ne pas vous asseoir ou reposer sur l’appareil même s’il n’est pas en utilisation et

ne pas toucher l’appareil en cours d’usage ou pour au moins 45 minutes après l’usage comme l’appareil est
très chaud en cours d’usage et peut causer les brûlures graves.

L’appareil va rester chaud pour jusqu’à 45 minutes après l’usage. Ne pas toucher ou

déplacer l’appareil pour au moins 45 minutes après qu’il soit complètement éteint.

Les enfants et les adultes doivent être avertis aux dangers de hautes températures

de surface et gardées à une distance sûre pour éviter des brûlures ou l’allumage de tissue.

Les enfants doivent être gardés loin de l’appareil et ne doivent pas être permis de

près du produit sauf surveillance attentive par un adulte.

La garniture, tout autre objet ou matériel flammable ne doit pas être suspendu de

l’appareil, mis la-dessus, près ou sous l’appareil.

Tout écran ou protection enlevée pour entretenir un appareil doit être replace avant

l’opération de

l’appareil.

Garder

des enfants loin de

cet appareil. Cet appareil contient des petites pi

èces qui

peuvent être aval

ées

par les enfants causant de blessure grave corporelle ou la mort.

L’installation et la réparation doivent être faites par une personne d’entretien qualifiée.

L’appareil doit être inspecté avant l’usage et au moins une fois par an par une personne d’entretien professionnelle. Le
nettoyage plus fréquent pourrait être exigé si nécessaire. Il est impérative que les compartiments de contrôle, les
brûleurs et les passages d’air de circulation de l’appareil soient gardés propre.

Ne PAS brûler des carburants solides dans ce foyer au gaz.

Ne PAS

allumer le brûleur avant de verser tout de media de brûleur(pierre de lava ou glace de feu) dans le plat

de brûleur. Le média doit être distribué proportionnellement sur le brûleur.

Si en cours d’allumage de foyer, veuillez rester loin de foyer pour 20 minutes comme le media de feu (pierre de
lava ou glace de feu) pourrait sauter et frapper quelqu’un sur le visage ou dans les yeux.

Ne PAS allumer ou utiliser le foyer si le média de feu (pierre de lava ou glace de feu) sont mouillé. S’assurer
que le média de brûleur soit sec complètement avant de l’allumer comme la chaleur intense pourrait causer le média
à craquer et sauter. Mettre toujours le couvercle sur l’appareil en cas de non usage afin d’éviter l’eau de contacter le
média .

Page 21sur 46

P445-772

CONSIGNES DE SECURITE IMPORTANTES

Il n’est pas SÜRE d’utiliser ce produit pour de but sauf décrit dans ce document y compris, sans limite, la
cuisine.

PRECAUTION: Le régulateur de pression de pro

pane fourni avec cet appareil doit être utilisé. Ce

régulateur est réglé pour une pression de sortie de 11 pouces de colonne d’eau

Cet appareil de gaz externe n’est pas pour l’installation dans ou sur des véhicules et/ou bateaux de loisirs.

Avant chaque usage de cet appareil de gaz, ouvrir le Tiroir de Réservoir de LP (Propane Liquide) et
inspecter le tuyau de LP. S’il y a l’évidence d’abrasion ou usure excessive, ou le tuyau est coupé, il doit
être remplacé avant de mettre l’appareil en usage. Utiliser seulement le montage de tuyau de
remplacement spécifié dans ce manuel. Inspecter le brûleur avant chaque usage de l’appareil. Le
brûleur doit être remplacé avant de mettre l’appareil en usage s’il est clair que le brûleur est endommagé.
Utiliser seulement le brûleur listé dans ces instructions.

Garder le tuyau d’alimentation loin des surfaces chaudes.

Si vous avez des questions concernant l’usage de cet appareil, ou trouvez que votre foyer nécessite
l’entretien, veuillez contacter Ashley Furniture Industries au numéro ci-dessous.

1 [phone] Service Clientèle.

Page 22 sur 46

P445-772

Une bouteille de gaz autonome pour l’usage avec cet appareil doit avoir une capacité
de 20 lbs. Et doit être équipé d’un connecteur de Type 1 et un OP D (appareil de
protection surrempli). Voir Figure 1.

La bouteille de gaz LP à utiliser doit être construit et marqué en conformité avec la spécification
pour les bouteilles de gaz LP de Département de Transport des E.U.A (DOT) ou la Norme
Nationale de Canada, CAN/CSA-B339, Bouteille, Sphère et Tubes pour le Tran

sport des Biens

Dangereux.

 Le système d’alimentation de bouteille doit être arrange pour l’enlèvement de vapeur.
 La bouteille utilisée doit inclure un col pour protéger la vanne de bouteille.
 Cet appareil doit être utilisé seulement à l’extérieur dans un espace bien

ventilé et ne doit pas être utilisé dans un bâtiment, garage ou tout autre espace
enfermé.
 Lorsque cet appareil n’est pas en usage, le gaz doit être éteint à la
bouteille de fourniture.
 Le stockage de cet appareil à l’intérieur est permis seulement si la
bouteille est déconnecté et enlevée de l’appareil.

Les bouteilles doivent être stockées à l’extérieur dans une zone
bien ventilée hors portées des enfants. Les bouteilles déconnectées doivent avoir
des prises de vanne enfilées fermement installées et ne doit pas être stockées
dans un bâtiment, garage, toutes autres zones enfermées. Le stockage des cylindres
à l'intérieur ou dans des espaces mal ventilés à l'extérieur peut entraîner des
blessures graves et / ou la mort

CSA (Canadian Standards Association) certifié à ANSI Z21.97•CSA 2.41-2016
“Appareils de Gaz Décoration Externe”.

Figure 1

SPECIFICATIONS

ENTREE 50,000 Btu/hr
Pression de Régulateur

de Propane

11 pouces colonne
d’eau

Pression d’Admission
Minimale de Gaz Naturel

7 pouces colonne d’eau

Déblaiement aux surfaces
combustibles

Côtés: 48in./121.9cm

Haut: 72 in. / 182.9 cm

CONSIGNES DE SECURITE IMPORTANTES A

PROPOS DE PROPANE (LP)

1PC

1PC

1BOX

1PC

1PC

1PC

1PC

L

K

J

I

H

1PC

1PC

G

F

E

D

C

B

A

Page 23

sur 46

LISTE D’IDENTIFICATION DES PIECES

Objet

Qté

1PC

2PCS

P445-772

1PC

1PC

M

B

E

A

D

C

F

G

J

K

L

I

H

M

Description

Fibre de Verre ( Poids: 7kg)

Pile (AAA)
Tableau de Table
Couverture PVC
Cadre de Porte
Couvercle
Poignée
Cadre Gauche
Cadre Droit
Les Glissières & Le Support du Réservoir
Barre de renforcement

Cadre Arrière

Tube Aluminium

Outils exigés pour le montage (inclut): Clé Allen(N)

Q

P

O

N

N

O

P

Q

R

Page 24 sur 46

P445-772

LISTA DE HARDWARE

Objet

Description Qté

1/4"*30

Boulon

1PC

4mm Clé Allen

1PC

∅6.5*∅16 Rondelle Plate

18PCS

1/4" Rondelle de Blocage

2PCS

22PCS

Avant de commencer le montage de ce produit s’assurer que toutes les pièces soient présentes.
Comparer les pièces avec la liste de contenu d’emballage et la liste de contenu de matériel. Si
toute pièce apparaît à être perdue, ou endommagée ne commencer pas le montage de ce produit
et appeler immédiatement le service clientèle.

Temps de montage estimé: 30 minutes

R

M4*30 Boulon de Bride

22PCS

S

1/4"*40 Boulon

2PCS

T

S

T

1/4"*20

Boulon

1. Fixez le Cadre Arrière (L) au Cadre
Gauche (H)et au Cadre Droit (I) en
utilisant 4pcs Boulon 1/4"*20 (O), 4pcs
Rondelle de blocage 1/4"(R) et l4pcs
Rondelle Plate ∅6.5*∅16 (Q) à l’aide de la
Clé Allen 4mm (N).

Page 25

sur 46

INSTALLATION

P445-772

H

I

L

3. Fixez les trois cadres au Plateau de
table( C) en utilisant 8pcs Boulon
1/4"*20(O), 8pcs Rondelle de
Blocage1/4"(R) et 8pcs Rondelle Plate
∅6.5*∅16 (Q) à l’aide de la Clé Allen
4mm(N).

2. Retournez unité, puis attachez les
Glissières & le Support du Réservoir (J)
au Cadre Gauche (H) et au Cadre Droit (I)
en utilisant 4pcs Boulons1/4"*20 (O), 4pcs
Rondelles de Sécurité 1/4" (R) et 4pcs
Rondelle Plate ∅6.5*∅16 (Q) à l’aide de la
Clé Allen 4mm (N).

H

I

J

C

N

N

N

Page 26 sur 46

P445-772

5. Fixez le Cadre de Porte (E) aux
Glissières& Support du Réservoir (J) en
utilisant 2pcs Boulon 1/4"*30 (P), 2pcs
Boulon,1/4"*20 (O),4pcs Rondelle de
Sécurité1/4"(R) et4pcs Rondelle
Plate∅6.5*∅16 (Q) à l’aide de la Clé Allen
4mm(N).

INSTALLATION

4. Fixez le Tube Aluminium (M) et la poignée
(G) au Cadre de Porte (E) en utilisant 1pc
Boulon de Bride M4*25 (T), puis fixez 2pcs
Barre de Renforcement(K) au Tube
Aluminium (M) en utilisant 2pcs Boulon
1/4"*40(S), 2pcs Rondelle de Sécurité1/4"(R)
et2pcs RondellePlate ∅6.5*∅16 (Q) à l’aide
de la Clé Allen 4mm (N).

E

K

K

M

N

E

N

J

6.

Versez la fibre de verre dans la
vasque de feu.

DANGER

Pour assurer un fonctionnement normal,
la protection sur ce brûleur ne doit pas
être couverte de fibre de verre.

OFF

Page 27

sur 46

P445-772

INSTALLATION

9. Tirez la porte pour l’ouvrir puis placez le
réservoir à gaz propane (non inclus) dans le
support du réservoir. Serrez la vis papillon
préasemblée dans le sens des aiguilles
d’une montre pour assurer que le réservoir à
propane est sécurisé. Replacez la porte une
fois le réservoir connecté au régulateur.

B

8. Assurez-vous que le bouton de
commande soit en position “ARRÊT”.
Dévissez le capuchon du bouton poussoir
sur le module d’allumage situé sur le
panneau de contrôle pour accéder au
Compartiment à pile (B). Le module
d’allumage requiert une Pile de type AAA.

F

7. Mettez le couvercle (F) sur la vasque de feu.

Page 28 sur 46

P445-772

INSTALLATION

10. Faite tourner la valve cylindre sur le
réservoir dans le sens des aiguilles d’une
montre pour fermer le réservoir à propane.
Attachez le régulateur préassemblé à la valve
cylindre en tournant l’écrou de couplage dans
le sens des aiguilles d’une montre. Assurez­vous qu’il soit bien attaché de façon sûre et
serrez les connexions à la main seulement.
Ouvrez la valve du réservoir. Appliquez une
solution d’eau savonneuse aux connexions du
régulateur du réservoir et à la connexion du
tuyau de la valve pour vérifier qu’il n’y apas de
fuite. Si des bulles de savon continuent de se
former, la connexion à une fuite. En cas de
fuite, fermez la valve du réservoir et serrez
toutes les connexions. Ne JAMAIS UTILISER
DE FLAMME POUR RECHERCHER DES
FUITES.

La conversion au gaz naturel ne peut être effectuée que par votre fournisseur
de gaz naturel ou entreprise de services. Tenter d’effectuer vous-même la
conversion au gaz naturel n’est pas sûr et peut résulter en dommages aux
biens, de sérieuses blesuures corporelle ou la mort.

CONVERSION AU GAZ NATUREL

Ce produit peut être converti pour fonctionner au gaz naturel. Si vous
souhaitez convertir cette unité, veuillez contacter votre
ReprésentantAshley et commandez le PA50-1 (vendu séparément).

Si les informations ce manuel ne
sont pas suivies à la lettre, un feu ou
une explosion pourraient en résulter
causant des dommages aux biens,
des blessures corporelles ou perte
de la vie. Une mauvaise installation,
un mauvais réglage, une altération,
le service ou entretien peuvent
causer des blessures ou dommages
aux biens. Lisez attentivement les
instructions d’installation, utilisation
et entretien avant d’installer ou de
vous servir de cet équipement.

!

!

IMPORTANT

MISE EN GARDE

CONSERVEZ CES INSTRUCTIONS

!

DANGER

Si vous sentez du gaz:

1.

Fermez le gaz sur l’appareil.

2.

Éteignez toute flamme nue.

3.

Si l’odeur persiste, restez éloigné de l’appareil et appelez
immédiatement votre fournisseur de gaz ou les pompiers.

USC

ARRÊT

ARRÊT

Page 29 sur 46

P445-772

INSTRUCTIONS D’ALLUMAGE

Pour Allumer

1. Lire des instructions avant l’allumage.

2. Le bouton de commande doit être à la posi

tion ‘OFF’.

3. Connecter la bouteille de propane(Voir Manuel), ouvrir la vanne de la bouteille.

4. Pousser et mettre le bouton de commande en sens inverse des aiguilles d’une montre à ‘BAS’.

5. Appuyer répétitivement sur le bouton allumeur pour allumer le brûleur.

6. Relâcher le bouton de commande après 45 secondes.

7. Si l’allumage n’a pas lieu dans 45 secondes, pousser et mettre le bouton de commande
de brûleur à ‘OFF’, attendre 5 minutes, ventiler avec le journal ou magazine, et répéter
la procédure d’allumage.

8. Si l’allumeur n’allume pas le brûleur, utiliser une longue marche ou un long allumeur de butane.

9. Après que le brûleur s’allume, régler la flamme à celle désirée avec le bouton de commande.

Pour Eteindre

1. Tourner et pousser le bouton de commande en sens des aiguilles d’une montre à la position OFF.

2. Fermer la vanne de la bouteille, déconnecter la bouteille de propane.

Avant de mettre en marche le gaz et essayer d’allumer l’appareil, s’assurer que l’appareil soit
à l’extérieur, dans une zone bien ventilée et hors débris et n’est pas en contact avec ou
toute autre personne, animaux, matériaux ou structures. Faute de respecter l’instruction

ci-dessus pourrait causer le dommage de bien, de blessure grave corporelle ou la mort.

Page 30 sur 46

P445-772

MAINTENANCE

•

Avant de faire toute maintenance déconnecter toujours le réservoir de gaz de propane.

•

Garder l’article chauffant libre et loin des matériaux combustibles.

•

Inspecter visuellement le brûleur pour les obstructions et garder l’enceinte de réservoir libre et
loin des débris.

•

Utiliser une brosse douce pour enlever des taches légères, des salissures non
adhérents et de sol après que le brûleur soit complètement refroidi. Essuyer avec un
chiffon doux.

•

Les conditions de climat difficiles pourraient causer des taches dures, de décoloration, et

possiblement piqûre de rouille.

•

Le dommage permanant pourrait avoir lieu si le poudre ou le solvant entre en contact
avec les composants peints ou plastiques sur l’appareil chauffant.

•

Garder l’appareil chauffant loin des lumières solaires directes.

•

En cas de stocker à l’intérieur, déconnecter le réservoir de gaz de propane de la valve de gaz.

•

L’utilisation des pièces/accessoires non approuvés par le fabricant pourrait causer une
condition défective et annuler la garantie de cet appareil chauffant.

•

Les dépôts de carbone pourraient poser un danger de feu; nettoyer le réflecteur et l’intérieur
de tube en verre avec le savon et l’eau si des dépôts de carbone sont présents.

GUIDE DE DEPANNAGE

Il est recommandé que vous contactiez un technicien de service qualifié si vous pensez que
l’appareil ne fonctionne pas correctement.

PROBLEME CAUSE REMEDIE

Le brûleur n’allume
pas

Aucun Gaz de Propane au
Brûleur

Check that gas tank valve is open. Turn control
knob to “ON” and push control knob in. Make
sure tank has propane gas.

Aucune Etincelle à
l’Electrode

Vérifier que la batterie AAA soit installée avec le
bout négative (-) et ait une charge. Vérifier que
le câble soit connecté au module d’allumage.
Vérifier que l’électrode n’est pas fissuré ou
cassé.

Lack of oxygen

Enlever les pierres de lava excessives ou la glace
de feu d’autour d’allumage

Le brûleur ne
reste pas allumé
après l’allumage

Le thermocouple n’est pas
en flamme

Vérifier que la pointe de thermocouple est
nivelée avec le haut d’allumage. Enlever toute
pierre de lava d’allumage.

La connexion de
thermocouple à la valve
principale est desserrée

Serrer l’écrou de thermocouple au dos de la
valve

Aucune Pierre de Lava sur
le Brûleur

Couvrir le brûleur avec les glaces de feu
selon les instructions

P445-772

GUARDA ESTAS INSTRUCCIONES

El producto ha sido probado y certificado de CSA.

ÍTEM#:

ESTE PROODUCTO FUE FABRICADO POR QUANZHOU SANSHUI COMPOSITE MATERIALS INDUSTRY AND TRADE CO.,LTD. FOR ASHLEY FURNITURE INDUSTRIES, INC.

P445-772

Guía del usuario de fogata cuadrada exterior

Page 31 de 46

INSTRUCCIONES DE MONTAJE

Instalador: dejar estas instruccionescon el consumidor.

Consumidor: siga estas instrucciones para referencia futura.

PARTE DE ESTE DOCUMENTO PUEDE RESULTAR EN DAÑ OS A LA PROPIEDAD,
LESIONES CORPORALES GRAVES O LA MUERTE

P445-772

CSA Modelo S5-011

Page 32 de 46

INFORMACIÓN DE SEGURIDAD

!

PELIGRO

DANGER indicates an imminently hazardous situation
which. If not avoided. Will result in death or serious injury.

Para uso con 20 libras (9 kg) cilindro de propano con
tipo 1 conexion o para uso con gas natural despues de
la conversi

on kit es instalado (debe ser instalado
profesionalmente) también el LP regulador debe ser
suministrada por el fabricante.

!

PELIGRO

PARA SU SEGURIDAD - si huele a gas;

1. Apague el gas del aparato.

2. Extinguir cualquier llama abierta.

3. Si el olor continúa. Manténgase alejado del aparato e
inmediatamente llame al proveedor de gas oa los bomberos.

!

ADVERTENCIA

UTILICE SÓ LO PIEZAS DE REPUESTO APROBADAS Y
ACCESORIOS DE FÁBRICA. EL USO DE PARTE O
ACCESORIOS NO APROBADOS PUEDE ANULAR LA
GARANTÍA DE ESTE PRODUCTO Y RESULTAR EN
UNA CONDICIÓ N AHAZARO. POR FAVOR PÓNGASE
EN CONTACTO CON NOSOTROS PARA
INFORMACIÓN SOBRE REEMPLAZAMIENTO DE
MANGUERAS, TERMOPARIOS, ELECTRODOS,
MÓ DULOS DE ENCENDIDO, LAVAROCKS, LOGS, FIRE
ICE, ETC.

!

!

PELIGRO

El incumplimiento de las precauciones e instrucciones
proporcionadas con este pozo de fuego puede resultar
en muerte, lesiones corporales graves y pérdida de
propiedad o daño por riesgos de incendio, explosión,
quemadura, asfixia y / o envenenamiento por monóxido
de carbono. Solamente las personas que puedan
entender y seguir las instrucciones deben usar o dar
servicio a esta fogata.

!

ADVERTENCIA

No almacene o use gasolina u otros vapores y líquidos
inflamables cerca de este o cualquier otro aparato.Un
LP cilindro no conectado para su uso no será
almacenada en las inmediaciones de este o cualquier
otro aparato.

P445-772

Page 33 de 46

INFORMACIÓN DE SEGURIDAD

! ADVE

RTENCIA

No pode

mos prever que todos los usos pueden ser hechos
de nuestro pozo de fuego.
Consulte con su autoridad local de seguridad si tiene
preguntas sobre el uso de fogatas
Otras normas regulan el uso de gases combustibles y
productos productores de calor para usos específicos. Sus
autoridades locales pueden aconsejarle sobre estos
Si no existen códigos locales, siga el código nacional de
combustible, ANSI Z223.1 en Canadá, la instalación debe
cumplir con los códigos locales. Si no existen códigos
locales, siga el estándar nacional actual de CANADA CAN /
CGA-B 149.2.

!

PELIGRO

PELIGRO DE EXPLOSION-INCENDIO
Mantenga los combustibles sólidos, tales como materiales de

construcción, papel de cartón, a una distancia segura de la
hoguera como se recomienda en las instrucciones.

Proporcione holguras adecuadas alrededor de las aberturas
de aire en la cámara de combustión.

Nunca utilice el pozo de fuego en espacios que contengan o
puedan contener combustibles volátiles o en el aire, o
productos como gasolina, disolventes, diluyentes de pintura,
partículas de polvo o sustancias químicas desconocidas.

Durante el

funcionamiento, este producto puede ser una

fuente

de

ignición.

Mantenga

el á

r ea del pozo de fuego libre
y libre de materiales combustibles, gasolina, diluyente de
pintura, disolventes de limpieza y otros vapores y lqí uidos
inflamables. NO use pozo de fuego en á reascon alto
contenido de polvo.
Espacios mní imos de fosas de fuego de materiales
combustibles: dos (2) pies de los lados y dos (2) pies de la
parte trasera, 6 pies del techo.

!

PELIGRO

PELIGRO DE MONOXIDO DE CARBONO

Este pozo de fuego es un aparato de combustió n.
Todos los aparatos de combustió nproducen

monó xido de carbono (CO) durante el proceso de
combustió n.Este producto estádiseñ adopara

producir cantidades extremadamente pequeñ asy no
peligrosas de CO si se usa y se mantiene de acuerdo

con todas las advertencias e instrucciones. NO

bloquee el flujo de aire dentro o fuera de la hoguera.
El envenenamiento por monó xido de carbono (CO)

produce s íntomass i milares a los de la gripe, ojos
llorosos, dolores de cabeza, mareos, fatiga y

posiblemente muerte. No puedes verlo y no puedes
huelelo. Es un asesino invisible. iSi estossí ntomas

está npresentes durante la operació nde este producto

consiga el aire fresco inmediatamente! Só lo para uso
en exteriores.

Nunca utilice el interior de la casa u otras á reasno
ventiladas o cerradas.

Este pozo de fuego consume aire (oxí geno).No lo

use ená reasno ventiladas o cerradas para evitar
poner en peligro su vida.

!

PELIGRO

EXPLOSION - RIESGO DE INCENDIO
Nunca guarde propano cerca de calor alto, llamas abiertas,
pilotos, luz solar directa, otras fuentes de ignición o donde las
temperaturas excedan los 120 ° F (49 ° C). Los vapores de
propano son más pesados que el aire y pueden acumularse
en lugares bajos. Si huele a gas, deje el área
inmediatamente.
Nunca instale o retire el cilindro de propano mientras el pozo
de incendio esté encendido, cerca de llamas, luces piloto,
otras fuentes de ignición o cuando la hoguera esté caliente al
tacto.
El pozo de fuego está caliente durante el uso y puede
encender inflamables demasiado cerca del quemador.
Mantenga los materiales inflamables por lo menos a 2 pies de
los lados ya 2 pies de la parte trasera, 6 pies
Del techo. Mantenga la gasolina y otros líquidos y vapores
inflamables lejos de la hoguera. Si el pozo de fuego se
deb

e

almacenar en el interior, desconecte el cilindro de
propano para el almacenamiento al aire libre y p erm itir
que el pozo de f ueg o se enfríe completamente antes
de moverse en el interior.

!

ADVERTENCIA

WARNING indicates an imminently hazardous situation
which, if not avoided, will result in death or serious injury.

!

ADVERTENCIA

Do not store or use gasoline or other flammable vapors
and liquids in the vicinity of this or any other appliance.
An LP-cylinder not connected for use shall not be
stored in the vicinity of this or any other appliance.

!

ADVERTENCIA:Sólo para uso en exteriores y

!

ADVERTENCIA

La instalación incorrecta, alteración del ajuste, servicio o
mantenimiento pueden causar daños a la propiedad,
lesiones o la muerte. Lea atentamente las instrucciones de
instalación, operación y mantenimiento antes de instalar o
reparar este equipo.

!

!

PLIGRO

PELIGRO DE MONOXIDO DE CARBONO
Este aparato puede producir monóxido de

carbono que
Sin olor Usarlo en un espacio cerrado
puede matarlo. Nunca utilice este
aparato en un espacio cerrado, como
un campista, una tienda, un

automóv

il

o un ho

g

ar.

46

46

45

10.

9. Mantenimiento

8.

Page 34 de 46

TABLA DE CONTENIDO

1. Informació nde Seguridad Importante ...................................... 35

2. Informació nsobre el Propano .................................................. 37

3. Especificaciones ......................................................................... 38

4. Lista de piezas ........................................................................... 39

6. Instalación . .................................................................................41

Instrucciones de iluminación . ......................................................

.............................................................................

Guí ade solució nde problemas ..... ............................................

P445-772

5. Lista de hardware......................................................................... 40

Conversió nde gas natura . .........................................................447.

Page 35 de 46

P445-772

INFORMACIÓN DE SEGURIDAD IMPORTANTE

La instalación debe cumplir con los códigos locales o, en ausencia de códigos locales de todos los códigos locales
aplicables, incluyendo, sin limitación, con el Código Nacional de gas combustible, ANSI Z223.1/NFPA 54; Código
Internacional de gas combustible.; Código de instalación de gas natural y propano CSA B149.1.; o propano,
almacenamiento y manejo de código, B149.2, según proceda.

El artefacto y su válvula de gas principal debe ser desconectada del sistema de tuberías de suministro de gas durante la
prueba de presión del sistema en presiones de ensayo en exceso de 1 / 2 psi (3.5kpa).

El aparato debe estar aislado del sistema de tuberías de suministro de gas mediante el cierre de su equipo, válvula de cierre
durante la prueba de presión del sistema de suministro de gas a la presión de prueba inferior o igual a 1 / 2 psi (3.5kpa).
El aparato debe mantenerse limpia y libre de materiales combustibles, gasolina y otros líquidos y vapores inflamables.

No use este aparato si alguna parte ha sido dañado o bajo el agua. Inmediatamente llame a un técnico de servicio
cualificado para inspeccionar. Inmediatamente llame a un técnico de servicio cualificado para inspeccionar la aplicación
GNO y reemplazar cualquier parte del sistema de control y control del gas que ha sido dañado o bajo el agua.

No sentarse o pararse sobre el aparato, incluso cuando no esta en uso y no toque el aparato mientras

en uso o por lo menos 45 minutos después de su uso, el aparato es muy caliente durante Uso y puede causar
quemaduras graves.

El aparato permanecerá caliente para hasta 45 minutos después de su uso. No tocar o mover el

aparato durante al menos 45 minutos después de que haya sido completamente apagado.

Los niños y los adultos deben ser alertados sobre los peligros de las elevadas temperaturas de la

superficie y se mantiene a una distancia segura para evitar quemaduras o ropa de encendido.

Todos los niños deben mantenerse lejos del aparato y no debe ser permitido cerca del producto a

menos que cuidadosamente supervisados por un adulto.

Ropa, cualquier otro objeto o material inflamable no debería estar colgado del aparato, colocado, cerca

o debajo del aparato

Cualquier pantalla o guardia eliminado para el servicio de un aparato debe ser reemplazado antes de

operar el aparato.

Mantenga a los niños lejos de este aparato. Este aparato contiene piezas pequeñas que pueden ser

ingeridas por los niños, resultando en lesiones corporales graves o la muerte.

Instalación y reparación debe ser realizado por un servicio calificado. El aparato debe ser

inspeccionados antes de su utilización, y por lo menos anualmente por un servicio profesional. Una limpieza más
frecuente puede ser Requiere como necesario. Es imperativo que el control compartimentos, quemadores y aire
circulante pasadizos del aparato se mantiene limpio.

No quemar combustibles sólidos en esta chimenea de gas.

No encender el quemador antes de verter todo el quemador media (roca de lava o Fuego hielo) en el quemador. Los medios de comunicación
deben estar uniformemente distribuida en el quemador.
Si durante la cocción inicial de fogata, por favor aléjate de el pozo de fuego durante 20 minutos como fuego media (roca de lava o Fuego ICE)
puede pop y golpear a alguien en la cara o de los ojos

No encender o usar el pozo de fuego si el quemador media (roca de lava o fuego ICE) están mojadas. Garantizar los medios son
completamente seca antes de encender el quemador como el calor intenso puede causar a los medios de comunicación a crack y pop .Siempre
coloque la tapa sobre el aparato cuando no esta en uso para evitar que el agua en contacto con los medios de comunicación.

Page 36 de 46

P445-772

INFORMACIÓN DE SEGURIDAD IMPORTANTE

Es seguro usar este producto para cualquier propós ito, excepto como se describe en este documento, incluyendo,
sin limitación, la cocina.

Precaución: el regulador de presión de gas propano suministrado con este aparato debe ser utilizado. Este
regulador está fijado para una presión de salida de 11 pulgadas de columna de agua.

Este aparato de gas al aire libre no está destinado a ser instalado en vehículos de recreo y / o barcos.

Antes de cada uso de este aparato de gas, abra el LP (propano líquido) Tanque cajón y inspeccionar el LP
Manguera. Si hay evidencia de desgaste excesivo o desgaste, o la manguera es cortada, debe sustituirse el
aparato de

gas

se ponga en f

u

ncionamiento. Usar sólo la sustitución de manguera especificadas en este manual.
Inspeccionar el quemador antes de cada uso del aparato. El quemador debe sustituirse que el aparato se ponga
en funcionamiento si es evidente que el quemador está dañado

Mantener la manguera de suministro de combustible fuera de las superficies calientes.

Si usted tiene alguna pregunta con respecto a la utilización de esta unidad, o encontrar que tu pozo de fuego
unidad necesita servicio, por favor póngase en contacto con Ashley Furniture Industries en el siguiente número.

1 [phone] servicio al cliente.

Page 37 de 46

P445-772

El cilindro de suministro de LP- Gas para uso con este aparato debe tener una capacidad de 20
lbs. Y debe estar equipado con un conector de tipo 1 y una OPD (protección contra sobrellenado
dispositivo).Ver Figura 1.

El cilindro de suministro de LP- Gas para ser utilizado debe ser construido y marcados de
conformidad con el pliego de condiciones para cilindros de gas LP, el Departamento de
transporte (DOT) o el estándar nacional de Canadá, CAN/CSA-B339, cilindro, esfera y tubos
para el transporte de mercancías peligrosas.

 Los cilindros deben ser almacenados al aire libre en un lugar bien ventilado, fuera del

alcance de los niños. Desconectado cilindros roscados tapones de válvula debe tener bien
instalado y no deben ser almacenados en un edificio, Garaje o cualquier otras áreas
cerradas.

 El sistema de suministro del cilindro debe estar dispuesto para la extracción de vapor.
 El cilindro del sistema de suministro de vapor debe estar arreglado para la retirada.
 El cilindro utilizado debe incluir un collar para proteger la válvula del cilindro.
 El cilindro debe incluir el collar para proteger la válvula del cilindro.
 Este aparato debe ser usado solamente al aire libre en un lugar bien ventilado y no debe

ser usado en un edificio, garaje o cualquier otro espacio cerrado.

 Este aparato sólo puede ser utilizado en un espacio libremente ventilado y no se utiliza

en un edificio, garaje o cualquier otro espacio cerrado.

 Cuando no se utiliza este aparato, el gas debe estar apagado en el cilindro de

suministro.

 Cuando este aparato no esté en uso, el gas debe estar apagado en el suministro del

cilindro.

 El almacenamiento de este electrodoméstico en interiores sólo se permite si el cilindro

está desconectado y retirado del aparato.

 El almacenamiento de este aparato en el interior solo es admisible si el cilindro esta

desconectado y quitado del aparato.

 Los cilindros deben almacenarse al aire libre en un área bien ventilada fuera del alcance

de los niños. Los cilindros desenchufados deben tener tapones de válvula roscados
herméticamente instalados y no deben almacenarse en un edificio, garaje o cualquier otra
área cerrada.

Los cilindros deben ser almacenados al aire libre en un lugar bien ventilado,
fuera del alcance de los niños. Desconectado cilindros roscados tapones de válvula debe
estar bien instalado y no debe estar almacenado en un edificio, Garaje o cualquier otra área
cerrada. Almacenar los cilindros en interiores o en espacios poco ventilados al aire

libre puede ocasionar lesiones corporales graves y / o la muerte

CSA (Asociación Canadiense de Estándares) certificada según ANSI Z21.97 • CSA

2.41-2016 "Aparatos de Gas Decorativos al Aire Libre".

INFORMACIÓ N DE SEGURIDAD IMPORTANTE

SOBRE GAS PROPANO (LP)

Figura 1

ESPECIFICACIONES

Entrada
Presión del

regulador de

50000 BTU / hrBTU / hr
11 pulgadas de

columna de agua

Gas Natural
Mínimo

7 pulgadas de columna
de agua

Autorizaciones a
las superficies

Lados: 48in. / 121.9cm Top: 72 in. / 182.9 cm

Page 38 de 46

P445-772

1PC

1PC

1BOX

1PC

1PC

1PC

1PC

L

K

J

I

H

1PC

1PC

G

F

E

D

C

B

A

Page 39

de 46

LISTA DE IDENTIFICACIÓN DE PIEZAS

Artículo

Cant.

1PC

2PCS

P445-772

1PC

1PC

M

B

E

A

D

C

F

G

J

K

L

I

H

M

Descripción

Vidrio Refractario ( Peso: 7kg)

Pila (AAA)
Tablero superior
Cubierta de PVC
Bastidor de la puerta
Tapa
Mango
Bastidor izquierdo
Bastidor derecho
Las guías de deslizamiento & El soporte del tanque
Barra de refuerzo

Bastidor trasero

Tubo de aluminio

Herramientas necesarias para el montaje (incluido): Llave Allen(N)

Q

P

O

N

N

O

P

Q

R

Page 40 de 46

P445-772

LISTA DE HARDWARE

Artículo

Descripción Cant.

Tornillo de1/4"*30

1PC

Llave Allen de 4mm

1PC

Arandela plana de ∅6.5*∅16

18PCS

Arandela de seguridad de 1/4"

2PCS

22PCS

Antes de comenzar el montaje de este producto, asegúrese de que todas las partes están
presentes. Comparar partes con contenido del paquete lista y herrajes lista de contenidos. Si
cualquier parte parece estar perdido o dañado no empiezan el montaje de este producto y llamar
a servicio al cliente de inmediato.

Tiempo de montaje estimado: 30 minutos

R

Embridado de M4*30

22PCS

S

Tornillo de 1/4"*40

2PCS

T

S

T

Tornillo de1/4"*20

1. Fije el bastidor trasero (L) al bastidor
izquierdo (H) y al bastidor derecho (I)
usando 4 tornillos de 1/4"*20 (O), 4
arandelas de seguridad de 1/4" (R) y 4
arandelas planas de ∅6,5*∅16 (Q),
mediante una llave Allen de 4 mm (N).

Page 41

de 46

INSTALACIÓN

P445-772

H

I

L

3. Fije los tres bastidores al tablero superior
(C) usando 8 tornillos de 1/4"*20 (O), 8
arandelas de seguridad de 1/4" (R) y 8
arandelas planas de ∅6,5*∅16 (Q),
mediante una llave Allen de 4 mm (N).

2. Dele la vuelta a la unidad y atornille las
guías de deslizamiento y el soporte del
tanque (J) al bastidor izquierdo (H) y al
bastidor derecho (I) usando 4 tornillos de
1/4"*20 (O), 4 arandelas de seguridad de
1/4" (R) y 4 arandelas planas de ∅6,5*∅16
(Q), mediante una llave Allen de 4 mm (N).

H

I

J

C

N

N

N

Page 42

de 46

P445-772

5. Fije el bastidor de la puerta (E) a las guías
de deslizamiento y al soporte del tanque (J)
usando 2 tornillos de 1/4"*30 (P), 2 tornillos
de 1/4"*20 (O), 4 arandelas de seguridad de
1/4" (R) y 4 arandelas planas de ∅6,5*∅16
(Q), mediante una llave Allen de 4 mm (N).

INSTALACIÓN

4. Fije el tubo de aluminio (M) y el mango
(G) al bastidor de la puerta (E) usando un
perno embridado de M4*25 (T) y luego, fije 2
barras de refuerzo (K) al tubo de aluminio
(M) usando 2 tornillos de 1/4"*40 (S), 2
arandelas de seguridad de 1/4" (R) y 2
arandelas planas de ∅6,5*∅16 (Q),
mediante una llave Allen de 4 mm (N).

E

K

K

M

N

E

N

J

6.

Vierta el vidrio refractario en el
recipiente para fuego.

PELIGRO

Para garantizar un funcionamiento
adecuado, el protector de este
quemador no debe cubrirse con vidrio
refractario.

OFF

Page 43

de 46

P445-772

INSTALACIÓN

9. Tire de la puerta para abrirla y coloque el
tanque de gas propano (no incluido) en el
soporte del tanque. Apriete los tornillos de
mariposa ya montados en sentido horario
para asegurar que el tanque de propano
esté fijo. Vuelva a colocar la puerta después
de que el tanque esté conectado al
regulador.

B

8. Asegúrese de que la perilla de control está
en la posición «OFF». Destornille la tapa del
pulsador del módulo de ignición ubicado en
el panel de control para acceder al
compartimento de la batería (B). El módulo
de ignición requiere una pila de tamaño AAA
(B).

F

7.

Coloque la tapa (F) sobre el recipiente
para fuego.

Page 44 de 46

P445-772

INSTALACIÓN

10. Gire la válvula del cilindro del tanque en
sentido horario para cerrar el tanque de
propano. Fije el regulador ya montado a la
válvula del cilindro girando la tuerca de
acoplamiento del regulador en sentido
horario. Asegúrese de que está firmemente
ajustado y apriete las conexiones con la
mano solamente. Abra la válvula del tanque.
Aplique una solución de agua jabonosa a la
conexión del regulador del tanque y a la
conexión de la manguera de la válvula para
comprobar que no haya fugas. Si se siguen
formando pompas de jabón, quiere decir
que hay una fuga. Si se encuentra una fuga,
cierre la válvula del tanque y apriete todas
las conexiones. NO UTILICE NUNCA UNA
LLAMA PARA COMPROBAR SI HAY
FUGAS.

La conversión a gas natural debe realizarse solamente por su proveedor de
gas natural o compañía de servicio. No es seguro que intente realizar la
conversión usted mismo y puede causar daños materiales, graves lesiones
corporales o la muerte.

CONVERSIÓN A GAS NATURAL

Esta unidad puede modificarse para funcionar con gas natural. Si
desea modificar la unidad, póngase en contacto con un representante
de Ashley Furniture y solicite PA50-1 (se vende por separado).

ISi la información de este manual no
se sigue totalmente, se puede
provocar un incendio o una
explosión, causando daños
materiales, graves lesiones
corporales o la muerte. Una
instalación incorrecta, ajuste,
reforma, reparación o
mantenimiento pueden provocar
lesiones o daños materiales. Lea
detalladamente las instrucciones de
instalación, funcionamiento y
mantenimiento antes de instalar o
reparar este equipo.

!

!

IMPORTANTE

ADVERTENCIA

GUARDE ESTAS INSTRUCCIONES

!

PELIGRO

Si huele a gas:

1.

Cierre el suministro de gas al aparato.

2.

Apague cualquier llama encendida.

3.

Si el olor persiste, manténgase alejado del aparato y llame
inmediatamente a su proveedor de gas o a los bomberos.

USC

PARE

PARE

Page 45 de 46

P445-772

INSTRUCCIONES DE ILUMINACIÓN

A la luz

1. Leer las instrucciones antes de iluminación.

2.Perilla de control debe estar en la posición "OFF".

3.Conectar el cilindro de propano (ver manual), abrir la válvula del cilindro.

4.Empuje y gire la perilla de control en sentido antihorario para "baja".

5.Presi

one el botón de encendido para encender el quemador en repetidas ocasiones.

6.Suelte el mando de control después de 45 segundos.

7. Si la inflamación no ocurre en 45 segundos, empuje y gire la perilla de control del quemador
a "off", espere 5 minutos, ventilador con papel de periódico o revista, y repita el
procedimiento de iluminación.

8. Si no la luz encendido quemador, usar un partido largo o largo encendedor de butano.

9.Después de que se encienda el quemador, ajustar la llama que llama deseada con la perilla de
control.

A extinguir

1.Girar y empujar la perilla de control de las agujas del reloj a la posición OFF.

2.Cerrar la válvula del cilindro, desconecte el cilindro de gas propano.

Antes de encender el aparato e intentar encenderlo, asegúrese de que el aparato esté afuera, en un área
bien ventilada y libre de cualquier residuo, y no entre en contacto con personas, animales, materiales
o estructuras ni cerca de ellas. El incumplimiento de las instrucciones anteriores puede resultar en
daños a la propiedad, lesiones corporales graves o la muerte.

Page 46 de 46

P445-772

MANTENIMIENTO

•

Antes de realizar cualquier mantenimiento siempre desconecte el tanque de gas propano.

•

Mantener la calefacción tema libre de materiales combustibles.

•

Inspeccione visualmente el quemador en busca de obstrucciones y mantenga el contenedor del
tanque libre y limpio de los desechos.

•

Use un cepillo suave para deshacerse de la suciedad y manchas leves, suelo

tras el quemador es completamente enfriado. Limpie con un paño suave.

•

Las duras condiciones climáticas pueden causar manchas difíciles, decoloración y
posiblemente picaduras de óxido.

•

Daño permanente puede ocurrir si entra en contacto con polvo o disolvente

pintado o componentes de plástico en esta unidad de calefacción.

•

Mantener la unidad de calefacción almacenados lejos de la luz directa del sol.

•

Si el almacenamiento de esta unidad interior, desconecte el tanque de gas propano a partir
de la válvula de gas.

•

No usar fabricante aprobado o suministrados Piezas / accesorios puede resultar

en un estado defectuoso y anular la garantía de esta unidad de calefacción.

•

Los depósitos de carbono pueden suponer un peligro de incendio; limpiar el reflector y
dentro del tubo de vidrio con agua y jabón si alguno de los depósitos de carbono están
presentes.

GUÍA DE SOLUCIÓN DE PROBLEMAS

Se recomienda que usted contacte a un técnico calificado si usted cree que el
aparato no funciona correctamente.

PROBLEMA CAUSA REMEDIO

Quemador no
enciende

No gas propano en
el quemador

Comprobar que la válvula del
tanque de gas está abierta. Gire la
perilla de control para "a" y empujar
la perilla de control. Asegúrese de
tanque de gas propano.

No hay chispa en electrodo

Revisa que la baterí a AAA es
instalado con negativo (-) final
primera y tiene un cargo.
Compruebe que el cable está
conectado al módulo de encendido.
Compruebe que el
electrodo no es agrietado o roto.

La falta de oxígeno

Eliminar el exceso de roca de lava s
o fueg

o ICES de todo el encendido

bien.

Quemador no
permanecerá
iluminado despué
s de la iluminació n

Termopar no está en llamas

Compruebe que la punta del
termopar es uniforme con la parte
superior del pozo de encendido.
Quite cualquier roca de lava del

pozo de encendido.

Conexión de termopar en la
válvula de control
principal está suelto

Apriete la tuerca de termopar en
la parte posterior de la válvula.

No hay rocas de lava en el
quemador

Cubrir el quemador con
hielo Instrucciones.
