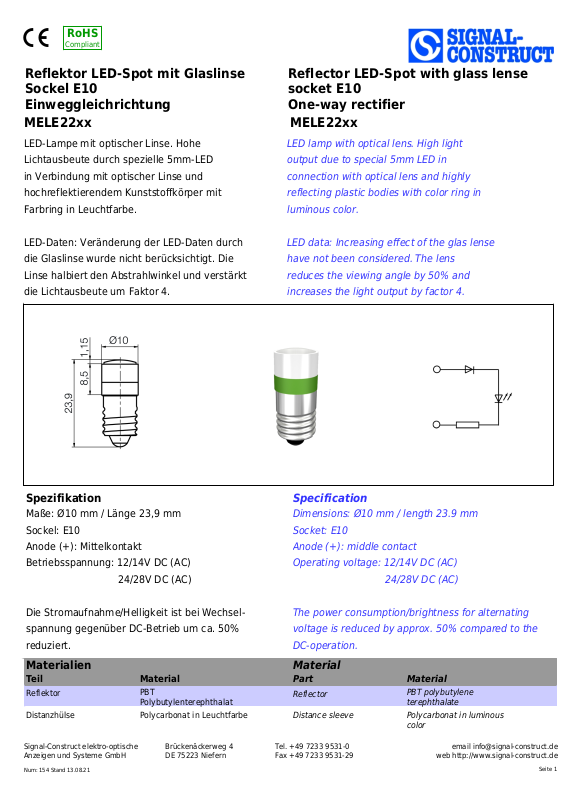

RoHS
Compliant
Reflektor LED-Spot mit Glaslinse
Sockel E10
Einweggleichrichtung
LED-Lampe mit optischer Linse. Hohe
Lichtausbeute durch spezielle 5mm-LED
in Verbindung mit optischer Linse und
hochreflektierendem Kunststoffkörper mit
Farbring in Leuchtfarbe.
LED-Daten: Veränderung der LED-Daten durch
die Glaslinse wurde nicht berücksichtigt. Die
Linse halbiert den Abstrahlwinkel und verstärkt
die Lichtausbeute um Faktor 4.
Reflector LED-Spot with glass lense
socket E10
One-way rectifier
MELE22xxMELE22xx
LED lamp with optical lens. High light
output due to special 5mm LED in
connection with optical lens and highly
reflecting plastic bodies with color ring in
luminous color.
LED data: Increasing effect of the glas lense
have not been considered. The lens
reduces the viewing angle by 50% and
increases the light output by factor 4.
SpecificationSpezifikation
Maße: Ø10 mm / Länge 23,9 mm
Sockel: E10
Anode (+): Mittelkontakt
Betriebsspannung: 12/14V DC (AC)
24/28V DC (AC)
Die Stromaufnahme/Helligkeit ist bei Wechselspannung gegenüber DC-Betrieb um ca. 50%
reduziert.
Materialien
Teil Material MaterialPart
Reflektor
Distanzhülse
Signal-Construct elektro-optische
Anzeigen und Systeme GmbH
Num: 154 Stand 13.08.21
PBT
Polybutylenterephthalat
Polycarbonat in Leuchtfarbe
Brückenäckerweg 4
DE 75223 Niefern
Dimensions: Ø10 mm / length 23.9 mm
Socket: E10
Anode (+): middle contact
Operating voltage: 12/14V DC (AC)
24/28V DC (AC)
The power consumption/brightness for alternating
voltage is reduced by approx. 50% compared to the
DC-operation.
Material
Reflector
Distance sleeve
Tel. +49 7233 9531-0
Fax +49 7233 9531-29
PBT polybutylene
terephthalate
Polycarbonat in luminous
color
email info@signal-construct.de
web http://www.signal-construct.de
Seite 1
Materialien
Material
Teil Material MaterialPart
Optik / Linse
Lagertemperatur -40°C/+100°C
Glas
Optic / lense
Operation Temperature -30°C/+75°CBetriebstemperatur -30°C/+75°C
Storage Temperature
OptionsOptionen
Sonderspannungen bis 60V Special voltages up to 60V
Sockel BA9s Socket BA9s
Glass
-40°C/+100°C
Artikel/ Part
Color
Voltage
Spannung
Farbe
MELE2202
12 V
rot
red
MELE2204
24 V
rot
red
MELE2212
12 V
gelb
yellow
MELE2214
24 V
gelb
yellow
MELE2242
12 V
blau
blue
MELE2244
24 V
blau
blue
MELE2254
24 V
warmweiß
warm white
MELE2262
12 V
weiß
white
MELE2264
24 V
weiß
white
MELE2272
12 V
grün
green
MELE2274
24 V
(1) Lebensdauer bei 25° C Umgebungstemperatur
Lebensdauer: Die Lebensdauer einer LED ist definiert als Abnahme der
Helligkeit auf 50% des Ausgangswertes
grün
green
Artikel-Text Part-Text
Lichtstärke
Luminous Intensity
LED-Lampe ROT 12V DC(AC) mit Glaslinse E10 LED-Spot RED 12V DC(AC) with glass lense E10
10.000 mcd/
@ 20,000 mA
LED-Lampe ROT 24V DC(AC) mit Glaslinse E10 LED-Spot RED 24V DC(AC) with glass lense E10
10.000 mcd/
@ 20,000 mA
LED-Lampe GELB 12V DC(AC) mit Glaslinse E10 LED-Spot YELLOW 12V DC(AC) with glass lense E10
10.000 mcd/
@ 20,000 mA
LED-Lampe GELB 24V DC(AC) mit Glaslinse E10 LED-Spot YELLOW 24V DC(AC) with glass lense E10
10.000 mcd/
@ 20,000 mA
LED-Lampe BLAU 12V DC(AC) mit Glaslinse E10 LED-Spot BLUE 12V DC(AC) with glass lense E10
6.020 mcd/
@ 20,000 mA
LED-Lampe BLAU 24V DC(AC) mit Glaslinse E10 LED-Spot BLUE 24V DC(AC) with glass lense E10
6.020 mcd/
@ 20,000 mA
LED-Lampe WARMWEISS 24V DC(AC) mit Glaslinse E10 LED-Spot WARM WHITE 24V DC(AC) with glass lense
4.700 mcd/
@ 20,000 mA
LED-Lampe WEISS 12V DC(AC) mit Glaslinse E10 LED-Spot WHITE 12V DC(AC) with glass lense E10
7.380 mcd/
@ 20,000 mA
LED-Lampe WEISS 24V DC(AC) mit Glaslinse E10 LED-Spot WHITE 24V DC(AC) with glass lense E10
7.380 mcd/
@ 20,000 mA
LED-Lampe GRÜN 12V DC(AC) mit Glaslinse E10 LED-Spot GREEN 12V DC(AC) with glass lense E10
12.000 mcd/
@ 20,000 mA
LED-Lampe GRÜN 24V DC(AC) mit Glaslinse E10 LED-Spot GREEN 24V DC(AC) with glass lense E10
14.800 mcd/
@ 20,000 mA
Vollwinkel
Viewing Angle
Lichtstrom
Leuchtdichte
Luminous Flux
luminous density
The life time of an LED is defined as decrease of brightness by 50% of
the initial value
Strom
Current
Illumination Level
Beleuchtungsstärke
17 mA
12 mA
17 mA
12 mA
15 mA
11 mA
11 mA
15 mA
11 mA
15 mA
11 mA
Power
Leistung
200 mW
280 mW
200 mW
280 mW
170 mW
270 mW
270 mW
170 mW
270 mW
170 mW
270 mW
Life-Time(1)
Lebensdauer
60000 h15° lm
60000 h15° lm
60000 h15° lm
60000 h15° lm
60000 h30° lm
60000 h30° lm
60000 h45° lm
60000 h45° lm
60000 h45° lm
60000 h30° lm
60000 h30° lm
Anzahl LED
Number of LED
1
1
1
1
1
1
1
1
1
1
1
LIT
Signal-Construct elektro-optische
Anzeigen und Systeme GmbH
Num: 154 Stand 13.08.21
Brückenäckerweg 4
DE 75223 Niefern
Tel. +49 7233 9531-0
Fax +49 7233 9531-29
email info@signal-construct.de
web http://www.signal-construct.de
Seite 2
Technische Änderungen vorbehalten. Datenblatt unterliegt nicht dem
Specifications are subject to change without notice.
Änderungsdienst.
The technical data are typical figures.Die angegebenen technischen Daten sind typische Durchschnittswerte.
Helligkeitswerte nach CIE127 falls nicht anders angegeben. Photometry according to CIE127 unless otherwise indicated.
