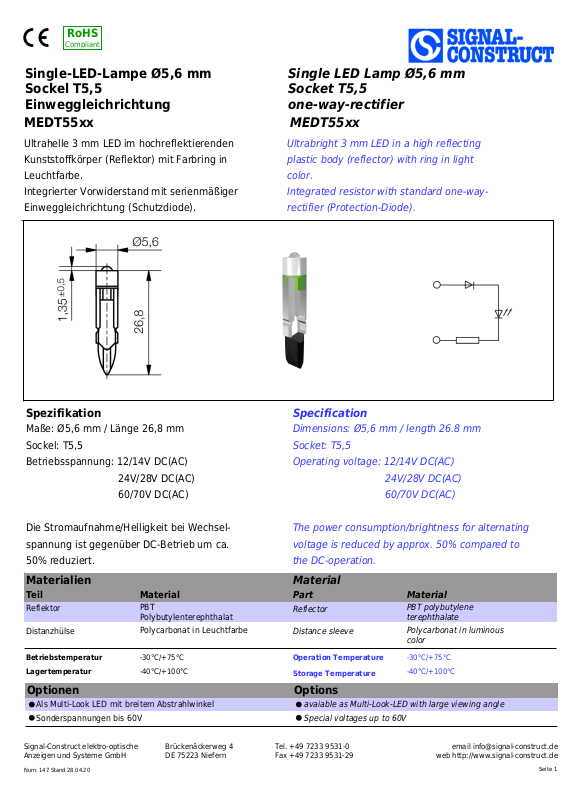

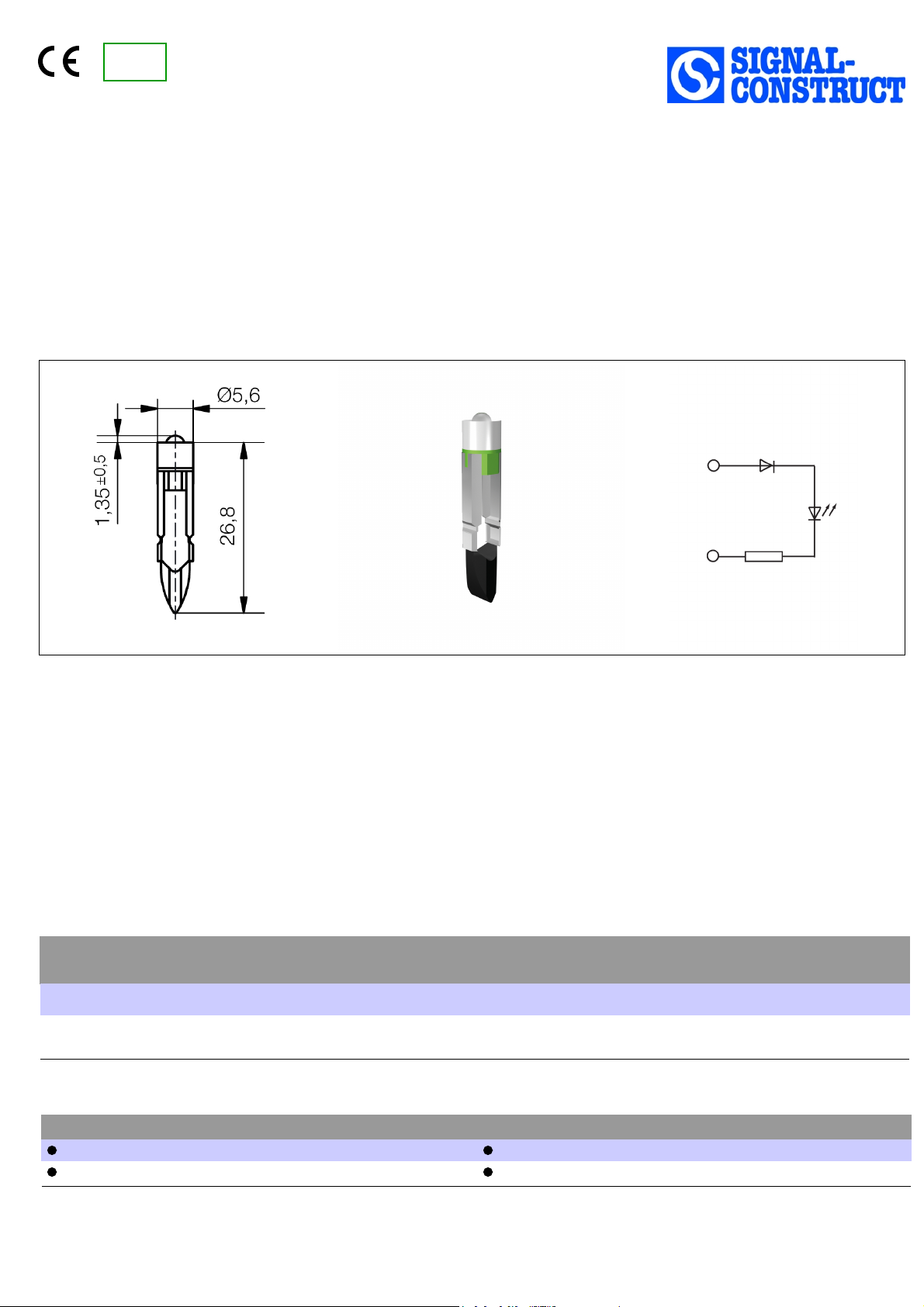

Single-LED-Lampe Ø5,6 mm
Sockel T5,5
Einweggleichrichtung
Ultrahelle 3 mm LED im hochreflektierenden
Kunststoffkörper (Reflektor) mit Farbring in
Leuchtfarbe.
Integrierter Vorwiderstand mit serienmäßiger
Einweggleichrichtung (Schutzdiode).
Single LED Lamp Ø5,6 mm
Socket T5,5
one-way-rectifier
MEDT55xxMEDT55xx
Ultrabright 3 mm LED in a high reflecting
plastic body (reflector) with ring in light
color.
Integrated resistor with standard one-way-
rectifier (Protection-Diode).
SpecificationSpezifikation
Maße: Ø5,6 mm / Länge 26,8 mm
Sockel: T5,5
Betriebsspannung: 12/14V DC(AC)
24V/28V DC(AC)
60/70V DC(AC)
Die Stromaufnahme/Helligkeit bei Wechselspannung ist gegenüber DC-Betrieb um ca.
50% reduziert.
Materialien
Teil Material MaterialPart
Reflektor
Distanzhülse
Lagertemperatur -40°C/+100°C
PBT
Polybutylenterephthalat
Polycarbonat in Leuchtfarbe
Dimensions: Ø5,6 mm / length 26.8 mm
Socket: T5,5
Operating voltage: 12/14V DC(AC)
24V/28V DC(AC)
60/70V DC(AC)
The power consumption/brightness for alternating
voltage is reduced by approx. 50% compared to
the DC-operation.
Material
Reflector
Distance sleeve
Operation Temperature -30°C/+75°CBetriebstemperatur -30°C/+75°C
Storage Temperature
PBT polybutylene
terephthalate
Polycarbonat in luminous
color
-40°C/+100°C
OptionsOptionen
Als Multi-Look LED mit breitem Abstrahlwinkel avaiable as Multi-Look-LED with large viewing angle
Sonderspannungen bis 60V Special voltages up to 60V
Signal-Construct elektro-optische
Anzeigen und Systeme GmbH
Num: 147 Stand 28.04.20
Brückenäckerweg 4
DE 75223 Niefern
Tel. +49 7233 9531-0
Fax +49 7233 9531-29
email [email protected]
web http://www.signal-construct.de
Seite 1
Page 2
Artikel/ Part
Color
Voltage
Spannung
Farbe
MEDT5502
12 V
rot
red
MEDT5504
24 V
rot
red
MEDT5506
60 V
rot
red
MEDT5512
12 V
gelb
yellow
MEDT5514
24 V
gelb
yellow
MEDT5516
60 V
gelb
yellow
MEDT5522
12 V
grün
green
MEDT5524
24 V
grün
green
MEDT5544
24 V
blau
blue
MEDT5562
12 V
weiß
white
MEDT5564
24 V
weiß
white
MEDT5566
60 V
weiß
white
MEDT5572
12 V
grün
green
MEDT5574
24 V
grün
green
MEDT5576
60 V
(1) Lebensdauer bei 25° C Umgebungstemperatur
Lebensdauer: Die Lebensdauer einer LED ist definiert als Abnahme der
Helligkeit auf 50% des Ausgangswertes
grün
green
Artikel-Text Part-Text
Lichtstärke
Luminous Intensity
LED-Lampe T5,5 ROT 12V DC/(AC) LED-Lamp T5,5 RED 12V DC/(AC)
2.400 mcd/
@ 20,000 mA
LED-Lampe T5,5 ROT 24V DC/(AC) LED-Lamp T5,5 RED 24V DC/(AC)
2.400 mcd/
@ 20,000 mA
LED-Lampe T5,5 ROT 60V DC/(AC) LED-Lamp T5,5 RED 60V DC/(AC)
2.400 mcd/
@ 20,000 mA
LED-Lampe T5,5 GELB 12V DC/(AC) LED-Lamp T5,5 YELLOW 12V DC/(AC)
1.800 mcd/
@ 20,000 mA
LED-Lampe T5,5 GELB 24V DC/(AC) LED-Lamp T5,5 YELLOW 24V DC/(AC)
1.800 mcd/
@ 20,000 mA
LED-Lampe T5,5 GELB 60V DC/(AC) LED-Lamp T5,5 YELLOW 60V DC/(AC)
1.800 mcd/
@ 20,000 mA
LED-Lampe T5,5 GRÜN 12V DC/(AC) LED-Lamp T5,5 GREEN 12V DC/(AC)
150 mcd/
@ 20,000 mA
LED-Lampe T5,5 GRÜN 24V DC/(AC) LED-Lamp T5,5 GREEN 24V DC/(AC)
150 mcd/
@ 20,000 mA
LED-Lampe T5,5 BLAU 24V DC/(AC) LED-Lamp T5,5 BLUE 24V DC/(AC)
2.760 mcd/
@ 20,000 mA
LED-Lampe T5,5 WEISS 12V DC/(AC) LED-Lamp T5,5 WHITE 12V DC/(AC)
3.680 mcd/
@ 20,000 mA
LED-Lampe T5,5 WEISS 24V DC/(AC) LED-Lamp T5,5 WHITE 24V DC/(AC)
3.680 mcd/
@ 20,000 mA
LED-Lampe T5,5 WEISS 60V DC/(AC) LED-Lamp T5,5 WHITE 60V DC/(AC)
3.680 mcd/
@ 20,000 mA
LED-Lampe T5,5 GRÜN 12V DC/(AC) LED-Lamp T5,5 GREEN 12V DC/(AC)
10.320 mcd/
@ 20,000 mA
LED-Lampe T5,5 GRÜN 24V DC/(AC) LED-Lamp T5,5 GREEN 24V DC/(AC)
10.320 mcd/
@ 20,000 mA
LED-Lampe T5,5 GRÜN 60V DC/(AC) LED-Lamp T5,5 GREEN 60V DC/(AC)
10.320 mcd/
@ 20,000 mA
Vollwinkel
Viewing Angle
Lichtstrom
Leuchtdichte
Luminous Flux
luminous density
The life time of an LED is defined as decrease of brightness by 50% of
the initial value
Strom
Current
Illumination Level
Beleuchtungsstärke
17 mA
16 mA
5 mA
17 mA
16 mA
5 mA
17 mA
16 mA
15 mA
14 mA
15 mA
5 mA
14 mA
15 mA
5 mA
Power
Leistung
200 mW
390 mW
310 mW
200 mW
390 mW
310 mW
200 mW
390 mW
370 mW
170 mW
340 mW
310 mW
170 mW
370 mW
310 mW
Life-Time(1)
Lebensdauer
60000 h40° lm
60000 h40° lm
60000 h40° lm
60000 h40° lm
60000 h40° lm
60000 h40° lm
60000 h50° lm
60000 h50° lm
60000 h36° lm
60000 h60° lm
60000 h60° lm
60000 h60° lm
60000 h30° 20 lm
60000 h30° 20 lm
60000 h30° 20 lm
Anzahl LED
Number of LED
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
