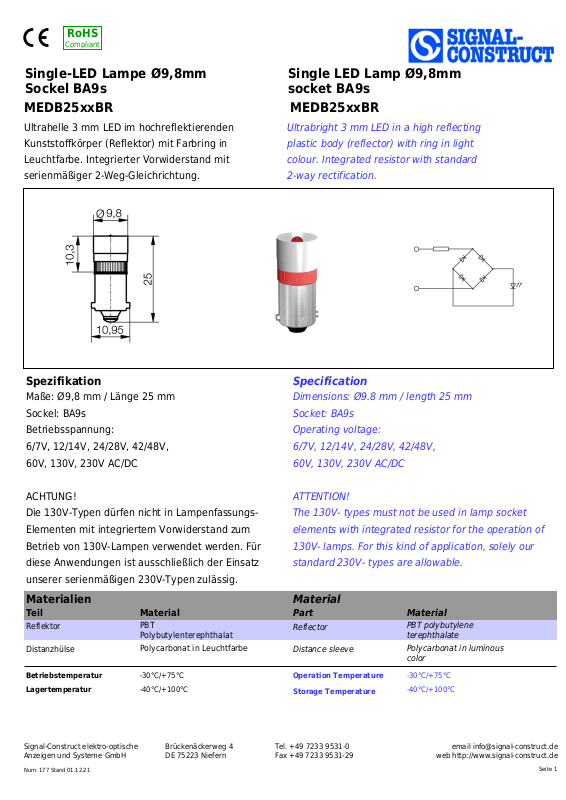

SIGNAL CONSTRUCT MEDB 2564BR Datasheet

RoHS

Compliant

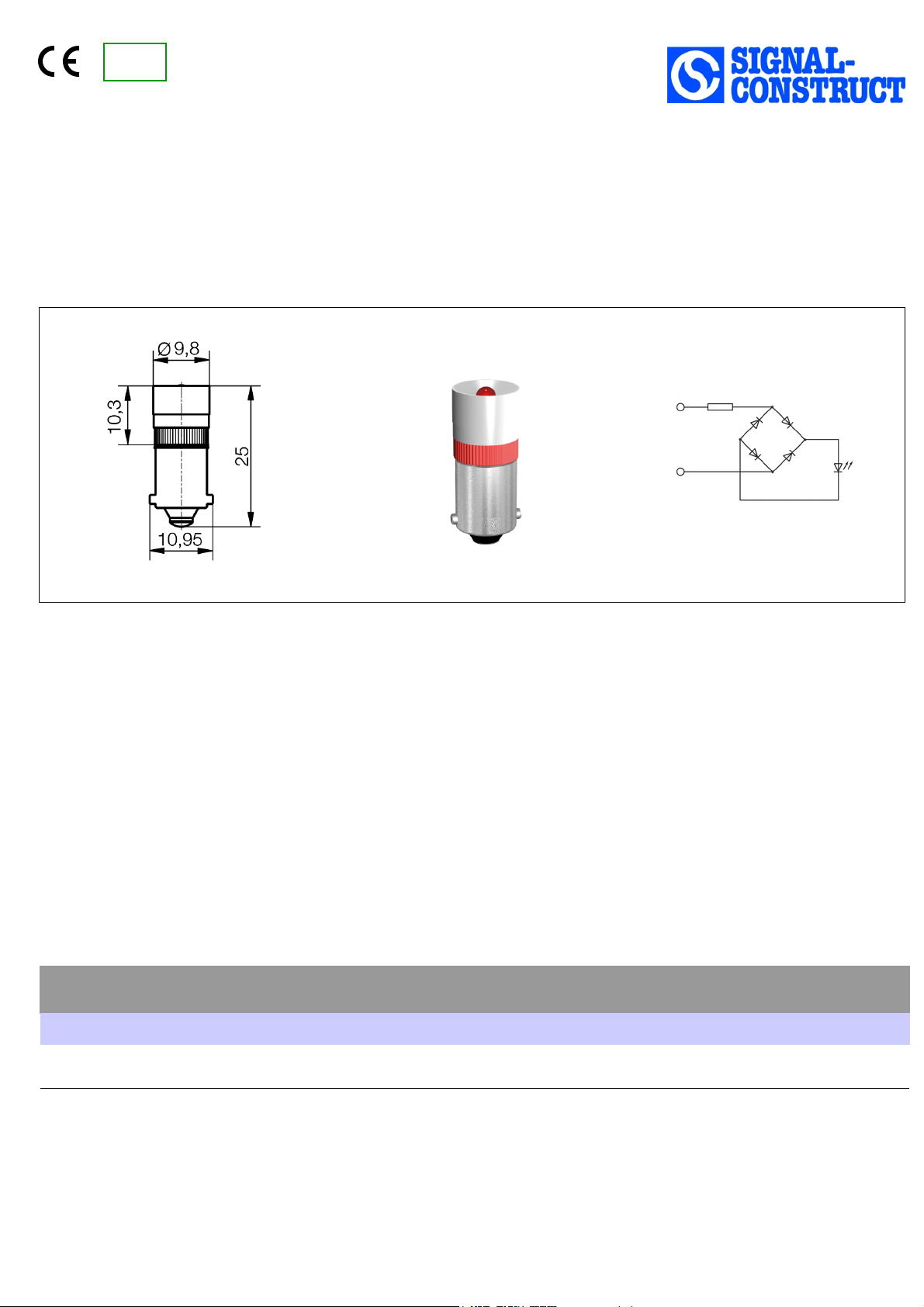

Single-LED Lampe Ø9,8mm
Sockel BA9s

Ultrahelle 3 mm LED im hochreflektierenden
Kunststoffkörper (Reflektor) mit Farbring in
Leuchtfarbe. Integrierter Vorwiderstand mit
serienmäßiger 2-Weg-Gleichrichtung.

Single LED Lamp Ø9,8mm
socket BA9s

MEDB25xxBRMEDB25xxBR

Ultrabright 3 mm LED in a high reflecting
plastic body (reflector) with ring in light
colour. Integrated resistor with standard
2-way rectification.

SpecificationSpezifikation

Maße: Ø9,8 mm / Länge 25 mm
Sockel: BA9s
Betriebsspannung:
6/7V, 12/14V, 24/28V, 42/48V,
60V, 130V, 230V AC/DC

ACHTUNG!
Die 130V-Typen dürfen nicht in Lampenfassungs­Elementen mit integriertem Vorwiderstand zum
Betrieb von 130V-Lampen verwendet werden. Für
diese Anwendungen ist ausschließlich der Einsatz
unserer serienmäßigen 230V-Typen zulässig.

Materialien

Teil Material MaterialPart

Reflektor

Distanzhülse

PBT
Polybutylenterephthalat

Polycarbonat in Leuchtfarbe

Dimensions: Ø9.8 mm / length 25 mm

Socket: BA9s

Operating voltage:

6/7V, 12/14V, 24/28V, 42/48V,

60V, 130V, 230V AC/DC

ATTENTION!

The 130V- types must not be used in lamp socket

elements with integrated resistor for the operation of

130V- lamps. For this kind of application, solely our

standard 230V- types are allowable.

Material

Reflector

Distance sleeve

PBT polybutylene
terephthalate

Polycarbonat in luminous
color

Lagertemperatur -40°C/+100°C

Signal-Construct elektro-optische
Anzeigen und Systeme GmbH

Num: 177 Stand 01.12.21

Brückenäckerweg 4
DE 75223 Niefern

Operation Temperature -30°C/+75°CBetriebstemperatur -30°C/+75°C

Storage Temperature

Tel. [phone]
Fax [phone]

-40°C/+100°C

email [e-mail]

web http://www.signal-construct.de

Seite 1

OptionsOptionen

Sockel E10 Socket E10

Artikel/ Part

Voltage

Spannung

MEDB2501BR

6 V

rot
red

MEDB2502BR

12 V

rot
red

MEDB2504BR

24 V

rot
red

MEDB2506BR

60 V

rot
red

MEDB2507BR

130 V

rot
red

MEDB2508BR

230 V

rot
red

MEDB2511BR

6 V

gelb
yellow

MEDB2512BR-Z

12 V

gelb
yellow

MEDB2514BR

24 V

gelb
yellow

MEDB2517BR

130 V

gelb
yellow

MEDB2518BR

230 V

gelb
yellow

MEDB2541BR

6 V

blau
blue

MEDB2542BR

12 V

blau
blue

MEDB2544BR

24 V

blau
blue

MEDB2547BR

130 V

blau
blue

MEDB2548BR

230 V

blau
blue

Color

Farbe

Artikel-Text Part-Text

Strom

Current

Lichtstärke

Luminous Intensity

Single-LED-Lampe rot 6/7V AC/DC BA9s L=25mm Single LED Lamp red 6/7V AC/DC BA9s L=25mm

2.400 mcd/
@ 20,000 mA

Single-LED-Lampe rot 12/14V AC/DC BA9s L=25mm Single LED Lamp red 12/14V AC/DC BA9s L=25mm

2.400 mcd/
@ 20,000 mA

Single-LED-Lampe rot 24/28V AC/DC BA9s L=25mm Single LED Lamp red 24/28V AC/DC BA9s L=25mm

2.400 mcd/
@ 20,000 mA

Single-LED-Lampe rot 60/70V AC/DC BA9s L=25mm Single LED Lamp red 60/70V AC/DC BA9s L=25mm

2.400 mcd/
@ 20,000 mA

Single-LED-Lampe rot 130V AC/DC BA9s L=25mm Single LED Lamp red 130V AC/DC BA9s L=25mm

2.400 mcd/
@ 20,000 mA

Single-LED-Lampe rot 230V AC/DC BA9s L=25mm Single LED Lamp red 230V AC/DC BA9s L=25mm

2.400 mcd/
@ 20,000 mA

Single-LED-Lampe gelb 6/7V AC/DC BA9s L=25mm Single LED Lamp yellow 6/7V AC/DC BA9s L=25mm

1.800 mcd/
@ 20,000 mA

Single-LED-Lampe gelb 12/14V AC/DC BA9s L=25mm Single LED Lamp yellow 12/14V AC/DC BA9s L=25mm

1.800 mcd/
@ 20,000 mA

Single-LED-Lampe gelb 24/28V AC/DC BA9s L=25mm Single LED Lamp yellow 24/28V AC/DC BA9s L=25mm

1.800 mcd/
@ 20,000 mA

Single-LED-Lampe gelb 130V AC/DC BA9s L=25mm Single LED Lamp yellow 130V AC/DC BA9s L=25mm

1.800 mcd/
@ 20,000 mA

Single-LED-Lampe gelb 230V AC/DC BA9s L=25mm Single LED Lamp yellow 230V AC/DC BA9s L=25mm

1.800 mcd/
@ 20,000 mA

Single-LED-Lampe blau 6/7V AC/DC BA9s L=25mm Single LED Lamp blue 6/7V AC/DC BA9s L=25mm

2.760 mcd/
@ 20,000 mA

Single-LED-Lampe blau 12/14V AC/DC BA9s L=25mm Single LED Lamp blue 12/14V AC/DC BA9s L=25mm

2.760 mcd/
@ 20,000 mA

Single-LED-Lampe blau 24/28V AC/DC BA9s L=25mm Single LED Lamp blue 24/28V AC/DC BA9s L=25mm

2.760 mcd/
@ 20,000 mA

Single-LED-Lampe blau 130V AC/DC BA9s L=25mm Single LED Lamp blue 130V AC/DC BA9s L=25mm

2.760 mcd/
@ 20,000 mA

Single-LED-Lampe blau 230V AC/DC BA9s L=25mm Single LED Lamp blue 230V AC/DC BA9s L=25mm

2.760 mcd/
@ 20,000 mA

Vollwinkel

Lichtstrom

Viewing Angle

Luminous Flux

Leuchtdichte

luminous density

Illumination Level

Beleuchtungsstärke

14 mA

15,4mA

15,8mA

12,6mA

5,6mA

3,9mA

14 mA

15,4mA

15,8mA

5,6mA

3,9mA

15 mA

13,2mA

14,9mA

5,6mA

3,9mA

Power

Leistung

90 mW

185 mW

380 mW

750 mW

730 mW

900 mW

90 mW

185 mW

380 mW

730 mW

900 mW

90 mW

160 mW

360 mW

730 mW

900 mW

Life-Time(1)

Lebensdauer

60000 h40° lm

60000 h40° lm

60000 h40° lm

60000 h40° lm

60000 h40° lm

60000 h40° lm

60000 h40° lm

60000 h40° lm

60000 h40° lm

60000 h40° lm

60000 h40° lm

60000 h36° lm

60000 h36° lm

60000 h36° lm

60000 h36° lm

60000 h36° lm

Anzahl LED

Number of LED

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

Signal-Construct elektro-optische
Anzeigen und Systeme GmbH

Num: 177 Stand 01.12.21

Brückenäckerweg 4
DE 75223 Niefern

Tel. [phone]
Fax [phone]

email [e-mail]

web http://www.signal-construct.de

Seite 2

Artikel/ Part

Color

Voltage

Spannung

Farbe

MEDB2561BR

6 V

weiß
white

MEDB2562BR

12 V

weiß
white

MEDB2564BR

24 V

weiß
white

MEDB2565BR

48 V

weiß
white

MEDB2566BR

60 V

weiß
white

MEDB2567BR

130 V

weiß
white

MEDB2568BR

230 V

weiß
white

MEDB2571BR

6 V

grün
green

MEDB2572BR

12 V

grün
green

MEDB2574BR

24 V

grün
green

MEDB2576BR

60 V

grün
green

MEDB2577BR

130 V

grün
green

MEDB2578BR

230 V

(1) Lebensdauer bei 25° C Umgebungstemperatur

Lebensdauer: Die Lebensdauer einer LED ist definiert als Abnahme der
Helligkeit auf 50% des Ausgangswertes

grün
green

Artikel-Text Part-Text

Lichtstärke

Luminous Intensity

Single-LED-Lampe weiß 6/7V AC/DC BA9s L=25mm Single LED Lamp white 6/7V AC/DC BA9s L=25mm

3.680 mcd/
@ 20,000 mA

Single-LED-Lampe weiß 12/14V AC/DC BA9s L=25mm Single LED Lamp white 12/14V AC/DC BA9s L=25mm

3.680 mcd/
@ 20,000 mA

Single-LED-Lampe weiß 24/28V AC/DC BA9s L=25mm Single LED Lamp white 24/28V AC/DC BA9s L=25mm

3.680 mcd/
@ 20,000 mA

Single-LED-Lampe weiß 42/48V AC/DC BA9s L=25mm Single LED Lamp white 42/48V AC/DC BA9s L=25mm

3.680 mcd/
@ 20,000 mA

Single-LED-Lampe weiß 60/70V AC/DC BA9s L=25mm Single LED Lamp white 60/70V AC/DC BA9s L=25mm

3.680 mcd/
@ 20,000 mA

Single-LED-Lampe weiß 130V AC/DC BA9s L=25mm Single LED Lamp white 130V AC/DC BA9s L=25mm

3.680 mcd/
@ 20,000 mA

Single-LED-Lampe weiß 230V AC/DC BA9s L=25mm Single LED Lamp white 230V AC/DC BA9s L=25mm

3.680 mcd/
@ 20,000 mA

Single-LED-Lampe grün 6/7V AC/DC BA9s L=25mm Single LED Lamp green 6/7V AC/DC BA9s L=25mm

9.200 mcd/
@ 20,000 mA

Single-LED-Lampe grün 12/14V AC/DC BA9s L=25mm Single LED Lamp green 12/14V AC/DC BA9s L=25mm

9.200 mcd/
@ 20,000 mA

Single-LED-Lampe grün 24/28V AC/DC BA9s L=25mm Single LED Lamp green 24/28V AC/DC BA9s L=25mm

9.200 mcd/
@ 20,000 mA

Single-LED-Lampe grün 60/70V AC/DC BA9s L=25mm Single LED Lamp green 60/70V AC/DC BA9s L=25mm

9.200 mcd/
@ 20,000 mA

Single-LED-Lampe grün 130V AC/DC BA9s L=25mm Single LED Lamp green 130V AC/DC BA9s L=25mm

9.200 mcd/
@ 20,000 mA

Single-LED-Lampe grün 230V AC/DC BA9s L=25mm Single LED Lamp green 230V AC/DC BA9s L=25mm

9.200 mcd/
@ 20,000 mA

Vollwinkel

Viewing Angle

Lichtstrom

Leuchtdichte

Luminous Flux

luminous density

The life time of an LED is defined as decrease of brightness by 50% of
the initial value

Strom

Current

Illumination Level

Beleuchtungsstärke

15 mA

13,2mA

14,9mA

14,5mA

12,3mA

5,6mA

3,9mA

15 mA

13,2mA

14,9mA

12,3mA

5,6mA

3,9mA

Power

Leistung

90 mW

160 mW

360 mW

700 mW

740 mW

730 mW

900 mW

90 mW

160 mW

360 mW

740 mW

730 mW

900 mW

Life-Time(1)

Lebensdauer

60000 h60° lm

60000 h60° lm

60000 h60° lm

60000 h60° lm

60000 h60° lm

60000 h60° lm

60000 h60° lm

60000 h30° lm

60000 h30° lm

60000 h30° lm

60000 h30° lm

60000 h30° lm

60000 h30° lm

Anzahl LED

Number of LED

1

1

1

1

1

1

1

1

1

1

1

1

1

LIT

Signal-Construct elektro-optische
Anzeigen und Systeme GmbH

Num: 177 Stand 01.12.21

Brückenäckerweg 4
DE 75223 Niefern

Tel. [phone]
Fax [phone]

email [e-mail]

web http://www.signal-construct.de

Seite 3

Technische Änderungen vorbehalten. Datenblatt unterliegt nicht dem

Specifications are subject to change without notice.

Änderungsdienst.

The technical data are typical figures.Die angegebenen technischen Daten sind typische Durchschnittswerte.

Helligkeitswerte nach CIE127 falls nicht anders angegeben. Photometry according to CIE127 unless otherwise indicated.
