RoHS
Compliant

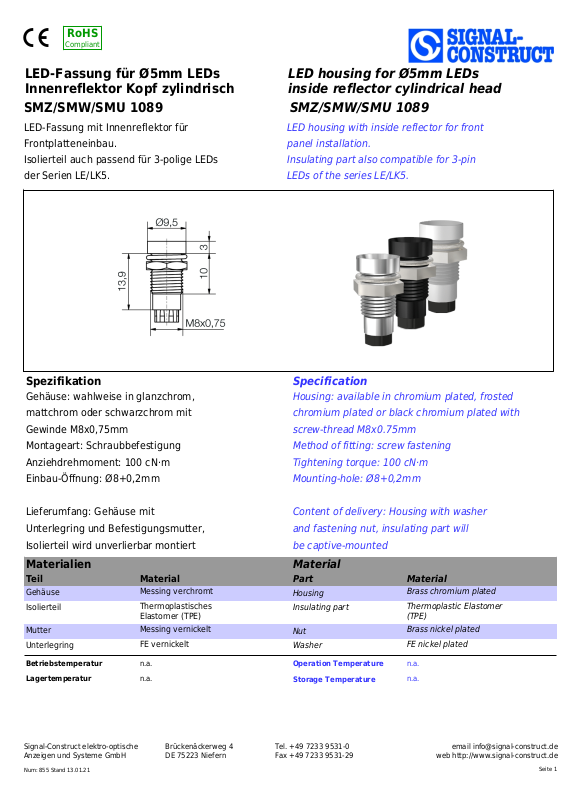

LED-Fassung für Ø5mm LEDs
Innenreflektor Kopf zylindrisch
LED-Fassung mit Innenreflektor für
Frontplatteneinbau.
Isolierteil auch passend für 3-polige LEDs
der Serien LE/LK5.
LED housing for Ø5mm LEDs
inside reflector cylindrical head
SMZ/SMW/SMU 1089SMZ/SMW/SMU 1089
LED housing with inside reflector for front
panel installation.
Insulating part also compatible for 3-pin
LEDs of the series LE/LK5.
SpecificationSpezifikation
Gehäuse: wahlweise in glanzchrom,
mattchrom oder schwarzchrom mit
Gewinde M8x0,75mm
Montageart: Schraubbefestigung
Anziehdrehmoment: 100 cN·m
Einbau-Öffnung: Ø8+0,2mm
Lieferumfang: Gehäuse mit
Unterlegring und Befestigungsmutter,
Isolierteil wird unverlierbar montiert
Materialien
Teil Material MaterialPart
Gehäuse
Isolierteil
Mutter
Unterlegring
Messing verchromt
Thermoplastisches
Elastomer (TPE)
Messing vernickelt
FE vernickelt
Housing: available in chromium plated, frosted
chromium plated or black chromium plated with
screw-thread M8x0.75mm
Method of fitting: screw fastening
Tightening torque: 100 cN·m
Mounting-hole: Ø8+0,2mm
Content of delivery: Housing with washer
and fastening nut, insulating part will
be captive-mounted
Material
Housing
Insulating part
Nut
Washer
Brass chromium plated
Thermoplastic Elastomer
(TPE)
Brass nickel plated
FE nickel plated
Lagertemperatur n.a.
Signal-Construct elektro-optische
Anzeigen und Systeme GmbH
Num: 855 Stand 13.01.21
Brückenäckerweg 4
DE 75223 Niefern
Operation Temperature n.a.Betriebstemperatur n.a.
Storage Temperature
Tel. +49 7233 9531-0
Fax +49 7233 9531-29
n.a.
email info@signal-construct.de
web http://www.signal-construct.de
Seite 1
OptionsOptionen
Auch mit LED und integriertem Vorwiderstand (optional) Also with LED and integrated resistor (option)
Artikel/ Part Artikel-Text Part-Text
Spannung
Voltage
SMZ1089
Farbe
Color
Info
LED-Fassung mit Innenreflektor für 5mm LEDs LED housing with inside refl. for 5mm LEDs
glanzchrom / chromium plated
Leistung
Power
Lebensdauer
Life-Time
SMW1089
SMU1089
Layout ZUB
Lebensdauer: Die Lebensdauer einer LED ist definiert als Abnahme der
Helligkeit auf 50% des Ausgangswertes
LED-Fassung mit Innenreflektor für 5mm LEDs LED housing with inside refl. for 5mm LEDs
mattchrom / frosted chromium plated
LED-Fassung mit Innenreflektor für 5mm LEDs LED housing with inside refl. for 5mm LEDs
schwarzchrom / black chromium plated
The life time of an LED is defined as decrease of brightness by 50% of
the initial value
Mounting exampleMontagebeispiel
LED wird in das Isolierteil gesteckt und von der Rückseite in das Gehäuse eingepresst. Alternativ kann die
LED auch in das Gehäuse eingeklebt werden.
Technische Änderungen vorbehalten. Datenblatt unterliegt nicht dem
Änderungsdienst.
Helligkeitswerte nach CIE127 falls nicht anders angegeben. Photometry according to CIE127 unless otherwise indicated.
Wir empfehlen das Dokument mit der Einstellung "Seitengröße
anpassen" zu Drucken
Wir achten bei Entwicklung und Herstellung unserer Produkte auf einen
möglichst geringen Einsatz von Ressourcen und auf niedrigen
Energiebedarf im Betrieb.
Bitte prüfen Sie, ob es unbedingt erforderlich ist, das gesamte
Dokument zu Drucken. So schonen Sie zusätzlich Ressourcen und
unsere Umwelt.
Signal-Construct elektro-optische
Anzeigen und Systeme GmbH
Num: 855 Stand 13.01.21
Brückenäckerweg 4
DE 75223 Niefern
The LED is set in the insulating part and pressed
from the back into the housing. Alternatively the
LED can be glued into the housing.
Specifications are subject to change without notice.
The technical data are typical figures.Die angegebenen technischen Daten sind typische Durchschnittswerte.
We recommend to print the document with option "Fit to Page"
We care for environment when producing and manufacturing our
products. Also we care for a low power consumption and a low
consumption of resources.
Please consider environmental responsibility before printing this
document
