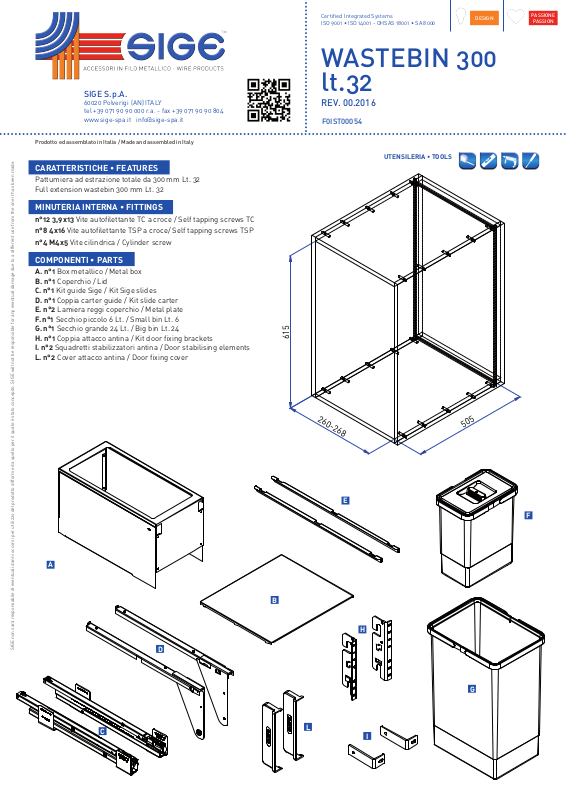

SIGE WASTEBIN 300 Installation Manual

Certified Integrated Systems
ISO 9001 • ISO 14001 - OHSAS 18001 • SA 8000

DESIGN

WASTEBIN 300

PASSIONE

PASSION

SIGE S.p.A.

60020 Polverigi (AN) ITALY
tel [phone] r.a. - fax [phone]
www.sige-spa.it [e-mail]

Prodotto ed assemblato in Italia / Made and assembled in Italy

CaratteristiChe • FeatUres

Pattumiera ad estrazione totale da 300 mm Lt. 32
Full extension wastebin 300 mm Lt. 32

MinUteria interna • Fittings

n°12 3,9x13 Vite autofilettante TC a croce / Self tapping screws TC
n°8 4x16 Vite autofilettante TSP a croce/ Self tapping screws TSP
n°4 M4x5 Vite cilindrica / Cylinder screw

CoMponenti • parts

A. n°1 Box metallico / Metal box
B. n°1 Coperchio / Lid
C. n°1 Kit guide Sige / Kit Sige slides
D. n°1 Coppia carter guide / Kit slide carter
E. n°2 Lamiera reggi coperchio / Metal plate
F. n°1 Secchio piccolo 6 Lt. / Small bin Lt. 6
G. n°1 Secchio grande 24 Lt. / Big bin Lt. 24

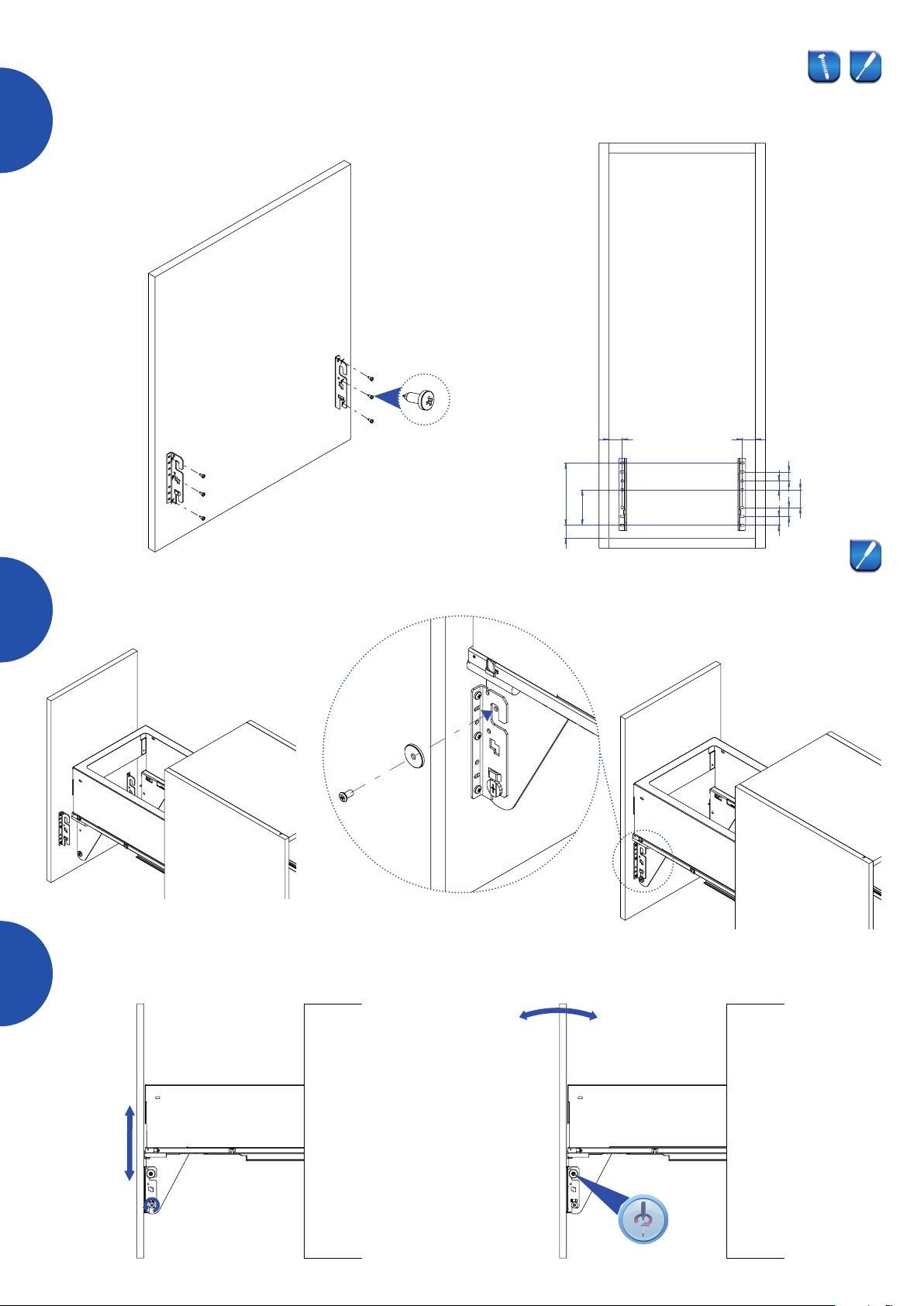

H. n°1 Coppia attacco antina / Kit door fixing brackets
I. n°2 Squadretti stabilizzatori antina / Door stabilising elements
L. n°2 Cover attacco antina / Door fixing cover

lt.32

REV. 00.2016

F0IST00054

Utensileria • tools

615

a

SIGE non sarà responsabile di eventuali danni occorsi per utilizzo del prodotto difforme da quello per il quale è stato concepito. SIGE will not be responsible for any eventual damage due to a different use from the one it has been made.

260-268

e

B

h

D

505

F

g

C

l

i

N°4 3,9x13 N°8 4x16

1

2

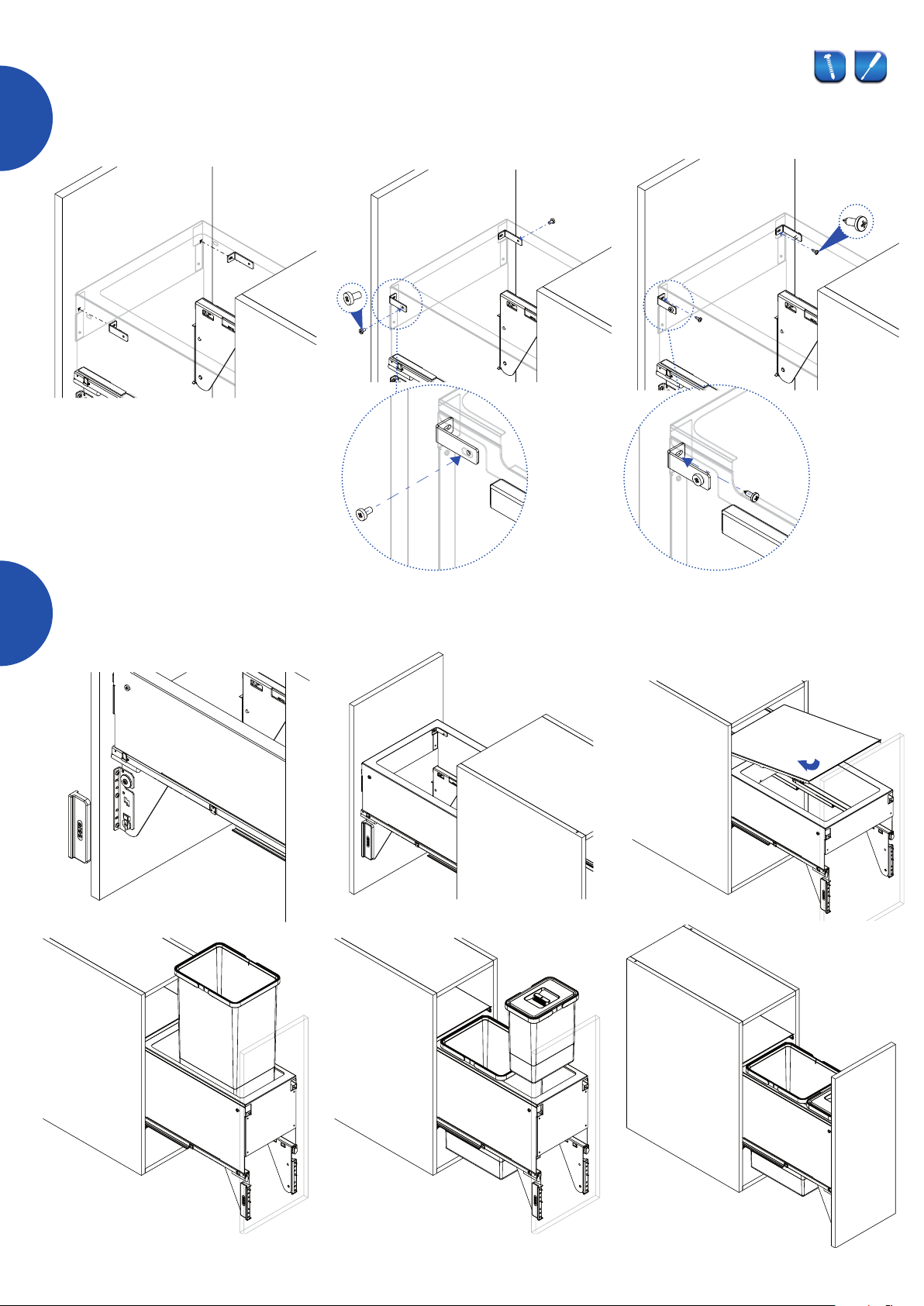

Fissare le guide C e le lamiere reggi coperchio E rispettando
le quote.

Inserire la coppia carter guide D nelle guide C. Put the kit slide carter D into the Sige slides C.

Fix the Sige slides C and the metal lid holder plate E respec­ting the quotes.

15 237 237

37 320

500

18

18

7

205

18

18

3

Avvitare il box metallico A nei carter guide D mediante le
apposite viti.

N°4 M4x5

Screw the metal box A into the kit slide carter D by using the
specific provided screws.
