Sierra Wireless AirCard

313U

www.sierrawireless.com

QUICK START GUIDE GUIDE DE DÉMARRAGE RAPIDE

Welcome to the AirCard 313U

Quick Start Guide

This Quick Start Guide provides instructions for installing and using your AirCard 313U.

Your package contains:

• AirCard 313U with TRU-Install

• This Quick Start Guide

• USB cable

• Screen clip

You can use the AirCard 313U with these operating systems:

• Windows® 7

• Windows Vista

• Windows XP

• Mac OS® X 10.5 or later Windows and Mac 64-bit editions are also supported.

USB connector

Power LED

Data LED

External antenna connectors

English

The AirCard 313U modem is TRU-Install enabled and does not require a CD for installation.

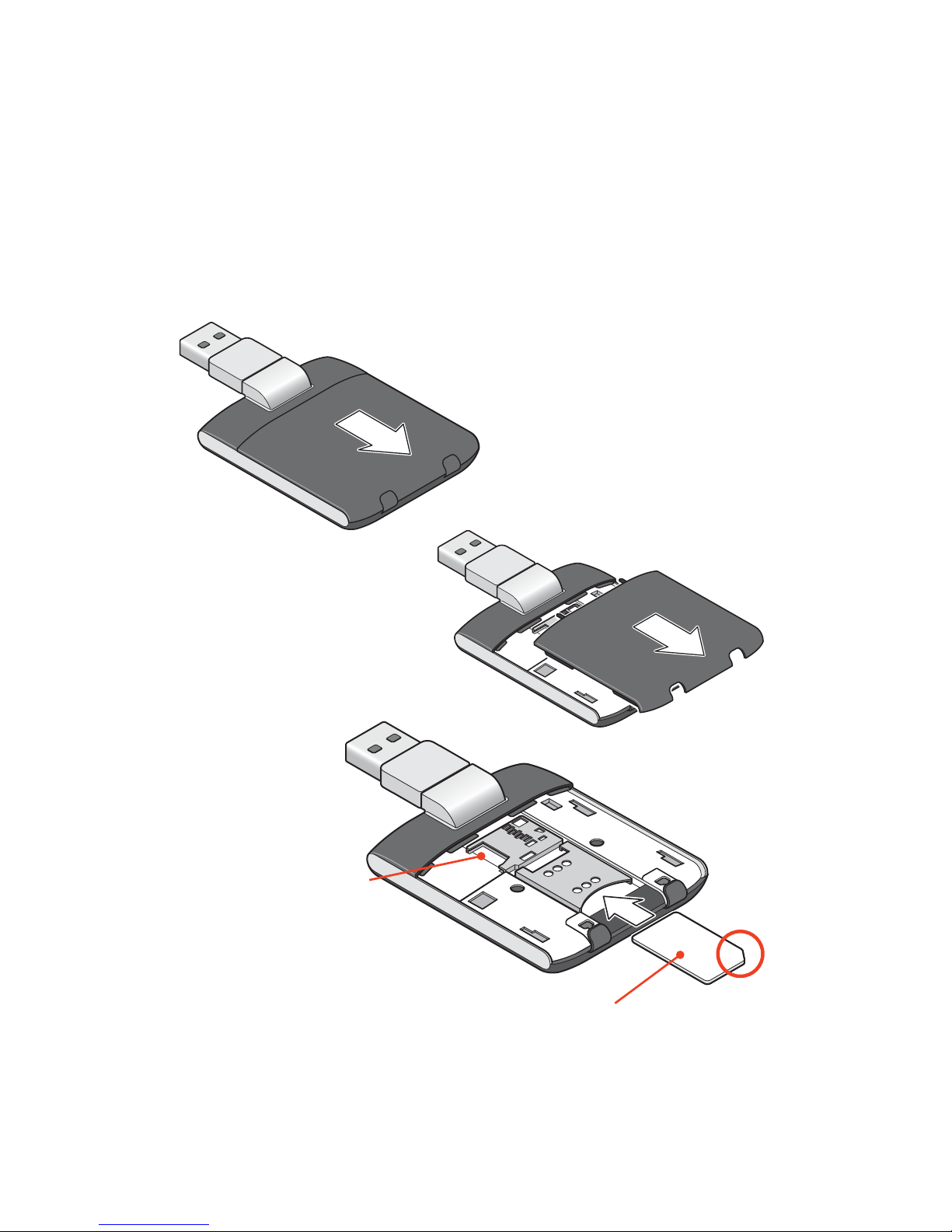

Remove the back cover and insert the SIM card as shown in the illustrations.

Installation

microSD slot

SIM card slot

SIM card

Replace the back cover.

Insert the AirCard 313U modem into the USB port.

Windows

The software installation process starts automatically. Follow the on-screen prompts to install Watcher. If the installation does not start automatically, see page 7.

Mac OS X

1. Double-click the installer package when it appears. If the installer package does not appear, see page 7.

2. Restart your computer when prompted to do so to complete the installation.

3. After the installation is complete, the message “A new network interface has been detected” appears.

4. Click the Network Preferences... button.

5. In the Network window, click Apply. Your AirCard 313U is ready to connect.

Windows 7 Mobile Broadband*

To connect to the network using Windows 7 Mobile Broadband:

1. Click the signal strength icon in the system tray. The Mobile Broadband connection window opens.

2. Select your network and click Connect.

Note: Features such as SMS are only available by using Watcher.

*This product has passed Microsoft-designed tests for a high standard of performance, reliability, and compatibility with Windows 7.

Using Watcher

Start Watcher (Windows)

To launch Watcher:

• Double-click the Watcher icon on your desktop.

• In Windows Vista or Windows 7, select

Start > All Programs > Sierra Wireless > AirCard Watcher.

• In Windows XP, select Start > Programs > Sierra Wireless > AirCard Watcher.

Start Watcher (Mac)

To launch Watcher:

• Click the Watcher icon in the dock.

• In Finder, select Go > Applications > AirCard Watcher.

The two LEDs show the current status of the AirCard 313U modem.

LED Operation

Color / State

Power LED Data LED

Off

Not powered

Unable to detect service

Blinking

—

4G (LTE) network detected

Blinking

Firmware is updating. Do not remove your AirCard 313U.

3G network detected

Blinking

Initializing

2G network detected

Solid

—

Connected to a 4G network

Solid

Powered on

Connected to a 3G network

Solid

AirCard 313U error

Connected to a 2G network

For LED troubleshooting information, see page 10.

Remove the AirCard 313U modem

Windows

1. Exit Watcher.

2. Remove the AirCard 313U modem by pulling it straight out from the USB port.

Mac OS X

1. Exit Watcher.

2. If a microSD card is inserted in the AirCard 313U modem, locate the AirCard 313U in Finder, select the drive, and click the Eject icon.

3. Remove the AirCard 313U modem by pulling it straight out from the USB port.

View the User Guide

The User Guide provides additional operating information, troubleshooting suggestions, and speciﬁ cations for the AirCard 313U modem.

• In Windows XP, select Start > Programs > Sierra Wireless and then double-click the PDF ﬁ le.

• In Windows Vista or Windows 7, select Start > All Programs > Sierra Wireless and then double-click the PDF ﬁ le.

• In Mac OS X, in Finder, select Go > Applications > Sierra Wireless and then double-click the PDF ﬁ le.

What do I do if the software installation does not start automatically (Windows) or I don't see the Installer package (Mac)?

ndow

uble-click

My Computer (Windows XP) or

puter (Windows Vista, Windows 7) on your desktop

. Click the TRU-Install drive.

nder the

TRU-I

nstall drive, open the

n folder and

double-click

etup.exe. Follow the on-screen prompts

to install the software.

For additional information about the Air

ard 313U, refer to the User Guide. If the software failed to install, you’ll ﬁ nd the User Guide in My Computer > TRU-Install >

Win (Windows XP) or

omputer > TRU-Install > Win

Windows Vista, Windows 7).

OS X

you do not see the Watcher window:

inder

nder Devices click AirCard 31

. Double-click the installer package

or additional information about your AirCard 313U, refer

o the User Guide. You’ll ﬁ nd it in

nder > Applications >

ierra Wireless

Frequently Asked Questions

Does the latest version of Watcher work with my other Sierra Wireless modems?

es, Watcher is backwards compatible with all Sierra Wireless USB and ExpressCard modems. It is not compatible with non-Sierra Wireless products.

When do I use the extension cable?

If the orientation of your computer’s USB port or the thickness of your computer are such that pressure is applied to the end or side of the AirCard 313U, you may damage the AirCard 313U or your computer. In such cases, do not insert the AirCard 313U directly into your computer’s USB port. Use the USB extension cable and laptop clip instead.

What are some ways I can optimize my data usage?

• Close any unnecessary applications running in the

background.

• Set the web browser’s home page to a web site with

minimal graphics (e.g. Google

™

• Conﬁ gure automatic software updates to notify you

before installation begins.

• Conﬁ gure Outlook

, Entourage®, or Mail to retrieve

emails less frequently or to retrieve them manually.

• Conﬁ gure Outlook, Entourage, or Mail to download

email headers only (i.e. not the full email).

What tools are available to help me monitor my data usage?

You can keep track of your data usage in Watcher. For details, see the User Guide (available in Windows — Start > All Programs > Sierra Wireless and in Mac Finder, select Applications > Sierra Wireless).

You can set Watcher to automatically check for updates. For more information see the Watcher Help (select Help > Help topics. )

Unable to connect?

1. Check the physical connection of the AirCard 313U.

(Remove and reinsert it.)

2. Try another USB port. Do not use a hub or any external

equipment.

Once connected, what do I do if I have trouble with my email account or Internet browser?

1. Check the browser settings:

a. Select File. Ensure there is no check mark next to

“Work Ofﬂ ine”.

b. Select Tools > Internet Options.

• General tab. Delete Cookies and Temp ﬁ les,

and clear History.

• Privacy tab. Disable the Pop-up Blocker.

• Connections tab > LAN settings. Ensure that

all check boxes are clear (no check marks).

• Advanced tab. Restore Default settings.

2. Consult the help systems on your email or Internet

browser to ﬁ nd troubleshooting help speciﬁ c to what you are doing.

Problems indicated by the LEDs:

Problem/Error Solution

The AirCard 313U modem has no power – the

LED

indicator is off.

Ensure the following:

• The AirCard 313U modem is properly inserted.

• The computer is turned on and not in standby mode (Windows) or Sleep mode (Mac).

No service is available – the

LED

indicator is off.

Try the following:

• Reorient your computer.

• If you are inside a building or near a structure that may be blocking the signal, change the position or location of your computer.

• Connect an external antenna.

• Contact your service provider regarding the status of the network or your account.

For additional troubleshooting information, refer to the User Guide or the Online Help.

Bienvenue au Guide de démarrage

rapide de l'AirCard 313U

Ce Guide de démarrage rapide fournit des instructions sur l'installation et l'utilisation de votre AirCard 313U.

L’emballage contient les éléments suivants :

• L'AirCard 313U avec TRU-Install

• Le présent guide de démarrage rapide

• Un câble d’extension USB

• Une attache pour ordinateur portable

Vous pouvez utiliser votre AirCard 313U avec n’importe lequel de ces systèmes d’exploitation :

• Windows

• Windows Vista

• Windows® XP (SP3 ou versions ultérieure)

• Mac OS

X 10.5 ou une version ultérieure Les versions 64 bits de Windows et Mac sont également prises en charge.

Connecteur USB

Connecteurs d’antenne externes

Voyants

Alimentation

Donnée

Français

L'AirCard 313U est compatible avec TRU-Install et ne nécessite pas de CD d’installation.

Retirez le couvercle arrière et insérez la carte SIM comme illustré.

Installation

Carte SIM

Replacez le couvercle arrière.

Carte microSD

Insérez l'AirCard 313U dans le port USB.

Windows

L’installation du logiciel commence automatiquement. Suivez les instructions qui s’afﬁ chent à l’écran pour installer le logiciel Watcher. Si l’installation ne commence pas automatiquement, référez-vous à la page 18.

Mac OS X

1. Double-cliquez sur le kit d'installation lorsqu'il apparaît. Si le kit d'installation n'apparaît pas, référez-vous à la page 18.

2. Suivez les instructions sur l’écran et redémmarer votre ordinateur aﬁ n de ﬁ naliser l’installation.

3. Une fois l'installation terminée, le message "Une nouvelle interface réseau a été détectée" apparaît.

4. Cliquez sur Préférences réseau.

5. Dans la fenêtre Réseau, cliquez sur Appliquer. Votre AirCard 313U est prête à se connecter.

Mobile Broadband (haut débit mobile)

sous Windows 7*

Pour vous connecter au réseau en utilisant Mobile Broadband sous Windows 7 :

1. Cliquez sur l'icône d’intensité du signal dans la barre des tâches système. La fenêtre de connexion Mobile Broadband s’ouvre.

2. Sélectionnez votre réseau et cliquez sur Se connecter.

Remarque : Des fonctionnalités telles que les SMS ne sont disponibles qu’en utilisant le Watcher.

*Ce produit a passé les tests conçus par Microsoft pour un haut niveau de performance, ﬁ abilité et compatibilité avec Windows 7.

Utilisation de Watcher

Lancer Watcher (Windows)

Pour lancer Watcher :

• Double-cliquez sur l'icône Watcher de votre bureau.

• Dans Windows Vista ou Windows 7, sélectionnez

Démarrer > Tous les programmes > Sierra Wireless > AirCard Watcher.

• Dans Windows XP, sélectionnez Démarrer > Programmes > Sierra Wireless > AirCard Watcher.

Lancer Watcher (Mac)

Pour lancer Watcher :

• Cliquer sur l'icône Watcher dans le Dock.

• Dans le Finder, sélectionnez Applications > Sierra Wireless > AirCard Watcher.

Voyants

L'AirCard 313U possède deux voyants qui indiquent l’état du modem.

Couleur/État Alimentation Donnée

Éteint

Non alimenté

Impossible de détecter le service

Clignotant

—

Réseau 4G (LTE) détecté

Clignotant

Le microprogramme est en cours de mise à jour. Ne retirez pas votre AirCard 313U.

Réseau 3G détecté

Clignotant

Initialisation

Réseau 2G détecté

Fixe

—

Connecté à un réseau 4G

Fixe

Sous tension

Connecté à un réseau 3G

Fixe

Erreur AirCard 313U

Connecté à un réseau 2G

Pour dépannage à l’aide des voyants, référez-vous à la page 22.

Retrait de l'AirCard 313U

Windows

1. Quittez Watcher.

2. Pour retirer l'AirCard 313U, tirez-la du port USB.

Mac OS X

1. Quittez Watcher.

2. Si une carte microSD se trouve dans l'AirCard 313U, recherchez le lecteur de la carte microSD dans le Finder, puis cliquez sur le bouton Éjecter.

3. Pour retirer l'AirCard 313U, tirez-la du port USB.

Aﬃ cher le Guide utilisateur

Le Guide utilisateur fournit des informations complémentaires sur l'utilisation, des suggestions pour le dépannage, ainsi que les spéciﬁ cations de l'AirCard 313U.

• Dans Windows Vista ou Windows 7, sélectionnez Démarrer > Tous les programmes > Sierra Wireless, puis double-cliquez sur le ﬁ chier PDF.

• Dans Windows XP, sélectionnez Démarrer > Programmes > Sierra Wireless, puis double-cliquez sur le ﬁ chier PDF.

• Dans Mac OS X, dans le Finder, sélectionnez Applications > Sierra Wireless, puis double-cliquez sur le ﬁ chier PDF.

Que faire si le programme d'installation ne démarre pas (Windows) ou si je ne vois pas le kit d'installation (Mac) ?

Windows

1. Double-cliquez Poste de travail (Windows XP) ou sur Ordinateur (Windows Vista, Windows 7) sur votre bureau.

2. Cliquez sur le lecteur TRU-Install.

3. Dans le lecteur TRU-Install, ouvrez le dossier Win, puis double-cliquez sur le ﬁ chier Setup.exe. Suivez les instructions qui s’afﬁ chent à l’écran pour installer le logiciel.

Pour plus d'informations, reportez-vous au Guide utilisateur. Si l'installation du logiciel a échoué, accédez au Guide utilisateur, disponible dans Ordinateur > TRU-

Install > Win (Windows Vista, Windows 7) ou dans Mon ordinateur > TRU-Install > Win (Windows XP).

Mac OS X

Si le programme d'installation ne s'afﬁ che pas :

1. Ouvrez le Finder.

2. Dans Périphériques, cliquez sur AirCard 313U.

3. Double-cliquez sur le programme d’installation.

Pour plus d'informations, reportez-vous au Guide utilisateur. Dans le Finder, sélectionnez Applications >

Sierra Wireless > AirCard Watcher.

Foire aux questions

La dernière version de Watcher fonctionne-telle avec mes autres modems Sierra Wireless ?

Oui, car Watcher est rétro-compatible avec tous les modems Sierra Wireless USB et ExpressCard. En revanche, il n’est pas compatible avec les produits autres que ceux de Sierra Wireless. Vous pouvez paramétrer Watcher aﬁ n qu’il recherche automatiquement les mises à jour disponibles. Pour de plus amples informations, reportez-vous à l’Aide de Watcher ; pour cela, cliquez sur Aide > Rubriques d’aide.

Quand dois-je utiliser le câble d’extension ?

Si l’orientation du port USB de l’ordinateur ou si l’épaisseur de ce dernier sont telles que de la pression est appliquée sur l’extrémité ou sur le côté du modem, vous risquez d’endommager votre modem ou votre ordinateur. Face à de telles situations, n’insérez pas le modem directement dans l’emplacement USB de votre ordinateur. Utilisez plutôt le câble d’extension pour ordinateur portable.

Comment puis-je optimiser mon utilisation des données ?

• Fermez toute application non indispensable s’exécutant en arrière-plan.

• Déﬁ nissez la page d’accueil de votre navigateur sur un site avec un minimum de graphiques (Google

™

, par

exemple).

• Choisissez d’être averti avant que l’installation des mises à jour logicielles automatiques ne commence.

• Conﬁ gurez Outlook

, Entourage® ou Mail pour qu’il télécharge les messages moins souvent ou pour les récupérer manuellement.

• Conﬁ gurez Outlook, Entourage ou Mail pour ne télécharger que les en-têtes et non les messages dans leur intégralité.

Quels outils peuvent m’aider à surveiller mon utilisation des données ?

Vous pouvez suivre votre utilisation des données dans Watcher. Pour plus de détails, reportez-vous au Guide

utilisateur (disponible dans Windows — Démarrer >

Tous les programmes > Sierra Wireless et dans Mac — Finder > Applications > Sierra Wireless).

Échec de connexion ?

1. Vériﬁ ez la connexion physique du modem. (Retirez-le puis réinsérez-le.)

2. Essayez un autre port USB. N’utilisez pas de hub ni d’autres types d’équipement externe.

Une fois connecté, que faire en cas de problème avec mon compte de messagerie ou

mon navigateur Internet ?

1. Vériﬁ ez les paramètres du navigateur :

a. Sélectionnez Fichier. Vériﬁ ez qu’aucune option de

type “Travailler hors ligne” n’est sélectionnée.

b. Sélectionnez Outils > Options Internet.

• Onglet Général. Supprimez les cookies et les

ﬁ chiers temporaires ; videz l’historique.

• Onglet Conﬁ dentialité. Désactivez le Bloqueur

de fenêtres publicitaires intempestives.

• Onglet Connexions > Paramètres du réseau local. Vériﬁ ez qu’aucune case n’est cochée.

• Onglet Avancés. Restaurez les paramètres par défaut.

2. Reportez-vous à l’aide de votre programme de messagerie ou de votre navigateur Internet pour obtenir des instructions spéciﬁ ques.

Problèmes indiqués par les voyants lumineux :

Problème/Erreur Solution

L'AirCard 313U n'est pas alimenté — le

voyant lumineux

est éteint

Vériﬁ ez ce qui suit :

• L'AirCard 313U a été correctement insérée.

• L'ordinateur est allumé et n'est pas en mode Veille (Windows ou Mac).

Aucun service n'est disponible — le voyant lumineux est éteint.

Essayez ce qui suit :

• Réorientez votre ordinateur.

• Si vous êtes à l'intérieur d'un bâtiment ou près d'une structure susceptible de bloquer le signal, changez l'ordinateur de place.

• Connectez-vous à une antenne externe.

• Contactez votre fournisseur de services pour connaître l'état du réseau ou de votre compte.

Pour plus d'informations sur le dépannage, reportez-vous au Guide utilisateur ou à l'Aide en ligne.

Heart of the Wireless Machine® is a registered trademark of Sierra Wireless. Watcher® is a trademark of Sierra Wireless, registered in the European Community. Sierra Wireless, the Sierra Wireless logo, and the red wave design are trademarks of Sierra Wireless. Windows® and Vista® are registered trademarks of Microsoft Corporation. Mac OS® is a trademark of Apple Inc., registered in the U.S. and other countries. Other trademarks are the property of their respective owners.

This product may contain technology developed by or for Sierra Wireless Inc. This product includes technology licensed from QUALCOMM 3G. This product is manufactured or sold by Sierra Wireless or its afﬁ liates under one or more patents licensed from Inter-Digital Group.

Le slogan « Heart of the Wireless Machine® » est une marque déposée de Sierra Wireless. Watcher

est une marque de Sierra Wireless, déposée dans l’Union Européenne. Sierra Wireless, le logo de Sierra Wireless et le sigle en forme de vague rouge sont des marques commerciales de Sierra Wireless. Windows® et Vista® sont marques déposée de Microsoft Corporation. Macintosh® est une marque de Apple Inc., déposée aux États-Unis et dans d’autres pays. Toutes les autres marques commerciales appartiennent à leurs propriétaires respectifs.

Ce produit peut comporter des technologies développées par ou pour Sierra Wireless, Inc et inclut des technologies sous licence de QUALCOMM 3G. Ce produit, fabriqué ou vendu par Sierra Wireless ou ses ﬁ liales, est protégé par un ou plusieurs brevets InterDigital Group sous licence.

2400016 Rev. 1.0

Sierra Wireless AirCard 313U Quick Start Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
