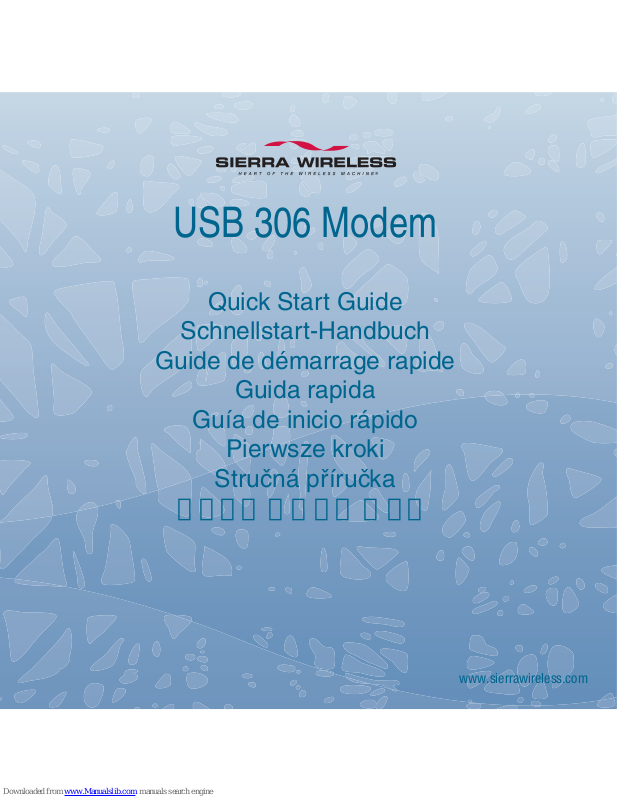

Sierra Wireless 306 Quick Start Manual

USB 306 Modem

www.sierrawireless.com

Quick Start Guide

Schnellstart-Handbuch

Guide de démarrage rapide

Guida rapida

Guía de inicio rápido

Pierwsze kroki

Stručná příručka

クイック  ス タ ート ガイド

Contents

English ............................................................................

Deutsch ...........................................................................

Français ..........................................................................

Italiano .............................................................................

Español ...........................................................................

Português ........................................................................

Polski ...............................................................................

Česky ..............................................................................

日本語 .............................................................................

1

4

7

10

13

16

19

22

25

You can use your USB 306 modem
with any of these operating systems:

• Windows

®

Vista

®

• Windows Vista 64

• Windows XP

• Windows XP x64

External antenna connector

microSD

™

slot

USB connector

Cap

LEDs

Data

Power

USIM card slot

1

Welcome to the USB 306 modem

Your package contains:

• USB 306 modem with TRU-Install

™

• This Quick Start Guide

• USB extension cable

• Laptop clip

• Lanyard

• Carrying pouch

Depending on your carrier, your package may also contain a
microSD

™

card.

2

2

3

1

Insert the USB 306 modem into the USB slot.

This modem is TRU-Install enabled and does not require a CD for installation.

Remove the cap from the end of the modem and insert the SIM
card into the top slot, as shown in the illustration. Push the SIM
card in slightly beyond the edge of the plastic housing − until it
clicks into place. To remove it, push it in and then release it.

SIM

USB 306 modem

Click Connect. If you are prompted to confi gure a profi le, click Yes. The
Connections window opens to the Profi les pane. From the list of default profi les,
select your service provider. If your service provider is not on the list, contact them.

Click OK. The USB 306 modem is ready to use.

To access the Help system in 3G Watcher, select Help > Help topics.

Install your USB 306 modem

English

The software installation process starts automatically. If it does not:

1. Double-click My Computer (Windows XP) or Computer (Windows Vista)
on your desktop.

2. Click the TRU-Install drive.

3. Under the TRU-Install drive, open the Win folder and double-click

Setup.exe. Follow the onscreen prompts to install the software.

3

Attach the lanyard

To keep everything together, it’s a good idea to thread the lanyard through the cap and the modem, as shown in
the illustrations.

1 2

3 4

USB-Stecker

microSD

™

Einbauschlitz

SIM-Karte Einbauschlitz

Kappe

Externer Antennenanschluss

LEDs

Daten

Stromversorgung

Sie können Ihr USB 306-Modem mit einem
der folgenden Betriebssysteme verwenden:

• Windows

®

Vista

®

• Windows Vista 64

• Windows XP

• Windows XP x64

Ihr Paket enthält:

• USB 306-Modem mit TRU-Install

™

• Dieses Schnellstart-Handbuch

• USB-Verlängerungskabel

• Laptop-Clip

• Umhängeband

• Tragetasche

In Abhängigkeit Ihres Betreibers kann Ihr Packet
auch eine microSD

™

-Karte enthalten.

4

Wilkommen zum USB 306-Modem

Deutsch

5

2

3

1

Stecken Sie das USB 306-Modem in den USB-Steckplatz ein. Die
Softwareinstallation wird automatisch gestartet. Wenn dies nicht
der Fall ist:

1. Doppelklicken Sie auf Ihrem Desktop auf Arbeitsplatz
(Windows XP) oder Computer (Windows Vista).

2. Klicken Sie auf das Laufwerk TRU-Install.

3. Öffnen Sie unter dem TRU-Install-Laufwerk den Ordner
Win und doppelklicken Sie auf Setup.exe. Befolgen Sie
die Anweisungen auf dem Bildschirm, um die Software zu
installieren.

Dieses Modem ist TRU-Install-fähig und benötigt für die Installation keine CD.

Entfernen Sie die Kappe vom Ende des Modems und setzen Sie
die SIM-Karte, wie in der Abbildung zu sehen, in den obersten
Steckplatz ein. Schieben Sie die SIM-Karte knapp unter den Rand
des Plastikgehäuses, bis sie mit einem Klick einrastet. Zum Ent­fernen der Karte drücken Sie die Karte hinein und lösen Sie sie.

Klicken Sie auf Verbinden. Wenn Sie dazu aufgefordert werden, ein Profi l zu
konfi gurieren, klicken Sie auf Ja.
Das Fenster Verbindungen wird auf der Registerkarte Profi le geöffnet. Wählen Sie in der
Liste der Standardprofi le Ihren Dienstanbieter aus. Wenn Ihr Dienstanbieter nicht in der
Liste angezeigt wird, müssen Sie mit ihm Kontakt aufnehmen.

Klicken Sie auf OK. Das USB 306-Modem kann nun verwendet werden.

Um das Hilfesystem in 3G Watcher aufzurufen, wählen Sie die Optionsfolge Hilfe >
Hilfethemen.

Installieren Ihres USB 306-Modems

USB 306-Modem

SIM

6

Befestigen des Umhängebandes

Um alles zusammenzuhalten, ist es empfehlenswert, die Schlaufe durch die Kappe und das Modem zu führen, wie
in der Abbildung zu sehen.

1 2

3 4

Capuchon

Connecteur d’antenne externe

Carte microSD

™

Carte SIM

Connecteur USB

Voyants

Donnée

Alimentation

L’emballage contient les éléments suivants :

• Le modem USB 306 avec TRU-Install

™

• Le présent guide de démarrage rapide

• Un câble d’extension USB

• Une attache pour ordinateur portable

• Une lanière

• Un étui de transport

Selon votre opérateur, l’emballage peut également
contenir une carte mémoire MicroSD

™

.

7

Présentation du modem sans fi l USB 306

Vous pouvez utiliser votre modem USB 306 avec
n’importe lequel de ces systèmes d’exploitation :

• Windows

®

Vista

®

• Windows Vista 64

• Windows XP

• Windows XP x64

8

2

3

1

Insérez le modem USB 306 dans le port USB. La procédure
d’installation du logiciel démarre automatiquement. Si ce n’est
pas le cas:

1. Double-cliquez Poste de travail (Windows XP) ou sur
Ordinateur (Windows Vista) sur votre bureau.

2. Cliquez sur le lecteur TRU-Install.

3. Dans le lecteur TRU-Install, ouvrez le dossier Win, puis
double-cliquez sur Setup.exe. Suivez les instructions qui
s’affi chent à l’écran pour installer le logiciel.

Ce modem est compatible avec TRU-Install et ne nécessite pas de CD d’installation.

Retirez le capuchon de l’extrémité du modem et insérez la carte
SIM dans l’emplacement du haut, comme illustré ci-contre.
Enfoncez légèrement la carte SIM sur le bord du boîtier en
plastique jusqu’à ce qu’un clic se fasse entendre. Pour la retirer,
enfoncez-la légèrement puis faites-la sortir.

Carte
SIM

Modem USB 306

Cliquez sur Se connecter. Si vous êtes invités à confi gurer un profi l, cliquez
sur Oui. L’onglet Profi ls de la fenêtre Connexions s’ouvre. Sélectionnez votre
fournisseur de services dans la liste des profi ls par défaut. Si votre fournisseur de
services ne se trouve pas dans la liste, contactez-le.

Cliquez sur OK. Le modem USB 306 est prêt à l’emploi.

Pour accéder à l’aide de 3G Watcher, sélectionnez Aide > Rubriques d’aide.

Installation de votre modem USB 306

Français

9

Fixation de la lanière

1 2

3 4

Pour conserver tous les éléments ensemble, nous vous conseillons de faire passer la lanière dans le capuchon et
le modem, comme illustré ci-dessous.

Slot scheda microSD

™

Connettore USB

Slot scheda SIM

Cappuccio

Connettore antenna esterna

LED

Dati

Alimentazione

La confezione comprende:

• Modem USB 306 con TRU-Install

™

• La presente Guida rapida

• Cavo di estensione USB

• Clip per laptop

• Cordoncino

• Custodia

In base al gestore di telefonia, la confezione potrebbe
inoltre comprendere una scheda microSD

™

.

10

Modem USB 306

Il modem USB 306 può essere utilizzato
con tutti i seguenti sistemi operativi:

• Windows

®

Vista

®

• Windows Vista 64

• Windows XP

• Windows XP x64

Italiano

11

2

3

1

Inserire il modem USB 306 nello slot USB. Il processo di
installazione del software inizia automaticamente. Se tale processo
non viene avviato:

1. Fare doppio clic su Risorse del computer (Windows XP) o
Computer (Windows Vista) sul desktop.

2. Fare clic sull’unità TRU-Install.

3. Nell’unità TRU-Install, aprire la cartella Win e fare doppio clic
su Setup.exe. Per installare il software, seguire le istruzioni
visualizzate.

Questo modem è abilitato di TRU-Install e non richiede un CD per l’installazione.

Rimuovere il cappuccio dall’estremità del modem
e inserire la scheda SIM nello slot superiore, come
indicato nell’illustrazione. Inserire la scheda SIM spingendola
leggermente oltre il bordo dell’alloggiamento in plastica, fi no
a quando non scatta in sede. Per rimuoverla, spingerla verso
l’interno e rilasciarla.

SIM

Modem USB 306

Fare clic su Connetti. Se viene richiesto di confi gurare un profi lo, fare clic su Sì. La
fi nestra Connessioni si apre nel riquadro Profi li. Selezionare il proprio provider di servizi
dall’elenco di profi li predefi niti. Se il provider di servizi non
è presente nell’elenco, bisogna contattarlo.

Fare clic su OK. È ora possibile utilizzare il modem USB 306.

Per accedere alla guida in linea di 3G Watcher, selezionare
? > Argomenti della guida.

Installare il modem USB 306

12

Fissare il cordoncino

Per tenere insieme tutti i componenti è opportuno far passare il cordoncino attraverso il cappuccio e il modem,
come indicato nelle illustrazioni.

1 2

3 4

Ranura para Tarjeta microSD

™

Ranura para Tarjeta USIM

Tapa

Conector USB

Conector de antena exterior

Indicadores LED

Datos

Alimentación

Contenido del paquete:

• Módem USB 306 con TRU-Install

™

• Esta guía de inicio rápido

• Cable de extensión USB

• Clip para acoplarlo al portátil

• Cordón

• Bolsa de transporte

Dependiendo del proveedor de servicio, el paquete también
puede incluir una tarjeta de memoria microSD

™

.

13

Bienvenido al módem USB 306

Puede utilizar el módem USB 306 con
cualquiera de estos sistemas operativos:

• Windows

®

Vista

®

• Windows Vista 64

• Windows XP

• Windows XP x64

14

2

3

1

Introduzca el módem USB 306 en la ranura USB. El proceso de
instalación del software comienza automáticamente. Si no lo hace:

1. Haga doble clic en Mi PC (Windows XP) o Equipo (Windows
Vista) en el escritorio.

2. Haga clic en la unidad TRU-Install.

3. En la unidad TRU-Install, abra la carpeta Win y haga doble
clic en Setup.exe. Siga las instrucciones que aparecen en la
pantalla para instalar el software.

Este módem dispone de TRU-Install y no necesita un CD de instalación.

Quite la tapa del extremo del módem e inserte la tarjeta SIM
en la ranura superior, tal y como se muestra en la ilustración.
Introduzca la tarjeta SIM empujándola un poco más allá del borde
de la cubierta plástica, hasta que escuche un clic que indica que
está en su sitio. Para retirarla, empújela y suéltela a continuación.

Módem USB 306

Haga clic en Conectar. Si se le pide que confi gure un perfi l, haga clic en Sí. La ventana
Conexiones aparece en el panel Perfi les. En la lista de perfi les predeterminados, seleccione su
proveedor de servicios. Si el proveedor de servicios no aparece en la lista, póngase en contacto
con él.

Haga clic en Aceptar. El módem USB 306 ya está listo para utilizarse.

Para acceder al sistema de ayuda de 3G Watcher, seleccione Ayuda > Temas de ayuda.

Instale el módem USB 306

SIM

Español

15

Acople el cordón

Para tenerlo todo junto, es buena idea ensartar el cordón en la tapa y el módem, tal y como
muestran las ilustraciones.

1 2

3 4

Conector de antena externa

Slot de cartão microSD

™

Tampa de
proteção

Slot de cartão SIM

Conector USB

LEDs

Dados

Alimentação

A embalagem contém:

• Modem USB 306 com TRU-Install™

• Este Guia de início rápido

• Cabo de extensão USB

• Clipe para laptop

• Cordão

• Estojo

Dependendo de sua operadora, o pacote
também terá um cartão microSD™.

Bem-vindo ao modem USB 306

Você pode usar o modem USB 306 com
qualquer um destes sistemas operacionais:

• Windows

®

Vista

®

• Windows Vista 64

• Windows XP

• Windows XP x64

16

Português

2

3

1

Insira o modem USB 306 no slot USB. O processo inicia-se
automaticamente a instalação do software. Se não tiver:

1. Clique duas vezes em Meu computador (no Windows XP)
ou em Computador (no Windows Vista) em sua área de
trabalho.

2. Clique na unidade do TRU-Install.

3. Sob a unidade do TRU-Install, abra a pasta Win e clique duas
vezes em Setup.exe. Siga as instruções da tela para instalar
o software.

Este modem é habilitado para TRU Install e não requer um CD para a instalação.

Remova a tampa de proteção da ponta do modem e insira o
cartão SIM no slot superior, como mostrado na ilustração. Em­purre o cartão SIM um pouco além da borda do corpo de plástico
até que ele encaixe, com um clique. Para removê-lo, empurre-o
e, em seguida, solte-o.

SIM

Modem USB 306

Clique em Conectar. Se for solicitado a confi gurar um perfi l, clique em Sim. A janela
Conexões é exibida com o painel Perfi s. Na lista de perfi s padrão, selecione o seu provedor de
serviços. Se o seu provedor de serviços não estiver na lista, entre em contato com ele.

Clique em OK. O modem USB 306 já está pronto para ser usado.

Para acessar o sistema de Ajuda no 3G Watcher, selecione Ajuda > Tópicos da Ajuda.

Instale o modem USB 306

17

Conecte o cordão

Para manter todos os componentes seguros, é aconselhável passar o cordão pela tampa de proteção e pelo
modem, como mostrado nas ilustrações.

1 2

3 4

18

Gniazdo microSD™

Gniazdo karty USIM

Kapturek

Złącze USB

Złącze zewnętrznej anteny

Diody LED

Dane

Zasilanie

19

Modem USB 306 — omówienie

Opakowanie zawiera:

•

Modem USB 306 z technologi

ą

TRU-Install

™

•

Niniejszy poradnik „Pierwsze kroki”

•

Kabel przedłużający USB

•

Zaczep do komputera przenośnego

• W

stążka

• F

uterał transportowy

Zależnie od operatora internetowego, opakowanie
może także zawierać kartę microSD

™

.

Modem USB 306 można wykorzystywać w
każdym z poniższych systemów operacyjnych:

• Windows® Vista

®

• Windows Vista 64

• Windows XP

• Windows XP x64

20

2

3

1

Włóż modem USB 306 do gniazda USB. Proces instalacji
oprogramowania rozpoczyna się automatycznie. Jeśli nie:

1. Kliknij dwukrotnie ikonę Mój komputer (system Windows XP)
lub Komputer (system Windows Vista) na pulpicie.

2. Kliknij stację dysków TRU-Install.

3. Na dysku TRU-Install otwórz folder Win i kliknij dwukrotnie plik

Setup.exe. Postępuj zgodnie z instrukcjami wyświetlanymi na
ekranie, aby zainstalować oprogramowanie.

Ten modem obsługuje technologię TRU-Install i do instalacji nie wymaga dysku CD.

Zdejmij kapturek z końca modemu i włóż kartę SIM do górnego
gniazda, jak przedstawiono na ilustracji. Wciśnij kartę SIM trochę
za krawędź plastikowej obudowy — aż zatrzaśnie się. Aby ją wyjąć,
popchnij ją do środka, a następnie wysuń.

Karta
SIM

Modem USB 306

Kliknij przycisk Połącz. Jeśli wyświetlony zostanie monit o skonfi gurowanie profi lu,
kliknij przycisk Tak. Otwarte zostanie okno Połączenia, w którym widoczny będzie
panel Profi le. Z listy profi li domyślnych wybierz operatora internetowego. Jeśli
operator, z którego usług Państwo korzystają, nie jest wymieniony na liście, należy
skontaktować się z nim.

Kliknij przycisk OK. Modem USB 306 jest gotowy do użytku.
Aby skorzystać z systemu Pomocy w aplikacji 3G Watcher, wybierz kolejno opcje

Pomoc > Tematy pomocy.

Instalacja modemu USB 306

Polski

21

Dołączanie wstążki

Aby zapobiec zgubieniu elementów modemu, warto przewlec wstążkę przez kapturek i modem, jak przedstawiono na
ilustracji.

1 2

3 4

Slot pro paměťovou kartu microSD

™

Slot pro SIM kartu

Konektor pro externí anténu

Ochranný kryt

Konektor USB

Kontrolky LED

Data

Napájení

Obsah balení:

•

Modem USB 306 s technologií TRU-Install

™

•

Tato Stručná příručka

•

Prodlužovací kabel USB

•

Příchytka k přenosnému počítači

•

Zavěšovací šňůrka

•

Pouzdro

V závislosti na dodavateli může balení
obsahovat paměťovou kartu microSD

™.

22

Modem USB lze použít s následujícími operačními systémy:

• Windows® Vista

®

• Windows Vista 64

• Windows XP

• Windows XP x64

Děkujeme za zakoupení modemu USB 306

Česky

23

2

3

1

Připojte modem USB 306 k USB konektoru. Tento software
automaticky spustí instalační proces. Pokud se tak nestane:

1. Poklepejte na ikonu Tento počítač (Windows XP) nebo Počítač
(Windows Vista) na ploše.

2. Klepněte na jednotku TRU-Install.

3. V rámci jednotky TRU-Install otevřete složku Win a poklepejte
na soubor Setup.exe. Nainstalujte software podle pokynů na
monitoru.

Tento modem umožňuje instalaci pomocí technologie TRU-Install, při níž není vyžadován disk CD.

Sejměte ochranný kryt z konektoru a způsobem uvedeným na
obrázku vložte SIM kartu do horního slotu modemu. SIM kartu lehce
zastrčte až za okraj plastového krytu tak, aby zacvakla na své místo.

SIM
karta

Modem USB 306

Instalace modemu USB 306

Klepněte na příkaz Připojit. Budete-li vyzváni ke konfi guraci profi lu, klepněte na
tlačítko

Ano. V okně Profi ly se otevře podokno Připojení. V seznamu výchozích profi lů
vyberte svého poskytovatele služeb. Pokud není váš poskytovatel služeb v seznamu
uveden, obraťte se přímo na něj.

Klepněte na tlačítko OK. Modem USB 306 je připraven k použití.

Nápovědu v systému 3G Watcher otevřete příkazem

Nápověda > Témata nápovědy.

24

Připojení zavěšovací šňůrky

Způsobem uvedeným na obrázku protáhněte zavěšovací šňůrku ochranným krytem a očkem na
modemu, aby tak obě části byly neustále pohromadě.

1 2

3 4

microSD™スロット

USIMカードスロット

キャッ プ

USB コネ クター

外部アンテナコネク タ

2 つの LED

データ

電源

25

USB 306 モデムをお買い求めいただき、ありがと

うございます。

以下のオペレーティン グ システムで USB 306 モデムを使
用することができます。

• Windows® Vista

®

• Windows Vista 64

• Windows XP

• Windows XP x64

お手元のパッケージは以下のものを含みます。

• TRU-Install

™

付き USB 306 モデ ム

• 本クイ ッ ク スター ト ガイド

• USB 拡張ケーブル

• ラップトップ用クリップ

• ストラップ

• 持ち運び用ポーチ

お買い求めのキャリアにより、パッケージには
microSD

™

カード属品が入っている場合があります。

26

2

3

1

USB スロットに USB 306 モデムを挿入します。
ソフトウェアのインストールが自動的に開始します。インス

トールが開始しない場合、以下の操作を行ってください。

1. デスクトップ上で、マイコンピュータ (WindowsXP)、また
はコンピュータ (WindowsVista) をダブルクリックします。

2. TRU-Install のドライブをクリックします。

3. TRU-Install のドライブ内で、Win フォルダを開いてSetup.
exe をダブルクリックします。画面上の指示に従ってソフ
トウェアをインストールします。

このモデムは TRU-Install 仕様ですので、インス トール CD は必要ありません。

図に示すように、キャップをモデムの端から取 り外し、SIM
カードを上部のスロットに挿入します。 SIM カードを、
フェースプレートの端へ向かってクリック音がするまで
わずかに押します。 カードを取りはずすには、再び押し
ます。

USB 306 モデム

[接続] をクリックします。プロファイルを設定するメッセージが表示された
場合、[はい] をクリックします。[接続] ウィンドウで [プロファ イル] ペインが開
かれます。デフ ォ ル ト プロフ ァイルのリス トから、ご使用のサービス プロバイ
ダを選択 し ま す。リストにない場合は 、そ の 旨 をご使用のサービス プロバイダ
に連絡し てください。

[OK] をクリックします。USB 306 モデムの使用準備ができました。

3G Watcher

で ヘルプシステムにアクセスするには、

[ヘルプ]>[ヘルプトピック] を選択 します。

お使いの USB 306 モデムのインス トール

SIM

日本語

27

ストラップの取付け

部品が離ればなれになるのを防ぐため、図のように、ストラップをキャップとモデムに通す

ことをお薦めします。

1 2

3 4

2131133 Rev. 1.1 (March 2009)

© 2009 Sierra Wireless. All rights reserved.

AirCard® and Heart of the Wireless Machine® are registered trademarks of Sierra Wireless. Watcher® is a trademark of Sierra Wireless, registered
in the European Community. Sierra Wireless, the Sierra Wireless logo, the red wave design, TRU-InstallTM, and CompassTM are trademarks of Sierra
Wireless. Windows® and Vista® are registered trademarks of Microsoft Corporation. Mac OS® is a trademark of Apple Inc., registered in the US and
other countries. Other trademarks are the property of the respective owners.
