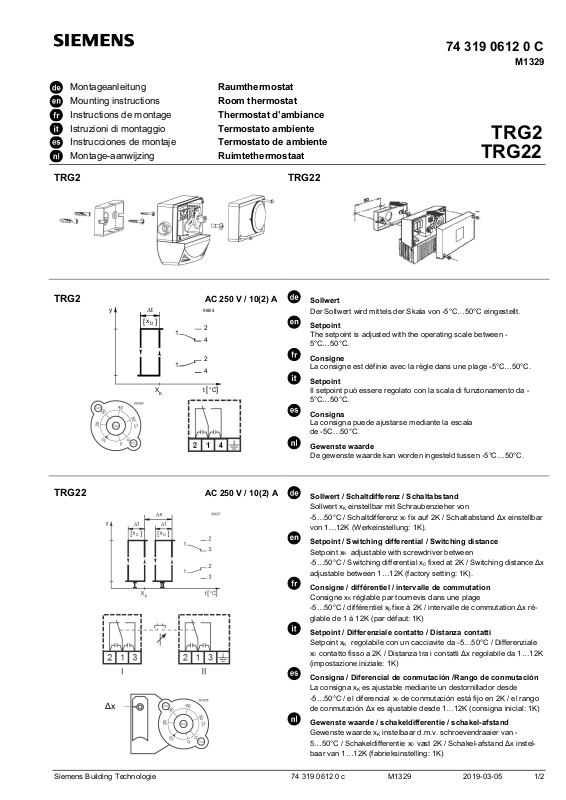

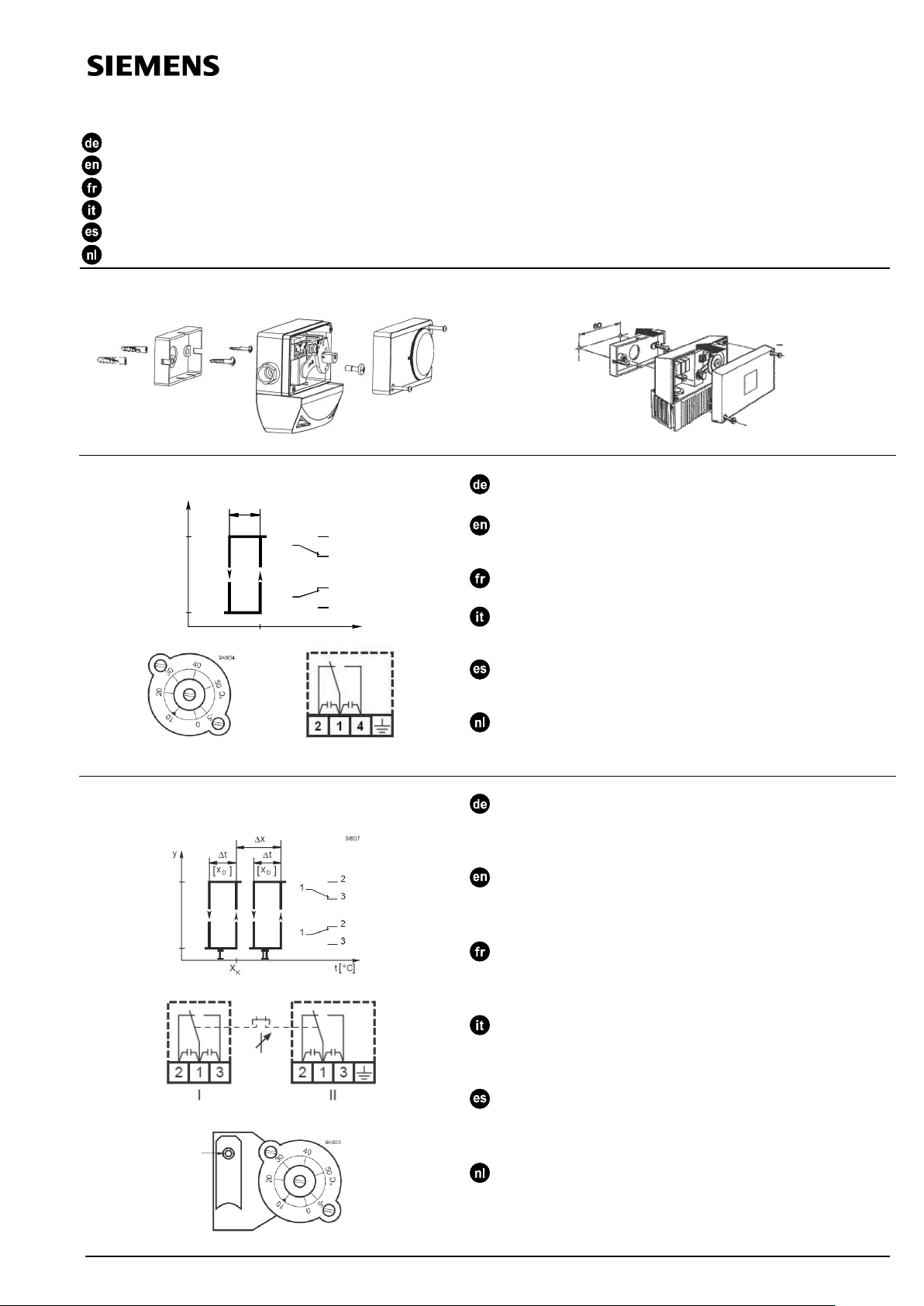

Page 1
Montageanleitung Raumthermostat
TRG22
Mounting instructions Room thermostat
Instructions de montage Thermostat d’ambiance
Istruzioni di montaggio Termostato ambiente
Instrucciones de montaje Termostato de ambiente
Montage-aanwijzing Ruimtethermostaat
TRG2 TRG22
74 319 0612 0 C
M1329
TRG2
TRG2 AC 250 V / 10(2) A
y
D
t
x
[
]
D
1
1
X
K
9I804
2
4
2
4
t [°C]
TRG22 AC 250 V / 10(2) A
Δx
Sollwert
Der Sollwert wird mittels der Skala von -5°C…50°C eingestellt.
Setpoint
The setpoint is adjusted with the operating scale between 5°C…50°C.
Consigne
La consigne est définie avec la règle dans une plage -5°C…50°C.
Setpoint
Il setpoint può essere regolato con la scala di funzionamento da 5°C…50°C.
. Consigna
La consigna puede ajustarse mediante la escala
de -5C…50°C.
Gewenste waarde
De gewenste waarde kan worden ingesteld tussen -5°C…50°C.
Sollwert / Schaltdifferenz / Schaltabstand
Sollwert xK einstellbar mit Schraubenzieher von
-5…50°C / Schaltdifferenz x0 fix auf 2K / Schaltabstand Δx einstellbar
von 1…12K (Werkeinstellung: 1K).
Setpoint / Switching differential / Switching distance
Setpoint xK adjustable with screwdriver between
-5…50°C / Switching differential x0 fixed at 2K / Switching distance Δx
adjustable between 1…12K (factory setting: 1K).
Consigne / différentiel / intervalle de commutation
Consigne xK réglable par tournevis dans une plage
-5…50°C / différentiel x0fixe à 2K / intervalle de commutation Δ x réglable de 1 à 12K (par défaut: 1K)
Setpoint / Differenziale contatto / Distanza contatti
Setpoint xK regolabile con un cacciavite da -5…50°C / Differenziale
x0contatto fisso a 2K / Distanza tra i contatti Δx regolabile da 1…12K
(impostazione iniziale: 1K)
Consigna / Diferencial de conmutación /Rango de conmutación
La consigna xK es ajustable mediante un destornillador desde
-5…50°C / el diferencial x0 de conmutación está fijo en 2K / el rango
de conmutación Δx es ajustable desde 1…12K (consigna inicial: 1K)
Gewenste waarde / schakeldifferentie / schakel-afstand
Gewenste waarde xK instelbaar d.m.v. schroevendraaier van 5…50°C / Schakeldifferentie x0vast 2K / Schakel-afstand Δx instelbaar van 1…12K (fabrieksinstelling: 1K)
Siemens Building Technologie 74 319 0612 0 c M1329 2019-03-05 1/2

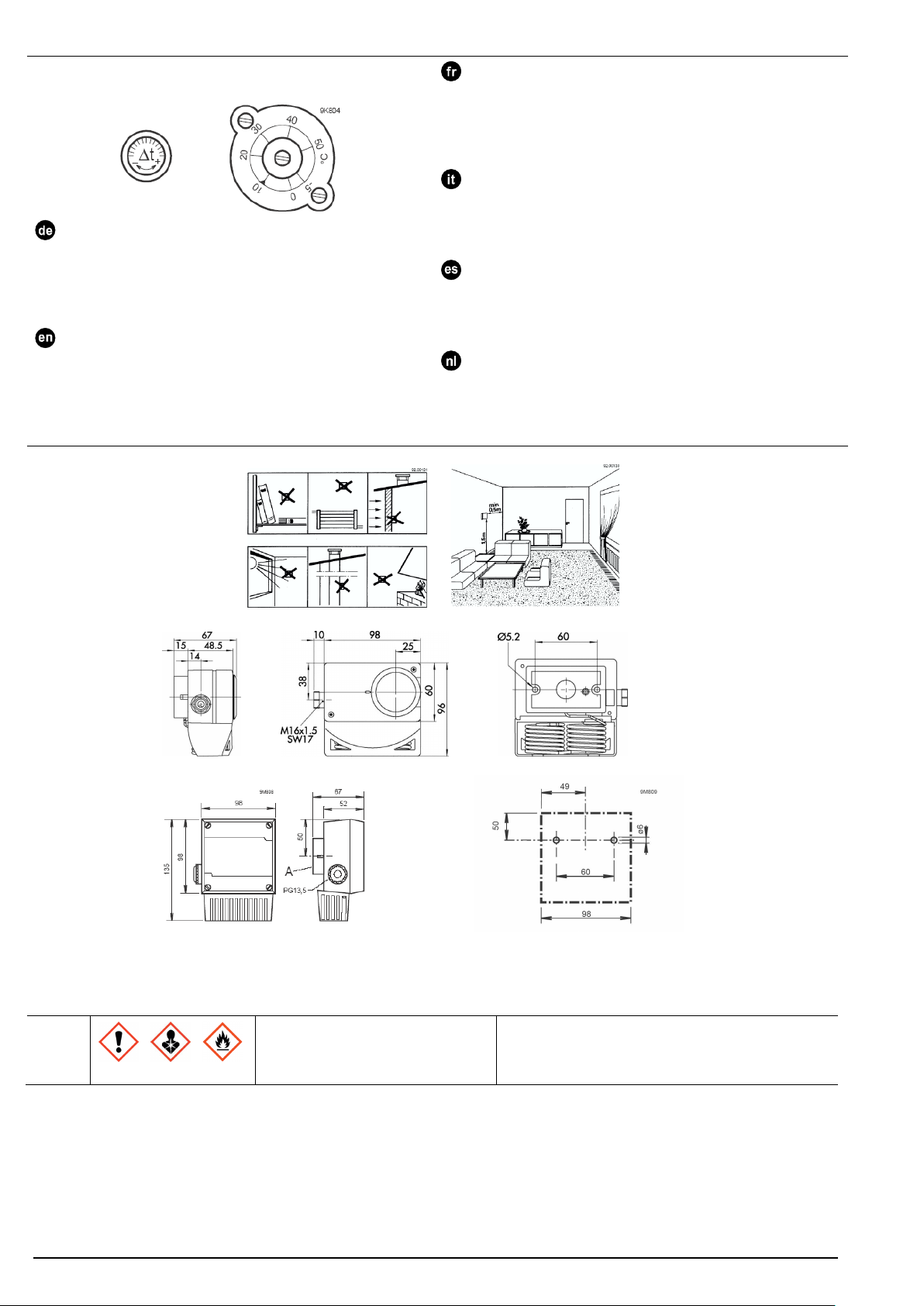

Page 2
TRG2
Schaltdifferenz
Schaltdifferenz Δt einstellbar von 0.7…6K. Die Werkeinstellung beträgt 0.7K .
Überprüfung der absoluten Schaltdifferenz über Sollwert-Skala. Durch drehen der Skala auf
Umgebungstemperatur-Niveau können 2 Schaltpunkte ausgemacht werden, welche durch
„Clicks“ gehört werden können. Die Differenz dieser zwei Punkte entspricht der Schaltdifferenz.
Switching differential
The switching differential Δt can be adjusted between 0.7…6K. The factory setting
is 0.7K. The absolute switching differential can be verified via the setpoint scale. Rotating
the scale at ambient environment temperature level allows for detecting 2 switching points
by two audible “clicks”. The differential between these two points corresponds to the switching differential.
Diferencial de conmutación
El diferencial de conmutación Δt se puede ajustar desde 0.7…6K. La consigna
inicial es 0.7K. El diferencial de conmutación absoluto puede verificarse a través de la escala.
Al girar la escala se detectan 2 puntos de consigna en torno al nivel de la temperatura real del
entorno, que pueden oírse mediante dos ‘clicks’. El diferencial entre los dos puntos es equivalente al diferencial de conmutación.
Differenziale contatto
Il differenziale contatto Δt può essere regolato da 0.7…6K. L’impostazione iniziale è
0.7K . Il valore del differenziale può essere verificato attraverso la scala. Ruotando la scala
attorno al livello di temperatura ambiente si rilevano i 2 punti d’inserzione che possono essere
sentiti con due “click”. La differenza tra i due punti è l’equivalente con il differenziale contatto.
Différentiel de commutation
Différentiel Δt réglable de 0.7 à 6K. Réglage usine : 0.7K. Vérification du différentiel
absolu avec la règle. En tournant la règle jusqu’au niveau de température ambiante, on fixe 2
points de commutation reconnaissables par un „clic“. La différence entre ces deux points
constitue le différentiel de commutation.
Schakeldifferentie
Schakeldifferentie Δt instelbaar van 0.7…6K.De fabrieksinstelling is 0.7K. De absolute schakeldifferentie kan worden getest via de instelknop. Door het draaien van de instelknop
rond de actuele ruimtetemperatuur kan men 2 schakelpunten detecteren, die door een „klik“
hoorbaar zijn. Het verschil tussen deze twee punten is de schakeldifferentie.
TRG2
TRG22
Disposal
Return decommissioned or defective thermostats to the manufacturer for disposal in a safe and environmentally appropriate manner. The capillary tube in these devices contains a small quantity of
expansion fluid which should not be set free.
Do not dismantle or otherwise damage thermostats and treat them as hazardous waste. The expansion fluid is labeled on the thermostat.
Comply with all relevant national regulations governing the disposal of hazardous waste.
Toluene
H225: Highly flammable liquid and vapour
H304: May be fatal if swallowed and enters airways
H315: Causes skin irritations
H336: May cause drowsiness or dizziness
H361d: Suspected of damaging the unborn child
H373: May cause damage to organs through prolonged or repeated exposure
P301 + P330 + P331: IF SWALLOWED: Rinse mouth. Do NOT induce vomiting
P302 + P352: IF ON SKIN: Wash with plenty of soap and water
P314: Get medical advice / attention if you feel unwell
Issued by
Siemens Switzerland Ltd
Technical specifications and availability subject to change without notice.
© Siemens Switzerland Ltd, 1999
Building Technologies Division
International Headquarters
Theilerstrasse 1a
CH-6300 Zug
Tel. +41 58 – 724 24 24
www.siemens.com/buildingtechnologie
