Siemens TQ5 User Guide

de

Inhaltsverzeichnis

Sicherheit .........................................7

Allgemeine Hinweise..........................7

Bestimmungsgemäßer Gebrauch.......7

Einschränkung des Nutzerkreises ......7

Sicherer Gebrauch.............................8

Umweltschutz und Sparen..............11

Verpackung entsorgen.....................11

Energie sparen ................................11

Aufstellen und Anschließen ...........11

Lieferumfang....................................11

Gerät aufstellen und anschließen .....11

Kennenlernen .................................12

Gerät ...............................................12

Bedienelemente...............................12

Display ............................................12

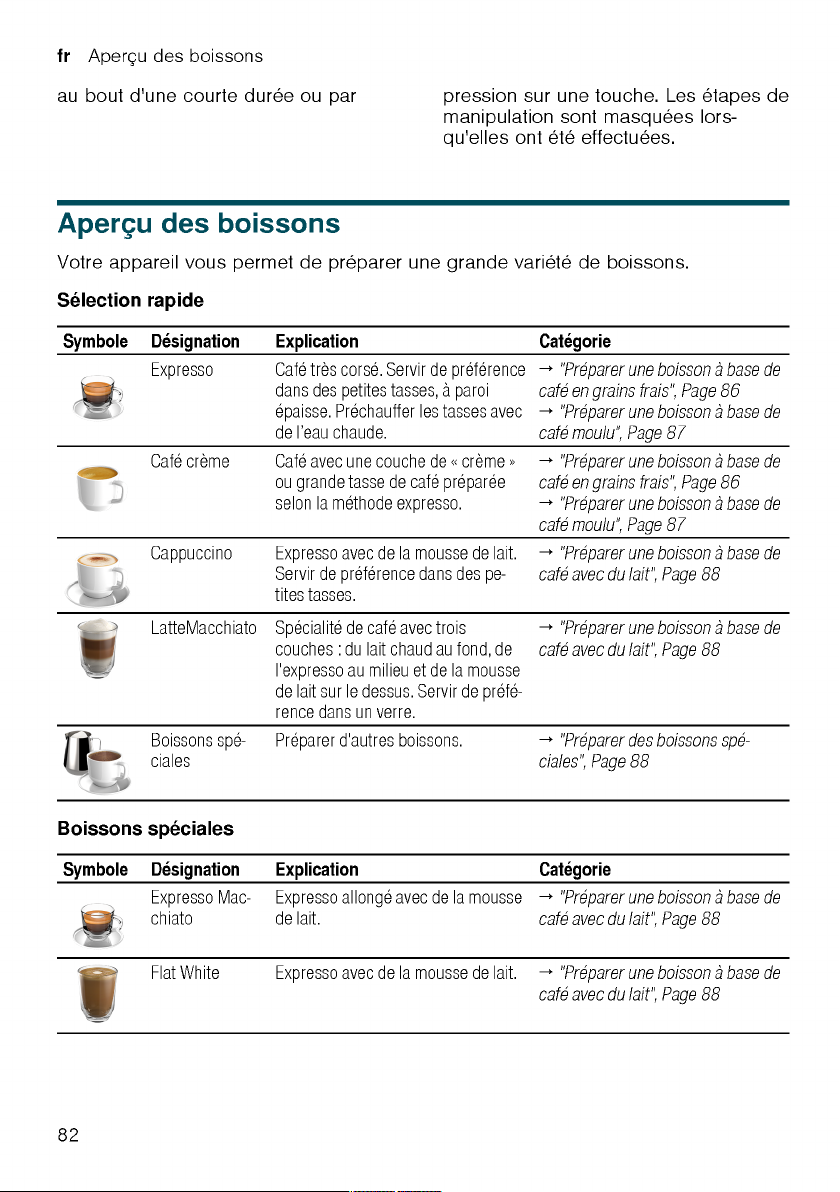

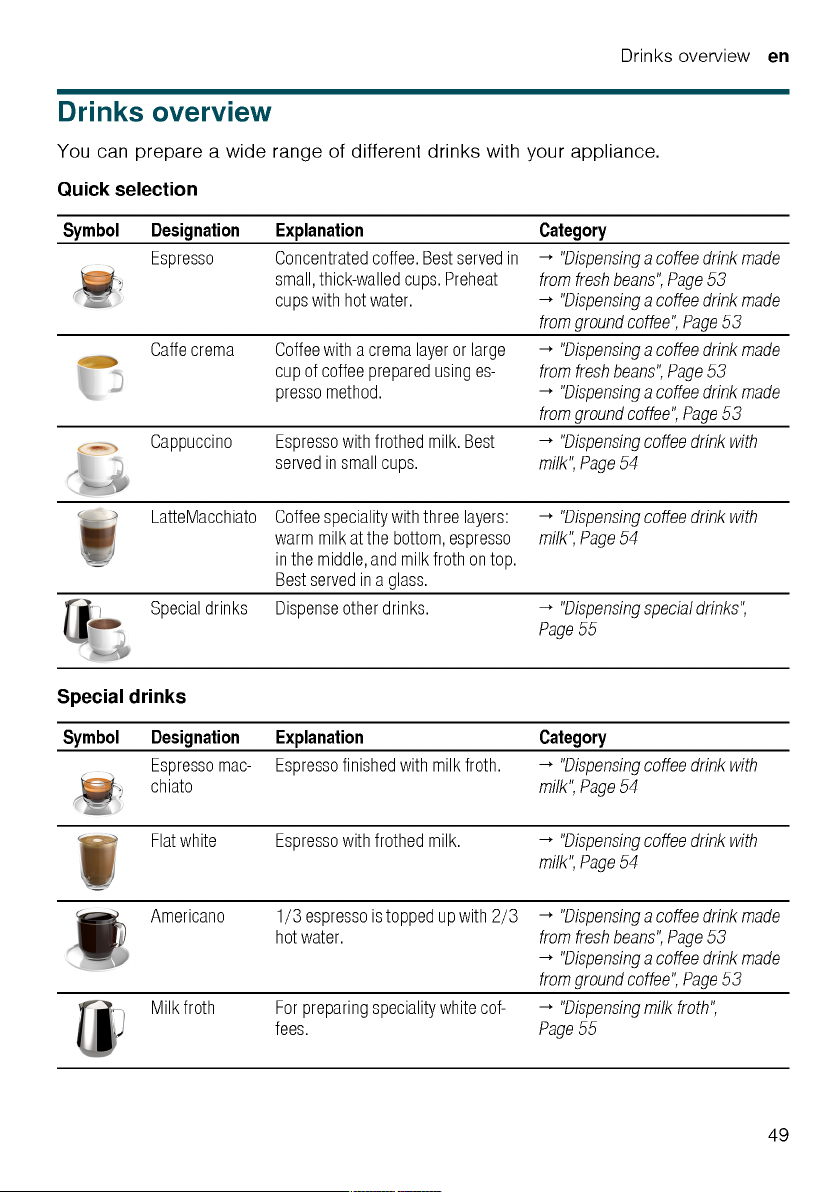

Getränkeübersicht..........................13

Zubehör ..........................................14

Vor dem ersten Gebrauch...............14

Erste Inbetriebnahme vornehmen.....14

Wassertank füllen ............................14

Bohnenbehälter füllen ......................15

Sprache einstellen ...........................15

Wasserhärte einstellen.....................15

Allgemeine Hinweise........................16

Grundlegende Bedienung...............16

Gerät ein- oder ausschalten .............16

Getränkebezug ................................16

Kaffeegetränk aus frischen Boh-

nen beziehen ...................................17

Kaffeegetränk aus gemahlenem

Kaffee beziehen...............................17

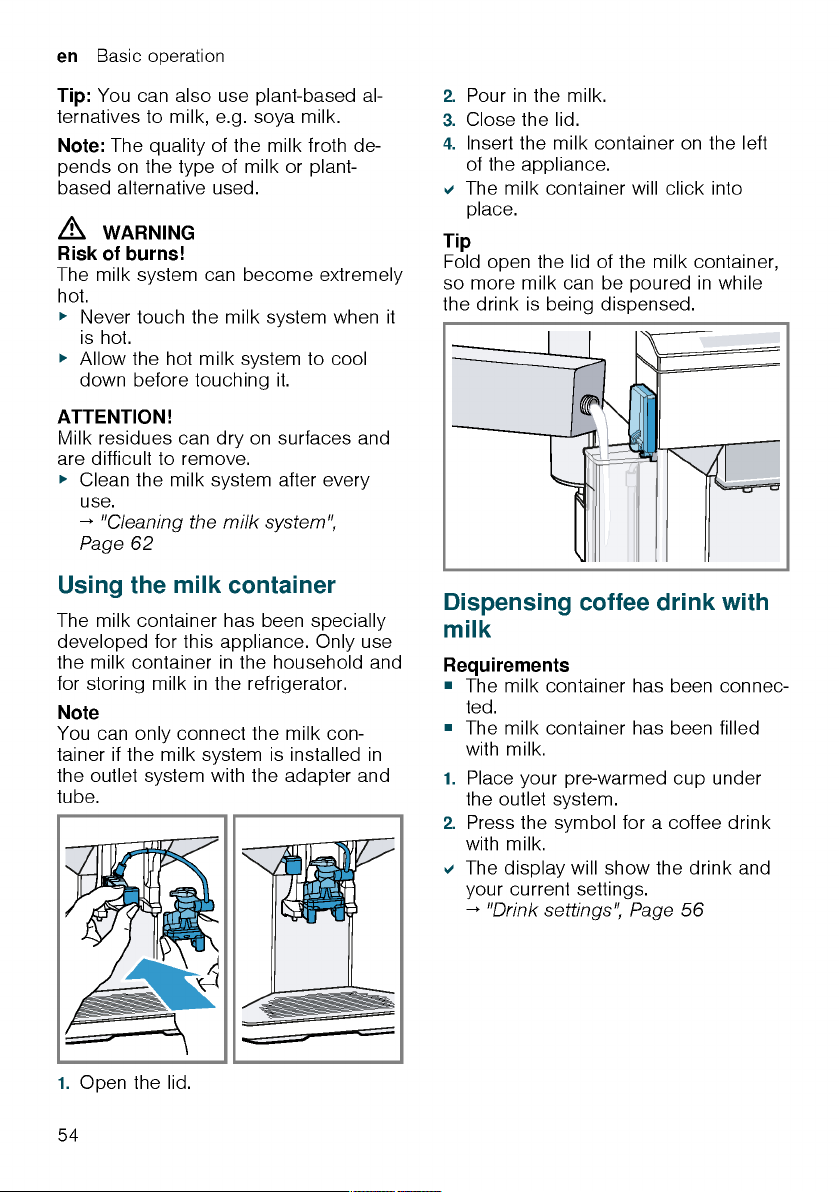

Getränkebezug mit Milch .................18

Milchbehälter verwenden .................18

Kaffeegetränk mit Milch beziehen.....19

Spezielle Getränke beziehen............19

Milchschaum beziehen ....................19

Heißwasser beziehen.......................19

Getränkeeinstellungen .....................20

Wasserfilter......................................21

Kindersicherung.............................22

Kindersicherung aktivieren...............22

Kindersicherung deaktivieren ...........22

Tassenheizung1..............................22

Grundeinstellungen........................23

Übersicht Grundeinstellungen ..........23

Grundeinstellungen ändern ..............24

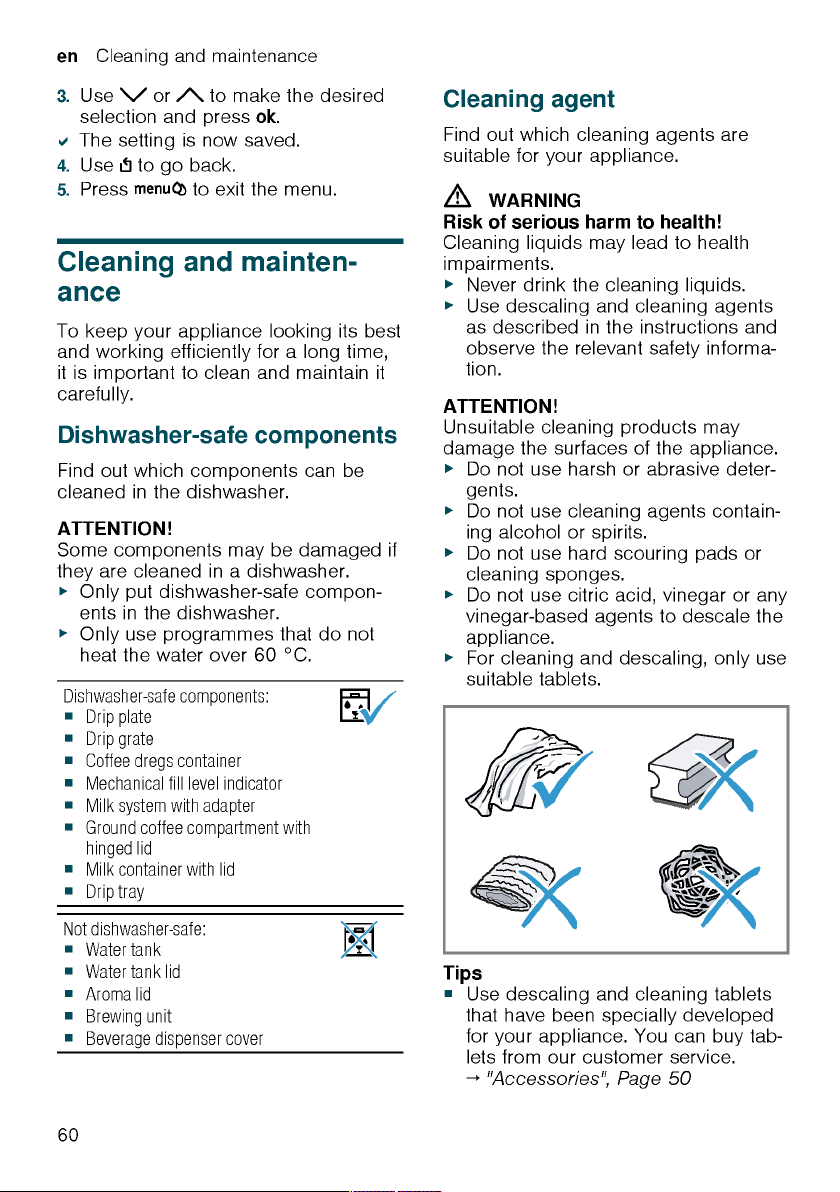

Reinigen und Pflegen .....................24

Geschirrspülertauglichkeit................24

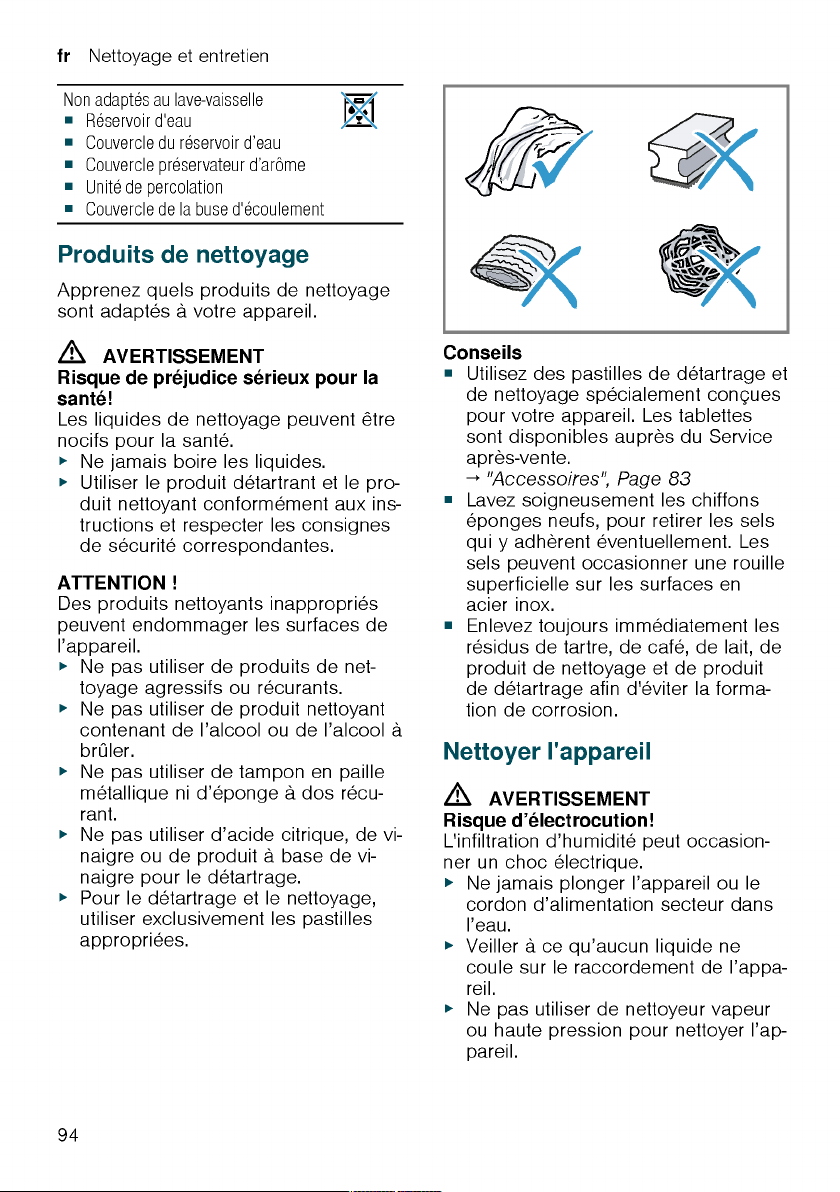

Reinigungsmittel ..............................24

Gerät reinigen..................................25

Tropfschale und Kaffeesatzbehäl-

ter reinigen ......................................25

Pulverschacht reinigen.....................26

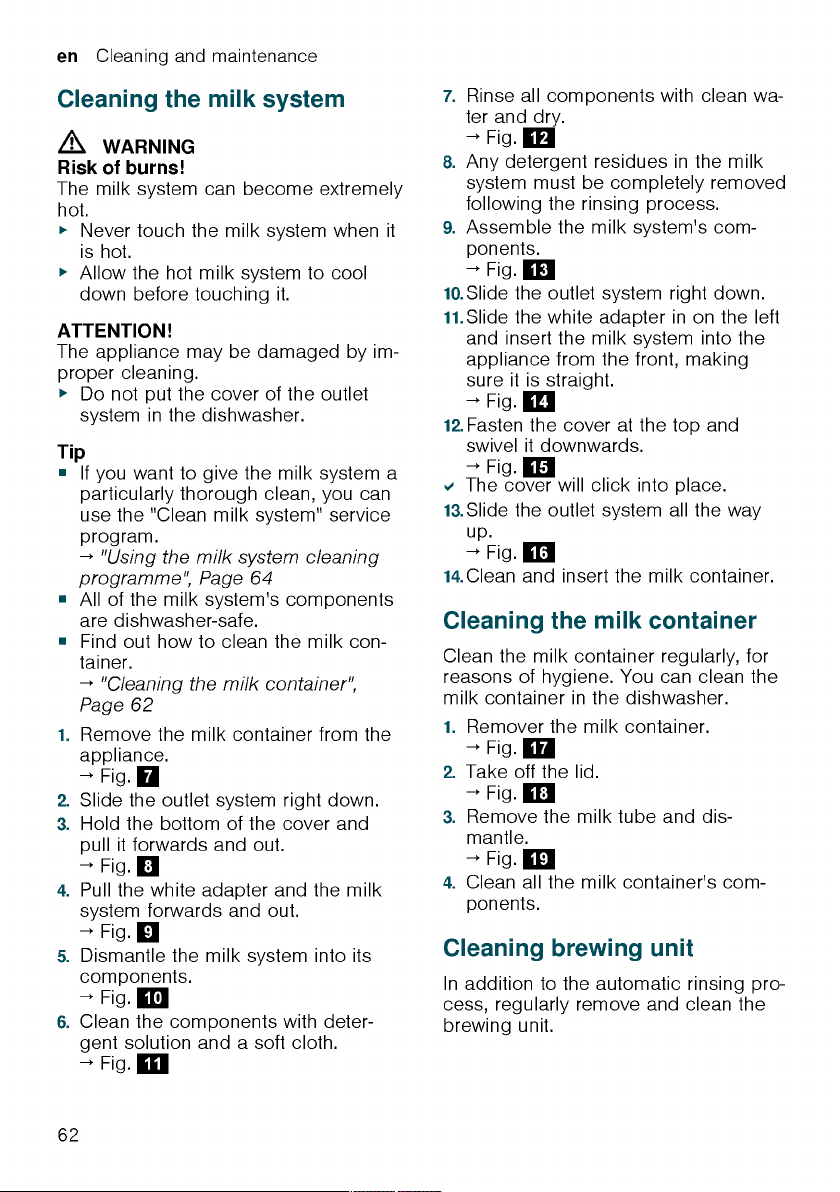

Milchsystem reinigen .......................26

Milchbehälter reinigen......................27

Brüheinheit reinigen .........................27

Service-Programme .........................27

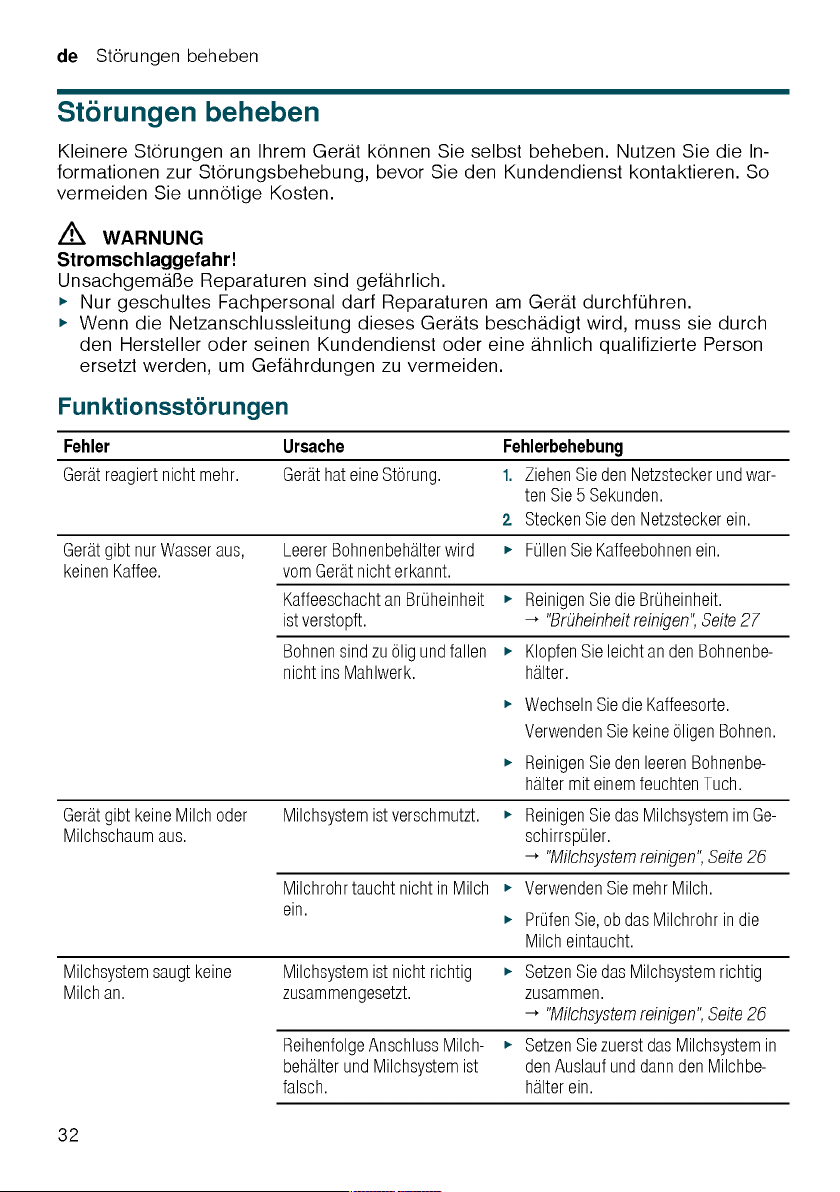

Störungen beheben ........................32

Funktionsstörungen .........................32

Hinweise im Anzeigefeld ..................33

Ergebnisproblem .............................35

Transportieren, Lagern und Ent-

sorgen ............................................37

Frostschutz aktivieren ......................37

Altgerät entsorgen ...........................37

Kundendienst .................................37

E-Nummer und FD-Nummer.............38

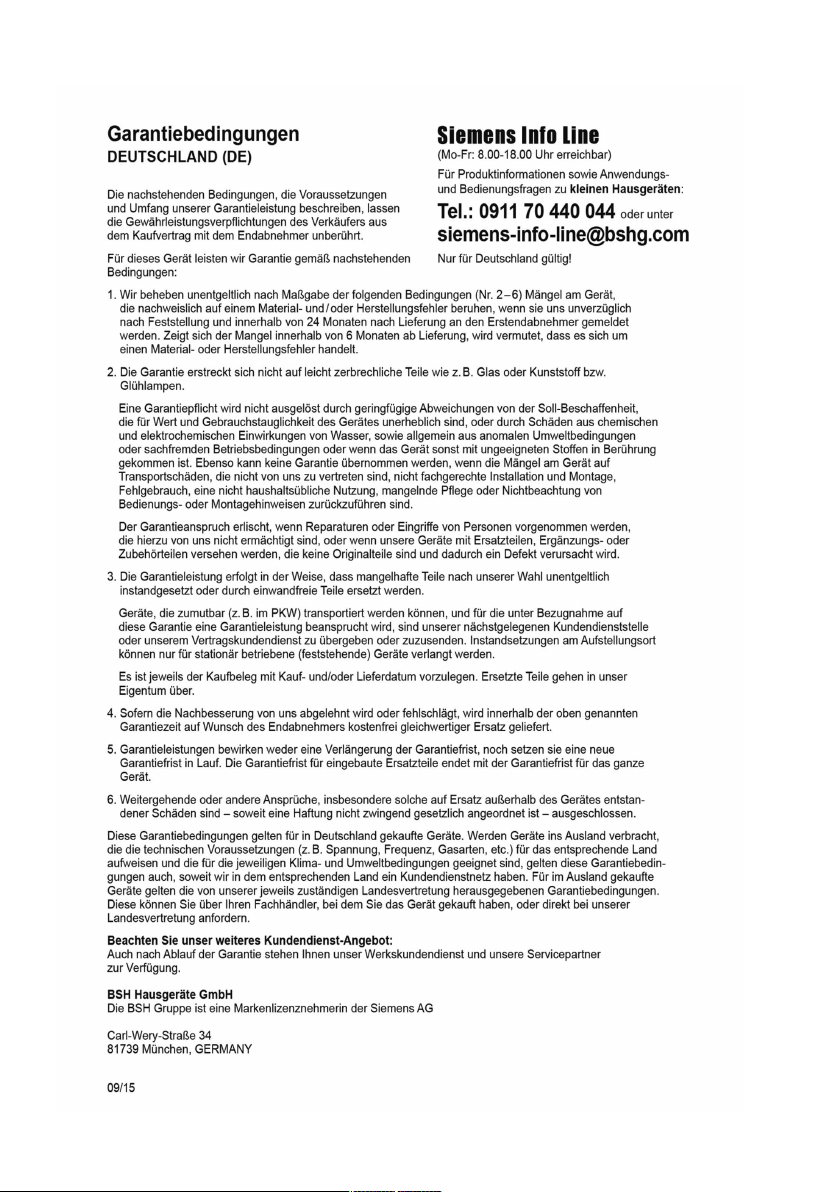

Garantiebedingungen ......................38

Technische Daten...........................40

1

Je nach Geräteausstattung

6

Sicherheit de

Sicherheit

Beachten Sie die Informationen zum Thema Sicherheit, um Ihr Ge­rät sicher gebrauchen zu können.

Allgemeine Hinweise

Hier finden Sie allgemeine Informationen zu diesem Informations­produkt.

¡ Lesen Sie diese Anleitung sorgfältig. Nur dann können Sie das

Gerät sicher und effizient bedienen.

¡ Diese Anleitung richtet sich an den Benutzer des Geräts.
¡ Beachten Sie Sicherheitshinweise und Warnhinweise.
¡ Bewahren Sie die Anleitung sowie die Produktinformationen für

einen späteren Gebrauch oder Nachbesitzer auf.

¡ Prüfen Sie das Gerät nach dem Auspacken. Schließen Sie das

Gerät bei einem Transportschaden nicht an.

Bestimmungsgemäßer Gebrauch

Um das Gerät sicher und richtig zu benutzen, beachten Sie die
Hinweise zum bestimmungsgemäßen Gebrauch.
Verwenden Sie das Gerät nur:

¡ gemäß dieser Gebrauchsanleitung.
¡ um Heißgetränke zuzubereiten.
¡ bis zu einer Höhe von maximal 2000m über dem Meeresspie-

gel.

Einschränkung des Nutzerkreises

Vermeiden Sie Risiken für Kinder und gefährdete Personen.
Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von
Personen mit reduzierten physischen, sensorischen oder menta­len Fähigkeiten oder Mangel an Erfahrung und/oder Wissen be­nutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren
Gebrauchs des Geräts unterwiesen wurden und die daraus resul­tierenden Gefahren verstanden haben.
Kinder dürfen nicht mit dem Gerät spielen.

7

de Kennenlernen

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

1. Die vorhandenen Schutzfolien entfer-

nen.

2. Das Gerät auf eine ebene, ausrei-

chend tragfähige und wasserfeste
Fläche stellen.

3. Das Gerät mit dem Netzstecker an

eine vorschriftsmäßig installierte
Schutzkontaktsteckdose anschlie­ßen.

Kennenlernen

Lernen Sie die Bestandteile Ihres Ge­räts kennen.

Gerät

Hier finden Sie eine Übersicht über die
Bestandteile Ihres Geräts.

Hinweis:Je nach Gerätetyp sind Ab­weichungen in den Farben und Einzel­heiten möglich.

→Abb. 2

Wassertank

Deckel Wassertank

Tassenheizung

Aromadeckel

Bohnenbehälter

1

Brühraumtür

Typenschild

Tropfschale

Milchbehälter

1

Je nach Geräteausstattung

Bedienelemente

Hier finden Sie eine Übersicht der Sym­bole Ihres Geräts. Drücken Sie die
Symbole, um eine Auswahl zu treffen,
einen Bezug zu starten oder eine Ein­stellung vorzunehmen.

Symbol Erklärung

Gerät einschalten / ausschalten
Menü öffnen / Menü verlassen

Hinweis:Die Menü-Tasten sind nur
bei geöffnetem Menü sichtbar.

Im Menü nach oben navigieren
Im Menü nach unten navigieren
Im Menü bestätigen / speichern
Im Menü zurückgehen
Zwei Tassen beziehen
Kaffeestärke wählen
Füllmenge anpassen
Starten / Stoppen

Pulverschacht

Display

Bedienfeld

Tassenbeleuchtung

Abdeckung

Auslaufsystem

1

Je nach Geräteausstattung

12

Display

Das Display zeigt die gewählten Ge­tränke, Einstellungen und Einstellmög­lichkeiten sowie Meldungen zum Be-

1

triebszustand an.
Das Display zeigt zusätzliche Informa­tionen und Handlungsschritte an. Die
Informationen werden nach kurzer Zeit
oder durch Tastendruck ausgeblendet.
Die Handlungsschritte werden ausge­blendet, wenn sie erledigt wurden.

Vor dem ersten Gebrauch de

Bohnenbehälter füllen

ACHTUNG!

Ungeeignete Bohnen können das Mahl­werk verstopfen.

▶

Ausschließlich reine, geröstete Es­presso- oder Vollautomaten-Bohnen­mischungen verwenden.

▶

Keine glasierten Kaffeebohnen ver­wenden.

▶

Keine karamellisierten Kaffeebohnen
verwenden.

▶

Keine mit zuckerhaltigen Zusätzen
behandelte Kaffeebohnen verwen­den.

▶

Keinen Pulverkaffee einfüllen.

1. Den Deckel öffnen.

2. Die Kaffebohnen einfüllen.

Das Gerät stellt sich bei den nächs­ten Bezügen auf die Kaffeebohnen
ein.

3. Den Deckel schließen.

Tipp:Um die Qualität optimal zu erhal-

ten, lagern Sie die Kaffeebohnen kühl
und verschlossen.
Sie können die Kaffeebohnen mehrere
Tage im Bohnenbehälter lagern, ohne
dass das Aroma verloren geht.

Sprache einstellen

1. Das Gerät mit einschalten.

a Das Display zeigt die voreingestellte

Sprache.

2. oder drücken, bis das Dis-

play die gewünschte Sprache an­zeigt.

3. drücken.

Tipp:Sie können die Sprache jederzeit

ändern.
→"Übersicht Grundeinstellungen",

Seite23

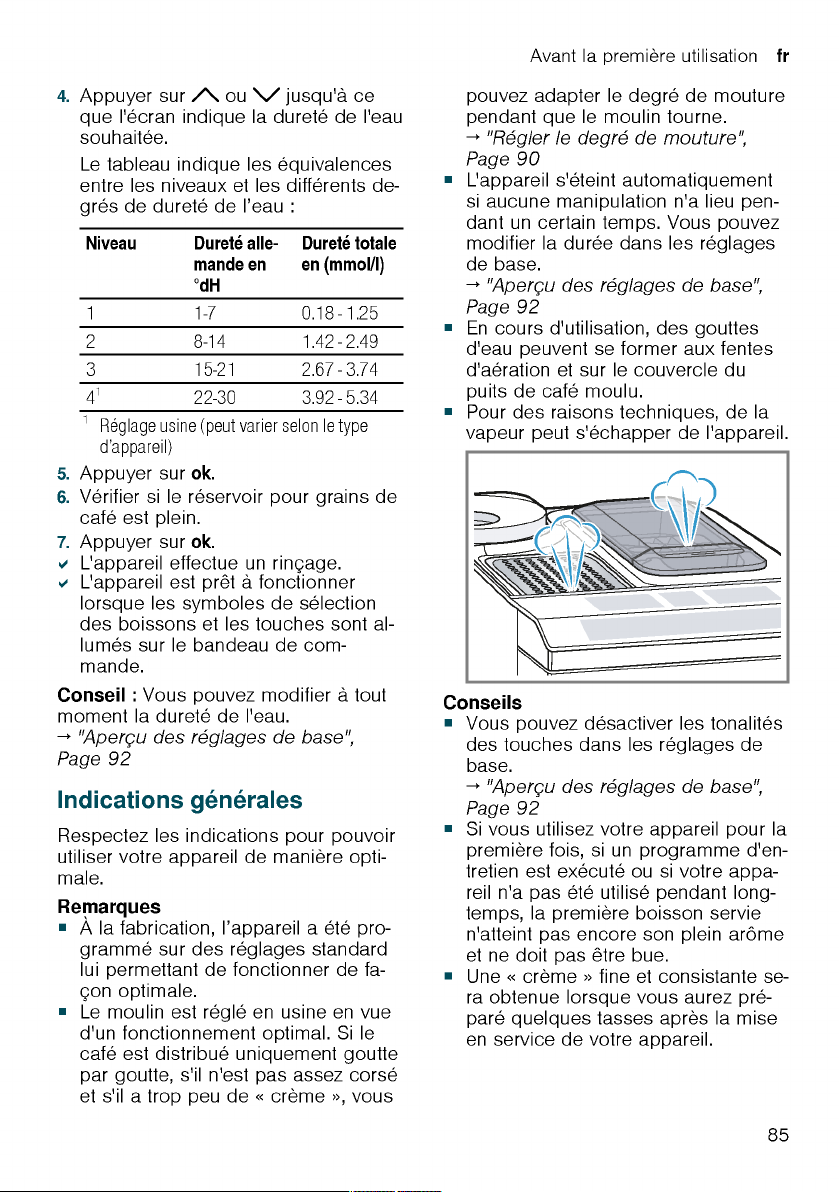

Wasserhärte einstellen

Die richtige Einstellung der Wasserhär­te ist wichtig, damit das Gerät rechtzei­tig anzeigt, dass es entkalkt werden
muss. Sie können die Wasserhärte mit
dem beiliegendem Teststreifen ermit­teln oder bei der örtlichen Wasserver­sorgung erfragen.

1. Den Teststreifen kurz in frisches Lei-

tungswasser tauchen.

2. Den Teststreifen abtropfen lassen.

a Der Teststreifen zeigt nach 1Minute

die Wasserhärte an.

3. Wenn im Haus eine Wasserenthär-

tungsanlage installiert ist, "Enthär­tungsanlage" einstellen.

4. oder drücken, bis das Dis-

play die gewünschte Wasserhärte
anzeigt.

Die Tabelle zeigt die Zuordnung der
Stufen zu den Wasserhärtegraden:

Stufe deutsche

Härte in °dH

1 1-7 0.18 - 1.25
2 8-14 1.42 - 2.49
3 15-21 2.67 - 3.74

1

4

1

Werkseinstellung (kann je nach Gerätetyp

22-30 3.92 - 5.34

abweichen)

5. drücken.

6. Prüfen, ob der Bohnenbehälter ge-

füllt ist.

7. drücken.

a Das Gerät spült.
a Wenn im Bedienfeld die Symbole für

die Getränkeauswahl und die Tasten
leuchten, ist das Gerät betriebsbe­reit.

Tipp:Sie können die Wasserhärte je­derzeit ändern.
→"Übersicht Grundeinstellungen",

Seite23

Gesamthärte
in (mmol/l)

15

Grundlegende Bedienung de

Tipps

¡ Sie können Ihr gewünschtes Getränk

über die Schnellwahltasten direkt
auswählen. Das Display zeigt Ihnen
das Getränk und die aktuellen Ein­stellungen an.

¡ Ihr Gerät verfügt neben den Geträn-

ken, die Sie über die Schnellwahltas­ten beziehen können, über weitere
Getränke.
→"Spezielle Getränke beziehen",

Seite19

¡ Sie können Ihr Getränk an Ihren indi-

viduellen Geschmack anpassen.
→"Getränkeeinstellungen",

Seite20

Hinweise

¡ Wenn Sie ca.5Sekunden lang keine

Einstellung ändern, verlässt das Ge­rät den Einstellmodus. Die Einstellun­gen werden automatisch gespei­chert.

¡ Bei einigen Einstellungen wird der

Kaffee in mehreren Schritten zuberei­tet. Warten Sie, bis der Vorgang
komplett abgeschlossen ist.

Kaffeegetränk aus frischen
Bohnen beziehen

1. Die vorgewärmte Tasse unter das

Auslaufsystem stellen.

2. Das Getränkesymbol für ein Kaffee-

getränk ohne Milch drücken.

a Das Display zeigt das Getränk und

die aktuellen Einstellungen an.
→"Getränkeeinstellungen",

Seite20

3. Bei Bedarf die Einstellungen ändern:

‒ Die Füllmenge mit anpassen.

→"Füllmenge anpassen",
Seite20

‒ Die Kaffeestärke mit anpassen.

→"Kaffeestärke anpassen",
Seite20

4. drücken.

Die Kaffeebohnen werden für jeden
Brühvorgang frisch gemahlen.

a Der Kaffee wird gebrüht und läuft an-

schließend in die Tasse.

Tipp

¡ Sie können den Bezug vorzeitig mit

beenden.

¡ Erfahren Sie, wie Sie Kaffeegetränke

mit Milch beziehen.
→"Getränkebezug mit Milch",

Seite18

Kaffeegetränk aus gemahle­nem Kaffee beziehen

ACHTUNG!

Der Pulverschacht kann verstopfen.

▶

Keine Kaffeebohnen verwenden.

▶

Keinen löslichen Kaffee verwenden.

▶

Die Pulverreste im Pulverschacht mit
einem weichen Pinsel in den Pulver­schacht streichen.

Hinweis

Bei der Zubereitung mit gemahlenem
Kaffee sind folgende Auswahlen nicht
verfügbar:

¡ Zwei Tassen auf einmal
¡ Kaffeestärke
¡ aromaDouble Shot

1. Die vorgewärmte Tasse unter das

Auslaufsystem stellen.

2. Das Symbol für das gewünschte Ge-

tränk drücken.

3. so oft drücken, bis das Display

"Pulverkaffee" anzeigt.

4. Den Pulverschacht öffnen.

5. Maximal 2 gestrichene Kaffeelöffel

mit Kaffeepulver einfüllen, max. 12g.

6. Den Pulverschacht schließen.

7. drücken.

a Der Kaffee wird gebrüht und läuft an-

schließend in die Tasse.

17

de Grundlegende Bedienung

2. so oft drücken, bis das Display

"Heißwasser" anzeigt.

3. Bei Bedarf die Einstellung ändern:

‒ Die Füllmenge mit anpassen.

→"Füllmenge anpassen",
Seite20

4. drücken.

a Heißes Wasser läuft aus dem Aus-

laufsystem.

5. Um den Bezug zu stoppen,

drücken.

Getränkeeinstellungen

Bereiten Sie sich ein Getränk nach Ih­rem Geschmack zu.

Kaffeestärke anpassen

1. Das Symbol für das gewünschte Ge-

tränk drücken.

2. Um die Kaffeestärke zu wählen,

drücken.
Sie können folgende Kaffeestärken

auswählen:
– mild
– normal
– stark
– sehr stark
– aromaDouble Shot

Tipp:Um einen intensiven Kaffeege­schmack zu erhalten, wählen Sie bei
einer hohen Füllmenge eine hohe
Kaffeestärke aus.

Pulverkaffee auswählen

1. Das Symbol für das gewünschte Ge-

tränk drücken.

2. so oft drücken, bis das Display

"Pulverkaffee" anzeigt.
→"Kaffeegetränk aus gemahlenem

Kaffee beziehen", Seite17

aromaDouble Shot

Sie können einen extra starken Kaffee
beziehen, indem Sie die aromaDouble
Shot-Funktion nutzen.

Je länger der Kaffee gebrüht wird, de­sto mehr Bitterstoffe und unerwünschte
Aromen werden gelöst. Bitterstoffe und
unerwünschte Aromen beeinträchtigen
den Geschmack und die Bekömmlich­keit des Kaffees. Um nur die wohl­schmeckenden und gut bekömmlichen
Aromastoffe zu lösen, werden nach der
Hälfte der zubereiteten Menge erneut
Kaffeebohnen gemahlen und gebrüht.

Tipp:Sie können die Funktion aroma­Double Shot für alle Getränke mit ei­nem Kaffeeanteil von mind.35ml Kaf­feefüllmenge wählen.

Hinweis:Die Funktion aromaDouble
Shot ist nicht für alle Getränke und Ge­tränkemengen verfügbar.

Füllmenge anpassen

1. Das Symbol für das gewünschte Ge-

tränk drücken.

2. so oft drücken, bis das Display

die gewünschte Füllmenge anzeigt.

Zwei Tassen auf einmal beziehen

Abhängig von Ihrem Gerätetyp können
Sie bei bestimmten Getränken zwei
Tassen gleichzeitig zubereiten.

Hinweis

Die "Zwei Tassen auf einmal-Funktion"
ist für folgende Auswahlen nicht
verfügbar:

¡ Pulverkaffee
¡ aromaDouble Shot
¡ Füllmenge kleiner als 35ml

1. Das Symbol für das gewünschte Ge-

tränk drücken.

2. drücken.

a Das Display zeigt die Einstellung an.

3. Zwei Tassen links und rechts unter

das Auslaufsystem stellen.

20

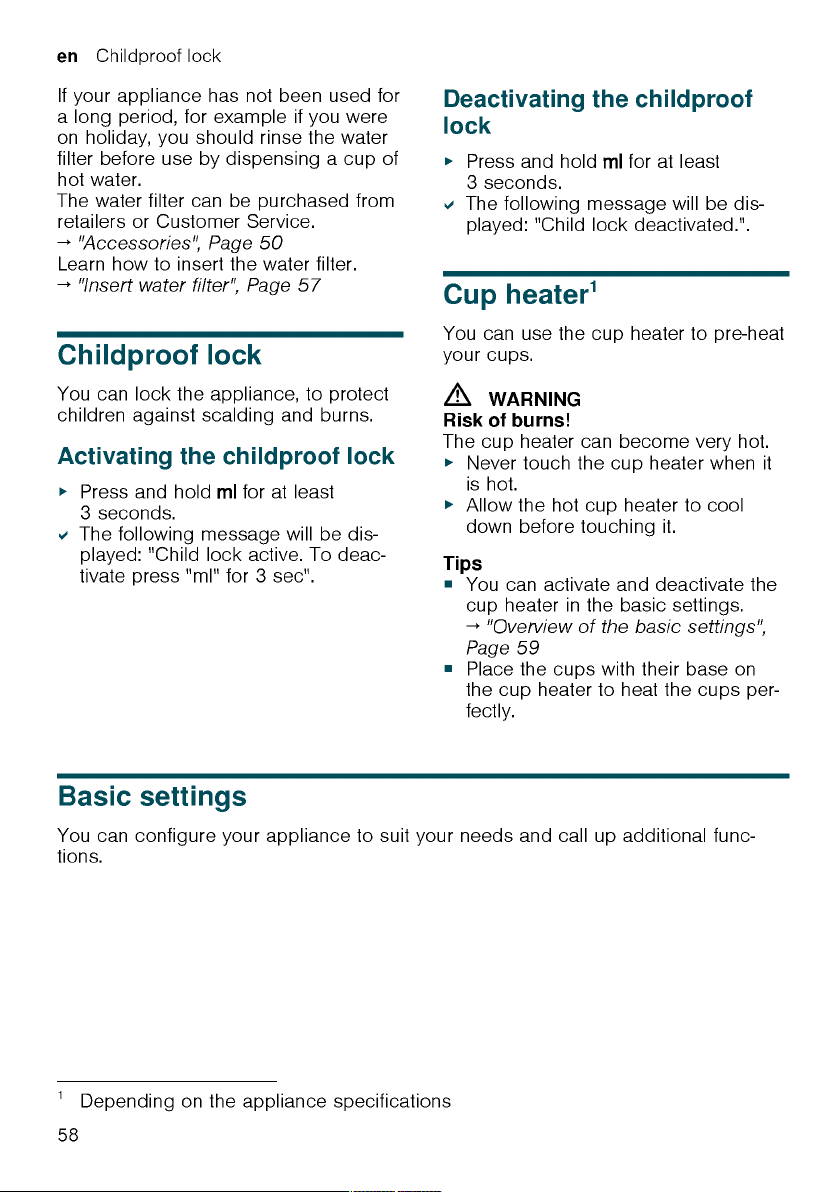

Grundeinstellungen de

Grundeinstellungen

Sie können Ihr Gerät auf Ihre Bedürfnisse einstellen und Zusatzfunktionen aufrufen.

Übersicht Grundeinstellungen

Einstellung Auswahl Beschreibung

Reinigung Milchsystem

Entkalken
Reinigen
calc'nClean

Tassenheizung

1

Tassenheizung aus

2

Tassenheizung an

Wasserfilter Neuer Filter

Kein Filter

Kaffeetemperatur normal

hoch
max.

Sprachen Siehe Auswahl am Gerät. Menüsprache einstellen.

Selbstabschaltung Siehe Auswahl am Gerät. Zeitspanne einstellen, nach der

Wasserhärte 1 (weich)

2 (mittel)
3 (hart)
4 (sehr hart)

2

Enthärtungsanlage

Tastentöne Tastentöne ein

2

Tastentöne aus

Werkseinstellung Alles zurücksetzen?

Fortsetzen: OK
Abbruch: ←

1

Je nach Geräteausstattung

2

Werkseinstellung (kann je nach Gerätetyp abweichen)

Service-Programme starten.

→"Service-Programme",
Seite27

Tassenheizung einschalten oder
ausschalten.

→"Tassenheizung", Seite22

Verwendung des Wasserfilters
einstellen.

Temperatur für Kaffeegetränke
einstellen.

Hinweis:Die Einstellung ist für al­le Zubereitungsarten wirksam.

Änderungen sind unmittelbar im
Display sichtbar.

das Gerät nach der letzten Ge­tränkezubereitung automatisch
ausschaltet.

Gerät auf die örtliche Wasserhär­te einstellen.

→"Wasserhärte einstellen",
Seite15

Tastentöne einschalten oder aus­schalten.

Einstellungen auf Werkszustand
zurücksetzen.

Hinweis:Alle individuellen Ein­stellungen werden gelöscht und
auf Werkseinstellungen zurückge­setzt.

23

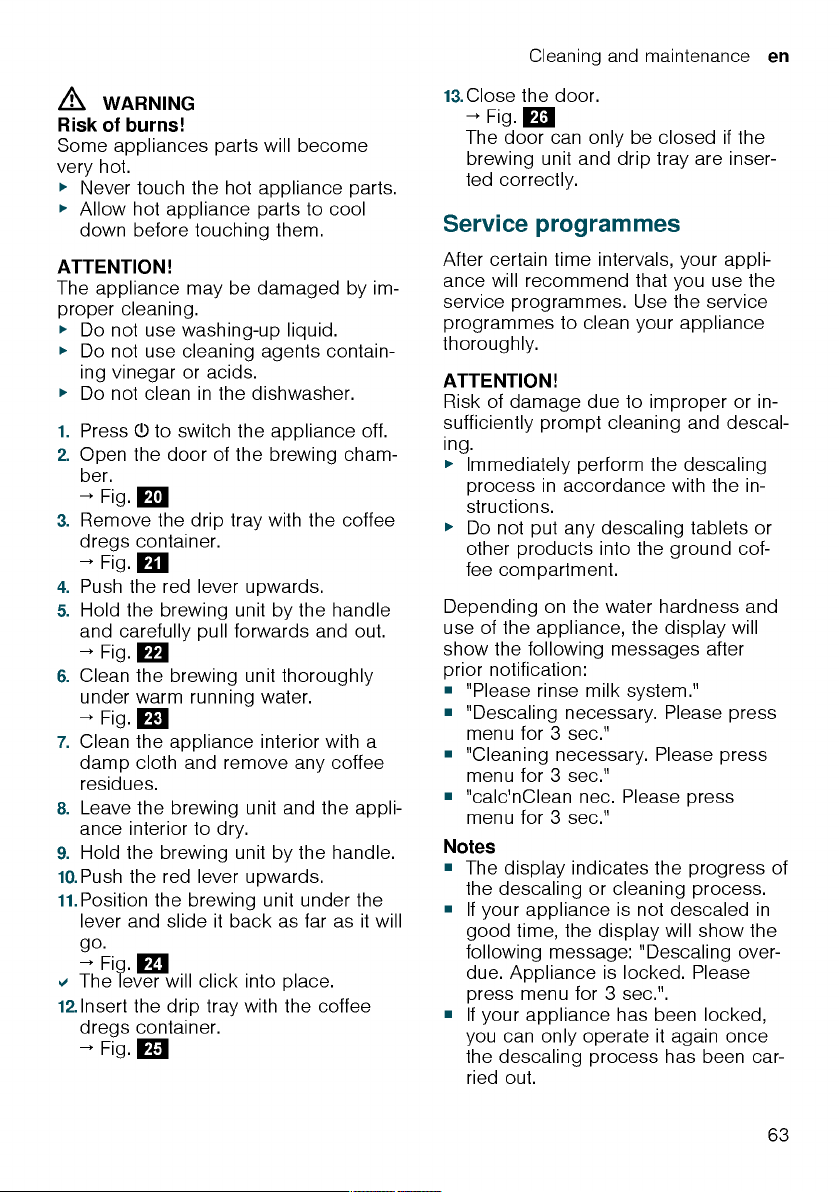

de Reinigen und Pflegen

Je nach Wasserhärte und
Gerätenutzung zeigt das Display nach
Vorankündigung folgende Meldungen
an:

¡ "Bitte Milchsystem reinigen."
¡ "Entkalken notwendig Bitte 3 Sek.

menu drücken."

¡ "Reinigen notwendig Bitte 3 Sek.

menu drücken."

¡ "calc'nClean notw. Bitte 3 Sek. menu

drücken."

Hinweise

¡ Das Display zeigt an, wie weit der

Ablauf fortgeschritten ist.

¡ Wurde Ihr Gerät nicht rechtzeitig ent-

kalkt, zeigt das Display "Entkalken
überfällig. Gerät ist gesperrt. Bitte 3
Sek. menu drücken" an.

¡ Ist Ihr Gerät gesperrt, können Sie es

erst wieder nach erfolgtem Entkal­kungsvorgang bedienen.

¡ Wenn Sie das Service-Programm

versehentlich unterbrechen, müssen
Sie es zurücksetzen.
→"Service-Programm zurücksetzen",

Seite28

Tipps

¡ Wenn Sie einen Wasserfilter verwen-

den, verlängert sich der Zeitabstand
bis ein Service-Programme durchge­führt werden muss.

¡ Sie können Entkalken und Reinigen

durch das Service-Programm calc´n­Clean zusammenfassen.
→"calc‘nClean verwenden",

Seite30

¡ Reinigen Sie gleich nach einem Ser-

vice-Programm Ihr Gerät mit einem
weichen, feuchten Tuch, um Rück­stände der Entkalkungslösung zu
entfernen und Korrosion vorzubeu­gen.

Service-Programm zurücksetzen

Nehmen Sie folgende Schritte vor,
wenn das Service Programm unterbro­chen wurde, z.B. durch einen Strom­ausfall.

28

1. Den Wassertank ausspülen.

2. Den Wassertank mit frischem Was-

ser ohne Kohlensäure bis zur Mar­kierung "max" füllen.

3. drücken.

a Das Gerät wird ca.2Minuten ge-

spült.

4. Die Tropfschale leeren und reinigen.

5. Die Tropfschale einsetzen und die

Tür schließen.

6. Das Service-Programm erneut star-

ten.

Milchsystem reinigen verwenden

Spülen Sie das Milchsystem bei Bedarf
mit Wasser. Der Spülvorgang dauert
ca. 1Minute.

Voraussetzung:Die Brüheinheit ist ge­reinigt.
→"Brüheinheit reinigen", Seite27

1. drücken.

2. Mit und "Reinigung" wählen

und drücken.

3. Mit und "Milchsystem" wäh-

len und drücken.

4. Um das Programm zu starten,

drücken.

a Das Display führt durch das Pro-

gramm.

5. Den Milchbehälter entnehmen und

entleeren.

6. Den Milchbehälter, den Milch-

schlauch und das Ansaugrohr reini­gen.

7. Die Komponenten montieren und

den Milchbehälter einsetzen.
→Abb. 19

8. Ein leeres Glas unter das Auslauf-

system stellen und drücken.
Das Milchsystem reinigt sich auto-

matisch.

a Das Programm ist beendet und das

Gerät ist betriebsbereit.

Reinigen und Pflegen de

Tipp:Wenn Sie das Milchsystem be­sonders gründlich reinigen wollen, rei­nigen Sie es regelmäßig manuell.
→"Milchsystem reinigen", Seite26

Entkalken verwenden

Führen Sie das Entkalkungsprogramm
aus, wenn Sie Ihr Gerät darauf hinweist.
Der Vorgang dauert ca.30Minuten.

Voraussetzung:Die Brüheinheit ist ge­reinigt.
→"Brüheinheit reinigen", Seite27

1. drücken.

2. Mit und "Reinigung" wählen

und drücken.

3. Mit und "Entkalken" wählen

und drücken.

4. Um das Programm zu starten,

drücken.

a Das Display führt durch das Pro-

gramm.

5. Die Tropfschale leeren und einset-

zen.

6. Den Milchbehälter entnehmen und

entleeren.

7. Den Milchbehälter, den Milch-

schlauch und das Ansaugrohr reini­gen.

8. Die Komponenten montieren und

den Milchbehälter einsetzen.
→Abb. 19

9. Wenn ein Wasserfilter vorhanden ist,

den Wasserfilter entfernen.

10. drücken.

11.Den Wassertank leeren und mit lau-

warmem Wasser bis zur Markierung
„0,5lcalc“ füllen.

12.Eine Siemens-Entkalkungstablette im

Wassertank auflösen und
drücken.

13.Einen Behälter mit 1l Fassungsver-

mögen unter das Auslaufsystem stel­len und drücken.

a Das Entkalkungsprogramm läuft

ca.20Minuten.

14.Wenn das Display "Entkalker nach-

füllen." anzeigt, die Entkalkungslö­sung nachfüllen und drücken.

15.Den Wassertank spülen.

16. drücken.

17.Wenn ein Wasserfilter vorhanden ist,

den Wasserfilter einsetzen.
→"Wasserfilter einsetzen", Seite21

18. drücken.

19.Frisches Wasser bis zur Markierung

"max" einfüllen.

20. drücken.

a Das Entkalkungsprogramm läuft

ca.1Minute und spült das Gerät.

21.Die Tropfschale leeren und einset-

zen.

22.Den Milchbehälter entnehmen und

entleeren.

23.Den Milchbehälter, den Milch-

schlauch und das Ansaugrohr reini­gen.

24.Die Komponenten montieren und

den Milchbehälter einsetzen.
→Abb. 19

a Das Programm ist beendet und das

Gerät ist betriebsbereit.

Reinigen verwenden

Führen Sie das Reinigungsprogramm
aus, wenn Sie Ihr Gerät darauf hinweist.
Der Vorgang dauert ca.9Minuten.

Voraussetzung:Die Brüheinheit ist ge­reinigt.
→"Brüheinheit reinigen", Seite27

1. drücken.

2. Mit und "Reinigung" wählen

und drücken.

3. Mit und "Reinigen" wählen

und drücken.

4. Um das Programm zu starten,

drücken.

a Das Display führt durch das Pro-

gramm.

5. Die Tropfschale leeren und einset-

zen.

29

de Reinigen und Pflegen

6. Den Pulverschacht öffnen.

7. Eine Siemens-Reinigungstablette in

den Pulverschacht geben.

8. Den Pulverschacht schließen und

drücken.

9. Einen Behälter mit 1l Fassungsver-

mögen unter das Auslaufsystem stel­len und drücken.

a Das Reinigungsprogramm läuft ca.

7Minuten.

10.Die Tropfschale leeren und einset-

zen.

a Das Programm ist beendet und das

Gerät ist betriebsbereit.

calc‘nClean verwenden

Sie können mit dem Service-Programm
calc‘nClean die Programme Reinigen
und Entkalken kombinieren. Führen Sie
das calc‘nClean-Programm aus, wenn
Sie Ihr Gerät darauf hinweist. Der Vor­gang dauert ca.43Minuten.

Voraussetzung:Die Brüheinheit ist ge­reinigt.
→"Brüheinheit reinigen", Seite27

1. drücken.

2. Mit und "Reinigung" wählen

und drücken.

3. Mit und "calc'nClean" wählen

und drücken.

4. Um das Programm zu starten,

drücken.

a Das Display führt durch das Pro-

gramm.

5. Die Tropfschale leeren und einset-

zen.

6. Den Milchbehälter entnehmen und

entleeren.

7. Den Milchbehälter, den Milch-

schlauch und das Ansaugrohr reini­gen.

8. Die Komponenten montieren und

den Milchbehälter einsetzen.
→Abb. 19

9. Wenn ein Wasserfilter vorhanden ist,

den Wasserfilter entfernen.

10. drücken.

11.Den Wassertank leeren und mit lau-

warmem Wasser bis zur Markierung
„0,5lcalc“ füllen.

12.Eine Siemens-Entkalkungstablette im

Wassertank auflösen und
drücken.

13.Einen Behälter mit 1l Fassungsver-

mögen unter das Auslaufsystem stel­len und drücken.

a Das Entkalkungsprogramm läuft

ca.20Minuten.

14.Wenn das Display "Entkalker nach-

füllen." anzeigt, die Entkalkungslö­sung nachfüllen und drücken.

15.Den Wassertank spülen.

16. drücken.

17.Wenn ein Wasserfilter vorhanden ist,

den Wasserfilter einsetzen.
→"Wasserfilter einsetzen", Seite21

18. drücken.

19.Frisches Wasser bis zur Markierung

"max" einfüllen.

20. drücken.

a Das Programm läuft ca.1Minute

und spült das Gerät.

21.Die Tropfschale leeren und einset-

zen.

22.Den Pulverschacht öffnen.

23.Eine Siemens-Reinigungstablette in

den Pulverschacht geben.

24.Den Pulverschacht schließen und

drücken.

25.Einen Behälter mit 1l Fassungsver-

mögen unter das Auslaufsystem stel­len und drücken.

a Das Reinigungsprogramm läuft ca.

7Minuten.

26.Die Tropfschale leeren und einset-

zen.

27.Den Milchbehälter entnehmen und

entleeren.

28.Den Milchbehälter, den Milch-

schlauch und das Ansaugrohr reini­gen.

30

29.Die Komponenten montieren und

den Milchbehälter einsetzen.
→Abb. 19

a Das Programm ist beendet und das

Gerät ist betriebsbereit.

Reinigen und Pflegen de

31

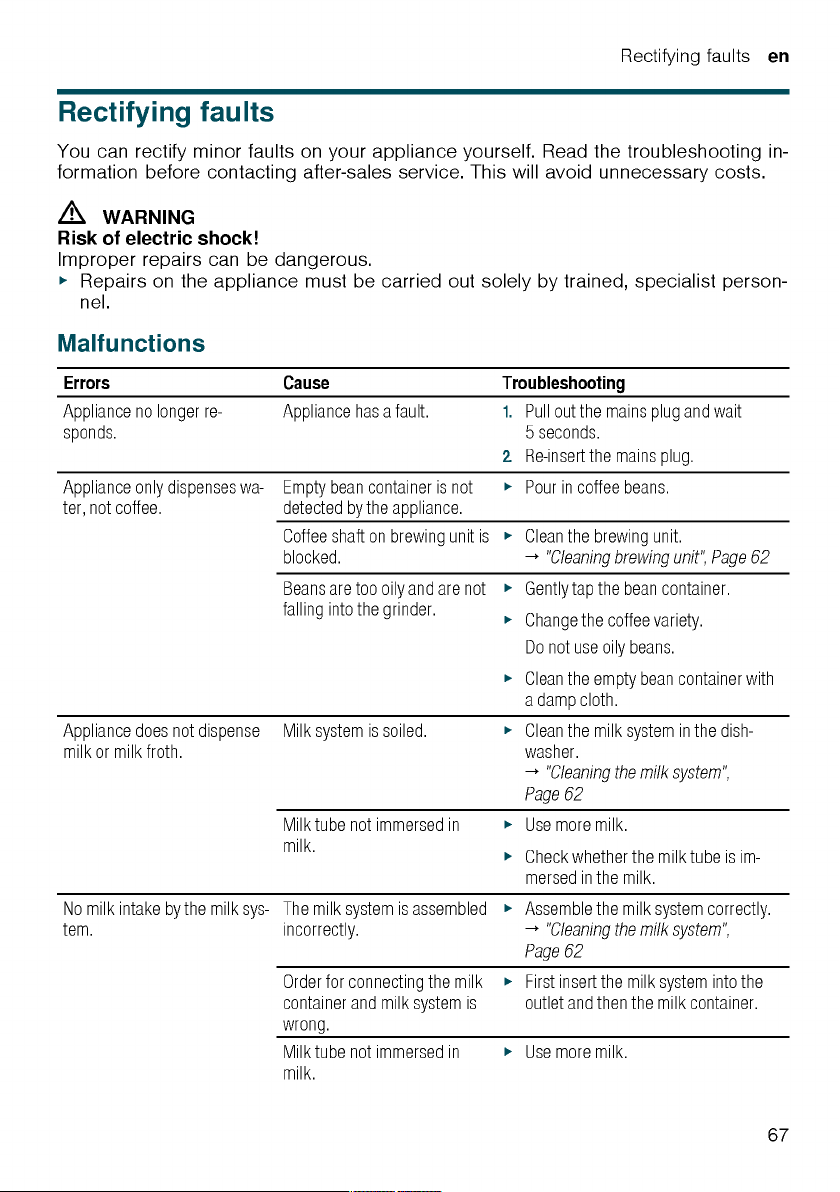

Störungen beheben de

Fehler Ursache Fehlerbehebung

Milchsystem saugt keine
Milch an.

Milchrohr taucht nicht in Milch
ein.

▶

Verwenden Sie mehr Milch.

▶

Prüfen Sie, ob das Milchrohr in die
Milch eintaucht.

Gerät gibt kein Heißwasser
aus.

Milchsystem ist verschmutzt.

▶

Reinigen Sie das Milchsystem im Ge­schirrspüler.

→"Milchsystem reinigen", Seite26

Milchsystem kann nicht mon­tiert oder demontiert werden.

Reihenfolge Montage ist
falsch.

▶

Schließen Sie zuerst das Milchsystem
und dann den Milchbehälter an. Bei
der Demontage entnehmen Sie zu­erst den Milchbehälter und dann das
Milchsystem.

Gerät gibt kein Getränk aus. Im Wasserfilter ist Luft. 1. Tauchen Sie den Wasserfilter mit der

Öffnung nach oben so lange in Was­ser, bis keine Luftblasen mehr entwei­chen.

2. Setzen Sie den Filter wieder ein.

→"Wasserfilter einsetzen", Seite21

▶

Drücken Sie den Wasserfilter gerade
und fest in den Tankanschluss.

Auf innerem Geräteboden be­findet sich Tropfwasser.

Tropfschale wurde zu früh
entnommen.

▶

Entnehmen Sie die Tropfschale erst
einige Sekunden nach dem letzten
Getränkebezug.

Brüheinheit kann nicht ent­nommen werden.

Brüheinheit ist nicht in Ent­nahmeposition (z. B. Frost-

▶

Schalten Sie das Gerät wieder ein.

schutz wurde aktiviert).

Gerät lässt sich nicht bedie-

Gerät ist im Demomodus.

nen.
Displayanzeigen wechseln.
Mahlwerk läuft nicht an. Gerät ist zu heiß.

▶

Um den Demomodus zu deaktivieren,
halten Sie mindestens 5Sekunden
gedrückt.

▶

Warten Sie 1Stunde, um das Gerät
abkühlen zu lassen.

Hinweise im Anzeigefeld

Fehler Ursache Fehlerbehebung

Displayanzeige "Schließen" er­scheint trotz geschlossener
Tür.

Tür ist nicht korrekt geschlos­sen.

Gerät ist zu heiß.

▶

Drücken Sie die Tür fest zu.

▶

Warten Sie 1Stunde, um das Gerät
abkühlen zu lassen.

33

de Störungen beheben

Fehler Ursache Fehlerbehebung

Displayanzeige "Bitte Tropf­schale leeren und wieder ein­setzen." erscheint trotz leerer
Tropfschale.

Gerät ist ausgeschaltet und
erkennt Entleeren nicht.

Tropfschale ist verschmutzt.

1. Schalten Sie das Gerät ein und ent-

nehmen Sie die Tropfschale.

2. Setzen Sie die Tropfschale wieder

ein.

▶

Reinigen Sie die Tropfschale gründ­lich.

Displayanzeige "Bitte Wasser­tank füllen" erscheint trotz vol­lem Wassertank.

Wassertank ist falsch einge­setzt.

Kohlensäurehaltiges Wasser
ist im Wassertank.

Schwimmer im Wassertank
hängt fest.

▶

Setzen Sie den Wassertank richtig
ein.

▶

Füllen Sie den Wassertank mit fri­schem Leitungswasser.

1. Entnehmen Sie den Wassertank.

2. Reinigen Sie den Wassertank gründ-

lich.

Neuer Wasserfilter wurde
nicht nach Anleitung gespült.

1. Spülen Sie den Wasserfilter nach der

Anleitung.

→"Wasserfilter einsetzen", Seite21

2. Nehmen Sie den Wasserfilter in Be-

trieb.

Im Wasserfilter ist Luft. 1. Tauchen Sie den Wasserfilter mit der

Öffnung nach oben so lange in Was­ser, bis keine Luftblasen mehr entwei­chen.

2. Setzen Sie den Filter wieder ein.

→"Wasserfilter einsetzen", Seite21

Wasserfilter ist alt.

▶

Setzen Sie einen neuen Wasserfilter
ein.

Kalkablagerungen im Wasser­tank verstopfen das System.

1. Reinigen Sie den Wassertank gründ-

lich.

2. Starten Sie das Entkalkungspro-

gramm.

→"Entkalken verwenden", Seite29

Displayanzeige "Bohnenbehäl­ter mit Kaffeebohnen füllen."
erscheint trotz gefülltem Boh­nenbehälter.

Das Mahlwerk mahlt keine
Bohnen trotz gefülltem Boh­nenbehälter.

Bohnen sind zu ölig und fallen
nicht ins Mahlwerk.

▶

Klopfen Sie leicht an den Bohnenbe­hälter.

▶

Wechseln Sie die Kaffeesorte.
Verwenden Sie keine öligen Bohnen.

▶

Reinigen Sie den leeren Bohnenbe­hälter mit einem feuchten Tuch.

34

Störungen beheben de

Fehler Ursache Fehlerbehebung

Displayanzeige "Bitte Brühein­heit reinigen, wieder einset­zen und Türe schließen." er­scheint.

Brüheinheit ist verschmutzt.

Mechanismus von Brüheinheit
ist schwergängig.

Kaffeepulver in der Brühein­heit ist zu viel.

▶

Reinigen Sie die Brüheinheit.

→"Brüheinheit reinigen", Seite27

▶

Reinigen Sie die Brüheinheit.

→"Brüheinheit reinigen", Seite27

▶

Verwenden Sie maximal 2 gestriche­ne Pulverlöffel mit Kaffeepulver.

→"Brüheinheit reinigen", Seite27

Displayanzeige "Spannung (V)
nicht korrekt." erscheint.

Displayanzeige "Bitte Gerät
neu starten." erscheint.

Spannung in der Hausanlage
ist falsch.

Brüheinheit ist stark ver­schmutzt oder kann nicht ent­nommen werden.

▶

Betreiben Sie das Gerät nur bei 220­240V.

▶

Starten Sie das Gerät neu.

▶

Reinigen Sie die Brüheinheit.

→"Brüheinheit reinigen", Seite27

Gerät hat eine Störung. 1. Ziehen Sie den Netzstecker und war-

ten Sie 5Sekunden.

2. Stecken Sie den Netzstecker ein.

Displayanzeige "calc'nClean"
erscheint sehr häufig.

Wasser ist zu kalkhaltig. 1. Setzen Sie einen neuen Wasserfilter

ein.

→"Wasserfilter einsetzen", Seite21

2. Stellen Sie die Wasserhärte entspre-

chend ein.

→"Wasserhärte einstellen", Seite15

Falsches oder zu wenig Ent­kalkungsmittel verwendet.

▶

Verwenden Sie zum Entkalken aus­schließlich geeignete Tabletten.

Ergebnisproblem

Fehler Ursache Fehlerbehebung

Stark schwankende Kaffee-,
bzw. Milchschaumqualität.

Schwankende Milchschaum­qualität.

Kaffee wird nicht oder nur
tropfenweise ausgegeben.

Eingestellte Füllmenge wird
nicht erreicht.

Gerät ist verkalkt.

Milchschaumqualität ist ab­hängig von Art der verwende­ten Milch oder pflanzlichem
Getränk.

Mahlgrad ist zu fein einge­stellt.

Gerät ist stark verkalkt.

▶

Entkalken Sie das Gerät.

→"Entkalken verwenden", Seite29

▶

Optimieren Sie das Ergebis durch die
Auswahl der Milch- oder der pflanzli­chen Getränkesorte.

▶

Stellen Sie den Mahlgrad gröber ein.

→"Mahlgrad einstellen", Seite21

▶

Entkalken Sie das Gerät.

→"Entkalken verwenden", Seite29

35

de Störungen beheben

Fehler Ursache Fehlerbehebung

Kaffee wird nicht oder nur
tropfenweise ausgegeben.

Eingestellte Füllmenge wird
nicht erreicht.

Im Wasserfilter ist Luft. 1. Tauchen Sie den Wasserfilter mit der

Öffnung nach oben so lange in Was­ser, bis keine Luftblasen mehr entwei­chen.

2. Setzen Sie den Filter wieder ein.

→"Wasserfilter einsetzen", Seite21

Kaffee hat keine Crema. Kaffeesorte ist nicht optimal.

▶

Verwenden Sie eine Kaffeesorte mit
einem höheren Anteil an Robusta­Bohnen.

▶

Verwenden Sie Bohnen mit einer
dunkleren Röstung.

Bohnen sind nicht mehr röst-

▶

Verwenden Sie frische Bohnen.

frisch.
Mahlgrad ist nicht auf Kaffee-

bohnen abgestimmt.

Kaffee ist zu sauer. Mahlgrad ist zu grob einge-

stellt.
Kaffeesorte ist nicht optimal.

▶

Stellen Sie den Mahlgrad feiner ein.

→"Mahlgrad einstellen", Seite21

▶

Stellen Sie den Mahlgrad feiner ein.

→"Mahlgrad einstellen", Seite21

▶

Verwenden Sie eine Kaffeesorte mit
einem höheren Anteil an Robusta­Bohnen.

▶

Verwenden Sie Bohnen mit einer
dunkleren Röstung.

Kaffee ist zu bitter. Mahlgrad ist zu fein einge-

stellt.
Kaffeesorte ist nicht optimal.

Kaffee schmeckt verbrannt. Mahlgrad ist zu fein einge-

stellt.
Kaffeesorte ist nicht optimal.
Kaffeetemperatureinstellung

ist zu hoch.

▶

Stellen Sie den Mahlgrad gröber ein.

→"Mahlgrad einstellen", Seite21

▶

Wechseln Sie die Kaffeesorte.

▶

Stellen Sie den Mahlgrad gröber ein.

→"Mahlgrad einstellen", Seite21

▶

Wechseln Sie die Kaffeesorte.

▶

Stellen Sie die Kaffeetemperatur
niedriger ein.

→"Übersicht Grundeinstellungen",
Seite23

Kaffeesatz ist nicht kompakt
und zu nass.

Mahlgrad ist nicht optimal ein­gestellt.

▶

Stellen Sie den Mahlgrad gröber oder
feiner ein.

→"Mahlgrad einstellen", Seite21

Kaffeepulver ist zu wenig.

▶

Verwenden Sie 2 gestrichene Mess­löffel Kaffeepulver.

Bohnen sind zu ölig.

▶

Verwenden Sie eine andere Bohnen­sorte.

36

Transportieren, Lagern und Entsorgen de

Transportieren, Lagern
und Entsorgen

Erfahren Sie hier, wie Sie Ihr Gerät für
den Transport und die Lagerung vorbe­reiten. Außerdem erfahren Sie, wie sie
Altgeräte entsorgen.

Frostschutz aktivieren

Schützen Sie Ihr Gerät vor Frosteinwir­kung bei dem Transport und der Lage­rung

Voraussetzungen

¡ Das Gerät ist betriebsbereit.
¡ Der Wassertank ist gefüllt.

ACHTUNG!

Möglicher Geräteschaden bei dem
Transport oder der Lagerung durch
Flüssigkeitsrückstände im Gerät.

▶

Vor dem Transport oder der Lage­rung das Leitungssystem leeren.

1. Einen großen Behälter unter das

Auslaufsystem stellen.

2. drücken und "Milchschaum" aus-

wählen.

3. drücken.

4. Wassertank entnehmen.

a Das Gerät entleert automatisch das

Leitungssystem und schaltet sich
aus.

5. Den Wassertank und die Tropfschale

entleeren.

6. Das Gerät gründlich reinigen.

Altgerät entsorgen

Durch umweltgerechte Entsorgung kön­nen wertvolle Rohstoffe wiederverwen­det werden.

1. Den Netzstecker der Netzanschluss-

leitung ziehen.

2. Die Netzanschlussleitung durchtren-

nen.

3. Das Gerät umweltgerecht entsorgen.

Dieses Gerät ist entsprechend
der europäischen Richtlinie
2012/19/EU über Elektro- und
Elektronikaltgeräte (waste electri­cal and electronic equipment –
WEEE) gekennzeichnet.
Die Richtlinie gibt den Rahmen
für eine EU-weit gültige Rücknah­me und Verwertung der Altgeräte
vor.

Kundendienst

Wenn Sie Fragen haben, eine Störung
am Gerät nicht selbst beheben können
oder das Gerät repariert werden muss,
wenden Sie sich an unseren Kunden­dienst.
Viele Probleme können Sie durch die
Information zur Störungsbehebung in
dieser Anleitung oder auf unserer Web­seite selbst beheben. Falls dies nicht
der Fall ist, wenden Sie sich an unse­ren Kundendienst.
Wir finden immer eine passende Lö­sung.
Wir stellen sicher, dass Ihr Gerät mit
Original-Ersatzteilen von geschulten
Kundendiensttechnikern im Garantiefall
und nach Ablauf der Herstellergarantie
repariert wird.

Hinweis:Der Einsatz des Kunden­diensts ist im Rahmen der Herstellerga­rantiebedingungen kostenfrei.

Wenn Sie den Kundendienst kontaktie­ren, benötigen Sie Erzeugnisnummer
(E-Nr.) und die Fertigungsnummer (FD­Nr.) Ihres Geräts.
Die Kontaktdaten des Kundendiensts
finden Sie im Kundendienstverzeichnis
am Ende der Anleitung oder auf unse­rer Webseite.

37

de Kundendienst

E-Nummer und FD-Nummer

Die E-Nummer und die FD-Nummer fin­den Sie auf dem Typenschild des Ge­räts.

Um Ihre Gerätedaten und die Kunden­dienst-Telefonnummer schnell wieder­zufinden, können Sie die Daten notie­ren.

Garantiebedingungen

Sie haben für Ihr Gerät Anspruch auf Garantie gemäß nachfolgender Bedingungen.
Für dieses Gerät gelten die von unserer jeweils zuständigen Landesvertretung her­ausgegebenen Garantiebedingungen des Landes, in dem das Gerät gekauft wurde.
Sie können die Garantiebedingungen jederzeit über Ihren Fachhändler, bei dem Sie
das Gerät gekauft haben oder direkt bei unserer Landesvertretung anfordern. Die
Garantiebedingungen für Deutschland finden Sie am Ende des deutschen Sprach­teils. Die Adressen finden Sie auf den letzten Seiten dieses Hefts. Darüber hinaus
sind die Garantiebedingungen auch im Internet unter der genannten Web-Adresse
hinterlegt. Für die Inanspruchnahme von Garantieleistungen ist in jedem Fall die
Vorlage des Kaufbeleges erforderlich.

38

Kundendienst de

39

de Technische Daten

Technische Daten

Zahlen und Fakten zu Ihrem Gerät fin­den Sie hier.

Spannung 220–240V∼
Frequenz 50Hz
Anschlusswert 1500W
Maximaler Pumpendruck, sta-

tisch
Maximales Fassungsvermö-

gen, Wassertank (ohne Filter)
Maximales Fassungsvermö-

gen, Bohnenbehälter
Länge der Zuleitung 100cm
Gerätehöhe 37,3cm
Gerätebreite 24,9cm
Gerätetiefe 42,8cm
Gewicht, ungefüllt 8-9kg
Art des Mahlwerks Keramik

15bar

1,7l

270g

40

Table of contents

Safety .............................................43

General information .........................43

Intended use....................................43

User group restrictions.....................43

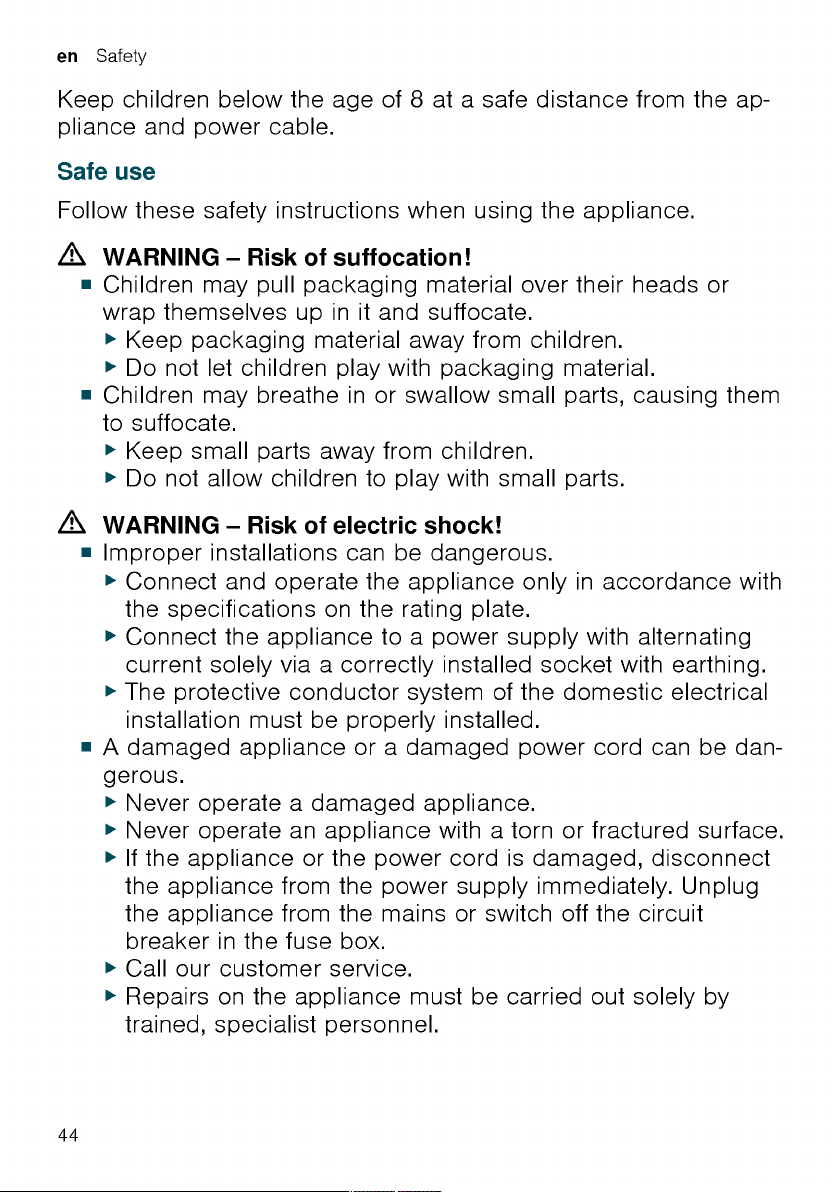

Safe use ..........................................44

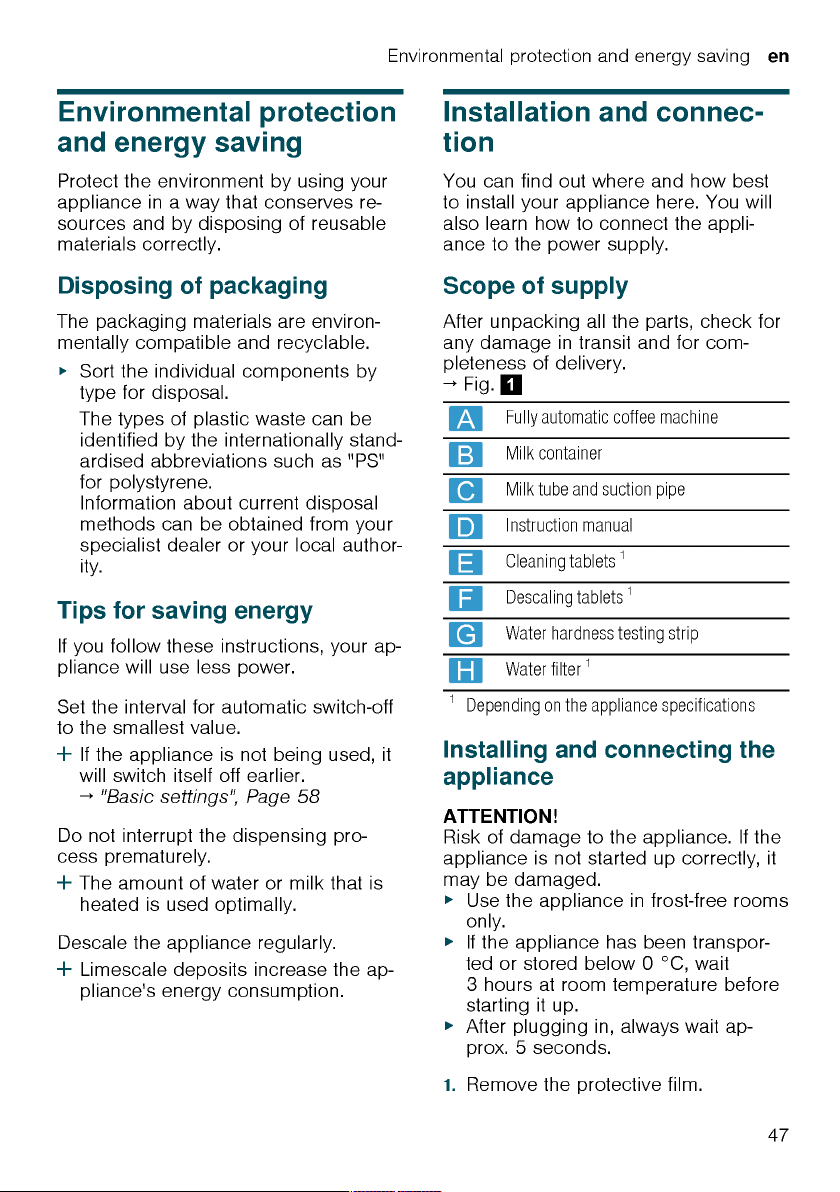

Environmental protection and

energy saving .................................47

Disposing of packaging ...................47

Tips for saving energy......................47

Installation and connection ............47

Scope of supply...............................47

Installing and connecting the ap-

pliance.............................................47

Familiarising yourself with your

appliance ........................................48

Appliance ........................................48

Controls...........................................48

Display ............................................48

Drinks overview..............................49

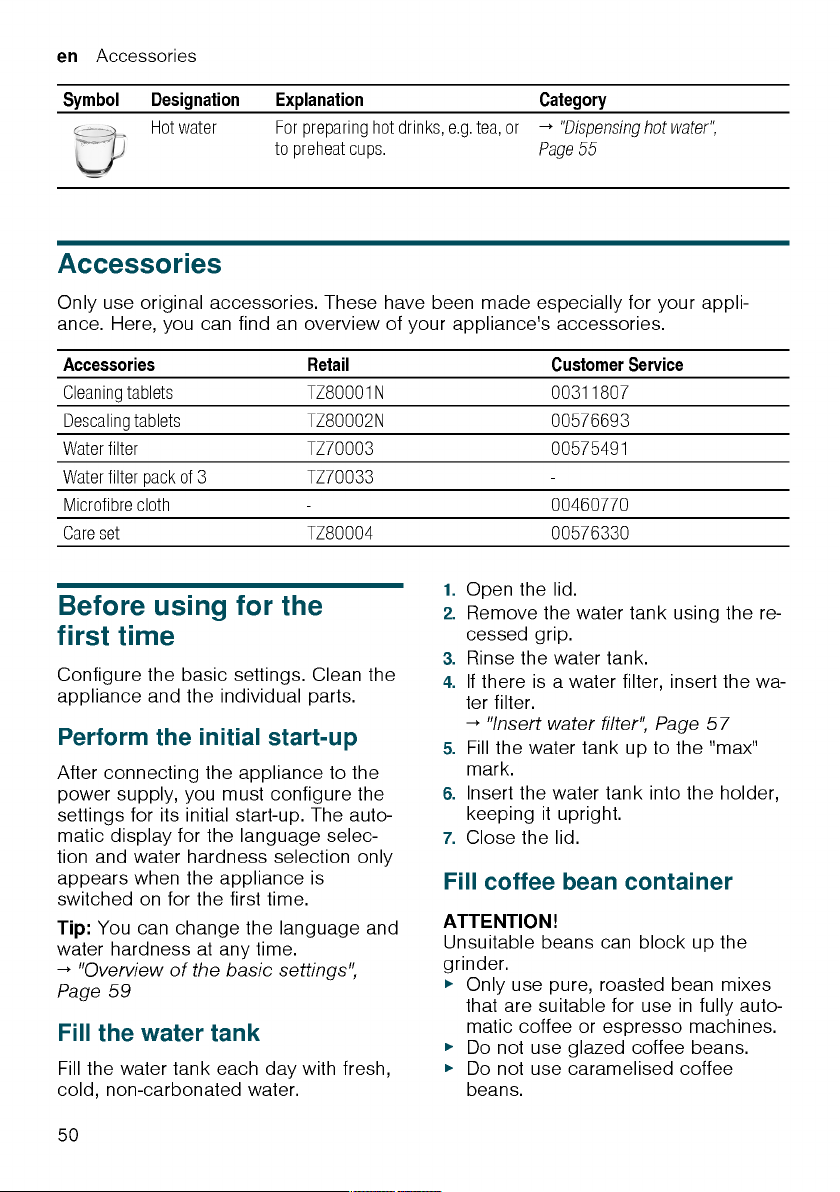

Accessories....................................50

Before using for the first time.........50

Perform the initial start-up ................50

Fill the water tank.............................50

Fill coffee bean container.................50

Setting the language........................51

Setting the water hardness...............51

General information .........................51

Basic operation ..............................52

Switching the appliance on and

off....................................................52

Dispensing drinks ............................52

Dispensing a coffee drink made

from fresh beans .............................53

Dispensing a coffee drink made

from ground coffee ..........................53

Dispensing drinks with milk..............53

en

Using the milk container ..................54

Dispensing coffee drink with milk.....54

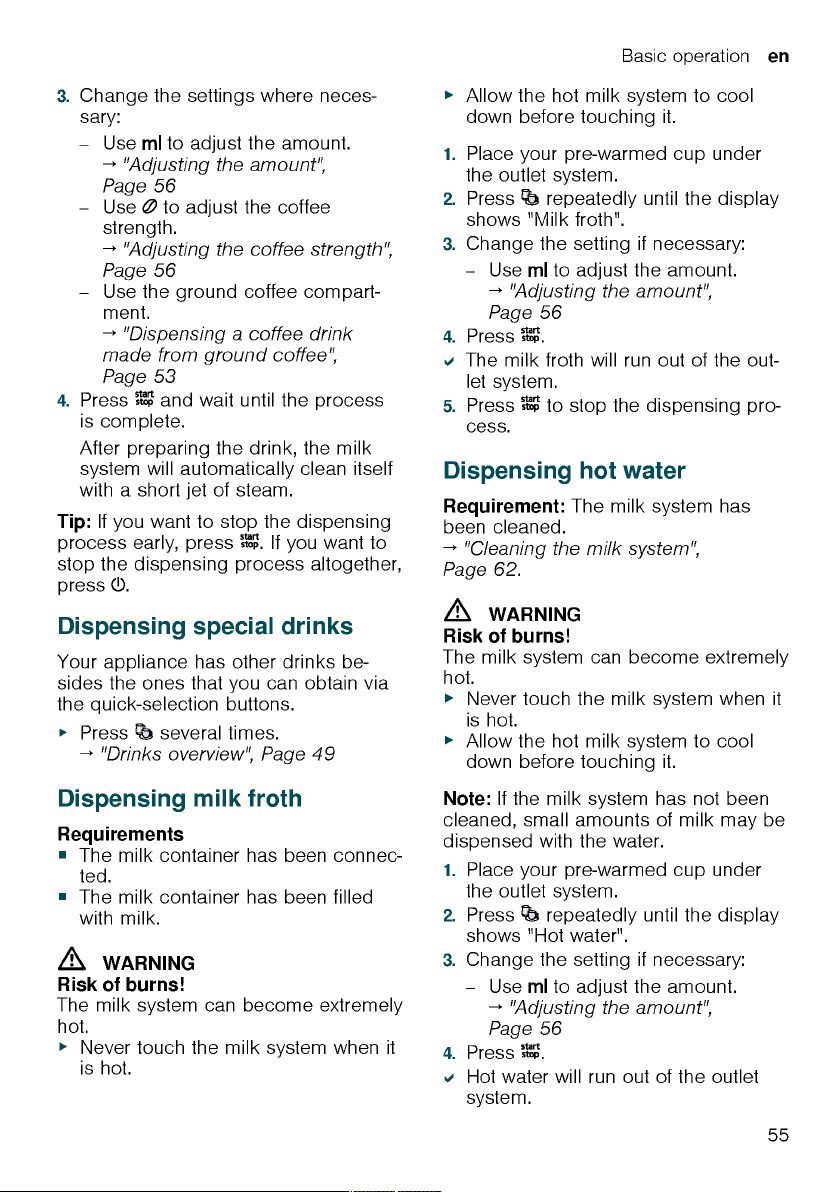

Dispensing special drinks ................55

Dispensing milk froth .......................55

Dispensing hot water .......................55

Drink settings...................................56

Water filter .......................................57

Childproof lock...............................58

Activating the childproof lock ...........58

Deactivating the childproof lock .......58

Cup heater1.....................................58

Basic settings.................................58

Overview of the basic settings .........59

Changing the basic settings.............59

Cleaning and maintenance .............60

Dishwasher-safe components ..........60

Cleaning agent ................................60

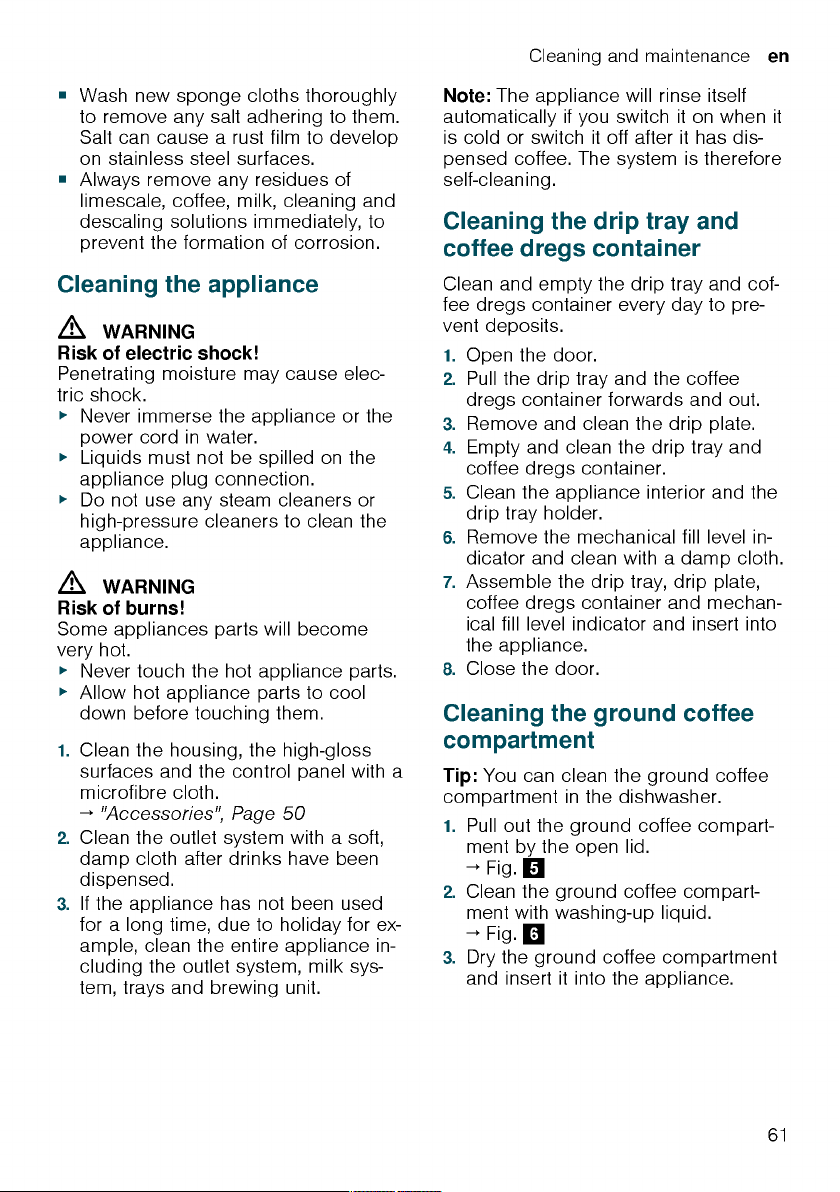

Cleaning the appliance ....................61

Cleaning the drip tray and coffee

dregs container ...............................61

Cleaning the ground coffee com-

partment ..........................................61

Cleaning the milk system .................62

Cleaning the milk container..............62

Cleaning brewing unit ......................62

Service programmes........................63

Rectifying faults .............................67

Malfunctions ....................................67

Notifications on the display panel.....68

Problem with results ........................70

Transportation, storage and dis-

posal...............................................72

Activate frost protection ...................72

Disposing of your old appliance.......72

1

Depending on the appliance specifications

41

en

After-sales service..........................72

E number and FD number ...............73

Warranty conditions .........................73

Technical specifications.................73

42

Safety en

Safety

Please read the safety information to ensure that you use the ap­pliance safely.

General information

Here you can find general information about this information
product.

¡ Read this manual carefully. Only then can you operate the appli-

ance safely and efficiently.

¡ This manual is intended for the user of the appliance.
¡ Observe the safety instructions and warnings.
¡ Keep the manual and the product information in a safe place for

future reference or for the next owner.

¡ Check the appliance for damage after unpacking it. Do not con-

nect the appliance if it has been damaged in transit.

Intended use

Please read the information on intended use to ensure that you
use the appliance safely and correctly.
Only use this appliance:

¡ as specified in this instruction manual.
¡ for preparing hot drinks.
¡ Up to an altitude of max. 2000 m above sea level.

User group restrictions

Avoid risks to children and vulnerable persons.
This appliance may be used by children aged 8 or over and by
people who have reduced physical, sensory or mental abilities or
inadequate experience and/or knowledge, provided they are su­pervised or have been instructed onhow to use the appliance
safely and have understood theresulting dangers.
Do not let children play with the appliance.
Children must not perform cleaning or user maintenance unless
they are at least 8 years old and are being supervised.

43

en Familiarising yourself with your appliance

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

2. Place the appliance on a level, wa-

ter-resistant surface that is capable
of bearing its weight.

3. Using the mains plug, connect the

appliance to an earthed socket that
has been correctly installed.

Familiarising yourself
with your appliance

Familiarise yourself with the parts of
your appliance.

Appliance

Here you can find an overview of the
parts of your appliance.

Note:Individual details and colours
may differ, depending on the appliance
model.

→Fig. 2

Water tank

Cover for water tank

Cup heater

Aroma lid

Bean container

1

Rating plate

Drip tray

Milk container

1

Depending on the appliance specifications

Controls

Here you can find an overview of the
symbols on your appliance. Press the
symbols to make a selection, start the
dispensing process or make/adjust a
setting.

Symbol Explanation

Switch appliance on/off
Open menu/leave menu

Note:The menu buttons are only
visible when the menu is open.

Navigate upwards in the menu
Navigate downwards in the menu
Confirm/save in the menu
Go back in the menu
Dispense two cups
Select coffee strength
Adjusting the amount
Start/stop

Ground coffee compartment

Display

Control panel

Cup lighting

Cover

Outlet system

Brewing chamber door

1

Depending on the appliance specifications

48

1

Display

The display shows the selected drinks,
settings and setting options, as well as
messages about the appliance’s oper­ating status.
The display shows additional informa­tion and action steps. The information
is hidden after a short period, or by
pressing a button. The action steps are
hidden when they have been com­pleted.

▶

Do not use coffee beans that have
been treated with additives contain­ing sugar.

▶

Do not add ground coffee.

1. Open the lid.

2. Fill with the coffee beans.

The appliance will adjust to the cof­fee beans with the next dispensing
process.

3. Close the lid.

Tip:To keep the coffee beans at their

best, store them in a sealed container
in a cool place.
You can keep the coffee beans in the
bean container for a number of days
without them losing their aroma.

Setting the language

1. Press to switch the appliance on.

a The display will show the language

that is preset.

2. Press or until the display

shows the desired language.

3. Press ⁠.

Tip:You can change the language at

any time.
→"Overview of the basic settings",

Page59

Setting the water hardness

It is important to set the water hardness
correctly, so that the appliance indic­ates in good time that it needs descal­ing. You can use the enclosed test strip
to determine the water hardness, or
ask your local water company.

1. Briefly dip the test strip in fresh tap

water.

2. Allow the water to drip off the test

strip.

a The test strip will indicate the water

hardness after 1minute.

Before using for the first time en

3. If a water softening system is in-

stalled in your house, select "Soften­ing system".

4. Press or until the display

shows the desired water hardness.
The table shows the allocation of the

levels to the different degrees of wa­ter hardness:

Level German de-

grees in °dH

Total hard­ness in
(mmol/l)

1 1-7 0.18 - 1.25
2 8-14 1.42 - 2.49
3 15-21 2.67 - 3.74

1

4

1

Factory setting (may vary according to

22-30 3.92 - 5.34

model)

5. Press ⁠.

6. Check whether the bean container

has been filled.

7. Press ⁠.

a The appliance now rinses itself.
a When the symbols for drink selection

and the buttons light up on the oper­ating panel, the appliance is ready
for use.

Tip:You can change the water hard­ness at any time.
→"Overview of the basic settings",

Page59

General information

Please bear this information in mind so
that you can get the best out of your
appliance.

Notes

¡ The appliance has been pro-

grammed at the factory with stand­ard settings for optimum operation.

¡ The grinder has been factory-set for

optimum operation. If coffee is only
dispensed drop by drop or is too
thin with too little crema, you can ad­just the grinding level when the

51

Basic operation en

Notes

¡ If you do not change any settings for

approx.5seconds, the appliance
will exit settings mode. The settings
will be automatically saved.

¡ With a number of settings your cof-

fee is prepared in several steps.
Wait until the process is fully com­pleted.

Dispensing a coffee drink
made from fresh beans

1. Place your pre-warmed cup under

the outlet system.

2. Press the drinks symbol for a coffee

drink without milk.

a The display will show the drink and

your current settings.
→"Drink settings", Page56

3. Change the settings where neces-

sary:

‒ Use to adjust the amount.

→"Adjusting the amount",
Page56

‒ Use to adjust the coffee

strength.
→"Adjusting the coffee strength",

Page56

4. Press ⁠.

The coffee beans are freshly ground
for each brewing process.

a The coffee is brewed and then dis-

pensed into the cup.

Tip

¡ You can press to stop the dis-

pensing process early.

¡ Find out how to make coffee drinks

with milk.
→"Dispensing drinks with milk",

Page53

Dispensing a coffee drink
made from ground coffee

ATTENTION!

The ground coffee compartment can
become blocked.

▶

Do not used coffee beans.

▶

Do not use instant coffee.

▶

Use a soft brush to gently direct the
ground coffee residue into the shaft.

Note

When using ground coffee, the
following selections are not available:

¡ Two cups at once
¡ Coffee strength
¡ AromaDouble Shot

1. Place your pre-warmed cup under

the outlet system.

2. Press the symbol for your desired

drink.

3. Press repeatedly until the display

shows "Gr. coffee".

4. Open the ground coffee compart-

ment.

5. Add a maximum of 2 level tea-

spoons of ground coffee, max. 12g.

6. Close the ground coffee compart-

ment.

7. Press ⁠.

a The coffee is brewed and then dis-

pensed into the cup.

Tip

¡ You can press to stop the dis-

pensing process prematurely.

¡ If you would like another drink with

ground coffee, repeat the process.

¡ Always add the ground coffee just

before making the drink.

Dispensing drinks with milk

You can use your appliance to dis­pense coffee drinks with milk and milk
froth.

53

en Basic operation

5. Press to stop the dispensing pro-

cess.

Drink settings

Prepare a drink according to your
taste.

Adjusting the coffee strength

1. Press the symbol for your desired

drink.

2. To select the strength of the coffee,

press ⁠.
You can select the following coffee

strengths:
– Mild
– Regular
– Strong
– Very strong
– AromaDouble Shot

Tip:For a strong taste of coffee, se­lect a high coffee strength when set­ting a large capacity.

Selecting ground coffee

1. Press the symbol for your desired

drink.

2. Press repeatedly until the display

shows "Gr. coffee".
→"Dispensing a coffee drink made

from ground coffee", Page53

AromaDouble Shot

You can dispense an extra-strong cof­fee by using the AromaDouble Shot
function.
The longer coffee is brewed, the more
bitter substances and undesirable
aromas are released. The bitter sub­stances and undesirable aromas affect
the taste and digestibility of the coffee.
To ensure that only pleasant-tasting
and easily digestible aromatic sub­stances are released, fresh coffee
beans are ground and brewed when
half the quantity has been prepared.

Tip:You can select the AromaDouble
Shot function for any drink containing a
proportion of at least35ml coffee
volume.

Note:The AromaDouble Shot function
is not available for every drink and
drink volume.

Adjusting the amount

1. Press the symbol for your desired

drink.

2. Press repeatedly until the desired

volume is shown on the display.

Dispensing two cups at once

Depending on the appliance model,
you can prepare two cups at the same
time for certain drinks.

Note

The "Two cups at once" function is not
available for the following selections:

¡ Ground coffee
¡ AromaDouble Shot
¡ Volume smaller than 35ml

1. Press the symbol for your desired

drink.

2. Press ⁠.

a The setting is shown on the display.

3. Place two cups on the left and right

below the outlet system.

4. Press ⁠.

The drink is prepared in 2 steps. The
beans are ground in 2 grinding oper­ations.

a The drink is brewed and then runs

into the cup.

5. Wait until the process is completed.

Grinder

Your appliance has an adjustable
grinder, which you can use to custom­ise the grinding level of your coffee
beans.

56

Basic settings en

Overview of the basic settings

Setting Selection Description

Cleaning and care Milk system

Descale
Clean
calc'nClean

Cup warmer

1

Cup warmer off

2

Cup warmer on

Water filter New filter

No filter

Coffee temp. normal

high
max.

Languages See options on the appliance. Set menu language.

Autom. switch-off See options on the appliance. Set how long the appliance

Water hardness 1 (soft)

2 (medium)
3 (hard)
4 (very hard)

2

Water-softening system

Key tones Key tones on

2

Key tones off

Factory settings Full reset?

Continue: OK
Cancel: ←

1

Depending on the appliance specifications

2

Factory setting (may vary according to model)

Start service programme.

→"Service programmes",
Page63

Switch cup heater on or off.

→"Cup heater", Page58

Set use of the water filter.

Set the temperature for coffee
drinks.

Note:The setting is effective for
all preparation types.

Changes are immediately dis­played.

should wait after preparing the
last drink before automatically
switching itself off.

Set the appliance to the local wa­ter hardness.

→"Setting the water hardness",
Page51

Switch the button tones on or off.

Restore settings to the factory
settings.

Note:All individual settings will
be deleted and reset to the fact­ory settings.

Changing the basic settings

1. Press ⁠.

2. Use or to select the desired

basic setting and press ⁠.

a The display will show the setting op-

tions and the navigation symbols will
light up. The display indicates the
current setting.

59

en Cleaning and maintenance

¡ If you accidentally interrupt the ser-

vice programme, you must reset it.
→"Resetting a service programme",

Page64

Tips

¡ If you use a water filter, this prolongs

the time interval until a service pro­grammes needs to be performed.

¡ You can combine the cleaning and

descaling programmes using the
calc'nClean service programme.
→"Using calc'nClean", Page65

¡ Clean your appliance with a soft,

damp cloth immediately after a ser­vice programme to remove any de­scaling solution residues and pre­vent corrosion.

Resetting a service programme

Take the following steps if the service
programme is interrupted, e.g. due to a
power failure.

1. Rinse out the water tank.

2. Fill the water tank with fresh, non-

carbonated water up to the "max"
marking.

3. Press ⁠.

a The appliance will rinse itself for ap-

prox.2minutes.

4. Empty and clean the drip tray.

5. Insert the drip tray and close the

door.

6. Restart the service programme.

Using the milk system cleaning
programme

Rinse the milk system with water, if ne­cessary. The rinsing process takes ap­prox. 1minute.

Requirement:The brewing unit is
cleaned.
→"Cleaning brewing unit", Page62

1. Press ⁠.

2. Use and to select "Cleaning

and care" and press ⁠.

3. Use and to select "Milk sys-

tem" and press ⁠.

4. To start the programme, press ⁠.

a The display will guide you through

theprogramme.

5. Remove and empty the milk con-

tainer.

6. Clean the milk container, milk tube

and suction pipe.

7. Fit the components and insert the

milk container.
→Fig. 19

8. Place an empty glass under the out-

let system and press ⁠.
The milk system will now clean itself

automatically.

a The program has ended and the ap-

pliance is ready for operation.

Tip:If you want to clean the milk sys­tem particularly thoroughly, clean regu­larly by hand.
→"Cleaning the milk system", Page62

Using the descaling programme

Run the descaling programme when
your appliance prompts you. The pro­cess takes approx.30minutes.

Requirement:The brewing unit is
cleaned.
→"Cleaning brewing unit", Page62

1. Press ⁠.

2. Use and to select "Cleaning

and care" and press ⁠.

3. Use and to select "Descale"

and press ⁠.

4. To start the programme, press ⁠.

a The display will guide you through

theprogramme.

5. Empty and insert the drip tray.

6. Remove and empty the milk con-

tainer.

7. Clean the milk container, milk tube

and suction pipe.

64

Cleaning and maintenance en

8. Fit the components and insert the

milk container.
→Fig. 19

9. If there is a water filter, remove it.

10.Press ⁠.

11.Empty the water tank and fill with

lukewarm water up to the "0.5l calc"
mark.

12.Dissolve one Siemens descaling tab-

let in the water tank and press ⁠.

13.Place a container with a capacity of

1l under the outlet system and
press ⁠.

a The descaling programme will run

for approx.20minutes.

14.If "Refill descaler." is shown on the

display, add more descaling solution
and press ⁠.

15.Rinse the water tank.

16.Press ⁠.

17.If there is a water filter, insert the wa-

ter filter.
→"Insert water filter", Page57

18.Press ⁠.

19.Fill the tank with fresh water up to

the "max" mark.

20.Press ⁠.

a The descaling programme takes ap-

prox.1minute and rinses the appli­ance.

21.Empty and insert the drip tray.

22.Remove and empty the milk con-

tainer.

23.Clean the milk container, milk tube

and suction pipe.

24.Fit the components and insert the

milk container.
→Fig. 19

a The program has ended and the ap-

pliance is ready for operation.

Using the cleaning programme

Run the cleaning programme when
your appliance prompts you. The pro­cess takes approx.9minutes.

Requirement:The brewing unit is
cleaned.
→"Cleaning brewing unit", Page62

1. Press ⁠.

2. Use and to select "Cleaning

and care" and press ⁠.

3. Use and to select "Clean"

and press ⁠.

4. To start the programme, press ⁠.

a The display will guide you through

theprogramme.

5. Empty and insert the drip tray.

6. Open the ground coffee compart-

ment.

7. Place one Siemens cleaning tablet

into the ground coffee compartment.

8. Close the ground coffee compart-

ment and press ⁠.

9. Place a container with a capacity of

1l under the outlet system and
press ⁠.

a The cleaning programme takes ap-

prox. 7minutes.

10.Empty and insert the drip tray.

a The program has ended and the ap-

pliance is ready for operation.

Using calc'nClean

You can combine the cleaning and de­scaling programmes using the
calc'nClean service programme. Run
the calc'nClean programme when your
appliance prompts you. The process
takes approx.43minutes.

Requirement:The brewing unit is
cleaned.
→"Cleaning brewing unit", Page62

1. Press ⁠.

2. Use and to select "Cleaning

and care" and press ⁠.

3. Use and to select

"calc'nClean" and press ⁠.

4. To start the programme, press ⁠.

a The display will guide you through

theprogramme.

65

en Cleaning and maintenance

5. Empty and insert the drip tray.

6. Remove and empty the milk con-

tainer.

7. Clean the milk container, milk tube

and suction pipe.

8. Fit the components and insert the

milk container.
→Fig. 19

9. If there is a water filter, remove it.

10.Press ⁠.

11.Empty the water tank and fill with

lukewarm water up to the "0.5l calc"
mark.

12.Dissolve one Siemens descaling tab-

let in the water tank and press ⁠.

13.Place a container with a capacity of

1l under the outlet system and
press ⁠.

a The descaling programme will run

for approx.20minutes.

14.If "Refill descaler." is shown on the

display, add more descaling solution
and press ⁠.

15.Rinse the water tank.

16.Press ⁠.

17.If there is a water filter, insert the wa-

ter filter.
→"Insert water filter", Page57

18.Press ⁠.

19.Fill the tank with fresh water up to

the "max" mark.

20.Press ⁠.

a The programme takes ap-

prox.1minute and rinses the appli­ance.

21.Empty and insert the drip tray.

22.Open the ground coffee compart-

ment.

23.Place one Siemens cleaning tablet

into the ground coffee compartment.

24.Close the ground coffee compart-

ment and press ⁠.

25.Place a container with a capacity of

1l under the outlet system and
press ⁠.

a The cleaning programme takes ap-

prox. 7minutes.

26.Empty and insert the drip tray.

27.Remove and empty the milk con-

tainer.

28.Clean the milk container, milk tube

and suction pipe.

29.Fit the components and insert the

milk container.
→Fig. 19

a The program has ended and the ap-

pliance is ready for operation.

66

en Rectifying faults

Errors Cause Troubleshooting

No milk intake by the milk sys­tem.

Appliance is not dispensing
hot water.

Milk system is soiled.

▶

Check whether the milk tube is im­mersed in the milk.

▶

Clean the milk system in the dish­washer.

→"Cleaning the milk system",
Page62

Milk system cannot be as­sembled or disassembled.

Order of assembly is wrong.

▶

First connect the milk system and
then the milk container. When disas­sembling, you must first remove the
milk container and then the milk sys­tem.

Appliance is not dispensing
drinks.

Air is in the water filter. 1. Immerse the water filter in water with

the opening facing upwards until no
more air bubbles escape.

2. Reinsert the filter.

→"Insert water filter", Page57

▶

Firmly press the water filter straight
down into the tank connection.

There is dripping water on the
inner floor of the appliance.

Drip tray was removed too
soon.

▶

Wait a few seconds after the last
drink was dispensed before removing
the drip tray.

Brewing unit cannot be re­moved.

Brewing unit is not in the re­moval position (e.g. frost pro-

▶

Switch the appliance back on.

tection activated).

Appliance cannot be oper­ated.

Appliance is in demo mode.

▶

To deactivate demo mode, press and

hold for at least 5seconds.
Change displays.
Grinder won't start. Appliance is too hot.

▶

Wait 1hour so the appliance can cool

down.

Notifications on the display panel

Errors Cause Troubleshooting

Display shows "Close" despite
the fact that the door is
closed.

Display shows "Please empty
drip tray and reinsert." despite
the fact that the drip tray is
empty.

68

Door is not properly closed.
Appliance is too hot.

Appliance is switched off and
does not detect emptying.

Drip tray is soiled.

▶

Press the door firmly shut.

▶

Wait 1hour so the appliance can cool

down.

1. Switch the appliance on, and remove

the drip tray.

2. Re-insert the drip tray.

▶

Clean the drip tray thoroughly.

Errors Cause Troubleshooting

Display shows "Please refill
water tank" despite the fact
that the water tank is full.

Water tank is wrongly inser­ted.

Carbonated water is in the wa­ter tank.

Float is stuck in the water
tank.

New water filter was not
rinsed as per instructions.

▶

Insert the water tank correctly.

▶

Fill the water tank with fresh tap wa-

ter.

1. Remove the water tank.

2. Clean the water tank thoroughly.

1. Rinse the water filter according to the

instructions.

→"Insert water filter", Page57

2. Place the water filter into operation.

Air is in the water filter. 1. Immerse the water filter in water with

the opening facing upwards until no

more air bubbles escape.

2. Reinsert the filter.

→"Insert water filter", Page57

Water filter is old.
Limescale deposits in the wa-

ter tank are blocking the sys­tem.

▶

Insert a new water filter.

1. Clean the water tank thoroughly.

2. Start the descaling programme.

→"Using the descaling programme",

Page64

Display shows "Fill the bean
container with coffee beans."
despite the fact that the ban
container is full.

The grinder is not grinding
any coffee beans despite full

Beans are too oily and are not
falling into thegrinder.

▶

Gently tap the bean container.

▶

Change the coffee variety.

Do not use oily beans.

▶

Clean the empty bean container with

a damp cloth.
bean container.

Display shows "Please clean
brewing unit, replace and
close door.".

Brewing unit is soiled.

Mechanism of brewing unit is
stiff.

Too much ground coffee in
the brewing unit.

▶

Clean the brewing unit.

→"Cleaning brewing unit", Page62

▶

Clean the brewing unit.

→"Cleaning brewing unit", Page62

▶

Use no more than 2 level measuring

spoons of ground coffee.

→"Cleaning brewing unit", Page62

Display shows "Voltage (V) in­correct.".

Display shows "Please restart
appliance.".

Voltage in the house system is
incorrect.

Brewing unit is heavily soiled
or cannot be removed.

▶

Only operate the appliance at 220-

240V.

▶

Restart the appliance.

▶

Clean the brewing unit.

→"Cleaning brewing unit", Page62

Rectifying faults en

69

en Rectifying faults

Errors Cause Troubleshooting

Display shows "Please restart
appliance.".

Display very frequently shows
"calc'nClean".

Appliance has a fault. 1. Pull out the mains plug and wait

5seconds.

2. Re-insert the mains plug.

Water is too hard. 1. Insert a new water filter.

→"Insert water filter", Page57

2. Set the corresponding water hard-

ness.

→"Setting the water hardness",

Page51

Incorrect or too little descal­ing agent used.

▶

When descaling, only use suitable

tablets.

Problem with results

Errors Cause Troubleshooting

Coffee or milk froth quality
varies widely.

Milk froth quality varies
widely.

Build-up of limescale in the ap­pliance.

Milk froth quality depends on
the type of milk or plant-based
alternative used.

Coffee is not dispensed or has

Grinding level is set too fine.

slowed to a trickle.
Set quantity is not reached.

Heavy build-up of limescale in
the appliance.

Air is in the water filter. 1. Immerse the water filter in water with

Coffee has no crema. Type of coffee is not optimal.

Beans are no longer fresh.
Grinding level is not appropri-

ate for coffee beans.

▶

Descale the appliance.

→"Using the descaling programme",

Page64

▶

Optimise the result through the selec-

tion of the milk or vegetable-based

drink type.

▶

Set a coarser grinding level.

→"Adjusting the grinding level",

Page57

▶

Descale the appliance.

→"Using the descaling programme",

Page64

the opening facing upwards until no

more air bubbles escape.

2. Reinsert the filter.

→"Insert water filter", Page57

▶

Use a coffee variety with a higher pro-

portion of Robusta beans.

▶

Use beans with a darker roast.

▶

Use fresh beans.

▶

Adjust the grinder to a finer setting.

→"Adjusting the grinding level",

Page57

70

Errors Cause Troubleshooting

Coffee is too acidic. Grinding level is set too

coarse.

▶

Adjust the grinder to a finer setting.

→"Adjusting the grinding level",

Page57

Type of coffee is not optimal.

▶

Use a coffee variety with a higher pro-

portion of Robusta beans.

▶

Use beans with a darker roast.
Coffee is too bitter. Grinding level is set too fine.

▶

Set a coarser grinding level.

→"Adjusting the grinding level",

Page57

Type of coffee is not optimal.

Coffee tastes burnt. Grinding level is set too fine.

▶

Change the coffee variety.

▶

Set a coarser grinding level.

→"Adjusting the grinding level",

Page57

Type of coffee is not optimal.
Coffee temperature setting is

too high.

▶

Change the coffee variety.

▶

Set the coffee temperature lower.

→"Overview of the basic settings",

Page59

Coffee grounds are not com­pact and are too wet.

The grinding level is not set
optimally.

▶

Adjust the grinder to a coarser or

finer setting.

→"Adjusting the grinding level",

Page57

Too little ground coffee.

▶

Use 2 level measuring spoons of

ground coffee.

Beans are too oily.

▶

Use a different type of bean.

Rectifying faults en

71

en Transportation, storage and disposal

Transportation, storage
and disposal

Here you will find out how to prepare
your appliance for transportation and
storage. You will also find out how to
dispose of old appliances.

Activate frost protection

Protect your appliance from frost dur­ing transportation and storage

Requirements

¡ The appliance is now ready to use.
¡ The water tank has been filled.

ATTENTION!

Possible damage to the appliance dur­ing transportation or storage due to li­quid residues in the appliance.

▶

Empty the pipe system before trans­portation or storage.

1. Place a large container under the

outlet system.

2. Press and select "Milk froth".

3. Press ⁠.

4. Remove water tank.

a The appliance will automatically

empty its pipe system and switch it­self off.

5. Empty the water tank and the drip

tray.

6. Clean the appliance thoroughly.

Disposing of your old appli­ance

Valuable raw materials can be re­claimed by recycling old appliances.

1. Unplug the appliance from the

mains.

2. Cut through the power cord.

3. Dispose of the appliance in an envir-

onmentally friendly manner.

This appliance has been identi­fied in accordance with the
European Directive 2012/19/EU
on Waste Electrical and Elec­tronic Equipment (WEEE).
This Directive provides an EU­wide framework for returning and
recycling old appliances.

After-sales service

If you have any queries, are unable to
rectify faults on the appliance yourself
or if your appliance needs to be re­paired, contact after-sales service.
You can solve many problems yourself
by consulting the information on
troubleshooting in these instructions or
on our website. If this is not the case,
contact our after-sales service.
We will always find an appropriate solu­tion.
With any warranty claims, we will make
sure that your appliance is repaired by
after-sales customer service techni­cians using original spare parts, includ­ing after the manufacturer's warranty
has expired.

Note:Under the manufacturer's war­ranty conditions, use of the after-sales
service is free.

When contacting after-sales service,
you will need the product number (E
no.) and the production number (FD
no.) of your appliance.
The contact details of the after-sales
service can be found in the after-sales
service directory at the end of the in­structions or on our website.

72

Technical specifications en

E number and FD number

The E number and the FD number can
be found on the appliance's rating
plate.
Making a note of your appliance's de­tails and the after-sales telephone num­ber will enable you to find them again
quickly.

Warranty conditions

You can make warranty claims for your
appliance under the following condi­tions.
The guarantee conditions for this appli­ance are as defined by our representat­ive in the country in which it is sold. De­tails regarding these conditions can be
obtained from the dealer from whom
the appliance was purchased. The bill
of sale or receipt must be produced
when making any claim under the
terms of this guarantee.

Technical specifications

Facts and figures for your appliance
can be found here.

Voltage 220–240V∼
Frequency 50Hz
Connection rating 1500W
Maximum static pump pres-

sure
Maximum capacity of water

tank (without filter)
Maximum capacity of bean

container
Length of the power cable 100cm
Appliance height 37.3cm
Appliance width 24.9cm
Appliance depth 42.8cm
Weight, empty 8-9kg

15bar

1.7l

270g

Type of grinder Ceramic

73

fr

Table des matières

Sécurité ..........................................76

Indications générales.......................76

Utilisation conforme .........................76

Limitation du groupe d’utilisateurs....76

Utilisation sûre .................................77

Protection de l’environnement et

économies ......................................80

Élimination de l'emballage ...............80

Économies d’énergie .......................80

Installation et branchement............80

Contenu de la livraison ....................80

Installer et raccorder l’appareil.........80

Présentation de l’appareil...............81

Appareil...........................................81

Éléments de commande ..................81

Écran...............................................81

Aperçu des boissons......................82

Accessoires....................................83

Avant la première utilisation...........83

Première mise en service.................83

Remplir le réservoir d’eau ................83

Remplir le réservoir pour café en

grains ..............................................84

Régler la langue ..............................84

Régler la dureté de l’eau..................84

Indications générales.......................85

Utilisation de base..........................86

Allumer ou éteindre l'appareil...........86

Préparation de boisson....................86

Préparer une boisson à base de

café en grains frais ..........................86

Préparer une boisson à base de

café moulu.......................................87

Préparation de boisson avec du

lait ...................................................87

Utiliser le réservoir de lait.................87

Préparer une boisson à base de

café avec du lait ..............................88

Préparer des boissons spéciales .....88

Préparer de la mousse de lait ..........88

Préparer de l'eau chaude.................89

Réglages des boissons ...................89

Filtre à eau ......................................91

Sécurité enfants .............................91

Activer la sécurité enfants ................91

Désactiver la sécurité enfants ..........91

Chauffage pour tasses1..................92

Réglages de base ...........................92

Aperçu des réglages de base..........92

Modifier des réglages de base ........93

Nettoyage et entretien ....................93

Lavage au lave-vaisselle ..................93

Produits de nettoyage......................94

Nettoyer l'appareil............................94

Nettoyer la cuvette d'égouttage et

le bac à marc de café......................95

Nettoyer le puits de café moulu .......95

Nettoyer le système de lait...............95

Nettoyer le réservoir de lait ..............96

Nettoyer l’unité de percolation..........96

Programmes d'entretien...................97

Dépannage ...................................101

Dysfonctionnements ......................101

Remarques sur le bandeau d’affi-

chage ............................................103

Problème de résultat......................105

Transport, stockage et élimina-

tion ...............................................107

Activer la protection contre le gel...107

Éliminer un appareil usagé ............107

1

Selon l'équipement de l'appareil

74

Service après-vente......................107

Numéro de produit et numéro de

fabrication......................................108

Conditions de garantie...................108

Données techniques.....................108

fr

75

fr Sécurité

Sécurité

Respectez les informations relatives à la sécurité afin d’utiliser
votre appareil en toute sécurité.

Indications générales

Vous trouverez ici des informations générales concernant ce pro­duit d'information.

¡ Lisez attentivement cette notice. C’est la seule façon d’utiliser

l’appareil correctement et en toute sécurité.

¡ Cette notice d’utilisation s’adresse à l'utilisateur de l’appareil.
¡ Respectez les consignes de sécurité et avertissements.
¡ Conservez la notice ainsi que les informations produit en vue

d’une réutilisation ultérieure ou pour un futur nouveau proprié­taire.

¡ Contrôlez l'appareil après l'avoir déballé. Ne raccordez pas l'ap-

pareil si ce dernier a été endommagé durant le transport.

Utilisation conforme

Pour utiliser l’appareil correctement et en toute sécurité, respectez
les consignes d'utilisation conforme.
Utilisez l’appareil uniquement:

¡ en conformité avec la présente notice d’utilisation.
¡ pour préparer des boissons chaudes.
¡ jusqu’à une altitude maximale de 2000m.

Limitation du groupe d’utilisateurs

Prévenez les dangers pour les enfants et les personnes à risque.
Les enfants de 8 ans et plus, les personnes souffrant d’un handi­cap physique, sensoriel ou mental ou ne détenant pas l’expé­rience et/ou les connaissances nécessaires pourront utiliser cet
appareil à condition de le faire sous surveillance, ou que son utili­sation sûre leur ait été enseignée et qu’ils aient compris les dan­gers qui en émanent.
Ne pas laisser les enfants jouer avec l’appareil.

76

▶

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

Si l'appareil a été transporté ou en­treposé à moins de 0°C, attendre
3heures à température ambiante
avant de le mettre en service.

▶

Après chaque branchement, at­tendre env.5secondes.

1. Retirer les films de protection.

2. Poser l’appareil sur une surface

plane solide et résistante à l’eau.

3. Brancher la fiche secteur de l'appa-

reil sur une prise de courant à
contact de protection installée dans
les règles.

Présentation de l’appareil

Découvrez les composants de votre
appareil.

Appareil

Vous trouverez ici un aperçu des com­posants de votre appareil.

Remarque:Des variations de détails
et de couleurs sont possibles selon le
type d'appareil.

→Fig. 2

Réservoir d'eau

Couvercle du réservoir d’eau

Chauffage pour tasses

Couvercle préservateur d’arôme

Réservoir pour café en grains

1

Présentation de l’appareil fr

Système verseur

Porte du compartiment de percolation

Plaque signalétique

Cuvette d'égouttage

Réservoir de lait

1

Selon l'équipement de l'appareil

Éléments de commande

Vous trouverez ici un aperçu des sym­boles de votre appareil. Appuyez sur
les symboles pour effectuer une sélec­tion, démarrer une préparation ou pro­céder à un réglage.

Symbole Explication

Éteindre/allumer l'appareil
Ouvrir le menu/quitter le menu

Remarque:Les touches du menu
sont visibles uniquement lorsque le
menu est ouvert.

Se déplacer vers le haut dans le me­nu

Se déplacer vers le bas dans le me­nu

Confirmer/mémoriser dans le menu
Se déplacer en arrière dans le menu
Préparer deux tasses
Sélectionner l'intensité du café
Adapter la quantité
Démarrer/arrêter

Puits de café moulu

Écran

Bandeau de commande

Éclairage des tasses

Couvercle

1

Selon l'équipement de l'appareil

Écran

L'écran affiche les boissons sélection­nées, les réglages effectués et les pa­ramètres possibles, de même que des

1

messages concernant l'état de fonc­tionnement.
L'écran affiche des informations sup­plémentaires et des étapes de manipu­lation. Les informations sont masquées

81

fr Avant la première utilisation

2. Retirer le réservoir d'eau par la poi-

gnée encastrée.

3. Rincer le réservoir d'eau.

4. Si un filtre à eau est présent, mettre

le filtre à eau en place.
→"Mettre en place le filtre à eau",

Page91

5. Remplir le réservoir d’eau jusqu’au

repère «max».

6. Placer le réservoir d'eau droit dans

son support.

7. Fermer le couvercle.

Remplir le réservoir pour café
en grains

ATTENTION!

Les grains inadaptés peuvent boucher
le moulin.

▶

Utiliser exclusivement un mélange
de café en grains torréfiés pour ex­presso ou percolateur.

▶

Ne pas utiliser de grains de café en­robés d'un glaçage.

▶

Ne pas utiliser de grains de café ca­ramélisés.

▶

Ne pas utiliser de grains de café trai­tés avec un additif contenant du
sucre.

▶

Ne pas utiliser de café en poudre.

1. Ouvrir le couvercle.

2. Verser les grains de café.

L'appareil se réglera sur le café en
grains lors des prochaines prépara­tions.

3. Fermer le couvercle.

Conseil:Stockez le café en grains

dans un endroit frais, à l’abri de l’air,
pour conserver toute sa qualité.
Vous pouvez laisser le café en grains
dans le réservoir pour café en grains
plusieurs jours sans que le café ne
perde son arôme.

Régler la langue

1. Allumer l'appareil avec ⁠.

a La langue préréglée s’affiche à

l’écran.

2. Appuyer sur ou jusqu'à ce

que l'écran affiche la langue souhai­tée.

3. Appuyer sur ⁠.

Conseil:Vous pouvez modifier la

langue à tout moment.
→"Aperçu des réglages de base",

Page92

Régler la dureté de l’eau

Le réglage correct de la dureté de
l’eau est important car il permet à la
machine d’indiquer le moment où un
détartrage est nécessaire. Vous pouvez
déterminer la dureté de l'eau avec la
bandelette de test jointe ou la deman­der à la compagnie locale de distribu­tion d'eau.

1. Plonger brièvement la bandelette de

test dans l'eau fraîche du robinet.

2. Laisser la bandelette de test s'égout-

ter.

a La bandelette de test indique après

1minute la dureté de l'eau.

3. Si la maison est équipée d'un adou-

cisseur d'eau, sélectionner "Adoucis­seur".

84

Sécurité enfants fr

Filtre à eau

Avec un filtre à eau, vous réduisez les
dépôts de tartre et les salissures dans
l'eau.

Mettre en place le filtre à eau

ATTENTION!

Endommagement possible de l'appareil
par l'entartrage.

▶

Changer le filtre à eau à temps.

▶

Remplacer le filtre à eau au plus
tard après 2mois.

Remarque:Lorsque l'écran affiche
"Remplacer le filtre", remplacez le filtre
à eau.
Si vous ne mettez pas en place un filtre
neuf, sélectionnez "Aucun filtre" et sui­vez les instructions affichées à l'écran.

1. Plonger le filtre à eau dans un verre

d'eau jusqu'à ce que l'air s'échappe.
→Fig. 3

2. Appuyer sur ⁠.

3. Sélectionner "Filtre à eau" avec

ou et appuyer sur ⁠.

4. Sélectionner "Nouveau filtre" ou

"Remplacer le filtre" avec ou
et appuyer sur ⁠.

5. Remarque:Si vous ne mettez pas

en place un filtre neuf, sélectionnez
"Aucun filtre" dans les réglages du
menu.

Bien enfoncer le filtre à eau dans le
réservoir d'eau et appuyer sur ⁠.
→Fig. 4

6. Remplir le réservoir d’eau jusqu’au

repère «max». et appuyer sur ⁠.

7. Retirer le réservoir de lait à gauche

de l’appareil.

8. Placer un récipient d'une conte-

nance de 1l sous le système ver­seur et appuyer sur ⁠.

a Le filtre est rincé et l'écran affiche

"Le rinçage est achevé.".

a L’appareil est prêt à l'emploi.

Conseil:Changez le filtre à eau égale­ment pour des raisons d'hygiène.
Avec un filtre à eau, le détartrage de
l'appareil est moins souvent néces­saire.
Rincez le filtre à eau avant utilisation en
préparant une tasse d'eau chaude,
lorsque votre appareil n'a pas été utili­sé pendant longtemps, p.ex. pendant
les vacances.
Le filtre à eau est disponible dans le
commerce ou auprès du Service après­vente.
→"Accessoires", Page83
Apprenez comment mettre en place le
filtre à eau.
→"Mettre en place le filtre à eau",

Page91

Sécurité enfants

Afin d’éviter que les enfants se brûlent
ou s’ébouillantent, il est possible de
verrouiller l'appareil.

Activer la sécurité enfants

▶

Appuyer sur pendant au moins
3secondes.

a L'écran affiche "Sécurité enfants acti-

vée. Pour désactiver, appuyez sur
"ml" pendant 3 sec.".

Désactiver la sécurité enfants

▶

Appuyer sur pendant au moins
3secondes.

a L'écran affiche "Sécurité enfants

désactivée.".

91

Nettoyage et entretien fr

Réglage Sélection Description

Arrêt automatique Voir la sélection sur l'appareil. Régler la durée au bout de la-

quelle l’appareil s’éteint automati­quement une fois la dernière pré­paration de boisson terminée.

Dureté de l’eau 1 (douce)

2 (moyenne)
3 (dure)
4 (très dure)

2

Régler l'appareil sur la dureté de
l'eau locale.

→"Régler la dureté de l’eau",
Page84

Adoucisseur

Tonalité touches Ton. touches ON

Ton. touches OFF

Réglage usine Réinitialiser tout ?

Poursuivre : OK
Annuler : ←

2

Activer ou désactiver les tonalités
des touches.

Rétablir les réglages usine.
Remarque:Tous les réglages

personnels sont supprimés et les
réglages usine sont rétablis.

1

Selon l'équipement de l'appareil

2

Réglage usine (peut varier selon le type d’appareil)

Modifier des réglages de base

1. Appuyer sur ⁠.

2. Sélectionner le réglage de base sou-

haité avec ou et appuyer sur

⁠.

a L'écran affiche les possibilités de ré-

glage et les symboles de navigation
sont allumés. L'écran indique le ré­glage actuel.

3. Effectuer la sélection souhaitée avec

ou et appuyer sur ⁠.

a Le réglage est mémorisé.

4. Revenir en arrière avec ⁠.

5. Appuyer sur pour quitter le

menu.

Nettoyage et entretien

Pour qu’il reste longtemps beau et opé­rationnel, nettoyez et entretenez votre
appareil avec soin.

Lavage au lave-vaisselle

Apprenez quels composants peuvent
être nettoyés au lave-vaisselle.

ATTENTION!

Certains composants peuvent être en­dommagés lors du nettoyage en lave­vaisselle.

▶

Nettoyer au lave-vaisselle unique­ment les composants adaptés.

▶

Utiliser uniquement des programmes
qui ne chauffent pas l'eau à plus de
60°C.

Adaptés au lave-vaisselle

¡ Égouttoir
¡ Grille de l'égouttoir
¡ Bac à marc de café
¡ Indicateur mécanique de niveau de

remplissage

¡ Système de lait avec adaptateur
¡ Puits de café moulu avec clapet
¡ Réservoir de lait avec couvercle
¡ Cuvette d'égouttage

93

Nettoyage et entretien fr

2. Ouvrir la porte du compartiment de

percolation.
→Fig. 20

3. Retirer la cuvette d'égouttage avec

le bac à marc de café.
→Fig. 21

4. Pousser vers le haut le levier rouge.

5. Saisir l'unité de percolation par la

poignée et la retirer prudemment
vers l'avant.
→Fig. 22

6. Nettoyer soigneusement l’unité de

percolation sous l'eau chaude cou­rante.
→Fig. 23

7. Nettoyer l’intérieur de l’appareil avec

un chiffon humide et éliminer les ré­sidus de café.

8. Laisser sécher l’unité de percolation

et l’intérieur de l’appareil.

9. Saisir l'unité de percolation par la

poignée.

10.Pousser vers le haut le levier rouge.

11.Placer l'unité de percolation sous le

levier et la pousser vers l'arrière jus­qu'à la butée.
→Fig. 24

a Le levier s'enclenche.

12.Mettre en place la cuvette d'égout-

tage avec le bac à marc de café.
→Fig. 25

13.Fermer la porte.

→Fig. 26
La porte peut uniquement être fer­mée lorsque l'unité de percolation et
la cuvette d'égouttage sont correcte­ment en place.

Programmes d'entretien

Votre appareil vous recommande à in­tervalles de temps définis d'utiliser les
programmes d'entretien. Utilisez les
programmes d'entretien pour nettoyer
soigneusement votre appareil.

ATTENTION!

Risque de dommage matériel si le net­toyage et le détartrage ne sont pas ef­fectués correctement et à temps.

▶

Effectuer le détartrage immédiate­ment après l'affichage de la
consigne.

▶

Ne jamais verser de pastilles de dé­tartrage ou d'autres produits dans le
puits de café moulu.

Selon la dureté de l'eau et l'utilisation
de l'appareil, l'écran affiche les
messages suivants, après un préavis:

¡ "Nettoyer le système de lait."
¡ "Détartrage nécessaire. Appuyer sur

Menu pendant 3 sec."

¡ "Nettoyage nécessaire. Appuyer sur

Menu pendant 3 sec."

¡ "calc’nClean nécessaire. Appuyer

sur Menu pendant 3 sec."

Remarques

¡ L'écran indique où en est l'opération.
¡ Si votre appareil n'est pas détartré à

temps, l'écran indique "Délai détart.
dépassé. Appareil verrouillé. Ap­puyer sur Menu pendant 3 s.".

¡ Si l’appareil est verrouillé, il ne peut

être réutilisé qu'une fois le détar­trage effectué.

¡ Si vous interrompez le programme

d'entretien par mégarde, vous devez
le réinitialiser.
→"Réinitialiser le programme d'en-

tretien", Page98

Conseils

¡ Si vous utilisez un filtre à eau, la du-

rée avant l'exécution des pro­grammes d'entretien est allongée.

¡ Vous pouvez regrouper le détartrage

et le nettoyage avec le programme
d'entretien calc'nClean.
→"Utiliser le programme

calc'nClean", Page99

¡ Après un programme d'entretien,

nettoyez immédiatement votre appa­reil avec un chiffon doux et humide,

97

fr Nettoyage et entretien

afin d'éliminer les résidus de la solu­tion de détartrage et prévenir la cor­rosion.

Réinitialiser le programme
d'entretien

Effectuez les opérations suivantes si le
programme d'entretien a été interrom­pu, p.ex. par une coupure de courant.

1. Rincer le réservoir d’eau.

2. Remplir le réservoir d’eau fraîche

non gazeuse jusqu’au repère
«max».

3. Appuyer sur ⁠.

a L'appareil est rincé pendant env.

2minutes.

4. Vider et nettoyer la cuvette d'égout-

tage.

5. Mettre la cuvette d'égouttage en

place et fermer la porte.

6. Redémarrer le programme d'entre-

tien.

Utiliser le programme de nettoyage
du système de lait

Si nécessaire, rincez le système de lait
avec de l'eau. Le rinçage dure env.
1minute.

Condition préalable:L'unité de perco­lation est nettoyée.
→"Nettoyer l’unité de percolation",

Page96

1. Appuyer sur ⁠.

2. Sélectionner "Nettoyage" avec et

et appuyer sur ⁠.

3. Sélectionner "Système de lait" avec

et et appuyer sur ⁠.

4. Appuyer sur pour démarrer le

programme.

a L'écran vous guide à travers le pro-

gramme.

5. Retirer et vider le réservoir de lait.

6. Nettoyer le réservoir de lait, le tuyau

à lait et le tube d'aspiration.

7. Monter les composants et mettre en

place le réservoir de lait.
→Fig. 19

8. Placer un verre vide sous le système

verseur et appuyer sur ⁠.
Le système de lait se nettoie auto-

matiquement.

a Le programme est terminé et l'appa-

reil est prêt à fonctionner.

Conseil:Si vous souhaitez nettoyer le
système de lait à fond, nettoyez le ré­gulièrement à la main.
→"Nettoyer le système de lait",

Page95

Utiliser le programme de détartrage

Exécutez le programme de détartrage
lorsque votre appareil vous y invite.
L'opération dure env.30minutes.

Condition préalable:L'unité de perco­lation est nettoyée.
→"Nettoyer l’unité de percolation",

Page96

1. Appuyer sur ⁠.

2. Sélectionner "Nettoyage" avec et

et appuyer sur ⁠.

3. Sélectionner "Détartrer" avec et

et appuyer sur ⁠.

4. Appuyer sur pour démarrer le

programme.

a L'écran vous guide à travers le pro-

gramme.

5. Vider la cuvette d’égouttage et la

mettre en place.

6. Retirer et vider le réservoir de lait.

7. Nettoyer le réservoir de lait, le tuyau

à lait et le tube d'aspiration.

8. Monter les composants et mettre en

place le réservoir de lait.
→Fig. 19

9. Si un filtre à eau est présent, retirer

le filtre à eau.

10.Appuyer sur ⁠.

98

Nettoyage et entretien fr

11.Vider le réservoir d'eau et le remplir

d'eau tiède jusqu'au repère
«0,5lcalc».

12.Dissoudre une pastille de détartrage

Siemens dans le réservoir d'eau et
appuyer sur ⁠.

13.Placer un récipient d'une conte-

nance de 1l sous le système ver­seur et appuyer sur ⁠.

a Le programme de détartrage dure

env.20minutes.

14.Si l'écran affiche "Remettre du détar-

trant.", rajouter de la solution détar­trante et appuyer sur ⁠.

15.Rincer le réservoir d'eau.

16.Appuyer sur ⁠.

17.Si un filtre à eau est présent, mettre

le filtre à eau en place.
→"Mettre en place le filtre à eau",

Page91

18.Appuyer sur ⁠.

19.Remplir d’eau fraîche jusqu’au re-

père «max».

20.Appuyer sur ⁠.

a Le programme de détartrage dure

environ1minute et rince l'appareil.

21.Vider la cuvette d’égouttage et la

mettre en place.

22.Retirer et vider le réservoir de lait.

23.Nettoyer le réservoir de lait, le tuyau

à lait et le tube d'aspiration.

24.Monter les composants et mettre en

place le réservoir de lait.
→Fig. 19

a Le programme est terminé et l'appa-

reil est prêt à fonctionner.

Utiliser le programme de nettoyage

Exécutez le programme de nettoyage
lorsque votre appareil vous y invite.
L'opération dure env. 9minutes.

Condition préalable:L'unité de perco­lation est nettoyée.
→"Nettoyer l’unité de percolation",

Page96

1. Appuyer sur ⁠.

2. Sélectionner "Nettoyage" avec et

et appuyer sur ⁠.

3. Sélectionner "Nettoyer" avec et

et appuyer sur ⁠.

4. Appuyer sur pour démarrer le

programme.

a L'écran vous guide à travers le pro-

gramme.

5. Vider la cuvette d’égouttage et la

mettre en place.

6. Ouvrir le puits de café moulu.

7. Placer une pastille de nettoyage Sie-

mens dans le puits de café moulu.

8. Fermer le puits de café moulu et ap-

puyer sur ⁠.

9. Placer un récipient d'une conte-

nance de 1l sous le système ver­seur et appuyer sur ⁠.

a Le programme de nettoyage dure

env. 7minutes.

10.Vider la cuvette d’égouttage et la

mettre en place.

a Le programme est terminé et l'appa-

reil est prêt à fonctionner.

Utiliser le programme calc'nClean

Vous pouvez combiner les pro­grammes de nettoyage et de détar­trage avec le programme d'entretien
calc'nClean. Exécutez le programme
calc'nClean lorsque l'appareil vous y in­vite. L'opération dure env.43minutes.

Condition préalable:L'unité de perco­lation est nettoyée.
→"Nettoyer l’unité de percolation",

Page96

1. Appuyer sur ⁠.

2. Sélectionner "Nettoyage" avec et

et appuyer sur ⁠.

3. Sélectionner "calc’nClean" avec

et et appuyer sur ⁠.

99

fr Nettoyage et entretien

4. Appuyer sur pour démarrer le

programme.

a L'écran vous guide à travers le pro-

gramme.

5. Vider la cuvette d’égouttage et la

mettre en place.

6. Retirer et vider le réservoir de lait.

7. Nettoyer le réservoir de lait, le tuyau

à lait et le tube d'aspiration.

8. Monter les composants et mettre en

place le réservoir de lait.
→Fig. 19

9. Si un filtre à eau est présent, retirer

le filtre à eau.

10.Appuyer sur ⁠.

11.Vider le réservoir d'eau et le remplir

d'eau tiède jusqu'au repère
«0,5lcalc».

12.Dissoudre une pastille de détartrage

Siemens dans le réservoir d'eau et
appuyer sur ⁠.

13.Placer un récipient d'une conte-

nance de 1l sous le système ver­seur et appuyer sur ⁠.

a Le programme de détartrage dure

env.20minutes.

14.Si l'écran affiche "Remettre du détar-

trant.", rajouter de la solution détar­trante et appuyer sur ⁠.

15.Rincer le réservoir d'eau.

16.Appuyer sur ⁠.

17.Si un filtre à eau est présent, mettre

le filtre à eau en place.
→"Mettre en place le filtre à eau",

Page91

18.Appuyer sur ⁠.

19.Remplir d’eau fraîche jusqu’au re-

père «max».

20.Appuyer sur ⁠.

a Le programme dure env.1minute et

rince l’appareil.

21.Vider la cuvette d’égouttage et la

mettre en place.

22.Ouvrir le puits de café moulu.

23.Placer une pastille de nettoyage Sie-

mens dans le puits de café moulu.

24.Fermer le puits de café moulu et ap-

puyer sur ⁠.

25.Placer un récipient d'une conte-

nance de 1l sous le système ver­seur et appuyer sur ⁠.

a Le programme de nettoyage dure

env. 7minutes.

26.Vider la cuvette d’égouttage et la

mettre en place.

27.Retirer et vider le réservoir de lait.

28.Nettoyer le réservoir de lait, le tuyau

à lait et le tube d'aspiration.

29.Monter les composants et mettre en

place le réservoir de lait.
→Fig. 19

a Le programme est terminé et l'appa-

reil est prêt à fonctionner.

100
