Przed pierwszym użyciem należy przeczytać instrukcję obsługi i zawarte w niej wskazówki dotyczące bezpieczeństwa.
1
2
max
15 ml
25 ml
50 ml
pl
Konfiguracja funkcji Home Connect
Wskazówka:Połączyć urządzenie z urządzeniem mobilnym.
Aplikacja HomeConnect umożliwia wygodne dokonywanie
ustawień.
1.
Zainstalować aplikację HomeConnect w mobilnym urządzeniu końcowym i postępować zgodnie z poleceniami aplikacji.
2.
Przy użyciu aplikacji HomeConnect zeskanować kod QR.
Przegląd ustawień twardości wody
W tym miejscu można znaleźć
przegląd możliwych ustawień
twardości wody.
Tabela zawierające jednostki
stosowane w różnych krajach
znajduje się w instrukcji obsługi.
Przedział
twardości
mmol/l Wartość
ustawienia
miękka 0 - 1,1 H:00
miękka 1,2 - 1,4 H:01
Napełnianie zbiornika solą specjalną
Aby uniknąć uszkodzenia urządzenia, pojemnik na
sól specjalną należy napełniać dopiero bezpośrednio
przed uruchomieniem programu.
1.
Odkręcić i zdjąć pokrywę zbiornika na sól specjalną.
2.
Przy pierwszym uruchomieniu: napełnić cały zbiornik wodą.

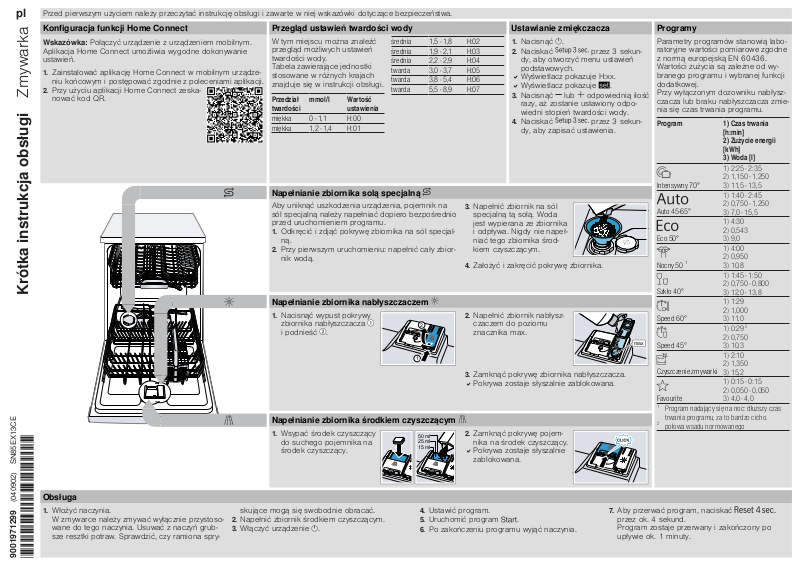

Krótka instrukcja obsługi Zmywarka
Napełnianie zbiornika nabłyszczaczem
1.
Nacisnąć wypust pokrywy
zbiornika nabłyszczacza
i podnieść .
Napełnianie zbiornika środkiem czyszczącym
1.
Wsypać środek czyszczący
do suchego pojemnika na
środek czyszczący.
średnia 1,5 - 1,8 H:02
średnia 1,9 - 2,1 H:03
średnia 2,2 - 2,9 H:04
twarda 3,0 - 3,7 H:05
twarda 3,8 - 5,4 H:06
twarda 5,5 - 8,9 H:07
3.
4.
2.
3.
a Pokrywa zostaje słyszalnie zablokowana.
2.
a Pokrywa zostaje słyszalnie
Ustawianie zmiękczacza
1.
Nacisnąć .
2.
Naciskać przez 3 sekundy, aby otworzyć menu ustawień
podstawowych.
a Wyświetlacz pokazuje H:xx.
a Wyświetlacz pokazuje .
3.
Nacisnąć lub odpowiednią ilość
razy, aż zostanie ustawiony odpowiedni stopień twardości wody.
4.
Naciskać przez 3sekundy, aby zapisać ustawienia.
Napełnić zbiornik na sól
specjalną tą solą. Woda
jest wypierana ze zbiornika
i odpływa. Nigdy nie napełniać tego zbiornika środkiem czyszczącym.
Założyć i zakręcić pokrywę zbiornika.
Napełnić zbiornik nabłyszczaczem do poziomu
znacznika max.
Zamknąć pokrywę zbiornika nabłyszczacza.
Zamknąć pokrywę pojemnika na środek czyszczący.
zablokowana.
Programy
Parametry programów stanowią laboratoryjne wartości pomiarowe zgodne
z normą europejską EN 60436.
Wartości zużycia są zależne od wybranego programu i wybranej funkcji
dodatkowej.
Przy wyłączonym dozowniku nabłyszczacza lub braku nabłyszczacza zmienia się czas trwania programu.
Program 1) Czas trwania
Intensywny 70°
Auto 45-65°
Eco 50°
1
Nocny 50
Szkło 40°
Speed 60°
Speed 45°
Czyszczenie zmywarki
Favourite
1
Program nadający się na noc: dłuższy czas
trwania programu, za to bardzo cicho.
2
połowa wsadu normowanego
[h:min]
2) Zużycie energii
[kWh]
3) Woda [l]
1) 2:25 -2:35
2) 1,150 -1,250
3) 11,5 -13,5
1) 1:40-2:45
2) 0,750-1,250
3) 7,0-15,5
1) 4:30
2) 0,543
3) 9,0
1) 4:00
2) 0,950
3) 10,8
1) 1:45-1:50
2) 0,750-0,800
3) 12,0-13,8
1) 1:29
2) 1,000
3) 11,0
2
1) 0:29
2) 0,750
3) 10,3
1) 2:10
2) 1,350
3) 15,2
1) 0:15-0:15
2) 0,050-0,050
3) 4,0-4,0
Obsługa
1.
Włożyć naczynia.
W zmywarce należy zmywać wyłącznie przystosowane do tego naczynia. Usuwać z naczyń grubsze resztki potraw. Sprawdzić, czy ramiona spry-
9001971299 (040902) SN85EX13CE
*9001971299*
skujące mogą się swobodnie obracać.
2.
Napełnić zbiornik środkiem czyszczącym.
3.
Włączyć urządzenie .
4.
Ustawić program.
5.
Uruchomić program .
6.
Po zakończeniu programu wyjąć naczynia.
7.
Aby przerwać program, naciskać
przez ok. 4sekund.
Program zostaje przerwany i zakończony po
upływie ok. 1minuty.
Page 2
Czyszczenie filtrów
1
2
1
2
1
2
1
2
1.
Po każdym zmywaniu należy kontrolować filtry pod kątem odfiltrowanych
resztek.
2.
Obrócić filtr
zgrubny w kierunku przeciwnym do kierunku
ruchu wskazówek zegara i
wyjąć system filtrujący .
3.
Zdjąć mikrofiltr
pociągając go w
dół.
4.
Ścisnąć zatrzaski
i wyjąć do gó-
ry filtr zgrubny .
5.
Umyć filtry pod bieżącą wodą.
6.
Zmontować system filtrujący.
7.
Włożyć system filtrujący do urządzenia i
obrócić filtr zgrubny w kierunku ruchu
wskazówek zegara.
Uważać, by strzałki znalazły się naprzeciwko siebie.
Usuwanie usterek
Usterka Przyczyna i rozwiązywanie problemów
Świecą na zmianę wskazania E:32-00 lub świeci
wskaźnik dopływu wody.
Wąż dopływowy wody jest załamany.
▶
Ułożyć wąż dopływowy wody bez załamań.
Zakręcony zawór wody.
▶
Otworzyć zawór wody.
Zawór wody jest zakleszczony lub pokryty kamieniem.
▶
Otworzyć zawór wody.
Natężenie przepływu wody przy otwartym dopływie musi wynosić przynajmniej 10 l/min.
Zatkane sita w króćcu węża dopływowego lub węża funkcji AquaStop.
1.
Wyłączyć urządzenie.
2.
Odłączyć wtyczkę urządzenia od gniazda sieciowego.
3.
Zakręcić zawór wody.
4.
Odkręcić króciec przyłącza wody.
5.
Wyjąć filtr zwęża dopływowego wody
6.
Wyczyścić filtr.
7.
Włożyć filtr do węża dopływowego wody.
8.
Przykręcić króciec przyłącza wody.
9.
Sprawdzić szczelność przyłącza wody.
10.
Zapewnić zasilanie prądem.
11.
Włączyć urządzenie.
Czyszczenie ramion spryskujących
Czyszczenie górnego ramienia spryskującego patrz instrukcja
obsługi.
1.
Odkręcić górne ramię spryskujące
zdjąć je do dołu .
2.
Wyciągnąć dolne ramię spryskujące
do góry.
3.
Pod bieżącą wodą sprawdzić dysze wylotowe ramion spryskujących pod kątem niedrożności, w razie potrzeby usunąć ciała
obce.
4.
Założyć dolne ramię spryskujące.
a Ramię spryskujące zostaje słyszalnie zablokowane.
5.
Założyć i przykręcić górne ramię spryskujące.
Usterka Przyczyna i rozwiązywanie problemów
Świecą na zmianę wskazania E:61-02.
Świecą na zmianę wskazania E:92-40.
Resztki potraw na naczyniach.
Pompa odpływowa jest zablokowana.
▶
Wyczyścić pompę odpływową.
Poluzowana osłona pompy odpływowej
▶
Prawidłowo zablokować osłonę pompy odpływowej.
Filtry są zanieczyszczone lub zatkane.
▶
Wyczyścić filtry.
Naczynia są ułożone za blisko siebie lub przepełniony kosz.
1.
Rozmieścić naczynia tak, by było między nimi dość wolnego
miejsca.
Strumienie wody muszą docierać do powierzchni naczyń.
2.
Unikać kontaktu między mytymi przedmiotami.
Ruch obrotowy ramienia spryskującego jest zablokowany.
▶
Rozmieścić naczynia w sposób niezakłócający ruchu obrotowego ramienia spryskującego.
Dysze ramion spryskujących są zatkane.
▶
Wyczyścić ramiona spryskujące.
Filtry są zanieczyszczone.
▶
Wyczyścić filtry.
Filtry są osadzone filtry i/lub nie są poprawnie zablokowane.
1.
Prawidłowo włożyć filtry.
2.
Zablokować filtry.
Wybrano za słaby program zmywania.
▶
Wybrać intensywniejszy program zmywania.
▶
Dopasować czułość systemu czujnikowego.
Wyczyścić pompę odpływową
1.
Odłączyć urządzenie od sieci elektrycznej.
2.
Wyjąć system filtrujący.
3.
Ręcznie wyczerpać resztki wody.
4.
Podważyć pokrywę pompy łyżką i
chwycić za mostek.
5.
Podnieść pokrywę pompy ukośnie do wewnątrz iwyjąć.
6.
Usunąć resztki potraw i ciała obce z obszaru wirnika.
7.
Założyć pokrywę pompy i wcisnąć ją
na dół .
a Pokrywa pompy zostaje słyszalnie za-
blokowana.
8.
Założyć system filtrujący.
Usterka Przyczyna i rozwiązywanie problemów
Możliwe do usunięcia
smugi na szkle, szkle metalizowanym isztućcach.
Ślady rdzy na sztućcach. Niewystarczająca odporność sztućców na rdzewienie. Dotyczy
Resztki środka czyszczącego znajdują się wkomorze na środek czyszczący
lub wpojemniku na tabletki.
Wszystkie diody LED świecą lub migają albo program zmywania nie jest
kontynuowany.
Za duża ilość nabłyszczacza.
▶
Ustawić dozownik nabłyszczacza na niższy poziom.
Brak nabłyszczacza.
▶
Uzupełnić nabłyszczacz.
częściej ostrzy noży.
▶
Używać nierdzewnych naczyń.
Sztućce rdzewieją także wtedy, gdy zmywane są z nimi inne
przedmioty podatne na rdzewienie.
▶
Nie zmywać przedmiotów podatnych na rdzewienie.
Środek czyszczący nie został wypłukany ze względu na blokadę
ramion spryskujących przez naczynia.
▶
Upewnić się, że ramiona spryskujące nie są zablokowane i
mogą się swobodnie obracać.
System elektroniczny rozpoznał błąd.
▶
Naciskać przyciski włącznika-wyłącznika przez mniej więcej
4sekundy.
Urządzenie zostanie zresetowane i ponownie uruchomione.
