Siemens SIRIUS 3TK2821, SIRIUS 3TK2824 Original Operating Instructions [fi, de, cs, sk, pl +13]

Download

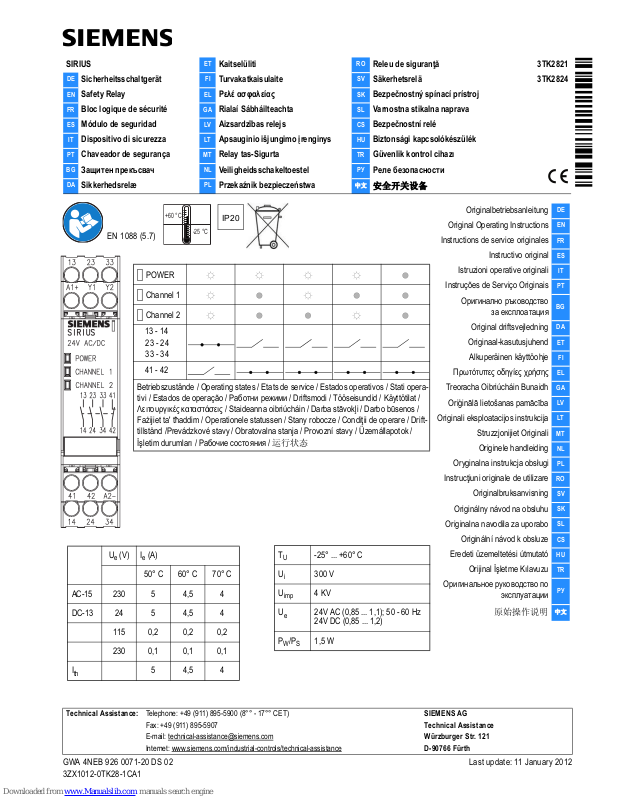

Page 1

SIRIUS

Kaitselüliti

Releu de siguranţă 3TK2821

Sicherheitsschaltgerät

Turvakatkaisulaite

Säkerhetsrelä 3TK2824

Safety Relay

Ρελέ ασφαλείας

Bezpečnostný spínací prístroj

Bloc logique de sécurité

Rialaí Sábháilteachta

Varnostna stikalna naprava

Módulo de seguridad

Aizsardzības relejs

Bezpečnostní relé

Dispositivo di sicurezza

Apsauginio išjungimo įrenginys

Biztonsági kapcsolókészülék

Chaveador de segurança

Relay tas-Sigurta

Güvenlik kontrol cihazı

Защитен прекъсвач

Veiligheidsschakeltoestel

РУ

Реле безопасности

Sikkerhedsrelæ

Przekaźnik bezpieczeństwa

中文

安全开关设备

GWA 4NEB 926 0071-20 DS 02 Last update: 11 January 2012 3ZX1012-0TK28-1CA1

Technical Assistance: Telephone: +49 (911) 895-5900 (8°° - 17°° CET) SIEMENS AG

Fax: +49 (911) 895-5907 Technical Assistance E-mail: [email protected]

Würzburger Str. 121

Internet: www.siemens.com/industrial-controls/technical-assistance

D-90766 Fürth

Originalbetriebsanleitung

Original Operating Instructions

Instructions de service originales

Instructivo original

Istruzioni operative originali

Instruções de Serviço Originais

Оригинално ръководство

за експлоатация

Original driftsvejledning

Originaal-kasutusjuhend

Alkuperäinen käyttöohje

Πρωτότυπες οδηγίες χρήσης

Treoracha Oibriúcháin Bunaidh

Oriģinālā lietošanas pamācība

Originali eksploatacijos instrukcija

Struzzjonijiet Originali

Originele handleiding

Oryginalna instrukcja obsługi

Instrucţiuni originale de utilizare

Originalbruksanvisning

Originálny návod na obsluhu

Originalna navodila za uporabo

Originální návod k obsluze

Eredeti üzemeltetési útmutató

Orijinal İşletme Kılavuzu

Оригинальное руководство по

эксплуатации

РУ

原始操作说明

中文

IP20

+60 °C

-25 °C

EN 1088 (5.7)

POWER

Channel 1

Channel 2

13 - 14

23 - 24 33 - 34

41 - 42

Betriebszustände / Operating states / Etats de service / Estados operativos / Stati operativi / Estados de operação / Работни режими / Driftsmodi / Tööseisundid / Käyttötilat / Λειτουργικές καταστάσεις / Staideanna oibriúcháin / Darba stāvokļi / Darbo būsenos / Fażijiet ta' tħaddim / Operationele statussen / Stany robocze / Condiţii de operare / Drifttillstånd /Prevádzkové stavy / Obratovalna stanja / Provozní stavy / Üzemállapotok /

İşletim durumları / Рабочие состояния / 运行状态

-25° ... +60° C

300 V

imp

4 KV

24V AC (0,85 ... 1,1); 50 - 60 Hz 24V DC (0,85 ... 1,2)

W/PS

1,5 W

Ue (V) Ie (A)

50° C60° C70° C

AC-15 230 5 4,5 4

DC-13 24 5 4,5 4

115 0,2 0,2 0,2

230 0,1 0,1 0,1

54,54

Page 2

2 3ZX1012-0TK28-1CA1

IEC 61508 3TK2821 3TK2824

PFHD 1,1 x 10

-9

8,7 x 10

-10

PFD 9,9 x 10-77,7 x 10

-7

T1 20 20

SFF 0 0

HFT 1 1

DIN EN ISO 13849 3TK2821 3TK2824

DC 0 0

nOP 1000 1000

dOP 365 365

hOP 24 24

13,14;

23,24 33,34 41,42

Fuse (gL/gG) DIAZED 1000 A 6 A

MCB (C) 1000 A 1 A

MCB (C) 400 A 10 A

SITOP power 20 / SITOP power 40 MCB (C) 4A / 6EP1961-2BA00

(SITOP select), IE ≤ I

B10

AC 15

230V

DC 13

24V

40.000 90.000

0,5 I

150.000 200.000

0,25 I

300.000 300.000

SIL (DIN EN / IEC 61508) 1 1 (2)

≤ 3

PL (DIN EN ISO 13849) c c (d)

≤ 2

Kat. (DIN EN ISO 13849) 1 1 ≤ 4

Page 3

3ZX1012-0TK28-1CA1 3

GEFAHR

Gefährliche Spannung. Lebensgefahr oder schwere Verletzungsgefahr.

Vor Beginn der Arbeiten Anlage und Gerät spannungsfrei schalten.

DANGER

Hazardous voltage. Will cause death or serious injury.

Turn off and lock out all power supplying this device before working on this device.

DANGER

Tension dangereuse. Danger de mort ou risque de blessures graves.

Mettre hors tension avant d’intervenir sur l’appareil.

PELIGRO

Tensión peligrosa. Puede causar la muerte o lesiones graves.

Desconectar la alimentación eléctrica antes de trabajar en el equipo.

PERICOLO

Tensione pericolosa. Può provocare la morte o lesioni gravi.

Scollegare l’alimentazione elettrica prima di eseguire interventi sull’apparecchiatura.

PERIGO

Tensão perigosa. Perigo de morte ou ferimentos graves.

Desligue a alimentação eléctrica antes de iniciar os trabalhos no equipamento.

ОПАСНОСТ

Опасно напрежение. Опасност за живота или опасност от тежки наранявания.

Преди започване на работа изключете напрежението на системата и уреда.

FARE

Farlig spænding. Livsfare eller fare for alvorlige kvæstelser.

Gør anlæg og apparat spændingsfrie, inden arbejdet påbegyndes.

OHT

Ohtlik pinge. Eluoht või tõsiste vigastuste oht.

Enne tööde algust tuleb süsteemi ja seadme pinge välja lülitada.

VAARA

Vaarallinen jännite. Hengenvaara tai vakava loukkaantumisvaara.

Ennen töiden aloittamista on laitteisto ja laite kytkettävä jännitteettömiksi.

ΚΙΝΔΥΝΟΣ

Επικίνδυνη τάση. Κίνδυνος-θάνατος ή κίνδυνος σοβαρού τραυματισμού.

Πριν από την έναρξη των εργασιών διακόψτε την τάση της εγκατάστασης και της συσκευής.

CONTÚIRT

Voltas guaiseach. Gheofar bás nó féadfar a bheith gortaithe go tromchúiseach dá bharr.

Múch an córas agus an gaireas agus dícheangail iad ón gcumhacht sula ndéanfar obair ar an ngaireas seo.

BĪSTAMI

Bīstams spriegums. Bīstami dzīvībai vai smagu ievainojumu risks.

Pirms darbu sākšanas atvienojiet iekārtu un ierīci no sprieguma.

PAVOJU S

Pavojinga įtampa. Pavojus gyvybei arba sunkių sužalojimų pavojus.

Prieš pradėdami darbus, išjunkite įrangos ir įrenginio įtampą.

PERIKLU

Vultaġġ Perikoluż. Periklu li wieħed jista' jkorri serjament jew jitlef ħajtu.

Qabel ma jinbeda x-xogħol kun żgur li titfi s-sistema li tipprovdi l-enerġija biex tħaddem dan it-tagħmir.

GEVAAR

Gevaarlijke spanning. Levensgevaar of gevaar voor ernstige verwondingen.

Vóór het begin van de werkzaamheden installatie en apparaat vrij van spanning schakelen.

NIEBEZPIECZEŃSTWO

Niebezpieczne napięcie. Zagrożenie życia lub niebezpieczeństwo ciężkich obrażeń.

Przed rozpoczęciem wszelkich prac należy urządzenie i przyrząd odłączyć od sieci elektrycznej.

PERICOL

Tensiune periculoasă. Pericol de moarte sau pericol de rănire gravă.

Înainte de începerea lucrărilor, instalaţia şi aparatul se vor cupla fără a fi alimentate cu energie electrică.

FARA

Farlig spänning! Livsfara eller risk för allvarliga personskador.

Innan arbeten påbörjas ska anläggningen och apparaten göras spänningsfria.

NEBEZPEČENSTVO

Nebezpečné napätie. Ohrozenie života alebo nebezpečenstvo vzniku ťažkého zranenia.

Pred začiatkom prác odpojte zariadenie a prístroj od napätia.

NEVARNOST

Nevarna napetost. Življenjska nevarnost ali nevarnost hude poškodbe.

Pred pričetkom opravil morate stroj in napravo preklopiti v stanje brez napetosti.

NEBEZPEČÍ

Nebezpečné napětí. Nebezpečí smrtelného nebo těžkého úrazu.

Před zahájením práce zařízení a přístroj odpojte od přívodu napětí.

VESZÉLY

Veszélyes feszültség. Életveszély vagy súlyos sérülési veszélye.

A munkák megkezdése előtt a berendezést és a készüléket áramtalanítani kell.

TEHLİKE

Tehlikeli gerilim. Ölüm tehlikesi veya ağır yaralanma tehlikesi.

Çalışmalara başlamadan önce, sistemin ve cihazın gerilim beslemesini kapatınız.

РУ

ОПАСНО

Опасное напряжение. Опасность для жизни или возможность тяжелых травм.

Перед началом работ отключить подачу питания к установке и к устройству.

中文

危险

危险电压。将导致死亡或严重的人身伤害。操作本设备前必须切断并锁定所有供电电源。

!!!

!!!!!

Page 4

4 3ZX1012-0TK28-1CA1

VORSICHT

Installation, Inbetriebnahme und Wartung nur durch Fachpersonal, das die Sicherheitshinweise in der zugehörigen Originalbetriebsanleitung kennt und einhält! Um die Sicherheit des Systems zu gewährleisten, muss eine vollständige Funktionsprüfung (Validisierung) der Anlage (Gesamtsystem) durchgeführt und erfolgreich abgeschlossen werden. Halten Sie die vorgeschriebene Absicherung unbedingt ein, um ein sicheres Abschalten im Fehlerfall zu gewährleisten.

CAUTION

Installation, commissioning and maintenance work should only be performed by specialist personnel who are familiar with and observe the safety instructions in the relevant original operating manual! In order to ensure the safety of the system, a complete function check (validation) of the equipment (overall system) must be carried out and completed successfully. It is absolutely imperative that you adher to the specified protection measures in order to ensure safe shutdown in case of a fault.

ATTENTION

Installation, mise en service, et maintenance uniquement par des personnes qualifiées connaissant et respectant les consignes de sécurité dans la documentation correspondante. Afin de garantir la sécurité du système, un test complet du fonctionnement de l'installation (système complet) doit être effectué avec succès. Respectez impérativement la protection prescrite. C'est le seul moyen d'assurer une coupure sûre en cas de panne.

PRECAUCIÓN

La instalación, la puesta en marcha, la operación y el mantenimiento deben ser realizados únicamente por personal cualificado que conozca y respete las consignas de seguridad que figuran en las instrucciones de servicio correspondientes. Para garantizar la seguridad del sistema es obligatorio realizar una prueba funcional completa (validación) de la máquina o instalación (sistema completo) y terminarla correctamente. Respete los elementos de protección prescritos para garantizar una desconexión segura en caso de fallo.

CAUTELA

L'installazione, la messa in servizio e la manutenzione devono essere eseguite solo da personale specializzato che conosca e rispetti le corrispondenti istruzioni operative originali! Per garantire la sicurezza del sistema, si deve eseguire una prova funzionale completa (validazione) dell'impianto (del sistema completo) e concluderla con successo. È assolutamente necessario rispettare le misure di protezione prescritte al fine di assicurare una disinserzione sicura in caso di guasto.

CUIDADO

A instalação, colocação em funcionamento e manutenção apenas devem ser efetuadas por técnicos especializados, que conheçam e cumpram as indicações de segurança do manual de instruções original correspondente! Para garantir a segurança do sistema, a verificação completa do funcionamento (Validação) da instalação (sistema completo) deve ser efetuada e concluída com sucesso. Os fusíveis devem cumprir incondicionalmente as normas de segurança para garantir uma interrupção do circuito em caso de erro.

ВНИМАНИЕ

IИнсталацията, пускането в експлоатация и техническото обслужване трябва да се извършва само от квалифициран персона, който познава и спазва указанията за безопасност в съответното оригинално ръководство за експлоатация! За да се гарантира безопасността на системата, трябва да се извърши цялостна проверка на функцията (валидиране) на съоръжението (цялостна система) и тя е пр

иключила ус

пешно. Непременно спазвайте предписаното обезопасяване, за да може в случайна повреда да се гарантира безопасното изкл1чване.

FORSIGTIG

Installation, ibrugtagning og service må kun udføres af kvalificeret personale, som kender og overholder sikkerhedshenvisningerne i den pågældende originale brugsanvisning! For at garantere systemets sikkerhed skal der udføres og afsluttes en vellykket fuldstændig funktionskontrol (validering) af anlægget (samlet anlæg). Den foreskrevne sikring skal absolut overholdes for at garantere en sikker slukning i fejltilfælde.

ETTEVAATUST!

Paigaldamine, kasutuselevõtmine ja hooldus lubatud ainult erialapersonalile, kes tunneb vastava originaalkasutusjuhendi ohutusnõuandeid ning peab neist kinni! Süsteemi turvalisuse tagamiseks tuleb teostada ja edukalt lõpule viia seadme (kogu süsteemi) täielik funktsiooni kontroll (valideerimine). Pidage kindlasti kinni ette nähtud kaitsest, et tagada vea korral turvaline väljalülitamine.

HUOMIO

Asennuksen, käyttöönoton ja huollon saavat suorittaa vain ammattitaitoiset henkilöt, jotka tuntevat vastaavan alkuperäiskäyttöohjeen turvaohjeet ja noudattavat niitä! Järjestelmän turvallisuuden takaamiseksi on suoritettava ja vietävä menestyksellisesti päätökseen laitteiston (kokonaisjärjestelmän) täydellinen toimintatarkastus (kelpuutus). Määrättyä sulakesuojausta on ehdottomasti noudatettava turvallisen katkaisun takaamiseksi vikatapauksessa.

ΠΡΟΣΟΧΗ

Η εγκατάσταση, η θέση σε λειτουργία και η συντήρηση επιτρέπεται να πραγματοποιούνται μόνο από εξειδικευμένο τεχνικό προσωπικό που γνωρίζει και τηρεί τις υποδείξεις ασφαλείας στις σχετικές πρωτότυπες οδηγίες χρήσης! Για την ασφάλεια του συστήματος πρέπει να πραγματοποιείται και να ολοκληρώνεται επιτυχώς πλήρης έλεγχος λειτουργίας (επαλήθευση) του συστήματος (ολόκληρου του συστήματος). Τηρείτε οπωσδήποτε το

προβλεπόμενο όριο ασφαλείας ώστε να διασφαλίζετε σίγουρη απενεργοποίηση σε περίπτωση

προβλήματος.

RABHADH

Níor cheart ach do dhaoine speisialaithe a bhfuil taithí acu ar na treoracha sábháilteachta sa lámhleabhar oibriúcháin bunaidh ábhartha, agus a thugann aird ar na treoracha sin, an tsuiteáil, an coimisiúnú agus an obair chothabhála a dhéanamh! D’fhonn sábháilteacht an chórais a áirithiú, ní mór seiceáil (fíorú) iomlán ar fheidhmeanna an trealaimh (córas foriomlán) a dhéanamh agus ní mór é a bheith curtha i gcrích go rathúil. Tá sé fíor-riachtanach cloí leis na bearta cosanta atá sonraithe d’fhonn múchadh slán a áirithiú i gcás lochta.

UZMANĪBU

Instalāciju, pieņemšanu ekspluatācijā un tehnisko apkopi veic tikai kvalificēts personāls, kādam ir zināmi oriģinālās lietošanas instrukcijas drošības norāījumi un kāds ievēro oriģinālo lietošanas intrukciju! Lai garantētu sistēmas drošību, jāveic pilnā visas iekārtas (visas sistēmas) funkciju pārbaude (validācija). Lai nodrošinātu drošas izslēgšanas iespēju traucējumu gadījumā, noteikti veiciet visus paredzētos drošības pasākumus.

Page 5

3ZX1012-0TK28-1CA1 5

ATS ARG IAI

IInstaliuoti, paruošti eksploatuoti ir atlikti techninę priežiūrą leidžiama tik specialistams, kurie išmano ir laikosi priklausančioje originalioje naudojimo instrukcijoje pateiktų saugos nurodymų! Siekiant užtikrinti sistemos saugumą, reikia atlikti ir sėkmingai užbaigti visišką įrenginio (visos sistemos) veikimo bandymą (tikrinimą). Būtinai laikykitės nustatytų apsaugos priemonių, kad būtų užtikrintas saugus išjungimas klaidos atveju.

ATTENZJONI

Xogħol ta' installazzjoni, tħaddim u manutenzjoni għandu jsir biss minn personal speċjalizzat li huwa familjari u li josserva l-istruzzjonijiet tas-sikurezza fil-manwal ta' tħaddim oriġinali relevanti! Sabiex tiġi żgurata s-sikurezza tas-sistema, għandu jsir kontroll (validazzjoni) tal-funzjoni sħiħa tal-apparat (sistema kollha) u s'sistema għandha tgħaddi minn dan il-kontroll. Huma assolutament imperattiv li inti tikkonforma mal-miżuri ta' protezzjoni speċifikati sabiex jiġi żgurat shutdown bla periklu fil-każ ta' ħsara.

VOORZICHTIG

Installatie, inbedrijfstelling en onderhoud alleen door vakpersoneel, dat de veiligheidsinstructies in de bijhorende originele gebruiksaanwijzing kent en naleeft! Om de veiligheid van het systeem te garanderen moet er een volledige functiecontrole (validering) van de installatie (hele systeem) uitgevoerd en deze succesvol afgesloten worden. Houd de voorgeschreven beveiliging absoluut aan om veilig uitschakelen in het geval van een fout te garanderen.

PRZESTROGA

Instalowanie, uruchomienie i konserwację może wykonywać tylko personel specjalistyczny zaznajomiony z przepisami bezpieczeństwa zawartymi w należącej do tego oryginalnej instrukcji obsługi i przestrzegający tych przepisów! W celu zapewnienia bezpieczeństwa systemu musi być przeprowadzona zakończona sukcesem całkowita kontrola funkcjonowania (walidacja) układu (całego systemu). W celu bezpiecznego wyłączenia w przypadku błędu należy bezwarunkowo przestrzegać zalecanego zabezpieczenia.

ATE NŢIE

Instalarea, darea în folosinţă şi repararea se vor face numai de către personal specializat, care cunoaşte şi respectă instrucţiunile de siguranţă conţinute în instrucţiunile originale de utilizare! Pentru asigurarea siguranţei sistemului este necesară parcurgerea şi închei- erea cu succes a unei verificări complete a funcţionării (validare) instalaţiei (sistemului complet). Respectaţi întocmai măsurile de siguranţă prevăzute pentru a garanta deconectarea în condiţii de siguranţă în cazul unei defecţiun.

OBSERVERA

Installation, idrifttagning och underhåll får endast genomföras av fackpersonal som känner till och följer säkerhetsinformationen i tillhörande originalbruksanvisning! För att garantera att systemet arbetar säkert måste en fullständig funktionskontroll av anläggningen genomföras med önskat resultat. Följ den föreskrivna spärrarna för att möjliggöra säker avstängning om det skulle uppstå fel.

POZOR

Inštaláciu, uvedenie do prevádzky a údržbu môže vykonať len odborný personál, ktorý pozná a dodržiava bezpečnostné pokyny v príslušnom originálnom návode na obsluhu! Na zabezpečenie spoľahlivosti a bezpečnosti systému je potrebné vykonať a úspešne ukončiť kompletnú funkčnú skúšku (validácia) zariadenia (celkového systému). Bezpodmienečne dodržte predpísané poistky, aby ste zabezpečili bezpečné vypnutie v prípade poruchy.

PREVIDNO

Namestitev, zagon in vzdrževanje lahko izvaja le strokovno osebje, ki pozna in upošteva varnostna navodila v pripadajočih originalnih navodilih za uporabo! Za zagotavljanje varnosti sistema, mora biti opravljeno in uspešno zaključeno popolno preverjanje funkcij (validacija) naprave (celotnega sistema). Obvezno upoštevajte predpisano zavarovanje, da zagotovite varen izklop v primeru napake.

POZOR

Instalaci, uvedení do provozu a údržbu smí provádět jen odborný personál, který zná a dodržuje bezpečnostní pokyny v příslušném originálním návodu k obsluze! K zajištění bezpečnosti systému se musí provést kompletní kontrola funkce (validace) zařízení (celého systému) a tato úspěšně zakončit. Bezpodmínečně dodržujte předepsané jištění k zaručení spolehlivého vypnutí v případě chyby.

VIGYÁZAT

Telepítést, üzembe helyezést és karbantartást csak olyan szakszemélyzet végezhet, amely az eredeti kezelési utasítás biztonsági utasításait ismeri és betartja. A rendszerbiztonság biztosításáért az egész berendezés (teljes rendszer) teljes működéspróbáját (validálás) el kell végezni és azt eredményesen be kell fejezni. Okvetlenül tartsa be az előírt óvintézkedéseket, hogy azzal hiba esetén a biztonságos kikapcsolást biztosítsa.

DİKKAT

Cihazın kurulumu, işletmeye alınması ve bakımı sadece cihaza ait orijinal işletme kılavuzunda açıklanan güvenlik talimatlarını bilen ve bu talimatlara uyan uzman personel tarafından yapılacaktır! Sistemin güvenliğinin sağlanması için tesisin (tüm sistemin) komple fonksiyon kontrolünün (validasyon) yapılması ve başarıyla tamamlanması şarttır. Arıza durumunda makinenin güvenli şekilde kapanması için şart koşulan sigorta değerlerine mutlaka uyunuz.

РУ

ВНИМАНИЕ

Работы по установке, настройке и обслуживанию могут производиться только специалистами, которые ознакомились, прочли и поняли инструкции по безопасности из соответствующего руководства! Для обеспечения безопасности системы функциональные проверки должны быть проведены, успешно завершены и пройти приемку. Абсолютно необходимо соблюдение всех предписанных мер безопасности для обоспечения безопасного завершения работы в случае аварии.

中文

小心

仅允许那些了解并遵守所属原始操作说明中安全提示的专业人员执行安装、调试和保养工作！为了确保系统的安全，必须完整地检查设备（整个系统）的功能并确保所有功能均正常。请务必遵守规定的安全规范，以便可以在出现故障时安全关闭。

Page 6

6 3ZX1012-0TK28-1CA1

Hinweis Dies ist ein Produkt für Umgebung A. In Haushaltsumgebung kann diese Gerät unerwünschte Funkstörungen verursachen. In

Diesem Fall kann der Anwender verpflichtet sein, angemessene Maßnahmen durchzuführen.

Note This is a product for Environment A. In a household environment, this relay might cause undesirable radio frequency interfe-

rence. In this case, the user might be obligated to undertake appropriate countermeasures.

Remarque Il s'agit d'un produit de classe A. Cet appareil peut causer des interférences radio en zone résidentielle.

Dans ce cas, l'utilisateur peut être dans l'obligation de prendre les mesures appropriées.

Nota Este producto está concebido para un entorno A. En entornos residenciales este aparato puede causar perturbaciones radioelé-

ctricas indeseadas. En este caso el usuario puede estar obligado a tomas las medidas adecuadas para paliarlas.

Nota Questo è un prodotto concepito per l'ambiente A. In ambiente domestico questo dispositivo potrebbe causare l'emissione indesi-

derata di radiodisturbi. In questo caso l'utilizzatore è tenuto ad attuare provvedimenti idonei.

Indicação Este é um produto para o ambiente classe A. Em ambiente doméstico, este aparelho pode causar interferências radioelétricas

indesejadas. Neste caso, o usuário é responsável por tomar medidas adequadas.

Указание Това е продукт за обкръжение А. В домашно обкръжение този уред може да причини нежелани радио смущения.

В такъв случай потребителя може да бъде длъжен да вземе подходящи мерки.

Information Dette er et produkt til omgivelserne A. I husholdningsomgivelser kan apparatet forårsage uønskede radioforstyrrelser.

I dette tilfælde kan brugeren være forpligtet til at gennemføre egnede foranstaltninger.

Märkus See toode on mõeldud keskkonnale A. Kodumajapidamise keskkonnas võib see seade põhjustada soovimatuid raadiohäireid.

Sellisel juhul võib kasutaja olla kohustatud rakendama vastavaid meetmeid.

Huomautus Tämä tuote on tarkoitettu ympäristöön A. Tämä laite voi aiheuttaa kotitalousympäristössä ei-haluttuja radiohäiriöitä.

Tässä tapauksessa voi käyttäjä olla velvoitettu suorittamaan sopivat toimenpiteet.

Υπόδειξη Το παρόν είναι ένα προϊόν για περιβάλλον A. Σε οικιακό περιβάλλον η παρούσα συσκευή μπορεί να προκαλέσει ανεπιθύμητες

παρεμβολές. Σε αυτήν την περίπτωση ο χρήστης ενδέχεται να πρέπει να λάβει κατάλληλα μέτρα.

Nóta Is le haghaidh Thimpeallacht A é an táirge seo. I dtimpeallacht tí, d’fhéadfadh an t-athsheachadán seo a bheith ina chúis le tras-

naíocht radaimhinicíochta neamh-inmhianaithe. Sa chás sin, d’fhéadfaí go mbeadh ar an úsáideoir frithbhearta cuí a ghlacadh.

Norādījums Šis norādījums ir paredzēts videi A. Mājas saimniecības vidē ierīce var izraisīt nevēlamus radio traucējumus.

Šajā gadījumā lietotājam jāveic visi nepieciešamie pasākumi.

Nurodymas Šis produktas skirtas aplinkai A. Namų ūkio aplinkoje šis prietaisas gali sukelti nepageidaujamus radijo trukdžius.

Tokiu atveju naudotojas gali būti įpareigotas imtis tinkamų priemonių.

Nota Dan huwa prodott għal Ambjent A. F'ambjent domestiku, dan ir-relay jista' jikkawża interferenza fil-frekwenza tar-radju mhux

mixtieqa. F'dak il-każ, l-utent jista' jkun obbligat jieħu kontra-miżuri xierqa.

Aanwijzing Dit is een product voor omgeving A. In huishoudelijke omgevingen kan dit apparaat ongewenste radiostoringen veroorzaken.

In dit geval kan de gebruiker verplicht zijn om adequate maatregelen te treffen.

Wskazówka Produkt ten jest przeznaczony dla środowiska typu A. W środowisku domowym urządzenie może wywoływać niepożądane

zakłócenia. W tym przypadku użytkownik jest zobowiązany do podjęcia odpowiednich środków.

Notă Acesta este un produs destinat utilizării în medii de tip A. Utilizarea în mediul casnic a acestui produs poate conduce la

interferenţe radio nedorite. În acest caz, utilizatorul poate fi obligat să ia măsurile adecvate.

Information Detta är en produkt för omgivning A. I hushållsomgivning kan denna enhet orsaka oönskade radiostörningar.

I detta fall kan användaren vara förpliktigad att genomföra lämpliga åtgärder.

Upozornenie Toto je produkt pre prostredie A. V prostredí domácnosti môže tejto prístroj spôsobiť nežiaduce rádiové rušenie.

V takom prípade môže byť používateľ povinný vykonať primerané opatrenia.

Napotek Izdelek za okolje A. V gospodinjskem okolju lahko ta naprava povzroči neželene radijske motnje.

V tem primeru lahko ima uporabnik dolžnost izvesti primerne ukrepe.

Poznámka Jedná se o výrobek do prostředí typu A. V prostředí domácností může tento přístroj způsobovat nežádoucí rádiové rušení.

V tomto případě může být povinností uživatele, aby provedl přiměřená opatření.

Figyelmeztetés

Ez az A. környezetre méretezett termék. Ez a berendezés háztartási környezetben működési zavarokat okozhat. Ilyen esetben a felhasználó kötelezve lehet, megfelelő intézkedések megtételére.

Not Bu ürün ortam A için öngörülmüştür. Cihaz, ev koşulları altında işletildiğinde istenmeyen radyo dalgası arızalarına neden olabilir.

Kullanıcı bu durumda uygun önlemler almakla yükümlü olabilir.

РУ

Примечание Это устройство предназначено для применения в среде категории А. При применении в бытовых условияхэто реле

может стать причиной радиопомех. В этом случае пользователь должен применить соответствующие меры по предотвращению нежелательных помех.

中文

提示这是适用于环境 , 的产品。若应用于家居环境下，该设备会引发意外的功能故障。

这种情况下，用户有责任采取适当的措施。

Page 7

3ZX1012-0TK28-1CA1 7

Das hier beschriebene Produkt wurde entwickelt, um als Teil einer Gesamtanlage oder Maschine sicherheitsgerichtete Funktionen zu übernehmen. Das 3TK2821/24 ist geeignet zur Auswertung von Aktor- und Sensorkreisen nach DIN EN / IEC 60204-1 in Betriebsart "Manueller Start" (Startkreis nicht überwacht) oder als Kontakterweiterung. Der erreichbare PL bzw. SIL ist von der ext. Beschaltung abhängig. Unter Berücksichtigung der Umgebungsbedingungen müssen die Geräte in Schaltschränke der Schutzart IP32, IP43 oder IP 54 eingebaut werden. Verschmutzungsgrad 3

Kontakterweiterung

PL d bzw. Kat 2 ist nur erreichbar, wenn Fehlerausschluss für die zwangsöffnenden Kontakte nach IEC 60947-5-1 Anhang K und der Mechanik gemacht werden kann. Im Sensorkreis ist

DC=0. Weitere Informationen und Techn. Daten siehe Handbuch oder Produktdatenblatt 3TK2821/24 www.siemens.com/industrial-controls

Klemmenbelegung

A1 L/+ A2 N/Y1, Y2 EIN-Taster, Rückführkreis 13, 14 Freigabekreis 1 (Schließer) 23, 24 Freigabekreis 1 (Schließer) 33, 34 Freigabekreis 1 (Schließer) (nur 3TK2821)

41, 42 Meldekreis 1 (Öffner) (nur 3TK2821)

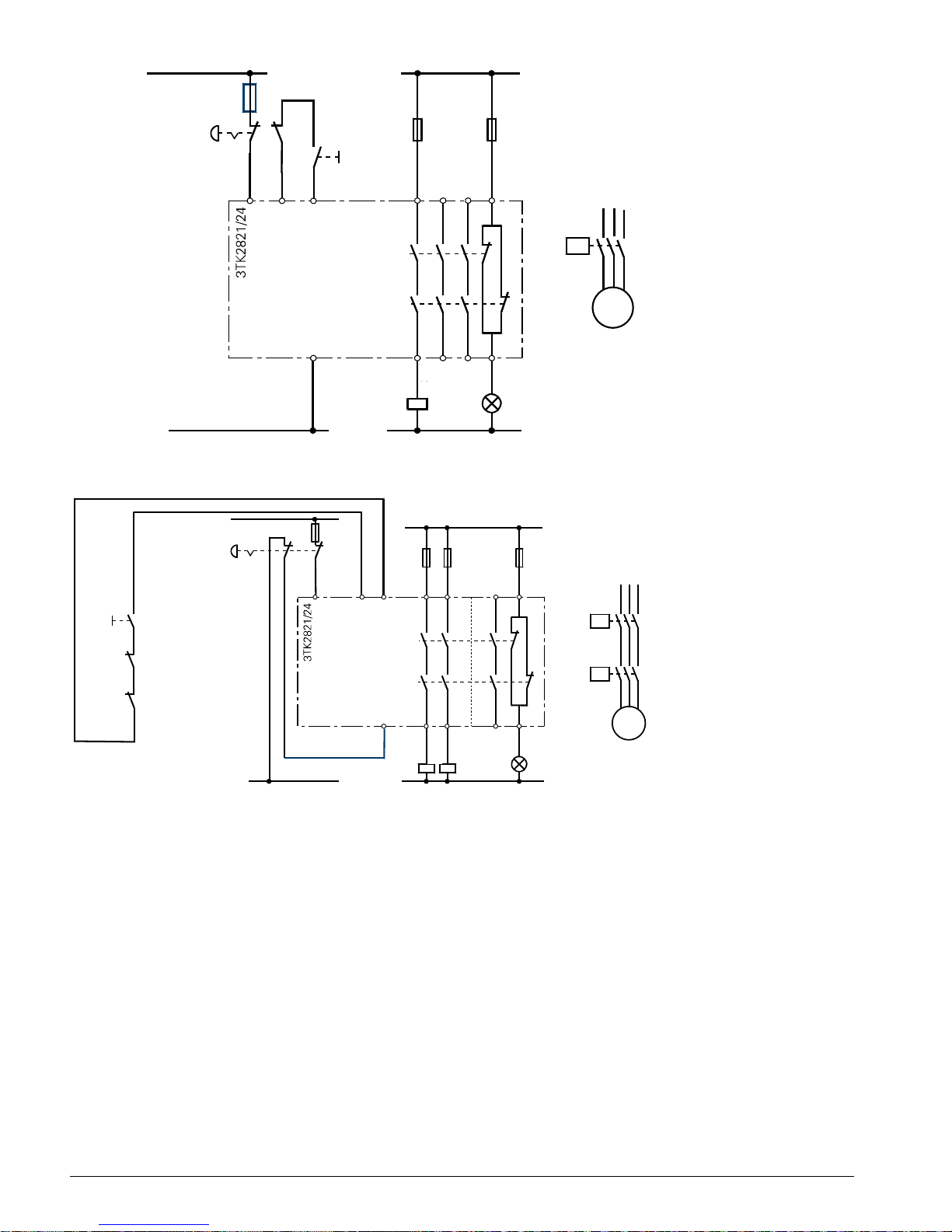

The product described here was developed to perform safety-related functions as part of an overall system or of a machine. The 3TK2821/24 is suitable for the evaluation of actuator and sensor circuits to DIN EN / IEC 60204-1 in "Manual start" mode (start circuit not monitored) or as a contact extension. The PL or SIL that is obtainable depends on the external wiring. In view of the ambient conditions, relays with degrees of protection IP32, IP 43 or IP54 must be installed in the cabinets. Pollution degree 3

Contact extension

PL d or Cat 2 can only be achieved if faults can be excluded for the positive opening contacts (to

IEC 60947-5-1 Annex K) and for the mechanical system. In the sensor circuit, DC=0 For further information and technical data, see the manual or product data sheet 3TK2821/24 www.siemens.com/industrial-controls

Terminal assignment

A1 L/+ A2 N/Y1, Y2 ON button, feedback circuit 13, 14 Enable circuit 1 (NO contact) 23, 24 Enable circuit 1 (NO contact) 33, 34 Enable circuit 1 (NO contact) (3TK2821 only) 41, 42 Signaling circuit 1 (NC contact) (3TK2821 only)

Le produit décrit dans cette documentation a été conçu pour assurer des fonctions de sécurité en tant que constituant d'un équipement ou d'une machine. 3TK2821/24 convient à la surveillance des circuits de capteurs et actionneurs selon EN / CEI 60204-1 en mode "Démarrage manuel" (circuit de démarrage non surveillé) ou en tant qu'extension de contacts. Le niveau PL ou SIL réalisable dépende des circuits externes. Les appareils doivent être intégrés dans des armoires ayant le degré de protection IP32, IP43 ou IP54 selon les conditions d'environnement. Degré de pollution 3

Extension de contacts

PL d ou Kat 2 n'est atteint que si l'exclusion de défaillance est réalisée pour les contacts à

manœuvre positive d'ouverture selon IEC 60947-5-1 Annexe K et pour les parties méca-

niques. Dans le circuit du capteur, DC=0 Pour de plus amples informations et pour les caractéristiques, voir manuel ou fiche du produit 3TK2821/24 www.siemens.com/industrial-controls

Affectation des bornes

A1 L/+ A2 N/Y1, Y2 Bouton MARCHE, circuit de réactio 13, 14 Circuit de validation 1 (NO) 23, 24 Circuit de validation 1 (NO) 33, 34 Circuit de validation 1 (NO) (uniquement 3TK2821)

41, 42

Circuit de signalisation 1 (NF) (uniquement 3TK2821)

El producto aquí descrito ha sido desarrollado para ejecutar funciones de seguridad formando parte de una instalación o máquina. El 3TK2821/24 es idóneo para evaluar circuitos de actuadores y sensores según DIN EN / IEC 60204-1 en el modo de operación "Arranque manual" (circuito de arranque no monitoreado) o como ampliador del número de contactos. El nivel PL o SIL alcanzable depende de los circuitos externos. Para adaptarse a las condiciones ambientales los equipos deben alojarse en armarios/gabinetes con grado de protección IP32, IP43 o IP 54. Grado de contaminación 3

Ampliador del número de contactos

PL d o Cat 2 sólo puede alcanzarse si pueden excluirse fallas en los contactos de apertura posi-

tiva (según IEC 60947-5-1, anexo K) y en la parte mecánica. En el circuito de sensores es DC=0. Para más información y datos técnicos, consulte el manual o la ficha del producto 3TK2821/24 www.siemens.com/industrial-controls

Asignación de bornes

A1 L/+ A2 N/Y1, Y2 Pulsador CON, circuito de retorno 13, 14 Circuito de habilitación 1 (NA) 23, 24 Circuito de habilitación 1 (NA) 33, 34 Circuito de habilitación 1 (NA) (sólo 3TK2821)

41, 42 Circuito de señalización 1 (NC) (sólo 3TK2821)

Il prodotto qui descritto è stato sviluppato per svolgere funzioni di sicurezza come parte di un impianto complessivo o di una macchina. Il 3TK2821/24 è adatto per il controllo di circuiti di attuatori e sensori secondo DIN EN / IEC 602041 nel modo operativo "Avvio manuale" (circuito di avvio non monitorato) o come ampliamento contatti. Il livello PL o SIL raggiungibile dipende dal circuito esterno. Tenendo conto delle condizioni ambientali, i dispositivi vanno installati in quadri elettrici con grado di protezione IP32, IP43 oppure IP 54. Grado di inquinamento 3

Ampliamento contatti

PL d o Cat 2 è raggiungibile solo se è possibile l'esclusione di errori per i contatti ad apertura for-

zata secondo IEC 60947-5-1 Appendice K e la meccanica.. Nel circuito dei sensori vale: DC=0. Per ulteriori informazioni e dati tecnici vedere il manuale o il foglio dati del prodotto 3TK2821/24 www.siemens.com/industrial-controls

Assegnazione dei morsetti

A1 L/+ A2 N/Y1, Y2 Tasto ON, circuito di retroazione 13, 14 Circuito di abilitazione 1 (contatto di lavoro) 23, 24 Circuito di abilitazione 1 (contatto di lavoro)

33, 34

Circuito di abilitazione 1 (contatto di lavoro) (solo 3TK2821)

41, 42

Circuito di segnalazione 1 (contatto di riposo) (solo 3TK2821)

Page 8

8 3ZX1012-0TK28-1CA1

O produto descrito foi projetado para assumir funções de segurança como parte de um sistema completo ou de uma máquina. O 3TK2821/24 é adequado para a avaliação de circuitos de atuadores e de sensores, conforme a norma DIN EN / IEC 60204-1, no modo de funcionamento "Partida manual" (circuito de partida não monitorado) ou como reforço de contato. O PL ou SIL podem ser alcançados dependendo das conexões externas. Considerando as condições ambientais, os aparelhos devem ser montados nos armários elétricos da classe de proteção IP32, IP43 ou IP 54. Grau de contaminação 3

Reforço de contato

PL d e Kat 2 só estão acessíveis se for possível fazer a exclusão de erros para os contatos de abertura positiva, de acordo com a IEC 60947-5-1, anexo K, e a mecânica. No circuito de

sensores é DC=0 Para mais informações e dados técnicos, consulte o manual ou a folha de dados do produto 3TK2821/24 www.siemens.com/industrial-controls

Configuração dos terminais

A1 L/+ A2 N/Y1, Y2 Interruptor LIGAR, circuito de realimentação 13, 14 Circuito de validação 1 (contato NA) 23, 24 Circuito de validação 1 (contato NA)

33, 34

Circuito de validação 1 (contato NA) (apenas 3TK2821)

41, 42

Circuito de comunicação 1 (abertura) (apenas 3TK2821)

Описаният тук продукт е разработен да поеме функции, свързани с безопасността като част от цяло съоръжение или машина.

3TK2821/24 е подходящ за отчитане на изпълнителни и сензорни вериги съгласно DIN EN / IEC 60204-1 в режим на работа „Ръчно стартиране" (стартовата верига не се наблюдава) или

като контактно разширение. РL респ. SIL, който може да се достигне за

виси от в

ъншната инсталация. Като се вземат под внимание условията на обкръжаващата среда уредите трябва да бъдат монтирани в разпределителни шкафове с клас на защита IP32, IP43 или IP 54. Степен на замърсяване 3

Контактно разширение

PL d респ. Kat 2 може да се достигне само, когато може да се изключи повреда за ,

принудително отворените контакти съгласно IEC 60947-5-1 приложение K и на

механиката. В сензорната верига е DC=0 Допълнителна информация и техническите характеристики можете да намерите в наръчника или техническия паспорт на продукта

3TK2821/24 www.siemens.com/industrial-controls

Разпределение на клемите

A1 L/+ A2 N/Y1, Y2 Бутон ВКЛ., верига на обратна връзка

13, 14

Деблокираща верига 1 (нормално отворен контакт)

23, 24

Деблокираща верига 1 (нормално отворен контакт)

33, 34

Деблокираща верига 1 (нормално отворен контакт) (само 3TK2821)

41, 42

Сигнална верига 1 (нормално-затворен контакт) (само 3TK2821)

Det her beskrevne produkt er blevet udviklet til at overtage sikkerhedsrelevante funktioner som en del af et samlet anlæg eller en maskine. 3TK2821/24 egner sig til at analysere aktor- og sensorkredse iht. DIN EN / IEC 60204-1 i driftsmåden "Manuel start" (startkreds ikke overvåget) eller som kontaktudvidelse. Det opnåelige PL hhv. SIL er afhængigt af den ekst. disposition. Under hensyntagen til omgivelsesbetingelserne skal apparaterne indbygges i kontaktskabe med beskyttelsesklassen IP32, IP43 eller IP 54. Forureningsgrad 3

Kontaktudvidelse

PL d resp. kat. 2 kan kun opnås, hvis fejl for de tvangsbrydende kontakter kan udelukkes iht.

IEC 60947-5-1 bilag K og for mekanikken. I sensorkredsen er DC=0 For yderligere informationer og tekniske data se manual eller produktdatablad 3TK2821/24 www.siemens.com/industrial-controls

Klemmebelægning

A1 L/+ A2 N/Y1, Y2 TIL-tast, tilbagekoblingssløjfe 13, 14 Frigivelseskreds 1 (sluttekontakt) 23, 24 Frigivelseskreds 1 (sluttekontakt) 33, 34 Frigivelseskreds 1 (sluttekontakt) (kun 3TK2821) 41, 42 Meldekreds 1 (bryder) (kun 3TK2821)

Siin kirjeldatud toode on välja arendatud selleks, et täita kogu seadme või masina osana ohutusega seotud funktsioone. 3TK2821/24 sobib vastavalt standardile DIN EN/IEC 60204-1 ajamite ja andurite vooluringide jälgimiseks režiimis „Käsitsi käivitus“ (käivituse vooluring kontrollimata) või kontaktide dubleerimiseks. Saavutatav PL või SIL sõltub välisjuhtmestikust. Keskkonnatingimusi arvesse võttes tuleb seadmed paigaldada kaitseklassi IP32, IP43 või IP 54 lülituskappidesse. Määrdumise aste 3

Kontaktide dubleerimine

PL d või Kat 2 on saavutatav ainult siis, kui kindla lahutustalitlusega kontaktides (vastavalt stan-

dardile IEC 60947-5-1 lisa K) ja mehaanilise süsteemis on võimalik vead välistada. Anduri voolu-

ringis on DC=0. Rohkem informatsiooni ja tehnilisi andmeid vt käsiraamatust või toote andmelehel 3TK2821/24 www.siemens.com/industrial-controls

Klemmide asetus

A1 L/+ A2 N/Y1, Y2 SEES-lüliti, tagasisideahel 13, 14 Vabasti vooluring 1 (normaalselt avatud kontakt) 23, 24 Vabasti vooluring 1 (normaalselt avatud kontakt)

33, 34

Vabasti vooluring 1 (normaalselt avatud kontakt) (ainult 3TK2821)

41, 42 Anduri vooluring 1 (avaja) (ainult 3TK2821)

Tässä kuvattu tuote on kehitetty suorittamaan turvallisuuteen tähtääviä toimintoja jonkin kokonaislaitteiston tai koneen osana. 3TK2821/24 soveltuu toimilaite- ja anturipiirien arviointiin standardin DIN EN / IEC 60204-1 mukaan käyttötavassa "Manuaalinen käynnistys" (käynnistyspiiriä ei valvota) tai kosketinlaajennukseksi. Saavutettavissa oleva suoritustaso PL tai turvallisuuden eheyden taso SIL riippuu ulkopuolisesta kytkennästä. Laitteet on ympäristöolot huomioon ottaen asennettava kytkentäkaappeihin, joiden kotelointiluokka on IP32, IP43 tai IP54. Likaantumisaste 3

Kosketinlaajennus

Suoritustaso PL tai Kat 2 on saavutettavissa vain, jos virheiden poistaminen pakkotoimisesti

avautuvilla koskettimilla standardin IEC 60947-5-1 liitteen K mukaan ja mekanismilla on

mahdollista. Anturipiirissä on DC=0. Katso lisätiedot ja tekniset tiedot käyttöoppaasta tai tuote-erittelystä 3TK2821/24 osoitteessa

www.siemens.com/industrial-controls

Liitinkaavio

A1 L/+ A2 N/Y1, Y2 PÄÄLLE-näppäin, takaisinkytkentäpiiri 13, 14 Laukaisuvirtapiiri 1 (sulkija) 23, 24 Laukaisuvirtapiiri 1 (sulkija) 33, 34 Laukaisuvirtapiiri 1 (sulkija) (vain 3TK2821)

41, 42 Merkinantopiiri 1 (avauskosketin) (vain 3TK2821)

Page 9

3ZX1012-0TK28-1CA1 9

Το εδώ περιγραφόμενο προϊόν σχεδιάστηκε ώστε ως μέρος ενός ολόκληρου συστήματος ή μηχανήςνα αναλάβει τις λειτουργίες ασφαλείας. To 3TK2821/24 ενδείκνυται για αξιολόγηση κυκλωμάτων ενεργοποιητών και αισθητήρων σύμφωνα με το DIN EN / IEC 60204-1 στο είδος λειτουργίας "Χειροκίνητη εκκίνηση" (το κύκλωμα εκκίνησης δεν επιτηρείται) ή ως διεύρυνση επαφής. Το δυνατό PL / SIL εξαρτάται από την εξωτ. καλωδίωση. Συνυπολογίζοντας τις συνθήκες περιβά

λλοντος οι σ

υσκευές πρέπει να ενσωματώνονται σε πίνακες ελέγχουκατηγορίας προστασίας IP32, IP43 ή IP 54. Βαθμός ρυπάνσεως 3

Διεύρυνση επαφής

Το PL d και το Kat 2 είναι προσβάσιμα, μόνο αν μπορεί να διασφαλιστεί αποκλεισμός σφάλματος για τις αναγκαστικά ανοικτές επαφές σύμφωνα με το IEC 60947-5-1 παράρτημα

K και το μηχανικό σύστημα. Στο κύκλωμα αισθητήρων ισχύει DC=0 Για περισσότερες πληροφορίες και τεχν. χαρακτηριστικά βλ. Εγχειρίδιο χρήσης ή Δελτίο προϊόντος 3TK2821/24 www.siemens.com/industrial-controls

Κατανομή ακροδεκτών

A1 L/+ A2 N/Y1, Y2 Διακόπτης ON, κύκλωμα ανατροφοδότησης 13, 14 Κύκλωμα απόλυσης 1 (επαφή κλεισίματος) 23, 24 Κύκλωμα απόλυσης 1 (επαφή κλεισίματος)

33, 34

Κύκλωμα απόλυσης 1 (επαφή κλεισίματος) (μόνο 3TK2821)

41, 42

Κύκλωμα αναγγελίας 1 (επαφή διακοπής) (μόνο 3TK2821)

Forbraíodh an táirge a ndéantar cur síos air anseo chun feidhmeanna a bhaineann le sábháilteacht a dhéanamh mar chuid de chóras foriomlán nó de mheaisín. Tá an 3TK2821/24 oiriúnach chun ciorcaid ghníomhróra agus bhraiteora a mheasúnú ar DIN EN / IEC 60204-1 i mód “Tosaigh de láimh” (ciorcad tosaithe gan monatóireacht) nó mar shíneadh teagmhála. Tá an PL nó an SIL a d’fhéadfaí a fháil ag brath ar an sreangú seachtrach. Ag brath ar na dálaí comhthimpeallacha, ní mór go mbeadh athsheachadáin le méid cosanta IP32, IP 43 nó IP54 suiteáilte sna caibinéid. Méid truaillithe 3

Síneadh teagmhála

Ní féidir PL d nó Cat 2 a bhaint amach ach amháin más féidir fabhtanna a eisiamh i gcás

teagmhálacha oscailte dearfacha (go IEC 60947-5-1 Iarscríbhinn K) agus don chóras meic-

niúil. I gciorcad an bhraiteora, DC=0 Le haghaidh tuilleadh faisnéise agus sonraí teicniúla, féach an lámhleabhar nó bileog sonraí an táirge 3TK2821/24 www.siemens.com/industrial-controls

Sannadh teirminéal

A1 L/+ A2 N/Y1, Y2 Cnaipe AR SIÚL, ciorcad aisfhotha 13, 14 Cumasaigh ciorcad 1 (GAN teagmhálaí) 23, 24 Cumasaigh ciorcad 1 (GAN teagmhálaí)

33, 34

Cumasaigh ciorcad 1 (GAN teagmhálaí) (3TK2821 amháin)

41, 42

Ciorcad comharthaíochta 1 (teagmháil NC) (3TK2821 amháin)

Šeit aprakstītais izstrādājums tika izstrādāts, lai iekārtas vai mašīnas sastāvā uzņemtos funkcijas, kas saistītas ar drošību. Izstrādājums 3TK2821/24 ir piemērots izpildelementu un sensoru kontūru izvērtēšanai saskaņā ar DIN EN / IEC 60204-1 darba režīmā "Manuāla palaišana" (palaišanas kontūrs netiek kontrolēts) vai kontaktu paplašināšanai. Sasniedzamās vērtības PL, respektīvi, SIL ir atkarīgas no ext. komutācijas. Ņemot vērā apkārtējās vides apstākļus, ierīces ir iebūvējamas sadales skapjos ar aizsardzības pakāpi IP32, IP43 vai IP 54. Aizsērēšanas pakāpe 3

Kontaktu paplašināšana

PL d vai Kat 2 var sasniegt tikai tad, ja var tikt garantēts, ka piespiedu atvienojošiem kontak-

tiem saskaņā ar IEC 60947-5-1 Pielikums K un mehānikai nav kļūdu. Sensoru kontūrā DC=0 Sīkāku informāciju un tehniskos datus skatīt rokasgrāmatā vai izstrādājuma informācijas lapā 3TK2821/24 www.siemens.com/industrial-controls

Spaiļu aizņemšana

A1 L/+ A2 N/Y1, Y2 Ieslēgšanas slēdzis, atpakaļgaitas kontūrs 13, 14 Dekloķēšanas kontūrs 1 (noslēdzošs kontakts) 23, 24 Dekloķēšanas kontūrs 1 (noslēdzošs kontakts)

33, 34

Dekloķēšanas kontūrs 1 (noslēdzošs kontakts) (tikai 3TK2821)

41, 42

Signālkontūrs 1 (atvienojošs kontakts) (tikai 3TK2821)

Čia aprašytas gaminys buvo sukurtas, kad kaip visos sistemos arba įrenginio dalis perimtų su sauga susijusias funkcijas. 3TK2821/24 skirtas vykdomųjų įtaisų ir jutiklių grandinėms įvertinti pagal DIN EN / IEC 60204-1, veikiant režimu „Rankinė paleistis" (paleisties grandinė nekontroliuojama) arba kaip kontaktų praplėtimas. Pasiekiamas PL arba SIL priklauso nuo išorinės laidų sistemos. Atsižvelgiant į aplinkos sąlygas, prietaisai turi būti įmontuojami į IP 32, IP 43 arba IP 54 saugumo klasės skirstomąsias spintas. Taršos lygis 3.

Kontaktų praplėtimas

PL d arba Kat 2 yra pasiekiamas tik tokiu atveju, jei priverstinai atjungiamų kontaktų gedimų

pašalinimą galima padaryti pagal IEC 60947-5-1 K priedą ir mechaninę dalį. Jutiklių

grandinėje DC=0. Kitą informaciją ir techninius duomenis žr. žinyną arba gaminio duomenų lapą. 3TK2821/24 www.siemens.com/industrial-controls

Gnybtų priskyrimas

A1 L/+ A2 N/Y1, Y2 ĮJUNGIMO mygtukas, grįžtamojo ryšio grandinė 13, 14 1 atblokavimo grandinė (sujungiamasis kontaktas) 23, 24 1 atblokavimo grandinė (sujungiamasis kontaktas)

33, 34

1 atblokavimo grandinė (sujungiamasis kontaktas) (tik 3TK2821)

41, 42

Signalinė grandinė 1 (atjungiamasis kontaktas) (tik 3TK2821)

Il-prodott deskritt hawnhekk ġie żviluppat sabiex iwettaq funzjonijiet relatati mas-sikurezza bħala parti minn sistema ġenerali jew minn magna. It-3TK2821/24 huwa addattat għall-evalwazzjoni taċ-ċirkuwit tal-attwatur u tas-senser skont DIN EN / IEC 60204-1 f'modalità ta' "Startjar Manwali" (ċirkuwit tal-istartjar mhux monitorjat) jew bħala estensjoni ta' kuntatt. Il-PL jew SIL li jista' jinkiseb jiddependi mill-wajering estern. Minħabba l-kundizzjonijiet ambjentali, relays b'livelli ta' protezzjoni IP32, IP 43 jew IP54 għandhom jiġu installati f'armarji. Grad ta' tniġġis 3

Estensjoni tal-kuntatt

PL d jew Kat 2 jistgħu jinkisbu biss jekk id-difetti jkunu jistgħu jiġu esklużi għall-kuntatti ta'

ftuħ pożittivi (għal IEC 60947-5-1 Anness K) u għas-sistema mekkanika. Fiċ-ċirkuwit tas-

senser, DC=0 Għal aktar informazzjoni u dejta teknika, ara l-manwal jew il-folja ta' tagħrif dwar il-prodott 3TK2821/24 www.siemens.com/industrial-controls

Assenjazzjoni tat-Terminal

A1 L/+ A2 N/Y1, Y2 Buttuna ON, ċirkuwit ta' feedback 13, 14 Attiva ċirkuwit 1 (EBDA kuntatt) 23, 24 Attiva ċirkuwit 1 (EBDA kuntatt) 33, 34 Attiva ċirkuwit 1 (EBDA kuntatt) (3TK2821 biss)

41, 42 Ċirkuwit ta' sinjalar 1 (kuntatt NC) (3TK2821 biss)

Page 10

10 3ZX1012-0TK28-1CA1

Het hier beschreven product werd ontwikkeld om als deel van een hele installatie of machine veiligheidsrelevante functies op zich te nemen. De 3TK2821/24 is geschikt voor de evaluatie van circuits van actuatoren en sensoren volgens NEN-EN-IEC 60204-1 in de modus ‘handmatige start’ (startcircuit niet bewaakt) of als contactuitbreiding. De bereikbare PL resp. SIL is afhankelijk van de ext. bedrading. Afhankelijk van de omgevingsvoorwaarden moeten de apparaten in schakelkasten van de beschermingsklasse IP32, IP43 of IP 54 worden ingebouwd. Vervuilingsgraad 3

Contactuitbreiding

PL d resp. cat. 2 is alleen bereikbaar, als voor de gedwongen openende contacten volgens IEC 60947-5-1 bijlage K en de mechaniek fouten kunnen worden uitgesloten. In het sensorcircuit is DC=0.

Meer informatie en Techn. gegevens zie handboek of productinformatieblad 3TK2821/24 www.siemens.com/industrial-controls

Klembezetting

A1 L/+ A2 N/Y1, Y2 AAN-knop, retourcircuit 13, 14 Vrijgavecircuit 1 (sluiter) 23, 24 Vrijgavecircuit 1 (sluiter) 33, 34 Vrijgavecircuit 1 (sluiter) (alleen 3TK2821)

41, 42 Meldingscircuit 1 (opener) (alleen 3TK2821)

Opisany tutaj produkt został zaprojektowany do przejęcia funkcji podyktowanych bezpieczeństwem jako całego systemu lub maszyny. Przekaźnik bezpieczeństwa 3TK2821/24 nadaje się do analizy obwodów wykonawczych i czujników zgodnie z normą DIN EN / IEC 60204-1 w trybie pracy "ręcznego uruchomienia" (obwód uruchomienia nie jest nadzorowany) lub do rozbudowy styków. Osiągalne PL bądź SIL jest zależne od zewn. oprzewodowania. Urządzenia, z uwzględnieniem warunków środowiska, muszą być wbudowane do szaf sterowniczych ze stopniem ochrony IP32, IP43 lub IP 54. Stopień zanieczyszczenia 3

Rozbudowa styków

PL d lub Kat 2 osiągane są tylko wtedy, gdy możliwa jest eliminacja błędów dla zestyków z wymuszonym otwieraniem zgodnie z IEC 60947-5-1 Załącznik K i dla mechaniki. W obwodzie czujników występuje DC=0

Dalsze informacje i dane techniczne patrz podręcznik lub arkusz specyfikacji produktu 3TK2821/24 www.siemens.com/industrial-controls

Obłożenie zacisków

A1 L/+ A2 N/Y1, Y2 Przycisk ZAŁ, obwód powrotny 13, 14 Obwód zezwolenia 1 (zestyk zwierny) 23, 24 Obwód zezwolenia 1 (zestyk zwierny)

33, 34

Obwód zezwolenia 1 (zestyk zwierny) (tylko 3TK2821)

41, 42

Obwód zgłoszenia 1 (zestyk rozwierny) (tylko 3TK2821)

Produsul descris aici a fost conceput pentru a prelua funcţii legate de siguranţă în cadrul unei instalaţii sau unei maşini. Combinaţia 3TK2821/24 este prevăzută pentru analiza circuitelor de actuatori şi senzori conf. DIN EN / IEC 60204-1, aflate în regim de lucru "Start manual" (circuit de start necontrolat) sau se poate folosi ca extensie de contacte. Nivelul de performanţă (PL) respectiv nivelul de integritate a siguranţei (SIL) realizabile depind de instalaţia electrică externă. În funcţie de condiţiile de mediu, aparatele trebuie să fie montate în cutii de distribuţie cu grad de protecţie IP32, IP43 sau IP 54. Nivel 3 de contaminare

Extensie de contacte

PL d resp. Kat 2 se pot îndeplini numai dacă se pot exclude erorile pentru contactele cu

deschidere forţată conf. IEC 60947-5-1 Anexa K şi partea Mecanică. În circuitul de senzori

DC=0

Pentru informaţii suplimentare şi date tehnice se vor consulta manualul de utilizare sau fişa de produs 3TK2821/24 www.siemens.com/industrial-controls

Alocarea terminalelorg

A1 L/+ A2 N/Y1, Y2 Buton PORNIRE, circuit feedback 13, 14 Circuit de declanşare 1 (contact normal-deschis) 23, 24 Circuit de declanşare 1 (contact normal-deschis)

33, 34

Circuit de declanşare 1 (contact normal-deschis) (numai 3TK2821)

41, 42 Circuit de semnalizare (ruptor) (numai 3TK2821)

Produkten som beskrivs häri har utvecklats för att överta säkerhetsrelaterade funktioner som en del av en hel anläggning eller maskin. 3TK2821/24 är lämplig för utvärdering av aktor- och sensorkretsar enligt DIN EN / IEC 602041 i driftsläget "Manuell start" (startkrets inte övervakad) eller som kontaktutökning. Den PL eller SIL som uppnås är beroende av den ext. kopplingen. Med hänsyn till omgivande villkor måste enheterna monteras i kopplingsskåp med skyddsklass IP32, IP43 eller IP 54. Föroreningsgrad 3

Kontaktutökning

PL d resp. Kat 2 kan endast uppnås när fel kan uteslutas för de tvångsöppnande kontak-

terna enligt IEC 60947-5-1 bilaga K och mekaniken. I sensorkretsen är DC=0 Ytterligare information och tekniska data, se handboken eller produktdatabladet 3TK2821/24 www.siemens.com/industrial-controls

Anslutningsbeläggning

A1 L/+ A2 N/Y1, Y2 PÅ-knapp, återföringskrets 13, 14 Frigivningskrets 1 (slutare) 23, 24 Frigivningskrets 1 (slutare) 33, 34 Frigivningskrets 1 (slutare) (endast 3TK2821 41, 42 Signalkrets 1 (öppnare) (endast 3TK2821)

Tu popísaný produkt bol vyvinutý za tým účelom, aby ako časť celkového zariadenia alebo stroja prevzal funkcie súvisiace s bezpečnosťou. Prístroj 3TK2821/24 je vhodný na vyhodnotenie obvodov ovládačov a senzorov podľa DIN EN / IEC 60204-1 v prevádzkovom režime "Manuálny štart" (štartový obvod nekontrolovaný) alebo ako rozšírenie kontaktov. Dosiahnuteľné PL resp. SIL je závislé od ext. zapojenia. Pri zohľadnení vonkajších podmienok musia byť prístroje zabudované do rozvodných skríň s krytím IP32, IP43 alebo IP 54. Stupeň znečistenia 3

Rozšírenie kontaktov

PL d resp. Kat 2 je dosiahnuteľné len vtedy, keď môžu byť vylúčené chyby pre nútene

otvárané kontakty podľa IEC 60947-5-1 príloha K a podľa mechaniky. V obvode senzora je

DC=0

Ďalšie informácie a technické parametre nájdete v príručke alebo liste údajov produktu 3TK2821/24 www.siemens.com/industrial-controls

Obsadenie svoriek

A1 L/+ A2 N/Y1, Y2 spínacie tlačidlo, spätný obvod 13, 14 uvoľňovací obvod 1 (zatvárací kontakt) 23, 24 uvoľňovací obvod 1 (zatvárací kontakt)

33, 34

uvoľňovací obvod 1 (zatvárací kontakt) (len 3TK2821)

41, 42

signalizačný obvod 1 (otvárací kontakt) (len 3TK2821)

Page 11

3ZX1012-0TK28-1CA1 11

Tukaj opisan izdelek je bil razvit, da kot del celotne naprave ali stroja prevzame varnostno uravnavane funkcije. 3TK2821/24 je primeren za ovrednotenje tokokrogov aktorjev in senzorjev v skladu z DIN EN / IEC 60204-1 v obratovalnem načinu "Ročni zagon" (zagonski tokokrog ni nadzorovan) ali kot razširitev kontaktov. Dosežen PL oz. SIL je odvisen od zunanjega dodatnega vezja. Ob upoštevanju okoljskih pogojev morajo naprave biti vgrajene v stikalnih omaricah zaščitne vrste IP32, IP43 ali IP 54. Stopnja onesnaženja 3

Razširitev kontaktov

PL d oz. Kat 2 sta dosegljiva samo, če se lahko izključitev napak opravi za prisilno odprte

kontakte po IEC 60947-5-1, priloga K in mehaniko. V tokokrogu senzorjev je DC=0 Dodatne informacije in tehnične podatke glejte priročnik ali podatkovni list izdelka 3TK2821/24 www.siemens.com/industrial-controls

Zasedenost sponk

A1 L/+ A2 N/Y1, Y2 Tipka VKLOP, povratni krog 13, 14 Sprostitveni krog 1 (vklopni kontakt) 23, 24 Sprostitveni krog 1 (vklopni kontakt)

33, 34

Sprostitveni krog 1 (vklopni kontakt) (samo 3TK2821)

41, 42 Javljalni krog 1 (vklopni kontakt) (samo 3TK2821)

Zde popisovaný výrobek byl vyvinut, aby jako součást celkového zařízení nebo stroje převzal bezpečnostní funkce. Relé 3TK2821/24 je vhodné pro vyhodnocování aktorických a senzorických obvodů podle DIN EN / IEC 60204-1 v provozním režimu „Ruční start“ (startovací obvod není monitorován) nebo jako rozšíření kontaktů. Dosažitelná úroveň PL, příp. SIL závisí na externím zapojení. Se zohledněním okolních podmínek se tyto přístroje musí zabudovat do rozvaděčů se stupněm krytí IP32, IP43 nebo IP 54. Stupeň znečištění 3

Rozšíření kontaktů

Úrovně PL d příp. kat 2 lze dosáhnout jen tehdy, když lze vyloučit chybu pro nuceně

rozpínané kontakty podle IEC 60947-5-1 přílohy K a Mechanika. V senzorickém obvodu je

DC=0 Další informace a Technické údaje viz manuál nebo datový list výrobku 3TK2821/24 www.siemens.com/industrial-controls

Zapojení svorek

A1 L/+ A2 N/Y1, Y2 Aktivační tlačítko ZAP, zpětnovazební smyčka 13, 14 Aktivační obvod 1 (spínací kontakt) 23, 24 Aktivační obvod 1 (spínací kontakt) 33, 34 Aktivační obvod 1 (spínací kontakt) (jen 3TK2821)

41, 42

Signalizační obvod 1 (rozpínací kontakt) (jen 3TK2821)

Az itt leírt terméket egy részberendezés, vagy egy adott gép biztonságra vonatkoztatott funkcióinak irányítására fejlesztették ki. A 3TK2821/24 vezérlő tag és érzékelő áramkörök kiértékelésére képes a DIN EN / IEC 602041 szerinti "Kézi start" üzemmódban (startkör felügyelet nélkül), vagy kontaktus bővítésre. Az elért LE, valamint SIL a külső rákapcsolástól függ. A berendezéseket a környezeti feltételek figyelembe vételével az IP32-es, IP43-as, vagy IP 54-es védelmi osztályú kapcsolószekrényekbe kell beépíteni. Szennyeződési fokozat 3

Kontaktus bővítés

PL d, ill. Kat 2 csak akkor elérhető, ha az IEC 60947-5-1 K függeléke szerinti kényszer-nyitó kontaktusok és a mechanika hibakizárása lehetséges. Az érzékelő-körben DC=0. További információkat és műszaki adatokat a kézikönyvben, vagy a 3TK2821/24 termékadatlapon talál www.siemens.com/industrial-controls

Csatlakozókiosztás

A1 L/+ A2 N/Y1, Y2 BE-kapcsoló, visszacsatolóhurok 13, 14 1 feloldóhurok (záró) 23, 24 1 feloldóhurok (záró) 33, 34 1 feloldóhurok (záró) (csak 3TK2821) 41, 42 Jelentés-hurok 1 (nyitó) (csak 3TK2821)

Burada açıklanan ürün, bir komple tesisin veya makinenin parçası olarak güvenlik ile ilgili fonksiyonları yerine getirmek üzere tasarlanmıştır. 3TK2821/24 DIN EN / IEC 60204-1'e uygun aktüatör ve sensör devrelerinin ""manuel start"" (denetimsiz start devresi) işletim türünde değerlendirilmesi veya kontak çoğaltma için elverişlidir. Erişilebilen PL (performans seviyesi) ya da SIL (güvenlik seviyesi) harici devreye bağımlıdır. Cihazların, ortam koşulları dikkate alı nmak şartıyla IP32, IP43 veya IP54 koruma türüne sahip kumanda dolaplarına monte edilmesi şarttır. Kirlenme derecesi 3

Kontak çoğaltma

PL d ya da Kat 2'ye sadece IEC 60947-5-1 Ek K'ya göre zorunlu olarak açılan kontaklar ve

mekanik sistem için hatalar hariç tutulduğu takdirde erişilebilir. Sensör devresinde DC=0'dır Daha fazla bilgi ve teknik veri için el kitabına veya ürün bilgi formuna bakı nız 3TK2821/24 www.siemens.com/industrial-controls

Terminal düzeni

A1 L/+ A2 N/Y1, Y2 AÇIK butonu, geri bildirim devresi 13, 14 Onaylama devresi 1 (normalde açık kontak) 23, 24 Onaylama devresi 1 (normalde açık kontak)

33, 34

Onaylama devresi 1 (normalde açık kontak) (sadece 3TK2821)

41, 42 Bildirme devresi 1 (açıcı) (sadece 3TK2821)

РУ

Данное устройство предназначено для обеспечения функций безопасности как часть общей системы безопасности целой системы или машины. Реле 3TK2824 можно использовать для обслуживания цепей активаторов и датчиков DIN EN / IEC 60204-1 в режиме "ручного запуска" (пусковая цепь без контроля) или как блок расширения контактов Возможны оба типа применения PL или SIL, в зависимости от схемы внешних подключений. В соответствии с с о

кружающими усл

овиями, в шкафы должны быть установлены реле степеней защиты IP32, IP43 или IP54. степень загрязнения 3

Расширение контактов

PL или Кат.2 могут быть достигнуты только если исключена ошибка срабатывания для

принудительно размыкаемых контактов (IEC 60947-5-1 прил. K) и для механических систем. Напряжение в цепи датчика должно быть равно 0 Для получения более подробной информации или технических данных смотрите лист тех.данных 3TK2821/24 www.siemens.com/industrial-controls

Обозначение клемм

A1 L/+ A2 N/Y1, Y2 Кнопка включения, цепь обратной связи 13, 14 Контакт 1 (НО контакт) 23, 24 Контакт 1 (НО контакт) 33, 34 Контакт 1 (НО контакт) (только 3TK2821)

41, 42 Сигнальная цепь 1 (НЗ контакт) (только 3TK2821)

Page 12

12 3ZX1012-0TK28-1CA1

中文

这里描述的产品可作为成套设备或机器的一部分，用于承担安全功能。 3TK2821/24 适用于根据 DIN EN / IEC 60204-1 标准评估 “ 手动启动 ” 运行模式

（不监控启动电路）下的执行器和传感器电路，或作为触点扩展。

可达到的安全完整性等级 (SIL) 或者性能等级 (PL) 依赖于外部的电路。在考虑环境条件的情况下，这些设备必须安装到防护等级为 IP32、 IP32 或 IP54 的开关柜中。

污染等级 3 触点扩展

触点扩展

仅当强制打开式触点可根据 IEC 60947-5-1 附录 K 和机械装置的要求消除故障

时，方可达到完整性等级 (PL) d 或类别 2。传感器电路中， DC=0

更多信息和技术数据，请参见 www.siemens.com/industrial-controls 的手册或产品数据表

端子分配

A1 L/+ A2 N/Y1, Y2

“ 接通 ” 按键，反馈回路

13, 14

允许恢复操作回路 1 （常开触点 )

23, 24

允许恢复操作回路 1 （常开触点 )

33, 34

允许恢复操作回路 1 （常开触点 ) （仅适用于 3TK2821

41, 42

信号电路 1 （常闭触点）（仅适用于 3TK2821）

$$





ืPV

ุPV'&

ุPV$&

ืPV



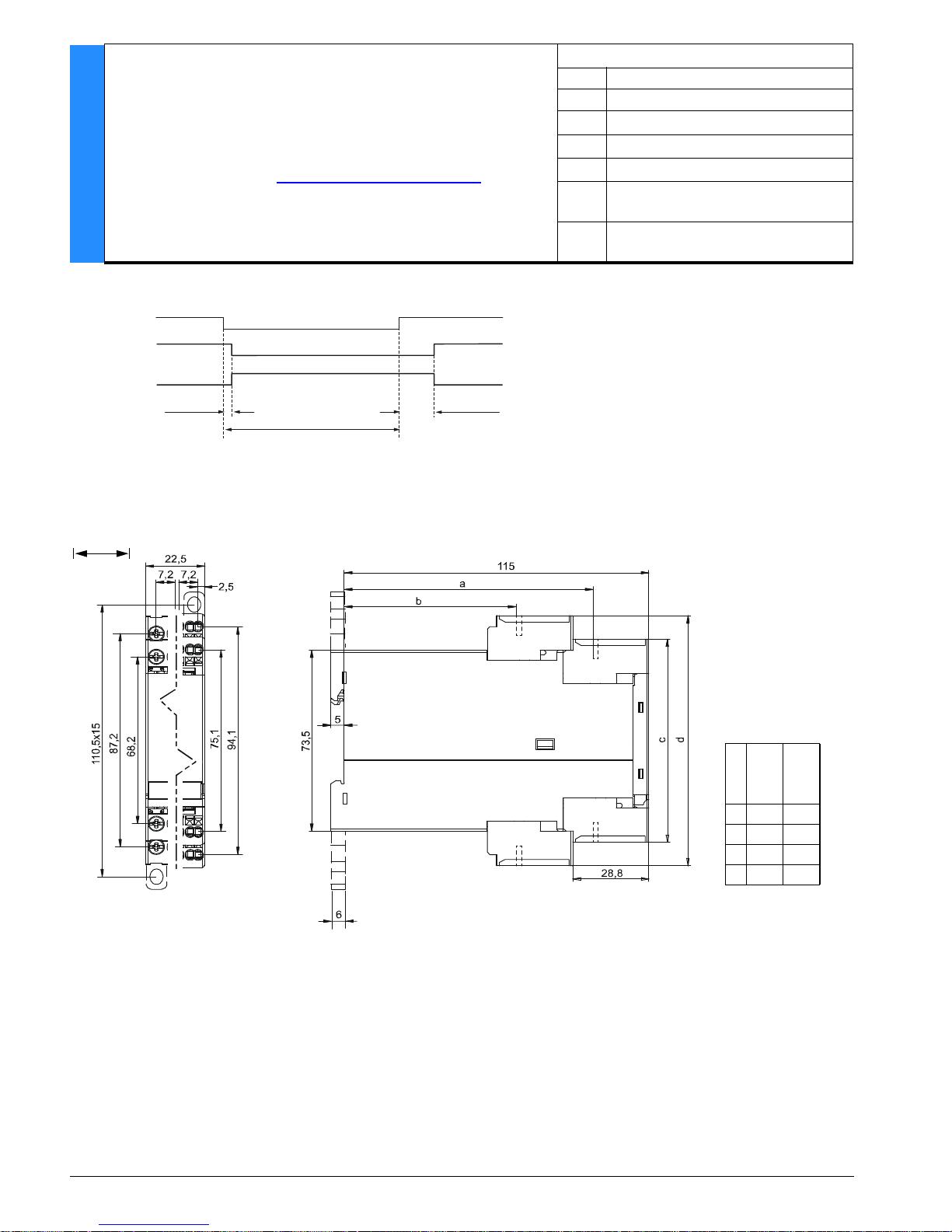

3TK2821 / 3TK2824

Laikinė charakteristika Rispons ta' ħin Tijdgedrag Charakterystyka czasowa Timpul de acţionare Specificerad tid

Časový priebeh Časovni odziv Časové chování

Időbeli viselkedés Zaman karakteristiği Диаграммы срабатывания

时间特性

Zeitverhalten Time response Caractéristiques temporelles Respuesta en el tiempo Tempo di risposta Tempo de resposta Времево поведение Tidsrelæ Reageerimisaeg Aikavaste Καθορισμένος χρόνος Amfhreagairt Laika īpašības

3TK282.-1

3RT282.-2

a94 — b65 — c 82,6 84,4 d 101,6 103,4

Page 13

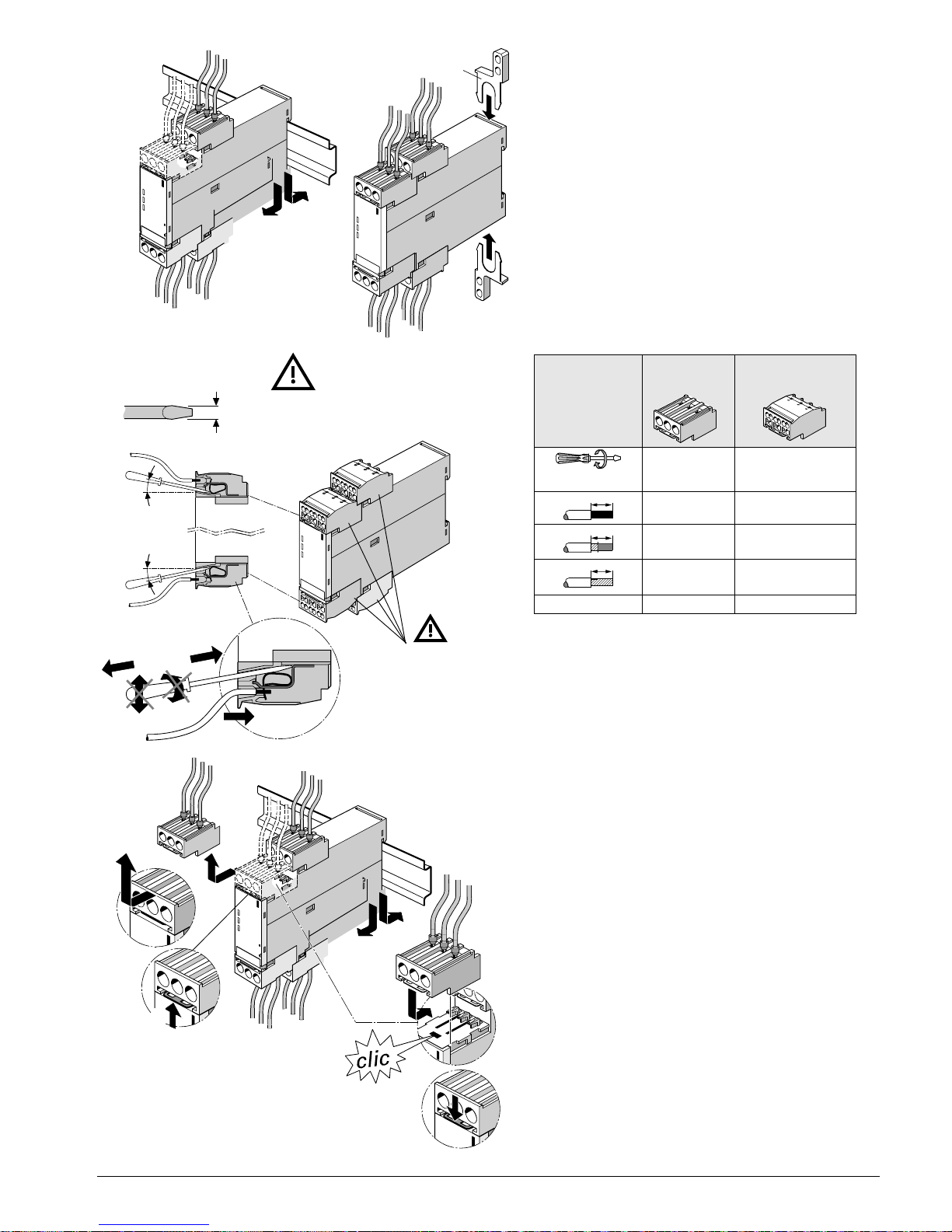

3ZX1012-0TK28-1CA1 13

3RP1903

3TK2821-1... 3TK2824-1...

3TK2821-2... 3TK2824-2...

∅

5 ... 6 mm / PZ2

0,8 ... 1,2 Nm 7 to 10.3 lb-in

—

1 x 0,5 ... 4,0 mm² 2 x 0,5 ... 2,5 mm²

2 x 0,25 ... 1,5 mm²

2 x 0,5 ... 1,5 mm² 1 x 0,5 ... 2,5 mm²

2 x 0,25 ... 1,5 mm²

— 2 x 0,25 ... 1,5 mm²

AWG 2 x 20 to 14 2 x 24 to 16

1. U = 0 V

2. a, b, c, d

A, B, C, D

~10°

DIN ISO 2380 -1A 0,5 x 3

3mm

Page 14

14 3ZX1012-0TK28-1CA1

Not-Halt (1-kanalig) Emergency stop (1-channel) Arrêt d'urgence (1 canal) Parada de emergencia (1 canal) Arresto di emergenza (a 1 canale) Parada de emergência (1 canal) Аварийно спиране (1-канално) Nødstop (1 kanal) Avariilüliti (1-kanaliga) Hätä-Seis (1-kanavainen) Αναγκαστική διακοπή (1 καναλιού) Stad práinneach (1-chainéal) Avārijas apturēšana (1 kanāla) Avarinis sustabdymas (1 kanalo) Waqfien ta' emerġenza (kanal 1) Noodstop (1-kanaals) Zatrzymanie awaryjne (1 kanałowe) Oprire de urgenţă (monocanal) Nödstopp (1-kanals) núdzové zastavenie (1-kanálové) Izklop v sili (1-kanalno) Nouzový vypínač (jednokanálový) Vész-Állj (1-csatornás) Acil Durdurma (1 kanallı) Аварийный останов (одноканальный)

紧急停止（单通道）

NOT-AUS EMERGENCY STOP ARRET D'URGENCE PARO EMERGENCIA EMERGENZA PAR. EMERG ÊNCIA NOOD-UIT

EIN ON MARCHE LIGADO AAN

13 23

24A2

N/–N/–

24 V AC/DC

L/+

(34) (42)

(33) (41)

Y1 Y2

HALT

Not-Halt (2-kanalig) Emergency stop (2-channel) Arrêt d'urgence (2 canaux) Parada de emergencia (2 canales) Arresto di emergenza (a 2 canali) Parada de emergência (2 canais) Аварийно спиране (2-канално) Nødstop (2 kanaler) Avariilüliti (2-kanaliga) Hätä-Seis (2-kanavainen) Αναγκαστική διακοπή (2 καναλιών) Stad práinneach (2-chainéal) Avārijas apturēšana (2 kanālu) Avarinis sustabdymas (2 kanalų) Waqfien ta' emerġenza (2 kanali) Noodstop (2-kanaals) Zatrzymanie awaryjne (2 kanałowe) Oprire de urgenţă (bicanal) Nödstopp (2-kanals) núdzové zastavenie (2-kanálové) Izklop v sili (2-kanalno) Nouzový vypínač (dvoukanálový) Vész-Állj (2-csatornás) Acil Durdurma (2 kanallı) Аварийный останов (двухканальный)

紧急停止（双通道）

EIN ON MARCHE LIGADO AAN

NOT-AUS EMERGENCY STOP ARRET D'URGENCE PARO EMERGENCIA EMERGENZA PAR. EMERGÊNCIA NOOD-UIT

13 2 3

N/–N/–

24 V AC/DC

L/+

(34) (42)

(33) (41)Y1

Page 15

3ZX1012-0TK28-1CA1 15

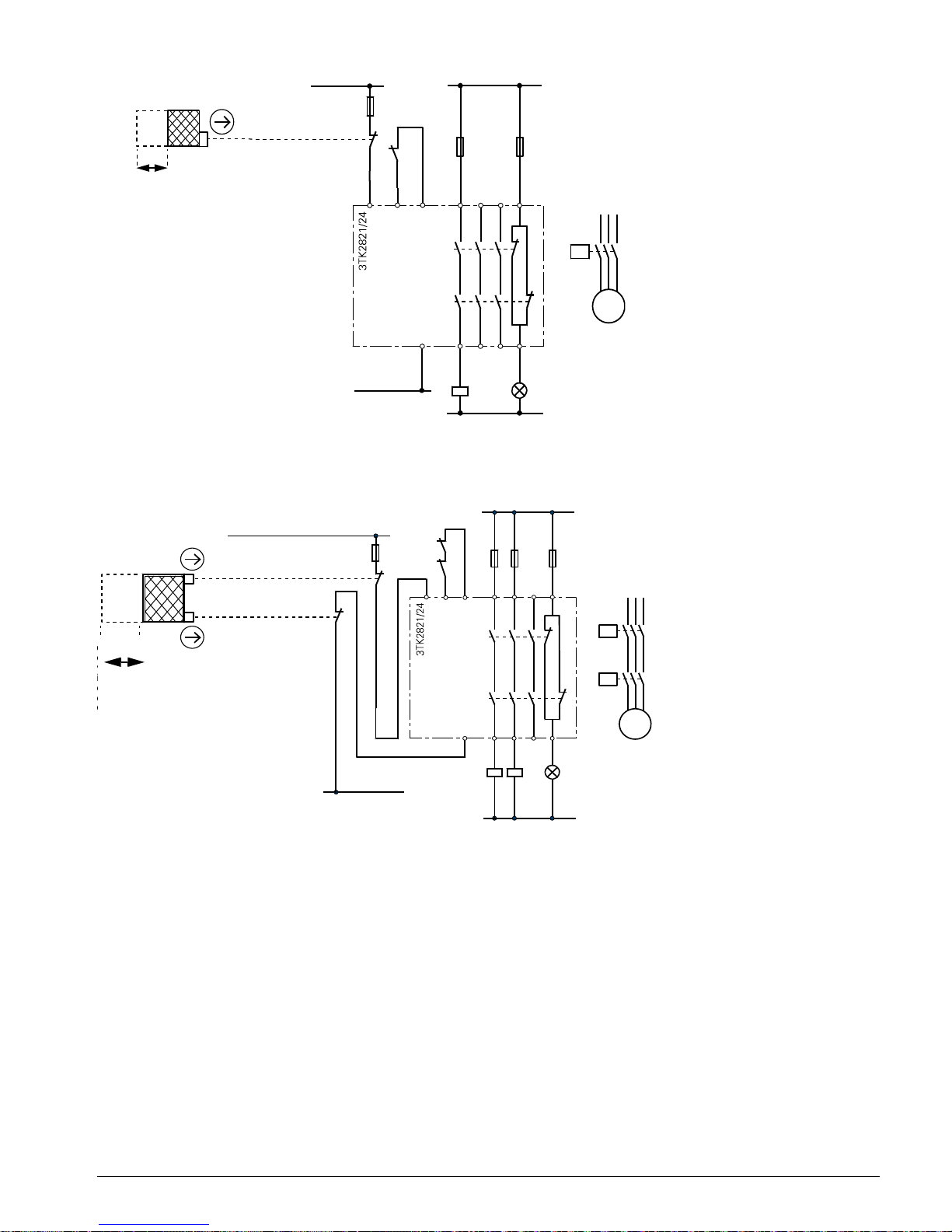

Schutztürüberwachung (1-kanalig) Protective door monitoring (1-channel) Surveillance de protecteur mobile (1 canal) Parada de emergencia (1 canal) Monitoreo de puerta de protección (1 canal) Controllo riparo di protezione (a 1 canale) Monitoramento da porta de proteção (1 canal) Наблюдение на защитната врата (1-канално) Overvågning af beskyttelsesdør (1 kanal) Turvauste kontrollimine (1-kanaliga) Suojaoven valvonta (1-kanavainen) Επιτήρηση πόρτας προστασίας (1 καναλιού) Monatóireacht ar dhoras cosanta (1-chainéal) Drošības durvju kontrole (1 kanāla) Apsauginių durų kontrolė (1 kanalo) Monitoraġġ tal-bieba ta' protezzjoni (kanal 1) Veiligheidsdeurcontrole (1-kanaals) Nadzorowanie drzwi zabezpieczających (1 kanałowe) Control uşă de protecţie (monocanal) Skyddsdörrsövervakning (1-kanals) kontrola ochranných dverí (1-kanálová) Nadzor zaščitnih vrat (1-kanalno) Monitorování ochranných dveří (jednokanálové) Védő-felügyelet (1-csatornás) Koruma kapısı denetlemesi (1 kanallı ) Контроль защитной двери (одноканальный)

防护门监控（单通道）

offen open ouverts abierto aperto aberto geopend

zu closed fermés cerrado chiuso fechado gesloten

13 23

14 24

N/–

24 V AC/DC

L/+

(34) (42)

(33) (41)

Y1 Y2

zu closed fermés cerrado chiuso fechado gesloten

N/–

13 2 3

14 2 4

N/–

24 V AC/DC

L/+

(34) (42)

(33) (41)

Y1 Y2

Q1 Q2

Schutztürüberwachung (2-kanalig) Protective door monitoring (2-channel) Surveillance de protecteur mobile (2 canal) Monitoreo de puerta de protección (2 canales) Controllo riparo di protezione (a 2 canali) Monitoramento da porta de proteção (2 canais) Наблюдение на защитната врата (2-канално) Overvågning af beskyttelsesdør (2 kanal) Turvauste kontrollimine (2-kanaliga) Suojaoven valvonta (2-kanavainen) Επιτήρηση πόρτας προστασίας (2 καναλιών) Monatóireacht ar dhoras cosanta (2-chainéal) Drošības durvju kontrole (2 kanālu) Apsauginių durų kontrolė (2 kanalų) Monitoraġġ tal-bieba ta' protezzjoni (2 kanali) Veiligheidsdeurcontrole (2-kanaals) Nadzorowanie drzwi zabezpieczających (2 kanałowe) Control uşă de protecţie (bicanal) Skyddsdörrsövervakning (2-kanals) kontrola ochranných dverí (2-kanálová) Nadzor zaščitnih vrat (2-kanalno) Monitorování ochranných dveří (dvoukanálové) Védő-felügyelet (2-csatornás) Koruma kapısı denetlemesi (2 kanallı) Контроль защитной двери (двухканальный)

防护门监控（双通道）

Page 16

16 3ZX1012-0TK28-1CA1

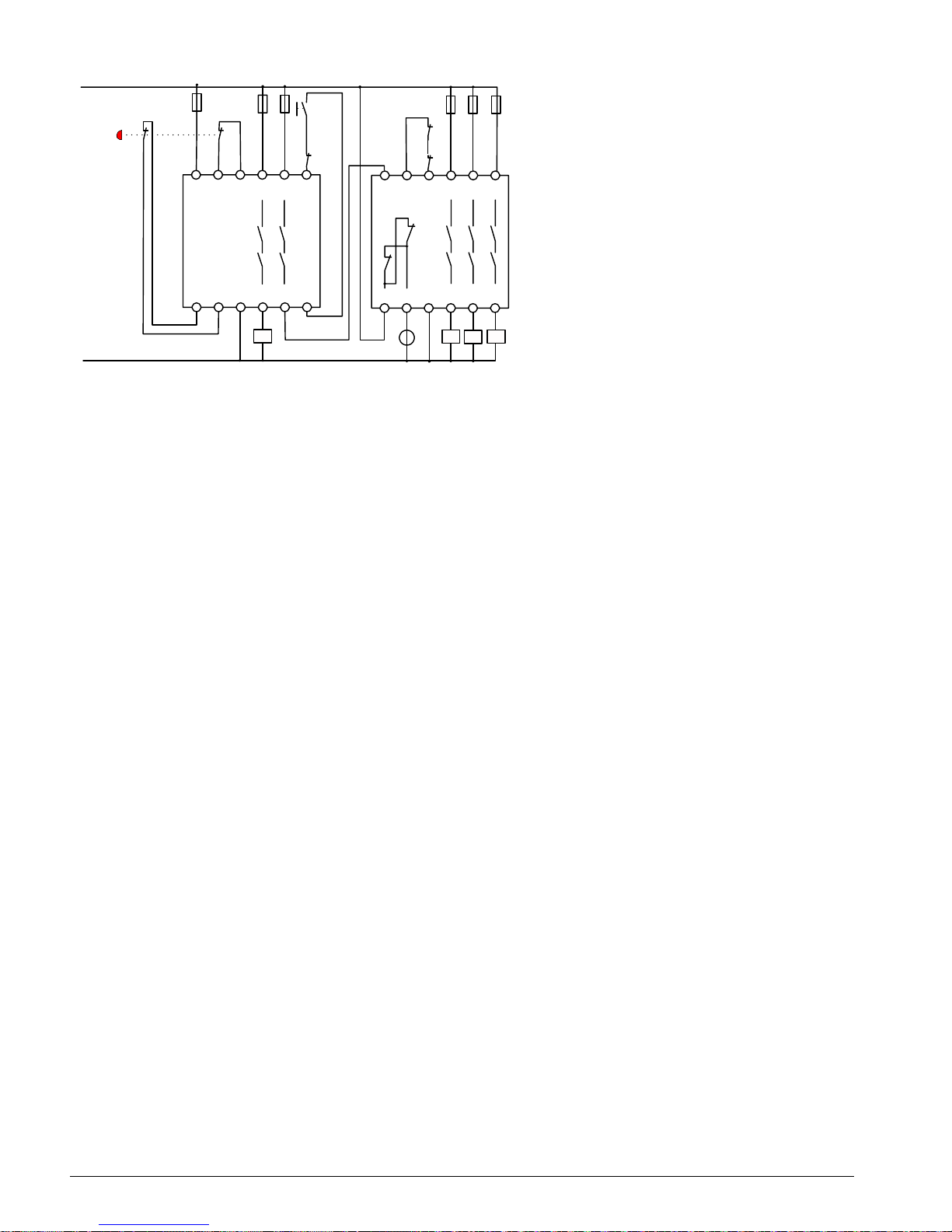

3TK2821 als Kontakterweiterung 3TK2821 as contact extension 3TK2821 en tant qu'extension de contacts 3TK2821 como ampliador del número de contactos 3TK2821 come ampliamento contatti 3TK2821 como reforço de contato 3TK2821 като контактно разширение 3TK2821 som kontaktudvidelse 3TK2821 kontakti dubleerimiseks 3TK2821 kosketinlaajennuksena 3TK2821 ως διεύρυνση επαφής 3TK2821 mar shíneadh teagmhála 3TK2821 kā kontakta paplašinājums 3TK2821 kaip kontaktų praplėtimas 3TK2821 bħala estensjoni tal-kuntatt 3TK2821 als contactuitbreiding 3TK2821 do rozbudowy styków 3TK2821 cu funcţie de extensie de contacte 3TK2821 som kontaktutökning 3TK2821 ako rozšírenie kontaktov 3TK2821 kot razširitev kontaktov 3TK2821 jako rozšíření kontaktů 3TK2821 Kontaktus bővítésként 3TK2821 kontak çoğaltma olarak 3TK2821 как расширение контактов 3TK2821 作为触点扩展

3TK2821-1CB30

3TK2823-1CB30

K2...K4

K2 K3 K4

L+(24V DC)

EIN

Y21 14A2 24 Y34Y22

A1 Y332313Y12Y11

A1 332313Y2Y1

41 A242

Page 17

3ZX1012-0TK28-1CA1 17

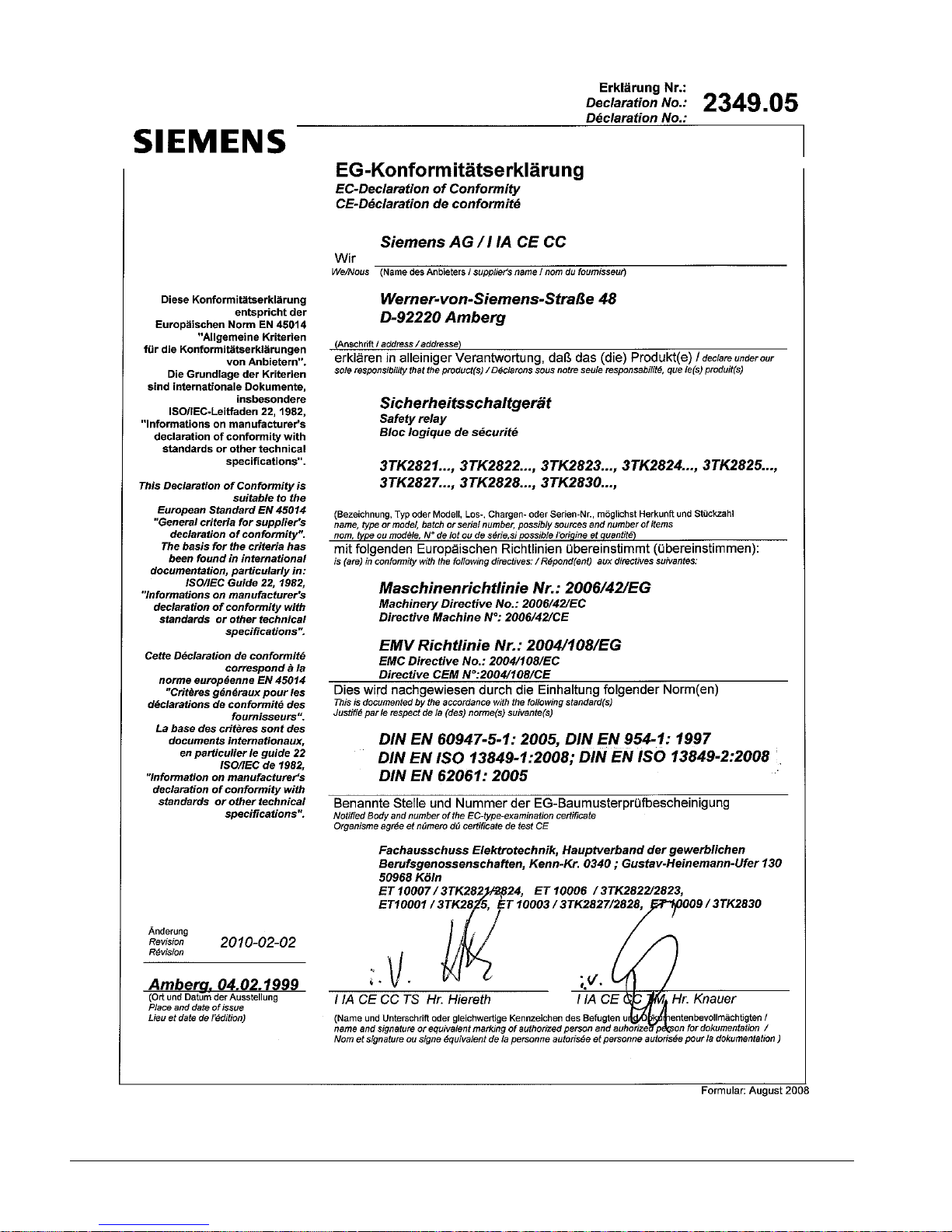

SIEMENS AG / I IA CE CP (Würzburger-Str. 121; D-90766 Fürth)

erklärt, dass das Produkt übereinstimmt mit: Maschinenrichtlinie: 2006/42/EG, EMV Richtlinie Nr.: 2004/108/EG. Nachweis durch: DIN EN 60947-5-1:2005; DIN EN 954-1:1997; DIN EN ISO 13849-1:2008; DIN EN ISO 13849-2:2008; DIN EN 62061:2005

verantwortlich: I IA CE CP R&D

declares that the product is in compliance with: Machinery Directive: 2006/42/EC, EMC Directive No.: 2004/108/EC. Verified through: DIN EN 60947-5-1:2005; DIN EN 954-1:1997; DIN EN ISO 13849-1:2008; DIN EN ISO 13849-2:2008; DIN EN 62061:2005

Responsible: I IA CE CP R&D

déclare la conformité du produit avec : la directive machine 2006/42/UE, Directive CEM N° : 2004/108/UE. Documenté par : DIN EN 60947-5-1:2005; DIN EN 954-1:1997; DIN EN ISO 13849-1:2008; DIN EN ISO 13849-2:2008; DIN EN 62061:2005

responsable I IA CE CP R&D

declara que el producto es conforme con la Directiva de máquinas: 2006/42/CE, Directiva de CEM nº.: 2004/108/CE. Justificativos: DIN EN 60947-5-1:2005; DIN EN 954-1:1997; DIN EN ISO 13849-1:2008; DIN EN ISO 13849-2:2008; DIN EN 62061:2005

responsable: I IA CE CP R&D

dichiara che il prodotto è conforme alla Direttiva macchine : 2006/42/CE, Direttiva EMC n.: 2004/108/CE. Attestazioni: DIN EN 60947-5-1:2005; DIN EN 954-1:1997; DIN EN ISO 13849-1:2008; DIN EN ISO 13849-2:2008; DIN EN 62061:2005

responsabile: I IA CE CP R&D

declara que o produto está em conformidade com: Directiva Máquinas: 2006/42/CE, Directiva CEM n.º: 2004/108/CE. Certificação segundo: DIN EN 60947-5-1:2005; DIN EN 954-1:1997; DIN EN ISO 13849-1:2008; DIN EN ISO 13849-2:2008; DIN EN 62061:2005

responsável: I IA CE CP R&D

декларира, че продуктът съответства на директивата за машини: 2006/42/EG, директивата за ЕМС №.: 2004/108/EG. Удостоверяване чрез: DIN EN 60947-5-1:2005; DIN EN 954-1:1997; DIN EN ISO 13849-1:2008; DIN EN ISO 13849-2:2008; DIN EN 62061:2005

отговорен:

I IA CE CP R&D

erklærer, at produktet stemmer overens med: Maskindirektiv: 2006/42/EF, EMC-direktiv nr.: 2004/108/EF. Påvist af: DIN EN 60947-5-1:2005; DIN EN 954-1:1997; DIN EN ISO 13849-1:2008; DIN EN ISO 13849-2:2008; DIN EN 62061:2005

Ansvarlig: I IA CE CP R&D

kinnitab, et toode vastab: masinaid käsitlevale direktiivile: 2006/42/EÜ, EMV direktiiv nr.: 2004/108/EÜ. Vastavus: DIN EN 60947-5-1:2005; DIN EN 954-1:1997; DIN EN ISO 13849-1:2008; DIN EN ISO 13849-2:2008; DIN EN 62061:2005

vastutav: I IA CE CP R&D

vakuuttaa, että tuote on EU:n sähkömagneettista yhteensopivuutta koskevan konedirektiivin: 2006/42/EY, EMC direktiivi nro: 2004/108/EY mukainen. Todistettu seuraavien standardien mukaan: DIN EN 60947-5-1:2005; DIN EN 954-1:1997; DIN EN ISO 13849-1:2008; DIN EN ISO 13849-2:2008; DIN EN 62061:2005

Vastuullinen taho: I IA CE CP R&D

δηλώνει ότι το προϊόν συμμορφώνεται με την: Οδηγία περί Μηχανών: 2006/42/ΕΚ, Οδηγία περί ΗΜΣ Αρ.: 2004/108/ΕΚ. Πιστοποίηση από: DIN EN 60947-5-1:2005; DIN EN 954-1:1997; DIN EN ISO 13849-1:2008; DIN EN ISO 13849-2:2008; DIN EN 62061:2005

υπεύθυνος:

I IA CE CP R&D

Dearbhaíonn SIEMENS AG go gcomhlíonann an táirge: Treoir Innealra: 2006/42/CE, Treoir Uimh.: 2004/108/CE maidir le Comhoiriúnacht Leictreamaighnéad. Arna dheimhniú trí: DIN EN 60947-5-1:2005; DIN EN 954-1:1997; DIN EN ISO 13849-1:2008; DIN EN ISO 13849-2:2008; DIN EN 62061:2005

Responsible: I IA CE CP R&D

garantē, ka izstrādājums atbilst: Mašīnu direktīvas prasībām:2006/42/ES, Elektromagnētiskās saderības direktīvas nr.: 2004/108/ES prasībām. Apliecinājums: DIN EN 60947-5-1:2005; DIN EN 954-1:1997; DIN EN ISO 13849-1:2008; DIN EN ISO 13849-2:2008; DIN EN 62061:2005

atbildīgs: I IA CE CP R&D

pareiškia, kad gaminys atitinka: Mašinų direktyvą 2006/42/EG, EMS direktyvą Nr. 2004/108/EG. Pagrindimas: DIN EN 60947-5-1:2005; DIN EN 954-1:1997; DIN EN ISO 13849-1:2008; DIN EN ISO 13849-2:2008; DIN EN 62061:2005

atsakingas: I IA CE CP R&D

tiddikjara li l-prodott huwa konformi ma’: Id-Direttiva dwar l-Inġenji: 2006/42/KE, Direttiva dwar EMC Nru: 2004/108/KC. Ivverifikat permezz ta’: DIN EN 60947-5-1:2005; DIN EN 954-1:1997; DIN EN ISO 13849-1:2008; DIN EN ISO 13849-2:2008; DIN EN 62061:2005

Risponsabbli: I IA CE CP R&D

verklaart dat het product in overeenstemming is met: Machinerichtlijn: 2006/42/EG, EMC-richtlijn: 2004/108/EG. Bewijs door: DIN EN 60947-5-1:2005; DIN EN 954-1:1997; DIN EN ISO 13849-1:2008; DIN EN ISO 13849-2:2008; DIN EN 62061:2005

verantwoordelijk: I IA CE CP R&D

oświadcza, że produkt jest zgodny z dyrektywą: 2006/42/WE, dyrektywa EMC 2004/108/WE. Zgodność na podstawie: DIN EN 60947-5-1:2005; DIN EN 954-1:1997; DIN EN ISO 13849-1:2008; DIN EN ISO 13849-2:2008; DIN EN 62061:2005

odpowiedzialny: I IA CE CP R&D

declară că produsul este în conformitate cu: Directiva privind maşinile industriale nr. 2006/42/EG, Directiva privind compatibilitatea electromagnetică nr. 2004/108/EG. Atestări: DIN EN 60947-5-1:2005; DIN EN 60947-5-1:2005; DIN EN 954-1:1997; DIN EN ISO 13849-1:2008; DIN EN ISO 13849-2:2008; DIN EN 62061:2005

responsabil: I IA CE CP R&D

förklarar att produkten överensstämmer med: Maskindirektiv: 2006/42/EG, EMV direktiv nr: 2004/108/EG. Beläggs med: DIN EN 60947-5-1:2005; DIN EN 954-1:1997; DIN EN ISO 13849-1:2008; DIN EN ISO 13849-2:2008; DIN EN 62061:2005

ansvarig: I IA CE CP R&D

prehlasuje, že produkt sa zhoduje s: smernica pre stroje: 2006/42/ES, EMV smernica č.: 2004/108/ES. Potvrdenie prostredníctvom: DIN EN 60947-5-1:2005; DIN EN 954-1:1997; DIN EN ISO 13849-1:2008; DIN EN ISO 13849-2:2008; DIN EN 62061:2005

zodpovedný: I IA CE CP R&D

izjavlja, da se spodaj omenjeni izdelek sklada s Direktivo stroja 2006/42/ES, Direktivo EMC 2004/108/ES. Potrjeno z DIN EN 60947-5-1:2005; DIN EN 954-1:1997; DIN EN ISO 13849-1:2008; DIN EN ISO 13849-2:2008; DIN EN 62061:2005

odgovornost: I IA CE CP R&D

prohlašuje, že výrobek je v souladu se směrnicí o strojních zařízeních: 2006/42/ES, směrnicí o elektromagnetické snášenlivosti č.: 2004/108/ES. Doloženo normami: DIN EN 60947-5-1:2005; DIN EN 954-1:1997; DIN EN ISO 13849-1:2008; DIN EN ISO 13849-2:2008; DIN EN 62061:2005

odpovědný: I IA CE CP R&D

hogy a termék a következő gép-irányvonalaknak megfelel:: 2006/42/EG, EMV Richtlinie Nr.: 2004/108/EG. Igazolási alap: DIN EN 60947-5-1:2005; DIN EN 954-1:1997; DIN EN ISO 13849-1:2008; DIN EN ISO 13849-2:2008; DIN EN 62061:2005

felelős: I IA CE CP R&D

Ürünün burada belirtilen direktife uygun olduğunu beyan eder. Makine Direktifi: 2006/42/EG, EMV Direktif No.: 2004/108/EG. Kanıt: DIN EN 60947-5-1:2005; DIN EN 954-1:1997; DIN EN ISO 13849-1:2008; DIN EN ISO 13849-2:2008; DIN EN 62061:2005

Sorumlu: I IA CE CP R&D

РУ

заявляет, что изделие соответствует Директиве по машиностроению 2006/42/EG, Электромагнитная совместимость, директива № 2004/108/EG. Подтверждение: DIN EN 60947-5-1:2005; DIN EN 954-1:1997; DIN EN ISO 13849-1:2008; DIN EN ISO 13849-2:2008; DIN EN 62061:2005

ответственный:

I IA CE CP R&D

中文

声明，本产品符合以下标准：机器规范：2006/42/EG，EMC 指令编号：2004/108/EG。可经由以下标准证明：DIN EN 60947-5-1:2005; DIN EN 954-1:1997; DIN EN ISO 13849-1:2008; DIN EN ISO 13849-2:2008; DIN EN 62061:2005

负责部门： I IA CE CP R&D

Page 18

Technische Änderungen vorbehalten. Zum späteren Gebrauch aufbewahren. Subject to change without prior notice. Store for use at a later date.

3ZX1012-0TK28-1CA1
