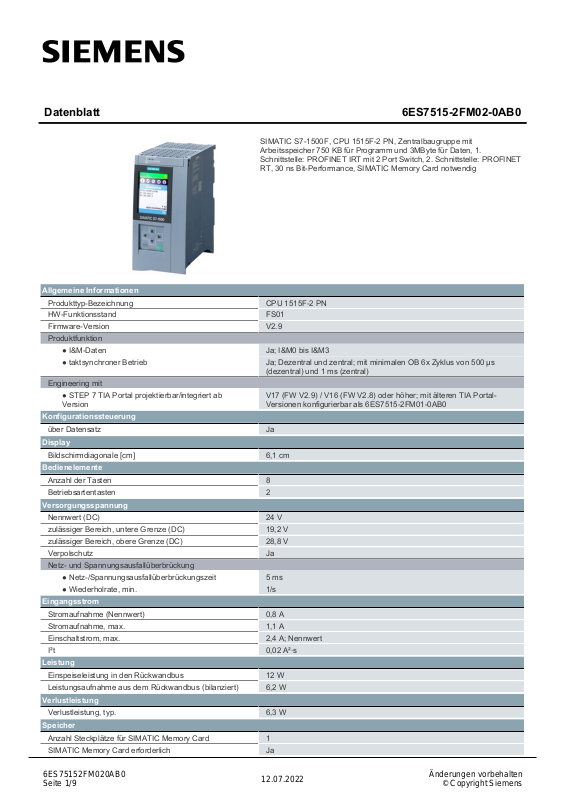

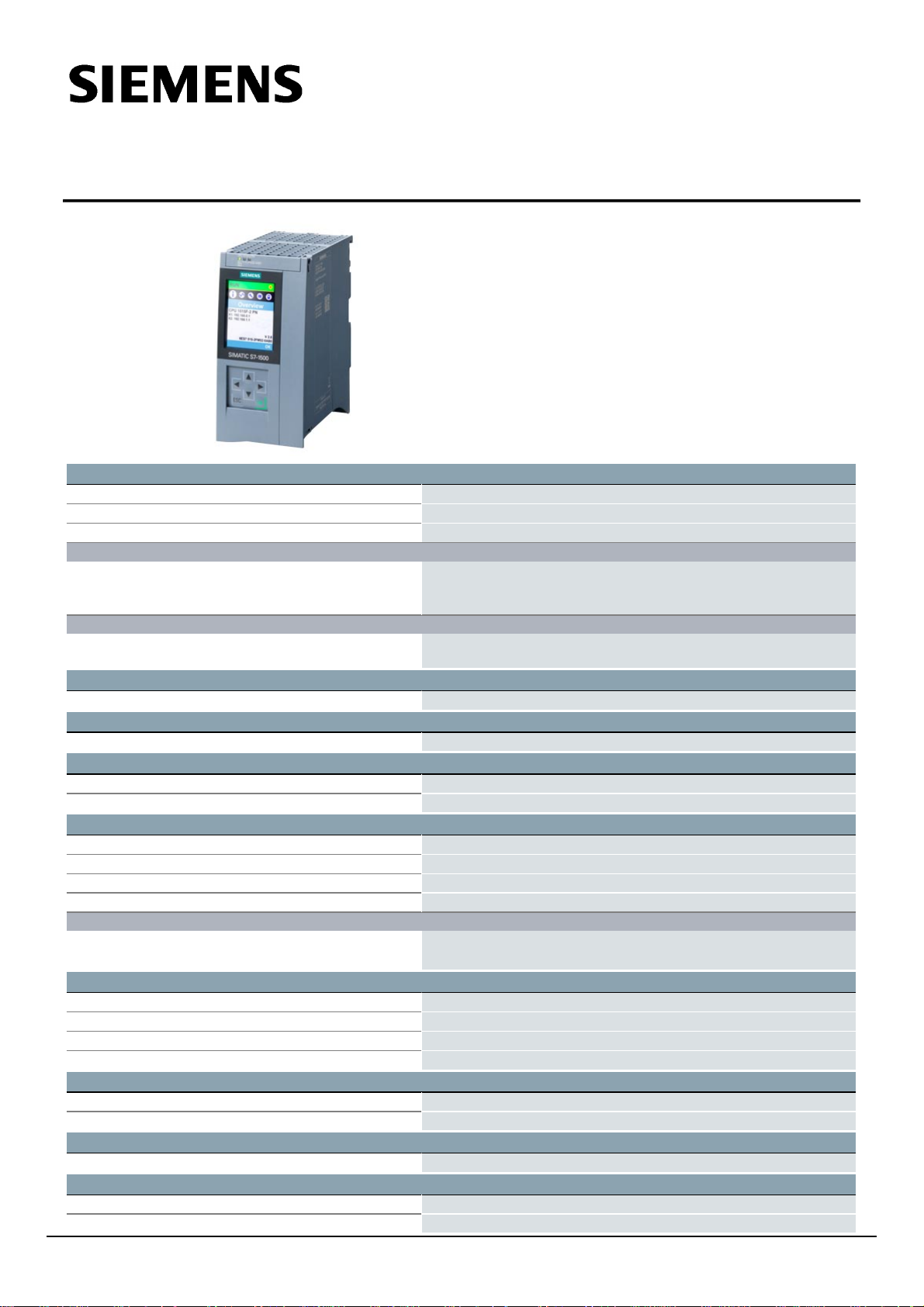

Datenblatt 6ES7515-2FM02-0AB0

SIMATIC S7-1500F, CPU 1515F-2 PN, Zentralbaugruppe mit
Arbeitsspeicher 750 KB für Programm und 3MByte für Daten, 1.
Schnittstelle: PROFINET IRT mit 2 Port Switch, 2. Schnittstelle: PROFINET
RT, 30 ns Bit-Performance, SIMATIC Memory Card notwendig

Allgemeine Informationen

Produkttyp-Bezeichnung

CPU 1515F-2 PN

HW-Funktionsstand

FS01

Firmware-Version

V2.9

Produktfunktion

● I&M-Daten

Ja; I&M0 bis I&M3

● taktsynchroner Betrieb

Ja; Dezentral und zentral; mit minimalen OB 6x Zyklus von 500 µs
(dezentral) und 1 ms (zentral)

Engineering mit

● STEP 7 TIA Portal projektierbar/integriert ab
Version

V17 (FW V2.9) / V16 (FW V2.8) oder höher; mit älteren TIA Portal­Versionen konfigurierbar als 6ES7515-2FM01-0AB0

Konfigurationssteuerung

über Datensatz

Ja

Display

Bildschirmdiagonale [cm]

6,1 cm

Bedienelemente

Anzahl der Tasten

8

Betriebsartentasten

2

Versorgungsspannung

Nennwert (DC)

24 V

zulässiger Bereich, untere Grenze (DC)

19,2 V

zulässiger Bereich, obere Grenze (DC)

28,8 V

Verpolschutz

Ja

Netz- und Spannungsausfallüberbrückung

● Netz-/Spannungsausfallüberbrückungszeit

5 ms

● Wiederholrate, min.

1/s

Eingangsstrom

Stromaufnahme (Nennwert)

0,8 A

Stromaufnahme, max.

1,1 A

Einschaltstrom, max.

2,4 A; Nennwert

I²t

0,02 A²·s

Leistung

Einspeiseleistung in den Rückwandbus

12 W

Leistungsaufnahme aus dem Rückwandbus (bilanziert)

6,2 W

Verlustleistung

Verlustleistung, typ.

6,3 W

Speicher

Anzahl Steckplätze für SIMATIC Memory Card

1

SIMATIC Memory Card erforderlich

Ja

6ES75152FM020AB0
Seite 1/9

12.07.2022

Änderungen vorbehalten

© Copyright Siemens

Arbeitsspeicher

● integriert (für Programm)

750 kbyte

● integriert (für Daten)

3 Mbyte

Ladespeicher

● steckbar (SIMATIC Memory Card), max.

32 Gbyte

Pufferung

● wartungsfrei

Ja

CPU-Bearbeitungszeiten

für Bitoperationen, typ.

30 ns

für Wortoperationen, typ.

36 ns

für Festpunktarithmetik, typ.

48 ns

für Gleitpunktarithmetik, typ.

192 ns

CPU-Bausteine

Anzahl Elemente (gesamt)

8 000; Bausteine (OB, FB, FC, DB) und UDTs

DB

● Nummernband

1 ... 60 999; unterteilt in: vom Anwender nutzbares Nummernband: 1 ...
59 999 und Nummernband via SFC 86 erzeugter DBs: 60 000 ... 60 999

● Größe, max.

3 Mbyte; bei absolut adressierten DBs ist die max. Größe 64 kbyte

FB

● Nummernband

0 ... 65 535

● Größe, max.

500 kbyte

FC

● Nummernband

0 ... 65 535

● Größe, max.

500 kbyte

OB

● Größe, max.

500 kbyte

● Anzahl Freie-Zyklus-OBs

100

● Anzahl Uhrzeitalarm-OBs

20

● Anzahl Verzögerungsalarm-OBs

20

● Anzahl Weckalarm-OBs

20; mit minimalen OB 3x Zyklus von 500 µs

● Anzahl Prozessalarm-OBs

50

● Anzahl DPV1-Alarm-OBs

3

● Anzahl Taktsynchronität-OBs

2

● Anzahl Technologiesynchronalarm-OBs

2

● Anzahl Anlauf-OBs

100

● Anzahl Asynchron-Fehler-OBs

4

● Anzahl Synchron-Fehler-OBs

2

● Anzahl Diagnosealarm-OBs

1

Schachtelungstiefe

● je Prioritätsklasse

24; bei F-Bausteinen bis zu 8 möglich

Zähler, Zeiten und deren Remanenz

S7-Zähler

● Anzahl

2 048

Remanenz

— einstellbar

Ja

IEC-Counter

● Anzahl

beliebig (nur durch den Arbeitsspeicher begrenzt)

Remanenz

— einstellbar

Ja

S7-Zeiten

● Anzahl

2 048

Remanenz

— einstellbar

Ja

IEC-Timer

● Anzahl

beliebig (nur durch den Arbeitsspeicher begrenzt)

Remanenz

— einstellbar

Ja

Datenbereiche und deren Remanenz

remanenter Datenbereich (inklusive Zeiten, Zähler,
Merker), max.

512 kbyte; in Summe; für Merker, Zeiten, Zähler, DBs und
Technologiedaten (Achsen) nutzbarer Remanenzspeicher: 472 kbyte

6ES75152FM020AB0
Seite 2/9

12.07.2022

Änderungen vorbehalten

© Copyright Siemens

erweiterter remanenter Datenbereich (inklusive Zeiten,
Zähler, Merker), max.

3 Mbyte; bei Einsatz von PS 60 W 24/48/60 V DC HF
Merker

● Größe, max.

16 kbyte

● Anzahl Taktmerker

8; Es sind 8 Taktmerkerbits, zusammengefasst in einem
Taktmerkerbyte

Datenbausteine

● Remanenz einstellbar

Ja

● Remanenz voreingestellt

Nein

Lokaldaten

● je Prioritätsklasse, max.

64 kbyte; max. 16 kbyte pro Baustein

Adressbereich

Anzahl IO-Module

8 192; max. Anzahl Module / Submodule

Peripherieadressbereich

● Eingänge

32 kbyte; alle Eingänge liegen im Prozessabbild

● Ausgänge

32 kbyte; alle Ausgänge liegen im Prozessabbild

davon je integriertem IO-Subsystem

— Eingänge (Volumen)

8 kbyte

— Ausgänge (Volumen)

8 kbyte

davon je CM/CP

— Eingänge (Volumen)

8 kbyte

— Ausgänge (Volumen)

8 kbyte

Teilprozessabbilder

● Anzahl Teilprozessabbilder, max.

32

Hardware-Ausbau

Anzahl dezentraler IO-Systeme

64; unter einem dezentralen IO-System wird neben der Einbindung von
dezentraler Peripherie über PROFINET bzw. PROFIBUS­Kommunikationsmodule, auch die Anbindung von Peripherie über AS-i
Mastermodule bzw. Links (z. B. IE/PB-Link) verstanden

Anzahl DP-Master

● über CM

8; in Summe können maximal 8 CMs/CPs (PROFIBUS, PROFINET,
Ethernet) gesteckt werden

Anzahl IO-Controller

● integriert

2

● über CM

8; in Summe können maximal 8 CMs/CPs (PROFIBUS, PROFINET,
Ethernet) gesteckt werden

Baugruppenträger

● Baugruppen je Baugruppenträger, max.

32; CPU + 31 Module

● Anzahl Zeilen, max.

1

PtP CM

● Anzahl PtP CMs

die Anzahl der anschließbaren PtP CMs ist nur durch die zur Verfügung
stehenden Steckplätze begrenzt

Uhrzeit

Uhr

● Typ

Hardwareuhr

● Pufferungsdauer

6 wk; bei 40 °C Umgebungstemperatur, typ.

● Abweichung pro Tag, max.

10 s; typ.: 2 s

Betriebsstundenzähler

● Anzahl

16

Uhrzeitsynchronisation

● unterstützt

Ja

● im AS, Master

Ja

● im AS, Slave

Ja

● am Ethernet über NTP

Ja

Schnittstellen

Anzahl Schnittstellen PROFINET

2

1. Schnittstelle

Schnittstellenphysik

● RJ 45 (Ethernet)

Ja; X1

● Anzahl der Ports

2

● integrierter Switch

Ja

6ES75152FM020AB0
Seite 3/9

12.07.2022

Änderungen vorbehalten

© Copyright Siemens

Protokolle

● IP-Protokoll

Ja; IPv4

● PROFINET IO-Controller

Ja

● PROFINET IO-Device

Ja

● SIMATIC-Kommunikation

Ja

● Offene IE-Kommunikation

Ja; optional auch verschlüsselt möglich

● Webserver

Ja

● Medienredundanz

Ja; MRP-Automanager nach IEC 62439-2 Edition 2.0

PROFINET IO-Controller

Dienste

— PG/OP-Kommunikation

Ja

— Taktsynchronität

Ja

— Direkter Datenaustausch

Ja; Voraussetzung: IRT und Taktsynchronität (MRPD optional)

— IRT

Ja

— PROFIenergy

Ja; per Anwenderprogramm

— Priorisierter Hochlauf

Ja; max. 32 PROFINET Devices

— Anzahl anschließbarer IO-Device, max.

256; in Summe können maximal 1 000 dezentrale Peripheriegeräte über
AS-i, PROFIBUS bzw. PROFINET angeschlossen werden

— davon IO-Devices mit IRT, max.

64

— Anzahl anschließbarer IO-Device für RT, max.

256

— davon in Linie, max.

256

— Anzahl gleichzeitig aktivierbarer/deaktivierbarer
IO-Devices, max.

8; in Summe über alle Schnittstellen

— Anzahl der IO-Devices pro Werkzeug, max.

8

— Aktualisierungszeiten

Minimalwert der Aktualisierungszeit ist auch abhängig vom eingestellten
Kommunikationsanteil für PROFINET IO, von der Anzahl der IO­Devices und von der Anzahl der projektierten Nutzdaten

Aktualisierungszeit bei IRT

— bei Sendetakt von 250 µs

250 µs bis 4 ms; Hinweis: Bei IRT mit Taktsynchronität ist die minimale
Aktualisierungszeit von 500 µs des taktsynchronen OBs
ausschlaggebend

— bei Sendetakt von 500 µs

500 µs bis 8 ms

— bei Sendetakt von 1 ms

1 ms bis 16 ms

— bei Sendetakt von 2 ms

2 ms bis 32 ms

— bei Sendetakt von 4 ms

4 ms bis 64 ms

— bei IRT und Parametrierung "ungerader"
Sendetakte

Aktualisierungszeit = eingestellter "ungerader" Sendetakt (beliebige
Vielfache von 125 µs: 375 µs, 625 µs ... 3 875 µs)

Aktualisierungszeit bei RT

— bei Sendetakt von 250 µs

250 µs bis 128 ms

— bei Sendetakt von 500 µs

500 µs bis 256 ms

— bei Sendetakt von 1 ms

1 ms bis 512 ms

— bei Sendetakt von 2 ms

2 ms bis 512 ms

— bei Sendetakt von 4 ms

4 ms bis 512 ms

PROFINET IO-Device

Dienste

— PG/OP-Kommunikation

Ja

— Taktsynchronität

Nein

— IRT

Ja

— PROFIenergy

Ja; per Anwenderprogramm

— Shared Device

Ja

— Anzahl IO-Controller bei Shared Device, max.

4

— Aktivieren/Deaktivieren von I-Devices

Ja; per Anwenderprogramm

— Asset-Management-Record

Ja; per Anwenderprogramm

2. Schnittstelle

Schnittstellenphysik

● RJ 45 (Ethernet)

Ja; X2

● Anzahl der Ports

1

● integrierter Switch

Nein

Protokolle

● IP-Protokoll

Ja; IPv4

● PROFINET IO-Controller

Ja

● PROFINET IO-Device

Ja

Seite 4/9

6ES75152FM020AB0

12.07.2022

Änderungen vorbehalten

© Copyright Siemens

● SIMATIC-Kommunikation

Ja

● Offene IE-Kommunikation

Ja; optional auch verschlüsselt möglich

● Webserver

Ja

● Medienredundanz

Nein

PROFINET IO-Controller

Dienste

— PG/OP-Kommunikation

Ja

— Taktsynchronität

Nein

— Direkter Datenaustausch

Nein

— IRT

Nein

— PROFIenergy

Ja; per Anwenderprogramm

— Priorisierter Hochlauf

Nein

— Anzahl anschließbarer IO-Device, max.

32; in Summe können maximal 1 000 dezentrale Peripheriegeräte über
AS-i, PROFIBUS bzw. PROFINET angeschlossen werden

— Anzahl anschließbarer IO-Device für RT, max.

32

— davon in Linie, max.

32

— Anzahl gleichzeitig aktivierbarer/deaktivierbarer
IO-Devices, max.

8; in Summe über alle Schnittstellen

— Anzahl der IO-Devices pro Werkzeug, max.

8

— Aktualisierungszeiten

Minimalwert der Aktualisierungszeit ist auch abhängig vom eingestellten
Kommunikationsanteil für PROFINET IO, von der Anzahl der IO­Devices und von der Anzahl der projektierten Nutzdaten

Aktualisierungszeit bei RT

— bei Sendetakt von 1 ms

1 ms bis 512 ms

PROFINET IO-Device

Dienste

— PG/OP-Kommunikation

Ja

— Taktsynchronität

Nein

— IRT

Nein

— PROFIenergy

Ja; per Anwenderprogramm

— Priorisierter Hochlauf

Nein

— Shared Device

Ja

— Anzahl IO-Controller bei Shared Device, max.

4

— Aktivieren/Deaktivieren von I-Devices

Ja; per Anwenderprogramm

— Asset-Management-Record

Ja; per Anwenderprogramm

Schnittstellenphysik

RJ 45 (Ethernet)

● 100 Mbit/s

Ja

● Autonegotiation

Ja

● Autocrossing

Ja

● Industrial Ethernet Status-LED

Ja

Protokolle

PROFIsafe

Ja; V2.4 / V2.6

Anzahl Verbindungen

● Anzahl Verbindungen, max.

192; über integrierte Schnittstellen der CPU und angeschlossener CPs /
CMs

● Anzahl Verbindungen reserviert für ES/HMI/Web

10

● Anzahl Verbindungen über integrierte Schnittstellen

108

● Anzahl S7-Routing Verbindungen

16

Redundanzbetrieb

● H-Sync-Forwarding

Ja

Medienredundanz

— Medienredundanz

nur über 1. Schnittstelle (X1)

— MRP

Ja; MRP-Automanager nach IEC 62439-2 Edition 2.0; MRP-Manager;
MRP-Client

— MRP-Interconnection, unterstützt

Ja; als MRP-Ringteilnehmer nach IEC 62439-2 Edition 3.0

— MRPD

Ja; Voraussetzung: IRT

— Umschaltzeit bei Leitungsunterbrechung, typ.

200 ms; bei MRP; stoßfrei bei MRPD

— Anzahl Teilnehmer im Ring, max.

50

SIMATIC-Kommunikation

● S7-Routing

Ja

Seite 5/9

6ES75152FM020AB0

12.07.2022

Änderungen vorbehalten

© Copyright Siemens

● S7-Kommunikation, als Server

Ja

● S7-Kommunikation, als Client

Ja

● Nutzdaten pro Auftrag, max.

siehe Online-Hilfe (S7 communication, User data size)

Offene IE-Kommunikation

● TCP/IPJa— Datenlänge, max.

64 kbyte

— mehrere passive Verbindungen pro Port,
unterstützt

Ja

● ISO-on-TCP (RFC1006)

Ja

— Datenlänge, max.

64 kbyte

● UDPJa— Datenlänge, max.

2 kbyte; 1 472 byte bei UDP Broadcast

— UDP-Multicast

Ja; max. 5 Multicast-Kreise

● DHCP

Ja

● DNS

Ja

● SNMP

Ja

● DCP

Ja

● LLDP

Ja

● Verschlüsselung

Ja; optional

Webserver

● HTTP

Ja; Standard- und Anwenderseiten

● HTTPS

Ja; Standard- und Anwenderseiten

OPC UA

● Runtime-Lizenz erforderlich

Ja

● OPC UA Client

Ja

— Applikations-Authentifizierung

Ja

— Security Policys

verfügbare Security Policies: None, Basic128Rsa15, Basic256Rsa15,
Basic256Sha256

— Benutzer-Authentifizierung

"Anonym" oder mittels Benutzername & Passwort

— Anzahl Verbindungen, max.

10

— Anzahl Knoten der Client-Schnittstellen, max.

2 000

— Anzahl Elemente für jeweils einen Aufruf von
OPC_UA_NodeGetHandleList/OPC_UA_ReadList/OPC_UA_WriteList,
max.

300

— Anzahl Elemente für jeweils einen Aufruf von
OPC_UA_NameSpaceGetIndexList, max.

20

— Anzahl Elemente für jeweils einen Aufruf von
OPC_UA_MethodGetHandleList, max.

100

— Anzahl gleichzeitiger Aufrufe der Client­Anweisungen pro Verbindung (außer
OPC_UA_ReadList,OPC_UA_WriteList,OPC_UA_MethodCall),
max.

1

— Anzahl gleichzeitiger Aufrufe der Client­Anweisungen
OPC_UA_ReadList,OPC_UA_WriteList und
OPC_UA_MethodCall, max.

5

— Anzahl registrierbarer Knoten, max.

5 000

— Anzahl registrierbarer Methoden Aufrufe von
OPC_UA_MethodCall, max.

100

— Anzahl Eingänge/Ausgänge bei Aufruf
OPC_UA_MethodCall, max.

20

● OPC UA Server

Ja; Data Access (Read, Write, Subscribe), Method Call, Custom
Address Space

— Applikations-Authentifizierung

Ja

— Security Policys

verfügbare Security Policies: None, Basic128Rsa15, Basic256Rsa15,
Basic256Sha256

— Benutzer-Authentifizierung

"Anonym" oder mittels Benutzername & Passwort

— Anzahl Sessions, max.

48

— Anzahl erreichbarer Variablen, max.

100 000

— Anzahl registrierbarer Knoten, max.

20 000

— Anzahl Subscriptions je Session, max.

20

— Abtastintervall, min.

100 ms

— Sendeintervall, min.

200 ms

— Anzahl Server-Methoden, max.

50

6ES75152FM020AB0
Seite 6/9

12.07.2022

Änderungen vorbehalten

© Copyright Siemens

— Anzahl Eingänge/Ausgänge je Server­Methode, max.

20

— Anzahl überwachter Elemente (monitored
items), max.

2 000; bei 1 s Abtastintervall und 1 s Sendeintervall

— Anzahl der Server-Schnittstellen, max.

jeweils 10 vom Typ "Server-Schnittstelle" / "Companion-Spezifikation"
und 20 vom Typ "Referenz-Namensraum"

— Anzahl Knoten bei benutzerdefinierten Server­Schnittstellen, max.

5 000
Weitere Protokolle

● MODBUS

Ja; MODBUS TCP

Taktsynchronität

Äquidistanz

Ja

S7-Meldefunktionen

Anzahl anmeldbarer Stationen für Meldefunktionen, max.

64

Programmmeldungen

Ja

Anzahl konfigurierbarer Programmmeldungen, max.

10 000; Programmmeldungen werden durch den Baustein
"Program_Alarm", ProDiag oder GRAPH generiert

Anzahl ladbarer Programmmeldungen in RUN, max.

5 000

Anzahl gleichzeitig aktiver Meldungen, max.

● Anzahl Programmmeldungen

800

● Anzahl Meldungen für Systemdiagnose

200

● Anzahl Meldungen für Motion Technologieobjekte

160

Test- Inbetriebnahmefunktionen

Gemeinsame Inbetriebnahme (Team Engineering)

Ja; paralleler Online-Zugriff möglich für bis zu 8 Engineering Systeme

Status Baustein

Ja; bis zu 8 gleichzeitig (in Summe über alle ES-Clients)

Einzelschritt

Nein

Anzahl Haltepunkte

8

Status/Steuern

● Status/Steuern Variable

Ja; ohne Failsafe

● Variablen

Ein-/Ausgänge, Merker, DB, Peripherieein-/ausgänge (ohne Failsafe),
Zeiten, Zähler

● Anzahl Variablen, max.

— davon Status Variable, max.

200; pro Auftrag

— davon Steuern Variable, max.

200; pro Auftrag

Forcen

● Forcen

Ja; ohne Failsafe

● Forcen, Variablen

Peripherieein-/ausgänge (ohne Failsafe)

● Anzahl Variablen, max.

200

Diagnosepuffer

● vorhanden

Ja

● Anzahl Einträge, max.

3 200

— davon netzausfallsicher

500

Traces

● Anzahl projektierbarer Traces

4; pro Trace bis zu 512 kbyte Daten möglich

Alarme/Diagnosen/Statusinformationen

Diagnoseanzeige LED

● RUN/STOP-LED

Ja

● ERROR-LED

Ja

● MAINT-LED

Ja

● STOP ACTIVE-LED

Ja

● Verbindungsanzeige LINK TX/RX

Ja

Unterstützte Technologieobjekte

Motion Control

Ja; Hinweis: Die Anzahl der Technologieobjekte wirkt sich auf die
Zykluszeit des SPS-Programms aus; Auswahlhilfe über das TIA
Selection Tool

● Anzahl verfügbarer Motion Control Ressourcen für
Technologieobjekte

2 400

● benötigte Motion Control Ressourcen

— je Drehzahlachse

40

— je Positionierachse

80

— je Gleichlaufachse

160

— je externer Geber

80

6ES75152FM020AB0
Seite 7/9

12.07.2022

Änderungen vorbehalten

© Copyright Siemens

— je Nocken

20

— je Nockenspur

160

— je Messtaster

40

● Positionierachse

— Anzahl Positionierachsen bei Motion Control
Zyklus von 4 ms (typischer Wert)

7

— Anzahl Positionierachsen bei Motion Control
Zyklus von 8 ms (typischer Wert)

14
Regler

● PID_Compact

Ja; universeller PID-Regler mit integrierter Optimierung

● PID_3Step

Ja; PID-Regler mit integrierter Optimierung für Ventile

● PID-Temp

Ja; PID-Regler mit integrierter Optimierung für Temperatur

Zählen und Messen

● High Speed Counter

Ja

Normen, Zulassungen, Zertifikate

Maximal erreichbare Sicherheitsklasse im Sicherheitsbetrieb

● Performance Level nach ISO 13849-1

PLe

● SIL gemäß IEC 61508

SIL 3

Versagenswahrscheinlichkeit (bei Gebrauchsdauer von 20 Jahren und Reparaturzeit von 100 Stunden)

— Low demand mode: PFDavg gemäß SIL3

< 2,00E-05

— High demand/continous mode: PFH gemäß
SIL3

< 1,00E-09

Umgebungsbedingungen

Umgebungstemperatur im Betrieb

● waagerechte Einbaulage, min.

-25 °C; ohne Betauung

● waagerechte Einbaulage, max.

60 °C; Display: 50 °C, bei einer Betriebstemperatur von typ. 50 °C wird
das Display abgeschaltet

● senkrechte Einbaulage, min.

-25 °C; ohne Betauung

● senkrechte Einbaulage, max.

40 °C; Display: 40 °C, bei einer Betriebstemperatur von typ. 40 °C wird
das Display abgeschaltet

Umgebungstemperatur bei Lagerung/Transport

● min.

-40 °C

● max.

70 °C

Höhe im Betrieb bezogen auf Meeresspiegel

● Aufstellungshöhe über NN, max.

5 000 m; Einschränkungen bei Aufstellhöhen > 2 000 m, siehe
Handbuch

Projektierung

Programmierung

Programmiersprache

— KOP

Ja; inkl. Failsafe

— FUP

Ja; inkl. Failsafe

— AWL

Ja

— SCL

Ja

— GRAPH

Ja

Know-how-Schutz

● Anwenderprogrammschutz/Passwortschutz

Ja

● Kopierschutz

Ja

● Bausteinschutz

Ja

Zugriffschutz

● Passwort für Display

Ja

● Schutzstufe: Schreibschutz

Ja; sowohl für Standard als auch für Failsafe jeweils einen spezifischen
Schreibschutz

● Schutzstufe: Schreib-/Leseschutz

Ja

● Schutzstufe: Schreibschutz für Failsafe

Ja

● Schutzstufe: Complete Protection

Ja

Zykluszeitüberwachung

● untere Grenze

einstellbare Mindestzykluszeit

● obere Grenze

einstellbare maximale Zykluszeit

Maße

Breite

70 mm

Höhe

147 mm

6ES75152FM020AB0
Seite 8/9

12.07.2022

Änderungen vorbehalten

© Copyright Siemens

Tiefe

129 mm

Gewichte

Gewicht, ca.

830 g

letzte Änderung:

01.04.2022

6ES75152FM020AB0
Seite 9/9

12.07.2022

Änderungen vorbehalten

© Copyright Siemens
