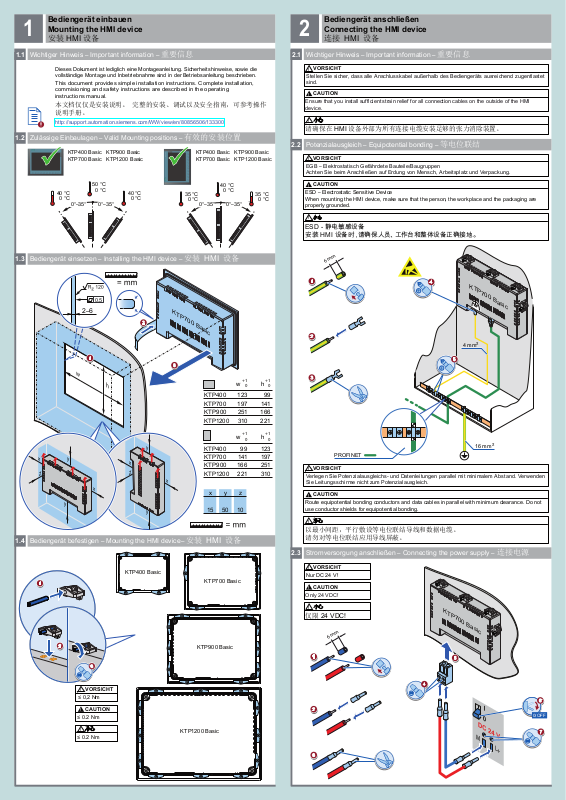

Siemens SIMATIC HMI KTP400 Basic, SIMATIC HMI KTP700 Basic, SIMATIC HMI KTP1200 Basic, SIMATIC HMI KTP900 Basic Quick Start Manual

1

Bediengerät einbauen
Mounting the HMI device

安装 HMI 设备

2

Bediengerät anschließen
Connecting the HMI device

连接 HMI 设备

1.1

Wichtiger Hinweis – Important information –

Dieses Dokument ist lediglich eine Montageanleitung. Sicherheitshinweise, sowie die
vollständige Montage und Inbetriebnahme sind in der Betriebsanleitung beschrieben.

This document provides simple installation instructions. Complete installation,
commisioning and safety instructions are described in the operating
instructions manual.

重要信息

本文档仅仅是安装说明。 完整的安装、调试以及安全指南，可参考操作
说明手册。

http://support.automation.siemens.com/WW/view/en/80856506/133300

1.2 Zulässige Einbaulagen – Valid Mounting positions –

KTP400 Basic
KTP700 Basic

40 °C

0 °C

0°–35° 0°–35°

KTP900 Basic
KTP1200 Basic

50 °C

0 °C

40 °C

0 °C

有效的安装位置

KTP400 Basic
KTP700 Basic

35 °C

0 °C

0°–35° 0°–35°

KTP900 Basic
KTP1200 Basic

40 °C

0 °C

35 °C

0 °C

2.1 Wichtiger Hinweis – Important information –

VORSICHT

!

Stellen Sie sicher, dass alle Anschlusskabel außerhalb des Bediengeräts ausreichend zugentlastet
sind.

CAUTION

!

Ensure that you install sufficient strain relief for all connection cables on the outside of the HMI
device.

小心

!

重要信息

请确保在 HMI 设备外部为所有连接电缆安装足够的张力消除装置。

2.2 Potenzialausgleich – Equipotential bonding –

VORSICHT

!

EGB – Elektrostatisch Gefährdete Bauteile/Baugruppen
Achten Sie beim Anschließen auf Erdung von Mensch, Arbeitsplatz und Verpackung.

CAUTION

!

ESD – Electrostatic Sensitive Device
When mounting the HMI device, make sure that the person, the workplace and the packaging are
properly grounded.

小心

!

等电位联结

ESD - 静电敏感设备
安装 HMI 设备时，请确保人员、工作台和整体设备正确接地。

1.3

Bediengerät einsetzen – Installing the HMI device –

0.5

2–6

2

1

w

h

y

x

z

1.4

Bediengerät befestigen – Mounting the HMI device–

y

x

z

x

y

y

安装 HMI 设备

KTP700 Basic

3

x

安装 HMI 设备

w

KTP400 123
KTP700
KTP900
KTP1200

197
251

310

w

KTP400 99
KTP700
KTP900
KTP1200

141
166

221

x y z

15 50 10

6 mm

1

2

+1

0

+1

h

0

3

4

KTP700 Basic

4 mm²

5

99

141

166
221

+1

0

h

123
197
251
310

+1

0

16 mm²

PROFINET

VORSICHT

!

Verlegen Sie Potenzialausgleichs- und Datenleitungen parallel mit minimalem Abstand. Verwenden
Sie Leitungsschirme nicht zum Potenzialausgleich.

CAUTION

!

Route equipotential bonding conductors and data cables in parallel with minimum clearance. Do not
use conductor shields for equipotential bonding.

小心

!

以最小间距，平行敷设等电位联结导线和数据电缆。
请勿对等电位联结应用导线屏蔽。

2.3 Stromversorgung anschließen – Connecting the power supply –

VORSICHT

KTP400 Basic

1

KTP700 Basic

!

Nur DC 24 V!

CAUTION

!

Only 24 VDC!

小心

!

KTP700 Basic

连接电源

仅限 24 VDC!

6 mm

2

3

VORSICHT

!

≤ 0,2 Nm

CAUTION

!

≤ 0.2 Nm

小心

!

≤ 0.2 Nm

KTP900 Basic

KT P1200 Basic

1

4

2

5

6

0/OFF

7

M

L+

3

Projekt transferieren

3

3.1

Transferring a project

传送项目

Projektierungs-PC anschließen – Connecting a configuring PC –

连接组态 PC

Transfer starten – Starting transfer –

3.3

http://support.automation.siemens.com/WW/view/en/80856506/133300

启动传送

VORSICHT

!

Beim Transfer eines Projekts wird das aktuelle Projekt auf dem Bediengerät überschrieben. Falls
erforderlich, sichern Sie vor dem Transfer die Daten.

CAUTION

!

Transferring a project will over write the current project on your HMI device.
If required, save existing data before the transfer.

小心

!

传送项目时，HMI 设备中的当前项目将被覆盖。 根据需要，
在传送前保存现有数据。

Basic Panels Basic Panels DP

1

0/OFF

RS 422/485

2

LAN

3

PROFIBUS

Basic Panels

WinCC

1

4

2

3

4

1/ON

PC

5

1/ON

Datenkanal parametrieren – Configuring the data channel –

3.2

http://support.automation.siemens.com/WW/view/en/80856506/133300

RS 485

PG

组态数据通道

4

5

Bediengerät austauschen
Replacing the HMI device

更换 HMI 设备

VORSICHT

!

Falls erforderlich, sichern Sie vor dem Austausch die Daten, die auf dem Bediengerät
vorhanden sind.

CAUTION

!

If required, save existing data before replacing the HMI device.

小心

!

根据需要，在更换 HMI 设备前保存现有数据。

1

0/OFF

5

KTP700 Basic

4

3

1

2

6

Basic Panels

3

4

A

5

Technische Support-Zentrale
Technical Support

技术支持

www.siemens.com/
automation/support

SIMATIC HMI

KTP400 Basic
KTP700 Basic

KTP900 Basic
KTP1200 Basic

Bediengerät einbauen
Mounting the HMI device

安装 HMI 设备

2

Basic Panels DP

3

4

Reparatur und Ersatzteile
Service and spare parts

维修和备件

www.automation.
siemens.com/service

Connecting the HMI device

连接 HMI 设备

Projekt transferieren
Transferring a project

传送项目

Bediengerät austauschen

Bediengerät anschließen

5

06/2014
A5E33292574-AC

Replacing the HMI device

更换 HMI 设备
