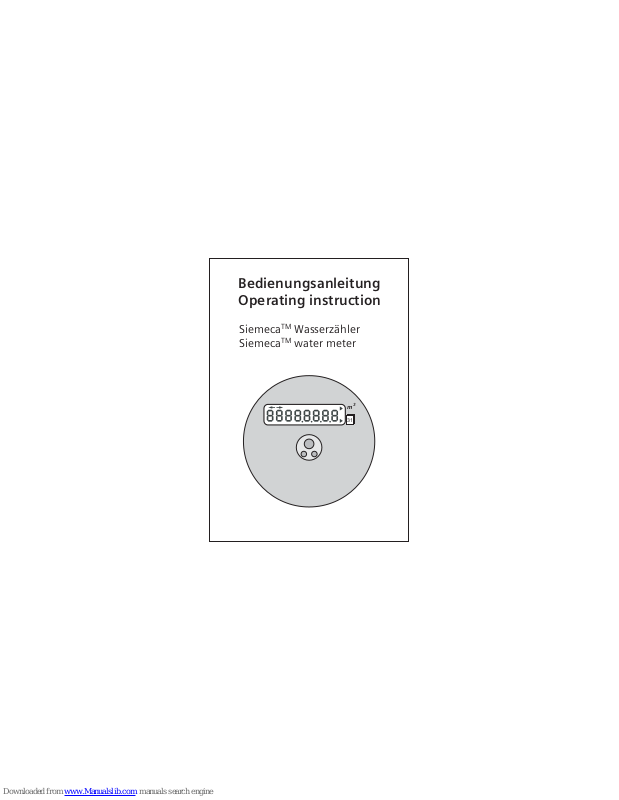

Page 1
Bedienungsanleitung
Operating instruction
SiemecaTMWasserzähler
Siemeca
TM
water meter
m
3
31
Page 2
D
2
Siemens Building Technologieselectronic GmbH – F 10105-4200/060105

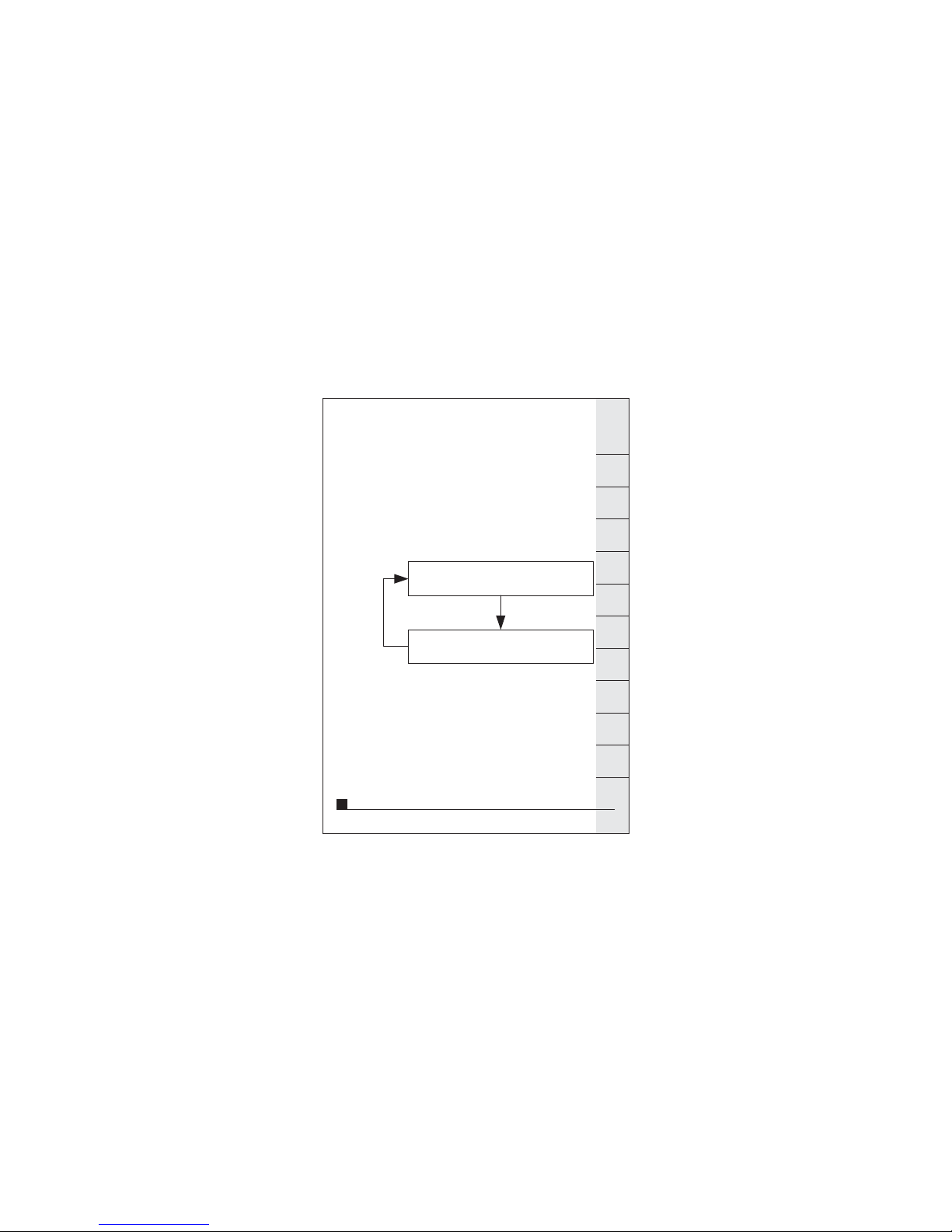

Standardanzeigeschleife:
kum. Volumen
(1)
Segmenttest
(2)
Page 3
D
3
Siemens Building Technologieselectronic GmbH – F 10105-4200/060105

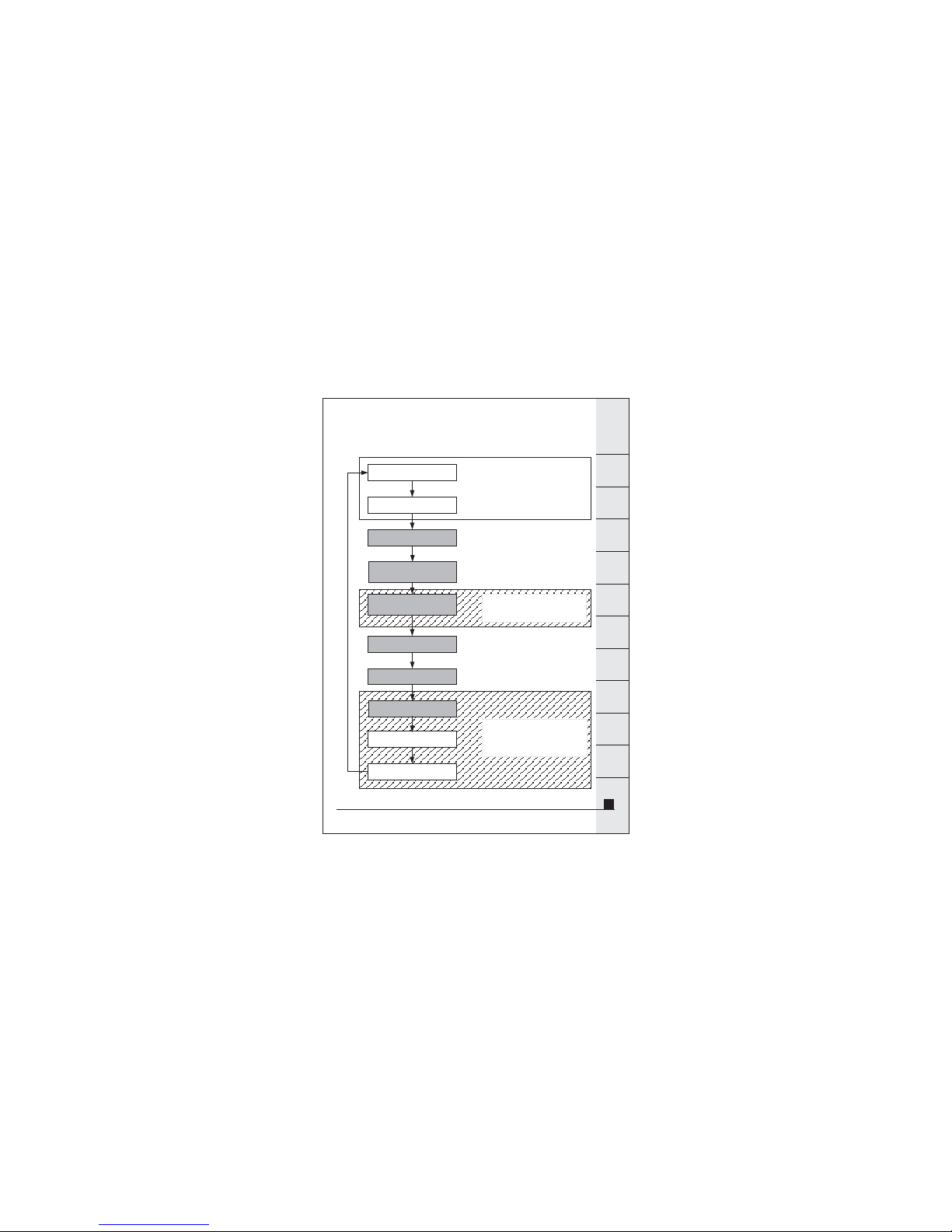

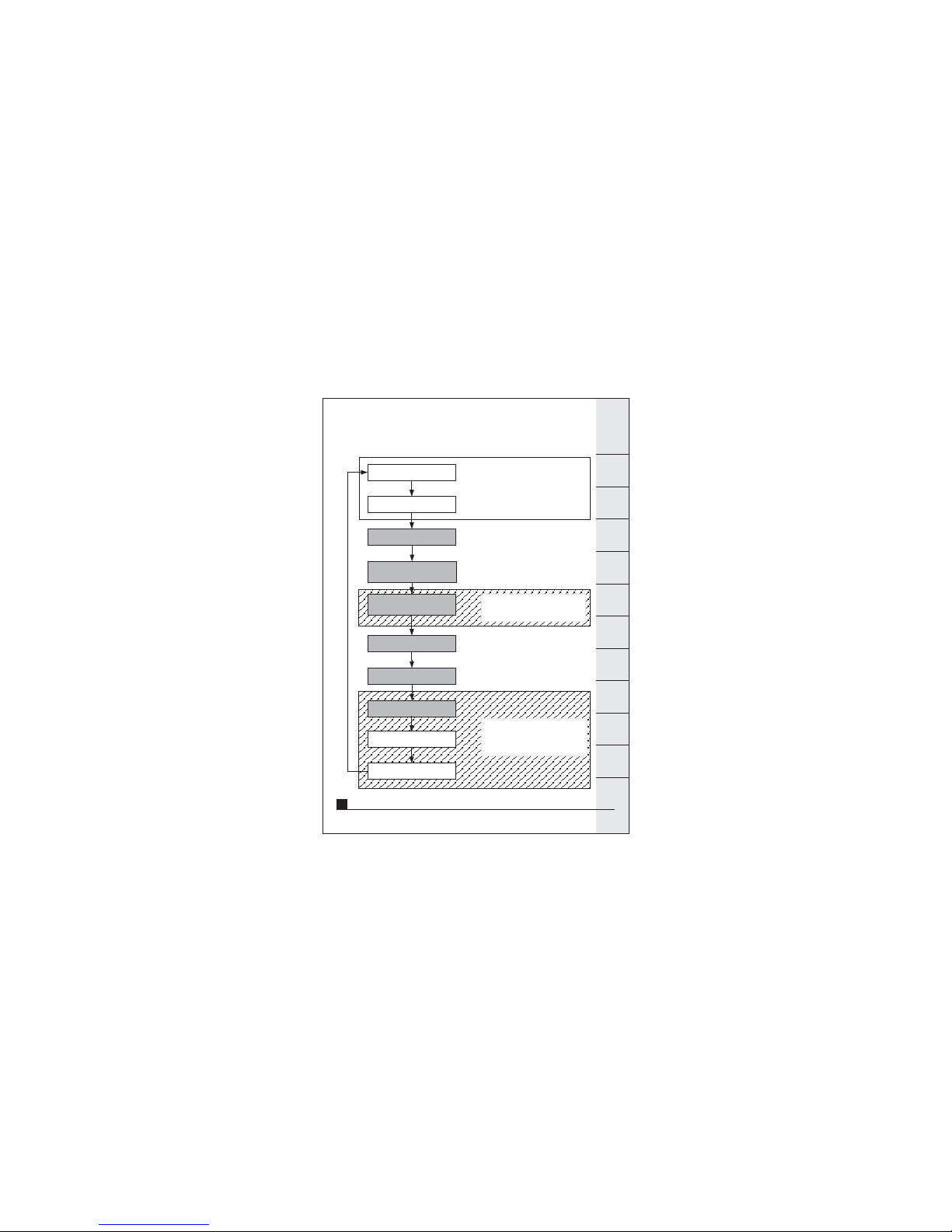

erweiterte Anzeigeschleife:
(grau dargestellteSegmente sind individuelleinzeln
zuschaltbar mitSiemeca Parametriertools)
TM
"Fehler " (9)
Fehlerdatum (10)
kum. Volumen (1)
Segmenttest (2)
Stichtagsdatum (3)
Durchfluss (7)
Fehlercode (8)
Kontrollzahl (6)
Diese Segmente erscheinen nur, wenn
ein Gerätefehler aufgetreten ist.
Standardanzeigeschleife
kum. Volumen zum
Stichtag
(4)
neues
Stichtagsdatum
(5)
Dieses Segmente erscheinen nur bei
Änderung des Sollstichtages und
erschlischt wieder nach Erreichen des
neuen Stichtagsdatum
Page 4
D
4
Siemens Building Technologieselectronic GmbH – F 10105-4200/060105

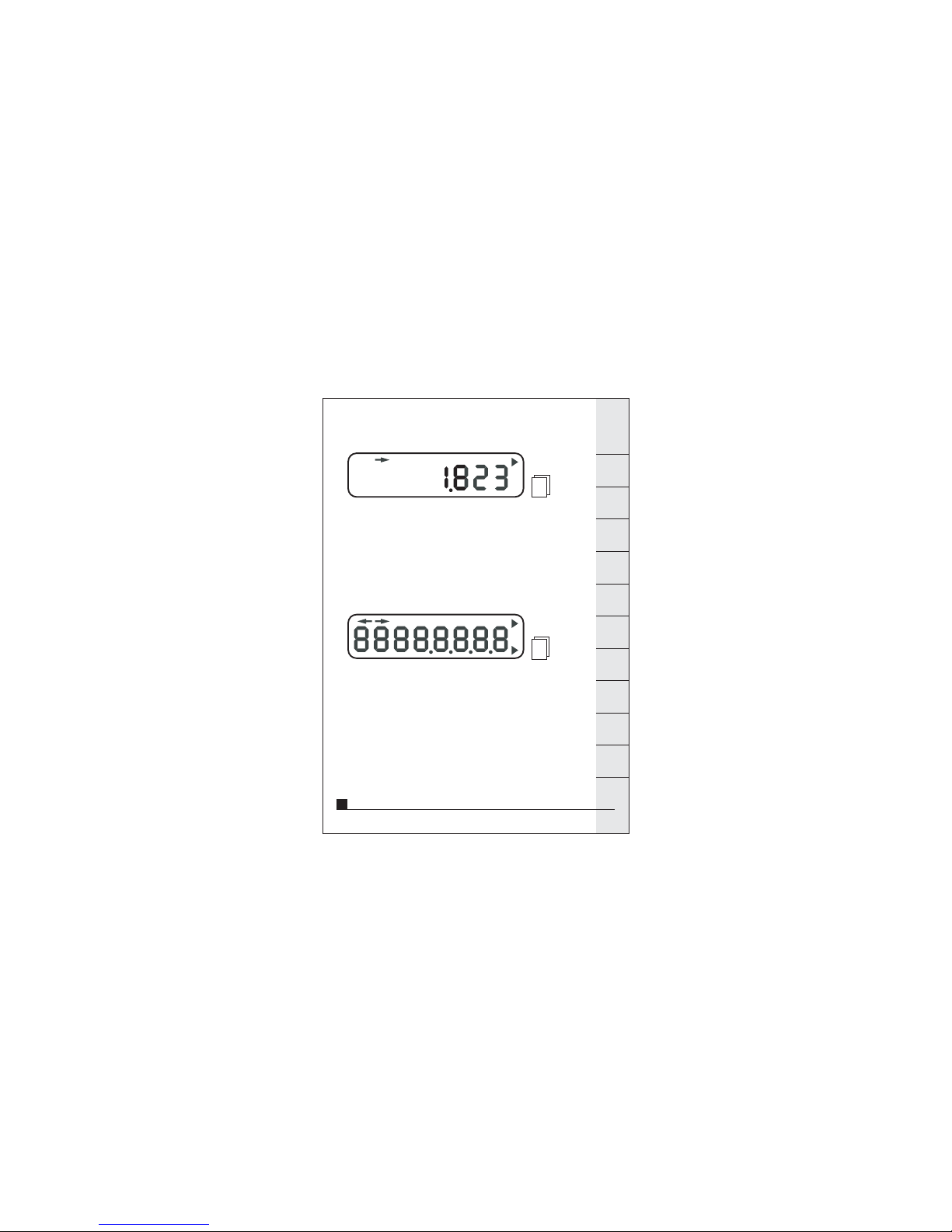

(1) kumuliertes Volumen
m
3
31
(2) Segmenttest
m
3
31
Das kumulierte Volumen wird in m mit drei
Nachkommastellen angezeigt.
Dieses Beispiel zeigt 1823 Liter.
3
Diese Anzeige soll sicherstellen, dass alle
Segmente des Displays einwandfrei funktionieren.
Es erscheinen für 0,5Sekunden alle Segmente
im Display und für weiter 0,5 Sekunden erlischt
das gesamte Display. Anschließend springt die
Anzeige zum nächstenAnzeigeschritt.
Page 5
D
5
Siemens Building Technologieselectronic GmbH – F 10105-4200/060105

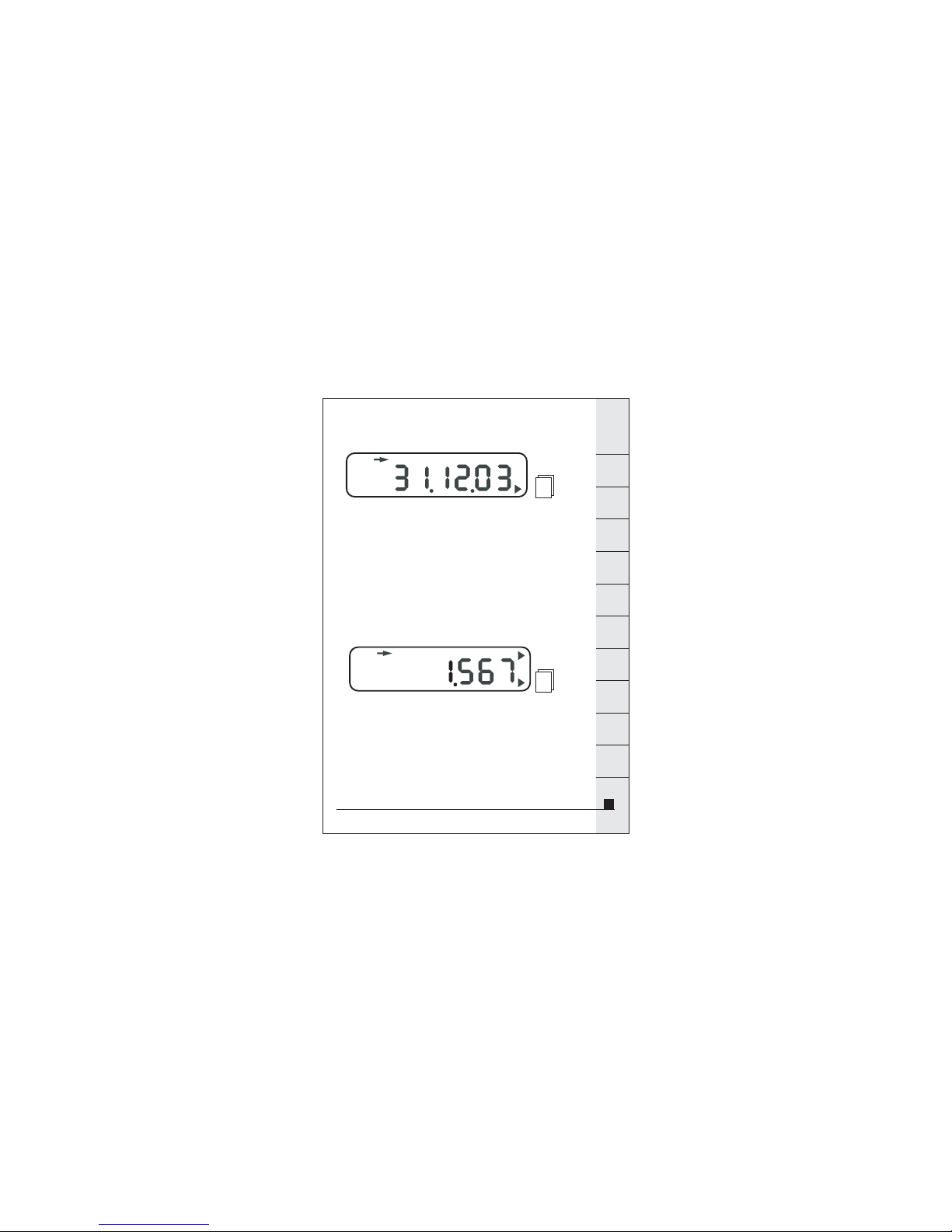

(3) Stichtagsdatum
m
3
31
(4) kumuliertes Volumen zum Stichtag
m
3
31
Diese Anzeige zeigt das Datum, an dem das
kumulierte Volumengespeichertwurde.
(Datum des letzten Stichtags)
Sollte der erste Stichtag noch nicht erreicht
sein, erscheint "--------'' im Display.
Diese Anzeige zeigt das kumulierte Volumen
zum letzten Stichtag.
Sollte der erste Stichtag noch nicht erreicht
sein, erscheint "0.000'' im Display.
Page 6
D
6
Siemens Building Technologieselectronic GmbH – F 10105-4200/060105
31
m
3

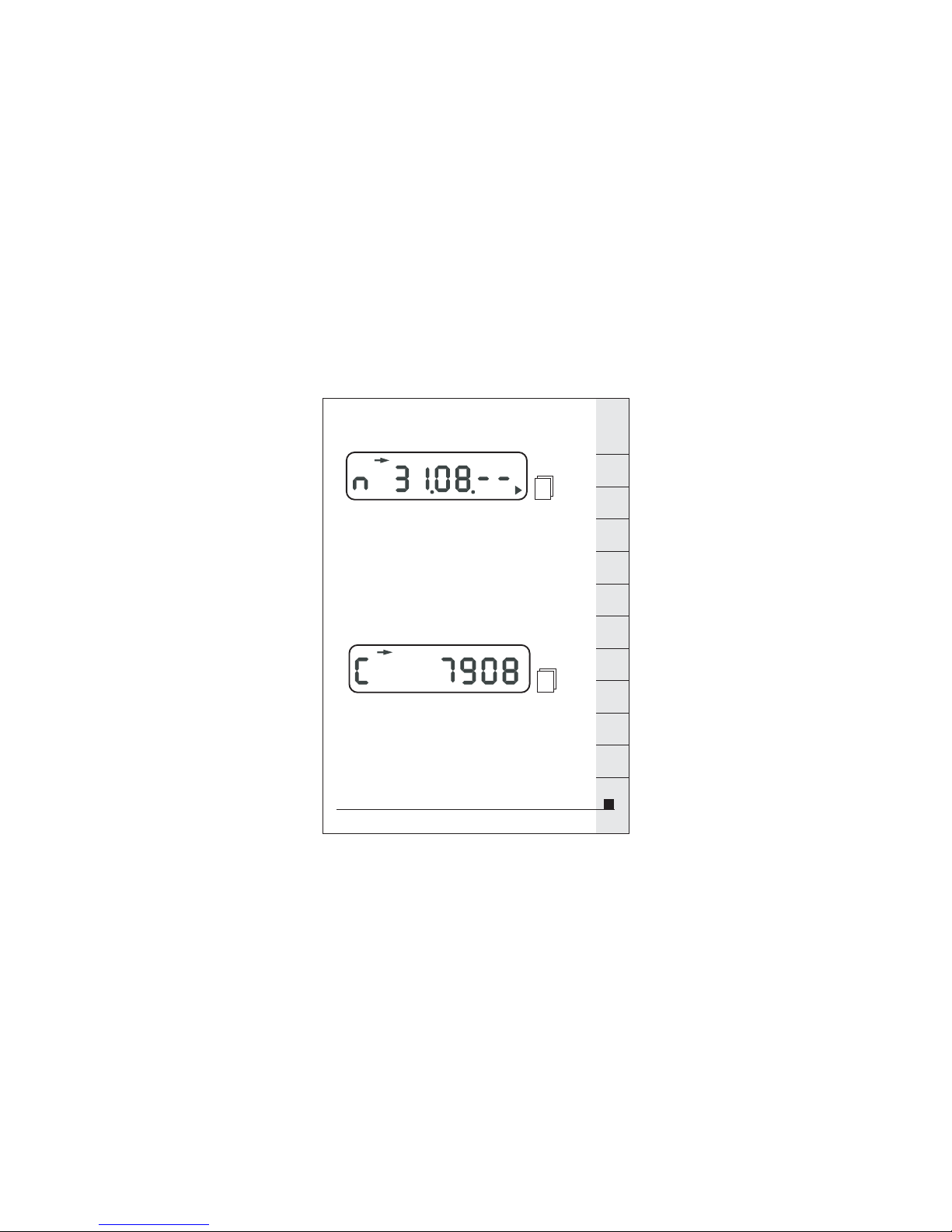

(5) neues Stichtagsdatum
Diese Anzeige erscheintnur, wenn der Stichtag
während der Einsatzdauer geändert wurde und
das neue Stichtagsdatum noch nicht erreicht
ist.
Nach Erreichen des neuen Stichtags wird
dieses Datum als Sollstichtagsdatum übernommen.
(6) Kontrollzahl
m
3
31
Die Kontrollzahl wird aus dem kumulierten
Volumen am letzten Stichtag, dem Stichtagsdatum und der Gerätenummer gebildet.
Diese Anzeige kann zur späteren Kontrolle der
Ablesewerte genutzt werden (z.B. bei Postkartenablesungen).
Page 7
D
7
Siemens Building Technologieselectronic GmbH – F 10105-4200/060105

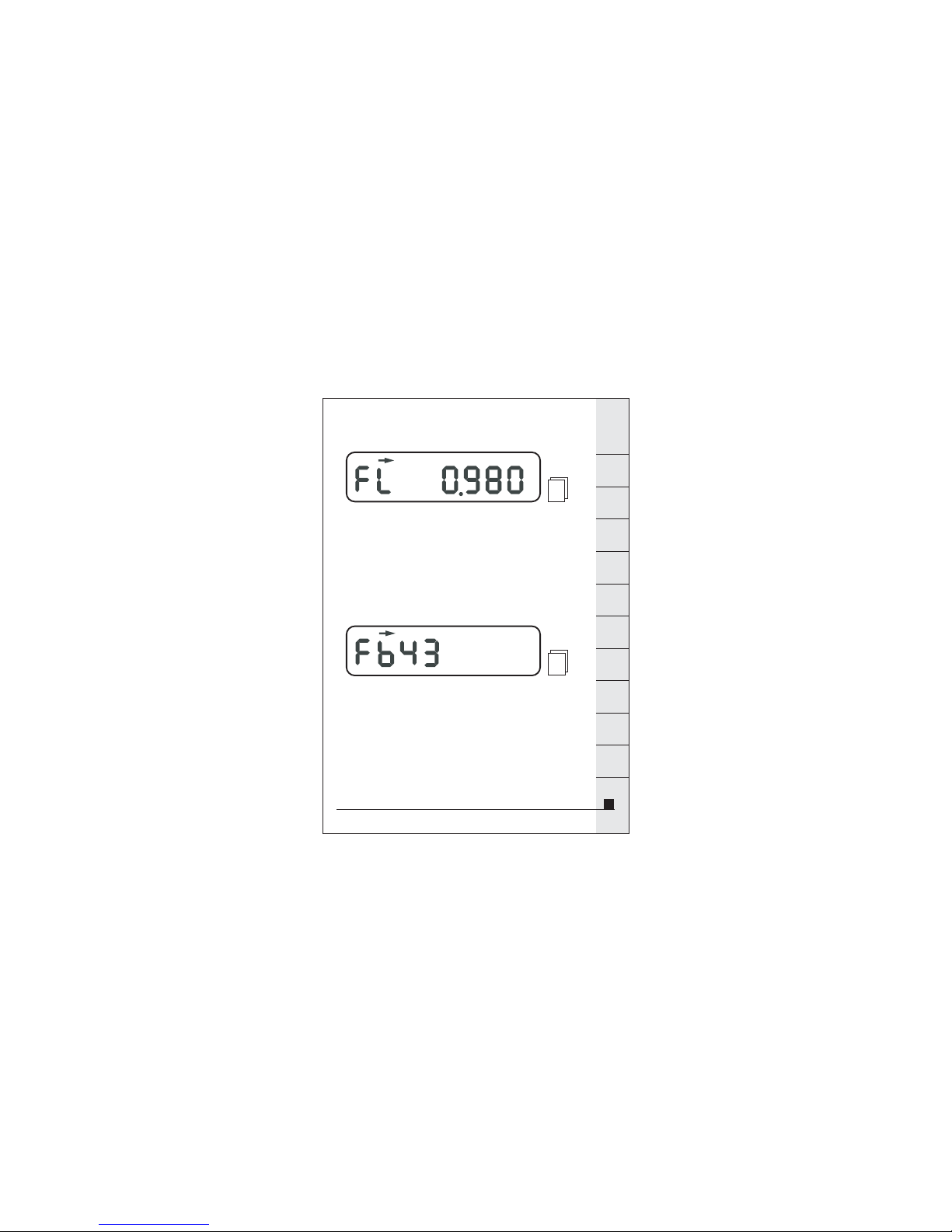

(7) Durchfluss
m
3
31
(8) Fehlercode
m
3
31
Der Durchfluss wird in m3/h angezeigt.
Negative Durchflüsse werden durch ein
negatives Vorzeichen "-" angezeigt. ImBeispiel
ist Durchfluss 0.980 m3/h.
Die Fehlercodeanzeige wird nur gezeigt, wenn
ein Fehler vorliegt. Jede Ziffer steht für eine
mögliche Fehlerursache.
Es können mehrere Fehler gleichzeitig auftreten.
Page 8
D
8
Siemens Building Technologieselectronic GmbH – F 10105-4200/060105

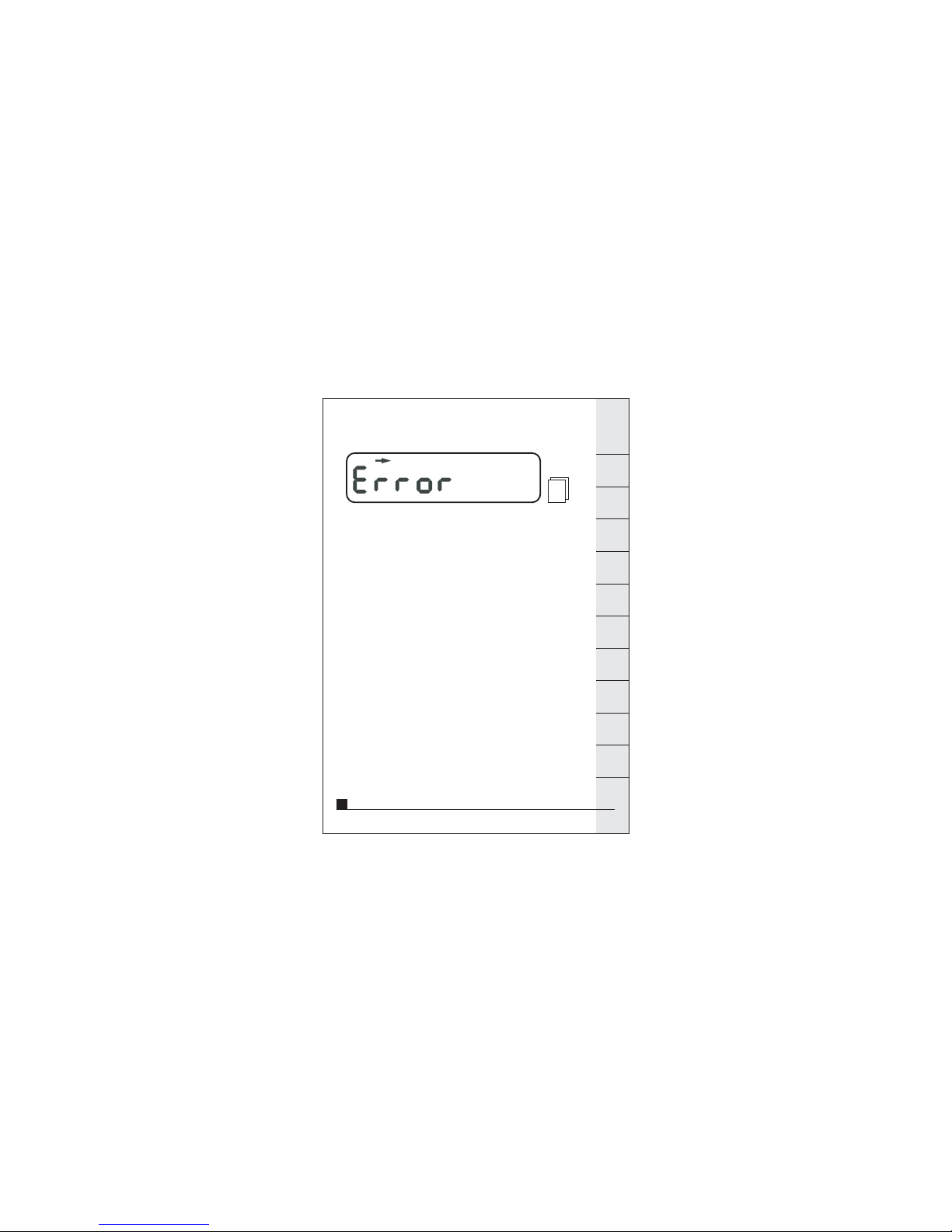

(9) Fehler
m
3
31
Die Fehleranzeige wird nur angezeigt, wenn
eine schwere Funktionsstörung des Wasserzählers vorliegt.
Der Zähler muss ersetzt werden!
Page 9
D
9
Siemens Building Technologieselectronic GmbH – F 10105-4200/060105

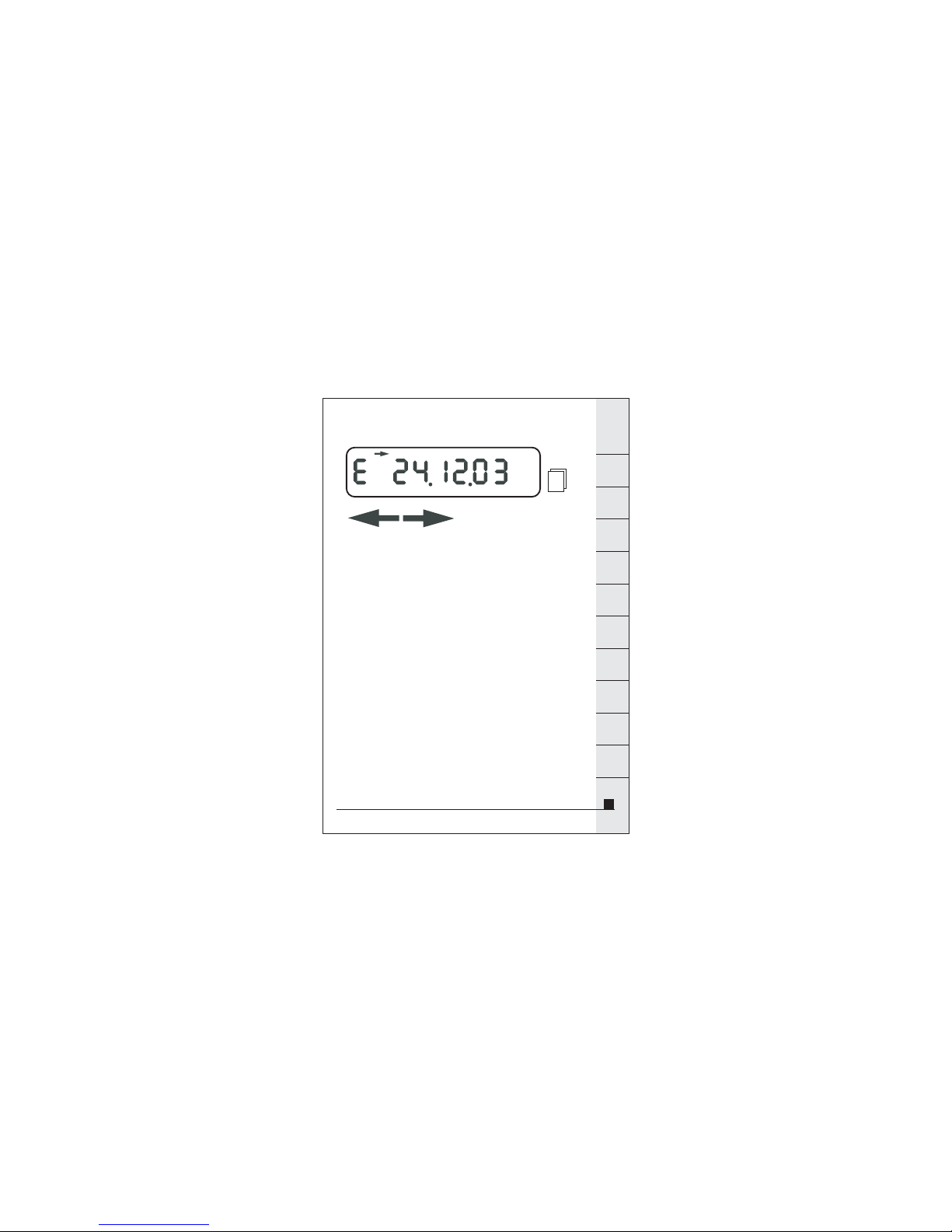

(10) Fehlerdatum
m
3
31
Die Anzeige erscheint nur, wenn eine schwere
Funktionsstörung des Wasserzählersvorliegt.
Es wird das Datum angezeigt, wann die
Funktionsstörung des Zählers aufgetreten ist.
Der Pfeil im Display zeigt die jeweilige Durchflussrichtung an.
(Pfeil nach rechts - positiver Fluss
Pfeil nach links - negativer Fluss)
Sollte der Richtungspfeil blinken, liegt
möglicherweise eine Leckage (kontinuierlicher
Wasserverbrauch durch z.B. tropfende
Wasserhähne, Spülkästen o.ä.) vor. Diese
Anzeige erscheint nach einer Stunde ununterbrochenen Durchflusses und erlischt
wieder automatisch, sowie der Fluss unterbrochen wird.
Page 10
D
10
Siemens Building Technologieselectronic GmbH – F 10105-4200/060105
Fehlerbehandlung
Beschreibung des Fehlers
Maßnahmen / Hinweise
lebensdauer wird bald erreicht
Gerät sollte beim nächsten
Servicetermin ersetzt werden.
3 Hardwarefehler Gerät muss ersetzt werden!
4 Gerät defekt Gerät muss ersetzt werden!
b Der Zähler wurde mehr als 30 mal im Monat
über die IrDA Schnittstelle ausgelesen.
Weitere Auslesungen über die optische
Schnittstelle sind im gleichen Monat gesperrt.
Die Sperre wird monatsweise
automatisch aufgehoben!
d Durchfluss zu groß (größer 4xQ
N
) Einbaubedingungen prüfen!
Ggf. Zähler durch einen Zähler
mit größeren Q
N
ersetzen.
Gerät muss ersetzt werden!
Geräte war kurzzeitig ohne Spannungs-
versorgung.
Gesamte Parametrierung ist verloren.
Unterspannung, das Ende der Batterie-
Fehlercode
F
2
Page 11
GB
11
Siemens Building Technologieselectronic GmbH – F 10105-4200/060105

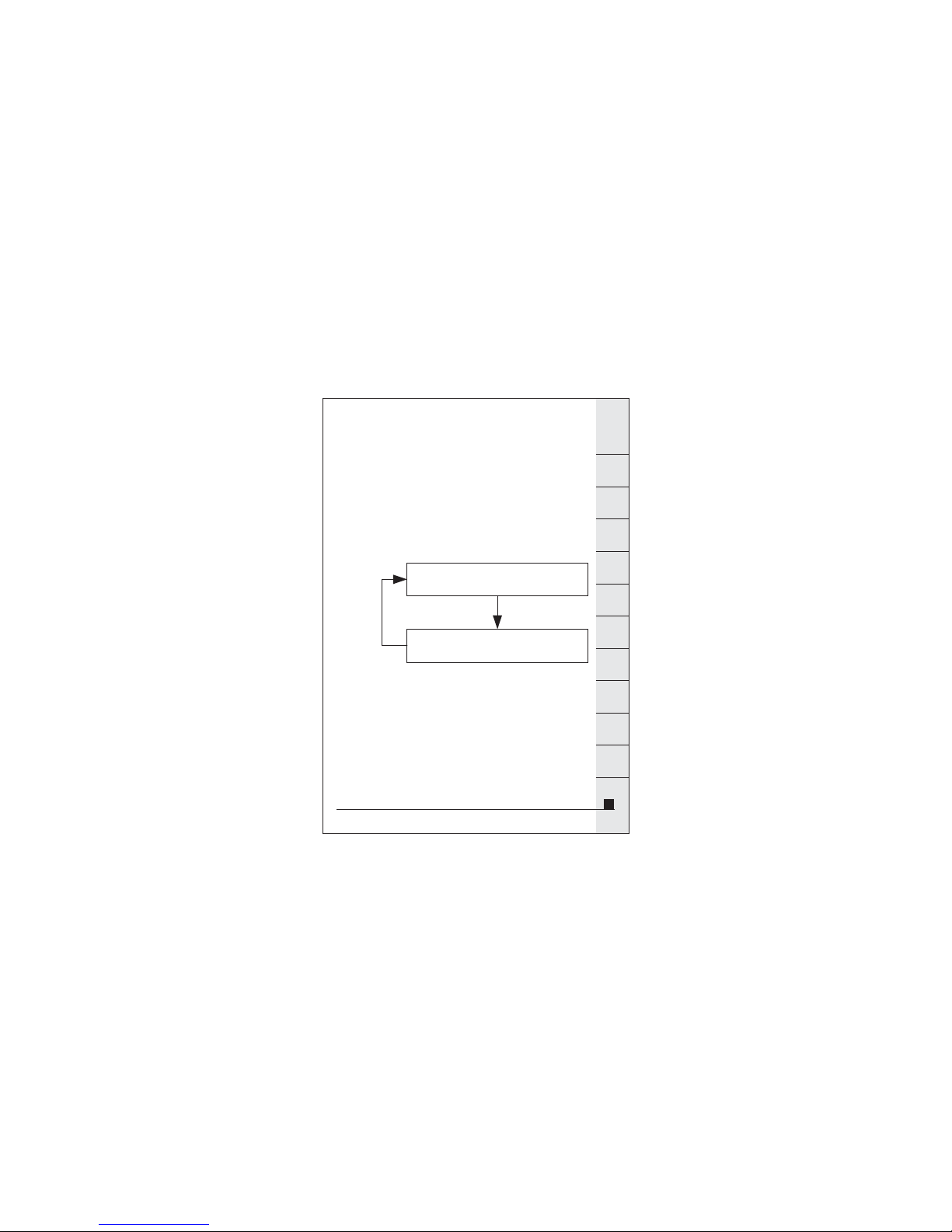

Standard display loop:
cum. volume
(1)
Segment test
(2)
Page 12
GB
12
Siemens Building Technologieselectronic GmbH – F 10105-4200/060105
"Error"
(9)
Date of error
(10)
cum. volume (1)
Segment test (2)
Target set date (3)
Flow rate
(7)
Error code
(8)
Control number
(6)
These segments only appear when a
device error has occurred
Standard display loop
cum. volume up to
set date
(4)
new
set day
(5)
This segment only appeares when the
target set date is altered and
disappears when the new set date
has been reached.
Enlarged display loop:
(The segments highlighted in grey can be individually connected
with Siemeca parameterization tools)
TM
Page 13
GB
13
Siemens Building Technologieselectronic GmbH – F 10105-4200/060105

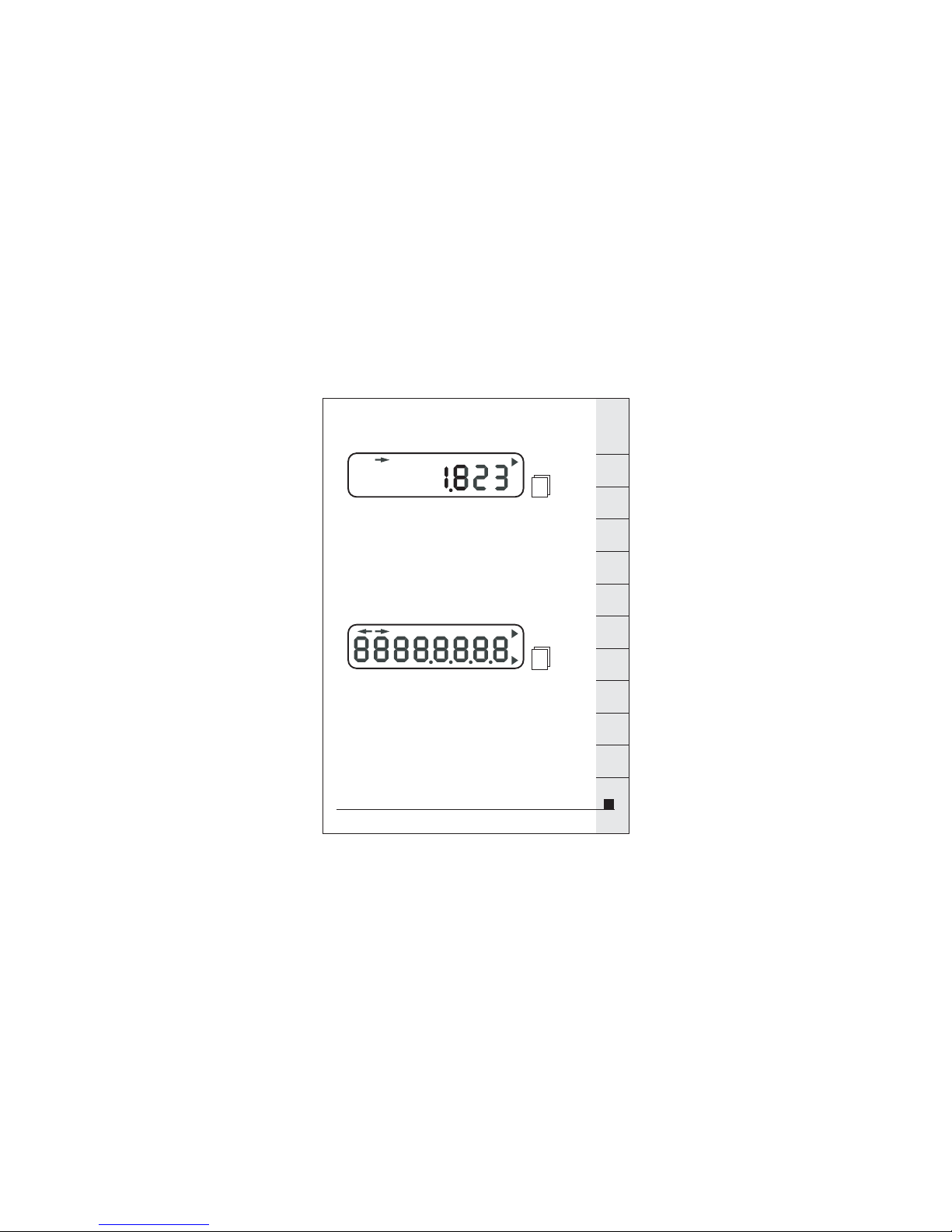

(1) Cumulative volume
m
3
31
(2) Segment test
m
3
31
The cumulative volume is displayed in m with
three digit after the point.
This example shows 1823 liters.
3
This display indicates that all segments of the
display are functioning correctly.
All segments in the display appear for 0.5
seconds, after another 0.5 seconds the entire
display goes off and the next step is then
indicated.
Page 14
GB
14
Siemens Building Technologieselectronic GmbH – F 10105-4200/060105

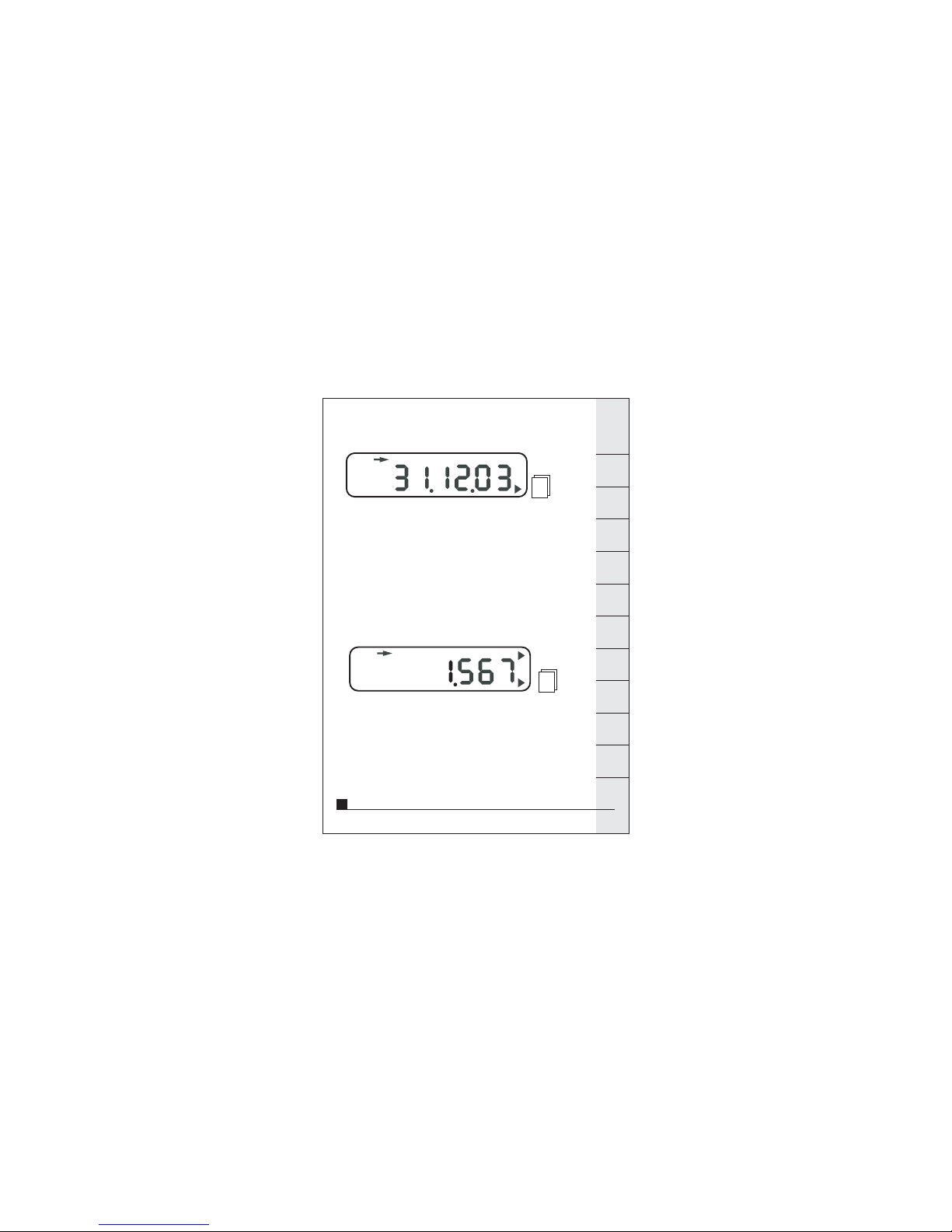

(3) Target set date
m
3
31
(4) Cumulative volume up to set date
m
3
31
This display indicates the date on which the
cumulative energy was saved (last due date).
If the first due date has not been reached,
„--------'' appears in the display.
This displayshows the cumulative volume upto
the last due date.
If the first due date has not been reached,
„0.000'' appears in the display.
Page 15
GB
15
Siemens Building Technologieselectronic GmbH – F 10105-4200/060105
31
m
3

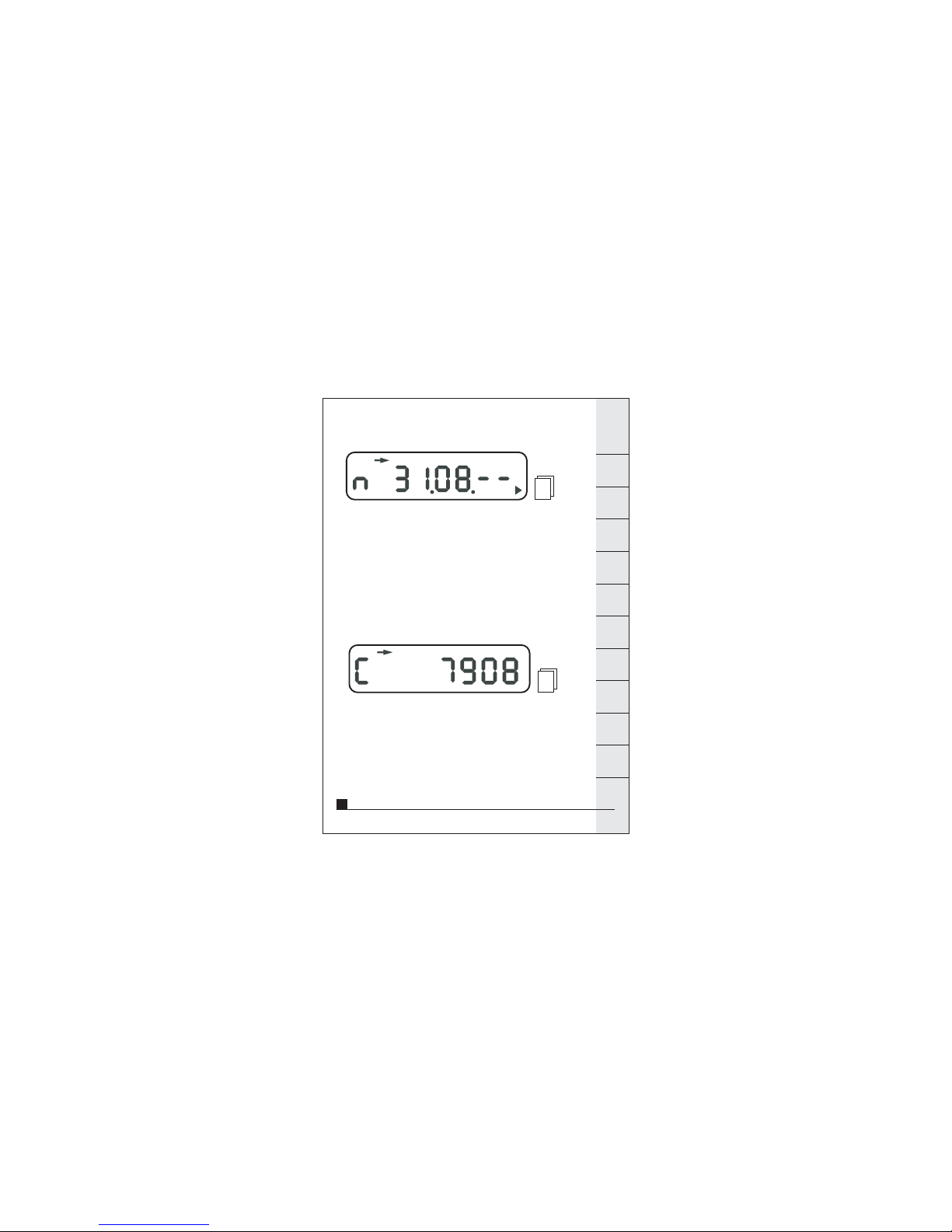

(5) new set date
This display only appears when the due date is
altered during the operation period of the meter
and the new due date has not been reached.
After reaching the new due date this date
passes over to target due date.
This display disappears.
(6) Control number
m
3
31
The control number comprises the cumulative
volume on the last due date, the due date and
the device number.
This display can be used at a later date for
controlling the readout value (e.g. self-readers).
Page 16
GB
16
Siemens Building Technologieselectronic GmbH – F 10105-4200/060105

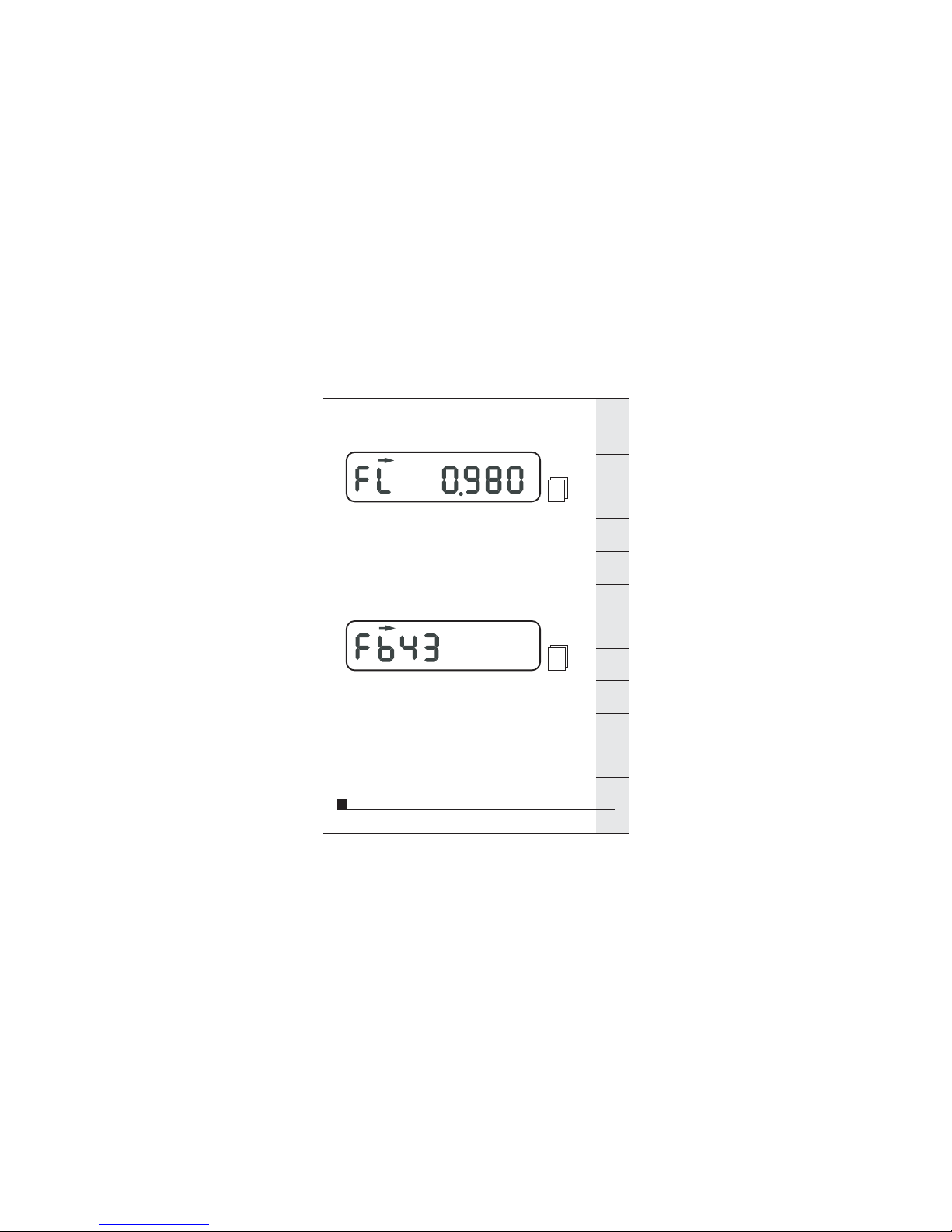

(7) Flow rate
m
3
31
(8) Error code
m
3
31
The flow rate is displayed in m /h.
Negative flows are indicated by anegative sign
„-“.
In the example, the flow is 0.980 m /h.
3
3
The error code display is only indicated when
an error has occurred. Every digit stands for a
possible error cause. Several errors may occur
simultaneously.
(See „Error handling“)
Page 17
GB
17
Siemens Building Technologieselectronic GmbH – F 10105-4200/060105
(9) Error
m
3
31
The error display is only indicated when the
heat meter has a major functional fault.
The meter must be replaced!
Page 18
GB
18
Siemens Building Technologieselectronic GmbH – F 10105-4200/060105

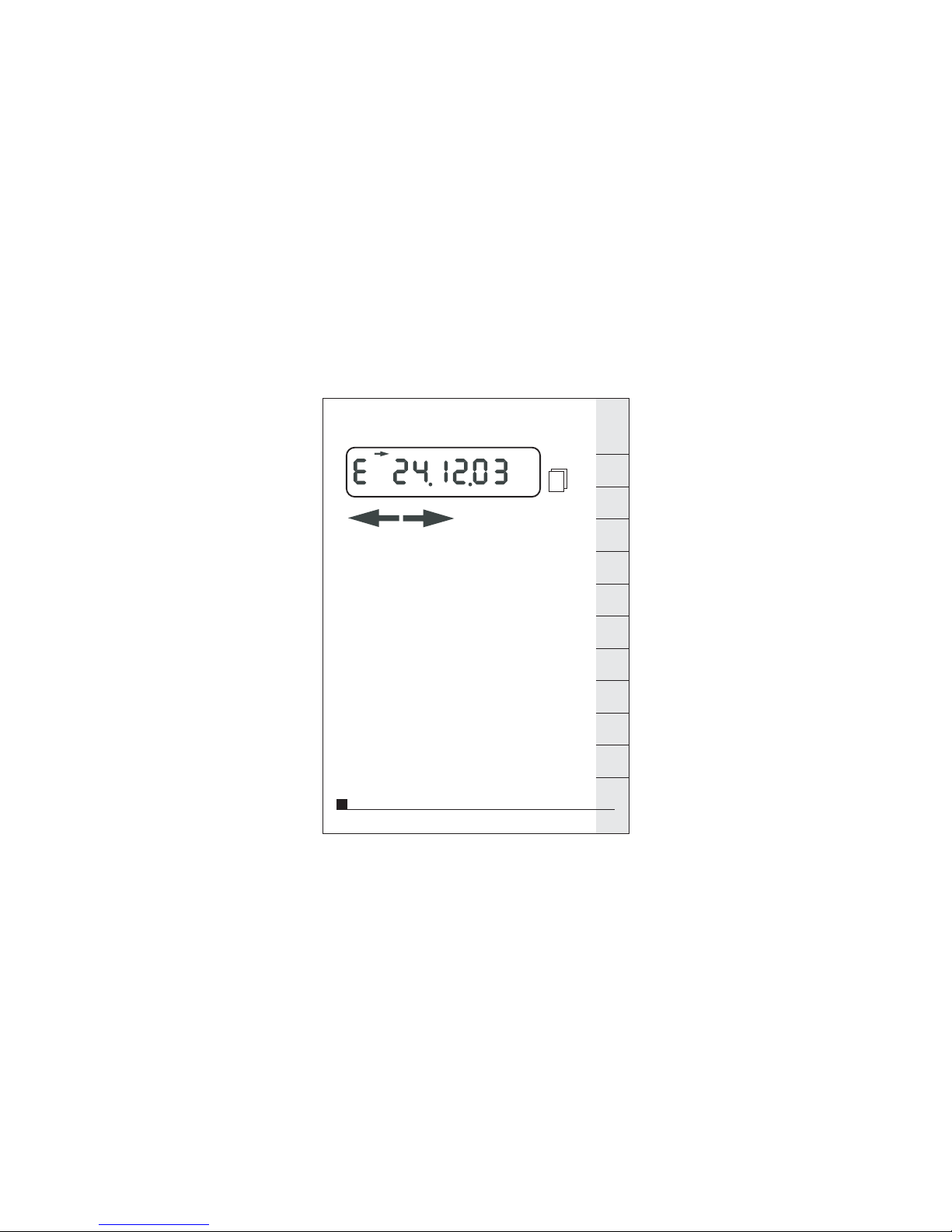

(10) Date of error
m
3
31
The display only appears, when the heat meter
has a major functional fault.
The date when the functional fault occurred is
displayed.
The arrow in the display indicates the direction
of flow.
(Arrow pointing to the right positive flow
Arrow pointing to the left - negative flow)
If the arrows are flashing you might have a
leakage (continuously water consumption
because of dripping taps, toilet flush or
something else).Thisdisplay appears after one
hour continuously flow and display disappears
automatic when the flow is interrupted.
Page 19
GB
19
Siemens Building Technologieselectronic GmbH – F 10105-4200/060105
Description of the error
Remarks
The meter should be replaced
with the next service.
3 Hardware error The meter must be replaced!
4 Device defect The meter must be replaced!
This interlock will be switched
off automatic at the beginning
of next month!
d Flow rate is too high (more than 4 x Q )
N
Please check installation condi-
tions!
If necessary install a meter with
a larger Q .
N
Low power, the end of the battery
lifetime is nearly reached
The meter was read out via the IrDA interface
more than 30 times per month.
More read outs via the IrDA interface are not
possible in the some month.
The device lost the power supply for a short
time. All settings are lost.
The meter must be replaced!
Error handling
Error code
F
2
b
Page 20
Siemens Building Technologieselectronic GmbH – F 10105-4200/060105
Vakatseite
