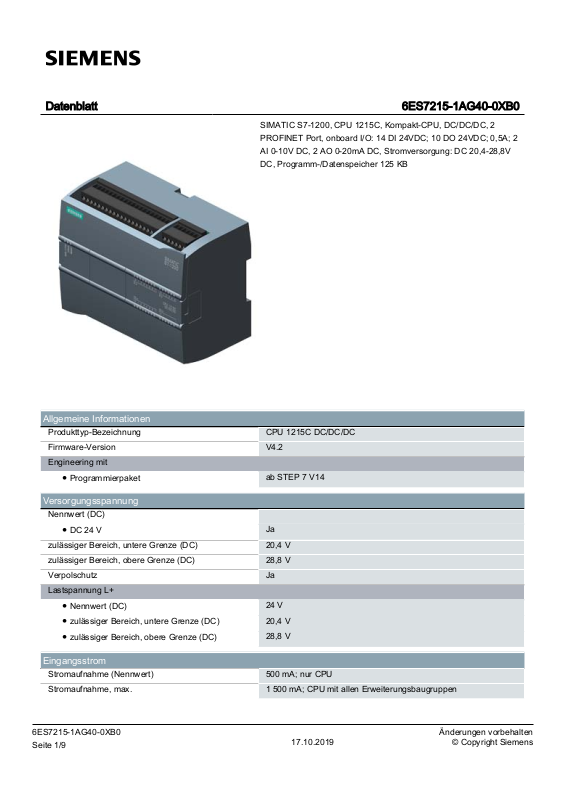

SIEMENS S7 1215C DC Datasheet

Datenblatt 6ES7215-1AG40-0XB0

9

SIMATIC S7-1200, CPU 1215C, Kompakt-CPU, DC/DC/DC, 2
PROFINET Port, onboard I/O: 14 DI 24VDC; 10 DO 24VDC; 0,5A; 2
AI 0-10V DC, 2 AO 0-20mA DC, Stromversorgung: DC 20,4-28,8V
DC, Programm-/Datenspeicher 125 KB

Allgemeine Informationen

Produkttyp-Bezeichnung CPU 1215C DC/DC/DC
Firmware-Version V4.2
Engineering mit

● Programmierpaket

ab STEP 7 V14

Versorgungsspannung

Nennwert (DC)

● DC 24 V
zulässiger Bereich, untere Grenze (DC) 20,4V
zulässiger Bereich, obere Grenze (DC) 28,8V
Verpolschutz Ja
Lastspannung L+

● Nennwert (DC)

● zulässiger Bereich, untere Grenze (DC)

● zulässiger Bereich, obere Grenze (DC)

Ja

24V

20,4V

28,8V

Eingangsstrom

Stromaufnahme (Nennwert) 500mA; nur CPU
Stromaufnahme, max. 1500mA; CPU mit allen Erweiterungsbaugruppen

6ES7215-1AG40-0XB0 Änderungen vorbehalten
Seite 1/

17.10.2019 © Copyright Siemens

Einschaltstrom, max. 12A; bei DC 28,8 V

9

I²t 0,5A²·s

Ausgangsstrom

für Rückwandbus (DC 5 V), max. 1600mA; max. DC 5 V für SM und CM

Geberversorgung

24 V-Geberversorgung

● 24 V

L+ minus 4 V DC min.

Verlustleistung

Verlustleistung, typ. 12W

Speicher

Arbeitsspeicher

● integriert

● erweiterbar
Ladespeicher

● integriert

● steckbar (SIMATIC Memory Card), max.
Pufferung

● vorhanden

● wartungsfrei

● ohne Batterie

125kbyte

Nein

4Mbyte

mit SIMATIC Memory Card

Ja

Ja

Ja

CPU-Bearbeitungszeiten

für Bitoperationen, typ. 0,08µs; / instruction
für Wortoperationen, typ. 1,7µs; / instruction
für Gleitpunktarithmetik, typ. 2,3µs; / instruction

CPU-Bausteine

Anzahl Bausteine (gesamt) DBs, FCs, FBs, Zähler und Timer. Die maximale Anzahl

adressierbarer Bausteine reicht von 1 bis 65535. Es besteht keine
Einschränkung, Nutzung des gesamten Arbeitsspeichers

OB

● Anzahl, max.

Begrenzung nur durch Arbeitsspeicher für Code

Datenbereiche und deren Remanenz

remanenter Datenbereich (inklusive Zeiten, Zähler,
Merker), max.

Merker

● Anzahl, max.

10kbyte

8kbyte; Größe des Merkerbereichs

Adressbereich

Prozessabbild

● Eingänge, einstellbar

● Ausgänge, einstellbar

1kbyte

1kbyte

6ES7215-1AG40-0XB0 Änderungen vorbehalten
Seite 2/

17.10.2019 © Copyright Siemens

Hardware-Ausbau

9

Anzahl Baugruppen je System, max. 3 Communication Module, 1 Signal Board, 8 Signal Module

Uhrzeit

Uhr

● Hardware-Uhr (Echtzeituhr)

● Pufferungsdauer

● Abweichung pro Tag, max.

Ja

480h; typisch

±60 s/Monat bei 25 °C

Digitaleingaben

Anzahl der Eingänge 14; integriert

● davon für technologische Funktionen nutzbare

Eingänge
M/P-lesend Ja
Anzahl gleichzeitig ansteuerbarer Eingänge

alle Einbaulagen

— bis 40 °C, max.

Eingangsspannung

● Nennwert (DC)

● für Signal "0"

● für Signal "1"

Eingangsverzögerung (bei Nennwert der Eingangsspannung)

für Standardeingänge

— parametrierbar

— bei "0" nach "1", min.

— bei "0" nach "1", max.

für Alarmeingänge

— parametrierbar

für Technologische Funktionen

— parametrierbar

Leitungslänge

● geschirmt, max.

● ungeschirmt, max.

6; HSC (High Speed Counting)

14

24V

DC 5 V bei 1 mA

DC 15 V bei 2,5 mA

0,2 ms, 0,4 ms, 0,8 ms, 1,6 ms, 3,2 ms, 6,4 ms und 12,8 ms,
wählbar in 4er Gruppen

0,2ms

12,8ms

Ja

Einphasig: 3 @ 100 kHz & 3 @ 30 kHz, Differenziell: 3 @ 80 kHz
& 3 @ 30 kHz

500m; 50 m für technologische Funktionen

300m; für technologische Funktionen: Nein

Digitalausgaben

Anzahl der Ausgänge 10

● davon schnelle Ausgänge
Begrenzung der induktiven Abschaltspannung auf L+ (-48 V)
Schaltvermögen der Ausgänge

● bei ohmscher Last, max.

● bei Lampenlast, max.
Ausgangsspannung

6ES7215-1AG40-0XB0 Änderungen vorbehalten
Seite 3/

4; 100 kHz Impulsfolge

0,5A

5W

17.10.2019 © Copyright Siemens

● für Signal "0", max.

9

● für Signal "1", min.
Ausgangsstrom

● für Signal "1" Nennwert

● für Signal "0" Reststrom, max.
Ausgangsverzögerung bei ohmscher Last

● "0" nach "1", max.

● "1" nach "0", max.
Schaltfrequenz

● der Impulsausgänge, bei ohmscher Last, max.
Relaisausgänge

● Anzahl Relaisausgänge
Leitungslänge

● geschirmt, max.

● ungeschirmt, max.

Analogeingaben

Anzahl Analogeingänge 2
Eingangsbereiche

● Spannung
Eingangsbereiche (Nennwerte), Spannungen

● 0 bis +10 V

● Eingangswiderstand (0 bis 10 V)
Leitungslänge

● geschirmt, max.

0,1V; mit 10 kOhm Last

20 V

0,5A

0,1mA

1µs

5µs

100kHz

0

500m

150m

Ja

Ja

≥100 KOhm

100m; verdreht und geschirmt

Analogausgaben

Anzahl Analogausgänge 2
Ausgangsbereiche, Strom

● 0 bis 20 mA

Analogwertbildung für die Eingänge

Integrations- und Wandlungszeit/Auflösung pro Kanal

● Auflösung mit Übersteuerungsbereich (Bit

inklusive Vorzeichen), max.

● Integrationszeit parametrierbar

● Wandlungszeit (pro Kanal)

Analogwertbildung für die Ausgänge

Integrations- und Wandlungszeit/Auflösung pro Kanal

● Auflösung mit Übersteuerungsbereich (Bit

inklusive Vorzeichen), max.

Geber

Anschließbare Geber

Ja

10bit

Ja

625µs

10bit

6ES7215-1AG40-0XB0 Änderungen vorbehalten
Seite 4/

17.10.2019 © Copyright Siemens

● 2-Draht-Sensor

9

Ja

1. Schnittstelle

Schnittstellentyp PROFINET
Physik Ethernet
potenzialgetrennt Ja
automatische Ermittlung der

Übertragungsgeschwindigkeit
Autonegotiation Ja
Autocrossing Ja
Schnittstellenphysik

● Anzahl der Ports

● integrierter Switch
Protokolle

● PROFINET IO-Controller

● PROFINET IO-Device

● SIMATIC-Kommunikation

● Offene IE-Kommunikation

● Webserver

● Medienredundanz
PROFINET IO-Controller

● Übertragungsgeschwindigkeit, max.

Dienste

— PG/OP-Kommunikation

— S7-Routing

— Taktsynchronität

— Offene IE-Kommunikation

— IRT

— MRP

— MRPD

— PROFIenergy

— Priorisierter Hochlauf

— Anzahl IO-Devices mit priorisiertem
Hochlauf, max.

— Anzahl anschließbarer IO-Device, max.

— Anzahl anschließbarer IO-Device für RT,
max.

— davon in Linie, max.

— Aktivieren/Deaktivieren von IO-Devices

— Anzahl gleichzeitig
aktivierbarer/deaktivierbarer IO-Devices, max.

Ja

2

Ja

Ja

Ja

Ja

Ja

Ja

Ja; als MRP-Client

100Mbit/s

Ja

Ja

Nein

Ja

Nein

Ja; als MRP-Client

Nein

Nein

Ja

16

16

16

16

Ja

8

6ES7215-1AG40-0XB0 Änderungen vorbehalten
Seite 5/

17.10.2019 © Copyright Siemens

— Aktualisierungszeit

9

PROFINET IO-Device

Dienste

— PG/OP-Kommunikation

— S7-Routing

— Taktsynchronität

— Offene IE-Kommunikation

— IRT

— MRP

— MRPD

— PROFIenergy

— Shared Device

— Anzahl IO-Controller bei Shared Device,
max.

Der Minimalwert der Aktualisierungszeit ist auch abhängig vom
eingestellten Kommunikationsanteil für PROFINET IO, von der
Anzahl der IO-Devices und der projektierten Nutzdaten.

Ja

Ja

Nein

Ja

Nein

Ja; als MRP-Client

Nein

Ja

Ja

2

Protokolle

PROFINET IO Ja
PROFIBUS Ja; CM 1243-5 (Master) oder CM 1242-5 (Slave) erforderlich
AS-Interface Ja; CM 1243-2 notwendig
Protokolle (Ethernet)

● TCP/IP

● DHCP

● SNMP

● DCP

● LLDP
Offene IE-Kommunikation

● TCP/IP

— Datenlänge, max.

● ISO-on-TCP (RFC1006)

— Datenlänge, max.

● UDP

— Datenlänge, max.

Webserver

● unterstützt

● anwenderdefinierte Webseiten
Weitere Protokolle

● MODBUS

Ja

Nein

Ja

Ja

Ja

Ja

8kbyte

Ja

8kbyte

Ja

1472byte

Ja

Ja

Ja

Kommunikationsfunktionen

S7-Kommunikation

● unterstützt

6ES7215-1AG40-0XB0 Änderungen vorbehalten
Seite 6/

Ja

17.10.2019 © Copyright Siemens

● als Server

9

● als Client

● Nutzdaten pro Auftrag, max.
Anzahl Verbindungen

● gesamt

Test- Inbetriebnahmefunktionen

Status/Steuern

● Status/Steuern Variable

● Variablen

Forcen

● Forcen
Diagnosepuffer

● vorhanden
Traces

● Anzahl projektierbarer Traces

● Speichergröße je Trace, max.

Alarme/Diagnosen/Statusinformationen

Diagnoseanzeige LED

● RUN/STOP-LED

● ERROR-LED

● MAINT-LED

Ja

Ja

siehe Online-Hilfe (S7 communication, User data size)

16; dynamisch

Ja

Ein-/Ausgänge, Merker, DB, Peripherieein-/ausgänge, Zeiten,
Zähler

Ja

Ja

2

512kbyte

Ja

Ja

Ja

Integrierte Funktionen

Anzahl Zähler 6
Zählfrequenz (Zähler) max. 100kHz
Frequenzmessung Ja
gesteuertes Positionieren Ja
Anzahl lagegeregelte Positionierachsen, max. 8
Anzahl Positionierachsen über Puls-Richtungs-

Schnittstelle
PID-Regler Ja
Anzahl Alarmeingänge 4
Anzahl Impulsausgänge 4
Grenzfrequenz (Impuls) 100kHz

4; mit integrierten Ausgängen

Potenzialtrennung

Potenzialtrennung Digitaleingaben

● Potenzialtrennung Digitaleingaben

● zwischen den Kanälen, in Gruppen zu
Potenzialtrennung Digitalausgaben

● Potenzialtrennung Digitalausgaben

● zwischen den Kanälen

Nein

1

Ja

Nein

6ES7215-1AG40-0XB0 Änderungen vorbehalten
Seite 7/

17.10.2019 © Copyright Siemens

● zwischen den Kanälen, in Gruppen zu

9

1

EMV

Störfestigkeit gegen leitungsgeführte Störgrößen, induziert durch hochfrequente Felder

● Störfestigkeit gegen Hochfrequenzeinstrahlung

nach IEC 61000-4-6

Emission von Funkstörungen nach EN 55 011

● Grenzwertklasse A, für den Einsatz im

Industriebereich

● Grenzwertklasse B, für den Einsatz in

Wohngebieten

Ja

Ja; Gruppe 1

Ja; wenn durch geeignete Maßnahmen gewährleistet wird, dass
die Grenzwerte für Klasse B nach EN 55011 eingehalten werden

Schutzart und Schutzklasse

Schutzart nach EN 60529

● IP20

Ja

Normen, Zulassungen, Zertifikate

CE-Kennzeichen Ja
UL-Zulassung Ja
cULus Ja
FM-Zulassung Ja
RCM (former C-TICK) Ja
KC-Zulassung Ja
Schiffbau-Zulassung Ja

Umgebungsbedingungen

Freier Fall

● Fallhöhe, max.
Umgebungstemperatur im Betrieb

● min.

● max.

● waagerechte Einbaulage, min.

● waagerechte Einbaulage, max.

● senkrechte Einbaulage, min.

● senkrechte Einbaulage, max.
Umgebungstemperatur bei Lagerung/Transport

● min.

● max.
Luftdruck nach IEC 60068-2-13

● Betrieb, min.

● Betrieb, max.

● Lagerung/Transport, min.

● Lagerung/Transport, max.

0,3m; fünfmal, in Versandverpackung

-20°C

60°C; Anzahl gleichzeitig eingeschalteter Ein- bzw. Ausgänge: 7
bzw. 5 (keine benachbarten Punkte) bei 60 °C horizontal oder 50
°C vertikal, 14 bzw. 10 bei 55 °C horizontal oder 45 °C vertikal

-20°C

60°C

-20°C

50°C

-40°C

70°C

795hPa

1080hPa

660hPa

1080hPa

6ES7215-1AG40-0XB0 Änderungen vorbehalten
Seite 8/

17.10.2019 © Copyright Siemens

Höhe im Betrieb bezogen auf Meeresspiegel

9

● Aufstellungshöhe, min.

● Aufstellungshöhe, max.
Relative Luftfeuchte

● Betrieb, max.
Schwingungen

● Schwingfestigkeit während Betrieb gemäß IEC

60068-2-6

● Betrieb, geprüft nach IEC 60068-2-6
Schockprüfung

● geprüft nach IEC 60068-2-27

Schadstoff-Konzentrationen

● SO2 bei RH < 60% ohne Kondensation

Projektierung

Programmierung

Programmiersprache

— KOP

— FUP

— SCL

Know-how-Schutz

● Anwenderprogrammschutz/Passwortschutz

● Kopierschutz

● Bausteinschutz
Zugriffschutz

● Schutzstufe: Schreibschutz

● Schutzstufe: Schreib-/Leseschutz

● Schutzstufe: Complete Protection
Zykluszeitüberwachung

● einstellbar

-1000m

2000m

95%; keine Betauung

2 g (m/s²) Wandmontage, 1 g (m/s²) DIN Hutschiene

Ja

Ja; IEC 68, Teil 2-27; Halbsinus: Stärke des Stoßes 15 g
(Scheitelwert), Dauer 11 ms

S02: < 0.5 ppm; H2S: < 0.1 ppm; RH < 60% kondensationsfrei

Ja

Ja

Ja

Ja

Ja

Ja

Ja

Ja

Ja

Ja

Maße

Breite 130mm
Höhe 100mm
Tiefe 75mm

Gewichte

Gewicht, ca. 500g

letzte Änderung:

6ES7215-1AG40-0XB0 Änderungen vorbehalten
Seite 9/

14.10.2019

17.10.2019 © Copyright Siemens
