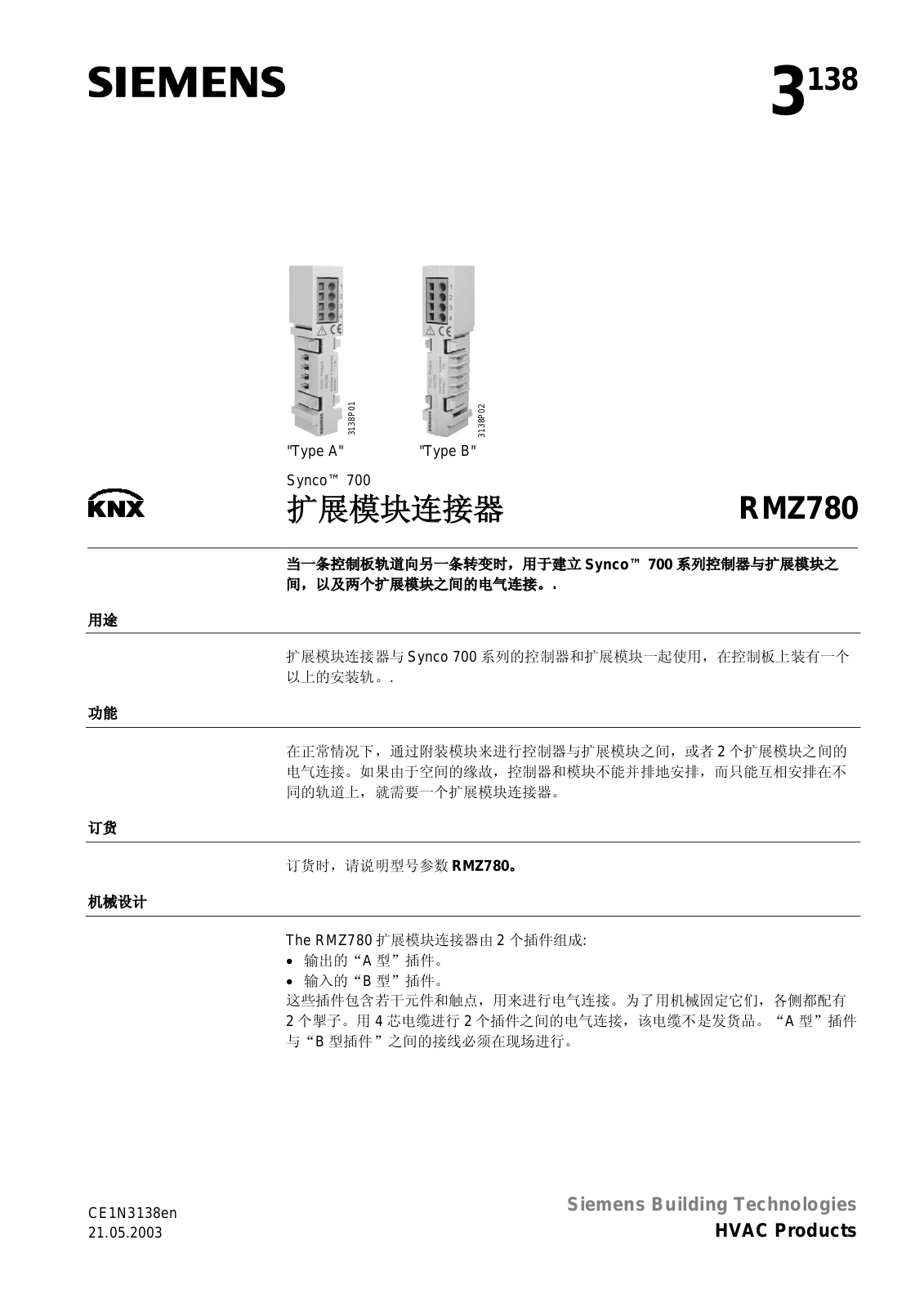

Siemens RMZ780 User Manual

138

3

3138P01

"Type A" "Type B"
Synco™ 700

用途

功能

扩展模块连接器

当一条控制板轨道向另一条转变时，用于建立 Synco™ 700 系列控制器与扩展模块之
间，以及两个扩展模块之间的电气连接。.

扩展模块连接器与 Synco 700 系列的控制器和扩展模块一起使用，在控制板上装有一个
以上的安装轨。.

在正常情况下，通过附装模块来进行控制器与扩展模块之间，或者 2 个扩展模块之间的
电气连接。如果由于空间的缘故，控制器和模块不能并排地安排，而只能互相安排在不
同的轨道上，就需要一个扩展模块连接器。

3138P02

RMZ780

订货

机械设计

CE1N3138en

21.05.2003

订货时，请说明型号参数 RMZ780。

The RMZ780 扩展模块连接器由 2个插件组成:

• 输出的“A 型”插件。

• 输入的“B 型”插件。

这些插件包含若干元件和触点，用来进行电气连接。为了用机械固定它们，各侧都配有
2 个掣子。用 4芯电缆进行 2 个插件之间的电气连接，该电缆不是发货品。“A 型”插件
与“B 型插件”之间的接线必须在现场进行。

Siemens Building Technologies

HVAC Products

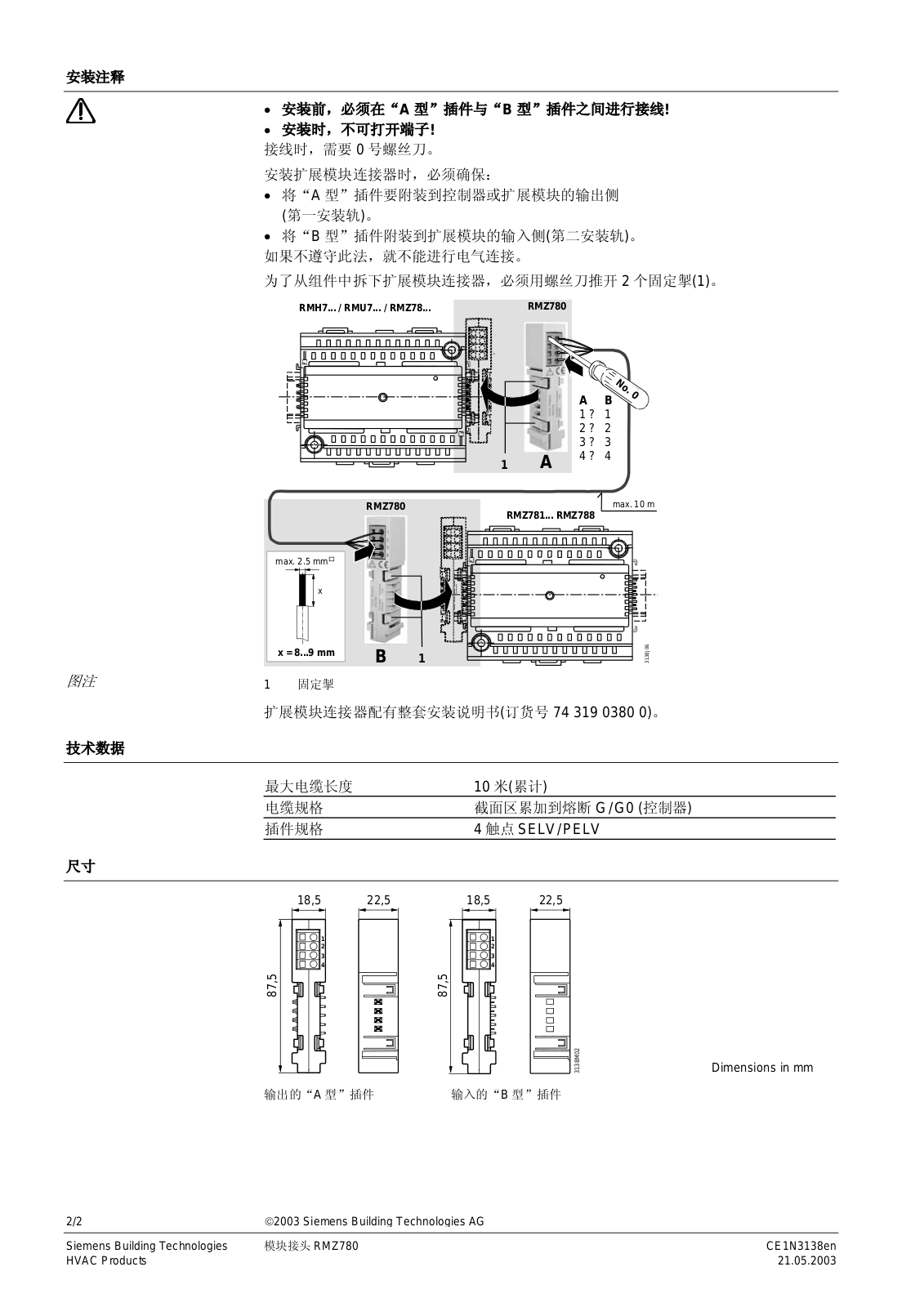

安装注释

• 安装前，必须在“A 型”插件与“B 型”插件之间进行接线!

• 安装时，不可打开端子!

接线时，需要 0 号螺丝刀。
安装扩展模块连接器时，必须确保：

• 将“A 型”插件要附装到控制器或扩展模块的输出侧
(第一安装轨)。

• 将“B 型”插件附装到扩展模块的输入侧(第二安装轨)。

如果不遵守此法，就不能进行电气连接。
为了从组件中拆下扩展模块连接器，必须用螺丝刀推开 2 个固定掣(1)。

RMH7... / RMU7... / RMZ78...

RMZ780

RMZ780

A

1

RMZ781... RMZ788

A B

1 ? 1
2 ? 2
3 ? 3
4 ? 4

N

o

.

0

max. 10 m

图注

技术数据

尺寸

max. 2.5 mm

x

x = 8...9 mm

B

1

3138J06

1 固定掣

扩展模块连接器配有整套安装说明书(订货号 74 319 0380 0)。

最大电缆长度 10 米(累计)
电缆规格 截面区累加到熔断 G/G0 (控制器)
插件规格 4触点 SELV/PELV

18,5 22,5 18,5

1
2

3
4

87,5

1
2

3
4

87,5

22,5

3138M02

Dimensions in mm

输出的“A 型”插件 输入的“B 型”插件

2/2
Siemens Building Technologies 模块接头 RMZ780 CE1N3138en

HVAC Products 21.05.2003
