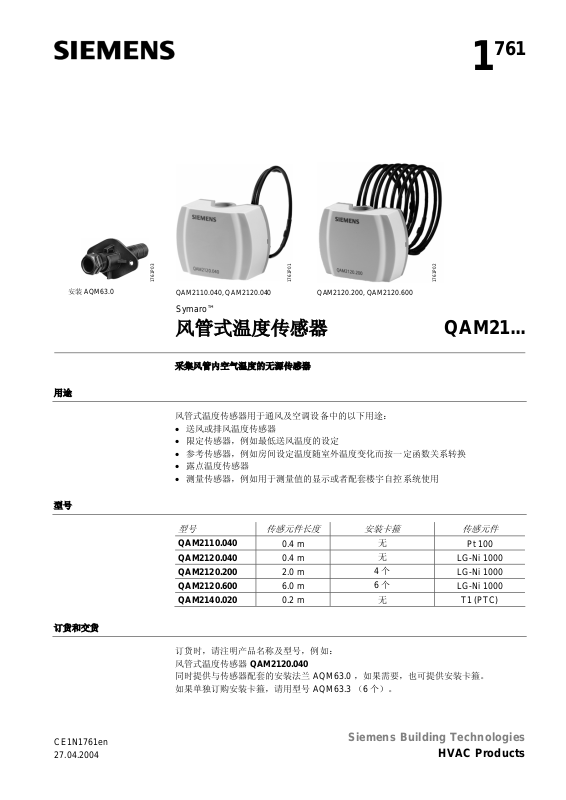

761
1
1761P03
安装 AQM63.0
Symaro™
QAM2110.040, QAM2120.040 QAM2120.200, QAM2120.600
风管式温度传感器
采集风管内空气温度的无源传感器
用途
风管式温度传感器用于通风及空调设备中的以下用途：
• 送风或排风温度传感器
• 限定传感器，例如最低送风温度的设定
• 参考传感器，例如房间设定温度随室外温度变化而按一定函数关系转换
• 露点温度传感器
• 测量传感器，例如用于测量值的显示或者配套楼宇自控系统使用
型号
型号
QAM2110.040
QAM2120.040
QAM2120.200
QAM2120.600
QAM2140.020
1761P01
传感元件长度
0.4 m
0.4 m
2.0 m
6.0 m
0.2 m
1761P02
QAM21...
安装卡箍
无
无
4 个
6 个
无
LG-Ni 1000
LG-Ni 1000
LG-Ni 1000
传感元件
Pt 100
T1 (PTC)
订货和交货
CE1N1761en
27.04.2004
订货时，请注明产品名称及型号，例如：
风管式温度传感器 QAM2120.040
同时提供与传感器配套的安装法兰 AQM63.0 ，如果需要，也可提供安装卡箍。
如果单独订购安装卡箍，请用型号 AQM63.3 （6 个）。
Siemens Building Technologies
HVAC Products
设备兼容
功能
所有系统或设备都能够获取和处理传感器的无源 Pt 100, LG-Ni 1000或 T1 输出信
号。
传感器通过传感元件的阻值随温度变化而成函数方式变化来获取温度值。 温度信号
输入至相应的控制器用作进一步处理。
传感元件
LG-Ni 1000
Pt 100
T1 (PTC)
图例
特性曲线： 精度：
[Ω]
R
[K]
∆ϑ
[癈 ]
1811D05
[癈]
ϑ
1771D01
ϑ
ϑ
2.0
1.0
0.0
−1.0
2.0
−
−50−40−30−
∆ϑ
0.8
0.4
0.0
−0.4
−0.8
−50−40−30−
[K]
∆ϑ
5.0
4.0
3.0
2.0
1.0
0.0
1.0
−
−2.0
−3.0
−4.0
5.0
−
−40−30−
[K]
1400
1200
1000
800
600
−
50
−40−30−20−
10 01020304050607080
[Ω]
R
140
120
100
80
60
50
−
−40−30−20−
10 01020304050607080
[Ω]
R
3200
3000
2800
2600
2400
2200
2000
1800
1600
1400
−40−30−20−
10 0 10 20 30 40 50 60 70 80
R 电阻值，欧姆
ϑ 温度，摄氏度
∆ϑ 温差，开氏温度
1864D01
[癈]
20 −10 0 10 20 30 40 50 60 70
20
−10 01020304050607080
20 −10 0 10 20 30 40 50 60 70
1771D02
ϑ
80
[癈 ]
1811D06
ϑ
[癈]
1864D02
ϑ
80
[癈 ]
2/4
Siemens Building Technologies Duct temperature sensors QAM21... CE1N1761en
HVAC Products 27.04.2004
构造设计
安装注意事项
安装位置
风管式温度传感器包括以下元件：
• 两个可组合的塑料外壳，包括接线端和可拆卸面板
• 灵活的传感元件测量平均温度
拆下面板后可以看到接线端。电线接入可以通过一个金属扣眼，如有需要，这个金属扣
眼可以被放置在电线接入密封管内 M16 (IP 54)。
接上安装法兰后，传感器可以安装在法兰上 6 个不同的位置，以保证传感器外壳始终位
于绝缘层外部 70mm 处。2 或 6米长的传感元件通过传感器配有的安装卡箍帮助穿过风
管。
•
用于送风温度控制：
若送风机位于最后一个空气处理单元之后，则传感器安装于风机
下游。若不是，则传感器安装位置与最后一个空气处理单元保证至少 0.5m 的距离。
•
作为用于送风温度控制的限定传感器：
•
用于露点温度控制：
紧靠在空气加湿器的喷水挡板后
尽量靠近通往房间的空气出口
用手将传感元件弯曲，使之成对角线方式穿过风管，或使传感元件有规则的贯穿整
个风管截面。传感元件不可与风管壁接触。
安装说明书随传感器一同提供。
允许：
不允许：
安装示例
技术参数
传感器参数
防护数据
m
m
0
0
2
.
n
i
m
测量范围
1
2
m
m
0
7
.
x
a
m
1761Z05
A
1761Z07
− 50...+ 80 °C
传感元件 参见“型号表”
传感元件
长度
最小弯曲半径
参见“型号表”
10 mm
时间常数 30 s 在 2 m/s
时滞时间
<1 s
测量精确度 参见“功能”
安装保护标准
带电线输入密封管 M 16 x 1.5
IP 42 to IEC 529
IP 54 to IEC 529 (not included as standard)
安全等级 III to EN 60 730 (只适用于 SELV 或 PELV)
1761Z03
A
1761Z09
3/4
Siemens Building Technologies Duct temperature sensors QAM21... CE1N1761en
HVAC Products 27.04.2004
电气连接
e
环境条件
原料和颜色
重量
螺丝连接端子 1 x 2.5 mm2 或 2 x 1.5 mm
电线输入
金属扣眼
电线输入密封管
允许连线长度 参见相关控制器技术资料
工作
气候条件
温度（室内）
湿度（室内）
运输
气候条件
温度
湿度
机械条件
传感元件 铜，聚烯烃
底座 聚碳酸酯， RAL 7001 (银灰)
面板 聚碳酸酯, RAL 7035 (浅灰)
安装法兰 PA 66 (黑)
卡箍 PA-GF 35 (黑)
包装 褶皱纸板
包括包装
QAM2110.040
QAM2120.040
QAM2120.200
QAM2120.600
QAM2140.020
5.5...7.2 mm 直径线缆
M 16 x 1.5 可以匹配
符合 IEC 721-3-3
3K5 等级
–40...+ 70 °C
5...95 % r. h.
符合 IEC 721-3-2
2K3 等级
–25...+ 70 °C
<95 % r. h.
2M2 等级
约 0.15 kg
约 0.15 kg
约 0.30 kg
约 0.53 kg
约 0.15 kg
2
内部图表
尺寸 (单位：毫米)
BM
1761G01
80
31
3,7
601
内部图表适用于本技术资料中所有类型的风管式温度传感器。
连线是可以互换的
?6
?40
106
50
80
Type
?20
QAM2110.040
QAM2120.040
QAM2120.200
QAM2120.600
QAM2140.020
L1 L2
max. min.
979737400
400
2000
6000
97
97
97 37200
37
37
37
60
21
1761M01
L2
L1
Drilling template
4/4
Siemens Building Technologies Duct temperature sensors QAM21... CE1N1761en
HVAC Products 27.04.2004
© 2004 Siemens Building Technologies AG Subject to chang
