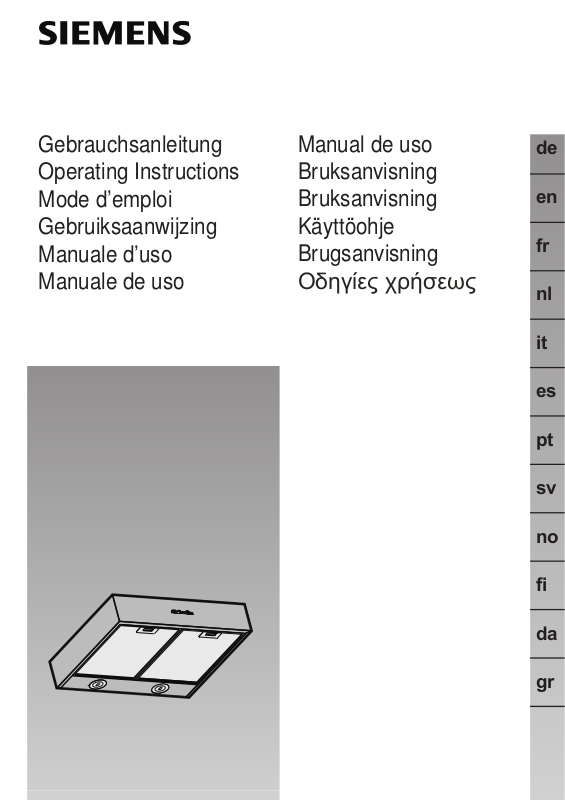

Page 1

Gebrauchsanleitung

Manual de uso

Operating Instructions Mode d’emploi Gebruiksaanwijzing Manuale d’uso Manuale de uso

Bruksanvisning Bruksanvisning Käyttöohje Brugsanvisning

ПдзгЯет чсЮуещт

Page 2

de Seite 3-8 en page 9-14 fr page 15-20

pagina

página

21-26

27-32

33-38

39-44

nl it es pt sv sida 45-50 no side 51-56 fi sivu 57-62 da side 63-68 gr УелЯдб 69-74

Page 3

Gebrauchsanleitung

Gerätebeschreibung

Schalter

Filtergitter

Licht/Lüfter

Beleuchtung

Betriebsarten

Abluftbetrieb:

❑ Der Lüfter der Dunstabzugshaube saugt

den Küchendunst an und leitet ihn durch den Fettfilter ins Freie.

❑ Der Fettfilter nimmt die fettigen

Bestandteile des Küchendunstes auf.

❑ Die Küche bleibt weitgehend frei von Fett

und Geruch.

Umluftbetrieb:

❑ Hierzu muss ein Aktivkohlefilter einge

baut werden (siehe Filter und Wartung).

Das komplette Montage-Set sowie die

Ersatzfilter können Sie beim Fachhandel erwerben. Die entsprechenden Zubehör-Nummern finden Sie am Ende dieser Gebrauchsanleitung.

❑ Der Lüfter der Dunstabzugshaube saugt

den Küchendunst an und leitet ihn durch den Fett- und Aktivkohlefilter gereinigt in die Küche zurück.

❑ Der Fettfilter nimmt die fettigen

Bestandteile des Küchendunstes auf.

❑ Der Aktivkohlefilter bindet die

Geruchsstoffe.

Wird kein Aktivkohlefilter eingebaut,

können keine Geruchsstoffe des Küchendunstes gebunden werden.

Page 4

Vor dem ersten Benutzen

Wichtige Hinweise:

❑ Diese Gebrauchsanleitung gilt für

mehrere Geräte-Ausführungen. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen.

❑ Diese Dunstabzugshaube entspricht den

einschlägigen Sicherheitsbestimmungen. Reparaturen dürfen nur von Fachkräften durchgeführt werden.

Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

❑ Bevor Sie das neue Gerät benutzen,

lesen Sie bitte sorgfältig die Gebrauchsanleitung. Sie enthält wichtige Informationen für Ihre Sicherheit sowie zum Gebrauch und zur Pflege des Gerätes.

❑ Bewahren Sie die Gebrauchs- und

Montageanleitung ggf. für einen Nachbesitzer gut auf.

Verpackungsmaterial ordnungsgemäß

entsorgen (siehe Montageanleitung).

Diese Dunstabzugshaube ist nur für den

Betrieb in Haushalten bestimmt.

Vor Beginn sämtlicher Reinigungs- oder

Wartungsarbeiten muss das Gerät durch Ziehen des Steckers oder Betätigen des Hauptschalters der Wohnung vom Stromnetz getrennt werden.

Kinder nicht mit dem Gerät spielen

lassen. Erwachsene und Kinder dürfen nie

unbeaufsichtigt das Gerät betreiben, – wenn sie körperlich oder geistig dazu nicht

in der Lage sind, – oder wenn ihnen Wissen und Erfahrung

fehlen, das Gerät richtig und sicher zu bedienen.

Der Raum muss über eine hinreichende

Belüftung verfügen, wenn die Dunstabzugshaube mit anderen gas- oder brennstoffbetriebenen Geräten gleichzeitig verwendet wird.

Bei gleichzeitigem Betrieb der

Dunstabzugshaube im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck nicht größer als 4 Pa (4 x 10

Die angesaugte Luft darf nicht in Rohre

geleitet werden, die für die Ableitung der Abgase von gas- oder brennstoffbetriebenen Geräten genutzt werden.

Es ist strengstens verboten, unter der

Haube mit offener Flamme zu kochen.

Eine offene Flamme beschädigt die

Filter und kann Brände verursachen, daher ist dies in jedem Fall zu vermeiden.

Das Frittieren muss unter Aufsicht

erfolgen, um zu vermeiden, dass das überhitzte Öl Feuer fängt.

In Bezug auf technische und

Sicherheitsmaßnahmen für die Ableitung der Abluft sind die Vorschriften der zuständigen örtlichen Behörden strengstens einzuhalten.

Die Haube muss regelmäßig innen und

außen gereinigt werden (MINDESTENS EINMAL IM MONAT, diesbezüglich sind in jedem Fall die ausdrücklichen Angaben in der Wartungsanleitung dieses Handbuchs zu beachten).

Eine Nichtbeachtung der Vorschriften

zur Reinigung der Haube sowie zur Auswechselung und Reinigung der Filter führt zu Brandgefahr.

-5

bar) sein.

Die Dunstabzugshaube niemals ohne

korrekt montiertes Gitter in Betrieb setzen!

Die Dunstabzugshaube darf NIEMALS

als Abstellfläche verwendet werden, sofern dies nicht ausdrücklich angegeben wird.

Page 5

Gas-Kochmulden / Gas-Herde

Betreiben Sie nicht alle Gas-

Kochstellen gleichzeitig über längere Zeit (max. 15 Minuten) bei höchster Wärmebelastung, sonst besteht Verbrennungsgefahr bei Berührung der Gehäuseoberflächen bzw. Gefahr der Beschädigung der Dunstabzugshaube. Beim Betrieb der Dunstabzugshaube über einem Gas-Kochfeld muss bei gleichzeitigem Betreiben von drei oder mehr GasKochstellen die Haube in der Maximalstufe betrieben werden.

❑ Beachten Sie, dass ein Großbrenner mit

mehr als 5 kW (Wok) der Leistung von 2 Gasbrennern entspricht.

❑ Betreiben Sie eine Gaskochstelle nie

ohne aufgesetztes Kochgeschirr. Regeln Sie die Flamme so, dass sie nicht über das Kochgeschirr hinausragt.

Betreiben Sie die Dunstabzugshaube

nur mit eingesetzten Lampen, um das Risiko eines Stromschlags zu vermeiden.

Es wird keinerlei Haftung übernommen

für Fehler, Schäden oder Brände des Gerätes, die durch Nichteinhaltung der in diesem Handbuch aufgeführten Anweisungen verschuldet wurden.

Page 6

Bedienen der Dunstabzugshaube

Filter und Wartung

Der Küchendunst wird am

wirkungsvollsten beseitigt durch: ❑ Einschalten der Dunstabzugshaube bei

Kochbeginn.

❑ Ausschalten der Dunstabzugshaube

erst einige Minuten nach Kochende.

Lüfterstufen

Beleuchtung Aus/Ein

Einschalten:

❑ Betätigen Sie die gewünschte Lüfterstufe.

Ausschalten:

❑ Drücken Sie die Taste auf 0 zurück.

Beleuchtung:

❑ Die Beleuchtung kann zu jeder Zeit

verwendet werden, auch wenn der Lüfter ausgeschaltet ist.

Hinweis ! Vor jeder Reinigung und Pflege ist die Dunstabzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos zu machen.

Fettfilter:

Zur Aufnahme der fettigen Bestandteile des Küchendunstes sind Metall-Fettfilter eingesetzt.

Die Filtermatten bestehen aus unbrennbarem Metall.

Achtung:

Bei zunehmender Sättigung mit fetthaltigen Rückständen erhöht sich die Entflammbarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden.

Wichtig:

Durch rechtzeitiges Reinigen der MetallFettfilter wird der Brandgefahr vorgebeugt, die durch Hitzestau beim Frittieren oder Braten entstehen kann.

Reinigen der Metall-Fettfilter:

❑ Bei normalem Betrieb (täglich 1 bis 2

Stunden) müssen die Metall-Fettfilter nach 8 bis 10 Wochen gereinigt werden.

❑ Das Reinigen kann in der

Geschirrspülmaschine erfolgen. Dabei ist eine leichte Verfärbung möglich.

❑ Der Filter muss locker in der

Geschirrspülmaschine liegen. Er darf nicht eingeklemmt sein.

Wichtig:

Stark gesättigte Metall-Fettfilter nicht zusammen mit Geschirr reinigen.

❑ Beim Reinigen von Hand, die Fettfilter in

heißer Spüllauge einweichen. Danach abbürsten, gut ausspülen und abtropfen lassen.

Page 7

Filter und Wartung

Aus- und Einbauen der Metall-Fettfilter:

1. Drücken Sie die Raste an den Fettfiltern in

Pfeilrichtung ein und klappen Sie die Fettfilter ab.

2. Reinigen Sie die Fettfilter.

3. Setzen Sie die gereinigten Fettfilter wieder

ein.

Aktivkohlefilter:

Zum Binden der Geruchsstoffe beim Umluftbetrieb.

Achtung:

Bei zunehmender Sättigung mit fetthaltigen Rückständen erhöht sich die Entflammbarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden.

Einbauen:

Durch Drehen der Knäufe O um 90° die Abdeckung W entfernen. In das dafür vorgesehene Fach den Kohlefilter einsetzen und ihn durch Drehen der Knäufe O um 90° befestigen, dann die Abdeckung wieder schließen.

Ersetzen Sie den Filter alle vier Monate. Ausbauen:

Der Ausbau erfolgt in umgekehrter Reihenfolge.

Wechsel der Aktivkohlefilter:

❑ Je nach der Benetzungsdauer des

Herdes und der Häfigkeit der Reinigung des Fettfilters tritt nach einer mehr oder weniger langen Benutzungsdauer die Sättigung des Aktivkohlefilters auf. Auf jeden Fall muß der Filtereinsatz mindestens alle 4 Monate ausgewechselt werden.Er kann NICHT gereinigt oder erneut aktiviert werden.

❑ Die Aktivkohlefilter sind im Fachhandel

erhältlich (siehe Sonderzubehör).

❑ Nur Originalfilter verwenden. Dadurch

wird die optimale Funktion gewährleistet.

Entsorgung der alten Aktivkohlefilter:

❑ Aktivkohlefilter enthalten keine

Schadstoffe. Sie können z. B. als Restmüll entsorgt werden.

Page 8

Reinigen und Pflegen

Auswechseln der Lampen

Dunstabzugshaube durch Ziehen des Netzsteckers bzw. Ausschalten der Sicherung stromlos machen.

❑ Beim Reinigen der Fettfilter die

zugänglichen Gehäuseteile von abgelagertem Fett reinigen. Dadurch wird der Brandgefahr vorgebeugt und die optimale Funktion bleibt erhalten.

❑ Zum Reinigen der Dunstabzugshaube

heiße Spüllauge oder mildes Fensterputzmittel verwenden.

❑ Kratzen Sie angetrocknete

Verschmutzung nicht ab, sondern weichen Sie diese mit einem feuchten Tuch auf.

❑ Keine scheuernden Mittel oder kratzende

Schwämme verwenden.

❑ Hinweis: Alkohol (Spiritus) nicht auf

Kunststoffflächen anwenden, es könnten matte Stellen entstehen.

Vorsicht! Küche ausreichend belüften, keine offene Flamme.

Den Schiebeschalter nur mit einem

weichen, feuchten Tuch reinigen (milde Spüllauge).

Keinen Edelstahlreiniger für den Schiebeschalter verwenden.

Edelstahloberflächen:

❑ Verwenden Sie einen milden nicht

scheuernden Edelstahlreiniger.

❑ Reinigen Sie nur in Schliffrichtung.

Hinweis: Vor Berühren der Lampen sich vergewissern, dass sie abgekühlt sind.

1. Schalten Sie die Dunstabzugshaube aus und machen Sie durch Ziehen des Netzsteckers oder Ausschalten der Sicherung die Dunstabzugshaube stromlos.

2. Lampenabdeckung mit einem Schraubenzieher entnehmen und entfernen.

3. Tauschen Sie die Lampe aus (handelsübliche Halogenlampen max. 20 Watt, Sockel G4).

4. Lampenabdeckung wieder montieren.

5. Stellen Sie durch Einstecken des

Netzsteckers oder durch Einschalten der Sicherung die Stromversorgung wieder her.

Edelstahloberflächen nicht mit

kratzenden Schwämmen und nicht mit sand, soda-, säure- oder chloridhaltigen Putzmitteln reinigen!

Aluminium-, Lack- und Kunststoffoberflächen:

❑ Verwenden Sie ein weiches, fusselfreies

Fenster- oder Microfasertuch.

❑ Keine trockenen Tücher verwenden. ❑ Verwenden Sie ein mildes

Fensterreinigungsmittel.

❑ Keine aggressiven, säure- oder

laugenhaltigen Reiniger verwenden.

❑ Keine Scheuermittel verwenden. 8

Störungen

Bei eventuellen Rückfragen oder Störungen, Kundendienst anrufen.

(Siehe Kundendienststellenverzeichnis). Bei Anruf bitte angeben:

E-Nr. FD Tragen Sie die Nummern in obige Felder ein.

Die Nummern sind auf dem Typenschild, nach Abnahme der Fettfilter, im Innenraum der Dunstabzugshaube zu finden.

Page 9

Operating Instructions

Appliance description

Light / fan

Filter grille

switches

Lighting

Operating modes

Exhaust-air mode:

❑ The extractor-hood fan extracts the

kitchen vapours and conveys them through the grease filter into the atmosphere.

❑ The grease filter absorbs the solid

particles in the kitchen vapours.

❑ The kitchen is kept almost free of grease

and odours.

Circulating-air mode:

❑ An activated carbon filter must be fitted

for this operating mode (see Filters and maintenance).

The complete installation set and

replacement filters can be obtained from specialist outlets.

The corresponding accessory numbers can be found at the end of these operating instructions.

❑ The extractor-hood fan extracts the

kitchen vapours which are purified in the grease filter and activated carbon filter and then conveyed back into the kitchen.

❑ The grease filter absorbs the grease

particles in the kitchen vapours.

❑ The activated carbon filter binds the

odorous substances.

If no activated carbon filter is

installed, it is not possible to bind the odorous substances in the cooking vapours.

Page 10

Before using for the first time

Important notes:

❑ The Instructions for Use apply to several

versions of this appliance. Accordingly, you may find descriptions of individual features that do not apply to your specific appliance.

❑ This extractor hood complies with all

relevant safety regulations. Repairs should be carried out by qualified

technicians only.

Improper repairs may put the user at considerable risk.

❑ Before using your appliance for the first

time, please read these Instructions for Use carefully. They contain important information concerning your personal safety as well as on use and care of the appliance.

❑ Please retain the operating and

installation instructions for a subsequent owner.

Dispose of packaging materials properly

(see Installation instructions).

This extractor hood is designed for

domestic use only.

Before any cleaning or maintenance

operation, disconnect the hood from the mains by removing the plug or disconnecting the home mains switch.

The appliance is not intended for use by

children or persons with impaired physical, sensorial or mental faculties, or if lacking in experience or know-how, unless they are under supervision or have been trained in the use of the appliance by a person responsible for their safety.

The premises must be sufficiently

ventilated, when the kitchen hood is used together with other gas combustion devices or other fuels.

The suctioned air must not be conveyed

into a conduit used for the disposal of the fumes generated by appliances that combust gases or other fuels.

The flaming of foods beneath the hood

itself is severely prohibited.

The use of exposed flames is

detrimental to the filters and may cause a fire risk, and must therefore be avoided in all circumstances.

Any frying must be done with care in

order to make sure that the oil does not overheat and burst into flames.

As regards the technical and safety

measures to be adopted for fume discharging it is important to closely follow the relations provided by the competent authorities.

The hood must be regularly cleaned on

both the inside and outside (AT LEAST ONCE A MONTH, it is in any event necessary to proceed in accordance with the maintenance instructions provided in this manual)..

Failure to follow the instructions as

concerns hood and filter cleaning will lead to the risk of fires.

Children should be monitored to ensure

that they do not play with the appliance.

Never use the hood without effectively

mounted grating.!

The hood must NEVER be used as a

support surface unless specifically indicated.

Page 11

Gas stoves and electric stoves

Do not use a gas hob with all the stoves

on and top-powered for more than 15 minutes, otherwise the surface of the cooker hood might risk overheating, thus causing burns in case of contact with the hood.

Furthermore the cooker hood might get damaged.

In case more than 3 gas stoves are used, the cooker hood must be used at top power.

❑ NB: a big stove having power higher than

5 KW (type WOK) corresponds to 2 standard stoves.

❑ Never use the gas stoves without any

pots. Adjust the flame so that it does not exceed the perimeter of the pot.

Do not use or leave the hood without

the lamp correctly mounted because of the possible risk of electric shocks.

We decline any responsibility for any

problems, damage or fires caused to the appliance as the result of the nonobservance of the instructions included in this manual.

Page 12

Operating procedure

Filters and maintenance

The most effective method of removing

vapours produced during cooking is to: ❑ Switch the ventilator ON as soon as you

begin cooking.

❑ Switch the ventilator OFF a few minutes

after you have finished cooking.

Ventilator settings

Light Off/On

Switching ON:

❑ Switch the desired fan setting.

Switching OFF: ❑ Switch back to 0. Lighting:

❑ The light can be switched on at any time,

even though the fan is switched off.

ATTENTION! Before performing any maintenance operation, isolate the hood from the electrical supply by switching off at the connector and removing the connector fuse.

Or if the appliance has been connected through a plug and socket, then the plug must be removed from the socket.

Grease filters:

Metal filters are used to trap the greasy element of the vapours that develop during cooking.

The filter mats are made from noncombustible metal.

Caution:

As the filter becomes more and more saturated with grease, not only does the risk of it catching fire increase but the efficiency of the extractor hood can also be adversely affected.

Important:

By cleaning the metal grease filters at appropriate intervals, the possibility of them catching fire as a result of a build-up of heat such as occurs when deep-fat frying or roasting is taking place, is reduced.

Cleaning the metal grease filters:

❑ In normal operation (1 to 2 hours daily),

the metal grease filter must be cleaned after 8 to 10 weeks.

❑ The filters can be cleaned in a

dishwasher. It is however possible that they will become slightly discoloured.

❑ The filter must be placed loosely, and

NOT wedged, in the dishwasher. Important: Metal filters that are saturated

with grease should not be washed together with other dishes etc.

❑ When cleaning the filters by hand, soak

them in hot soapy water first of all. Then brush the filters clean, rinse them thoroughly and leave the water to drain off.

Page 13

Filters and maintenance

Removing and inserting the metal grease filters:

1. Press the catch on the grease filters

inwards and fold the filters down.

2. Clean the filters.

3. Insert the clean filters back into the hood.

Activated carbon filter:

For neutralizing odours in recirculating mode.

Caution:

As the filter becomes more and more saturated with grease, there is an increased risk of fire and the function of the extractor hood may be impaired.

Mounting:

Remove the cover W by rotating the O knobs to 90° ,fit the filter inside and lock in place with the central knob O, then close the cover.

Removing the filter:

The filters are removed in reverse sequence.

Replacing the activated carbon filters:

❑ The saturation of the activated charcoal

occurs after more or less prolonged use, depending on the type of cooking and the regularity of cleaning of the grease filter.

In any case it is necessary to replace the cartridge at least every 4 mounths.

The carbon filter may NOT be washed or regenerated.

❑ The activated carbon filters are available

from specialist outlets (see Optional accessories).

❑ Use only original filters. The appliance

is then guaranteed to function perfectly.

Disposal of old activated carbon filters:

❑ Activated carbon filters do NOT contain

any harmful substances. They can therefore be disposed of as householder fuse.

Page 14

Cleaning and care

Replacing the light bulbs

Disconnect the extractor hood from the electricity supply by pulling out the mains plug or switching it off at the fuse box.

❑ At the same time as you clean the grease

filters, clean off any grease from all accessible parts of the housing. This significantly reduces the fire hazard and ensures that the extractor hood performs as effectively as possible.

❑ Use a hot detergent solution or a mild

window cleaner to clean the canopy of the extractor hood.

❑ Do not scrape off any dirt that has dried

on but loosen it up with a damp cloth.

❑ Do not use abrasive cleaning agents or

sponges that could cause scratches.

❑ Note: Do not use alcohol (spirit) on

plastic parts, otherwise the surface may become matt in appearance.

Caution: Ensure that the kitchen is adequately ventilated. Avoid naked flames!

Clean the sliding switch with a soft,

damp cloth (mild detergent solution) only. Do not use stainless steel polish on the

sliding switch.

Stainless steel surfaces:.

❑ Use a mild non-abrasive stainless steel

cleaner.

❑ Clean the surface in the same direction

as it has been ground and polished.

Do not use any of the following to clean

stainless steel surfaces: abrasive sponges, cleaning agents containing sand, soda, acid or chloride!

Aluminium and plastic surfaces:

❑ Use a soft, non-linting window cloth or

micro-fibre cloth.

❑ Do not use dry cloths. ❑ Use a mild window cleaning agent.. Do

not use aggressive, acidic or caustic cleaners.

❑ Do not use abrasive agents.

Warning! Prior to touching the light bulbs ensure they are cooled down.

1. Switch off the extractor hood and pull out the mains plug or switch off the electricity supply at the fuse box.

2. Remove the lamp cover, use a flat bladed screw driver as a lever.

3. Replace the bulb (use only Halogenlamp max. 20 Watt - G4 ).

4. Attach the lamp cover again.

5. Plug the appliance into the mains or

switch it on at the fuse box.

If you encounter a problem

If you have any questions or if a fault occurs, please call Customer Service. (See list of Customer Service representatives).

When you call, please quote the following:

E-Nr. FD

Enter the relevant numbers into the box above.

The E-Nr. (product no.) and FD (production date) are shown on the name plate which can be seen inside the extractor hood after the filter frame has been detached.

Page 15

Mode d’emploi

Description de l’appareil

Commutateur

Grille du filtre

Lumière/Ventilateur

Eclairage

Modes de fonctionnement

Air évacué à l’extérieur:

❑ Le ventilateur de la hotte aspire les buées

de cuisson qui traversent un filtre à graisse avant de regagner l’atmosphère extérieure.

❑ Ce filtre retient les particules grasses

solides en suspension dans les buées de cuisson.

❑ Les particules grasses ne se déposent

plus dans la cuisine, les odeurs de cuisson disparaissent.

Air recyclé:

❑ La hotte doit, dans ce cas, être équipée

d’un filtre au charbon actif (voir le filtre et son entretien).

Vous pouvez vous procurer le kit de

montage complet ainsi que les filtres de rechange auprès de votre revendeur spécialisé.

Vous trouverez les numéros de référence des accessoires correspondants à la fin de la présente notice d’utilisation.

❑ Le ventilateur de la hotte aspirante aspire

les buées qui traversent le filtre à graisse et celui à charbon actif avant de revenir dans la cuisine.

❑ Le filtre à graisse retient les particules

solides en suspension dans les buées de cuisson.

❑ Le filtre à charbon actif retient les

substances odoriférantes.

Si vous n’incorporez aucun filtre au

charbon actif, impossible de retenir les odeurs présentes dans les buées de cuisson.

Page 16

Avant la première utilisation

Remarques importantes:

❑ La présente notice d’emploi vaut pour

plusieurs versions de l’appareil. Elle peut contenir des descriptions d’accessoires ne figurant pas dans votre appareil.

❑ Cette hotte aspirante est conforme aux

dispositions de sécurité applicables. Les réparations ne doivent être effectuées que par un spécialiste.

Des réparations inexpertes s’assortissent de risques considérables pour l’utilisateur.

❑ Lisez attentivement la présente notice

d’emploi avant d’utiliser votre appareil pour la première fois. Elle contient des informations importantes non seulement pour votre sécurité mais aussi pour l’utilisation et l’entretien de l’appareil.

❑ Rangez la présente notice de montage et

d’emploi soigneusement pour pouvoir la remettre à un futur propriétaire de l’appareil.

Eliminez les matériaux d’emballage

conformément à la réglementation (voir la notice de montage).

Cette hotte aspirante n’est destinée à

servir que pour couvrir les besoins d’un ménage.

Avant toute opération de nettoyage ou

d’entretien, débrancher la hotte du circuit électrique en retirant la prise ou en coupant l’interrupteur général de l’habitation.

L’appareil n’est pas destiné à une

utilisation par des enfants ou des personnes à capacités physiques, sensorielles ou mentales réduites et sans expérience et connaissance à moins qu’ils ne soient sous la supervision ou formés sur l’utilisation de l’appareil par une personne responsable de leur sécurité.

Les enfants doivent être surveillés afin

qu’ils ne jouent pas avec l’appareil.

La hotte ne doit JAMAIS être utilisée

comme plan pour déposer quelque chose sauf si cela est expressément indiqué.

Quand la hotte est utilisée en même

temps que d’autres appareils à combustion de gaz ou d’autres combustibles, le local doit disposer d’une ventilation suffisante.

L’air aspiré ne doit jamais être envoyé

dans un conduit utilisé pour l’évacuation des fumées produites par des appareils à combustion de gaz ou d’autres combustibles.

Il est formellement interdit de faire

flamber les aliments sous la hotte.

L’utilisation de flammes libres peut

entraîner des dégâts aux filtres et peut donner lieu à des incendies, il faut donc les éviter à tout prix.

La friture d’aliments doit être réalisée

sous contrôle pour éviter que l’huile surchauffée ne prenne feu.

En ce qui concerne les mesures

techniques et de sécurité à adopter pour l’évacuation des fumées, s’en tenir strictement à ce qui est prévu dans les règlements des autorités locales compétentes.

La hotte doit être régulièrement

nettoyée, aussi bien à l’intérieur qu’à l’extérieur (AU MOINS UNE FOIS PAR MOIS, respecter néanmoins les instructions relatives à l’entretien fournies dans ce manuel).

La non observation de ces normes de

nettoyage de la hotte et du changement et nettoyage des filtres comporte des risques d’incendie.

Ne jamais utiliser la hotte sans que la

grille ne soit montée correctement!

Page 17

Fourneaux à gaz et électriques

Ne pas utiliser un plan de cuisson à gaz

avec tous les fourneaux allumés à la puissance maximale pendant plus de 15 minutes, sinon il pourrait y avoir le risque que la surface de la hotte s'échauffe pouvant ainsi causer des brûlures en cas de contact.

De plus, la hotte pourrait s'abîmer. Dans le cas où l'on utilise plus de trois

fourneaux à gaz, il faut utiliser la hotte à la puissance maximale.

❑ Remarque: un grand fourneau avec

puissance supérieure à 5 KW (type WOK) correspond à 2 fourneaux standard.

❑ Ne jamais utiliser les fourneaux à gaz

sans casseroles. Régler la flamme de façon à ce qu'elle ne dépasse pas le périmètre de la casserole.

Ne pas utiliser ou laisser la hotte sans

que les ampoules soient correctement placées pour éviter tout risque de choc électrique.

La société décline toute responsabilité

pour d’éventuels inconvénients, dégâts ou incendies provoqués par l’appareil et dérivés de la non observation des instructions reprises dans ce manuel.

Page 18

Utilisation de la hotte aspirante

Filtre et entretien

La méthode la plus efficace pour

supprimer les buées de cuisson consiste à: . ❑ Enclencher la hotte aspirante en début

de cuisson.

❑ Eteindre la hotte aspirante quelques

seulement minutes après la fin de la cuisson.

Puissance

Eclairage Arrêt/Marche

Enclenchement:

❑ Poussez le commutateur sur la puissance

d’aspiration désirée.

Coupure:

❑ Ramenez le commutateur sur la position

Eclairage:

❑ Vous pouvez utiliser l’éclairage à tout

moment, même quand le ventilateur est éteint.

d’aspiration

Attention! Avant toute opération de nettoyage ou d’entretien, débrancher la hotte du circuit électrique en enlevant la prise ou en coupant l’interrupteur général de l’habitation.

Filtres à graisse:

Vous pouvez utiliser divers filtres pour retenir les particules grasses en suspension dans les buées de cuisson.

Ces nattes filtrantes sont en métal incombustible.

Attention:

Plus elles se saturent en particules grasses et plus elles risquent de s’enflammer. D’autre part, leur saturation risque de gêner le bon fonctionnement de la hotte.

Important:

Prévenez tout risque d’incendie en nettoyant à temps les filtres à graisse en métal. Ce risque est dû à l’accumulation de chaleur pendant la friture ou le rôtissage.

Nettoyage des filtres à graisse en métal:

❑ En fonctionnement normal (1 à 2 heures

par jour), le filtre doit être nettoyé au bout de 8 à 10 semaines.

❑ Ces filtres sont nettoyables au

lavevaisselle. Ils peuvent changer légèrement de couleur au lavage.

❑ Le filtre doit reposer non serré dans le

lave-vaisselle. Il ne doit pas être coincé. Important: Ne lavez pas en même temps

la vaisselle et les filtres métalliques fortement saturés en matière grasse.

❑ Si vous les nettoyez à la main, mettez les

filtres à tremper pendant plusieurs heures dans de l’eau très chaude additionnée de produit à vaisselle. Ensuite, brossez les filtres, rincez-les bien puis laissez-les goutter.

Page 19

Filtre et entretien

Retrait et mise en place des filtres à graisse en métal:

1. Poussez dans le sens de la flèche le cran

situé contre chaque filtre à graisse puis abaissez les filtres.

2. Nettoyer les filtres à graisse.

3. Une fois nettoyés, remettez les filtres à

graisse en place.

Filtre à charbon actif:

Ce filtre sert à retenir les substances odoriférantes lorsque la hotte recycle l’air.

Attention:

Plus elles se saturent en particules grasses et plus elles risquent de s’enflammer.

D’autre part, leur saturation risque de gêner le bon fonctionnement de la hotte.

Mise en place du filtre:

Enlever le couvercle W en tournant les pommeaux O de 90°

Insérer le petit matelas à charbon à l’intérieur du logement approprié et le fixer en tournant le pommeau O de 90°, refermer le couvercle.

Démontage:

Le démontage a lieu dans l’ordre chronologique inverse.

Changement des filtres à charbon actif:

❑ La saturation du charbon actif se constate

aprés un emploi plus ou mois long, selon la fréquence d’utilisation et la régularité du nettoyage du filtre à graisses. En tout cas, il est nécessaire de changer le filtre aprés, au maximum, quatre mois.

IL NE PEUT PAS être nettoyé ou régénéré.

❑ Les filtres à charbon actif sont en vente

dans le commerce spécialisé (voir les accessoires en option).

❑ N’utilisez que des filtres d’origine.

Vous garantissez ainsi un fonctionnement optimal à la hotte.

Elimination des filtres à charbon actif usés:

❑ Les filtres à charbon actif ne contiennent

pas de substances nocives. Vous pouvez par ex. les jeter à la poubelle des déchets résiduels.

Page 20

Nettoyage et entretien

Remplacement de l´ampoule

Avant tout nettoyage et entretien, mettez d’abord la hotte hors tension en débranchant la fiche mâle de la prise de courant ou en coupant le disjoncteur/fusible. ❑ Lors du nettoyage des filtres à graisse,

nettoyez la graisse qui s’est déposée dans les endroits accessibles du corps de hotte. Vous prévenez ainsi les risques d’incendie et garantissez ainsi un fonctionnement optimal de la hotte.

❑ Pour la nettoyer, utilisez de l’eau chaude

additionnée de produit à vaisselle ou un liquide non agressif à laver les fenêtres.

❑ Ne tentez pas de gratter les salissures.

Ramollissez-les avec un essuie-tout humide.

❑ N’utilisez pas de produits récurants ni

d’éponges à dos abrasif.

❑ Remarque: ne nettoyez pas les surfaces

en plastique avec de l’alcool (à brûler) cardes taches mates pourraient apparaître. Prudence: ventilez suffisamment la cuisine, n’utilisez jamais de flamme nue.

Veuillez ne nettoyer le commutateur à

curseur qu’au moyen d’un chiffon doux et humide (contenant un peu d’eau additionnée de produit à vaisselle). Pour nettoyer le commutateur à curseur, n’utilisez pas de détergent pour les surfaces en acier.

Surfaces en acier inox:

❑ Veuillez utiliser un produit pour l’acier

inox qui le nettoie sans le rayer.

❑ Frottez toujours l’acier inox dans le sens

de son polissage.

Attention! Avant de toucher les lampes, assurez-vous qu’elles soient froides.

1. Avant tout nettoyage et entretien, mettez d’abord la hotte hors tension en débranchant la fiche mâle de la prise de courant ou en coupant le disjoncteur/ fusible.

2. Retirez la cache de l’éclairage avec un tournevis.

3. Remplacez l’ampoule défectueuse (lampes halogènes max. 20 Watt, G4).

4. Remettez le cache de l’éclairage en place.

5. Pour remettre la hotte sous tension, rebranchez la fiche mâle dans la prise de courant ou remontez le fusible/réarmez le disjoncteur.

Dérangements

Ne nettoyez jamais les surfaces en

acier inox avec des éponges à dos récurant, et pas non plus avec des détergents à base de sable, soude caustique, acide ou chlore.

Surfaces en aluminium et en plastique:

❑ Utilisez un chiffon doux, ne peluchant

pas, du genre employé pour nettoyer les vitres, ou un chiffon à microfibres.

❑ N’utilisez pas de chiffons secs. ❑ Utilisez un produit pour vitres mais non

aggressif.

❑ N’utilisez pas de détergents aggressifs,

contenant un acide ou une base.

❑ N’utilisez pas de produits récurants.

Si vous avez des questions à poser ou en cas de dérangement, appelez s.v.p. le service après-vente. (Voir la liste des agences du service aprèsvente). Lors de votre appel, veuillez mentionner les numéros suivants:

N° E FD

Inscrivez les numéros correspondants de votre hotte dans le cadre ci-dessus. Ces numéros se trouvent à l’intérieur de l’appareil, sur la plaque signalétique accessible une fois la grille de filtre retirée.

Page 21

Gebruiksaanwijzingen

Beschrijving

Metalen Vetfilters

Licht / Ventilator

schakelaars

Verlichting

Werking

Afzuigende kap:

❑ De afzuigkap ventilator neemt de

kookdampen op en voert deze af naar buiten via het vetfilter.

❑ Het vetfilter houdt de vaste deeltjes van

de kookdampen vast.

❑ De keuken wordt vrijgehouden van vet en

geuren.

Recirculatie kap:

❑ Een actief koolstoffilter moet gebruikt

worden om de kap als recirculatie kap te gebruiken (zie Filters en Onderhoud).

De complete installatie set en

vervangingsfilters zijn verkrijgbaar bij de gespecialiseerde verkooppunten.

De overeenkomstige nummers van de toebehoren zijn te vinden aan het einde van deze Gebruiksaanwijzingen.

❑ De afzuigkap zuigt de keukendampen op

en zuivert deze middels het vetfilter en het actieve koolstoffilter en voert vervolgens de gezuiverde lucht weer terug in de keuken.

❑ Het vetfilter absorbeert de vetdeeltjes van

de kookdampen.

❑ Het actieve koolstoffilter houdt de

geurstoffen vast.

Indien geen actief koolstoffilter is

gemonteerd, is het niet mogelijk om de geurstoffen van de kookdampen vast te houden.

Page 22

Voor het eerste gebruik van de kap

Belangrijke opmerkingen:

❑ De Gebruiksaanwijzingen hebben

betrekking op de verschillende uitvoeringen van dit toestel. Derhalve, kunt u beschrijvingen of individuele eigenschappen vinden die niet van toepassing zijn op Uw toestel.

❑ Deze afzuigkap voldoet aan alle geldende

veiligheidsvoorschriften. Reparaties dienen uitsluiten door bevoegde technici uitgevoerd te worden.

Onjuiste reparatiehandelingen stellen de gebruiker bloot aan grote gevaren.

Het verpakkingsmateriaal op de juiste

wijze afdanken (zie Installatie aanwijzingen).

Deze afzuigkap is uitsluitend ontworpen

voor huishoudelijk gebruik.

Koppel, voor ieder onderhoud, eerst de

wasemkap van het elektriciteitsnet af door de stekker weg te trekken of door de hoofdschakelaar van de woning uit te schakelen.

Dit apparaat mag niet worden gebruikt

door kinderen of door personen met beperkte sensorische of geestelijke capaciteiten of met weinig ervaring en onvoldoende kennis, tenzij dit niet geschiedt onder het toezicht of volgens de gebruiksaanwijzingen van een persoon die verantwoordelijk is voor hun veiligheid.

De gezogen lucht mag niet afgevoerd

worden in een leiding die gebruikt wordt voor de afvoer van rook van apparaten die gas of andere brandstoffen toepassen.

Het is streng verboden met open

vlammen onder de wasemkap te koken.

Het gebruik van open vlammen is

schadelijk voor de filters en kan brand veroorzaken, daarom moet het absoluut vermeden worden.

Het frituren moet geschieden onder

voortdurend toezicht om te voorkomen dat verhit vet in brand raakt.

Wat betreft technische- en

veiligheidsmaatregelen voor de rookafvoer zich strikt houden aan de regelingen voorzien door de plaatselijke bevoegde autoriteiten.

De wasemkap moet regelmatig

schoongemaakt worden, zowel binnen als buiten (MINSTENS EENMAAL PER MAAND, neem in ieder geval hetgeen in deze handleiding is aangegeven in acht).

Het niet in acht nemen van de

reinigingsnormen van de wasemkap en van de vervanging en reiniging van de filters kan brandgevaar veroorzaken.

De kinderen moeten altijd gecontroleerd

worden zodat zij niet met het apparaat spelen.

De wasemkap nooit gebruiken als het

rooster niet goed gemonteerd is!

De wasemkap NOOIT als steunvlak

gebruiken tenzij dit niet uitdrukkelijk is aangegeven.

Altijd voor een goede ventilatie van de

ruimte zorgen als de wasemkap tegelijkertijd wordt gebruikt met andere apparaten die gas en andere brandstoffen toepassen.

Page 23

Gas en elektrische kookplaten

De gasplaten niet langer dan 15

minuten tegelijkertijd en op de hoogste stand aanlaten, anders kunnen de oppervlakken van de kap te warm worden met het gevaar voor brandwonden, bij het aanraken van de kap.

Bovendien zou de kap kunnen beschadigen. Indien meer dan 3 gasplaten tegelijkertijd

gebruikt worden moet de kap op de hoogste stand aangezet worden.

❑ Opmerking: een grote gasplaat met een

vermogen boven de 5 kW (type WOK) komt overeen met twee standaard kookplaten.

❑ De gasplaten nooit aanzetten zonder

pannen. Regel de vlam zodanig dat deze niet buiten de omtrek van de pan komt.

Zorg altijd dat de lampjes in de kap

aanwezig en goed gemonteerd zijn om het gevaar voor elektrische schokken te voorkomen.

Iedere aansprakelijkheid voor eventuele

schade aan het apparaat of brand veroorzaakt door het niet in acht nemen van de aanwijzingen uit deze handleiding wordt afgewezen.

Page 24

Gebruik van de kap

Filters en onderhoud

De mest doeltreffende wijze om

kookdampen te verwijderen is de volgende:

❑ Zet de kap AAN zodra u begint te koken. ❑ Zet de kap UIT enkele minuten nadat u

klaar bent met koken:

Ventilator

Instellingen

Licht Uit/Aan

Aanzetten:

❑ Selecteer de gewenste instelling van de

zuigmotor.

Uitzetten:

❑ Ga terug naar 0.

Verlichting:

❑ Het licht kan ieder ogenblik aangezet

worden ook met uitgeschakelde zuigmotor.

Attentie! Koppel, voor ieder onderhoud, eerst de wasemkap van het elektriciteitsnet af door de stekker weg te trekken of door de hoofdschakelaar van de woning uit te schakelen.

Vetfilters:

Metalen filters worden gebruikt om, tijdens het koken, de vetdeeltjes van de kookdampen vast te houden.

De filter matjes zijn van niet brandbaar metaal.

Opgelet:

Als het filter teveel met vet verzadigd raakt bestaat niet alleen het gevaar dat het in brand raakt maar ook dat de doeltreffendheid van de afzuigkap gereduceerd wordt.

Belangrijk:

Het reinigen van de metalen vetfilters op regelmatige tijden reduceert de mogelijkheid dat ze in brand raken als gevolg van een hitteverzameling, zoals er bij het frituren of roosteren gebeurt.

Reiniging van de metalen vetfilters:

❑ Bij een normaal gebruik van de kap (1 tot

2 uur per dag) moet het vetfilter om de 810 weken gereinigd worden.

❑ De filters kunnen in een vaatwasmachine

gereinigd worden. Het is mogelijk dat het vetfilter iets ontkleurt.

❑ Het filter moet los geplaatst worden en

NIET in de vaatwasmachine vastgezet worden.

Belangrijk: Metalen filters die met vet verzadigd zijn moeten niet samen met de andere voorwerpen gereinigd worden.

❑ Als de filters met de hand gereinigd

worden, deze eerst in een hete zeepoplossing laten weken. Vervolgens de filters schoon borstelen, dan grondig afspoelen en het water laten drogen.

Page 25

Filters en onderhoud

Metalen vetfilters verwijderen en invoeren:

1. Druk de klem op de vetfilters naar binnen

toe en klap het filter naar beneden toe.

2. Reinig de filters.

3. Doe de schone filters terug in de kap.

Actief koolstoffilter:

Om geuren te neutraliseren in de uitvoering als recirculatie kap.

Opgelet:

As het filter teveel met vet verzadigd raakt neemt het gevaar voor brand toe en de werking van de afzuigkap wordt gereduceerd.

Montage: De deksel W verwijderen door de knoppen

O 90° te draaien.

Het koolstofmatje in de daarvoor bestemde ruimte plaatsen en bevestigen door de knop

O 90° te draaien, de deksel sluiten.

Het filter verwijderen:

Voor de verwijdering van de filters in de tegenovergestelde volgorde handelen.

De actieve koolstoffilters vervangen:

❑ De verzadiging van de koolstoffilter vindt

plaats na een min of meer geprolongeerd gebruik en hangt af van het soort koken en de regelmaat waarmee de vetfilter wordt gewassen. In ieder geval moet de filter minstens om de 4 maanden vervangen worden. Het kan NIET gewassen of opnieuw gebruikt worden

❑ De actieve koolstoffilters zijn verkrijgbaar

bij gespecialiseerde verkooppunten (zie Extra Toebehoren).

❑ Alleen originele filters gebruiken.

Alleen op deze wijze is een goede werking van het apparaat gegarandeerd.

Afdanken van oude koolstoffilters:

❑ Actieve koolstoffilters bevatten GEEN

gevaarlijke stoffen. Ze kunnen daarom met het gewone huishoudelijke afval verwijderd worden.

Page 26

Reiniging en onderhoud

Vervanging van de lampjes

Ontkoppel de afzuigkap van het elektriciteitsnet door de stekker weg te trekken of door de hoofdschakelaar uit te schakelen. ❑ Tijdens het reinigen van de vetfilters

verwijder tevens alle vetresten van alle bereikbare delen van de behuizing. Dit vermindert aanzienlijk het gevaar voor brand en garandeert een optimale werking van de kap.

❑ Gebruik een hete zeepoplossing of een

mild reinigingsmiddel voor ramen om de structuur van de afzuigkap te reinigen.

❑ Het opgedroogde vuil niet wegkrassen

maar gebruik een vochtig doek.

❑ Gebruik geen producten die

schuurmiddelen bevatten of schuursponsjes die krassen kunnen veroorzaken.

❑ Opmerking: Gebruik geen alcohol (spirit)

op plastic onderdelen, anders wordt het oppervlak dof. Opgelet: Zorg ervoor dat de keuken voldoende geventileerd is. Vermijd open vlammen!

Maak de schuifschakelaar alleen met

een zacht vochtig doek (en een mild reinigingsmiddel) schoon. Gebruik geen reinigingsmiddelen voor roestvrij staal op de schuifschakelaar.

Roestvrij stalen oppervlakken:

❑ Gebruik een mild niet-schurend

reinigingsmiddelen voor roestvrij staal.

❑ Reinig het oppervlak in dezelfde richting

als het aangebracht en gepolijst is.

De volgende middelen niet gebruiken

om oppervlakken van roestvrij staal te reinigen: schuursponzen, reinigingsmiddelen met zand, soda, zuur of chloride!

Aluminium en plastic oppervlakken:

❑ Gebruik een zachte, niet pluizende

raamdoek of een doek van microvezel.

❑ Gebruik geen droge doeken. ❑ Gebruik een mild reinigingsmiddel voor

ramen. Gebruik geen agressieve, zure of bijtende middelen.

❑ Gebruik geen schuurmiddelen.

Attentie! Alvorens de lampjes aan te raken controleer eerst of ze koud zijn.

1. Schakel de afzuigkap uit en trek de netstekker eruit of schakel de hoofdschakelaar uit.

2. Afdekkapje van de lamp m.b.v. een schroevendraaier losmaken en verwijderen.

3. Vervang het lampje (gebruik alleen halogeenlampjes van max. 20 Watt - G4).

4. Plaats de lampekap weer terug.

5. Sluit het toestel weer op het

elektriciteitsnet aan of schakel de hoofdschakelaar weer in.

In geval van problemen

Indien U vragen heeft of indien storingen optreden neem contact op met de Klantenservice. (Zie de lijst met de Klantenservice vertegenwoordigers). Indien U opbelt de volgende gegevens vermelden:

E-Nr. FD De belangrijke nummers hierboven invoeren.

Het E-Nr. (productnummer) en de FD (productie datum) zijn te vinden op het Typeplaatje aan de binnenzijde van de kap en zijn zichtbaar als het filterframe wordt afgenomen.

Page 27

Istruzioni per l‘uso e manutenzione

Descrizione della cappa

Pulsanti Luce/

Filtro grassi

Motore

Luci

Utilizzo della cappa

Versione ad evacuazione esterna

 La ventola della cappa aspira i fumi della

cucina che attraverso i filtri grassi vengono poi espulsi all'esterno dell'abitazione.

 I filtri grassi trattengono i residui grassi

dei fumi della cucina.

 Nella cucina non rimane più alcuna

traccia né dei grassi né degli odori.

Versione a riciclo interno

 Per questo tipo di versione è necessario

installare un filtro al carbone attivo (vedere Filtro e Manutenzione).

Il filtro al carbone attivo può essere

acquistato come accessorio speciale presso un NEGOZIO SPECIALIZZATO. I codici d‘ordine si trovano nelle ultime pagine di questo libretto istruzioni.

❑ La ventola della cappa aspira i fumi della

cucina che vengono depurati attraverso il filtro grassi e il filtro al carbone attivo per poi essere nuovamente immessi nella cucina.

 Il filtro grassi trattiene i residui grassi presenti

nei vapori della cucina.

 Il filtro al carbone attivo assorbe i fumi della

cucina.

Se non è installato nessun filtro al

carbone attivo, non è possibile trattenere gli odori nei fumi della cucina.

Page 28

Prima dell'accensione

Attenzione:

❑ Le istruzioni per l'Uso si riferiscono a

diverse versioni di questo dispositivo. Di conseguenza, potete trovare descrizioni delle caratteristiche individuali che non si riferiscono al vostro dispositivo specifico.

❑ Questa cappa è conforme a tutte le

relative norme di sicurezza. Le riparazioni devono essere eseguite solamente da tecnici qualificati.

Riparazioni erronee possono esporre l'utente a rischi considerevoli.

❑ Prima di usare l’apparecchio per la prima

volta, siete pregati di leggere attentamente queste Istruzioni per l'Uso. Esse contengono informazioni importanti riguardo alla vostra sicurezza personale oltre che sull'uso e la manutenzione del dell’apparecchio.

❑ Si prega di conservare le istruzioni di

funzionamento e installazione per un proprietario successivo.

Eliminate i materiali di imballaggio

correttamente (vedi istruzioni di Installazione).

Questa cappa è concepita solamente

per uso domestico.

Prima di qualsiasi operazione di pulizia

o manutenzione, disinserire la cappa dalla rete elettrica togliendo la spina o staccando l’interruttore generale dell’abitazione.

L’apparecchio non è destinato all’utilizzo

da parte di bambini o persone con ridotte capacità fisiche sensoriali o mentali e con mancata esperienza e conoscenza a meno che essi non siano sotto la supervisione o istruiti nell’uso dell’apparecchiatura da una persona responsabile per la loro sicurezza.

Il locale deve disporre di sufficiente

ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri apparecchi a combustione di gas o altri combustibili.

L’aria aspirata non deve essere

convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.

E’ severamente vietato fare cibi alla

fiamma sotto la cappa. L’impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in ogni caso.

La frittura deve essere fatta sotto

controllo onde evitare che l’olio surriscaldato prenda fuoco.

Per quanto riguarda le misure tecniche

e di sicurezza da adottare per lo scarico dei fumi attenersi strettamente a quanto previsto dai regolamenti delle autorità locali competenti.

La cappa va frequentemente pulita sia

internamente che esternamente (ALMENO UNA VOLTA AL MESE, rispettare comunque quanto espressamente indicato nelle istruzioni di manutenzione riportate in questo manuale).

L’inosservanza delle norme di pulizia

della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi.

I bambini devono essere controllati

affinché non giochino con l’apparecchio.

Mai utilizzare la cappa senza griglia

correttamente montata!

La cappa non va MAI utilizzata come

piano di appoggio a meno che non sia espressamente indicato.

Page 29

Fornelli a gas ed elettrici

Non usare un piano di cottura a gas con

tutti i fornelli accesi ed alla massima potenza per non più di 15 minuti, altrimenti potrebbe esserci il pericolo che le superficie della cappa si surriscaldi causando percio delle scottature in caso si tocchi la cappa.

Inoltre la cappa potrebbe danneggiarsi. Nel caso vengano utilizzati più di 3 fornelli a

gas si deve usare la cappa alla massima potenza.

❑ Nota bene: un fornello grande con

potenza superiore a 5 KW (tipo WOK) corrisponde a 2 fornelli standard.

❑ Mai usare i fornelli a gas senza le

pentole. Regolare la fiamma in modo che non vada oltre il perimetro della pentola.

Non utilizzare o lasciare la cappa priva

di lampade correttamente montate per possibile rischio di scossa elettrica.

Si declina ogni responsabilità per

eventuali inconvenienti, danni o incendi provocati all’apparecchio derivati dall’inosservanza delle istruzioni riportate in questo manuale.

Page 30

Uso della cappa

Filtri e manutenzione

Il metodo più efficace di rimozione dei

fumi prodotti durante la cottura è: ❑ Accendere motore di aspirazione non

appena si inizia la cottura.

❑ Spegnere il motore di aspirazione alcuni

minuti dopo la fine della cottura.

Impostazioni del

Luce Off/On

Accensione:

❑ Selezionare l’impostazione desiderata del

motore di aspirazione.

Spegnimento: ❑ Ritornare a 0. Illuminazione:

❑ La luce può essere accesa in qualsiasi

momento, anche se il motore di aspirazione è spento.

motore di

aspirazione

Attenzione! Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa dalla rete elettrica togliendo la spina o staccando l’interruttore generale dell’abitazione.

Filtro grassi:

Il filtro grassi serve per catturare le particelle di grasso presenti nei fumi che si sviluppano durante la cottura.

Il filtro grassi è in metallo ininfiammabile.

Attenzione:

l'aumento della saturazione da residui grassi del filtro è proporzionale al rischio di infiammabilità dello stesso e può pregiudicare il buon funzionamento della cappa.

Importante:

provvedere regolarmente alla pulizia del filtro grassi .

Pulizia del filtro grassi:

❑ Con funzionamento normale (da 1 a 2 ore

al giorno), il filtro grassi in metallo deve essere pulito dopo 8-10 settimane.

❑ Il filtro può essere lavato in lavastoviglie,

cosa che potrebbe provocare un leggero scolorimento del filtro stesso.

❑ Il filtro deve essere posizionato

liberamente, e NON incastrato, nella lavastoviglie.

Importante: non lavare i filtri saturi assieme alle stoviglie.

❑ In caso di lavaggio a mano, immergere per

alcune ore il filtro in acqua calda e detersivo. Pulire il filtro con una spazzola, risciacquarla bene e lasciarla sgocciolare.

Page 31

Filtri e manutenzione

Montaggio e smontaggio dei filtri grassi:

1. Premere lo sgancio a molla dei filtri grassi

verso l'interno e abbassare i filtri.

2. Pulire i filtri.

3. Rimontare i filtri grassi.

Filtro al carbone attivo:

Per la depurazione dei fumi della cucina nella versione a riciclo interno.

Attenzione:

Poiché il filtro si satura sempre più di grasso, questo può causare un elevato rischio di incendio e una riduzione della capacità aspirante della cappa.

Montaggio: Rimuovere il coperchio W girando di 90° i

pomelli O. Inserire il materassino di carbone all’interno

del vano apposito e fissarlo girando di 90° il pomello O ,richiudere il coperchio.

Smontaggio:

Per lo smontaggio procedere in senso inverso.

❑ La saturazione del carbone attivo si

verifica dopo un utilizzo più o meno prolungato, a seconda del tipo di cottura e della regolarità nella pulizia del filtro grassi.

In ogni caso è necessario sostituire la cartuccia almeno ogni 4 mesi.

Il filtro al carbone può NON essere lavato o rigenerato.

❑ Il filtro al carbone attivo può essere

acquistato presso un NEGOZIO SPECIALIZZATO . (Vedere il paragrafo "Accessori speciali").

❑ Utilizzare solo filtri al carbone attivo

originali, per garantire un corretto funzionamento della cappa.

Smaltimento di vecchi filtri al carbone attivo:

❑ I filtri al carbone attivo NON contengono

sostanze dannose. Possono dunque essere smaltiti come rifiuti domestici.

Page 32

Pulizia e cura della cappa

Sostituzione delle lampade

Disinserire l'apparecchio dalla corrente elettrica.

❑ Quando si sostituiscono e si puliscono

i filtri (vedere il paragrafo "Filtri e loro

manutenzione") pulire le parti accessibili per prevenire incendi e per conservare l'apparecchio in ottime condizioni.

❑ Utilizzare acqua calda e detersivo per la

pulizia dell'apparecchio. In caso di sporco resistente (presente da lungo tempo) utilizzare un prodotto per la pulizia dei vetri.

❑ Non grattare via lo sporco incrostato, ma

scioglierlo con un panno bagnato.

❑ Evitare l'uso di prodotti contenenti

abrasivi e di spugne che possano rovinare la superficie della cappa;

❑ Avvertenza: evitare l'uso di alcool su

superfici in plastica, poiché potrebbero comparire macchie opache. Attenzione! Areare bene la cucina e non lasciare fiamme libere.

Pulire i comandi della cappa solamente

con un panno morbido e bagnato (soluzione detergente leggera)

Non usare lucidanti per acciaio inossidabile.

Superfici in acciaio inossidabile:

❑ Utilizzare un detergente leggero non

abrasivo per acciaio inossidabile.

❑ Pulire la superficie nella stessa direzione

in cui è stata satinata e lucidata.

Attenzione! Prima di toccare le lampade sincerarsi che siano fredde.

1. Staccare l'apparecchio dalla rete elettrica.

2. Estrarre la protezione facendo leva con

un piccolo giravite a taglio o simile utensile.

3. Sostituire la lampada danneggiata solo con lampade da 20 W max. (G4).

4. Riposizionare la protezione della lampada procedendo in senso inverso allo smontaggio.

5. Se l'illuminazione non funziona, prima di chiamare l'assistenza tecnica, controllare che le lampade siano ben inserite.

Non utilizzare nessuno dei materiali

seguenti per pulire superfici in acciaio inossidabile: spugne abrasive, agenti per la pulizia contenenti sabbia, soda, acido o cloruro!

Superfici in alluminio e in plastica:

❑ Utilizzare un panno per vetri morbido e

che non produca filacce o un panno in micro-fibra.

❑ Non utilizzare panni secchi. ❑ Utilizzare un detergente leggero per la

pulizia dei vetri. Non utilizzare detergenti aggressivi, acidi o corrosivi.

❑ Non utilizzare detergenti abrasivi.

Difetti di funzionamento

In caso di domande o di difetti di funzionamento, rivolgersi al centro assistenza clienti. (Vedere l'elenco dei centri di assistenza) Al momento della chiamata indicare:

N°-E FD

Riportare i numeri nei succitati campi. Tali numeri sono indicati sulla targhetta che si trova all'interno dell'apparecchio ed è visibile dopo aver estratto il blocca-filtro.

Page 33

Manual de uso

Descripción del aparato

interruptor Luz/

Rejilla filtro

Aspiración

Luz

Modalidad de uso

Evacuación del aire hacia el exterior:

❑ El motor de la campana aspira los

vapores producidos por la cocción, los cuales atraviesan un filtro antigrasa antes de ser evacuados hacia el exterior.

❑ Este filtro absorbe las partículas grasas

en suspensión en los vapores de cocción.

❑ Las partículas grasas no se depositan

más en la cocina, los olores de cocción desaparecen.

Aire reciclado:

❑ La campana debe, en este caso, estar

dotada de un filtro de carbón activo (ver el filtro y su mantenimiento).

El kit completo de montaje y los filtros

de repuesto, los puede comprar en una tienda especializada.

Los números de referencia de las piezas correspondientes se encuentran al final del manual de uso.

❑ El motor de la campana aspira los

vapores que atraviesan el filtro antigrasa y el filtro de carbón activo antes de devolverlos a la cocina.

❑ El filtro antigrasa absorbe las partículas

grasas de los vapores de cocción.

❑ El filtro de carbón retiene las sustancias

olorosas.

Es imposible retener los olores

presentes en los vapores de cocción si el filtro de carbón activo no está presente.

Page 34

Antes del primer uso

Advertencias importantes

❑ El presente manual de uso es válido para

las diferentes versiones del aparato y puede contener descripciones de accesorios no presentes en su aparato.

❑ Esta campana de aspiración cumple con

las disposiciones de seguridad vigentes. Las reparaciones tienen que ser efectuadas solamente por un especialista.

Reparaciones llevadas a cabo por personas no calificadas, aumentan considerablemente los riesgos para el usuario.

❑ Leer con atención el presente manual de

uso antes de utilizar el aparato por la primera vez. Contiene información importante no sólo para su seguridad, sino también para el uso y el mantenimiento del aparato.

❑ Conservar el presente manual de

instalación y uso para un futuro propietario del aparato.

Descargar los materiales de embalaje

en conformidad con las leyes vigentes (ver manual de instalación).

Esta campana de aspiración está

destinada sólo para uso doméstico.

Antes de cualquier operación de

limpieza o mantenimento, desenchufar la campana o el interruptor general de la casa.

El aparato no es destinado para el uso

por parte de los niños o personas con problemas fisicos o mentales y sin experiencia y conocientos a menos que no sea bajo control de profesionales para el uso del aparato, una persona responsable para vuestra seguridad.

La campana no va Nunca utilizada

como plano de apoyo solo si es expresamente indicado.

El ambiente debe poseer suficiente

ventilación, cuando la campana de cocina es utilizada conjuntamente con otros aparatos a gas u otros combustibles.

El aire aspirado no debe ser mezclado

en un conducto para descarga de humo producidos por aparatos a gas u otros combustibles.

Es prohibido cocinar alimentos con

llama alta por debajo de la campana.

El uso de las llamas libres puede

provocar daños a los filtros y dar lugar a incendios, por lo tanto evitar en cada caso.

Las frituras deben ser cocinadas bajo

control para evitar que el aceite recalentado prenda fuego.

En cuanto a las medidas técnicas y de

seguridad adoptar para la descarga de humo atenerse estrictamente a las reglas de las autoridades locales.

La campana se debe limpiar siempre

internamente y externamente (COMO MINIMO UNA VEZ AL MES, respetando las reglas indicadas en este manual)

No efectuar los consejos de limpieza de

la campana y el cambio de los filtros puede provocar incendios.

Los niños deben ser controlados para

evitar que jueguen con el aparato.

Nunca utilizar la campana sin la parrilla

correctamente montada!

Page 35

Quemadores a gas y eléctricos

No usar una encimera di cocción a gas

con todos los quemadores encendidos a la máxima potencia por más de 15 minutos, de lo contrario podría haber el peligro que la superficie de la campana se recaliente causando quemaduras en caso de posible contacto con la campana.

Además la campana podría dañarse. En el caso que se utilicen más de 3

quemadores a gas se debe usar la campana a la máxima potencia.

❑ Nota: un quemador grande con potencia

superior a 5 KW (tipo WOK) corresponde a 2 quemadores estándar.

❑ Nunca usar las quemadores a gas sin las

ollas. Regular la llama de manera que no vaya fuera del perímetro de la olla.

No utilice o deje la campana sin las

lámparas correctamente montadas, debido a riesgos de cortocircuito.

Se declina todo tipo de

responsabilidades, daños o incendios provocados por no leer atentamente las instrucciones indicadas en este manual.

Page 36

Uso de la campana

Filtro y mantenimiento

El modo más eficaz para eliminar los

vapores de cocción es: ❑ Encender la campana al principio de la

cocción.

❑ Apagar la campana solamente algunos

minutos después de finalizar la cocción.

Potencia de

Luz ON/OFF

Para encender: ❑ Escoja la selección deseada del motor

de aspiración

Para apagar:

❑ Regrese a 0. Luz:

❑ Se puede encender la luz en cualquier

momento, incluso con el motor apagado.

aspiración

¡Atención! Antes de cualquier operación de limpieza o mantenimiento, retire la campana de la red eléctrica desconectando el enchufe o desconectando el interruptor general de la casa.

Filtros antigrasa:

Se pueden usar varios tipos de filtros para retener las partículas grasas en suspensión en los vapores de cocción.

Esta rejilla está hecha de metal incombustible.

Atención:

A medida que el filtro se satura con grasa, aumenta el riesgo de incendio y la eficiencia de la campana puede verse afectada.

Importante:

Para evitar los riesgos de incendio, limpiar regularmente los filtros metálicos antigrasa. Este riesgo existe debido a la acumulación de calor cuando se fríe o se asa la comida.

Limpieza de los filtros metálicos antigrasa:

❑ Para un funcionamiento normal (1 a 2

horas al día), el filtro tiene que limpiarse cada 8 o 10 semanas.

❑ Estos filtros pueden lavarse en

lavavajillas. Con el lavado pueden cambiar ligeramente color.

❑ El filtro tiene que estar libre de moverse

en el lavavajillas. No tiene que quedar bloqueado.

Importante: Los filtros metálicos saturados de grasa no deben lavarse junto con los platos.

❑ En caso de lavado a mano, dejar los

filtros por algunas horas en agua muy caliente con detergente. Luego, frotar los filtros, aclarar bien y dejarlos secar.

Page 37

Filtro y mantenimiento

Desmontar y montar los filtros metálicos antigrasa:

1. Empujar la manija en el sentido indicado

por la flecha contra el filtro antigrasa y sacar los filtros.

2. Limpiar los filtros antigrasa.

3. Una vez limpios, colocar de nuevo los

filtros antigrasa en su lugar.

Filtro de carbón activo:

Este filtro retiene las sustancias olorosas cuando la campana funciona en la modalidad recirculación del aire.

Atención:

Hay partículas grasas y por lo tanto existe el riesgo de incendio.

Además, la saturación del filtro impide a la campana funcionar en modo óptimo.

Montaje:

Quite la tapa W girando 90° los pomos O. Introduzca la esponja de carbón en su sitio y

sujétela girando 90° el pomo O, vuelva a cerrar la tapa.

Desmontaje de los filtros:

Los filtros deben quitarse realizando la secuencia inversa.

Cambio de los filtros de carbón activo:

❑ La saturaciòn del carbòn activado ocurre

despuès da mas o menos tiempo de uso prolongado, dependiendo del tipo de cocina y de la regularidad de limpieza del filtro de grasa. En cualquier caso es necesario sustituir el cartucho al menos cada 4 meses.

NO puede lavarse o reciclarse.

❑ Los filtros de carbón activo están en venta

en las tiendas especializadas (ver accesorios opcionales).

❑ Utilizar solamente filtros originales. De

este modo se garantiza un funcionamiento perfecto

Eliminación de los filtros de carbón activo usados:

❑ Los filtros de carbón activo no contienen

sustancias nocivas. Se pueden tirar por ejemplo en el basurero.

Page 38

Limpieza y mantenimiento

Cambiar las bombillas

Antes de cada limpieza o mantenimiento, desconectar la campana de la red eléctrica quitando el enchufe de la toma de corriente o quitando la alimentación del cuadro eléctrico. ❑ Durante la limpieza de los filtros

antigrasa, eliminar la grasa que se encuentra sobre toda la superficie accesible de la campana. Esto limitará los riesgos de incendio y garantizará un correcto funcionamiento de la campana.

❑ Para la limpieza utilizar agua caliente con

detergente neutro o líquido no agresivo para lavar los vidrios.

❑ No raspar la suciedad que está seca,

quitarla con un paño húmedo.

❑ No utilizar productos para la limpieza o

esponjas abrasivas que puedan marcar o rayar.

❑ Nota: Nunca limpiar la superficie de

plástico con alcohol (90°) para evitar la aparición de manchas opacas. Precaución: Airear bien la cocina; nunca usar llama libre.

Se aconseja limpiar el interruptor de

cursor solamente con un paño húmedo, con agua y un poco de detergente neutro. Nunca usar detergentes para la limpieza de la superficie de acero sobre el interruptor de cursor.

Superficie de acero inoxidable:

❑ Utilizar detergentes para superficies de

acero inoxidable.

❑ Frotar siempre el acero en la dirección

del lustre.

Nunca usar esponjas abrasivas u otros

detergentes a base de arena, soda cáustica, ácido o cloro sobre la superficie de acero inoxidable.

Superficies de aluminio o plástico:

❑ Utilizar un paño húmedo, tipo el usado

para la limpieza de los vidrios o un paño de micro fibra.

❑ Nunca usar paños secos. ❑ Utilizar un detergente para vidrios no

agresivo.

❑ No usar detergentes agresivos, ácidos o

cáusticos.

❑ No utilizar productos abrasivos.

Atención! Antes de tocar las lámparas asegúrese de que esten frías.

1. Antes de cada limpieza o mantenimiento, desconectar la campana de la red eléctrica quitando el enchufe de la toma de corriente o desconectando la alimentación del cuadro eléctrico.

2. Quitar la tapa de las lámparas usando un destornillador como palanca.

3. Cambiar la bombilla dañada ( lámparas halógenas mas. 20 vatios, G4).

4. Poner de nuevo la tapa de la luz en su lugar.

5. Para conectar de nuevo la campana, insertar el enchufe en la toma de corriente o conectar la corriente al cuadro eléctrico.

Problemas de funcionamiento

Para eventuales preguntas o en caso de problemas relacionados con el funcionamiento, llamar el servicio de asistencia. (Ver la lista de los centros de asistencia). Durante la llamada, indicar los siguientes números:

N° E FD

Señalar aquí los números correspondientes de su campana en el cuadro aquí arriba. El número E (n° de producto) y FD (fecha de producción) se encuentran dentro del aparato, en la placa de datos que puede verse una vez sacada la rejilla.

Page 39

Manual de uso

Descrição do aparelho

interruptor Luz/

Treliça filtro

Aspiração

Luz

Modalidades de uso

Evacuação do ar para o externo:

❑ O motor da coifa aspira os vapores

produzidos pelo cozimento que atravessam um filtro anti-gorduras antes de serem evacuados para o externo.

❑ Este filtro retém as partículas gordurosas

em suspensão nos vapores de cozimento.

❑ As partículas gordurosas não se

depositam mais no fogão, os odores de cozimento desaparecerão.

Circulação de ar :

❑ Neste caso a coifa deve ser dotada de

um filtro de carvão activado (ver o filtro e a sua manutenção) .

O kit completo de montagem e os

filtros para a reposição podem se adquiridos junto ao próprio revendedor especializado. Os números de referência das peças correspondentes podem ser encontrados no fim do presente manual de uso.

❑ O motor da coifa aspira os vapores que o

filtro anti-gorduras e o filtro de carvão activado purificaram e os devolve para a cozinha.

❑ O filtro anti-gorduras retém as partículas

gordurosas em suspensão nos vapores de cozimento.

❑ O filtro de carvão activado retém as

substâncias que geram odor.

É impossível reter os odores

presentes nos vapores de cozimento se o filtro de carvão activado não estiver presente.

Page 40

Antes do uso

Advertências importantes:

❑ O presente manual de uso vale para

várias versões do aparelho e, portanto, pode conter descrições de acessórios não presentes no próprio aparelho.

❑ Esta coifa de aspiração está em

conformidade com as disposições de segurança vigentes. As reparações somente devem ser efectuadas por um especialista.

Reparações executadas por pessoas não qualificadas aumentam consideravelmente os riscos para o usuário.

❑ Ler cuidadosamente o presente manual

de uso antes de utilizar o aparelho pela primeira vez. O mesmo contém informações importantes não somente para a própria segurança, mas também para o uso e a manutenção do aparelho.

❑ Conservar o presente manual de

instalação e de uso para um futuro proprietário do aparelho.

Descarregar os materiais da

embalagem em conformidade com as leis vigentes (ver manual de instalação).

Esta coifa de aspiração somente se

destina ao uso doméstico.

Antes de qualquer operação de limpeza

ou manutenção, desligar a coifa da rede eléctrica tirando a ficha ou desligando o interruptor geral da habitação.

O aparelho não se destina ao uso por

parte de crianças ou pessoas com capacidades físicas, sensoriais ou mentais reduzidas e com falta de experiência e conhecimento excepto se as mesmas não estiverem sendo supervisionadas ou instruídas no uso da aparelhagem por parte de uma pessoa responsável pela segurança das mesmas.

plano de apoio excepto se isto não tiver sido expressamente indicado.

Quando a coifa de cozinha é utilizada

contemporaneamente com outros aparelhos a combustão de gás ou outros combustíveis o local deve dispor de suficiente ventilação.

O ar aspirado não deve ser

transportado por meio de ductos usados para a descarga dos fumos produzidos por aparelhos a combustão de gás ou de outros combustíveis.

É severamente proibido cozinhar

alimentos directamente na chama sob a coifa.

O emprego de chama livre é danoso

para os filtros e pode dar lugar a incêndios, portanto, deve ser absolutamente evitado.

A fritura deve ser feita sob controlo de

modo a evitar que o óleo superaquecido se incendeie.

No que diz respeito às medidas

técnicas e de segurança a serem adoptadas para a descarga dos fumos, ater-se estritamente a quanto previsto pelos regulamentos das autoridades competentes locais.

A coifa deve ser limpa frequentemente

tanto interna quanto externamente (PELO MENOS UMA VEZ POR MÊS, todavia, respeitar quanto expressamente indicado nas instruções de manutenção indicadas neste manual).

A inobservância das normas de limpeza

da coifa e da substituição e limpeza dos filtros comporta riscos de incêndio.

As crianças devem ser controladas de

maneira que não brinquem com o aparelho.

Nunca utilizar a coifa sem a grelha

correctamente montada!

A coifa NUNCA deve ser utilizada como

Page 41

Bicos do Fogão a gás e eléctricos

Não use o plano de cozedura a gás

com todos os bicos acesos e na potência máxima por mais de 15 minutos, pois pode haver o perigo que as superfícies do exaustor se sobreaqueçam causando, deste modo, queimaduras, em caso se toque no exaustor.

Para além disso o exaustor pode-se danificar.

Caso sejam utilizados 3 bicos a gás deve-se usar o exaustor com a potência máxima.

❑ NOTA: um fogão grande com uma

potência superior a 5Kw (Tipo WOK) corresponde a 2 bicos standard.

❑ Nunca use os bicos do fogão a gás sem

panelas. Ajuste a chame de modo que não saía para além do perímetro da panela.

Não utilizar ou deixar a coifa sem

lâmpadas correctamente montadas devido ao possível risco de choque eléctrico.

Declina-se qualquer responsabilidade

por eventuais inconvenientes, danos ou incêndios provocados ao aparelho derivantes da inobservância das instruções indicadas neste manual.

Page 42

Uso da coifa de aspiração

Filtro e manutenção

A maneira mais eficaz para eliminar os

vapores de cozimento é:

❑ Ligar a coifa no início do cozimento. ❑ Desligar a coifa somente alguns minutos

após o fim do cozimento.

Potência de

Luz ON/OFF

Para ligar:

❑ Seleccionar a programação desejada do

motor de aspiração.

Para desligar:

❑ Voltar a 0.

Luz

❑ A luz pode-se acender em qualquer

momento, mesmo se o motor de aspiração estiver desligado.

aspiração

Atenção! Antes de qualquer operação de limpeza ou manutenção, desconectar a coifa da rede eléctrica tirando a tomada ou desligando o interruptor geral da habitação.

Filtros anti-gorduras:

Filtros de metal são utilizados para reter as partículas gordurosas em suspensão nos vapores de cozimento.

Esta treliça é feita em metal não inflamável .

Atenção:

Quanto maior a quantidade de partículas gordurosas, maior o risco de incêndio. Além disso, a saturação dos filtros impede à coifa de funcionar de maneira óptima.

Importante:

Para evitar os riscos de incêndio, limpar regularmente os filtros metálicos antigorduras. Este risco é devido ao acúmulo de calor quando os alimentos são fritos ou assados.

Limpeza dos filtros metálicos antigorduras:

❑ Para um funcionamento normal (1 a 2

horas por dia), o filtro deve ser limpo cada 8 a 10 semanas.

❑ Este filtros podem ser postos na máquina

de lavar louça. Sua cor pode mudar ligeiramente com a lavagem.

❑ O filtro deve poder se mover na máquina

de lavar louça. Não deve ficar bloqueado. Importante: Não colocar os filtros

metálicos muito sujos de gordura junto com pratos na máquina de lavar louça.

❑ Em caso de lavagem a mão, deixar os

filtros de molho por algumas horas em água muito quente e detergente. Em seguida, esfregar os filtros, enxaguar bem e deixar secar.

Page 43

Filtro e manutenção

Tirar e recolocar os filtros metálicos antigorduras:

1. Empurrar a alça no sentido indicado pela

seta contra o filtro anti-gorduras e tirar os filtros.

2. Limpar os filtros anti-gorduras.

3. Uma vez limpos recolocar os filtros anti-

gorduras em seu lugar.

Filtro de carvão activado:

Este filtro retém as substâncias que apresentam odores quando a coifa funciona no modo recirculação de ar.

Atenção:

Quanto maior a quantidade de partículas gordurosas, maior o risco de incêndio.

Além disso, a saturação do filtro impede à coifa de funcionar de maneira óptima.

Montagem:

Remover a tampa W girando as manoplas O de 90°. Inserir o elemento filtrante de carvão activado no interior do respectivo vão e fixálo girando a manopla O de 90°, fechar novamente a tampa.

Remoção:

A Remoção é feita de acordo com uma sequência cronológica inversa.

Troca dos filtros de carvão activado:

❑ A saturação do filtro de carvão activado

se verifica após um uso mais ou menos prolongado em função do tipo de cozinha e da regularidade da limpeza do filtro de gorduras. Em todo caso, é necessário substituir o cartucho no máximo cada 4 meses. NÃO pode ser lavado ou regenerado.

❑ Os filtros de carvão activado encontram-

se a venda nas lojas especializadas (ver acessórios opcionais).

❑ Utilizar somente filtros originais. Para

garantir um funcionamento óptimo da própria coifa.

Eliminação filtros de carvão activado usados:

❑ Os filtros de carvão activado não contém

substâncias nocivas. Por exemplo, podem ser jogados na lata do lixo.

Page 44

Limpeza e Cuidados:

Trocar as lâmpadas

Antes de qualquer limpeza ou manutenção, desconectar a coifa da rede eléctrica tirando a ficha da tomada ou desligando a alimentação no quadro eléctrico.

❑ Durante a limpeza dos filtros anti-

gorduras, eliminar a gordura que se encontra em toda a superfície acessível da coifa. Isto para limitar os riscos de incêndio e garantir um correcto funcionamento da coifa.

❑ Para a limpeza utilizar água quente com

detergente neutro ou líquido não agressivo para lavar vidros.

❑ Não raspar a sujeira seca. Deixe de

molho com um pano húmido sobre a mancha.

❑ Não utilizar produtos de limpeza ou

esponjas abrasivas que podem causar danos.

❑ Nota: nunca limpar as superfícies de

plástico com álcool (90°) de modo a evitar a aparição de manchas opacas. Prudência: ventilar bem a cozinha, nunca usar chama viva.

Recomenda-se limpar o interruptor tipo

cursor somente com um pano húmido e macio (com água e um pouco de detergente neutro). Nunca usar detergentes para limpeza de superfícies em aço no interruptor tipo cursor.

Superfícies em aço inox:

❑ Utilizar detergentes para superfícies em

aço inox.

❑ Sempre esfregar o aço na direcção do

grão.

Nunca usar esponjas abrasivas ou

outros detergentes a base de areia, soda cáustica, ácido ou cloro nas superfícies em aço inox.

Superfícies em alumínio ou plástico:

❑ Utilizar um pano húmido, tipo aquele

usado para a limpeza dos vidros ou um pano de microfibra.

❑ Nunca usar panos secos. ❑ Utilizar um detergente para vidros não

agressivo.

❑ Não usar detergentes agressivos a base

de ácido ou soda caustica.

❑ Não utilizar produtos abrasivos.

Atenção! Antes de tocar as lâmpadas, certificar-se que estejam frias.

1. Antes de qualquer limpeza ou manutenção, desconectar a coifa da rede eléctrica tirando a ficha da tomada ou desligando a alimentação no quadro eléctrico.

2. Tirar a tampa das lâmpadas utilizando uma chave de fenda para empurra-la.

3. Trocar a lâmpada danificada (lâmpadas alógenas máx. 20 Watt, G4).

4. Recolocar a tampa das lâmpadas em seu lugar.

5. Para conectar novamente a coifa, inserir a ficha na tomada ou alimentar novamente o quadro eléctrico.

Problemas de funcionamento

Para eventuais perguntas ou em caso de problemas de funcionamento, chamar o serviço de assistência. (Ver lista dos centros de assistência). Durante a chamada, indicar os seguintes números:

N° E FD

Marcar os números correspondentes da própria coifa no quadro acima. O numero de série (n°e) e a data da produção (FD) se encontram no interior do aparelho, na placa de sinalização acessível uma vez tirada a grelha.

Page 45

Bruksanvisning

Beskrivning av apparaten

Strömbrytare

Filtergaller

belysning/fläkt

Lampa

Funktionsmetod

Utblåsversion:

❑ Som utblåsversion suger fläkten upp

matos som bildas i köket genom fettfiltret och leder ut luften ur lokalen.

❑ Fettfiltret fångar upp de fasta partiklarna

från matoset.

❑ På detta sätt blir köket nästan helt fritt

från fett och dålig lukt.

Återcirkulationsversion:

❑ Ett aktivt kolfilter ska användas för detta

funktionssätt (se Filter och Underhåll).

En komplett monteringssats kan

beställas från en specialiserad

återförsäljare.

Tillbehörens respektive kodnummer listas i slutet av denna bruksanvisning.

❑ Fläkten suger ut matoset ur köket, luften

renas i fettfiltret och det aktiva kolfiltret och leds ut i köket igen.

❑ Fettfiltret fångar upp fettpartiklarna som

finns i matoset.

❑ Det aktiva kolfiltret binder dålig lukt.

Om inte ett aktivt kolfilter installeras

så är det omöjligt att ta bort den dåliga lukten.

Page 46

Innan apparaten sätts i bruk för första gången

Viktiga anmärkningar:

❑ Bruksanvisningarna gäller för flera

versioner av denna apparat. Därför är det möjligt att dessa innehåller beskrivningar av enskilda egenskaper som inte gäller din specifika apparat.

❑ Denna köksfläkt har tillverkats i enlighet

med alla viktiga säkerhetsföreskrifter. Reparationer ska endast utföras av

kvalificerad teknisk personal.

Felaktiga reparationer kan medföra allvarliga risker för användaren.

❑ Läs noga genom denna bruksanvisning

innan apparaten används för första gången. Den innehåller viktig information, såväl beträffande den personliga säkerheten som apparatens skötsel

❑ Vi rekommenderar att spara bruks- och

monteringsanvisningarna för eventuella kommande ägare.

Kassera emballagematerialet på ett

korrekt sätt (se Monteringsanvisningarna ).

Denna köksfläkt är endast avsedd för

privat bruk.

Gör alltid fläkten strömlös innan någon

typ av underhållsarbete eller rengöring inleds genom att dra ur kontakten eller slå av bostadens huvudströmbrytare.

Apparaten får inte användas av barn

eller personer med reducerad rörelseförmåga eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, såtillvida inte användandet övervakas eller instruktioner ges av erfaren person som ansvarar för säkerheten.

Fläkten får ALDRIG användas som

avställningsyta om inte detta är uttryckligen angivet.

Lokalen skall vara ordentligt ventilerad

när köksfläkten används tillsammans med andra apparater vilka matas med gas och andra typer av bränsle.

Utblåsningsluften får inte ledas in i

rökkanal som används för avledning av rökångor som kommer från apparater vilka matas med gas eller andra typer av bränsle.

Det är strängt förbjudet att flambera mat

under fläkten.

Öppna lågor skadar filtren och kan

orsaka brand och skall därför undvikas i alla lägen.

Frityrkokning skall ske under uppsikt för

att undvika att överhettad olja fattar eld.

Vad beträffar de tekniska och

säkerhetsåtgärder som skall vidtas för avledning av utblåsningsluften, skall de föreskrifter som utfärdats av lokala myndigheter noga efterlevas.

Rengör fläkten ofta, såväl utvändigt som

invändigt, (MINST EN GÅNG I MÅNADEN, och respektera under alla händelser samtliga underhållsinstruktioner i denna manual).

Bristande rengöring av fläkten och filtren

samt ett uteblivet byte av filtren medför brandfara.

Barn får inte lämnas utan uppsikt för att

förhindra att de leker med apparaten.

Fläkten får alridg användas utan att

gallret är korrekt monterat!

Page 47

Innan apparaten sätts i bruk för första gången

Elektriska plattor och gasplattor

Använd inte en gasspishäll med

samtliga plattor tända med högsta effekt i mer än 15 minuter, i motsatt fall riskerar fläktens yta att hettas upp och kan orsaka brännskador om den vidrörs.

Vidare kan fläkten skadas. I det fall mer än 3 gasplattor används skall

fläkten fungera med högsta effekt. ❑ OBS: en stor gasplatta med högre effekt

än 5 KW (WOK-typ) motsvarar 2 standard-gasplattor.

❑ Använd aldrig gasplattorna utan kokkärl.

Reglera lågan så att den inte sticker ut utanför kokkärlets yttre omkrets.

Använd eller lämna aldrig fläkten utan

korrekt imonterade lampor för att undvika risken för elektriska stötar.

Tillverkaren frånsäger sig allt ansvar för

eventuella problem eller bränder som orsakats av att instruktionerna i denna manual inte efterlevts.

Page 48

Hur fläkten fungerar

Filter och underhåll

Den effektivaste metoden för att eliminera matos i vid matlagningen är följande:

❑ Starta köksfläkten så snart

matlagningen inleds.

❑ Stäng av köksfläkten några minuter

efter att matlagningen avslutats.

Fläktens olika lägen

Lampa till/från

Skjut:

❑ Välj önskat läge för fläktmotorn.

Stänga av fläkten: ❑ Gå tillbaka till 0. Belysning:

❑ Lampan kan tändas när som helst, även

om fläkten är avstängd.

Varning! Gör alltid fläkten strömlös innan någon typ av underhållsarbete eller rengöring inleds genom att slå ifrån bostadens huvudströmbrytare.

Fettfilter:

Fettfiltren används för att fånga upp fettpartiklar från matoset som uppstår vid matlagningen.

Filtren är tillverkade av ej antändbart metallmaterial.

Varning:

Ju större koncentrationen av fett är på filtret, desto större är brandrisken och desto sämre blir köksfläktens kapacitet.

Viktig:

Rengör fettfiltren av metall med lämpliga intervall för att minska risken för att filtren fattar eld på grund av höga temperaturer vid frityrkokning eller matlagning med mycket fett.

Rengöring av fettfiltren av metall:

❑ Vid normalt bruk (1-2 timmar om

dagen),ska fettfiltret av metall rengöras var 8:e-10:e vecka.

❑ Filtren kan diskas i diskmaskin. Detta kan

leda till att de bleks en aning.

❑ Filtret ska stå fritt i diskmaskinen och får

INTE var fastkilat. Viktigt: igengrodda fettfilter av metall får

inte diskas tillsammans med annan disk.

❑ Om filtren diskas för hand, ska de först

läggas i het tvållösning. Rengör därefter filtren med en borste, skölj och låt allt vatten rinna av.

Page 49

Filter och underhåll

Nedmontering och montering av fettfiltren av metall:

1. Tryck fliken som sitter på varje filter inåt

och vik filtren nedåt.

2. Rengör filtren.

3. Sätt tillbaka de rengjorda filtren i fläkten.

Aktiva kolfilter:

Används för att ta bort dålig lukt i återcirkulationsversion.

Varning:

Ju större koncentrationen av fett är på filtret, desto större är brandrisken och desto sämre blir köksfläktens kapacitet.

Montering:

Avlägsna locket W genom att vrida knopparna O 90°.

Sätt i koldynan i uttaget inuti fläkten och fixera den genom att vrida knopparna O 90°, stäng locket.

Nedmontering av filtret:

Ta bort filtren i omvänd ordning.

Byte av aktiva kolfilter:

❑ Kolfiltret mättas efter en mer eller mindre

lång tidsperiod beroende på i vilken utsträckning fläkten används, på typen av matlagning och hur regelbundet fettfiltren rengörs. Det är under alla händelser nödvändigt att ersätta kolfilterpatronen minst var 4 månad. Filtret kan INTE rengöras eller återanvändas.

❑ De aktiva kolfiltren kan köpas hos en

specialiserad återförsäljare (se Extra tillbehör).

❑ Använd endast originalfilter. På detta

sätt garanteras apparaten fungerar korrekt.

Kassering av använda aktiva kolfilter:

❑ De aktiva kolfiltren innehåller INGA

skadliga ämnen. De kan därför hanteras som normalt hushållsavfall.

Page 50

Rengöring och skötsel

Byte av lampor

Koppla från köksfläkten från elnätet genom att dra ur kontakten eller genom att bryta strömmen på elskåpet.

❑ Vid rengöringen av fettfiltren ska fett

avlägsnas från alla åtkomliga ytor på filtrets stomme. Detta reducerar brandrisken avsevärt och garanterar köksfläktens optimala kapacitet.

❑ Använd varmt vatten med handdiskmedel

eller ett milt fönsterputsmedel för att rengöra köksfläktens huv.

❑ Skrapa inte bort intorkat smuts utan

mjuka upp det med en fuktad trasa.

❑ Använd inte rengöringsmedel eller

svampar med slipverkan som kan orsaka repor.

❑ OBS: Använd inte alkohol (sprit) på

plastdelar, dessa riskerar i annat fall att bli matta.

Varning: Kontrollera att köket är ordentligt ventilerat. Undvik öppna lågor!

Rengör glidkontakten med en mjuk, fuktad trasa (mild tvållösning).

Använd inte polermedel för rostfria ytor för

att rengöra glidkontakten.

Ytor av rostfritt stål:

❑ Använd ett milt rengöringsmedel för

rostfritt stål utan slipverkan.

❑ Rengör ytan i samma riktning som den

har slipats och polerats.

Använd aldrig någon av följande hjälpmedel för att rengöra ytor av rostfritt stål: svampar med slipverkan, rengöringsmedel som innehåller sand, soda, syror eller klor!

Ytor av aluminium eller plast:

❑ Använd en mjuk fönstertvätttrasa som

inte luddar eller av mikrofiber.

❑ Använd inte torra/ej fuktade trasor. ❑ Använd ett milt fönsterputsmedel. Använd

inte starka rengöringsmedel, med syror eller kaustik soda.

❑ Använd inte slipmedel.

Varning! Kontrollera att lamporna har svalnat innan ni vidrör dem.

1. Stäng av köksfläkten och ta ur sladden eller bryt strömmen på elskåpet.

2. Ta bort lampskyddet genom att bända med en platt skruvmejsel.

3. Byt ut lampan (använd endast halogenlampor max. 20 Watt - typ G4).

4. Sätt tillbaka lampskyddet.

5. Sätt i kontakten i uttaget igen eller slå på

strömmen på elskåpet.

Om ett problem uppstår

Om du har frågor eller vid funktionsfel, var god kontakta kundservice. (Se listan över kundservicerepresentanter). Uppge följande uppgifter när du kontaktar kundservice:

E-Nr. FD

Fyll i respektive nummer i fältet ovan. Nr.- E (produktnr.) och FD (tillverkningsdatum) anges på märkplåten som sitter på köksfläktens insida och är synlig efter att filtergallret har tagits ur.

Page 51

Bruksanvisning

Beskrivelse av apparatet

Selvbærende

Brytere for lys/vifte

Lyspære

Funksjonsmåte

Sugeversjon:

❑ Ventilatorhetten vil i sugeversjon fange

opp damper på kjøkkenet og gjennom fettfiltrene sende dem ut i atmosfæren.

❑ Fettfilteret fanger opp faste partikler i

kjøkkendamper.

❑ Slik blir kjøkkenet nesten helt fritt for fett

og lukter.

Filtrerende modalitet:

❑ Aktivt karbonfilter må brukes når

ventilatorhetten anvendes i denne modaliteten (se paragrafen ”Filtre og Vedlikehold”).

Fullstendig installasjonskit og

utskiftning av filtrene er tilgjengelig hos

spesialiserte forhandlere.

De tilsvarende hjelpekodene nevnes på slutten av denne bruksanvisningen

❑ Ventilen i hetten suger opp damper på

kjøkkenet, som deretter renses i fettfilteret og i det aktive karbonfilteret før de på nytt ledes ut i kjøkkenet.

❑ Fettfilteret fanger opp fettpartiklene i

kjøkkendampene.

❑ Det aktive karbonfilteret fjerner lukter.

Hvis det ikke blir installert aktivt

karbonfilter er det ikke mulig å fjerne uønsket lukt fra kjøkkendampene.

Page 52

Før du bruker apparatet første gang

Viktige merknader:

❑ Bruksanvisningene er gyldige for diverse

versjoner av dette apparatet. Derfor er det mulig at du kan finne beskrivelser av enkelte karakteristikker som ikke henviser til akkurat ditt apparat.

❑ Denne ventilatorhetten er laget i samsvar

med alle de mest relevante sikkerhetsnormer Eventuelle reparasjoner må kun utføres av teknisk kvalifisert personale.

Uforsvarlige reparasjoner kan forårsake stor risiko for brukeren.

❑ Før man bruker apparatet første gang må

man lese disse bruksanvisningene nøye. De inneholder viktig informasjon både om egen personlig sikkerhet og om bruk og vedlikehold av apparatet.

❑ Vi ber deg vennligst om å oppbevare

bruksanvisningen og installasjonsveiledningene for en eventuell senere eier.

Sørg for forsvarlig avskaffelse av

emballasjematerialene (se Installasjonsveiledning).

Denne ventilatorhetten er prosjektert

kun for husholdningsbruk.

Før rengjøring eller vedlikehold av

apparatet må ventilatoren kobles fra elnetttet ved å trekke ut støpselet eller skru ut sikringen i husets sikringsskap.

Ventilatoren er ikke egnet til å brukes av

barn eller personer med nedsatte fysiske, mentale eller sensoriske funksjoner, eller med manglende erfaring og kjennskap, med mindre disse ikke blir overvåket eller gitt instruksjoner om bruk av apparatet av en person som står ansvarlig for deres sikkerhet.

Ventilatoren må ALDRI brukes som

anleggsflate, med mindre det er uttrykkelig angitt.

Rommet må være godt ventilert når

ventilatoren brukes samtidig med andre apparater som bruker gassforbrenning eller andre brennstoffer.

Luften som suges opp må ikke føres ut i

en avtrekkskanal for røyk som produseres av apparater som bruker gassforbrenning eller andre brennstoffer.

Det er strengt forbudt å lage mat på

åpen ild under ventilatorhetten.

Bruk av åpen ild skader filtrene og kan

fremkalle brann, derfor må det absolutt unngås.

Steking må foregå under kontroll for å

unngå at den overopphetede oljen tar fyr.

Når det gjelder de tekniske

sikkerhetsforanstaltningene som må anvendes for røykutløp, må man forholde seg strengt til gjeldende lokale regelverk. Ventilatoren må rengjøres ofte både innvendig og utvendig (MINST EN GANG I MÅNEDEN; uansett må man følge instruksjonene som er uttrykkelig angitt i vedlikeholdsanvisningene i denne håndboken).

Hvis man ikke overholder normene for

rengjøring av ventilatoren og utskiftning og rengjøring av filtrene, vil dette medføre risiko for brann.

Barn må overvåkes for å kontrollere at

de ikke leker med apparatet.

Ventilatoren må aldri brukes uten at

gitteret er korrekt montert!

Page 53

Gasstopper og elektriske platetopper

Ikke la alle brennerne på gasstoppen

stå på samtidig på maksimal styrke i mer enn 15 minutter, ellers er det fare for at ventilatorens overflate overopphetes og dermed forårsaker forbrenninger når man rører ved den.

Dessuten kan selve ventilatoren skades. Hvis man bruker mer enn 3 gassbrennere

samtidig, skal man la ventilatoren gå på maksimal styrke.

❑ Bemerk: en stor gassbrenner med en

styrke på over 5 KW (wok brenner) tilsvarer 2 standard gassbrennere.

❑ Gassbrennerne skal aldri stå på uten å

være dekket av kjeler. Juster flammen slik at den ikke går utenfor kjelens omkrets.

Ventilatoren må alltid ha korrekt

monterte lyspærer, både under bruk og i stand by, for å unngå risikoen for elektrisk støt.

Produsenten fraskriver seg ethvert

ansvar for eventuelle uhell, skader eller brann på apparatet som skyldes at bruksanvisningen i denne håndboken ikke har blitt overholdt.

Page 54

Funksjonsprosedyre

Filtre og vedlikehold

Den mest effektive metoden for å fjerne

damper under matlaging er den følgende: ❑ Slå på ventilatorhetten med det samme

du begynner å lage mat.

❑ Slå av ventilatorhetten noen minutter

etter du er ferdig med å lage mat.

Innstillinger av

Lys Av/På

Påslåing:

❑ Velg ønsket innstilling av sugemotoren.

Avslåing:

❑ Gå tilbake til 0.

Belysning:

❑ Lyset kan stå på når som helst, selv om

sugemotoren er avslått.

sugemotoren

Advarsel! Før enhver form for rengjøring eller vedlikehold må ventilatorhetten frakobles strømnettet ved å dra ut ledningen eller slå av husets hovedstrømbryter.

Fettfiltre:

Fettfiltrene i metall brukes for å fange opp fettpartiklene i dampene som utvikler seg under matlaging.

Filtermaterialene er laget av ikke brennbart metall.

Vær oppmerksom:

Etterhvert som filtrene blir tette p.g.a. fett øker ikke bare brannrisikoen, men ventilatorhettens effektivitet vil også minke.

Viktig:

Ved å rengjøre fettfiltrene i metall med regelmessig tidsrom, reduseres muligheten for at disse kan ta fyr p.g.a. overoppheting som kan oppstå når man steker meget fet mat eller kjøtt.

Rengjøring av fettfiltrene i metall:

❑ Ved normalt bruk (fra 1 til 2 timer daglig),

må fettfilteret rengjøres hver 8. – 10. uke.

❑ Filtrene kan vaskes i oppvaskmaskin. Det

er allikevel mulig at de kan tape litt farge.

❑ I oppvaskmaskinen må filteret legges i fri

stilling, IKKE fastlåst. Viktig: fettfiltrene i metall som er tette av

fett bør ikke vaskes sammen med annen oppvask.

❑ Hvis filtrene håndvaskes, må de først

legges i varmt såpevann. Deretter vaskes de med en børste, skylles og vris godt opp så alt vannet kommer ut.

Page 55

Filtre og vedlikehold

Demontering og gjenmontering av fettfiltrene i metall:

1. Trykk fjæren som er på hvert fettfilter

innover og dra ut filteret nedover.

2. Rengjør filtrene.

3. Gjenmonter de rene filtrene på

ventilatorhetten.

Aktivt karbonfilter:

For å nøytralisere luktene når ventilatorhetten fungerer i filtrerende modalitet.

Vær oppmerksom:

Brannrisikoen øker ettersom filtrene tettes av fett, og ventilatorhettens effektivitet kan kompromitteres.

Montering: Fjern dekslet W ved å vri 90° på knottene O.

Stikk kullmatten inn i sporet og fest den ved å vri 90° på håndtaket O. Lukk deretter dekslet.

Demontering av filteret:

Filtrene demonteres ved å følge prosedyren i motsatt rekkefølge.

Utskiftning av det aktive karbonfilteret:

❑ Kullfilteret må skiftes ut hver 4. måned

ved middels bruk av ventilatoren, og oftere hvis ventilatoren brukes mye.

Det kan IKKE vaskes eller benyttes om igjen

❑ Aktive karbonfiltre er tilgjengelige hos

spesialiserte forhandlere (se paragrafen Opsjonalt tilbehør).

❑ Bruk kun originale filtre. Slik garanteres

perfekt funksjon av apparatet.

Avskaffelse av brukte aktive karbonfiltre:

❑ De aktive karbonfiltrene inneholder IKKE

noe helseskadelig stoff. De kan derfor kastes som normalt husholdningsavfall.

Page 56

Rengjøring og vedlikehold

Utskiftning av lyspærene

Frakople ventilatorhetten fra el-nettet ved å dra ut ledningen, eller kople fra strømmen fra den elektriske tavlen.

❑ Mens man rengjør fettfiltrene, vasker man

også vekk fettet på alle tilgjengelige deler av ventilatorhuset. Dette reduserer brannrisikoen betydelig og garanterer optimal funksjon av ventilatorhetten.

❑ Bruk varmt vann med oppvasksåpe eller

et delikat vaskemiddel som er egnet til glass for rengjøring av ventilatorhuset.

❑ Ikke skrap bort skitt som er tørket fast,

men bløtgjør den med en fuktig klut.

❑ Ikke bruk vaskemidler med slipestoffer

eller svamper som kan lage riper på ventilatorhettens overflate.

❑ Merk: Ikke bruk sprit på plastikkdelene,

ellers kan overflatene på disse bli matt. Vær oppmerksom: Forsikre deg om at det blir luftet godt nok på kjøkkenet. Unngå levende flammer!

Stilleren rengjøres kun med en myk og

fuktig klut ( oppløsning av vann med delikat vaskemiddel).

Ikke bruk vaskemidler for overflater i rustfritt stål for rengjøring av stilleren.

Overflater i rustfritt stål:

❑ Bruk et delikat vaskemiddel for rustfritt

stål som ikke inneholder slipemidler.

❑ Rengjør alltid overflaten i samme

retningen som den er satinert og polert i.

Ikke bruk noen av følgende midler for å

rengjøre overflater i rustfritt stål: slipesvamper, rengjøringsmidler som inneholder sand, natriumkarbonat, syre eller klor!

Alluminium- og plastikkoverflater:

❑ Bruk en ikke lodden klut som egner seg

for glass, eller en mikrofiberklut.

❑ Ikke bruk tørre/inntørkede kluter. ❑ Bruk et delikat vaskemiddel som egner

seg for glass. Ikke bruk aggressive vaskemidler, syrer eller midler som inneholder kaustisk soda.

❑ Ikke bruk slipemidler.

Merk! Forsikre deg om at lampen er kald før du tar i den.

1. Slå av ventilatorhetten og dra ut strømledningen, eller frakople strømmen direkte fra den elektriske tavlen.

2. Fjern lyspærebeskyttelsen ved å bruke en skrutrekker med flat spiss som løftestang .

3. Skift ut lyspæren (bruk kun halogene lyspærer maks 20 Watt – type G4 )

4. Sett på plass lyspærebeskyttelsen.

5. Sett ledningen i kontakten igjen, eller

kople til strømmen på den elektriske tavlen.

Hvis man har problemer

Hvis man har spørsmål eller hvis det forekommer funksjonssvikt ber vi deg om å kontakte vår Kundeassistanse. (Se liste over Teknisk Kundeassistanse).

Når du ringer ber vi deg oppgi følgende informasjon:

E-Nr. FD Skriv inn de tilsvarende numrene i boksen

over. Nr.- E (produktkode) og FD

(produksjonsdato) står på etiketten man kan se på innsiden av ventilatorhetten etter at filtergitteret er fjernet.

Page 57

Käyttöohjeet

Laitteen kuvaus

Suodattimen ritilä

Valon / tuulettimen

kytkimet

Valo

Käyttötavat

Poistoilmaversio:

❑ Poistoilmatuuletin poistaa keittiön höyryt

johtaen ne rasvasuodattimen kautta ilmakehään.

❑ Rasvasuodatin imee kiinteät hiukkaset

keittiön höyryistä.

❑ Keittiö säilyy raikkaana melkein

rasvattomana ja hajuttomana.

Kiertoilmaversio:

❑ Tätä käyttötapaa varten tulee asentaa

aktiivihiilisuodatin (katso Suodattimet ja huolto).

Täydellinen asennussarja ja

varasuodattimia voidaan hankkia

erikoisliikkeistä.

Vastaavat lisävarusteiden numerokoodit löytyvät näiden käyttöohjeiden lopusta.

❑ Liesituulettimen puhallin poistaa keittiöstä

höyryt, jotka puhdistetaan rasva- ja aktiivihiilisuodattimella ja sen jälkeen ne johdetaan takaisin keittiöön.

❑ Rasvasuodatin imee kiinteät hiukkaset

keittiön höyryistä.

❑ Aktiivihiilisuodatin sitoo itseensä haisevat

aineet.

Mikäli aktiivihiilisuodatinta ei

asenneta, ei ole mahdollista poistaa ruuanlaiton käryjä keittiön höyryistä.

Page 58

Ennen ensimmäistä käyttökertaa

Tärkeitä huomautuksia:

❑ Nämä käyttöohjeet kuvaavat tämän

laitteen useita eri versioita. Vastaavasti on mahdollista, että löydät sellaisen yksittäisen ominaisuuden kuvauksen, joka ei sovellu käyttämääsi laitteeseen.

❑ Tämä liesituuletin on kaikkien

turvallisuusvaatimusten mukainen. Korjaukset tulee antaa tehtäväksi ainoastaan ammattitaitoisille teknikoille.

Sopimattomat korjaukset voivat aiheuttaa vakavan vaaran käyttäjälle.

❑ Lue nämä käyttöohjeet huolellisesti ennen

kuin käytät laitetta ensimmäisen kerran. Niissä on tärkeitä tietoja, jotka koskevat sinun turvallisuutta kuten myös laitteen käyttöä ja huoltoa.

❑ Säilytä nämä käyttö- ja asennusohjeet

tulevaa omistajaa varten.

Hävitä pakkausmateriaalit

asianmukaisesti (katso Asennusohjeet).

Liesituuletin on suunniteltu ainoastaan

kotitalouskäyttöön.

Irrota laite sähköverkosta aina ennen

puhdistus- tai huoltotoimenpiteitä , ottamalla töpseli irti seinästä tai katkaisemalla virta huoneiston pääkytkimestä.

kun tuuletinta käytetään yhtäaikaisesti kaasulla tai muilla polttoaineilla toimivien laitteiden kanssa. Poistoilmaa ei saa johtaa kaasulla tai muilla polttoaineilla toimivien laitteiden savunpoistohormiin.

Tuulettimen alla liekittäminen on

ehdottomasti kielletty.

Avotulen käyttö vahingoittaa suodattimia

ja voi aiheuttaa tulipalon, siksi sitä on vältettävä joka tapauksessa.

Älä jätä paistumassa olevaa ruokaa

ilman valvontaa, jotta kuumentunut öljy ei syty palamaan. Noudata huolellisesti paikallisten viranomaisten antamia savunpoiston teknisiä ja turvatoimenpiteitä koskevia määräyksiä.

Tuuletin on puhdistettava huolellisesti

sekä sisä- että ulkopuolelta (VÄHINTÄÄN KERRAN KUUKAUDESSA, noudata kuitenkin tämän käyttöohjeen neuvoja).

Tuulettimen puhdistusta ja suodattimien

vaihtoa ja puhdistusta koskevien määräysten noudattamattajättäminen voi aiheuttaa tulipalovaaran.

Lapset, aistivammaiset, psyykkisesti

vammaiset tai henkilöt, joilla ei ole kokemusta tai tietoa laitteen käytöstä voivat käyttää laitetta ainoastaan valvonnan alaisena, tai jos he ovat saaneet ohjeita laitteen käytöstä sen turvallisuudesta vastaavalta henkilöltä.

On valvottava että lapset eivät leiki

laitteella.

Älä koskaan käytä laitetta, jos sen

verkkoa ei ole asennettu oikealla tavalla !

Tuuletinta ei saa KOSKAAN käyttää

tukipintana, jollei niin ole erikseen mainittu.

Huoneisto on aina tuuletettava hyvin,

Page 59

Kaasu- ja sähköliedet

Älä käytä kaasutasoa pidempään kuin

15 minuuttia, jos kaikki keittopolttimet toimivat täydellä teholla, sillä tuulettimen pinta voi kuumentua liikaa ja käyttäjä voi saada palovamman siihen koskiessaan.

Tuuletin voi myös vahingoittua. Jos käytetään yhtäaikaisesti useampaa kuin

kolmea keittopoltinta, tuulettimen on oltava maksimiteholla.

❑ Huomio: suuri, yli 5 KW keittopoltin

(WOK malli) vastaa kahta standardipoltinta.

❑ Älä koskaan käytä keittopoltinta ilman

kattilaa. Säädä liekki siten, että se ei mene kattilan reunojen yli.

Älä käytä tuuletinta, jos lamppuja ei ole

asennettu oikein. Siitä voi aiheutua sähköiskun vaara.

Valmistaja ei vastaa käyttöohjeen

noudattamattajättämisestä aiheutuneista haitoista, vahingoista tai tulipaloista.

Page 60

Toimintaohjeet

Suodattimet ja huolto

Tehokkain höyrynpoistotapa ruokaa

valmistettaessa on seuraava: ❑ Käynnistä liesituuletin heti, kun aloitat

ruuanlaiton.

❑ Sammuta liesituuletin muutama minuutti

ruuanlaiton lopettamisen jälkeen.

Tuulettimen

Valo ON/OFF

Käynnistys:

❑ Valitse haluamasi imumoottorin asetus.

Sammutus: ❑ Palaa 0 asentoon Valot:

❑ Valo voidaan kytkeä päälle milloin

tahansa, myös silloin kun tuuletin on sammutettu.

asetukset

Huomio! Irroita laite aina virtalähteestä ennen puhdistus- tai huoltotoimenpiteitä, irrota virtajohdon pistoke verkkovirtapistorasiasta tai katkaise virta kodin sähköverkosta.

Rasvasuodattimet:

Metallisia suodattimia käytetään rasvaisten hiukkasten pyydystämiseen höyryistä, jotka syntyvät ruuanlaiton aikana.

Suodatinverkot on valmistettu palamattomasta metallista.

Varoitus:

Suodattimen tullessa yhä rasvaisemmaksi tämä aiheuttaa ei ainoastaan sen syttymisvaaran lisääntymistä vaan myös liesituulettimen tehon heikkenemistä.

Tärkeää:

Puhdistamalla metalliset rasvasuodattimet asianmukaisin väliajoin, voidaan vähentää niiden syttymisherkkyyttä lämmönmuodostuksen seurauksena, jota tapahtuu esimerkiksi uppopaistettaessa tai paahdettaessa.

Metallisten rasvasuodattimien puhdistus:

❑ Normaalikäytössä (1 -2 tuntia päivittäin)

metallisuodatin tulee puhdistaa 8 - 10 viikon välein.

❑ Suodattimet voidaan puhdistaa

astianpesukoneessa. Tällöin ne voivat hieman haalistua.

❑ Suodatin tulee sijoittaa vapaasti ja sitä EI

tule kiilata paikoilleen astianpesukoneessa.

Tärkeää: Erittäin rasvaisia metallisia suodattimia ei tule pestä yhdessä muiden astioiden ym. kanssa.

❑ Puhdistettaessa suodattimet käsin liota

niitä ensin kuumassa saippuavedessä. Sitten harjaa suodattimet puhtaaksi, huuhtele ne huolellisesti ja anna veden valua pois.

Page 61

Suodattimet ja huolto

Metallisten rasvasuodattimien irrottaminen ja asennus

1. Paina rasvasuodattimien hakaa

sisäänpäin ja käännä suodattimet alas.

2. Puhdista suodattimet.

3. Laita puhtaat suodattimet takaisin

liesituulettimeen.

Aktiivihiilisuodatin:

Hajujen poistamiseksi kiertoilmaversiossa.

Varoitus:

Suodattimen tullessa yhä rasvaisemmaksi, tulipalovaara lisääntyy ja liesituulettimen toiminta voi heikentyä.

Asennus: Poista kansi W kiertämällä nuppeja O 90°.

Laita hiilimatto sille varatun tilan sisälle ja kiinnitä se kiertämällä 90° nuppia O; sulje kansi.

Suodattimen irrottaminen:

Suodattimet irrotetaan käänteisessä järjestyksessä.

Aktiivihiilisuodattimien vaihto:

❑ Hiilisuodattimen kyllästys tapahtuu

pidemmän käytön jälkeen riippuen keittiötyypistä ja rasvasuodattimen puhdistustiheydestä. Joka tapauksessa suodatin on vaihdettava vähintään neljän kuukauden välein.

Sitä EI voi pestä eikä käyttää uudestaan

❑ Aktiivihiilisuodattimia on saatavilla

erikoisliikkeissä (katso Valinnaiset lisävarusteet).

❑ Käytä ainoastaan alkuperäisiä

suodattimia. Näin taataan laitteen

moitteeton toiminta.

Käytettyjen aktiivihiilisuodattimien hävittäminen:

❑ Aktiivihiilisuodattimissa EI ole mitään

vaarallisia aineita. Siten ne voidaan hävittää kotitalousjätteen mukana.

Page 62

Puhdistus ja hoito

Lamppujen vaihto

Katkaise liesituulettimen sähkönsyöttö irrottamalla pistoke tai kytkemällä virta pois päältä sähköpääkeskuksesta.

❑ Samalla kun puhdistat rasvasuodattimet,

puhdista myös kaikki kotelon saavutettavissa olevat osat. Tämä vähentää huomattavasti tulipalovaaraa ja takaa liesituulettimen parhaan mahdollisen toimintatuloksen.

❑ Käytä kuumaa pesuaineliuosta tai mietoa

ikkunanpuhdistusainetta liesituulettimen kuvun puhdistamiseen.

❑ Älä raaputa kuivunutta likaa vaan irrota se

kostean liinan avulla.

❑ Älä käytä hankaavia pesuaineita tai

sieniä, jotka voivat aiheuttaa naarmuja.

❑ Huomaa: Älä käytä alkoholia (spriitä)

muovisiin osiin, koska niiden pinta voi muuttua himmeäksi.

Varoitus: Varmista, että keittiö on riittävästi tuuletettu. Vältä avotulen käyttöä!

Puhdista liukukytkin ainoastaan pehmeällä kostealla liinalla (mieto pesuaineliuos).

Älä käytä ruostumattomalle teräkselle tarkoitettua kiillotusainetta liukukytkimeen.

Huomio! Tarkista että lamput eivät ole kuumia ennen kuin kosket niihin.

1. Sammuta tuuletin ja irrota sähköpistoke tai katkaise virta sähköpääkeskuksesta.

2. Irrota lampun suojus käyttäen tasapäistä ruuvimeisseliä vipuna.

3. Vaihda lamppu (käytä ainoastaan halogeenilamppuja, enintään 20 Watt G4 ).

4. Kiinnitä lampun suojus takaisin.

5. Työnnä laitteen pistoke pistorasiaan tai

kytke virta päälle sähköpääkeskuksesta.

Ruostumatonta terästä olevat pinnat:

❑ Käytä mietoa hankaamatonta

puhdistusainetta, joka sopii ruostumattomalle teräkselle.

❑ Puhdista pinta aina samansuuntaisesti

kuin se on hiottu ja kiillotettu.

Älä käytä mitään seuraavista keinoista ruostumattomien teräspintojen puhdistukseen: hankaavia pesusieniä tai puhdistusaineita, jotka sisältävät hiekkaa, soodaa, happoa tai kloridia!

Alumiini- ja muovipinnat:

❑ Käytä pehmeää, nukkaamatonta

ikkunaliinaa tai mikrokuitukangasta.

❑ Älä käytä kuivaa liinaa. ❑ Käytä mietoa ikkunanpesuainetta. Älä

käytä voimakkaita, happamia tai lipeäisiä pesuaineita.

❑ Älä käytä hankaavia aineita. 62

Ongelmatilanteessa

Jos sinulla on kysyttävää tai vian tapauksessa, ota yhteyttä Asiakaspalveluun. (Katso Asiakaspalvelun edustajaluettelo).

Soittaessasi anna seuraavat tiedot::

E-Nr. FD

Kirjoita asianmukaiset numerot yllä olevaan ruudukkoon.

E-Nr. (tuotekoodi) ja FD (valmistuspäivä) löytyvät arvokilvessä, joka tulee näkyviin liesituulettimen sisältä sen jälkeen, kun suodattimen kehys on poistettu.

Page 63

Brugervejledning

Beskrivelse af apparatet

Gitterfilter

Kontakt til lys/blæser

Funktionsmåde

Sugende funktion:

❑ I den sugende udgave opfanger

emhætten dampen fra køkkenet, og sender den udenfor gennem fedtfiltre.

❑ Fedtfilteret opfanger de faste partikler fra

køkkendampen.

❑ Køkkenet bliver på denne måde næsten

fuldstændigt renset for fedtstoffer og lugt.

Filtrerende funktion:

❑ Der skal anvendes et filter med aktivt kul,

når emhætten benyttes på denne funktion (læs venligst afsnittet: Filtre og Vedligeholdelse).

Lampe

Hos specialiserede forhandlere kan

man købe et sæt til installering og udskiftning af disse filtre.

I slutningen af denne brugervejledning findes en oversigt over de forskellige reservedelsnumre.

❑ Emhættens blæser suger dampen ud fra

køkkenet, og denne damp renses derefter i fedtfilteret og i det aktive kulfilter, hvorefter luften sendes tilbage i køkkenet.

❑ Fedtfilteret opfanger de fedtpartikler der

findes i køkkendampen.

❑ Filteret med aktivt kul fjerner lugten.

Hvis filteret med aktivt kul ikke

monteres, er det ikke muligt at fjerne lugten fra køkkendampen

Page 64

Før apparatet tages i brug første gang

Vigtige bemærkninger:

❑ Brugervejledningen er gældende for flere

forskellige udgaver af dette apparat. Derfor er det muligt at finde beskrivelser af enkelte komponenter, der ikke henviser til det købte apparat.

❑ Denne sugende emhætte er fremstillet i

overensstemmelse med alle grundlæggende sikkerhedsstandarder.

Eventuelle reparationer må udelukkende udføres af kvalificerede teknikere. Forkerte reparationer kan udsætte brugeren for alvorlig fare.

❑ Før husholdningsapparatet benyttes

første gang, skal man læse brugervejledningen omhyggeligt. Denne vejledning indeholder vigtige oplysninger for den personlige sikkerhed, samt til beskyttelse af apparatet.

❑ Vejledningen til montering og brug skal

opbevares og overdrages til eventuelle senere brugere.

Sørg for at emballeringsmaterialet bortskaffes korrekt (læs venligst

installeringsvejledningen).

Denne sugende emhætte er udelukkende udviklet til brug i almindelig

husholdning.

Før der udføres nogen form for rengøring eller vedligeholdelse, skal

emhætten afbrydes fra elnettet ved at trække stikket ud, eller ved at afbryde hovedafbryderen i hjemmet.

Apparatet må ikke benyttes af børn, eller af personer med nedsatte sanseevner

eller mentale færdigheder, eller uden den nødvendige erfaring og kendskab, med mindre brugen sker under opsyn eller vejledning fra en person der har ansvaret for deres sikkerhed.

Emhætten må ALDRIG benyttes som

støtteoverflade, med mindre dette er udtrykkeligt tilladt.

Lokalet skal have tilstrækkelig

ventilation, når køkkenemhætten anvendes samtidigt med andre apparater der forbrænder gas eller andre brændstoffer.

Den opsugede luft må ikke ledes ind i

rør, der anvendes til udledning af røg fra apparater med forbrænding af gas eller af andre brændstoffer.

Det er strengt forbudt at flambere under

emhætten.

Brug af åben ild er farligt for filtrene og

kan medføre brand, og skal derfor altid undgås.

Friturestegning skal ske under opsyn for

at forhindre, at den overopvarmede olie bryder i brand.

Hvad angår de nødvendige tekniske

forholdsregler og sikkerhedskrav for udledning af røg, skal alle reglementer fra de lokale myndigheder overholdes uden undtagelse.

Emhætten skal rengøres ofte, både

indvendigt og udvendigt (MINDST EN GANG OM MÅNEDEN; overhold under alle omstændigheder angivelserne i kapitlet om vedligeholdelse i denne vejledning).

Manglende overholdelse af kravene for

rengøring af emhætten, og for udskiftning og rengøring af filtrene, medfører brandfare.

Børn skal holdes under opsyn, så de ikke får mulighed for at lege med emhætten.

Emhætten må aldrig benyttes uden korrekt monteret rist!

Page 65

Gasblus og elplader

En kogeflade med gasblus må ikke anvendes med alle blus tændt og på max

effekt i mere end 15 minutter, ellers kan der opstå fare for at emhættens overflader overopvarmes, og man kan brænde sig, hvis man rører ved emhætten.

Desuden kan emhætten blive beskadiget. Hvis der anvendes flere end 3 gasblus, skal

emhætten indstilles på max effekt. ❑ Bemærk: et stort blus med effekt over 5

KW (fx WOK)svarer til 2 standard-blus.

❑ Gasblussene må aldrig være tændt uden

gryder eller pander ovenpå. Reguler flammen, så den ikke rager ud fra grydebundens omkreds.

Emhætten må hverken benyttes eller efterlades uden korrekt indsatte lyspærer

pga. fare for elektrisk stød.

Fabrikanten fralægger sig ethvert ansvar for eventuelle fejl, skader eller brand

forårsaget af apparatet, men afledt af manglende overholdelse af instruktionerne i denne vejledning.

Page 66

Betjening

Filtre og vedligeholdelse

Følgende metode er den mest effektive

til fjernelse af damp fra madlavning:

❑ Tænd emhætten, så snart madlavningen

påbegyndes.

❑ Sluk først emhætten nogle minutter efter

at madlavningen er ophørt.

Motorhastighed

Lys ON/OFF

Sådan tændes emhætten:

❑ Vælge den ønskede indstilling af

sugemotoren.

Sådan slukkes emhætten: ❑ Komme tilbage til 0. Belysning:

❑ Lampen kan tændes, når som helst, også

selvom blæseren er slukket.

Obs! Inden der udføres nogen form for rengøring eller vedligeholdelse skal emhætten afbrydes fra elnettet ved at fjerne stikket fra stikkontakten, eller ved at afbryde hjemmets hovedafbryder.

Fedtfiltre:

Fedtfiltrene af metal anvendes til at opfange fedtpartikler i dampene, der dannes under madlavningen. Filtermaterialerne er lavet af ikke-antændeligt metal.

Pas på:

Når filtrene mættes på grund af fedtstofferne, øges både risikoen for brand, og emhættens sugeevne nedsættes også.

Vigtigt:

Ved rengøring af metalfedtfiltrene med jævne mellemrum, mindskes risikoen for, at de bryder i brand på grund af den øgede varme der opstår, når man laver meget kraftig friturestegning eller grydestegning.

Rengøring af metalfedtfiltrene:

❑ Under normale brugsforhold (fra 1 til 2

timer om dagen) skal metalfedtfilteret rengøres hver 8-10 uger.

❑

Filtrene kan vaskes i opvaskemaskinen. Der er dog mulighed for, at de misfarves i lettere grad.

❑ Hvis man vasker filteret i

opvaskemaskinen, skal det anbringes frit, og IKKE trykket fast i kurven eller mellem andet køkkengrej.

Vigtigt: når fedtfiltrene af metal er mættet med fedtstof, bør de ikke vaskes sammen med andre tallerkener, etc.

❑ Hvis man vasker filtrene i hånden, skal

de først dyppes i varmt sæbevand. Rengør derefter med en børste, skyl dem og sørg for at alt vandet kommer ud.

Page 67

Filtre og vedligeholdelse

Afmontering og montering af metalfedtfiltrene:

1. Tryk den tap, der findes på hvert

fedtfilter, indad, og træk filteret ned.

2. Rengør filtrene.

3. Genmontér de rene filtre på emhætten.

Montering: fjern låget W ved at dreje de runde håndtag O 90º.

Indsæt den lille kulmadras i det specielle rum, og fastgør ved at dreje det runde håndtag O 90º, luk låget igen.

Aktivt kulfilter:

Til fjernelse af lugten, når emhætten arbejder på den filtrerende funktion.

Pas på:

Efterhånden som filtrene mættes med fedtstof, øges faren for brand, og emhættens effektivitet kan blive reduceret.

Afmontering af filteret:

Filtrene afmonteres ved at følge den modsatte fremgangsmåde.

Udskiftning af det aktive kulfilter:

❑ Kulfilteret skal udskiftes hver 4. Måned,

hvis emhætten ikke benyttes intensivt, eller oftere.Kulfilteret kan IKKE vaskes eller genanvendes.

❑ Aktive kulfiltre kan købes hos

specialiserede forhandlere (læs venligst afsnittet: Ekstra tilbehør).

❑ Anvend udelukkende originale filtre.

Herved garanteres perfekt funktion af apparatet.

Bortskaffelse af brugte aktive kulfiltre:

❑ Aktive kulfiltre indeholder IKKE nogen

form for skadelige stoffer. Disse filtre kan således smides ud med det normale husaffald.

Page 68

Rengøring og behandling

Udskiftning af pærer

Afbryd emhætten fra elnettet ved at trække stikket ud, eller ved at afbryde elektriciteten på hoved-eltavlen.

❑ Når man rengør fedtfiltrene, skal man

fjerne fedtstof fra alle tilgængelige områder på emhætten. Dette reducerer brandfaren i betydelig grad, og sikrer optimal funktion af emhætten.

❑ Anvend varmt vand med opvaskemiddel

eller en mild rensevæske til glas ved rengøring af emhættens kappe.

❑ Skrab aldrig tørt snavs væk; blød det op

med en fugtig klud.

❑ Anvend aldrig rengøringsmidler med

slibemidler, eller svampe der kan ridse emhættens overflade.

❑ Bemærk: Anvend aldrig alkohol (sprit) på

dele af plastik, fordi overfladerne kan blive matte. Pas på: Sørg for at køkkenet er tilstrækkeligt udluftet. Undgå åben ild!

Rengør udelukkende skydekontakten med en blød, fugtig klud (opløsning af vand

og en mild rengøringsvæske). Anvend aldrig rengøringsmidler til

overflader af rustfrit stål ved rengøring af skydekontakten.

Overflader af rustfrit stål:

❑ Anvend et mildt rengøringsmiddel til

rustfrit stål, der ikke indeholder slibemidler.

❑ Rengør altid overfladen i samme retning,

hvori den er blevet poleret.

Pas på! Sørg for at pærerne er kolde før de berøres.

1. Sluk emhætten og træk forsyningsledningen ud, eller afbryd elektriciteten på hoved-eltavlen.

2. Fjern pæretildækningen ved at lirke med en flad skruetrækker.

3. Udskift den beskadigede lyspære med en ny (der må kun anvendes halogenpærer på max. 20 Watt – type G4).

4. Sæt pæretildækningen på plads igen.

5. Sæt forsyningsledningen tilbage i

stikkontakten, eller tilslut elektriciteten på hoved-eltavlen.

Hvis der opstår vanskeligheder

Anvend aldrig nogen af følgende midler

til rengøring af overflader af rustfrit stål: slibende svampe, rengøringsmidler der indeholder sand, soda, syre eller klorid!

Overflader af aluminium eller plastik:

❑ Anvend en klud til glas uden fnug eller en

klud af mikrofibre.

❑ Anvend aldrig tørre klude. ❑ Anvend en mild rengøringsvæske til glas.

Anvend aldrig kraftige rengøringsmidler, syrer eller rengøringsmidler med et indhold af kaustisk soda.

❑ Anvend aldrig slibemidler.

Hvis man har spørgsmål, eller hvis apparatet ikke fungerer korrekt, bedes man rette henvendelse til vores kundeservicecenter. (Se listen med kundeservicecentre). Når man ringer, bedes man oplyse følgende:

E-Nr. FD

Indfør de tilhørende tal i boksen vist herover. Nr.- E (produktkode) og FD (fremstillingsdato) findes på etiketten internt i emhætten, efter at filterets rist er blevet fjernet.

Page 69

ПдзгЯет чсЮузт кбй ухнфЮсзузт

РесйгсбцЮ фпх брпсспцзфЮсб

РлЮкфсб елЭгчпх

ЦЯлфсп лЯрпхт

цщфйумпэ/МзчбнЮт

Цщфйумьт

ЧсЮуз фпх брпсспцзфЮсб

МпнфЭлп ме еобесйумь уе еощфесйкь ресйвЬллпн

 П еобесйуфЮсбт фпх брпсспцзфЮсб

брпсспцЬ фпхт бфмпэт мбгейсЭмбфпт пй прпЯпй реснЬне брь фб цЯлфсб лЯрпхт кбй кбфьрйн брпвЬллпнфбй уфп еощфесйкь фзт кбфпйкЯбт.

 Фб цЯлфсб лЯрпхт кбфбксбфпэн фб мьсйб

лЯрпхт фщн бфмюн мбгейсЭмбфпт.

 Уфзн кпхжЯнб ден мЭнпхн Ячнз лЯрпхт Ю

дхуЬсеуфет мхсщдйЭт.

МпнфЭлп ме еущфесйкЮ бнбкэклщуз

 Гйб фЭфпйпх еЯдпхт мпнфЭлп рсЭрей нб

егкбфбуфЮуефе Энб цЯлфсп енесгпэ Ьнисбкб (дет кецЬлбйп ЦЯлфсп кбй УхнфЮсзуз).

Фп цЯлфсп енесгпэ Ьнисбкб иещсеЯфбй

ейдйкь еоЬсфзмб фп прпЯп рсЭрей нб бгпсЬуефе брь ЕОЕЙДЙКЕХМЕНП КБФБУФЗМБ. Пй кщдйкпЯ рбсбггелЯбт всЯукпнфбй уфйт фелехфбЯет уелЯдет фпх рбсьнфпт егчейсйдЯпх.

❑ П еобесйуфЮсбт фпх брпсспцзфЮсб

брпсспцЬ фпхт бфмпэт мбгейсЭмбфпт пй прпЯпй кбибсЯжпнфбй реснюнфбт брь фб цЯлфсб лЯрпхт кбй фп цЯлфсп енесгпэ Ьнисбкб рсйн нб бнбкхклщипэн уфп еущфесйкь фзт кпхжЯнбт.

 Фб цЯлфсб лЯрпхт ухгксбфпэн фб мьсйб

лЯрпхт рпх всЯукпнфбй уфпхт бфмпэт мбгейсЭмбфпт.

 Фп цЯлфсп енесгпэ Ьнисбкб брпсспцЬ

фпхт кбрнпэт фпх мбгейсЭмбфпт.

ЕЬн ден Эчей егкбфбуфбиеЯ цЯлфсп

енесгпэ Ьнисбкб, ден еЯнбй дхнбфЮ з брпссьцзуз фщн пумюн фщн кбрнюн мбгейсЭмбфпт.

Page 70

Рсйн брь фзн енесгпрпЯзуз

РспупчЮ:

❑ Пй пдзгЯет чсЮузт бнбцЭспнфбй уе

дйЬцпсет екдьуейт фпх мзчбнЮмбфпт. ХрЬсчей ресЯрфщуз нб всеЯфе ресйгсбцЭт рпх ден бнфбрпксЯнпнфбй уфп мзчЬнзмб рпх Эчефе уфзн кбфпчЮ убт..

❑ П брпсспцзфЮсбт рлзсеЯ ьлет фйт

учефйкЭт дйбфЬоейт буцблеЯбт. Ïé ерйукехЭт рсЭрей нб гЯнпнфбй брпклейуфйкЬ брь еоейдйкехмЭнп рспущрйкь. ЛбнибумЭнет ерйукехЭт

екиЭфпхн фпн чсЮуфз уе упвбспэт кйндэнпхт.

❑ Рсйн брь фзн рсюфз чсзуймпрпЯзуз фпх

мзчбнЮмбфпт, дйбвЬуфе рспуекфйкЬ фйт пдзгЯет чсЮузт пй прпЯет ресйЭчпхн чсЮуймет рлзспцпсЯет гйб фзн рспущрйкЮ убт буцЬлейб кбй фзн ухнфЮсзуз фпх мзчбнЮмбфпт.

❑ КсбфЮуфе фйт пдзгЯет чсЮузт кбй

егкбфЬуфбузт уе кблЮ кбфЬуфбуз гйб рйибнЮ меллпнфйкЮ чсЮуз фпхт брь Ьллпн йдйпкфЮфз.

КбфбуфсЭшфе фб хлйкЬ ухукехбуЯбт ме

фпн ущуфь фсьрп (дет кбй пдзгЯет ЕгкбфЬуфбузт).

З рбспэуб ухукехЮ еЯнбй учедйбумЭнз

брпклейуфйкЬ гйб пйкйбкЮ чсЮуз.

Рсйн брь кЬие ерЭмвбуз кбибсйумпэ Ю

ухнфЮсзузт брпухндЭуфе фпн брпсспцзфЮсб брь фп сеэмб бцбйсюнфбт фзн рсЯжб Ю дйбкьрфпнфбт фзн кенфсйкЮ рбспчЮ сеэмбфпт.

Фп рбсьн рспъьн ден еЯнбй кбфЬллзлп

гйб чсЮуз брь рбйдйЬ Ю брь Ьфпмб ме мейщмЭнет бйуизфЮсйет, ущмбфйкЭт Ю рнехмбфйкЭт йкбньфзфет ме Эллейшз кбфЬллзлзт емрейсЯбт кбй гнюузт, екфьт кбй еЬн бхфЬ Эчпхн лЬвей кбфЬллзлз ейдЯкехуз кбй ерЯвлешз щт рспт фзн чсЮуз фпх рспъьнфпт брь бнисюрпхт хреэихнпхт гйб фзн рспущрйкЮ фпхт буцЬлейб

Фб мйксЬ рбйдйЬ рсЭрей нб ерйвлЭрпнфбй

юуфе нб мзн рбЯжпхн ме фзн рбспэуб ухукехЮ.

Ден рсЭрей нб чсзуймпрпйеЯфбй рпфЭ п

брпсспцзфЮсбт еЬн ден еЯнбй псиЬ мпнфбсйумЭнз з учЬсб!

П брпсспцзфЮсбт ден рсЭрей РПФЕ нб

чсзуймпрпйеЯфбй щт ерйцЬнейб уфЮсйозт екфьт кбй еЬн еЯнбй сзфЬ ендедейгмЭнп.

П чюспт рсЭрей нб Эчей йкбнпрпйзфйкь

бесйумь, ьфбн п брпсспцзфЮсбт кпхжЯнбт чсзуймпрпйеЯфбй фбхфьчспнб ме Ьллет ухукехЭт кбэузт хгсбесЯпх Ю Ьллб кбхуфйкЬ хлйкЬ

П брпсспцзмЭнпт бЭсбт ден рсЭрей нб

кбфблЮгей уе Энб бгщгь рпх чсзуймпрпйеЯфбй гйб фзн еккЭнщуз фщн кбрнюн рпх дзмйпхсгпэнфбй брь ухукехЭт кбэузт хгсбесЯпх Ю Ьллб кбхуфйкЬ хлйкЬ

Брбгпсеэефбй бхуфзсЬ фп мбгеЯсемб ме

цльгет кЬфщ брь фпн брпсспцзфЮсб. З чсЮуз елеэиесзт цльгбт рспкблеЯ жзмйЭт уфб цЯлфсб кбй еЯнбй дхнбфьн нб рспкблЭуей рхскбгйЭт, гй’бхфь рсЭрей нб брпцеэгефбй уе кЬие ресЯрфщуз

Фп фзгЬнйумб рсЭрей нб гЯнефбй кЬфщ

брь ухнечЮ Элегчп юуфе нб брпцехчиеЯ з бнЬцлеоз фпх лбдйпэ

¼уп бнбцпсЬ фб фечнйкЬ мЭфсб кбй фб мЭфсб буцблеЯбт рпх рсЭрей нб ецбсмпуфпэн гйб фзн еккЭнщуз фщн кбрнюн рсЭрей нб дпиеЯ мегЬлз рспупчЮ уе ьфй рспвлЭрефбй брь фпхт кбнпнйумпэт фщн бсмьдйщн фпрйкюн бсчюн

П брпсспцзфЮсбт рсЭрей нб

кбибсЯжефбй ухуфзмбфйкЬ, фьуп еущфесйкЬ ьуп кбй еощфесйкЬ (ФПХЛБЧЙУФПН МЙБ ЦПСБ ФП МЗНБ, кбй уэмцщнб ме фйт пдзгЯет ухнфЮсзузт рпх рбсЭчпнфбй уфп рбсьн цхллЬдйп).

З мз фЮсзуз фщн кбньнщн кбибсйумпэ

фпх брпсспцзфЮсб кбй фзт бнфйкбфЬуфбузт кбй кбибсйумпэ фщн цЯлфсщн ерйцЭсей кйндэнпхт рхскбгйЬт.

Page 71

ЕуфЯет кпхжЯнбт хгсбесЯпх кбй злекфсйкЭт

Мзн чсзуймпрпйеЯфе фбхфьчспнб ьлет фйт

еуфЯет кпхжЯнбт хгсбесЯпх ме дхнбфЮ цльгб кбй гйб ресйууьфесп брь 15 лерфЬ, гйбфЯ хрЬсчей ресЯрфщуз нб хресиесмбниеЯ з ерйцЬнейб фпх брпсспцзфЮсб кбй нб убт рспкблЭуей егкбэмбфб. ЕрйрлЭпн, п брпсспцзфЮсбт кйндхнеэей нб хрпуфеЯ жзмйЬ. Уе ресЯрфщуз чсЮузт ресйуупфЭсщн брь 3 еуфйюн кпхжЯнбт хгсбесЯпх ме дхнбфЮ цльгб рсЭрей нб чсзуймпрпйЮуефе фзн мЭгйуфз фбчэфзфб брпссьцзузт фпх брпсспцзфЮсб.

❑ РспупчЮ: мйб еуфЯб дэнбмзт бнюфесзт

фщн 5KW (ЕЯдпхт WOK) бнфйуфпйчеЯ уе 2 кбнпнйкЭт еуфЯет.

❑ Мзн чсзуймпрпйеЯфе фйт еуфЯет кпхжЯнбт

хгсбесЯпх чщсЯт фб бнфЯуфпйчб пйкйбкЬ укеэз. СхимЯуфе кбфЬллзлб фзн цльгб юуфе нб мзн оереснЬ фзн дйЬмефсп фпх пйкйбкпэ укеэпхт.

Мзн чсзуймпрпйеЯфе Ю бцЮнефе фпн

брпсспцзфЮсб чщсЯт лЬмрет псиЬ мпнфбсйумЭнет гйбфЯ хрЬсчей кЯндхнпт злекфспрлзоЯбт,.

ЕЯмбуфе бнеэихнпй гйб ендечьменб

брсьвлерфб, жзмйЭт Ю рхскбгйЭт рпх иб рспклзипэн уфзн ухукехЮ кбй иб рспЭлипхн брь фзн мз фЮсзуз фщн пдзгйюн рпх бнбцЭспнфбй у’ бхфь фп егчейсЯдйп.

Page 72

ЧсЮуз фпх брпсспцзфЮсб

ЦЯлфсб кбй ухнфЮсзуз

П кблэфеспт фсьрпт гйб нб

еобцбнЯуефе фпхт бфмпэт рпх дзмйпхсгпэнфбй кбфЬ фзн дйЬскейб фпх мбгейсЭмбфпт еЯнбй п еоЮт:

❑ БнЬшфе фпн брпсспцзфЮсб мьлйт

бсчЯуефе фп мбгеЯсемб

❑ УвЮуфе фпн брпсспцзфЮсб лЯгп мефЬ фп

фЭлпт фпх мбгейсЭмбфпт.

Дэнбмз мзчбнЮт

Цщфйумьт

ON/OFF

ЕккЯнзуз:

❑ ЕрйлЭофе фзн кбфЬллзлз дэнбмз

брпссьцзузт.

УвЮуймп:

❑ ЕрйуфсЭшфе фзн дэнбмз брпссьцзузт

óôï 0.

Цщфйумьт:

❑ П цщфйумьт мрпсеЯ нб рбсбмеЯней

бнбммЭнпт бкьмб кбй ьфбн з мзчбнЮ брпссьцзузт еЯнбй увхуфЮ.

брпссьцзузт

РспупчЮ! Рсйн брь кЬие ерЭмвбуз кбибсйумпэ Ю ухнфЮсзузт брпухндЭуфе фпн брпсспцзфЮсб брь фп сеэмб бцбйсюнфбт фзн рсЯжб Ю дйбкьрфпнфбт фзн кенфсйкЮ рбспчЮ сеэмбфпт.

ЦЯлфсп лЯрпхт:

Фп цЯлфсп лЯрпхт кбфбксбфЬ фб мьсйб лЯрпхт рпх всЯукпнфбй уфпхт бфмпэт рпх дзмйпхсгпэнфбй кбфЬ фзн дйЬскейб фпх мбгейсЭмбфпт.

Фп цЯлфсп лЯрпхт еЯнбй брь бцлегЭт мЭфбллп.

РспупчЮ:

З бэозуз фпх кпсеумпэ фпх цЯлфспх брь хрплеЯммбфб мпсЯщн лЯрпхт рспдйбгсЬцей мйб бнфЯуфпйчз бэозуз рйибнпфЮфщн ехцлекфьфзфбт фпх кбй мрпсеЯ нб влЬшей фзн кблЮ лейфпхсгЯб фпх брпсспцзфЮсб.

Узмбнфйкь:

КбибсЯжефе фп цЯлфсп лЯрпхт бнЬ фбкфЬ чспнйкЬ дйбуфЮмбфб.

Кбибсйьфзфб цЯлфспх лЯрпхт:

❑ Ме кбнпнйкЭт ухниЮкет лейфпхсгЯбт (1 - 2

юсет змесзуЯщт) фп мефбллйкь цЯлфсп кбибсЯжефбй бнЬ 8-10 евдпмЬдет.

❑ МрпсеЯфе нб кбибсЯуефе фп цЯлфсп

вЬжпнфбт фп уфп рлхнфЮсйп рйЬфщн (мрпсеЯ нб оевЬшей елбцсЬ).

❑ Фп цЯлфсп рсЭрей нб фпрпиефзиеЯ

елеэиесп кбй ПЧЙ уцзнщмЭнп меуб уфп рлхнфЮсйп рйЬфщн.

Узмбнфйкь: мзн вЬлефе фп кпсеумЭнп брь лЯрпт цЯлфсп мбжЯ ме Ьллб укеэз.

❑ Уе ресЯрфщуз рлхуЯмбфпт уфп

чЭсй,бцЮуфе гйб месйкЭт юсет фп цЯлфсп уе дйЬлхмб жеуфпэ неспэ кбй брпссхрбнфйкпэ. КбибсЯуфе фп ме впэсфуб, оерлэнфе фп кбй бцЮуфе фп нб уфегнюуей.

Page 73

ЦЯлфсб кбй ухнфЮсзуз

МпнфЬсйумб кбй оемпнфЬсйумб цЯлфсщн лЯрпхт:

1. РйЭуфе рспт фб мЭуб фп брбгкйуфсщфйкь

Элбумб фщн цЯлфсщн лЯрпхт кбй кбфевЬуфе фб цЯлфсб.

2. КбибсЯуфе фб цЯлфсб

3. ЕрбнбухндЭуфе фб цЯлфсб лЯрпхт

Цйлфсп ме енесгь Ьнисбкб:

Гйб фп цйлфсЬсйумб фщн бфмюн кпхжЯнбт уфзн Экдпуз еущфесйкЮт бнбкэклщузт

РспупчЮ:

П рсппдехфйкьт кпсеумьт фщн цЯлфсщн брь лЯрпт бхоЬней фзн рйибньфзфб ехцлекфьфзфбт фпхт кбй мрпсеЯ нб влЬшей фзн кблЮ лейфпхсгЯб фпх брпсспцзфЮсб.

МпнфЬсйумб: БцбйсЭуфе фп кЬлхммб W ресйуфсЭцпнфбт

кбфЬ 90° фйт лбвЭт Ï . ВЬлфе фп мбойлбсЬкй Ьнисбкб уфп еущфесйкь

фзт кбфЬллзлзт ресйпчЮт кбй буцблЯуфе фп гхсЯжпнфбт кбфЬ 90° фзн лбвЮ O, клеЯнпнфбт фп кЬлхммб...

ОемпнфЬсйумб:

Гйб фп оемпнфЬсйумб бкплпхиЮуфе фзн

бнЬрпдз дйбдйкбуЯб.

❑ П кпсеумьт фпх цЯлфспх еобксйвюнефбй

мефЬ брь мЯб мегЬлз чспнйкЬ чсЮуз бнЬлпгб ме фпн фэрп фзт кпхжЯнбт кбй брь фзн ухчньфзфб кбибсйумпэ фпх цЯлфспх лЯрпхт. Уе кЬие ресЯрфщуз еЯнбй бнбгкбЯб з бнфйкбфЬуфбуз фпх цЯлфспх фпхлЬчйуфпн бнЬ 4 мЮнет. Фп цЯлфсп Ьнисбкб ДЕН мрпсеЯ нб рлхиеЯ Ю нб бнбгеннзиеЯ

❑ Фп цЯлфсп енесгпэ Ьнисбкб мрпсеЯ нб

бгпсбуиеЯ брь ЕОЕЙДЙКЕХМЕНБ КБФБУФЗМБФБ (дет рбсЬгсбцп ме ‘ЕйдйкЬ еобсфЮмбфб’.

❑ ЧсзуймпрпйеЯфе брпклейуфйкЬ

бхиенфйкЬ цЯлфсб енесгпэ Ьнисбкб ãéá

фзн кблэфесз лейфпхсгЯб фпх брпсспцзфЮсб.

Бнбкэклщуз чсзуймпрпйзмЭнщн цЯлфсщн енесгпэ Ьнисбкб:

❑ Фб цЯлфсб енесгпэ Ьнисбкб ДЕН

ресйЭчпхн ерйкЯндхнет пхуЯет. МрпсеЯ нб бнбкхклщипэн кбнпнйкЬ ьрщт фб Ьллб пйкйбкЬ брпссЯммбфб.

Page 74

Кбибсйьфзфб кбй цспнфЯдб фпх брпсспцзфЮсб

БрпухндЭуфе фпн брпсспцзфЮсб брь фп сеэмб

❑ ¼фбн кбибсЯжефе Ю бллЬжефе фб цЯлфсб

(дет кбй фзн рбсЬгсбцп ´´фб цЯлфсб кбй з ухнфЮсзуз фпхт¨) кбибсЯуфе кбй фб еобсфЮмбфб рпх фб ресйвЬллпхн, гйб нб брпцэгефе рйибньфзфет рхскбгйЬт кбй гйб фзн кблэфесз ухнфЮсзуз фпх брпсспцзфЮсб.

❑ ЧсзуймпрпйЮфе жеуфь несь кбй

брпссэрбнфйкь гйб фзн кбибсйьфзфб фпх. Уе ресЯрфщуз дэукплЮт всщмйЬт, (рпх всЯукефбй брь кбйсь) чсзуймпрпйЮуфе Энб рспйьн гйб фпн кбибсйумь фщн фжбмйюн.

❑ Мзн оэнефе фзн всщмйЬ, бллЬ лхюуфе

фпхт лекЭдет реснюнфбт фпхт ме всегмЭнп рбнЯ.

❑ Брпцеэгефе фзн чсЮуз уклзсюн

рспйьнфщн кбибсйумпэ Ю впэсфует рпх мрпсеЯ нб чбсЬопхн фзн ерйцЬнейб фпх еобсфЮмбфпт.

❑ РспупчЮ: з чсЮуз фпх блкпьл уфйт

рлбуфйкЭт ерйцЬнейет мрпсеЯ нб рспкблЭуей фзн емцЬнйуз ибмрюн ресйпчюн. РспупчЮ! БесЯуфе кблЬ фзн кпхжЯнб кбй мзн бцЮнефе елеэиесет цльгет.

КбибсЯуфе фп рлзкфспльгйп елЭгчпх фпх

брпсспцзфЮсб брпклейуфйкЬ ме мблбкь кбй всегмЭнп рбнЯ (елбцсь кбибсйуфйкь дйЬлхмб). Мзн чсзуймпрпйеЯфе уфйлвщфйкЬ хлйкЬ гйб бнпоеЯдщфп бфуЬлй.

ЕрйцЬнейет брь бнпоеЯдщфп бфуЬлй:

❑ ЧсзуймпрпйЮуфе Энб елбцсь кбибсйуфйкь

мз лейбнфйкь дйЬлхмб гйб бнпоеЯдщфп бфуЬлй

❑ КбибсЯуфе фзн ерйцЬнейб бкплпхиюнфбт

фзн цпсЬ ме фзн прпЯб Эчей гхблйуфеЯ кбй уфйлвщиеЯ.

Мзн чсзуймпрпйЮуфе кбнЭнб брь фб

рбсбкЬфщ хлйкЬ гйб фпн кбибсйумь ерйцбнейюн брь бнпоеЯдщфп бфуЬлй: лейбнфйкЬ уцпхггЬсйб, кбибсйуфйкЬ рспъьнфб рпх ресйЭчпхн Ьммп, нЬфсйп, поэ Ю члюсйп!

ЕрйцЬнейет брь блпхмЯнйп Ю рлбуфйкь

❑ ЧсзуймпрпйЮуфе мблбкь рбнЯ гйб фб

фжЬмйб рпх ден бцЮней Янет Ю ейдйкь рбнЯ брь мйкспАнет.

❑ Мзн чсзуймпрпйЮфе уклзсь рбнЯ.

❑ ЧсзуймпрпйЮфе мблбкь брпсхррбнфйкь

гйб фзн кбибсйьфзфб фжбмйюн. Мзн чсзуймпрпйеЯфе уклзсЬ брпсхррбнфйкЬ, члюсйп Ю поЭб.

❑ Мзн чсзуймпрпйеЯфе лейбнфйкЬ

брпссхрбнфйкЬ.

БнфйкбфЬуфбуз лбмрфЮсщн

РспупчЮ! РсЯн нб бкпхмрЮуефе фпхт

лбмрфЮсет, вевбйщиеЯфе ьфй Эчпхн ксхюуей.

1. БрпухндЭуфе фпн брпсспцзфЮсб брь фп сеэмб.

2. БцбйсЭуфе фзн рспуфбфехфйкЮ ерйцЬнейб чсзуймпрпйюнфбт Энб мйксь рлбфэ кбфубвЯдй Ю рбсьмпйп есгблеЯп.

3. БнфйкбфбуфЮуфе фпн лбмрфЮсб брпклейуфйкЬ ме ьмпйп фпх фщн 20 W max

(G4)

4. ВЬлфе фзн рспуфбфехфйкЮ ерйцЬнейб фпх

лбмрфЮсб бкплпхиюнфбт бнЬрпдб фйт пдзгЯет.

5. ЕЬн п цщфйумьт ден дпхлеэей, рсйн нб кблЭуефе фзн фечнйкЮ впЮиейб, елЭгофе еЬн пй лбмрфЮсет Эчпхн фпрпиефзиеЯ ущуфЬ.

РспвлЮмбфб дхулейфпхсгЯбт

Гйб прпйеудЮрпфе есщфЮуейт Ю рспвлЮмбфб дхулейфпхсгЯбт, брехихниеЯфе уфп кЭнфсп фечнйкЮт впЮиейбт релбфюн (дет кбфЬлпгп кЭнфсщн фечнйкЮт впЮиейбт релбфюн) бнбцЭспнфбт фпн рбсбкЬфщ кщдйкь:

N°-E FD

Пй бсйимпЯ рпх ухмрлзсюнпхн фпхт рбсбрЬнщ кщдйкпэт ресйЭчпнфбй уфзн рйнбкЯдб рпх всЯукефбй уфп еущфесйкь фпх брпсспцзфЮсб, псбфЮ брпклейуфйкЬ еЬн бцбйсЭуефе фп кЬлхммб цЯлфспх.

Page 75

LZ24000 EAN 4242 00 343 6509

Starterset für Umluftbetrieb

Circulating-air mode complete installation set

Mode Air recyclé - Kit de montage

Recirculatie kap complete installatie set

Versione a riciclo interno Kit di installazione

Modalidad aire reciclada, completo de instalacion

Modalidade ar reciclado, completo de instalação.

Starter sæt til intern recirkulation

Starter kit För intern återcirkulation

Starter kit sisäilman kierrätystä varten

Starter kit for innvendig resirkulasjon

МпнфЭлп еущфесйкЮт бнбкэклщузт ÓÝô егкбфЬуфбузò

Page 76

Siemens-InfoLine (Mo.-Fr.: 8.00-18.00 Uhr erreichbar) Für Produktinformationen sowie Anwendungs- und Bedienungsfragen: Tel.: 01805 213413 oder unter siemens-infoline@bshg.com

/Min. aus dem Festnetz der T-Com, Mobil gegebenenfalls abweichend.

0,14 Nur für Deutschland gültig! Online-Shop: www.siemens-eshop.com

LI3JFC Ed. 07/08

SIEMENS LU29250, LU29050 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
