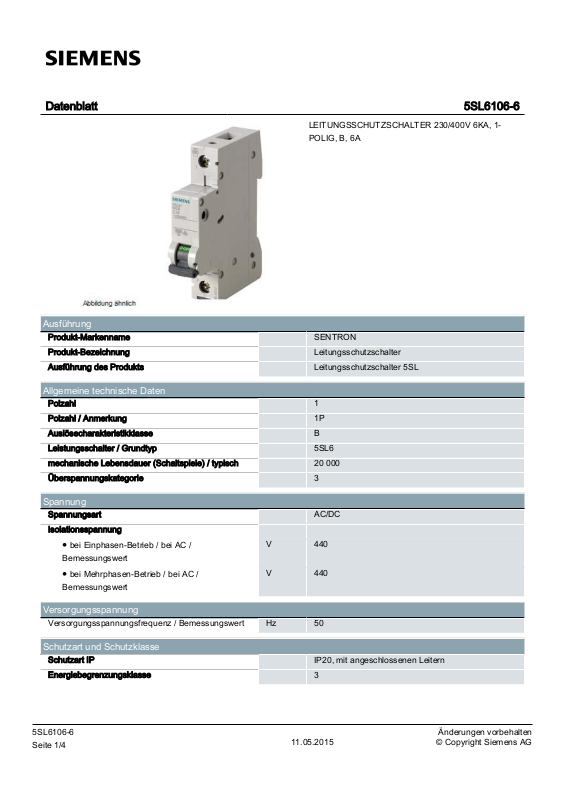

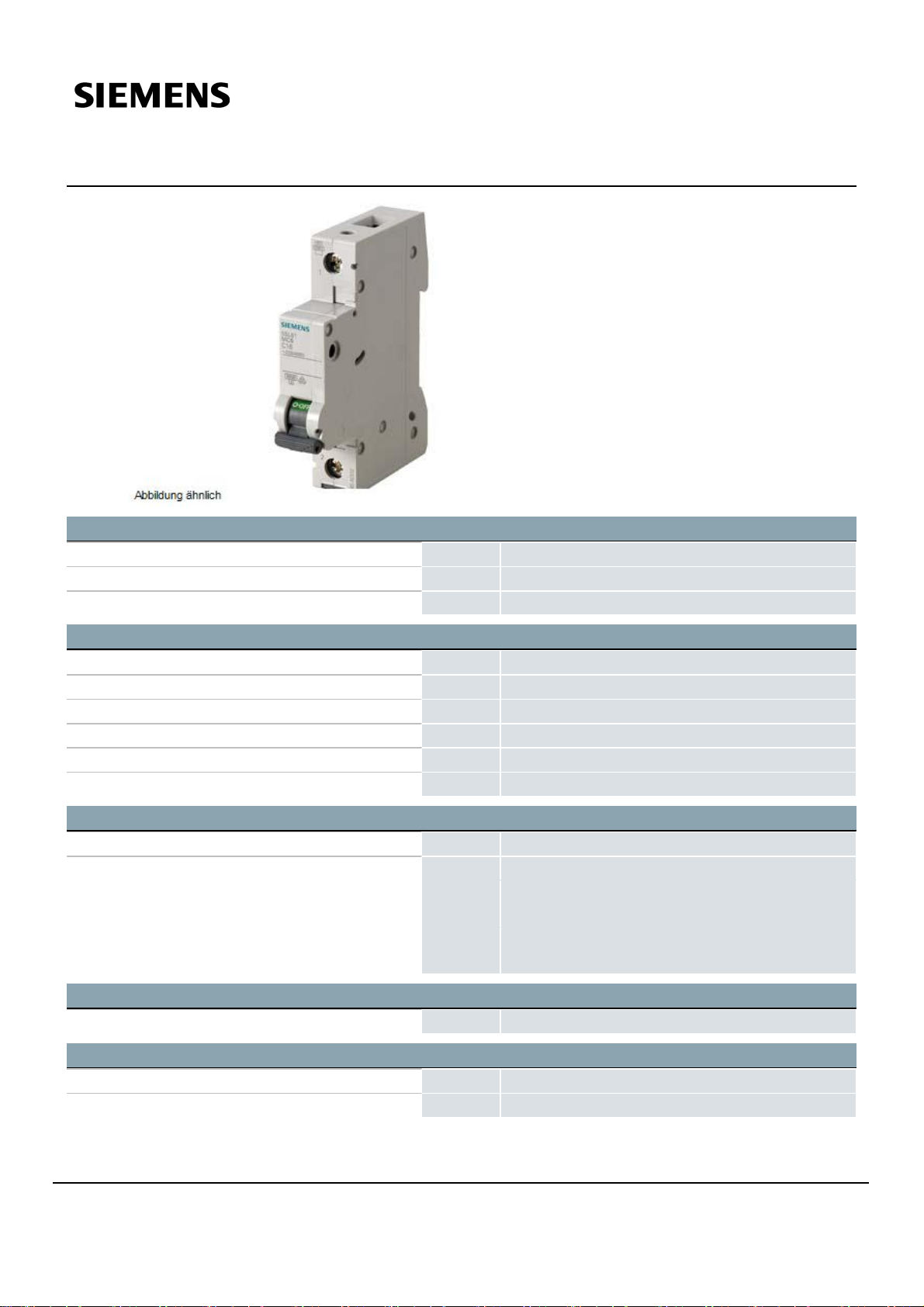

Datenblatt 5SL6106-6

LEITUNGSSCHUTZSCHALTER 230/400V 6KA, 1POLIG, B, 6A

Ausführung

Produkt-Markenname SENTRON Produkt-Bezeichnung Leitungsschutzschalter Ausführung des Produkts Leitungsschutzschalter 5SL

Allgemeine technische Daten

Polzahl 1 Polzahl / Anmerkung 1P Auslösecharakteristikklasse B Leistungsschalter / Grundtyp 5SL6 mechanische Lebensdauer (Schaltspiele) / typisch 20000 Überspannungskategorie 3

Spannung

Spannungsart AC/DC Isolationsspannung

● bei Einphasen-Betrieb / bei AC / Bemessungswert

● bei Mehrphasen-Betrieb / bei AC / Bemessungswert

V 440

Versorgungsspannung

Versorgungsspannungsfrequenz / Bemessungswert Hz 50

Schutzart und Schutzklasse

Schutzart IP IP20, mit angeschlossenen Leitern Energiebegrenzungsklasse 3

5SL6106-6 Änderungen vorbehalten Seite 1/

11.05.2015 © Copyright Siemens AG

Page 2

Schaltvermögen

Schaltvermögen Strom

● gemäß EN 60898 / Bemessungswert

● gemäß IEC 60947-2 / Bemessungswert

kA 6

Verlustleistung

Verlustwirkleistung

● bei Bemessungswert Strom / bei AC / bei warmem Betriebszustand / je Pol

W 0,8

Strom

Bemessungsstrom In / IEC, DIN/VDE / bei 40 Cel A 5,63602 Strom / bei AC / Bemessungswert A 6

Hauptstromkreis

Betriebsspannung

● minimal

● bei DC / Bemessungswert / maximal

● bei Einphasen-Betrieb / bei AC / maximal

● bei Mehrphasen-Betrieb / bei AC / maximal

V 24

V 60

V 250

V 440

Produktdetails

Produktausstattung / Berührungsschutz Ja Produkteigenschaft

● halogenfrei

● plombierbar

● siliconfrei

Produkterweiterung / einbaubar / Zusatzeinrichtungen

Produktfunktion

Produktfunktion / mitschaltender Neutralleiter Nein

Anzahl

Anzahl der Testzyklen / für Umweltprüfung / gemäß IEC 60068-2-30

Anschlüsse

anschließbarer Leiterquerschnitt / mehrdrähtig

● minimal

● maximal

anschließbarer Leiterquerschnitt

● eindrähtig

— minimal

— maximal

● feindrähtig / mit Aderendbearbeitung

— minimal

mm² 0,75

mm² 35

mm² 0,75

mm² 35

mm² 0,75

5SL6106-6 Änderungen vorbehalten Seite 2/

11.05.2015 © Copyright Siemens AG

Page 3

— maximal

Anzugsdrehmoment / bei Schraubanschluss

● minimal

● maximal

mm² 25

N·m 2,5

N·m 3

Mechanischer Aufbau

Höhe mm 90 Breite mm 18 Tiefe mm 76 Einbaulage beliebig Einbautiefe mm 70 Anzahl der Breiten-Teilungseinheiten 1 Nettogewicht g 114

Umgebungsbedingungen

Verschmutzungsgrad 2 Einfluss der Umgebungstemperatur zeitweise +55°C, max. 95% Feuchte Umgebungstemperatur

● minimal

● maximal

● während Lagerung / minimal

● während Lagerung / maximal

°C -25

°C 45

°C -40

°C 75

Approbationen Zertifikate

Betriebsmittelkennzeichen

● gemäß DIN EN 61346-2

● gemäß DIN EN 81346-2

allgemeine Produktzulassung

Konformitätser klärung

Prüfbescheinig ungen

sonstig sonstig

sonstiges

Weitere Informationen

Information- and Downloadcenter (Kataloge, Broschüren,…)

http://www.siemens.de/lowvoltage/kataloge

Industry Mall (Online-Bestellsystem)

https://eb.automation.siemens.com/mall/de/WW/Catalog/Product/5SL61066

TSE

5SL6106-6 Änderungen vorbehalten Seite 3/

Page 4

Service&Support (Handbücher, Betriebsanleitungen, Zertifikate, Kennlinien, FAQs,…)

http://support.automation.siemens.com/WW/view/de/5SL61066/all

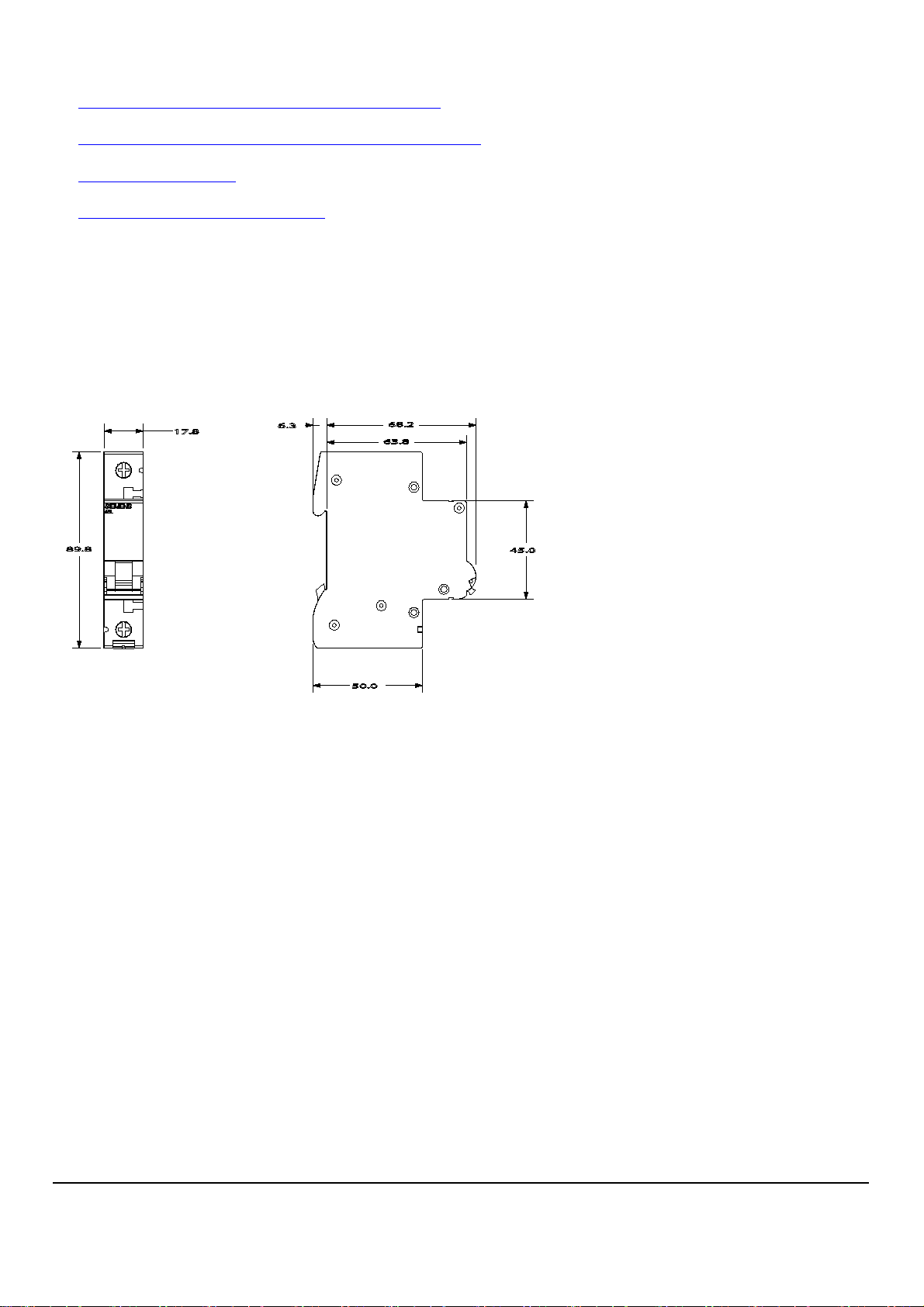

Bilddatenbank (Produktfotos, 2D-Maßzeichnungen, 3D-Modelle, Geräteschaltpläne, …)

http://www.automation.siemens.com/bilddb/cax_de.aspx?mlfb=5SL61066

CAx-Online-Generator

http://www.siemens.com/cax

Ausschreibungstexte (Leistungsverzeichnisse)

http://ausschreibungstexte.siemens.com/tiplv

letzte Änderung: 05.05.2015
