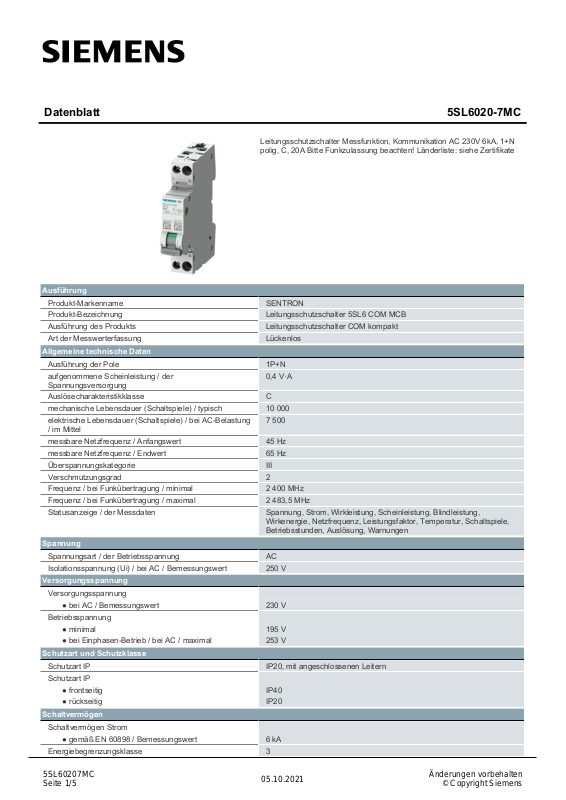

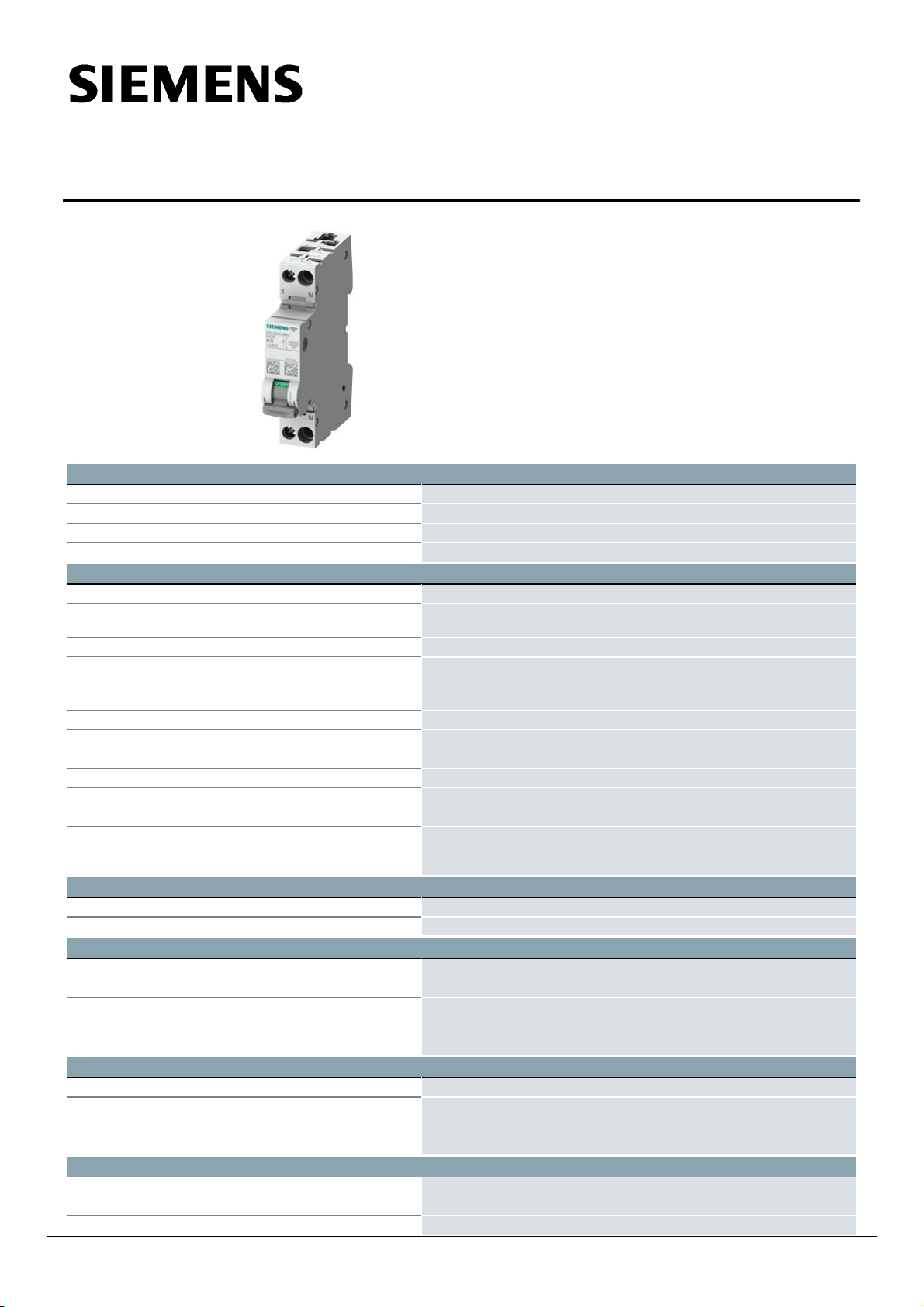

Datenblatt 5SL6020-7MC

Leitungsschutzschalter Messfunktion, Kommunikation AC 230V 6kA, 1+N polig, C, 20A Bitte Funkzulassung beachten! Länderliste: siehe Zertifikate

Ausführung

Produkt-Markenname

SENTRON

Produkt-Bezeichnung

Leitungsschutzschalter 5SL6 COM MCB

Ausführung des Produkts

Leitungsschutzschalter COM kompakt

Art der Messwerterfassung

Lückenlos

Allgemeine technische Daten

Ausführung der Pole

1P+N

aufgenommene Scheinleistung / der Spannungsversorgung

0,4 V·A Auslösecharakteristikklasse

mechanische Lebensdauer (Schaltspiele) / typisch

10 000

elektrische Lebensdauer (Schaltspiele) / bei AC-Belastung / im Mittel

7 500 messbare Netzfrequenz / Anfangswert

45 Hz

messbare Netzfrequenz / Endwert

65 Hz

Überspannungskategorie

III

Verschmutzungsgrad

Frequenz / bei Funkübertragung / minimal

2 400 MHz

Frequenz / bei Funkübertragung / maximal

2 483,5 MHz

Statusanzeige / der Messdaten

Spannung, Strom, Wirkleistung, Scheinleistung, Blindleistung, Wirkenergie, Netzfrequenz, Leistungsfaktor, Temperatur, Schaltspiele, Betriebsstunden, Auslösung, Warnungen

Spannung

Spannungsart / der Betriebsspannung

Isolationsspannung (Ui) / bei AC / Bemessungswert

250 V

Versorgungsspannung

● bei AC / Bemessungswert

230 V

Betriebsspannung

● minimal

195 V

● bei Einphasen-Betrieb / bei AC / maximal

253 V

Schutzart und Schutzklasse

Schutzart IP

IP20, mit angeschlossenen Leitern

Schutzart IP

● frontseitig

IP40

● rückseitig

IP20

Schaltvermögen

Schaltvermögen Strom

● gemäß EN 60898 / Bemessungswert

6 kA

Energiebegrenzungsklasse

5SL60207MC Seite 1/5

05.10.2021

Änderungen vorbehalten

Page 2

Verlustleistung

Verlustleistung [W] / bei Bemessungswert Strom / bei AC / bei warmem Betriebszustand / je Pol

3,3 W

Strom

Betriebsstrom

● bei 30 °C / Bemessungswert

20 A

● bei 40 °C / Bemessungswert

18,83 A

● bei 45 °C / Bemessungswert

18,21 A

● bei 50 °C / Bemessungswert

16,92 A

● bei 55 °C / Bemessungswert

17,58 A

● bei 60 °C / Bemessungswert

16,23 A

● bei AC / Bemessungswert

20 A

messbarer Strom / bei AC

● Anfangswert

0,04 A

● Endwert

66 A

Referenzstrom (Iref) / 1 / bei AC / Nennwert

20 A

Eignung

Eignung zum Einsatz

Wohnbau / Infrastruktur

Eignung zur Verwendung

● Amperemeter

● Blindleistungsmesser

● Frequenzmesser

● Voltmeter

● Wirkleistungsmessgerät

Produktdetails

Produktbestandteil / mitschaltender Neutralleiter

Produktausstattung / Berührungsschutz

Produktbestandteil

● Kombiklemme oben

Nein

● Kombiklemme unten

Nein

Produkteigenschaft

● Eigenschaften für Hauptschalter nach EN 60204-1

Nein

● halogenfrei

● plombierbar

● siliconfrei

Produkterweiterung / einbaubar / Zusatzeinrichtungen

Kommunikation

Richtlinie / über Funkanlagen

2014/53/EU

Protokoll / wird unterstützt

Wireless protocol

Fehlergrenzen

Referenzbedingung / für Messgenauigkeit

gemäß IEC61557-12, IEC62053-22 und IEC62053-23

Formel für relative gesamte Messunsicherheit

● bei Messgröße Spannung

+/- 0,5 %

● bei Messgröße Leistung

+/- 1 %

● bei Messgröße Wirkleistung

+/- 1 %

● bei Messgröße Blindleistung

+/- 1 %

● bei Messgröße Leistungsfaktor

+/- 0,5 %

Messeingänge

messbare Netzspannung / zwischen (PE)N und L / bei AC

● minimal

50 V

● maximal

400 V

Messkategorie / für Spannungsmessung

CATIII nach IEC 61010-2-030

Messverfahren / für Strommessung

TRMS

Messverfahren / für Spannungsmessung

TRMS

Anschlüsse

anschließbarer Leiterquerschnitt / eindrähtig

● minimal

0,75 mm²

● maximal

16 mm²

anschließbarer Leiterquerschnitt / mehrdrähtig

5SL60207MC Seite 2/5

05.10.2021

Änderungen vorbehalten

Page 3

● minimal

0,75 mm²

● maximal

16 mm²

anschließbarer Leiterquerschnitt / feindrähtig / mit Aderendbearbeitung

● minimal

0,75 mm²

● maximal

10 mm²

Anzugsdrehmoment [lbf·in] / bei Schraubanschluss

● minimal

10,6 lbf·in

● maximal

17,7 lbf·in

Anzugsdrehmoment / bei Schraubanschluss

● minimal

1,2 N·m

● maximal

2 N·m

Position / des Netzanschlusskabels

beliebig

Mechanischer Aufbau

Höhe

90 mm

Breite

18 mm

Tiefe

76 mm

Einbautiefe

70 mm

Anzahl der Breiten-Teilungseinheiten

Befestigungsart

Hutschiene

Einbaulage

beliebig

Nettogewicht

120 g

Umgebungsbedingungen

Norm

● für Schocken

IEC 61373

● für Umweltprüfung sinusförmige Schwingungen

IEC 60068-2-6

Schwingfestigkeit / gemäß IEC 60068-2-6

Umgebungstemperatur / während Betrieb

● minimal

-25 °C

● maximal

60 °C

Umgebungstemperatur / während Betrieb

60°C, max. 95% Feuchte

Umgebungstemperatur / während Lagerung

● minimal

-40 °C

● maximal

75 °C

Anzahl der Testzyklen / für Umweltprüfung / gemäß IEC 60068-2-30

Approbationen Zertifikate

Referenzkennzeichen

● gemäß DIN EN 61346-2

● gemäß IEC 81346-2:2009

allgemeine Produktzulassung

Funkzulassung

Konformitätserklärung

Sonstige

Funkzulassung UK-Konformitätser-

Weitere Informationen

klärung

Information- and Downloadcenter (Kataloge, Broschüren,…)

http://www.siemens.de/lowvoltage/kataloge

Industry Mall (Online-Bestellsystem)

https://mall.industry.siemens.com/mall/de/de/Catalog/product?mlfb=5SL6020-7MC

Service&Support (Handbücher, Betriebsanleitungen, Zertifikate, Kennlinien, FAQs,…)

https://support.industry.siemens.com/cs/ww/de/ps/5SL6020-7MC

Bilddatenbank (Produktfotos, 2D-Maßzeichnungen, 3D-Modelle, Geräteschaltpläne, …)

http://www.automation.siemens.com/bilddb/cax_de.aspx?mlfb=5SL6020-7MC

CAx-Online-Generator

http://www.siemens.com/cax

Ausschreibungstexte (Leistungsverzeichnisse)

http://www.siemens.de/ausschreibungstexte

Sonstige

5SL60207MC Seite 3/5

05.10.2021

Änderungen vorbehalten

Page 4

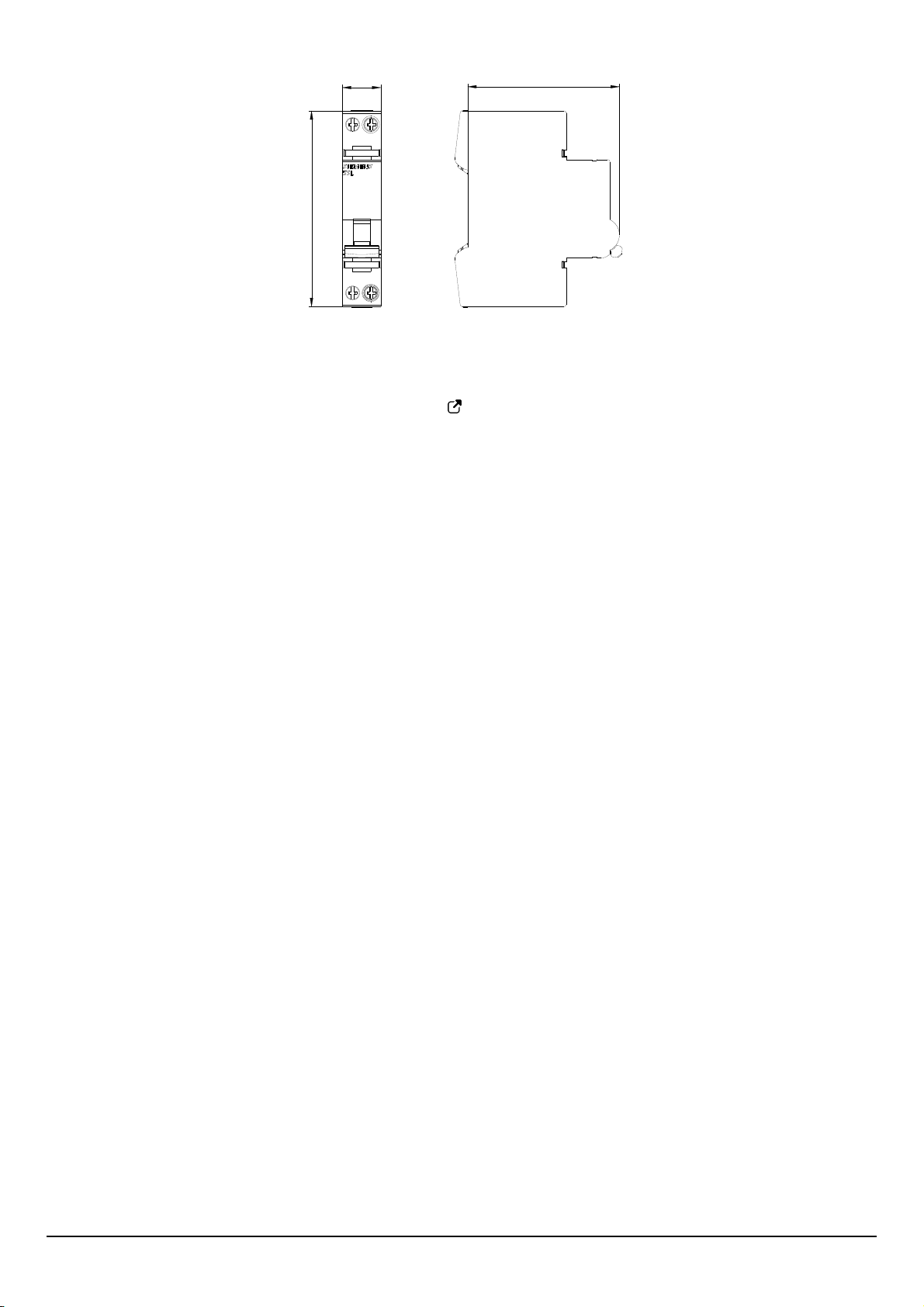

17,6

89,8

69,5
