Siemens LC954BB20, LC654BB20 User Manual

Kullanma ve montaj kılavuzu
S
Abb. 1
ELEKTRO
Res. 1 GAZ
İçindekiler
Genel bilgiler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Çevrenin korunması hakkında bilgiler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
İlk kez kullanmadan önce . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Güvenlik bilgileri . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Amaca uygun kullanım . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Teknik güvenlik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Gazlı ocaklar için özel bilgiler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Gerektiği şekilde kullanma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Gerektiği şekilde montaj . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
İşletme türleri (modları) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Atık hava modu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Dolaşımlı hava modu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Kullanım . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Temizleme ve koruma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

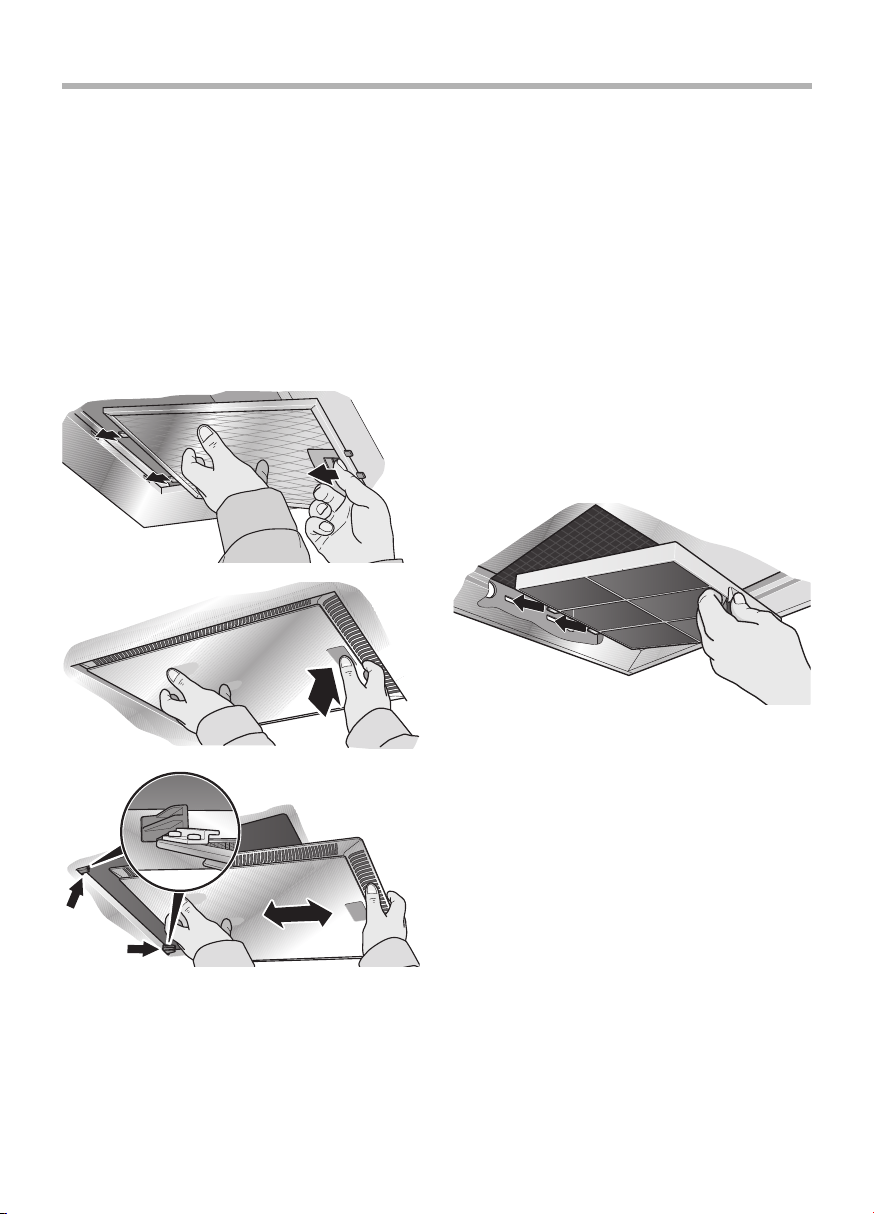

Yağ ltrelerinin sökülmesi ve takılması . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Metalik yağ ltrelerinin sökülmesi ve takılması . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Aktif karbon ltresinin takılması ve sökülmesi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Ampullerin değiştirilmesi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Montaj bilgileri . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Boru bağlantısı . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Elektrik bağlantısı . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Montaj . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Montaj çalışmasının hazırlanması . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
Sabitleme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Baca kaplamasının montajı . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
E-Nr. FD
İ
LK KEZ KULLANMADAN ÖNCE
BİLGİ: Bu kullanma kılavuzu, birden fazla cihaz
modeli için geçerlidir. Tarif edilen bazı donanım özellikleri sizin cihazınız için geçerli olmayabilir.
Yeni cihazı devreye sokmadan önce, bu kullanma kılavuzunu ve özellikle de güvenlik bilgilerini itinayla okuyunuz ve verilen bilgilere uyunuz. İlgili kılavuzlarda, kendi güvenliğinizin yanı sıra, cihazın kullanılması ve bakımı hakkında da önemli bilgiler bulunmaktadır.
Kullanma ve montaj kılavuzunu iyi muhafaza ediniz ve cihazı başka birine verecek veya satacak olursanız, kılavuzu da veriniz.
ÇEVRENİN KORUNMASI HAKKINDA BİLGİLER
Taşıma ambalajının giderilmesi
Yeni cihazınız size ulaştırılırken, yolda zarar görmemesi için ambalajı sayesinde korunmuştur. Ambalajda kullanılmış olan tüm malzemeler, çevreye zarar vermeyen türdendir ve yeniden kullanılabilir. Ambalajı çevreye zarar vermeyecek şekilde gidererek, lütfen çevrenin korunmasına yardımcı olunuz.
YARALANMA TEHLİKESİ
Ambalaj parçaları çocuklar için tehlikeli olabilir. Özellikle plastik folyolardan ve torbalardan dolayı boğulma tehlikesi söz konusudur. Bu nedenle, ilgili parçaları çocuklar ulaşamayacak şekilde saklayınız.
Eski cihazın giderilmesi
Eski cihazlar, değersiz çöp değildir. Çevre dostu bir giderme yöntemiyle, değerli ham maddelerin yeniden geri kazanılması mümkündür.
Bu cihaz, elektronik cihazlar ve elektronik eski cihazlar (waste electrical and electronic equipment – WEEE) ile ilgili, 2002/96/EG numaralı Avrupa direktine uygun şekilde işaretlenmiştir. Bu yönetmelik, tüm AB kapsamında geçerli eski cihazları geri alma ve değerlendirme işlemi için geçerli koşulları belirler.
Eski cihazı gidermeden önce, kullanılamaz hale getiriniz.
Eski cihazınızı kesinlikle normal çöpler haricinde toplanan atıklar ile gidermeyiniz!
Güncel giderme yol ve yöntemleri hakkında bilgi edinmek için, lütfen yetkili satıcınıza veya bağlı olduğunuz belediye idaresine başvurunuz.
Eski cihazın, giderilinceye kadar çocuklar açısından emniyetli muhafaza edilmesine dikkat ediniz.
Arızalar
Muhtemel sorularınız varsa veya arızalar söz konusu olursa, lütfen yetkili servise telefon ediniz.
(Bakınız yetkili servis listesi.)
Telefon ettiğinizde şu bilgileri bildiriniz:
Bu numaralar, yağ ltreleri çıkarıldıktan sonra, aspiratörün iç kısmında bulabileceğiniz tip etiketinin üzerinde bildirilmiştir.
Numaraları yukarıdaki alanlara kaydediniz.
)
Genel bilgiler
Amaca uygun kullanım
Bu aspiratör, şart koşulmuş güvenlik yönetmeliklerine uygundur. Gerektiği gibi yapılmayan bir kullanım, insanlar ve eşyaların zarar görmesine neden olabilir.
Bu aspiratör sadece evde kullanılmalıdır.
Üretici, gerektiği gibi yapılmayan kullanım veya hatalı kullanım sonucunda sebep olunan hasarlar için herhangi bir sorumluluk kabul etmez.
Üretici, güvenlik bilgi ve kurallarına
uyulmamasından kaynaklanan hasarlar için herhangi bir sorumluluk üstlenmez.
YARALANMA TEHLİKESİ
Çocukların aspiratör ile oynamasına izin vermeyiniz! Aşağıdaki durumlarda gelişkinler ve çocuklar cihazı kesinlikle denetimsiz çalıştırmamalıdır:
– bedensel veya ruhsal açıdan cihazı
kullanabilecek durumda değillerse, – veya cihazı doğru ve güvenli kullanabilmek
için yeterli bilgi ve tecrübeye sahip
değillerse.
Teknik güvenlik
Aspiratör, fabrikamızdan kusursuz bir
durumda çıkmıştır. Yine de cihazı monte etmeden önce, gözle görünür hasarlar olup olmadığını kontrol ediniz. Herhangi bir hasar varsa, cihazı kurmayınız veya monte etmeyiniz!
Aspiratörün elektrik bağlantı kablosu zarar
görürse, herhangi bir tehlikeye olanak tanımamak için, kablonun üretici, üreticinin yetkili servisi veya benzeri ustalık özelliklerine sahip başka bir kişi tarafından değiştirilmesi gerekir.
Aspiratörün montajı (elektrik bağlantısı
dahil), bakımı veya onarımı sadece uzman bir eleman tarafından yapılmalıdır.
Bu işlemler esnasında, cihazın elektrik şi çekilip prizden çıkarılarak veya bağlı olduğu sigorta kapatılarak, aspiratörün elektrik bağlantısı kesilmelidir!
Güvenlik bilgileri
Gerektiği gibi yapılmayan montaj, bakım
veya onarım çalışmaları, kullanıcı için ciddi tehlikelere neden olur ve bu durumlar için üretici herhangi bir sorumluluk kabul etmez.
Cihazın elektriksel veya mekanik yapısında
değişiklikler yapılması tehlikelidir ve yapılmamalıdır! Bu tür değişiklikler, aspiratörün hatalı çalışmasına neden olabilir.
Aspiratörün, ilgili mekan havasına bağlı bir ısı kaynağı ile aynı anda kullanılması
Aspiratörün kurulmuş olduğu mekandan yanma havası alan ve atık gazları bir baca üzerinden açık havaya aktarılan, örn. gaz, gaz yağı veya kömür yakılarak ısıtılan cihazlar, anında su ısıtan cihazlar, sıcak su hazırlama cihazları, ocak bekleri veya fırınlar gibi cihazlar, mekan havasına bağlı ısı kaynaklarıdır.
ZEHİRLENME TEHLİKESİ
Aspiratörün, ilgili mekan havasına bağlı bir ısı kaynağı ile aynı anda kullanılması halinde, geri emilen yanıcı gazlardan dolayı zehirlenme tehlikesi söz konusudur.
Isı kaynağının kurulduğu yerdeki vakum 4 Pa (0,04 mbar) değerini aşmadığı sürece, tehlikesiz bir işletme mümkündür.
Kapılardaki veya pencerelerdeki, hava giriş/çıkış duvar kasaları veya başka teknik önlemler sayesinde, kapatılamayan delikler üzerinden gerekli havanın takviyesinin sağlanması halinde, böyle bir tehlikesiz kullanım mümkündür.
Bu nedenle daima yeterli besleme havası
olması sağlanmalıdır.
Sadece bir giriş/çıkış havası duvar kasası
mevcut olması, sınır değerlere uyulması için yeterli değildir.
BİLGİ: Mevcut durumun değerlendirilmesinde, daima evin veya dairenin tüm hava bağlantıları dikkate alınmalıdır. Bu değerlendirmede, baca temizleme işleminden sorumlu yetkili ustanın önerisini de dikkate alınız.
Aspiratör sadece dolaşımlı hava modunda
kullanılırsa, sınırsız bir işletme mümkündür.
Gazlı ocaklar için özel bilgiler
Aspiratör gazlı ocaklar üzerine kurulursa, yerel geçerli yasal yönetmelikler (örn. Almanya'da: Technische Regeln Gasinstallation TRGI (gaz kurulumu teknik kuralları)) dikkate alınmalıdır.
Gazlı cihaz üreticisinin ilgili geçerli montaj
kuralları ve bilgileri dikkate alınmalıdır.
Montaj işleminde, aspiratörün sadece bir
tarafının yüksek bir dolabın veya bir duvarın hemen yanında olmasına izin verildiğine dikkat edilmelidir. Aksi halde ısı yığılması tehlikesi söz konusudur. Duvara veya yüksek dolaba olan asgari mesafe 50 mm olmalıdır.
YANGIN TEHLİKESİ
Aynı anda azami 2 beki azm. 15 dakika boyunca en yüksek ısı gücü ile çalıştırınız. Gövde yüzeyine dokunulması halinde, ısının etkisi ile yanma tehlikesi söz konusudur!
5 kW güçten (Vok) daha fazla güce sahip bir
büyük brülörün, 2 bekin gücüne eşit güce sahip olduğunu dikkate alınız.
Aspiratör, güçlü ısı etkisi nedeniyle zarar
görebilir.
Bir gaz ocağını (beki) kesinlikle üzerine pişirme gereçleri koymadan çalıştırmayınız. Alevi, pişirme gerecinden dışa taşmayacak şekilde ayarlayınız.
Güvenlik bilgileri
Gerektiği şekilde kullanma
Aspiratörü, ilk kez kullanmaya başlamadan
önce itinayla temizleyiniz.
Aspiratörün her temizlenmesi ve koruma
işlemine tabi tutulması öncesinde, elektrik şi çekilip prizden çıkarılarak veya bağlı olduğu sigorta kapatılarak, aspiratörün elektrik bağlantısı kesilmelidir.
Lambalar (özellikle de halojen lambalar)
işletme esnasında çok ısınır. Cihaz kapatıldıktan belli bir süre sonra dahi, bu sıcak parçalara dokunulması halinde yanma tehlikesi söz konusudur!
Her ampul değiştirme işleminden önce, aspiratörün elektrik ile beslenmesi kesilmeli ve ampullerin soğumuş olması gerekir!
Aspiratörü sadece ampul ve lambaları takılı şekilde çalıştırınız.
Bir ocak veya bek kullanıldığında, aspiratörü
daima devreye sokunuz. Aspiratör devreye sokulmamışsa, yoğuşuk su oluşabilir. Bu nedenle cihazda korozyon hasarları oluşabilir.
Aspiratörün üzerine
herhangi bir cisim koymayınız.
YANGIN TEHLİKESİ
Aspiratörün altında alevlendirerek pişirme yöntemi (alevli yemek, ambe) uygulamayınız veya açık alev ile çalışmayınız. Devreye sokulmuş aspiratör, alevleri ltrenin içine çeker. Yağ ltresindeki artıklardan dolayı yangın tehlikesi söz konusudur!
Örn. patates kızartması gibi likit veya katı
yağ ile hazırlanan yemekler pişirirken, ilgili tencereleri, tavaları ve fritözleri denetleyiniz. Aşırı ısnmış likit veya katı yağlar çabuk alevlenebilir!
Yağ ltrelerinin muntazam aralıklar ile
temizlenmesi ve aktif karbon ltresinin zamanında değiştirilmesi sayesinde, muhtemel bir yangın tehlikesine karşı önlem almış olursunuz.
Aspiratörü kesinlikle yağ ltresiz çalıştırmayınız.
Gerektiği şekilde montaj
Ocak üreticisinin verdiği bilgilere dikkat
ederek, üzerinde bir aspiratörün çalıştırılmasının mümkün olup olmadığını kontrol ediniz.
Ocak üreticisi tarafından daha fazla güvenlik
mesafeleri öngörülmemişse, müteakip asgari mesafeler geçerlidir:
– Elektrikli ocaklar ve aspiratörün alt kenarı
arasında
550 mm
– Gazlı ocaklar/bekler (tencere ızgarasının
üst kenarı) ve aspiratörün alt kenarı arasında
650 mm
(2. sayfadaki resimlere bakınız)
Farklı ocaklar kullanılıyorsa, bildirilmiş olan
en büyük mesafe geçerlidir.
Aspiratörün genişliği, ocağın genişliğine
uygun olmalıdır.
Yangın tehlikesine sebep olabilecek
(örn. uçuşan kıvılcımlar) katı yakıtlar için tasarlanmış ısıtma kaynakları üzerine aspiratörün monte edilmesine sadece, ısı kaynağı kapalı, çıkarılamayan bir kapağa sahipse ve ülkeye özel yönetmeliklere uygulmuşsa izin verilir. Bu kısıtlama, gazlı fırınlar ve gazlı ocaklar için geçerli değildir.
Ocakta herhangi bir hasar oluşmasını
önlemek için, aspiratör monte edilirken ocağın üzeri uygun şekilde örtülmelidir.
Güvenlik bilgileri
İşletme türleri (modları)
Cihaz boyutları Atık hava
min. 126 mm
min. 450 mm
min. 580 mm max 1.030 mm
Aspiratör, atık hava ve dolaşımlı hava modlarında kullanılabilir.
Atık hava modu
Emilen hava, yağ ltreleri tarafından temizlenir ve bir boru sistemi üzerinden dışarı iletilir.
Dolaşımlı hava modu
Emilen hava, yağ ltreleri ve bir aktif karbon ltresi tarafından temizlenir ve tekrar mutfağa geri aktarılır.
Dolaşımlı hava modunda kokuya neden olan maddeleri bağlamak için, bir aktif karbon ltresi takılmalıdır (bakınız “Yağ ltrelerinin sökülmesi ve takılması”).
Komple montaj setini ve yedek ltreleri yetkili satıcılar, yetkili servis veya çevrimiçi satış merkezleri üzerinden alabilirsiniz. Aksesuar numaraları için, kullanma kılavuzunun sonuna bakınız.
Cihaz boyutları Dolaşımlı hava
Kullanım
NOT: Fanın, pişirme işlemine başlanınca
açılması ve ancak pişirme işleminin sona ermesinden birkaç dakika sonra tekrar kapatılması önerilir. Mutfaktaki buhar en etkili bu şekilde giderilir.
Fanın açılması ve fan kademelerinin ayarlanması
1 tuşuna basınız. Mutfaktaki buhar miktarı
fazla olduğu zaman, 2 veya 3 kademesini açınız.
Fanın kapatılması
0 tuşuna basınız.
Aydınlatma
Aydınlatma, fandan bağımsız olarak
açılabilir veya kapatılabilir.
Yoğun kademesi olan cihazlar
Yoğun kademesi P sayesinde, azami güce ulaşılır. Bu fonksiyon, geçici olarak yoğun buhar ve koku oluşması halinde çalıştırılabilir.
0 1
23
Kullanım tari, birden fazla cihaz modeli için
geçerlidir. Tarif edilen bazı donanım özellikleri sizin cihazınız için geçerli olmayabilir.
1230
1230P
Işık Fan kademeleri
Işık
Fan kademeleri
Işık
Fan kademeleri
Yoğun
kademesi
10
Temizleme ve koruma
YARALANMA TEHLİKESİ
Aspiratörün her temizlenmesi ve koruma işlemine tabi tutulması öncesinde, elektrik şi çekilip prizden çıkarılarak veya bağlı olduğu sigorta kapatılarak, aspiratörün elektrik bağlantısı kesilmelidir.
Cihaz yüzeyleri
BİLGİ: Ekteki servis kılavuzunda verilen, garanti
yönetmeliği ile ilgili bilgilere dikkat ediniz.
Cihaz yüzeyleri ve kumanda üniteleri
çizilmeye karşı hassastır. Bu nedenle aşağıdaki temizleme bilgi ve uyarılarına dikkat ediniz:
– Aspiratörü, kuru bezler, çizme ihtimali olan
süngerler, ovalama gerektiren malzemeler,
kum, soda, asit ya da klor içeren veya başka
tesirli temizleme maddeleri ile
temizlemeyiniz. – Cihaz yüzeylerini ve kumanda ünitelerini
sadece yumuşak, nemli bir bez, bulaşık
deterjanı veya fazla tesirli olmayan bir cam
silme maddesi ile temizleyiniz. – Kuruyup yapışmış pislikleri kazımayınız,
nemli bir bez ile yumuşatınız. – Kumanda üniteleri bölgesini, elektronik
bölümüne su girmesinin önlenmesi için
dikkatli temizleyiniz. BİLGİ: Paslanmaz çelik yüzeyleri sadece taşlama
yönüne doğru temizleyiniz!
Kumanda tuşları için paslanmaz çelik temizleme maddesi kullanmayınız!
Cihazın korunması için bilgiler
Cihazınız için uygun temizleme ve koruma
maddelerini, (acil) yardım hattı veya çevrimiçi satış merkezi (kapak kısmına bakınız) üzerinden alabilirsiniz.
Metalik yağ ltreler
Kullanılmış olan metalik yağ ltreleri, mutfakta
oluşan nem ve buharın içerdiği yağlı parçacıkları tutar.
Filtre tabakaları, yanmayan metaldendir.
YANGIN TEHLİKESİ
Filtrelerin yağ içeren artıklar ile doyum seviyesi arttıkça, alevlenme özelliği de yükselir. Ayrıca aspiratörün işlevi negatif etkilenebilir.
Metalik yağ ltreleri zamanında
temizlenerek, yangın tehlikesine karşı önlem alınmış olur.
Yağ ltrelerini temizlerken, ulaşılabilen
gövde parçalarını da nemli bir bez ile silerek, bulaşmış yağ artıklarından arındırınız.
Metalik yağ ltrelerinin temizlenmesi ...
Normal işletme modunda (günde 1–2 saat),
metalik yağ ltreleri ayda 1 kez temizlenmelidir.
... bulaşık makinesinde
Metalik yağ ltreleri bulaşık makinesinde
yıkanarak temizlenebilir. Bu esnada haf renk değişmeleri olabilir, fakat bunun yağ ltrelerinin işlevi açısından bir etkisi yoktur.
Filtreler bulaşık makinesinin içine serbest
(bol) şekilde yerleştirilmelidir. Sıkıştırılmamış olmasına dikkat ediniz.
Kenardan emmeli ltreler, paslanmaz çelik
tarafı yukarıda olacak şekilde bulaşık makinesine yerleştirilmelidir.
BİLGİ: Yoğun doyum derecesine ulaşmış metalik yağ ltreleri, bulaşıklar ile birlikte yıkamayınız.
... elden
Elden yıkama işleminde, yağ ltrelerini sıcak
bulaşık deterjanlı su içinde yumuşatınız, fırçalayınız, iyice durulayınız ve durulama suyunun akmasını sağlayınız.
Aşırı tesirli, asitli veya lavgalı temizleyiciler
kullanmayınız.
Çok inatçı kirlerde, özel bir yağ çözücü sprey
kullanmanızı öneriyoruz. Bu tür bir spreyi, çevrimiçi satış merkezi üzerinden alabilirsiniz.
11
Yağ filtrelerinin sökülmesi ve takılması
Aktif karbon ltresi
Aktif karbon ltreleri, dolaşımlı hava
modunda koku maddelerini bağlar.
Normal işletme modunda (günde 1–2 saat), aktif karbon ltreler yılda yaklaşık 2 kez değiştirilmelidir.
Aktif karbon ltresini yetkili satıcılar, yetkili
servis veya çevrimiçi satış merkezleri üzerinden alabilirsiniz (bakınız özel aksesuarlar). Sadece orijinal ltreler kullanınız.
Aktif karbon ltre zararlı madde içermez.
Normal ev çöp kutusuna atarak giderebilirsiniz.
Aktif karbon ltresinin takılması ve sökülmesi
1. Yağ ltrelerini sökünüz (bakınız metalik yağ
ltrelerinin sökülmesi ve takılması).
2. Aktif karbon ltresini takınız.
3. Dili yerine oturtunuz.
4. Yağ ltrelerini tekrar yerine takınız
(bakınız metalik yağ ltrelerinin sökülmesi
ve takılması).
YARALANMA TEHLİKESİ
Yağ ltreleri takılmadan ve sökülmeden önce, elektrik şi çekilip prizden çıkarılarak veya bağlı olduğu sigorta kapatılarak, aspiratörün elektrik bağlantısı kesilmelidir.
Metalik yağ ltrelerinin sökülmesi ve takılması
1. Kilit düzenini açınız ve yağ ltresini aşağı
doğru açınız. Bu esnada diğer eliniz ile yağ ltrelerini
alttan tutunuz.
(kenardan emmeli ltrelerde)
2. Yağ ltrelerini temizleyiniz.
3. Temizlenmiş yağ ltrelerini tekrar yerlerine
takınız.
12
Ampullerin değiştirilmesi
Ampullerin değiştirilmesi
YARALANMA TEHLİKESİ
Ampuller işletme esnasında çok ısınır. Cihaz kapatıldıktan belli bir süre sonra dahi, bu sıcak parçalara dokunulması halinde yanma tehlikesi söz konusudur!
Ampullerin değiştirilmeden önce tamamen soğumasını bekleyiniz.
1. Lamba kapağını hafçe kaldırınız.
2. Lamba kapağını cihazın ortasına doğru
itiniz.
3. Bozuk lambanın yerine, aynı tipten ve aynı
güce sahip (tip etiketine bakınız) yeni bir
lamba takınız.
4. Lamba kapağını tekrar yerine takınız.
5. Elektrik şini prize takarak veya sigortayı
devreye sokarak, elektrik akımı beslemesini
yeniden sağlayınız. BİLGİ: Aydınlatma çalışmayacak olursa,
ampulün doğru takılmış olup olmadığını kontrol ediniz.
Bozuk ampuller, diğer ampullerde aşırı
yüklenme olmasının önlenmesi için derhal yenilenmelidir.
Ampulleri değiştirmeden önce, kesinlikle
“Güvenlik bilgi ve uyarıları” bölümündeki bilgi ve uyarılara dikkat ediniz!
Ampul değiştirme tari, birden fazla cihaz
modeli için geçerlidir. BİLGİ: Ekteki servis kılavuzunda verilen, garanti
yönetmeliği ile ilgili bilgilere dikkat ediniz.
Halojen lambaların değiştirilmesi
YARALANMA TEHLİKESİ
Halojen lambalar işletme esnasında çok ısınır. Cihaz kapatıldıktan belli bir süre sonra dahi, bu sıcak parçalara dokunulması halinde yanma tehlikesi söz konusudur!
Halojen lambalar, değiştirilmeden önce
tamamen soğumuş olmalıdır.
1. Lamba halkasını dikkatli bir şekilde, uygun
bir alet ile söküp çıkarınız.
2. Bozuk lambanın yerine, aynı tipten ve aynı
güce sahip (tip etiketine bakınız) yeni bir lamba takınız.
BİLGİ: Halojen lambalar takılırken, cam tüp kısmına dokunulmamalıdır. Bunun için, lambayı takarken temiz bir bez kullanınız.
3. Lamba kapağını tekrar yerine takınız.
4. Elektrik şini prize takarak veya sigortayı
devreye sokarak, elektrik akımı beslemesini yeniden sağlayınız.
1
2
13
Montajdan önce, kesinlikle “Güvenlik bilgi
ve uyarıları” bölümündeki bilgi ve uyarılara dikkat ediniz!
Atık hava modu
Atık hava, bir hava bacası üzerinden yukarı
doğru veya doğrudan dış duvar üzerinden dışarı iletilir.
BİLGİ: Atık hava, ne devrede olan bir duman veya atık gaz bacasına, ne de ısıtma kaynaklarının kurulu olduğu yerlerin havalandırılması için kullanılan bir bacaya aktarılmalıdır.
Atık havanın devrede olan bir duman veya
atık gaz bacasına aktarılması isteniyorsa, yetkili baca temizleme ustasının iznini almanız gerekir.
Atık havanın akatarılmasında, resmi
kurumların ve yasal yönetmeliklerin (örn. ülke inşaat nizamnameleri) dikkate alınması gerekir.
Atık hava dış duvar üzerinden dışarı
aktarılırsa, bir teleskopik duvar kasası kullanılmalıdır.
Aspiratör en ideal performasına şu durumlarda ulaşır:
– kısa, düz bir atık hava borusu ve – mümkün olduğu kadar büyük bir boru çapı.
Boru dirsekleri kullanılması kaçınılmazsa,
yarıçapların mümkün olduğu kadar büyük olmasına dikkat ediniz.
BİLGİ: Uzun, kaba (düz olmayan) yüzeyli atık hava boruları, birçok boru dirseği veya 150 mm’den küçük boru çapları kullanılması, en ideal hava performansından sapmalara ve ses emisyonunun yüksek olmasına neden olur.
Atık hava hattının döşenmesi için sadece
yanmayan malzemelerden üretilmiş borular ve hortumlar kullanılmalıdır.
Boru hattının planlanması ve uygulanması ile ilgili şikayetler için, aspiratör üreticisi herhangi bir garanti sorumluluğu üstlenmez.
Boru bağlantısı
Atık hava borularının çapı, 150 mm’den
küçük olmamalıdır.
Yuvarlak borular:
Boru iç çapının 150 mm olmasını öneriyoruz; fakat iç çap en az 120 mm olmalıdır.
Yassı kanallar, yuvarlak borulara eş değerde
bir iç kesite sahip olmalıdır.
Keskin köşeli dirsek kısımları olmamalıdır. Ø 150 mm yakl. 177 cm
2
Ø 120 mm yakl. 113 cm
2
Bu ebatlardan farklı boru çaplarında:
Sızdırmazlık şeritleri (conta) takınız.
Atık hava Ø 150 mm (tavsiye edilen ebat) bağlantısı
Atık hava borusunu
doğrudan hava borusu ağzına sabitleyiniz ve uygun şekilde sızdırmaz kılınız. Bir alüminyum boru kullanılması halinde, bağlantı alanını önceden pürüzsüz ve çapaksız hale getiriniz.
Atık hava Ø 120 mm bağlantısı
Çap küçültme parçasını
doğrudan hava deliği parçasına sabitleyiniz.
Atık hava borusunu çap
küçültme parçasına sabitleyiniz.
Her iki bağlantı yerini
uygun şekilde sızdırmaz kılınız.
Montaj bilgileri
14
Montaj bilgileri
Sabit bir bağlantı gerekli olması halinde
Cihazın kurulacağı tarafta bir ayırma tertibatı öngörülmelidir. Ayırma tertibatı olarak, 3 mm’den daha fazla temas aralığı olan ve tüm kutuplarda kapatma sağlayan şalterler kabul edilir. LS şalterler, sigortalar ve kontaktörler bu tür şalterlerdir.
Elektriksel veriler
Gerekli bağlantı verileri, yağ ltreleri çıkarıldıktan sonra, cihazın iç kısmında bulabileceğiniz tip etiketinin üzerinde bildirilmiştir.
Bağlantı hattının uzunluğu: yakl. 1,30 m
Bu aspiratör, AB parazitlenme giderme yönetmeliklerine uygundur.
Emniyet teknigi belgesi VDE kontrol ve sertika enstitüsü tarafından tanzim edilir: VDE Prüf- und Zertizierungsinstitut Merianstrasse 28 D-63069 Oenbach Tel. +49-6983060
E
LEKTRİK BAĞLANTISI
Elektrik bağlantısından önce, kesinlikle
“Güvenlik bilgi ve uyarıları” bölümündeki bilgi ve uyarılara dikkat ediniz!
Aspiratör sadece sizin bölgenizden sorumlu
elektrik santralinin yönetmeliklerini iyi bilen, uzman bir elektrikçi tarafından bağlanmalıdır.
YARALANMA TEHLİKESİ
Aspiratörün elektrik bağlantı kablosu zarar görürse, herhangi bir tehlikeye olanak tanımamak için, kablonun üretici, üreticinin yetkili servisi veya benzeri ustalık özelliklerine sahip başka bir kişi tarafından değiştirilmesi gerekir.
Aspiratör sadece yönetmeliklere uygun
şekilde monte edilmiş, toprak hattına sahip bir elektrik prizine bağlanmalıdır.
Toprak hattına sahip elektrik prizi, mümkünse doğrudan baca kaplamasının arka kısmına monte edilmelidir.
– Toprak hattına sahip elektrik prizinin, kendine
ait bir elektrik devresine bağlanması gerekir. – Eğer aspiratör monte edildikten sonra
toprak hattına sahip elektrik prizine ulaşmak
mümkün değilse, sabit bağlantıdaki gibi bir
ayırma tertibatı mevcut olmalıdır.
15
Montaj
Aspiratör, duvara monte edilmek için
öngörülmüştür.
Montaj işleminde, monte edilmesi gerekli
olabilecek özel aksesuarları da dikkate alınız, örn. dolaşımlı hava modu için start seti. Ek olarak verilen montaj talimatlarına dikkat ediniz.
Ocak ve aspiratör arasında olması gereken
asgari mesafeye dikkat ediniz (bakınız “Güvenlik bilgi ve uyarıları, Gerektiği şekilde montaj”)!
Hassas yüzeylerde hasar oluşmasını
önleyiniz!
Duvarın hazırlanması
YARALANMA TEHLİKESİ,
MAL ZARARI TEHLİKESİ
Delik açmadan önce, öngörülmüş montaj yerinde, sıva altına yerleştirilmiş olabilecek elektrik hatlarının veya başka tesisatların mevcut olup olmadığını kontrol ediniz.
Duvar düz ve dik konumda olmalıdır.
Ekteki cıvatalar ve dübeller, sağlam yekpare duvarlar için kullanılmaya uygundur. Başka duvar konstrüksiyonları için (örn. alçı plaka, gözenekli beton, proton duvar tuğlaları) ilgili uygun sabitleme malzemeleri kullanınız. Duvarın yeterince sağlam ve gerekli taşıma gücüne sahip olmasına dikkat ediniz.
Delik derinliklerinin, cıvata uzunluklarına uygun olmasına dikkat ediniz.
Dübellerin sıkıca sabitlenmesini sağlayınız.
Aspiratörün azami ağırlığı (kg): 40
Teknik geliştirme çalışmaları çerçevesinde konstrüksiyon değişiklikleri yapma hakkımız saklıdır.
Montaj
16
Montaj çalışmasının hazırlanması
1. Tavandan, aspiratörün alt kenarına kadar,
duvara bir orta konum çizgisi çiziniz.
2. Ekteki şablonun yardımı ile, cıvataların
konumunu duvara işaretleyiniz ve cihazı daha rahat asabilmek için, asma alanının kesitini hafçe çiziniz. Şablonun alt kenarı, aspiratörün alt kenarına eşittir.
3. 8 mm çapında, aspiratörün asma düzeneği
için 4 ve baca kablaması tutturma köşebendi için 2 delik açınız ve deliklerin içine dübelleri duvar ile aynı hizada olacak şekilde bastırınız.
4. Baca kablaması tutturma köşebendini
vidalayınız.
5. 2 orta cıvatayı montaj yardımı olarak yakl.
5 mm dışarıda kalıncaya kadar vidalayınız.
Sabitleme
1. Koruyucu folyoyu aspiratörden çekip
çıkarınız. Aspiratörü yerine asınız, pozisyonunu ayarlayınız ve cıvatalar ile sabitleyiniz.
2. Boru bağlantısını kurunuz (bkz. ”Boru
bağlantısı”).
3. Elektrik bağlantısını kurunuz (bkz. ”Elektrik
bağlantısı”).
5
0
17
Montaj
4. Baca kaplamalarını aspiratörün üzerine
takınız; iç baca kaplamasını yukarı itiniz, sol ve sağ tarafta tutturma köşebendine takınız.
5. İç baca kaplamasını 2 cıvata ile yandan
tutturma köşebendine vidalayınız.
Baca kaplamalarının montajı
YARALANMA TEHLİKESİ
Baca kaplamalarının iç taraarı keskin kenarlı olabilir. Montaj işleminde koruyucu eldiven kullanmanızı tavsiye ediyoruz.
1. Baca kaplamalarını birbirinden ayırınız.
Bunun için, yapışkan bandı çekip çıkarınız.
2. Her iki baca kaplamasından koruyucu
folyoyu çekip çıkarınız.
3. Baca kaplamalarını iç içe itiniz. BİLGİ: Baca kaplamalarını birbirlerinin içine
iterken, çizik oluşmamasına dikkat ediniz; bunun için alt (dış) baca kaplamasının kenarı üzerine örn. montaj şablonunu koruyucu olarak yerleştiriniz.
Baca kaplamasının içindeki deliklerin
konumuna dikkat ediniz.
Atık hava modu: İç baca kaplamasının
delikleri aşağı doğru olmalıdır.
Dolaşımlı hava modu: İç baca kaplamasının
delikleri yukarı doğru olmalıdır.
181920
Notlar
21
Notlar
22
Notlar
23
Özel aksesuarlar
LZ52250
LZ52350
LZ52450
669419
236
669659
321
669648
281
LC657BC40 LC957BC40 LC257BB40
9000 444 284
Printed in Germany 0509 Es.
E-posta: siemens-infoline@bshg.com
Çevrimiçi satış merkezi: www.siemens-eshop.com
Loading...
