Description de l'appareil
Modes de fonctionnement
Air évacué à l'extérieur:
Le ventilateur de la hotte aspire les
buées de cuisson qui traversent un filtre à graisse avant de regagner l'atmosphère extérieure.
Ce filtre retient les particules grasses
solides en suspension dans les buées de cuisson.
Les particules grasses ne se déposent
plus dans la cuisine, les odeurs de cuis­son disparaissent.
D
Si la hotte évacue l'air à l'extérieur et si le logement comporte des moyens de chauffage (tels par ex. des appareils de
chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou à accumulation)
raccordés à une cheminée, veiller impérativement à ce que l'apport d'air soit suffisant pour assurer la marche du
chauffage à combustion. Un fonctionnement sans risque est possible
si la dépression dans le local où le foyer de chauffage est implanté ne dépasse pas 4 Pascals (0,04 mbars).
Eclairage
Commutateur
Lumière/
Ventilateur
Grille du filtre
Capot de cheminée
Mode d’emploi
Modes de fonctionnement
On y parvient en présence d'ouvertures non obturables ménagées par ex. dans les por­tes, fenêtres et en association avec des ventouses télescopiques d'admission/ évacuation de l'air à travers la maçonnerie ou par d'autres mesures techniques telles qu'un verrouillage réciproque ou assimilé permettant à l'air d'affluer pour assurer la combustion.
En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion.
La présence d'une ventouse télescopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.
Remarque: lors de l'évaluation de la situati­on, toujours tenir compte de l'ensemble des moyens d'aération du logement. Cette règle ne vaut généralement pas si vous utili­sez des appareils de cuisson (table de cuis­son et cuisinière à gaz).
Si la hotte recycle l'air aspiré au moyen d'un filtre au charbon actif, son fonctionnement ne s'assortit d'aucune restriction.
Air recyclé:
La hotte doit, dans ce cas, être équipée
d'un filtre au charbon actif (voir le filtre et son entretien).
Vous pouvez vous procurer le kit de
montage complet ainsi que les filtres de rechange auprès de votre revendeur
spécialisé.
Vous trouverez les numéros de référence des accessoires correspondants à la fin de la présente notice d'utilisation.
Le ventilateur de la hotte aspirante aspire
les buées qui traversent le filtre à graisse et celui à charbon actif avant de revenir dans la cuisine.
Le filtre à graisse retient les particules
solides en suspension dans les buées de cuisson.
Le filtre à charbon actif retient les
substances odoriférantes.
Si vous n'incorporez aucun filtre au
charbon actif, impossible de retenir les odeurs présentes dans les buées de cuisson.
25
26
Dérangements
Si vous avez des questions à poser ou en cas de dérangement, appelez s.v.p. le service après-vente.
(Voir la liste des agences du service après­vente).
Lors de votre appel, veuillez mentionner les numéros suivants:
N° E FD
Inscrivez les numéros correspondants de votre hotte dans le cadre ci-dessus. Ces numéros se trouvent à l'intérieur de l'appareil, sur la plaque signalétique accessible une fois la grille de filtre retirée.
Avant la première utilisation
Remarques importantes:
La présente notice d'emploi vaut pour
plusieurs versions de l'appareil. Elle peut contenir des descriptions d'accessoires ne figurant pas dans votre appareil.
Cette hotte aspirante est conforme aux
dispositions de sécurité applicables. Les réparations ne doivent être
effectuées que par un spécialiste.
Des réparations inexpertes s'assortissent de risques considérables pour l'utilisateur.
Lorsque les foyers sont allumés, des
ustensiles de cuisson doivent toujours se trouver dessus.
L'utilisation d'une hotte aspirante
au-dessus d'un foyer à combustible solide (charbon, bois, etc.) n'est autorisée qu'à certaines conditions (voir la notice de montage).
Tables de cuisson au gaz / Cuisinières à gaz
Ne faites jamais marcher tous les foyers
au gaz en même temps et à pleine puissance pendant assez longtemps (15 minutes max.), sinon vous risquez de vous brûler en touchant la surface du corps de la hotte, ou d'endommager carrément cette dernière. Si la hotte doit marcher au-dessus d'une table de cuisson au gaz, faites simultanément marcher la hotte à la puissance d'aspiration maximale si vous avez allumé trois foyers ou plus.
Lisez attentivement la présente notice
d'emploi avant d'utiliser votre appareil pour la première fois. Elle contient des informations importantes non seulement pour votre sécurité mais aussi pour l'utilisation et l'entretien de l'appareil.
Rangez la présente notice de montage
et d'emploi soigneusement pour pouvoir la remettre à un futur propriétaire de l'appareil.
Si l'appareil est endommagé, sa mise en
service est proscrite.
Le branchement et la mise en service ne
doivent être effectués que par un spécialiste.
Si le cordon d'alimentation de cet
appareil a été endommagé, il faut confier son remplacement au fabricant ou à son service après-vente, ou encore à une personne possédant des qualifications identiques, pour éviter de créer des risques.
Eliminez les matériaux d'emballage
conformément à la réglementation (voir la notice de montage).
Cette hotte aspirante n'est destinée à ser-
vir que pour couvrir les besoins d'un ménage.
Ne faites marcher la hotte aspirante
qu'ampoules montées sur leur douille.
Remplacez immédiatement les
ampoules défectueuses pour empêcher une surcharge des ampoules restantes.
N'utilisez jamais la hotte aspirante sans
filtre à graisse.
Les graisses ou huiles surchauffées peu-
vent s'enflammer facilement. Par conséquent, surveillez toujours les plats (frites par ex.) qui se préparent à l'aide de matières grasses ou d'huiles.
Ne flambez aucun mets sous la hotte.
Les flammes risqueraient d'atteindre le
! filtre à graisse et d'y mettre le feu.
27
La méthode la plus efficace pour
supprimer les buées de cuisson consiste à:
Enclencher la hotte aspirante
en début de cuisson.
Eteindre la hotte aspirante
quelques seulement minutes après la fin de la cuisson.
Utilisation de la hotte aspirante
Réglage du ventilateur sur la vitesse désirée:
Appuyez sur la touche correspondante.
Eclairage:
Vous pouvez utiliser l'éclairage à tout
moment, même quand le ventilateur est éteint.
Puissance
d’aspiaration
0
1
2
3
Lumière
Puissance
d’aspiaration
Lumière
Filtre et entretien
Filtres à graisse:
Vous pouvez utiliser divers filtres pour retenir les particules grasses en suspension dans les buées de cuisson.
Ces nattes filtrantes sont en métal incombustible.
Attention:
Plus elles se saturent en particules grasses et plus elles risquent de s'enflammer. D'autre part, leur saturation risque de gêner le bon fonctionnement de la hotte.
Important:
Prévenez tout risque d'incendie en nettoyant à temps les filtres à graisse en métal. Ce risque est dû à l'accumulation de chaleur pendant la friture ou le rôtissage.
Nettoyage des filtres à graisse en métal:
En fonctionnement normal (1 à 2 heures
par jour), le filtre doit être nettoyé au bout de 8 à 10 semaines.
Ces filtres sont nettoyables au lave-
vaisselle. Ils peuvent changer légèrement de couleur au lavage.
Le filtre doit reposer non serré dans le
lave-vaisselle. Il ne doit pas être coincé.
Important:
Ne lavez pas en même temps la vaisselle et les filtres métalliques fortement saturés en matière grasse.
Si vous les nettoyez à la main, mettez les
filtres à tremper pendant plusieurs heures dans de l'eau très chaude additionnée de produit à vaisselle. Ensuite, brossez les filtres, rincez-les bien puis laissez-les goutter.
28
Filtre et entretien
Retrait et mise en place des filtres à graisse en métal:
1. Poussez dans le sens de la flèche le
cran situé contre chaque filtre à graisse puis abaissez les filtres.
3. Remontez les filtres à graisse.
Changement du filtre à charbon actif:
Hotte fonctionnant normalement
(1 à 2 heures par jour), il faudra changer les filtres à charbon actif environ 1 fois par an.
Vous pouvez vous procurer un filtre à
charbon actif de rechange dans le commerce spécialisé. Voir la section sur les accessoires spéciaux.
N'utilisez qu'un filtre d'origine.
Vous garantirez ainsi un fonctionnement optimal de la hotte.
Mise au rebut du filtre à charbon actif usagé:
Les filtres à charbon actif ne contiennent
aucune substance nocive. Vous pouvez les mettre à la poubelles de déchets résiduels.
3. Faites encranter la patte.
4. Remontez les filtres à graisse en métal
(voir la section intitulée "Retrait et mise en place des filtres à graisse en métal).
Retrait du filtre:
1. Retirez les filtres à graisse en métal.
2. Enfoncez la patte puis retirez le
filtre à charbon actif par le bas.
2. Nettoyer les filtres à graisse.
3. Une fois nettoyés, remettez les filtres à
graisse en place.
Mise en place du filtre:
1. Retirez d'abord les filtres à graisse (voir
la section intitulée "Retrait et mise en place des filtres à graisse en métal).
2. Mettez en place le filtre à charbon actif.
Filtre à charbon actif:
Ce filtre sert à retenir les substances odoriférantes lorsque la hotte recycle l'air.
Attention:
Plus elles se saturent en particules grasses et plus elles risquent de s'enflammer. D'autre part, leur saturation risque de gêner le bon fonctionnement de la hotte.
Important:
Un changement à temps des filtres à charbon actif prévient le risque d'incendie. Ce risque est dû à l'accumulation de chaleur qui se produit pendant une friture ou la cuisson d'un rôti.
29
Nettoyage et entretien
Avant tout nettoyage et entretien, mettez d'abord la hotte hors tension en débran­chant la fiche mâle de la prise de courant ou en coupant le disjoncteur/fusible.
Lors du nettoyage des filtres à graisse,
nettoyez la graisse qui s'est déposée dans les endroits accessibles du corps de hotte. Vous prévenez ainsi les risques d'incendie et garantissez ainsi un fonctionnement optimal de la hotte.
Pour la nettoyer, utilisez de l'eau chaude
additionnée de produit à vaisselle ou un liquide non agressif à laver les fenêtres.
Ne tentez pas de gratter les salissures.
Ramollissez-les avec un essuie-tout humide.
N'utilisez pas de produits récurants ni
d'éponges à dos abrasif.
Remarque: ne nettoyez pas les surfaces
en plastique avec de l'alcool (à brûler) car des taches mates pourraient apparaître.
Prudence: ventilez suffisamment la cuisine, n'utilisez jamais de flamme nue.
Ne nettoyez les touches de commande
qu'avec de l'eau additionnée d'un peu de produit à vaisselle. Utilisez un chiffon doux et humide. N'utilisez jamais de détergent pour acier pour nettoyer les touches de commande.
Surfaces en acier inox:
Veuillez utiliser un produit pour l'acier inox
qui le nettoie sans le rayer.
Frottez toujours l'acier inox dans le sens
de son polissage.
Ne nettoyez jamais les surfaces en acier
inox avec des éponges à dos récurant, et pas non plus avec des déter­gents à base de sable, soude caustique, aci­de ou chlore.
Surfaces en aluminium et en plastique:
Utilisez un chiffon doux, ne peluchant pas,
du genre employé pour nettoyer les vitres, ou un chiffon à microfibres.
N'utilisez pas de chiffons secs.Utilisez un produit pour vitres mais non
aggressif.
N'utilisez pas de détergents aggressifs,
contenant un acide ou une base.
N'utilisez pas de produits récurants.
Changement du tube au néon
1. Avant tout nettoyage et entretien, mettez
d'abord la hotte hors tension en débranchant la fiche mâle de la prise de courant ou en coupant le disjoncteur/fusible.
2. Démontez les filtres à graisse (voir la
section intitulée "Filtre et entretien").
3. Par le haut, décrantez le cache
d'éclairage hors du bandeau lumineux.
4. Remplacez l'ampoule défectueuse
(utilisez des ampoules de 40 watts max. en vente habituelle dans le commerce, douille E14).
5. Remettez le cache de l'éclairage en
place.
6. Remontez les filtres à graisse.
7. Pour remettre la hotte sous tension,
rebranchez la fiche mâle dans la prise de courant ou remontez le fusible/réarmez le disjoncteur.
30
Remarques importantes
Notice de montage:
Remarques supplémentaires concernant les cuisinières à gaz:
Lors du montage de foyers gaz, veuillez
respecter les dispositions légales en vigueur dans votre pays (En Allemagne par ex: les Règles technique TRGI régissant l'installation du gaz).
Respectez les prescriptions et
consignes d'encastrement en leur version applicable publiées par les fabricants d'appareils au gaz.
La hotte aspirante ne pourra cotoyer
que sur un côté un meuble haut ou une paroi haute. Ecart minimum: 50 mm.
Ecart minimum, en présence de
foyers au gaz, entre le bord supérieur de la grille support et le bord inférieur de la hotte: 650 mm, fig. 1.
Les anciens appareils ne sont pas des
déchets sans valeur. Leur élimination respectueuse de l'environnement permet de récupérer de précieuses matières premières. Avant de vous débarrasser de l'appareil, rendez-le inutilisable.
Pour vous parvenir en parfait état, votre
nouvel appareil a été conditionné dans un emballage qui le protège efficacement. Tous les matériaux d'emballage utilisés sont compatibles avec l'environnement et recyclables. Aidez-nous à éliminer l'emballage en respectant l'environnement.
Demandez à votre revendeur ou à votre mairie quelles sont les formes de recyclage actuellement possibles.
Cette hotte peut évacuer l'air à
l'extérieur ou le recycler.
Fixez toujours la hotte bien centrée
au-dessus des foyers de la table de cuisson.
L'écart minimum entre les foyers
électriques et le bord inférieur de la hotte doit être de 550 mm, voir fig. 1.
Au-dessus d'un foyer à combustible
solide générateur d'un risque d'incendie (par projection d'étincelles par ex.), le montage de la hotte ne sera admis que si ce foyer est équipé d'un couvercle fermé et inamovible et si le montage ne contrevient pas à la réglementation nationale. Cette restriction ne vaut pas pour les cuisinières à gaz et les foyers aux gaz.
Plus l'écart est faible entre la hotte
aspirante et les foyers et plus il se pourra que la vapeur montant des casseroles se condense et forme des gouttes sur la face inférieure de la hotte.
31

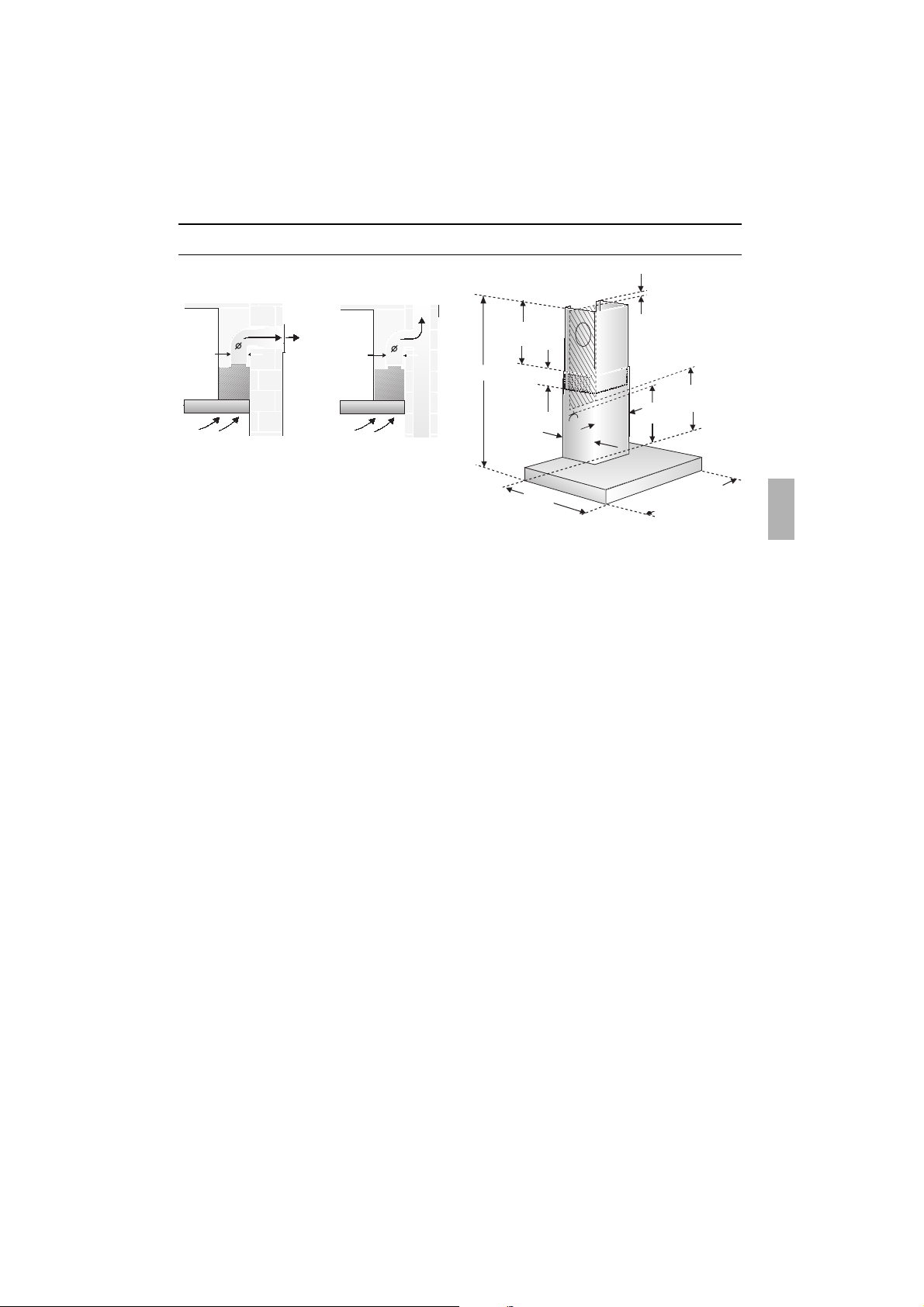

Avant le montage
Evacuation de l'air à l'extérieur
L'air vicié est évacué vers le haut par un conduit d'aération ou directement à l'air libre par traversée du mur extérieur.
D
L'air vicié ne doit jamais être évacué vers une cheminée en service, rejetant des fumées ou des gaz de combustion, ni vers un conduit servant à l'aération de locaux dans lesquels se trouvent des foyers à combustibles solides, liquides et gazeux.
Le mode d'évacuation de l'air vicié devra être conforme aux arrêtés municipaux, préfectoraux, et aux prescriptions légales (par ex. aux ordonnances publiques applicables au bâtiment).
Si l'air vicié doit être évacué par des cheminées d'évacuation des fumées et gaz de combustion qui ne sont pas en service, veuillez respecter la réglementation locale et nationale applicable.
D
Si la hotte évacue l'air à l'extérieur et si le logement comporte des moyens de chauffage (tels par ex. des appareils de
chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou à accumula­tion) raccordés à une cheminée, veiller
impérativement à ce que l'apport d'air soit suffisant pour assurer la marche du
chauffage à combustion. Un fonctionnement sans risque est
possible si la dépression dans le local où le foyer de chauffage est implanté ne dépasse pas 4 Pascals (0,04 mbars).
On y parvient en présence d'ouvertures non obturables ménagées par ex. dans les portes, fenêtres et en association avec des ventouses télescopiques d'admission/ évacuation de l'air à travers la maçonnerie ou par d'autres mesures techniques telles qu'un verrouillage réciproque ou assimilé permettant à l'air d'affluer pour assurer la combustion.
En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion.
La présence d'une ventouse télescopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.
Remarque: lors de l'évaluation de la situation, toujours tenir compte de l'ensemble des moyens d'aération du logement. Cette règle ne vaut généralement pas si vous utilisez des appareils de cuisson (table de cuisson et cuisinière à gaz).
Si la hotte recycle l'air aspiré au moyen d'un filtre au charbon actif, son fonctionnement ne s'assortit d'aucune restriction.
Si l'air vicié traverse le mur extérieur,
utilisez une ventouse télescopique.
120
120
28
0
260
mind. 45
684-1086
136
mind. 400
mind. 460
mind.60
5
0
0
600/700/900
32
Si la hotte évacue l’air à l’extérieur, incorporer un volet anti-refoulement s’il n’y en a pas déjà un dans le conduit d’éva­cuation ou dans le conduit d’évacuation ou dans la ventouse télescopique. Si l’appareil a été fourni sans volet anti­refoulement, vous pouvez vous le procurer dans le commerce spécialisé.
Montage du volet anti-refoulement:
Clipsez le volet anti-refoulement dans le
manchon.
Avant le montage
Les conduits plats doivent avoir une
section intérieure équivalente au
diamètre intérieur des conduits ronds.
Les conduits ne doivent comporter aucun coude prononcé.
100 mm l =
178 cm
2
de section
125 mm l = 113 cm2de section.
Si les conduits ont des diamètres
différents: utilisez du ruban adhésif à
étancher.
Si la hotte évacue l'air à l'extérieur,
veillez à ce que l'apport d'air soit suffisant.
Branchement du conduit d'évacuation l 125 mm:
Fixez le conduit d'évacuation
directement sur l'orifice.
Branchement du conduit d'évacuation l 100 mm:
Fixez le manchon réducteur (livré
d'origine ou en vente dans le commerce spécialisé) contre le manchon à air. Montez le tuyau d'évacuation contre le réducteur.
Les deux volets doivent se laisser
déplacer vers le haut sans résister, avec un léger amorti.
Si l'air vicié traverse le mur extérieur,
utilisez une ventouse télescopique.
Pour que la hotte aspirante ait le meilleur rendement, veillez à ce que:
Le conduit d'évacuation soit court et
lisse.
Il ait le moins possible de coudes.Il ait le plus fort diamètre et que les
coudes soient les plus arrondis possibles.
L'emploi de conduits d'air vicié longs, rugueux, formant de nombreux coudes ou d'un trop petit diamètre fait descendre le débit d'air en dessous du débit optimal, tout en accroissant le bruit d'aspiration.
Conduits de section ronde:
Nous recommandons recommandons des conduits au diamètre intérieur de 125 mm mais de 100 mm minimum.
33
Branchement électrique
La fiche mâle de la hotte aspirante ne pourra être branchée que dans une prise secteur à contacts de terre réglementaire­ment posée. Installer cette prise autant que possible directement derrière le capotage de la hotte.
Caractéristiques électriques:
Vous les trouverez après avoir retiré le cadre pour filtre, sur la plaque signalétique, à l’intérieur de l’appareil.
Toujours mettre l'appareil hors tension
avant d'effectuer des réparations. Longueur du cordon de branchement:
1,30 m. Si le cordon doit être raccordé
définitivement au secteur:
Dans ce cas, le branchement de la hotte ne pourra être effectué que par un électricien-installateur agréé auprès de la compagnie locale/nationale distributrice d'électricité.
Prévoir un dispositif de coupure côté secteur. Valent comme tel les commutateurs dont l'ouverture entre contacts dépasse 3 mm et qui sectionnent tous les pôles. Figurent parmi eux également les disjoncteurs et contacteurs.
Si le cordon d'alimentation de cet
appareil a été endommagé, il faut confier son remplacement au fabricant ou à son service après-vente, ou encore à une personne possédant des qualifications identiques, pour éviter de créer des risques.
Cette hotte aspirante est conforme aux dispositions CE sur l'antiparasitage des appareils électriques.
Poids en kg:
Air évacue Air recyclé
15,060 cm
90 cm
17,0
17,5 19,5
16,070 cm 18,0
Sous réserve de modifications constructives dans l’intérêt du progrès technique.
Avant le montage
Vous pouvez vous procurer le kit de
montage complet auprès de votre revendeur spécialisé.
Vous trouverez les numéros de référence des accessoires correspondants à la fin de la présente notice d'utilisation.
Préparation du mur
Le mur doit être bien plat et vertical.Utilisez des chevilles pour assurer une
retenue ferme.
Mode Air recyclé
Avec filtre à
charbon actif, lorsqu'il n'est pas possible d'évacuer l'air aspiré par la hotte.
600/700/900
34
Encastrement
Cette hotte aspirante est prévue pour le montage contre le mur de la cuisine.
1. Retirer le filtre à graisse (voir la notice
d'utilisation).
2. Sur le mur, tracez une ligne médiane
allant du plafond jusqu'au bord inférieur de la hotte aspirante.
3. Posez le gabarit contre le mur et
marquez grâce à lui l'emplacement des vis sur le mur.
Respecter l'écart minimum entre les
foyers et la hotte aspirante: 550 mm pour les foyers électriques et 650 mm pour les foyers au gaz. Le bord inférieur du gabarit représente le bord inférieur de la hotte aspirante.
4. Percer 4 trous pour la hotte aspirante et
2 trous pour le capotage-cheminée. Ces trous doivent faire 8 mm de diamètre. Enfoncer les chevilles jusqu'à ras du mur.
Remarque: rappellez-vous que vous aurez peut-être des accessoires spéciaux à monter.
5. Faites encranter les 2 écarteurs ci-joints
dans la cornière retenant le capotage de cheminée. Au moyen de 2 vis hexagonales, visser les cornières servant à retenir le capotage de cheminée.
6. Vissez les deux vis hexagonales du haut
jusqu'à ce qu'elles ne dépassent plus que de 5 mm env.
7. Accrochez la hotte aspirante aux vis.
3
0
178
347
36,5
4
0
0
mind.550 Elektro mind.650 Gas
21
6
ca.5mm
35
Encastrement
08. Vissez les vis hexagonales du bas.
Avant de visser ces 4 vis à fond,
ajuster la hotte aspirante en position.
11. Retirez la pellicule de plastique
protégeant les deux capots en inox.
Evitez d'endommager les surfaces
lisses en acier inox.
12. Insérer l'un dans l'autre les deux
éléments du capotage-cheminée (les fentes de l'élément télescopique supérieur doivent être tournées vers le bas) puis les introduire dans la découpe ménagée à cet effet dans la hotte aspirante.
Evitez de rayer les éléments du
capotage-cheminée au moment de les introduire l'un dans l'autre. Dans ce but, placez par exemple le gabarit sur les arêtes de l'élément inférieur.
09. Raccorder la hotte aux tuyaux.
10. Effectuer le branchement électrique de
la hotte.
13. Soulever l'élément supérieur puis le
visser au moyen de deux vis contre la cornière de retenue.
1.
2.
3.
14. Remettre le filtre à graisse en place (voir
la notice d'utilisation).
Loading...
