LC 46652
LC 46952
Bruks- och
Monteringsanvisning
Bruks- og
Monteringsanvisning
Käyttöo- ja
Asennusohje
Brugs- og
montageveiledning
sv
no
fi
da
2
Abb. 1
ELEKTRO
ELECTR.
ELETT.
EL.
Fig. 1
GAS
GAZ
KAASU
GASS
sv sid 03–13
no side 14 – 24
fi Sivu 25–35
da side 36 – 46
min. 650
min. 550
3
Beskrivning av fläkten Olika arbetssätt
Olika arbetssätt
Frånluft:
❑ Fläkten suger upp köksoset som leds ut
i det fria via fettfiltret.
❑ Fettfiltret binder de beståndsdelar av
köksoset som innehåller fett.
❑ Köket hålls i stort sett fritt från fett och
os.
D
Om fläkten används samtidigt med
eldstad som är beroende av luften i rummet (t.ex. gas-, olje- eller kolugn, varmvat-
tenberedare) måste det finnas
tillräcklig mängd förbränningsluft för
resp. ugn.
Det är ingen fara om ugnen ifråga står i ett
rum där undertrycket inte överskrider 4Pa
(0,04 mbar).
Detta kan man uppnå om förbränningsluften leds genom öppningar som inte går att
stänga, t.ex. i dörrar, fönster och i
kombination med öppningar för
tilluft/frånluft i väggar eller med andra
tekniska åtgärder.
Om inte tillräcklig mängd tilluft tillförs
finns det risk för förgiftning pga att
oförbrända gaser sugs tillbaka in i
rummet.
Enbart ett hål i väggen för tilluft och frånluft
är inte tillräckligt för att värdena ska hamna
inom tillåtna gränser.
Observera att du vid beräkningen alltid
måste utgå ifrån hela våningens ventilation.
Denna regel gäller inte för spisar, t.ex.
spishällar och gasspisar.
Om du använder spisfläkt med kolfilter
gäller inte ovanstående reservationer.
Med kolfilter:
❑ I detta fall är ett kolfilter monterat (se
avsnittet Filter och skötsel).
Komplett monteringsset samt nya
filter finns att köpa i fackhandeln.
Resp. tillbehörsnummer återfinns i slutet
av denna bruksanvisning.
❑ Fläkten suger upp köksoset som leds
genom kolfiltret där det renas och sedan
leds tillbaka till köket igen.
❑ Fettfiltret binder de beståndsdelar av
köksoset som innehåller fett.
❑ Kolfiltret binder luktämnena.
Om inget kolfilter monteras kan inte
heller luktämnena i köksoset bindas.
Belysning
Reglage
Filtergaller
Beklädnad
Bruksanvisning
4
Före första användningen
Obs!
❑ Denna bruksanvisning gäller för flera
olika varianter av ugnen. Därför kan det
tänkas att här finns beskrivningar av
utrustning och funktioner som inte finns
på just din ugn.
❑ Denna spisfläkt är godkänd enligt
gällande bestämmelser.
Reparationer får endast utföras av
fackman.
Reparationer som inte utförts på ett
sakkunnigt sätt kan innebära stor fara
för användaren.
Obs!
❑ Läs noga igenom hela bruksanvisningen
innan ugnen används första gången.
Här finns viktig information om säkerhet,
användning, skötsel och vård.
❑ Spara bruks- och monteringsanvisningen
till den som ev. övertar ugnen efter dig.
Råd vid fel
Ta kontakt med en serviceverkstad vid ev.
frågor eller vid fel på fläkten.
(Förteckning över serviceverkstäder
bifogas.)
Uppge uppgifterna nedan vid kontakt med
serviceverkstad:
E-nr. FD
Fyll i uppgifterna från typskylten redan nu i
fältet ovan. Om du tar ut fettfiltren syns
typskylten inuti fläkten.
Gasspisens lågor måste vara helt
täckta av tillagningskärlen.
Spisfläkten får bara under vissa
omständigheter installeras över eldstad som
drivs med fast bränsle (kol, trä o.dyl.).
(Se närmare anvisningar i monteringsanvisningen.)
Gashällar / gasspisar
Ha inte alla gasplattor på samtidigt
under en längre tid (max. 15 minuter) i
högsta läge eftersom det då finns risk för
brännskador om man råkar röra vid fläktens
hölje resp. kan fläkten skadas. Om tre eller
flera gasplattor samtidigt är påslagna måste
fläkten ställas in på maxläge.
Ugnen får inte användas om den är
skadad.
Installation och idriftsättande får endast
utföras av fackman.
Om anslutningsledningen skadas måste
den bytas ut av tillverkaren eller
service eller av annan fackman. Detta för att
undvika fara.
Se till att förpackningsmaterialet tas om
hand på ett för miljön rätt sätt
(se monteringsanvisningen).
Denna fläkt är endast avsedd användas
i ett normalt hushåll.
Använd aldrig fläkten utan att lamporna
sitter iskruvade.
Defekta lampor bör genast bytas.
Detta för att undvika att resterande lampor
blir överbelastade.
Använd aldrig spisfläkten utan fettfilter.
Överhettat matfett och olja kan lätt
självantändas.
Håll därför alltid arbetsplatsen under
uppsikt vid tillagning av maträtter med fett
eller olja, t.ex. pommes frites.
Flambera inte under spisfläkten.
Lågorna kan göra att fettfiltren
! börjar brinna.
5
Filter och underhåll
Fettfilter:
Metallfettfiltret binder de beståndsdelar
av köksoset som innehåller fett.
Filtermattorna består av obrännbar metall.
Obs!
Allt eftersom filtret fylls med fetthaltiga
ämnen ökar risken för antändning.
Dessutom påverkas fläktens sugeffekt
negativt.
Viktigt!
Genom att i god tid rengöra metallfettfiltret
förebyggs risken för brand i samband med
fritering resp. stekning.
Metallfettfilter:
❑ Vid normal drift (fläkten används
1-2 timmar om dagen) måste metallfettfiltren rengöras 1 gång per månad.
❑ Filtren kan rengöras i diskmaskin.
Eventuellt kan metallen då missfärgas
något.
❑ Filtret får inte klämmas fast i
diskmaskinen utan måste ligga löst.
Viktigt:
Diska inte kraftigt nedsmutsade
metallfettfilter tillsammans med porslin.
❑ Vid handdisk: Låt filtren först ligga i blöt i
hett diskvatten. Använd inga starka
rengöringsmedel som innehåller syra
eller tvättvätska. Borsta efter rengöringen
filtren ordentligt, skölj väl och låt
dropptorka.
Så används fläkten
Köksoset avlägsnas mest effektivt om
du:
❑ Startar fläkten i samband med att du
börjar tillagningen.
❑ Stänger av fläkten först några minuter
efter det att du lagat färdigt maten.
Start:
❑ Tryck på tangenten +.
Ställa in önskad fläkthastighet:
❑ Tryck på tangenten +.
Fläkthastigheten ökas ett steg.
❑ Tryck på tangenten –.
Fläkthastigheten sänks ett steg.
Stopp:
❑ Tryck på tangenten 0.
eller:
❑ Tryck upprepade gånger på tangenten –
tills fläkten stängs av.
Belysning:
❑ Belysningen kan tändas även om fläkten
är avstängd.
Fläkt - AvBelysning
Sänka fläktens
hastighet
Fläkt — Till och öka
fläktens hastighet
Intensivläge
Teckenruta som visar fläkthastighet
0
6
Filter och underhåll
2. Rengör filtren.
3. Sätt tillbaka de rengjorda filtren.
Kolfilter:
Kolfiltret binder luktämnena.
Obs!
Allt eftersom filtret fylls med fetthaltiga
ämnen ökar risken för antändning.
Dessutom påverkas fläktens sugeffekt
negativt.
Viktigt!
Genom att i god tid byta till nytt kolfilter
förebyggs risken för brand i samband med
fritering resp. stekning.
Ta ut / sätta tillbaka metallfettfiltren:
Obs! Halogenlamporna måste vara släckta
och kalla.
1. Tryck in låsmekanismen enligt pilen på
bild 1 och fäll ned filtret.
Håll med andra handen under fettfiltren.
Montering och demontering:
Obs! Halogenlamporna måste vara släckta
och kalla.
1. Ta ut fettfiltren
(enligt tidigare beskrivning).
2. Sätt in nytt kolfilter.
3. Tryck in fliken framtill.
4. Sätt tillbaka fettfiltren
(enligt tidigare beskrivning).
Byte av kolfilter:
❑ Vid normal användning (1 – 2 timmar
varje dag) måste kolfiltret bytas till nytt
ca 1 gång per år.
❑ Nya kolfilter finns att köpa i fackhandeln
(se Extra tillbehör).
❑ Använd endast originalfilter.
Originalfilter är en garanti för att fläkten
ska fungera optimalt.
Det gamla kolfiltret:
❑ Kolfilter innehåller inga giftiga eller
skadliga ämnen. De kan därför slängas
med övriga kökssopor.
7
Dra alltid först ut sladden ur vägguttaget
eller skruva ur säkringen.
❑ Rengör de delar av fläkten du kommer åt
i samband med rengöringen av fettfiltren.
Därigenom förebygger du risken för
bränder samtidigt som fläkten kan
fungera optimalt.
❑ Använd varmt vatten med diskmedel i
eller milt fönsterrengöringsmedel.
❑ Skrapa inte av smuts som fastnat utan
blöt upp det med våt trasa.
❑ Använd inga starka rengöringsmedel
eller skursvampar som kan repa ytan.
❑ Ons! Använd inte lösningsmedel (t.ex. T-
sprit) på plastytor eftersom de kan ge
upphov till matta fläckar.
Var försiktig! Ventilera köket ordentligt.
Ha ingen öppen eld i närheten.
Tangenterna rengörs med mjuk trasa
fuktad i milt diskvatten. Tangenterna är av
plast. Använd därför aldrig rengöringsmedel
för rostfritt i samband med rengöringen.
Ytor i rostfritt stål:
❑ Använd ett milt rengöringsmedel utan
repande effekt avsett för rostfritt stål.
❑ Ytorna rengörs i slipriktningen.
Använd inte svampar som kan repa ytor
i rostfritt stål och inte heller putsmedel
innehållande sand, soda, syra eller klorider.
Ytor av aluminium och plast, lackerade
ytor:
❑ Använd en mjuk fönster- eller
microfiberduk som inte luddar av sig.
❑ Använd inte torr torkduk.
❑ Använd ett milt fönsterrengöringsmedel.
❑ Använd inte starka rengöringsmedel, inte
heller rengöringsmedel som innehåller
syra eller lut.
❑ Använd inte skurmedel.
Rengöring och skötsel Byta lampor
1. Stäng av fläkten. Gör därefter fläkten
strömlös antingen genom att dra ut
stickkontakten ur vägguttaget eller vrida
ur säkringen till fläkten.
Halogenlampor blir mycket heta när de
lyser. Det finns risk för brännskador en lång
stund efter det att de stängts av.
2. Lossa ringen runt lampan med hjälp av
en skruvmejsel e.dyl. enligt.
3. Byt till ny halogenlampa (finns att köpa i
handeln, 12 volt, max. 20 watt, sockel
G4).
Obs! Ta i lampan som på.
Ta inte i lampan med fingrarna utan
använd en ren handduk.
4. Sätt tillbaka lampringen.
5. Sätt tillbaka stickkontakten i vägguttaget
resp. vrid åter i säkringen.
Obs! Om belysningen inte då fungerar,
kontrollera att du satt fast lamporna på rätt
sätt.
8
Viktigt att veta
Monteringsanvisning:
Kompletterande anvisningar vid
montering över gasspis/-häll:
Om fläkten ska monteras över gas-
spis/-häll måste detta göras i enlighet med
gällande bestämmelser i resp. land (t.ex.
Technische Regeln Gasinstallation TRG för
Tyskland).
Följ gällande anvisningar för montering
av spisfläktar samt de monteringsanvisningar tillverkaren av gasspisen/
-hällen lämnar.
Fläkten får endast monteras med ena
sidan mot högskåp eller hög vägg.
Minimiavstånd 50 mm.
För gashällar gäller att minsta
avstånd från fläktens underkant till gallret
som tillagningskärlet står på ska vara:
650 mm, se bild 1.
Gamla uttjänta produkter är inte
värdelöst avfall.
Om de får tas om hand på miljöriktigt sätt
kan värdefulla råmaterial återvinnas.
Förstör den gamla fläkten innan den
lämnas till skrotning.
Den nya fläkten har skyddats av
förpackningsmaterialet på sin väg till dig.
Samtliga material som använts är
miljövänliga och kan återvinnas.
Hör med din kommun eller det lokala
renhållningsverket var du kan lämna
förpackningsmaterialet så att det tas om
hand på bästa miljöriktiga sätt.
Fläkten har två olika arbetssätt: frånluft
eller med kolfilter.
Spisfläkten ska alltid placeras mitt över
häll/spis.
Minimiavstånd mellan elektriska
kokzoner och fläktens
underkant: 550 mm, bild 1.
Fläkten får monteras över eldstad för
fast bränsle endast om eldstaden har ett
slutet icke avtagbart skyddshölje och i
enlighet med gällande bestämmelser i resp.
land. Denna inskränkning gäller ej för
gasspis/-häll.
Ju mindre avstånd mellan spisfläkt och
spis desto större risk för att det bildas
vattendroppar på fläktens undersida p.g.a.
vattenånga.
9
Före monteringen
Frånluft
Den avgående luften leds via en
ventilationstrumma uppåt eller direkt ut i
det fria.
D
Den avgående luften får inte ledas ut i
skorsten för rök eller avgas om denna är i
funktion eller i en trumma som används för
ventilation av rum där det står en eldstad.
Gällande föreskrifter (t.ex. byggnorm)
måste åtföljas beträffande hur den
avgående luften får ledas ut.
Är skorstenen inte längre i funktion måste
tillåtelse inhämtas från ansvarig sotare.
D
Om fläkten används samtidigt med
eldstad som är beroende av luften i
rummet (t.ex. gas-, olje- eller kolugn,
varmvattenberedare) måste det finnas
tillräcklig mängd förbränningsluft för
resp. ugn.
Det är ingen fara om ugnen ifråga står i ett
rum där undertrycket inte överskrider 4 Pa
(0,04 mbar).
Detta kan man uppnå om förbränningsluften leds genom öppningar som inte går att
stänga, t.ex. i dörrar, fönster och i
kombination med öppningar för
tilluft/frånluft i väggar eller med andra
tekniska åtgärder.
Om inte tillräcklig mängd tilluft tillförs
finns det risk för förgiftning pga att
oförbrända gaser sugs tillbaka in i
rummet.
Enbart ett hål i väggen för tilluft och frånluft
är inte tillräckligt för att värdena ska hamna
inom tillåtna gränser.
Observera att du vid beräkningen alltid
måste utgå ifrån hela våningens ventilation.
Denna regel gäller inte för spisar, t.ex.
spishällar och gasspisar.
Om du använder spisfläkt med kolfilter
gäller inte ovanstående reservationer.
Om frånluften leds ut genom yttervägg
bör teleskopisk anslutningslåda mot mur
användas. Ej tillåtet i Sverige.
120
120
min.60
min. 45
136
684-1086
260
280
500
min.
490
0
/9
0
0
/7
0
0
6
0
min
510
10
Före monteringen
Vid frånluft bör kallrasskydd monteras
såvida inte detta redan finns monterat i rör
resp. spismur.
Om kallrasskydd inte levereras tillsammans
med fläkten kan det köpas i fackhandeln.

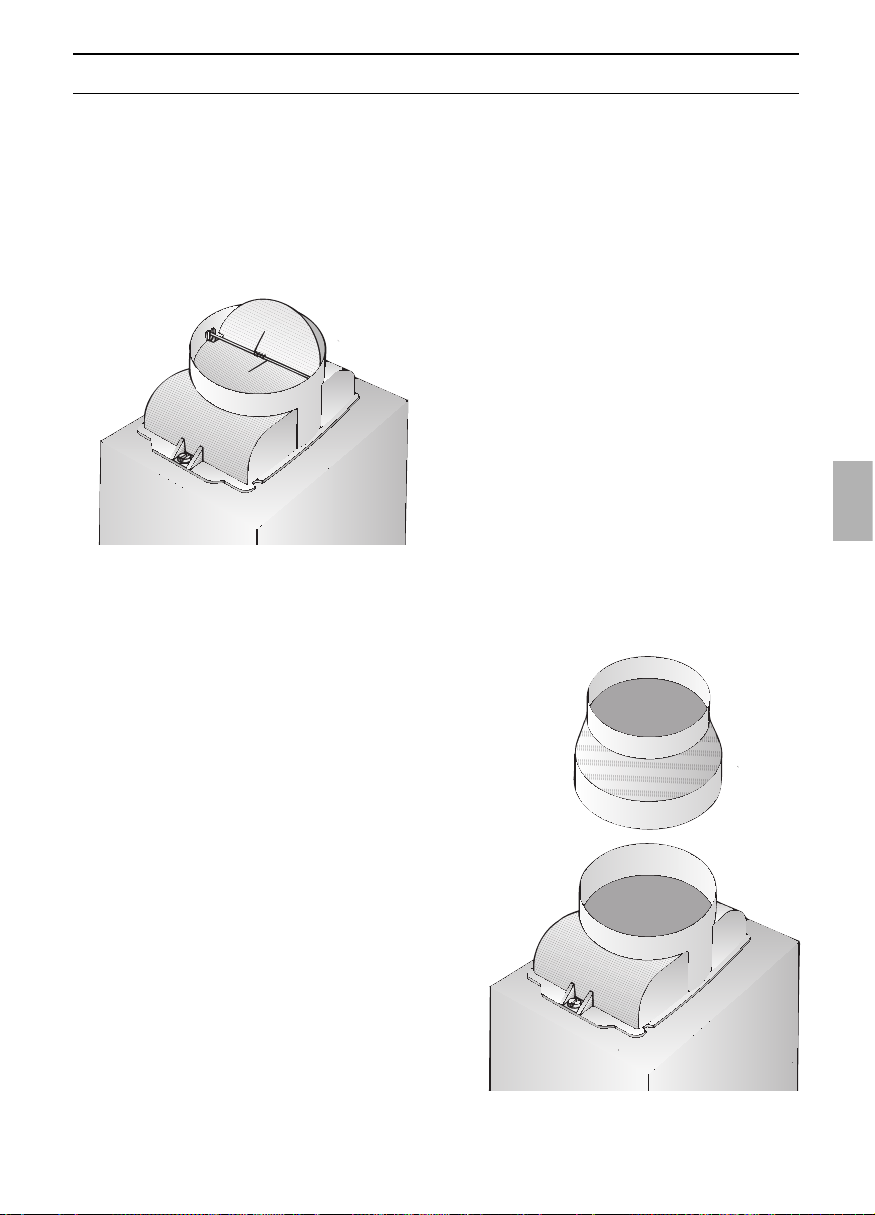

Så här monteras kallrasskyddet:
❑ Sätt fast kallrasskyddet i rörstosen
enligt.
Bägge klaffarna måste lätt kunna fjädra
uppåt.
Om luften ska ledas ut genom yttervägg
bör teleskopisk anslutningslåda mot mur
användas. Ej tillåtet i Sverige.
Så här fungerar spisfläkten mest
effektivt:
❑ Kort, slät imkanal.
❑ Så få rörkrökar som möjligt.
❑ Så stor diameter som möjligt på rör och
rörkrökar.
Långa, icke släta frånluftsrör, många
böjar eller för liten rördiameter gör att
effekten inte blir optimal samtidigt
som bullret ökar.
Tillverkaren av fläkten har inget
garantiansvar för reklamationer som
kan hänföras till hur rördragningen
planerats och utförts.
❑ Runda kanaler:
Vi rekommenderar
inre diameter 125 mm, dock
minst 100 mm.
❑ Platta kanaler måste ha likvärdig inre
area som runda.
Kanalerna bör inte ha några skarpa
böjar.
l 100 mm ca. 178 cm
2
l 125 mm ca. 113 cm
2
❑ Vid avvikande rördiameter:
Sätt in tätningslister.
❑ Vid frånluft: Sörj för tillräcklig ventilation.
Kanalens diameter är 125 mm:
❑ Fäst kanalen direkt i rörstosen.
Kanalens diameter är 100 mm:
❑ Fäst reducerstycket (bifogas eller finns
att köpa i fackhandeln) direkt i rörstosen
enligt bild 4 och fäst kanalen i den.
11
Elektrisk anslutning
Spisfläkten får endast anslutas till ett
jordat vägguttag, förutsatt att detta är
installerat enligt gällande bestämmelser
och att stickproppen är skyddad genom
jordning.
Det jordade vägguttaget bör om möjligt
installeras direkt bakom fläktbeklädnaden
enligt.
Elektriska data:
Uppgifterna finns på typskylten. Typskylten
syns inuti fläkten om du tar ut filterramen.
Före reparationer: Gör alltid
spisfläkten strömlös.
Anslutningsledningens längd: 1,30 m.
Om fast anslutning krävs:
Fast anslutning får endast utföras av
behörig elektriker.
Frånskiljare måste användas. Använd en
kontakt med en kontaktöppning om minst
3 mm och allpolig frånslagning. Dit hör LSomkopplare och skyddsbrytare.
Om anslutningsledningen skadas måste
den bytas ut av tillverkaren eller
service eller av annan fackman. Detta för
att undvika fara.
Spisfläkten är avstörd enligt EUs
bestämmelser för radioavstörning
Vikt i kg:
Frånluft Kolfilter
19,060 cm
70 cm
21,0
20,0 22,0
90 cm 21,5 23,5
Rätt till tekniska ändringar förbehålles
Före monteringen
Komplett monteringsset finns att köpa i
fackhandeln.
Resp. tillbehörsnummer återfinns i slutet
av denna bruksanvisning.
Förberedelser i väggen
❑ Väggen måste vara plan och lodrät.
❑ Pluggarna måste sitta fast ordentligt.
Kolfilter
❑ Om anslutning
till husets
ventilations-kanal
inte är möjlig.
12
Montering
Fläkten är avsedd att monteras i
köksvägg.
1. Ta bort fettfilter och lamphölje
(se bruksanvisningen).
2. Rita en mittlinje på väggen från taket till
fläktens undre kant.
3. Markera med hjälp av mallen
skruvarnas placering på väggen.
Minsta avstånd mellan spis/häll och
fläkt; elektrisk spis = 550 mm, gasspis =
650 mm. Mallens undre kant motsvarar
fläktens undre kant.
4. Borra 4 hål för fläkten och 2 hål (alla
l 8 mm för beklädnaden.
Tryck in plugg.
Obs! Läs noga anvisningar för ev. extra
tillbehör som också ska monteras.
5. Sätt fast de 2 bifogade distansbitarna i
fästskenan till beklädnaden.
Skruva fast fästskenan till beklädnaden.
6. Dra åt de båda övre sexkantskruvarna
så att bara ca. 5 mm återstår.
7. Häng fast fläkten i skruvarna.
ca.5mm
3
0
200
418
36,5
4
0
0
mind.550 Elektro
mind.650 Gas
2
1
6
13
Montering
08. Dra åt de båda nedre
sexkantskruvarna.
Kontrollera att fläkten sitter rakt innan
de 4 skruvarna dras åt.
11. Dra loss skyddsfolien från
beklädnaden.
Var försiktig så att inte de känsliga
ytorna i rostfritt stål skadas.
12. Skjut in de två beklädnadsdelarna i
varandra (slitsen i den övre teleskopelen ska vara nedåt) och passa in dem i
utsnittet i fläkten.
Var försiktig så att det inte blir
skrapmärken på beklädnaden. Använd
monteringsmallen för att skydda kanten
på beklädnadens underdel.
09. Sätt samman rörkanalerna.
10. Koppla fläkten till elnätet.
13. Lyft den övre delen och skruva fast den
i sidorna i fästskenan med 2 skruvar.
1.
2.
3.
14. Sätt tillbaka fettfilter och lamphölje
(se bruksanvisningen).
14
Apparatbeskrivelse Driftsmuligheter
Driftsmuligheter
Utløpsdrift:
❑ Damphettens vifte suger inn
kjøkkendampen og leder den gjennom
fettfilteret og ut i det fri.
❑ Fettfilteret binder kjøkkendampens faste
komponenter.
❑ Kjøkkenet holdes således i høy grad fritt
for fett og lukt.
D
Når damphetten blir drevet med
utløpsdrift og det samtidig blir fyrt med
apparater som er avhengig av skorstein
(som f.eks. gass, olje, kullfyringsapparater,
varmtvannsbeholdere med gjennomløp) må
det sørges for tilstrekkelig tilførsel av
frisk luft. Dette er nødvendig for
forbrenningen.
En risikofri drift er mulig dersom
undertrykket i rommet der ovnen er
montert ikke overskrider 4 Pa (0,04 mbar).
Dette kan oppnås når forbrenningsluften
kan få strømme inn enten ved åpninger
som ikke kan lukkes, f. eks. dører, vinduer
og i forbindelse med murkasse for
innstrømning og utstrømning av luft, eller
andre tekniske tiltak, bl. a. gjensidig låsing
e. l.
Dersom ikke det strømmer inn
tilstrekkelig luft, er det fare for at
forbrenningsgassen kan bli suget
tilbake.
Kun en murkasse for tilløps- og utløpsluft
alene garanterer ikke at grenseverdien blir
overholdt.
Bemerkning: Ved vurdering av luftforholdene må hele leiligheten/huset vurderes
under ett. Ved bruk av kokeutstyr, f.eks.
gasskomfyr eller gassplater gjelder ikke
denne regelen.
Dersom damphetten blir drevet med
resirkulasjonsluft – med aktivfilter –, er det
ingen innskrenkninger når det gjelder
driften.
Resirkulasjonsdrift:
❑ Ved denne bruken må det settes inn et
aktiv-kullfilter (se „Filter og vedlikehold”).
Det komplette monteringssettet og
reservefilter fåes i faghandelen.
Det tilsvarende tilbehørsnummeret finnes
på slutten av denne bruksanvisningen.
❑ Damphettens vifte suger inn
kjøkkendampen og leder den gjennom
fett- og aktiv-kullfilteret og tilbake i
rommet i renset tilstand.
❑ Fettfilteret binder kjøkkendampens fete
komponenter.
❑ Aktiv-kullfilteret binder luktestoffene.
Dersom det ikke blir montert et
aktiv-kullfilter, kan ikke luktestoffene i
kjøkkendampen bindes.
Belysning
Bryter
lys/luft
Filtergitter
Pipeblende
Bruksanvisning
15
Før første gangs bruk
Viktige henvisninger:
❑ Denne bruksanvisningen gjelder for flere
utførelser av maskinen.
Det er mulig at enkelte utstyrskjennetegn
blir beskrevet som ikke gjelder for din
maskin.
❑ Denne damphetten tilsvarer de gjeldende
sikkerhetsbestemmelsene.
Reparasjoner må kun utføres av
autoriserte fagfolk.
Dersom det blir foretatt ikke
fagmessige reparasjoner på
apparatet, kan dette føre til alvorlige
farer for brukeren.
Viktige henvisninger:
❑ Før du tar det nye apparatet i bruk, bør
du lese bruksanvisningen omhyggelig.
Den inneholder viktige informasjoner om
sikkerhet såvel som veiledning i bruk og
vedlikehold av stekeovnen.
❑ Vennligst oppbevar bruksanvisningen og
monteringsanvisningen på et sikkert
sted, eventuelt for en senere ny eier.
Forstyrrelser
Ved eventuelle spørsmål eller forstyrrelser
bør du ringe til kundeservice.
(se liste over servicesenter).
Når du ringer, vennligst oppgi:
E-nr. FD
Skriv opp apparatets nummer i feltene
ovenfor. Numrene finnes på typeskiltet på
innsiden av damphetten når du tar av
filtergitteret.
Kokeplaten må alltid være dekket av
kasseroller.
Bruken av damphetten er kun
begrenset tillatt over en komfyr/ovn for faste
brennstoffer (kull, tre o.l.)
(se monteringsanvisningen).
Gassplater / Gasskomfyr
Ikke bruk alle gassplatene samtidig
over et lengre tidsrom (max. 15 min.) med
høyeste varmestyrke, ellers kan det oppstå
fare for forbrenning dersom du berører
overflaten på komfyren hhv. fare for skade
på damphetten. Ved drift av en damphette
over gass kokeplater må hetten skrues på
høyeste trinn dersom tre eller flere
kokeplater er i drift.
Dersom stekeovnen skulle være skadet
på noen måte, må den ikke brukes.
Tilkopling og igangsetting må kun
foretas av en fagmann.
Når tilkoplingsledningen på dette
apparate er skadet, må det skiftes ut av
produsenten eller av kundeservice eller en
annen kvalifisert person, for å unngå at det
oppstår fare.
Kvitt deg med emballasjen på en
forskriftsmessig måte (se monteringsanvisningen).
Denne damphetten er kun beregnet for
bruk i husholdningen.
Damphetten må kun brukes når det er
skrudd inn pærer.
Defekte lyspærer bør skiftes ut straks,
for å unngå at de andre pærene blir
overbelastet.
Damphetten må aldri brukes uten
fettfilter.
Overopphetet fett eller olje kan lett
selvantennes.
Derfor må retter med fett eller olje,
f. eks. frityrstekte poteter, bare tilberedes
under oppsyn.
Flambér aldri under damphetten.
Det kan oppstå brannfare på grunn av
! oppstigende flammer.
16
Filter og vedlikehold
Fettfilter:
For å binde kjøkkendampens faste fete
komponenter brukes det metall-fettfilter.
Filtermatten består av material som ikke
brenner.
NB!:
Ved øket fettinnhold øker også brennbarheten og ytelsen til damphetten minsker.
Viktig:
Ved rengjøring av filteret i rett tid kan du
unngå brannfare som oppstår på grunn av
overoppheting ved steking eller fritéring.
Rengjøring av metall fettfilter:
❑ Ved normal drift (daglig 1 til 2 timer) må
fettfilteret av metall rengjøres 1 gang i
måneden.
❑ Rengjøringen kan skje i oppvaskmaskin.
Det er mulig med en lett misfarging.
❑ Filteret må settes løst inn i oppvaskmas-
kinen.
Det må ikke være inneklemt.
Viktig:
Sterkt smusset fettfilter av metall må ikke
rengjøres i maskinen sammen med
annen oppvask.
❑ Ved rengjøring for hånd må fettfilteret
bløtes opp i varmt oppvaskvann.
Ikke bruk aggressive, syre- eller
lutholdige rengjøringsmidler.
Deretter må det børstes godt ut, skylles
godt og tørkes.
Betjening av damphetten
Kjøkkendampen kan fjernes
virkningsfullt ved:
❑ å slå på damphetten
ved begynnelsen av kokingen.
❑ å slå av damphetten først noen
minutter etter at kokingen er ferdig.
Slå på damphetten:
❑ Trykk tasten +.
Velg viftetrinn:
❑ Trykk tasten +.
Viften sjaltes ett trinn høyere.
❑ Trykk tasten –.
Viften sjaltes ett trinn lavere.
Slå av damphetten:
❑ Trykk tasten 0.
Eller:
❑ Trykk tasten – så ofte inntil viften slås av.
Belysning:
❑ Belysningen kan tennes når som helst,
også når viften ikke er i bruk.
Vifte avLys
Indikasjon av
viftetrinn
Vifte slås på og
opp
Intensivtrinn
Vifte slås ned
0
17
Filter og vedlikehold
2. Rengjør fettfilteret.
3. Sett det rengjorte filteret inn igjen.
3. Smekk lasken in framme.
4. Sett inn fettfilteret (se montering og
demontering av metall-fettfilter).
Skifte av aktiv-kullfilter:
❑ Ved normal drift (daglig 1 til 2 timer) må
aktiv-kullfilteret skiftes ut ca. 1 gang i
året.
❑ Aktiv-kullfilter fås kjøpt i faghandelen (se
ekstra tilbehør).
❑ Bruk kun originalfilter.
Derved blir den optimale funksjonen
opprettholdt.
Kast av aktiv-kullfilteret:
❑ Aktiv-kullfilter inneholder ikke
skadestoffer. De kan f.eks. kastes i
bosset.
Inn- og utmontering:
Pass på: Halogenlampene må være slått av
og må være avkjølte.
1. Ta fettfilteret ut (se montering og
demontering av metall-fettfilter).
2. Sett inn aktiv-kullfilteret.
Aktiv-kullfilter:
Binder luktstoffene ved resirkulasjonsdrift.
NB!:
Ved øket fettinnhold øker også brennbarheten og ytelsen til damphetten minsker.
Viktig:
Dersom aktiv-kullfilteret blir skiftet ut i rett
tid, forebygges det at det oppstår brannfare
på grunn av overoppheting under
frityrkoking eller steking.
Uttaking og innsetting av metall-fettfilter:
Pass på: Halogenlampene må være slått av
og må være avkjølte.
1. Trykk på knappen på fettfilteret i pilens
retning og klaff det av.
Ta under fettfilteret med den andre
hånden.
18
Rengjøring og pleie
Pass på at apparatet blir gjort strømløs
ved å trekke ut støpselet eller ved å
kople ut sikringen.
❑ Ved skifte av fettfilter (se filter og
vedlikehold) må også de stedene i
damphetten som er tilgjengelige
rengjøres for avleiret fett.
Derved forebygges brannfare og den
optimale funksjonen blir opprettholdt.
❑ Ved rengjøringen av damphetten må det
brukes varmt oppvaskvann eller
vindusvaskemiddel.
❑ Ikke forsøk å skrap inntørket smuss
vekk, men bløt det opp med en fuktig
klut.
❑ Ikke bruk skurende vaskemiddel eller
svamper som lager riper.
❑ Henvisning: Ikke bruk alkohol (sprit) på
kunststoff-flatene, det kan oppstå matte
flekker.
Forsiktig: Kjøkkenet må luftes grundig,
ingen åpen flamme.
Tastene på bryterne må kun vaskes
med mildt oppvaskvann og rengjøres med
en myk, fuktig klut.
Ikke bruk stålrengjøringsmiddel for
kunststofflistene.
Overflater av rustfritt stål:
❑ Bruk et egnet rengjøringsmiddel for
ståloverflater.
❑ Rengjør kun i den retningen hvor
slipingen er foretatt.
Rustfrie ståloverflater må ikke rengjøres
med svamper som lager riper og heller ikke
med pussemidler som inneholder sand-,
soda-, syre- eller klor!
Aluminium,- lakk- og
kunststoffoverflater:
❑ Bruk et mykt, vindusskinn eller en klut av
mikrofiber som ikke loer.
❑ Ikke bruk tørre kluter.
❑ Bruk et mildt pussemiddel for vinduer.
❑ Ikke bruk aggressive syre- eller lutholdige
rengjøringsmidler.
❑ Ikke bruk skuremidler.
Utskifting av lampene
1. Slå av damphetten og trekk ut støpselet
eller slå av sikringen slik at den er uten
strøm.
Halogenpærene blir meget varme under
driften. Selv en stund etter at de er slått av,
er det fare for forbrenning.
2. Ta av lamperingen med en skrutrekker
eller lignende.
3. Skift ut halogenpæren (vanlig halogenpære som finnes i handelen, 12 volt,
max. 20 watt, sokkel G4).
Pass på: Stikkontaktholder.
Bruk en ren klut når du tar på lyspæren.
4. La lamperingen smekker i.
5. Sett strømmen på igjen ved å stikke
støpselet i stikkontakten eller å slå på
sikringen.
Henvisning: Dersom ikke lyset fungerer, må
du kontrollere om lampen er satt riktig inn.
19
Viktige henvisninger
Monteringsanvisning:
Tilleggshenvisninger ved gasskomfyrer:
Ved monteringen av gass kokeplater
må det tas hensyn til de nasjonale lovlige
bestemmelsene (f. eks. i Tyskland: Tekniske
regler for gassinstallasjon TRGI).
Det må tas hensyn til de respektive
gyldige monteringsforskriftene og
monteringshenvisningene fra produsenten
av gassapparater.
Dampviften må være montert kun på
den ene siden ved et høyt skap eller en høy
vegg. Avstanden må være minst 50 mm.
Minste avstand ved gass kokeplater
mellom overkant av holderen for grytene og
underkanten av damphetten:
650 mm, fig. 1.
Gamle apparater er ikke verdiløst avfall.
Ved miljøvennlig bortskaffing kan det
gjenvinnes verdifulle råstoffer.
Før du kaster det gamle apparatet, må det
gjøres ubrukelig først.
Det nye apparatet ditt har vært
beskyttet med emballasje på veien til deg.
Alle materialene som blir brukt er miljøvennlige og kan resirkuleres. Hjelp til å
bortskaffe emballasjen på en miljøvennlig
måte.
Kommunen på stedet der du bor eller
faghandelen er behjelpelig med
informasjoner om avfallsplasser.
Damphetten kan brukes med utløps-
eller resirkulasjonsdrift.
Damphetten må alltid monteres over
midten av komfyren.
Minsteavstanden mellom komfyr og
underkant av damphetten: 550 mm, fig. 1.
Over et ildsted for faste brennstoffer
hvor det er fare for brann (p.g.a. gnistdannelse), er det kun tillatt å montere en
damphette dersom ildstedet har en lukket,
ikke avtakbar avdekning, og dersom de
til enhver tid gyldige forskriftene i det
respektive landet blir overholdt.
Dette gjelder ikke for gasskomfyr og
gass-kokeplater.
Jo mindre avstanden er mellom
damphetten og kokeblussene, jo større en
mulighetene for at det kan danne seg
dråper på undersiden av damphetten på
grunn av den oppstigende vanndampen.
20
Før montasjen
Utløpsdrift
Luften ledes oppover gjennom en luftsjakt
eller direkte ut i det fri gjennom et hull i
ytterveggen.
D
Utløpsluften må ikke ledes inn i en
skorstein hvor det er røk eller avgass eller
inn i en sjakt hvor det er plassert
fyringsanlegg.
Angående utleding av luft, må det tas
hensyn til forskriftene og lovene som
myndighetene har utgitt (f. eks. Fylkets
tekniske byggvesen).
Dersom utløpsluften skal ledes inn i en
skorstein som ikke brukes til røk eller
avgass, må det innhentes tillatelse fra
brannvesenet.
D
Når damphetten blir drevet med
utløpsdrift og det samtidig blir fyrt med
apparater som er avhengig av skorstein
(som f.eks. gass, olje, kullfyringsapparater,
varmtvannsbeholdere med gjennomløp)
må det sørges for tilstrekkelig tilførsel
av frisk luft. Dette er nødvendig for
forbrenningen.
En risikofri drift er mulig dersom
undertrykket i rommet der ovnen er
montert ikke overskrider 4 Pa (0,04 mbar).
Dette kan oppnås når forbrenningsluften
kan få strømme inn enten ved åpninger
som ikke kan lukkes, f. eks. dører, vinduer
og i forbindelse med murkasse for
innstrømning og utstrømning av luft, eller
andre tekniske tiltak, bl. a. gjensidig låsing
e. l.
Dersom ikke det strømmer inn
tilstrekkelig luft, er det fare for at
forbrenningsgassen kan bli suget
tilbake.
Kun en murkasse for tilløps- og utløpsluft
alene garanterer ikke at grenseverdien blir
overholdt.
Bemerkning: Ved vurdering av luftforholdene må hele leiligheten/huset vurderes
under ett. Ved bruk av kokeutstyr, f.eks.
gasskomfyr eller gassplater gjelder ikke
denne regelen.
Dersom damphetten blir drevet med
resirkulasjonsluft – med aktivfilter –, er det
ingen innskrenkninger når det gjelder
driften.
Skal avluften ledes gjennom ytterveggen, bør det brukes en teleskop-
murboks.
120
120
min.60
min. 45
136
684-1086
260
280
500
min.
490
0
/9
0
0
/7
0
0
6
0
min
510
21
Før montasjen
Ved utløpsdrift bør det monteres en
tilbakestrømmingsklaff dersom denne ikke
allerede finnes i avluftsrøret eller
murboksen.
Dersom ikke det er vedlagt en
tilbakestrømmingsklaff, kan denne fåes
kjøpt i faghandelen.
Montering av tilbakestrømmingsklaffen:
❑ Smekk tilbakestrømmingsklaffen inn i
luftestussen.
De to klaffene må kunne bevege lett
fjærende oppover.
Skal avluften ledes gjennom ytterveggen, bør det brukes en teleskop-
murboks.
Slik oppnår du en optimal ytelse på
damphetten:
❑ Et kort, glatt utløpsrør.
❑ Så få vinkler og bøyninger som mulig.
❑ Helst en stor diameter på røret og
opplegget må foretas i store rørbuer.
Innsatsen av lange, ru avluftsrør, for
mange rørbuer eller små rørdiameter
fører til et avvik fra den optimale
lufteffekten og samtidig til en høyere
lyd.
For reklamasjoner som kan føres
tilbake til planlegging og utførelse av
røropplegget, overtar produsenten
av damphetten ingen garanti!
❑ Rundrør:
Vi anbefaler
en indre diameter på 125 mm, i allefall
minst 100 mm.
❑ Flatkanalene må ha den samme indre
diameteren som rundrørene.
Kanalerna bör inte ha några skarpa
böjar.
100 mm l ca. 178 cm
2
125 mm l ca. 113 cm
2
❑ Ved avvikende rørdiameter:
sett inn en tetningslist.
❑ Ved utløpsdrift må det sørges for
tilstrekkelig lufttilførsel av friskluft.
Tilkopling til utløpsrør l 125 mm:
❑ Fest utløpsrøret direkte til luftstussen.
Tilkopling til utløpsrør l 100 mm:
❑ Reduseringsstøtten (ligger vedlagt eller
fåes i faghandelen) festes til luftstussen
og avluftsrøret settes på denne.
22
Elektrisk tilkopling
Damphetten må kun koples til en
stikkontakt som er forskriftsmessig
installert og som er jordet. Stikkontakten
må befinne seg så nært apparatet som
mulig, helst bak vifteblenden.
Elektriske data:
Disse finner De på typeskiltet inne i
apparatet etter å ha fjernet filterrammene.
Ved reparasjon må apparatet alltid
gjøres strømløs.
Lengden på tilkoplingskabelen: 1,30 m.
Ved nødvendig fast tilkopling:
Damphetten må i alle tilfeller tilkoples av en
autorisert elektro-installatør.
Ved installasjonen må damphetten utstyres
med en skilleinnretning. Som
skilleinnretning gjelder brytere med en
kontaktåpning på mer enn 3 mm og en
flerpolet utkopling. I denne kategorien faller
LS-brytere og beskyttelser.
Når tilkoplingsledningen på dette
apparate er skadet, må det skiftes ut av
produsenten eller av kundeservice eller en
annen kvalifisert person, for å unngå at det
oppstår fare.
Denne damphetten tilsvarer EF-retningslinjene for demping av radiostøy.
Vekt i kg:
Utløp Resirkulasjon
19,060 cm
70 cm
21,0
20,0 22,0
90 cm 21,5 23,5
Konstruksjonsendringer innenfor rammen av den
tekniske utviklingen forbeholdes.
Før montasjen
Det komplette monteringssettet fåes i
faghandelen.
Det tilsvarende tilbehørsnummeret finnes
på slutten av denne bruksanvisningen.
Forberedelse av veggen
❑ Veggen må forløpe loddrett og jevnt.
❑ Det må sørges for at ekspansjons-
hylsene sitter godt fast.
Resirkulasjonsdrift
❑ Med aktiv kullfilter
dersom det ikke er
mulig for utløpsdrift.
23
Montasje
Damphetten er beregnet for montasje i
kjøkkenveggen.
1. Ta av fettfilteret og lampeglasset (se
bruksanvisning).
2. Tegn en midtlinje på veggen fra taket til
underkant på damphetten.
3. Marker posisjonen for skruene på
veggen med hjelp av sjablonen.
Pass på at det er en minste avstand til
kokeplatene fra damphetten på minst
550 mm ved elektrokomfyrer, hhv. 650 mm
ved gassbluss. Den nedre kanten på
sjablonen tilsvarer den nedre kanten på
damphetten.
4. Bor 4 hull for damphetten og 2 hull for
pipeblenden ø 8 mm og sett inn
skruehylser plant med veggen.
Henvisning: Pass på spesialt tilbehør som
eventuelt på monteres.
5. La de 2 vedlagte avstandsholderne
smekke inn i holdevinkelen for
pipeblenden.
Skru på holdevinkelen for pipeblenden.
6. Skru de to øvre sekskantskruene inn til
ca. 5 mm.
7. Heng inn damphetten i skruene.
ca.5mm
3
0
200
418
36,5
4
0
0
mind.550 Elektro
mind.650 Gas
2
1
6
24
Montasje
08. Skru inn de to underste
sekskantskruene.
Før de 4 skruene skrus fast må
damphetten rettes på plass.
11. Trekk av beskyttelsesfolien på begge
sider av pipeblenden.
Unngå skade på ømfintlige
ståloverflater.
12. Skyv de to delene av pipeblenden inn i
hverandre (sprekkene ved den øvre
teleskopdelen må peke nedover) og
sett dem inn i utskjæringen av
damphetten.
Unngå at det oppstår skraper når
de blir skjøvet inn i hverandre. F.eks.
kan du legge sjablonen som
beskyttelse rundt den nedre kanten på
pipeblenden.
09. Legg opp rørforbindelsen.
10. Foreta den elektriske tilkoplingen.
13. Løft opp den øvre delen og skru den
fast på siden til holdevinkelen med 2
skruer.
1.
2.
3.
14. Sett inn igjen fettfilteret og lampeglasset
(se bruksanvisning).
25
Laitteen kuvaus Toimintatavat
Toimintatavat
Hormiliitäntäinen:
❑ Liesituuletin imee keittiöhöyryn ja johtaa
sen rasvasuodattimen läpi ulkoilmaan.
❑ Rasvasuodatin kerää keittiöhöyryn
kiinteät aineet.
❑ Keittiö pysyy puhtaana rasvasta ja
hajusta.
D
Kun liesituuletin on hormiliitäntäinen
ja samanaikaisesti käytössä on
huoneilmaa tarvitseva tulisija (kuten esim.
kaasu-, öljy- tai hiililämmitteinen
lämmityslaite tai vedenlämmitin), on
huolehdittava riittävästä tuloilman
saannista, jotta tulisija saa tarpeeksi ilmaa
palamista varten.
Vaaraton toiminta on mahdollista, jos tulisi-
jan sijoitushuoneessa alipaine ei ole korkeampi kuin 4 Pa (0,04 mbar).
Tähän päästään, jos palamiseen tarvittava
ilma voi aina virrata avoimien aukkojen
kautta, joita on esim. ovissa, ikkunoissa,
tulo- ja poistoilman liitännöissä, tai
ilmanvirtaus on järjestetty muita teknisiä
toimenpiteitä käyttäen, esim. keskinäisen
lukituksen tms. avulla.
Jos tuloilman saanti ei ole riittävä,
aiheuttavat takaisinimetyt palamiskaasut
myrkytysvaaran.
Tuloilma-/poistoilmahormi ei yksistään takaa
raja-arvojen pysymistä annetuissa rajoissa.
Huomautus: Tilannetta arvioitaessa on aina
otettava huomioon asunnon ilmastoinnin
kokonaisratkaisu. Tämä sääntö ei koske
keittolaitteiden, esim. keittotason tai
kaasulieden, käyttöä.
Jos liesituuletinta käytetään aktiivihiilisuodattimen kanssa, jolloin ilma palautetaan
huonetilaan, on toiminta mahdollista ilman
rajoitusta.
Huoneilmaan palauttava:
❑ Tässä toimintatavassa on asennettava
aktiivihiilisuodatin (katso: Suodatin ja
huolto).
Täydellisen asennussarjan ja vara-
suodattimia saat kodinkoneliikkeistä.
Lisävarusteiden numerot löydät tämän
käyttöohjeen lopusta.
❑ Tuuletin imee keittiöhöyryn ja johtaa sen
rasva- ja aktiivihiilisuodattimen
puhdistamana takaisin keittiöön.
❑ Rasvasuodatin kerää keittiöhöyryn
kiinteät aineet.
❑ Aktiivihiilisuodatin sitoo hajuaineet ja
kosteuden.
Jos aktiivihiilisuodatin jätetään
asentamatta, tuuletin ei pysty sitomaan
keittiöhöyryistä hajuaineita eikä kosteutta.
Valaistus
Valaistuksen/
tuulettimen
kytkin
Suodatin
Liesikupu
Käyttöohje
26
Ennen ensimmäistä käyttöä
Tärkeitä ohjeita:
❑ Tämä käyttöohje on tarkoitettu eri
mallille. Tästä johtuen on mahdollista,
että kaikki tässä kuvatut ominaisuudet ja
varusteet eivät koske hankkimaasi
laitetta.
❑ Tämä liesituuletin vastaa sähkölaitteita
koskevia turvallisuusohjeita.
Korjauksia saa suorittaa vain alan
ammattimies.
Ammattitaidottomasti tehdyt
korjaukset voivat aiheuttaa laitteen
käyttäjälle suuria vaaroja.
Tärkeitä ohjeita:
❑ Lue huolellisesti käyttöohjeet, ennen kuin
käytät uutta laitetta.
Niissä on tärkeää turvallisuuteen ja
käyttöön liittyvää tietoa sekä laitteen
hoito-ohjeita.
❑ Säilytä hyvin käyttö- ja asennusohjeet,
jotta laitteen mahdollinen uusi omistaja
voi tutustua niihin.
Häiriöt
Häiriön sattuessa tai jos sinulla on
kysyttävää, soita asiakaspalveluun.
(Katso asiakaspalvelupisteluettelo).
Ilmoita soittaessasi:
E-n:o FD
Merkitse numerot ylläoleviin ruutuihin.
Numerot löydät liesituulettimen sisäosan
tyyppikilvestä, kun suodatinritilä on irrotettu.
Älä kuumenna keittoalueita/-levyjä
ilman keitto- tai paistoastiaa.
Liesituulettimen käyttö kiinteillä
polttoaineilla (hiili, puu tai tms.) toimivien
tulisijojen yläpuolella on sallittu vain
varauksin (katso asennusohje).
Kaasulla toimivat keittotasot / liedet
Paloturvallisuuden ja palovammojen
ehkäisemisen vuoksi älä käytä kaikkia
kaasulla toimivia keittoalueita
samanaikaisesti maksimiteholla pidemmän
aikaa (max. 15 minuuttia).
Kun liesituuletin on asennettu kaasulla
toimivan keittotason yläpuolelle, kytke
liesituuletin maksimiteholle, jos käytät
samanaikaisesti vähintään kolmea kaasulla
toimivaa keittoaluetta.
Jos laite on vaurioitunut, sitä ei saa
ottaa käyttöön.
Liitännän ja käyttöönoton saa suorittaa
vain alan ammattimies.
Jos liesituulettimen liitäntäjohto vioittuu,
sen saa vaihtaa vain valmistaja tai
valtuutettu huoltoliike tai huoltomies
vahinkojen välttämiseksi.
To imita pakkausmateriaali lajiteltuna
asianmukaiseen keräyspisteeseen (katso
Asennusohje).
Tämä liesituuletin on tarkoitettu vain
kotitalouskäyttöön.
Käytä liesituuletinta vain yhdessä
paikoilleen asennettujen lamppujen kanssa.
Vaihda rikki menneiden lamppujen tilalle
heti uudet jäljellä olevien lamppujen
ylikuormittumisen välttämiseksi.
Liesituuletinta ei saa käyttää ilman
rasvasuodatinta.
Ylikuumentuneet rasvat tai öljyt syttyvät
helposti palamaan.
Käytä siksi öljyä tai rasvaa ruoan, esim.
ranskan perunoiden, valmistukseen vain
valvonnan alaisena.
Älä suorita liekitystä liesituulettimen alla.
Nousevat liekit aiheuttavat palovaaran
! rasvasuodattimessa.
27
Suodattimet ja huolto
Rasvasuodatin:
Keittiöhöyryn rasvaisten osasten
keräämiseen käytetään metallisia
rasvasuodattimia.
Suodattimet ovat vaikeasti syttyvää metallia.
Huom.!
Syttymisvaara kasvaa, kun rasva kyllästää
suodatinta; liesituulettimen toiminta saattaa
tällöin heikentyä.
Tärkeää:
Kun vaihdat metallisen rasvasuodattimen
ajoissa, vältyt palovaaralta, jonka
friteeraamisen tai voimakkaan paistamisen
yhteydessä syntyvä kuumuus voi aiheuttaa.
Metallisen rasvasuodattimen puhdistus:
❑ Puhdista metallinen rasvasuodatin
normaalikäytössä (1-2 tuntia päivässä)
kerran kuukaudessa.
❑ Voit pestä suodattimen
astianpesukoneessa. Suodattimen väri
saattaa tällöin hieman muuttua.
❑ Suodattimen tulee sijaita väljästi
astianpesukoneessa.
Se ei saa jäädä puristuksiin.
Tärkeää:
Voimakkaasti kyllästynyttä suodatinta ei
saa pestä yhdessä astioiden kanssa.
❑ Kun puhdistat rasvasuodattimen käsin,
anna sen ensin liota kuumassa
pesuliuoksessa.
Älä käytä voimakkaita, happamia tai
emäksisiä pesuaineita.
Puhdista sitten suodatin harjaamalla,
huuhtele hyvin ja annan valua kuivaksi.
Liesituulettimen käyttö
Näin keittiöhöyry poistuu
tehokkaimmin:
❑ Käynnistä tuuletin
alkaessasi valmistaa ruokaa.
❑ Kytke tuuletin toiminnasta vasta
muutaman minuutin jälkeen lopetettuasi
ruoanvalmistuksen.
Tuulettimen käynnistys:
❑ Paina painiketta +.
Tuuletustehon valinta:
❑ Paina painiketta +.
Tuuletin kytkeytyy seuraavaksi
suuremmalle teholle.
❑ Paina painiketta –.
Tuuletin kytkeytyy edellistä pienemmälle
teholle.
Tuulettimen kytkeminen toiminnasta:
❑ Paina painiketta 0.
Tai:
❑ Paina painiketta – niin usein, että tuuletin
kytkeytyy pois päältä.
Valaistus:
❑ Voit käyttää valaisinta milloin tahansa,
myös kun tuuletin ei ole toiminnassa.
Tuuletin - pois päältä Valo
Tuuletustehon
pienentäminen
Tuulettimen käynnistys
ja tuuletus-tehon
lisääminen
Korkein teho
Tuuletustehon näyttö
0
28
Suodattimet ja huolto
Metallisen rasvasuodattimen irrotus ja
kiinnitys:
Huom.!: Varmista, että halogeenilamput on
kytketty pois päältä ja jäähtyneet.
1. Paina rasvasuodattimien lukitsinta nuolen
suuntaan ja irrota suodattimet.
Pidä samalla toisella kädellä kiinni
rasvasuodattimesta sen alapuolelta.
2. Puhdista rasvasuodattimet.
3. Kiinnitä puhtaat suodattimet takaisin
paikoilleen.
3. Lukitse kiinnike edestä paikoilleen.
4. Kiinnitä rasvasuodattimet (katso
metallisten rasvasuodattimien irrotus ja
kiinnitys).
Aktiivihiilisuodattimen vaihto:
❑ Normaalikäytössä (1-2 tuntia päivittäin)
aktiivihiilisuodattimet tulisi vaihtaa noin
kerran vuodessa.
❑ Aktiivihiilisuodattimia saat alan liikkeistä
(katso lisävarusteet).
❑ Käytä ainoastaan alkuperäisiä
suodattimia.
Ne takaavat parhaan mahdollisen
toiminnan.
Käytöstä poistetun aktiivihiilisuodattimen hävittäminen:
❑ Aktiivihiilisuodattimissa ei ole haitta-
aineita. Ne voi hävittää esim. yhdessä
muiden kotitalousjätteiden kanssa.
Kiinnitys ja irrotus:
Huom.!: Varmista, että halogeenilamput on
kytketty pois päältä ja jäähtyneet.
1. Irrota rasvasuodattimet (katso metallisten
rasvasuodattimien irrotus ja kiinnitys).
2. Aseta aktiivihiilisuodatin paikoilleen.
Rasvasuodatin:
Keittiöhöyryn rasvaisten osasten
keräämiseen käytetään metallisia
rasvasuodattimia.
Huom.!
Syttymisvaara kasvaa, kun rasva kyllästää
suodatinta; liesituulettimen toiminta saattaa
tällöin heikentyä.
Tärkeää:
Kun vaihdat aktiivihiilisuodattimen säännöllisesti, vältyt palovaaralta, jonka friteeraamisen tai voimakkaan paistamisen yhteydessä
syntyvä kuumuus saattaa aiheuttaa.
29
Puhdistus ja hoito
Irrota liesituuletin sähköverkosta joko
vetämällä pistoke pistorasiasta tai
katkaisemalla virta sulakkeesta.
❑ Puhdista rasvasuodattimien puhdistuk-
sen yhteydessä puhdistettavissa olevat
rungon osat niihin kertyneestä liasta.
Näin ehkäistään syttymisvaara ja toiminta
pysyy parhaana mahdollisena.
❑ Pese liesituuletin kuumalla
pesuaineliuoksella tai miedolla ikkunanpesuaineella.
❑ Älä raaputa kuivaa likaa pois, vaan liota
se irti kostealla liinalla.
❑ Älä käytä hankaavia puhdistusaineita tai
sieniä.
❑ Huom.!: Älä puhdista muovipintoja
alkoholilla (spriillä), niihin voi jäädä
himmeitä läikkiä
Varo! Huolehdi keittiön riittävästä
tuuletuksesta, ei avotulta.
Puhdista kytkimien painikkeet
ainoastaan miedolla pesuaineliuoksella ja
pehmeällä, kostealla liinalla.
Älä puhdista muovipintoja ruostumattoman
teräksen puhdistusaineilla.
Teräspinnat:
❑ Käytä mietoa ruostumattoman teräksen
puhdistusainetta, joka ei hankaa.
❑ Puhdista vain hiontasuunnassa.
Älä puhdista teräspintoja hankaavilla
sienillä äläkä hiekka-, sooda, happo- tai
klooripitoisilla pesuaineilla!
Alumiini- ja muovipinnat sekä käsitellyt
pinnat:
❑ Käytä pehmeää ikkuna- tai
mikrokuituliinaa, josta ei irtoa nukkaa.
❑ Älä käytä kuivia pyyhinliinoja.
❑ Käytä mietoa ikkunanpesuainetta.
❑ Älä käytä syövyttäviä, happo- tai
emäspitoisia puhdistusaineita.
❑ Älä käytä hankaavia
puhdistusmenetelmiä.
Lamppujen vaihto
1. Kytke liesituuletin pois toiminnasta ja irrota
sähköverkosta vetämällä verkkopistoke
pistorasiasta tai kytkemällä sulake pois
päältä/irrottamalla sulake.
Halogeenilamput tulevat hyvin kuumiksi
toiminnan aikana. Vaikka lamput on kytketty
pois päältä, kestää jonkin aikaa ennenkuin
ne jäähtyvät - varo ettet polta itseäsi.
2. Irrota lampunrengas ruuvitaltalla tms.
3. Vaihda halogeenilamppu (tavallinen
halogeenilamppu, 12 V, max. 20 W,
kanta G4).
Huom.!: Pistokekantainen.
Tartu lamppuun vain puhdasta liinaa
käyttäen.
4. Kiinnitä lampunrengas takaisin
paikoilleen.
5. Kytke virta taas päälle laittamalla
verkkopistoke pistorasiaan tai kytkemällä
sulake päälle/kiinnittämällä sulake.
Ohje: Jos valaistus ei toimi, tarkista
lamppujen kiinnitys.
30
Tärkeitä ohjeita
Asennusohje:
Kaasulla toimivia keittotasoja ja liesiä
koskevia lisäohjeita:
Noudata kaasulla toimivien
keittotasojen asennuksessa maakohtaisia
lakisääteisiä määräyksiä (esim. Saksassa:
Tekniset määräykset kaasuasennuksista
TRGI).
Noudata voimassaolevia asennus-
määräyksiä ja kaasulaitteiden valmistajien
asennusohjeita.
Asenna liesituuletin siten, että ainoa-
staan sen toisella puolella on korkea kaappi
tai seinä. Vähimmäisetäisyyys 50 mm.
Kaasulla toimivat keittoalueet:
keittotason pinnan ja liesituulettimen välillä
tulee olla tilaa vähintään: 650 mm, kuva 1.
Käytöstä poistetut laitteet voidaan
käyttää hyväksi toimittamalla ne
kierrätykseen, jolloin niistä saadaan
raaka-aineita uusiokäyttöön.
Tee käytöstä poistettu laite käyttökelvottomaksi ennen hävittämistä.
Kuljetussyistä uusi liesituulettimesi on
pakattu sitä suojaavaan pakkaukseen.
Kaikki pakkauksessa käytetyt materiaalit
ovat ympäristöystävällisiä ja ne voidaan
kierrättää. Suojele ympäristöä hävittämällä
pakkausmateriaali ympäristöystävällisesti.
Myyntiliike tai kunnan tai kaupungin
jätehuoltoasioista vastaavat henkilöt
antavat neuvoja paikallisesta jätehuollosta.
Liesituuletinta voi käyttää hormiliitäntäi-
senä ja huoneilmaan palauttavana.
Asenna liesituuletin aina keittotason
keskikohdan yläpuolelle.
Sähkölieden keittotason ja liesituuletti-
men välisen etäisyyden tulee olla vähintään:
550 mm, kuva 1.
Liesituulettimen asennus on sallittu
esim. kipinöinnistä aiheutuvan palovaaran
vuoksi kiinteillä polttoaineilla toimivien
liesien yläpuolelle vain, jos liesi on
varustettu suljetulla kiinteällä kannella ja
jos noudatetaan maakohtaisia määräyksiä.
Tämä rajoitus ei koske kaasuliesiä eikä
kaasukeittotasoja.
Mitä pienempi liesituulettimen ja
keittotason välinen etäisyys on, sitä
suurempi on mahdollisuus, että ylös
kohoava vesihöyry muodostaa pisaroita
liesituulettimen alaosaan.
31
Ennen asennusta
Toiminta hormiliitäntäisenä
Poistoilma johdetaan ylös ilmanvaihtohormin kautta.
D
Poistoilmaa ei saa johtaa toiminnassa
olevan savu- tai ilmanvaihtohormiin (esim.
tulisijojen ilmanvaihtohormit).
Kun poistoilma johdetaan ulos, on
noudatettava maakohtaisia lakisääteisiä
määräyksiä.
Mikäli poistoilma johdetaan käyttämättömänä olevaan savu- tai ilmanvaihtohormiin, siihen on saatava lupa paikallisilta
viranomaisilta.
D
Kun liesituuletin on hormiliitäntäinen
ja samanaikaisesti käytössä on
huoneilmaa tarvitseva tulisija (kuten
esim. kaasu-, öljy- tai hiililämmitteinen
lämmityslaite tai vedenlämmitin), on
huolehdittava riittävästä tuloilman
saannista, jotta tulisija saa tarpeeksi ilmaa
palamista varten.
Vaaraton toiminta on mahdollista, jos
tulisijan sijoitushuoneessa alipaine ei ole
korkeampi kuin 4 Pa (0,04 mbar).
Tähän päästään, jos palamiseen tarvittava
ilma voi aina virrata avoimien aukkojen
kautta, joita on esim. ovissa, ikkunoissa,
tulo- ja poistoilman liitännöissä, tai
ilmanvirtaus on järjestetty muita teknisiä
toimenpiteitä käyttäen, esim. keskinäisen
lukituksen tms. avulla.
Jos tuloilman saanti ei ole riittävä,
aiheuttavat takaisinimetyt palamiskaasut
myrkytysvaaran.
Tuloilma-/poistoilmahormi ei yksistään
takaa raja-arvojen pysymistä annetuissa
rajoissa.
Huomautus: Tilannetta arvioitaessa on aina
otettava huomioon asunnon ilmastoinnin
kokonaisratkaisu. Tämä sääntö ei koske
keittolaitteiden, esim. keittotason tai
kaasulieden, käyttöä.
Jos liesituuletinta käytetään aktiivihiilisuodattimen kanssa, jolloin ilma palautetaan
huonetilaan, on toiminta mahdollista ilman
rajoitusta.
Jos poistoilma johdetaan ulos
ulkoseinän läpi, on syytä käyttää
teleskooppiliitosta.
120
120
min.60
min. 45
136
684-1086
260
280
500
min.
490
0
/9
0
0
/7
0
0
6
0
min
510
32
Ennen asennusta
Hormiliitännässä on syytä asentaa
sulkuläppä, jos sitä ei ole poistoputkessa.
Jos sulkuläppä ei kuulu laitteen toimitukseen, niin niitä on saatavissa alan liikkeistä.
Sulkuläpän asennus:
❑ Kiinnitä sulkuläppä asennuskaulukseen.
Molempia läppiä pitää pystyä
liikuttamaan hieman joustaen ylöspäin.
Jos poistoilma johdetaan ulos
ulkoseinän läpi, on syytä käyttää
teleskooppiliitosta.
Liesituulettimen paras mahdollinen
teho:
❑ Lyhyt sileä poistopukti.
❑ Mahdollisimman vähän mutkia.
❑ Halkaisijaltaan isot putket ja loivat
mutkat.
Jos käytetään pitkiä, karkeapintaisia
poistoilmaputkia, paljon mutkia tai
halkaisijaltaan pieniä putkia, ei
tuulettimen teho ole enää
optimaalinen ja samalla melu
lisääntyy.
Liesituulettimien valmistaja ei ole
vastuussa putkiosuuden
suunnittelusta ja suorituksesta
aiheutuvista reklamaatioista.
❑ Pyöreät putket:
Suositeltava
sisähalkaisija 125 mm, vähintään
kuitenkin 100 mm.
❑ Litteiden kanavien sisäpinta-alan
tulee olla yhtä suuri kuin pyöreiden
putkien sisäpinta-ala.
Niissä ei saa olla jyrkkiä käännöksiä.
l 100 mm n. 178 cm
2
l 125 mm n. 113 cm
2
❑ Jos putken halkaisija on erilainen:
käytä tiivistenauhaa.
❑ Hormiliitännässä on huolehdittava
riittävän tuloilman saannista.
Poistoilmaputken liitäntä l 125 mm:
❑ Kiinnitä poistoilmaputki suoraan
asennuskaulukseen.
Poistoilmaputken liitäntä l 100 mm:
❑ Kiinnitä supistuskappale (toimituksen
mukana tai saatavissa alan liikkeistä)
asennuskaulukseen ja kiinnitä tähän
poistoilmaputki.
33
Sähköliitäntä
Liesituulettimen saa liittää vain
määräysten mukaisesti asennettuun
suojakosketinpistorasiaan.
Sijoita suojakosketinpistorasia heti
hormisuojuksen taakse mikäli mahdollista.
Sähkötiedot:
Sähkötiedot löytyvät laitteen sisäosan
tyyppikilvestä kun suodatinkehys on
poistettu.
Korjaustöiden ajaksi liesituuletin on
irrotettava sähköverkosta.
Liitäntäjohdon pituus: 1,30 m.
Kun liitäntä on kiinteä:
Liesituulettimen liitännän saa tehdä
ainoastaan paikallisen sähkölaitoksen
valtuuttama sähköasentaja.
Asennuspaikassa on oltava katkaisija,
jonka kosketinväli on yli 3 mm ja joka
katkaisee virran kaikkinapaisesti. Tällaisia
katkaisijoita ovat LS-katkaisijat ja releet.
Jos liesituulettimen liitäntäjohto vioittuu,
sen saa vaihtaa vain valmistaja tai
valtuutettu huoltoliike tai huoltomies
vahinkojen välttämiseksi.
Tämä liesituuletin vastaa EU:n
häiriönpoistomääräyksiä.
Paino kiloissa
Poistoilma Kiertoilma
19,060 cm
70 cm
21,0
20,0 22,0
90 cm 21,5 23,5
Oikeudet muutoksiin teknisen kehityksen puitteissa
pidätetään.
Ennen asennusta
Täydellisen asennussarjan ja
varasuodattimia saat kodinkoneliikkeistä.
Lisävarusteiden numerot löydät tämän
käyttöohjeen lopusta.
Seinän esivalmistelut
❑ Seinän tulee olla tasainen ja pystysuora.
❑ Huolehdi, että tulpat on kiinnitetty
kunnolla seinään.
Toiminta huoneilmaan palauttavana
❑ Kun hormiliitäntä
ei ole mahdollista,
on käytettävä
aktiivihiilisuodatinta.
34
Asennus
Liesituuletin on tarkoitettu asennettavaksi
keittiön seinään.
1. Irrota rasvasuodattimet ja lampun
suojus (katso Käyttöohje).
2. Merkitse seinään keskiviiva katosta
liesituulettimen alareunaan.
3. Merkitse seinään ruuvien paikat
asennusmallin avulla.
Ota huomioon, että keittotason ja
liesituulettimen välillä tulee olla tilaa
vähintään 550 mm (sähköliedet) tai
650 mm (kaasuliedet). Asennusmallin alareuna vastaa liesituulettimen alareunaa.
4. Poraa 4 l 8 mm reikää liesikupua ja 2
reikää hormisuojusta varten ja paina
tulpat reikiin.
Ohje: Ota huomioon mahdollisesti
kiinnitettävät lisävarusteet.
5. Lukitse 2 oheista välikappaletta kiinni
hormisuojuksen kulmarautaan.
Kiinnitä ruuveilla kulmarauta
hormisuojusta varten.
6. Kierrä molemmat ylemmät kuusioruuvit
paikoilleen noin 5 mm verran.
7. Ripusta liesituuletin ruuvien varaan.
ca.5mm
3
0
200
418
36,5
4
0
0
mind.550 Elektro
mind.650 Gas
2
1
6
35
Asennus
08. Kierrä molemmat alemmat kuusioruuvit
kiinni.
Suorista liesituuletinkupu ennen 4
ruuvin kiristämistä.
11. Irrota suojakalvo kummastakin
hormisuojuksesta.
Varo vahingoittamasta arkoja
teräspintoja.
12. Työnnä molemmat hormisuojusosat
kiinni toisiinsa (ilmanvaihtoaukot
ylemmässä teleskooppiosassa
alaspäin) ja aseta suojus liesikuvussa
olevaan aukkoon.
Varo, ettei pinta naarmuunnu, esim.
kun asetat asennusmallin suojaksi
alemman hormisuojuksen reunan
päälle.
09. Tee putkiliitäntä.
10. Tee sähköliitäntä.
13. Nosta yläosaa ja kiinnitä sivusta
kulmarautaan 2 ruuvilla.
1.
2.
3.
14. Kiinnitä rasvasuodattimet ja
lampunsuojus takaisin paikoilleen (katso
Käyttöohje).
36
Beskrivelse af emhætten Arbejdsfunktioner
Arbejdsfunktioner
Aftrækcirkulation
❑ Emhættens ventilator suger køkkendunst
ind og leder den ud i det fri via fedtfiltret.
❑ Fedtfiltret optager de faste bestanddele i
køkkendunsten.
❑ Køkkenet er stort set fedt- og lugtfrit.
D
Ved emhættens aftræksdrift og samt-
idig drift af skorstensafhængig fyring
(som f.eks. varmeapparater med gas, olie
eller kul, gennemstrømnings-vandvarmer,
varmvandsboiler), skal De sørge for til-
strækkelig tilførselsluft, der kræves af ildstedet for forbrændingen.
Der er ingen fare på færde, hvis undertrykket i køkkenet, hvor ildstedet befinder
sig, ikke overskrider 4 Pa (0,04 mbar).
Dette kan opnås, hvis forbrændingsluften
kan strømme efter igennem uaflukkelige
åbninger, f.eks. i døre, vinduer og i
forbindelse med tilførselsluft-/aftræksluftmurkasse eller ved hjælp af andre tekniske
foranstaltninger, såsom gensidig aflåsning
eller lignende.
Ved utilstrækkelig tilførselsluft er der
risiko for forgiftning som følge af
tilbagesugede forbrændingsgasser.
En murkasse til ny luft / brugt luft alene
sikrer ikke, at grænseværdien overholdes.
Oplysning: Når man overvejer, hvilke
forholdsregler, der skal tages, skal man
tage ventilationssystemet i hele boligen i
betragtning. Dette er dog ikke nødvendigt,
når der bruges kogeapparater, f.eks.
nedsænkede kogeplader og gaskomfurer.
Når emhætten bruges til luftcirkulation –
med aktiv-filter –, kan driften gennemføres
uden indskrænkning.
Luftcirkulation:
❑ Her skal der sættes et aktiv-filter ind (se
filter og service).
Hele montagesættet og reserve-
filtrene kan købes i specialforretninger.
De tilsvarende tilbehørs-numre findes
bagest i denne vejledning.
❑ Emhættens ventilator suger køkken-
dunsten ind og leder den rengjort tilbage
i køkkenet, efter at fedt- og aktiv-filtret
har renset den.
❑ Fedtfiltret optager de faste bestanddele i
køkkendunsten.
❑ Aktiv-filtret binder lugtstoffer.
Sættes der ikke noget aktiv-filter i, er
det ikke muligt at binde køkkendunsten.
Belysning
Kontakt
lys/ventilator
Filtergitre
Aftræksbe-
klædning
Brugsanvisning
37
Inden emhætten tages i brug for første gang
Vigtige henvisninger:
❑ Denne brugsanvisning gælder for flere
modeller. Det kan være, at specielle
udstyrsdetaljer er beskrevet, som ikke
findes på din emhætte.
❑ Denne emhætte opfylder de gældende
sikkerhedsbestemmelser.
Reparationer må kun udføres af fagfolk.
Ufagligt udførte reparationer kan være
til stor fare for den, der benytter
apparatet.
Vigtige henvisninger:
❑ Du skal have læst brugsanvisningen
grundigt igennem, før emhætten tages i
brug.
Den indeholder vigtige oplysninger om
sikkerhed, brug og pleje.
❑ Opbevar brugsanvisningen et sikkert
sted. Den kan være nyttig, hvis em
hætten overtages af andre.
Driftsforstyrrelser
Hvis De har spørgsmål, eller hvis der opstår
driftsforstyrrelser, kan De ringe til serviceværkstedet.
(se fortegnelsen over serviceværksteder).
Ved opkald bedes De angive:
E-nr. FD
Notér numrene i de ovenstående rubrikker.
Numrene finder De på typeskiltet på
indersiden af emhætten, når filtergitteret er
taget af.
Kogepladerne skal altid være dækket til
med gryder, pander o.lign.
Over et ildsted til fast brændsel (kul,
træ o.l.) er det kun under visse betingelser
tilladt at benytte emhætten (se
montagevejledningen).
Nedsænkede kogeplader med gas /
gaskomfurer
Brug ikke alle gas-kogeplader på en
gang i lang tid (maks. 15 minutter) ved
højeste varmebelastning, da overfladerne
bliver varme og der derved er fare for
forbrænding, hvis man berører overfladerne,
eller fare for beskadigelse af emhætten.
Er emhætten monteret over en gaskogeplade, skal emhætten være indstillet på
maks., hvis tre eller flere kogeplader bruges
på samme tid.
Emhætten må ikke tages i brug, hvis
den er beskadiget.
Tilslutningen og idrifttagningen må kun
udføres af en fagmand.
En beskadiget tilslutningsledning skal
erstattes af fabrikanten eller af dennes
serviceafdeling eller af en tilsvarende
kvalificeret person, så fare ikke kan opstå.
Emballagen skal bortskaffes
forskriftsmæssigt (se montagevejledning).
Denne emhætte er kun beregnet til
brug i husholdningen.
Emhætten må kun benyttes med
indsatte el-pærer.
Defekte lamper udskiftes straks for at
undgå en overbelastning af de øvrige
lamper.
Emhætten må aldrig benyttes uden
fedtfilter.
Overophedet fedt eller olie kan let
antændes.
Derfor må madretter med fedt eller olie som
f.eks. pommes frites kun tilberedes under
opsyn.
Der må ikke flamberes under
emhætten.
Der er fare for ildebrand, når flammerne
!
stiger op mod fedtfiltret.
38
Filter og service
Fedtfilter:
Der er indsat metalfiltre til at optage de
fedtholdige bestanddele i køkkendunsten.
Filtermåtterne er lavet af ikke-brændbart
metal.
Bemærk:
Efterhånden som filtrene fyldes med
fedtholdige reststoffer, bliver de lettere
antændeligt, og emhættens funktion kan
nedsættes betydeligt.
Vigtigt:
Ved at rense metal-fedtfiltrene rettidigt kan
De forebygge den brandfare, som kan
opstå på grund af den kraftige varme under
friturekogning eller stegning.
Rengøring af metal-fedtfiltrene:
❑ Ved normal brug (1 til 2 timer hver dag)
skal metal-fedtfiltrene rengøres 1 x om
måneden.
❑ Filtrene kan vaskes af i
opvaskemaskinen. Derved er en let
misfarvning mulig.
❑ Filteret skal ligge løst i opvaskemaskinen.
Det må ikke være klemt fast.
Vigtigt:
Helt fyldte metal-fedtfiltre må ikke vaskes
af sammen med andet køkkengrej.
❑ Vaskes filtrene af i hånden, skal
fedtfiltrene lægges i blød i meget varmt
opvaskevand.
Anvend ikke aggressive, syre- eller
ludholdige rengøringsmidler.
Derefter skal de børstes af, skylles godt
ud og dryppes af.
Betjening af emhætten
Køkkendunsten kan mest effektivt
fjernes ved:
❑ at tænde for emhætten
når man begynder at lave mad.
❑ først at slukke for emhætten et par
minutter efter, at man er færdig med at
lave mad.
Der tændes for emhætten:
❑ Tryk på + tasten.
Det ønskede ventilatortrin indstilles:
❑ Tryk på + tasten.
Ventilatorstyrken øges med et trin.
❑ Tryk på – tasten.
Ventilatorstyrken reduceres med et trin.
Der slukkes for emhætten:
❑ Tryk på tasten 0.
Eller:
❑ Tryk på – tasten, indtil ventilatoren
slukker.
Belysning:
❑ Belysningen kan benyttes til enhver tid,
også når ventilatoren ikke er tændt.
Ventilator slukketLys
Ventilatorstyrke
reduceres
Ventilator tændes og
ventilatorstyrke øges
Intensivtrin
Ventilatortrin
0
39
Filter og service
Metal-fedtfiltrene tages ud og sættes
ind:
Pas på: Halogenlamperne skal være
slukket og kølet af.
1. Tryk spærhagen på fedtfiltrene ind i
pilens retning og klap fedtfiltrene nedad.
Grib fat under fedtfilteret med den anden
hånd.
2. Rens fedtfiltrene.
3. Sæt de rensede fedtfiltre på plads igen.
3. Tryk snippen ind forfra.
4. Sæt fedtfiltrene ind (se Metal-fedtfiltrene
tages ud og sættes ind).
Udskiftning af aktivkul-filtret:
❑ Ved normal brug (1 til 2 timer dagligt)
skal aktiv-filtrene udskiftes cirka 1 gang
om året.
❑ Det kan købes i SPECIALFORRET-
NINGER (se ekstra tilbehør).
❑ Der må kun benyttes originale filtre.
Dermed garanteres der for optimal
funktion.
Bortskaffelse af det gamle aktiv-filter:
❑ Aktiv-filtre indeholder ingen skadelige
stoffer. De kan f.eks. bortskaffes som
resterende affald.
Aktivkul-filter:
Til at binde lugtstoffer ved cirkulationsdrift.
Bemærk:
Efterhånden som filtrene fyldes med
fedtholdige reststoffer, bliver de lettere
antændeligt, og emhættens funktion kan
nedsættes betydeligt.
Vigtigt:
Rettidig udskiftning af aktivkulfilteret er med
til at forebygge brand, som kan opstå som
følge af ophobet varme, når der fritteres
eller steges.
Montering og demontering:
Pas på: Halogenlamperne skal være
slukket og kølet af.
1. Tag fedtfiltrene ud (se Metal-fedtfiltrene
tages ud og sættes ind).
2. Sæt aktivkul-filteret ind.
40
Udskiftning af lamperne
1. Sluk for emhætten og afbryd strømmen til
apparatet ved at trække stikket ud af
stikkontakten eller slå sikringen fra.
Halogenlamperne bliver meget varme,
når de er tændt. De er varme et godt stykke
tid efter de er blevet slukket - fare for
forbrænding.
2. Fjern lamperingen med en skruetrækker
eller andet værktøj.
3. Udskift halogenlampen (almindelig
halogenlampe, 12 V, max. 12 W, sokkel
G4).
Pas på: Stikfatning.
Pæren skal håndteres med en ren klud.
4. Sæt lamperingen på plads, til den falder i
hak.
5. Sæt stikket ind i stikdåsen eller slå
sikringen til igen.
Bemærk: Hvis belysningen ikke fungerer,
kontrolleres lamperne for korrekt isætning.
Rengøring og vedligeholdelse
Apparatet skal gøres strømløs ved at
trække netproppen ud eller ved at
afbryde for sikringen.
❑ Når fedtfiltrene rengøres, skal det fedt
vaskes af, der har sat sig på de
tilgængelige dele af emhætten. Derved
forebygges brandfaren, og en optimal
funktion sikres.
❑ Emhætten vaskes af med meget varmt
opvaskevand eller mildt vinduesrens.
❑ Er emhætten meget snavset, forsøg da
ikke at kradse snavset af. Brug i stedet
en fugtig klud til at opløse det
fastsiddende snavs.
❑ Benyt ikke skurende midler eller grove
køkkensvampe.
❑ Henvisning: Alkohol (sprit) må ikke
benyttes på kunststofflader, der kan
opstå matte pletter.
Pas på! Sørg for rigelig frisk luft i
køkkenet, ingen åben ild!.
Tasterne på kontakterne må kun
rengøres med en blød klud, som er vredet
op i mildt opvaskevand.
Der må ikke benyttes stålrens til
kunststofflader.
Overflader af rustfrit stål:
❑ Benyt en mild ikke skurende stålrens.
❑ Rengør kun overfladen i stålets
sliberetning.
Flader af rustfrit stål må ikke rengøres
med grove køkkensvampe og sand-, soda-,
syre- eller chloridholdige rengøringsmidler!
Aluminium-, lak- og kunststofoverflader:
❑ Benyt en blød, fnugfri vinduesklud eller en
klud af mikrofibre.
❑ Benyt ikke tørre klud.
❑ Benyt mildt vinduesrens.
❑ Undgå brug af skrappe, syre- eller
ludholdige rengøringsmidler.
❑ Undgå brug af skuremidler.
41
Vigtige oplysninger
Montagevejledning:
Yderligere henvisninger ved
gaskogeplader:
Gaskogeplader skal monteres iht.
gældende nationale love og bestemmelser
(f.eks. i Tyskland: Tekniske Bestemmelser
Gasinstallation TRGI).
De passende indbygningsforskrifter og
indbygningshenvisninger fra gaskogeapparatets producent skal overholdes.
Emhætten må kun på den ene side
være monteret ved siden af et højt skab
eller en høj væg. Afstand mindst 50 mm.
Den mindste afstand mellem gas-
kogepladernes øverste kant og emhættens
nederste kant: 650 mm, Fig. 1.
Udtjente apparater indeholder
materialer, der er velegnede til genbrug.
Brug genbrugsordningerne for emballage
og ældre apparater og vær med til at skåne
miljøet.
Udtjente maskiner bør gøres ubrugelige.
Forpakningsmaterialet skal bortskaffes
forskriftsmæssigt:
Vore produkter kræver en effektiv
beskyttelsesemballage under transporten.
I denne sammenhæng begrænser vi os til
det absolut nødvendige. Emballagen er
fremstillet af miljøvenlige materialer og kan
behandles som andet normalt affald.
Brug genbrugsordningerne for emballage
og ældre apparater og vær med til at skåne
miljøet. Er der tvivl om ordningerne og hvor
genbrugspladserne er placeret, kan
kommunen eller Deres forhandler
kontaktes.
Emhætten kan bruges som aftræk og til
cirkulation.
Emhætten skal altid placeres lige midt
over kogepladerne.
Den mindste afstand mellem elektriske
kogeplader og emhættens nederste kant:
550 mm, Fig. 1.
Det er kun tilladt at montere emhætten
over et ildsted til faste brændstoffer, fra
hvilke der kan udgå en brandfare (f.eks.
gnister), hvis ildstedet har et lukket, ikke
aftageligt dæksel og hvis de forskrifter,
som gælder i Danmark, overholdes. Denne
restriktion gælder ikke for gas-komfurer og
nedsænkede kogeplader med gas.
Jo mindre afstanden er mellem
emhætte og kogested, desto større er
muligheden for, at der dannes vanddråber
på undersiden af emhætten på grund af
dampe, der stiger op.
42
Inden monteringen
Aftræk
Den brugte luft ledes væk gennem en
luftskakt opad eller direkte ud gennem
ydermuren.
D
Den brugte luft, der går bort, må
hverken ledes ud i en røg- eller
røggaskamin, der er i funktion, eller i en
skakt, der benyttes til udluftning af rum,
hvor der findes ildsteder.
Ved afledning af aftræk skal de stedlige
og lovmæssige forskrifter følges (f.eks.
bygningsforskrifterne i landet).
Ved luftens udstrømning til røg- og
røggasskorstene, der er ude af drift, skal
De overholde de i Danmark gældende
bestemmelser.
D
Ved emhættens aftræksdrift og
samtidig drift af skorstensafhængig
fyring (som f.eks. varmeapparater med
gas, olie eller kul, gennemstrømningsvandvarmer, varmvandsboiler), skal De
sørge for tilstrækkelig tilførselsluft, der
kræves af ildstedet for forbrændingen.
Der er ingen fare på færde, hvis
undertrykket i køkkenet, hvor ildstedet
befinder sig, ikke overskrider 4 Pa (0,04
mbar).
Dette kan opnås, hvis forbrændingsluften
kan strømme efter igennem uaflukkelige
åbninger, f.eks. i døre, vinduer og i
forbindelse med tilførselsluft-/aftræksluftmurkasse eller ved hjælp af andre tekniske
foranstaltninger, såsom gensidig aflåsning
eller lignende.
Ved utilstrækkelig tilførselsluft er der
risiko for forgiftning som følge af
tilbagesugede forbrændingsgasser.
En murkasse til ny luft / brugt luft alene
sikrer ikke, at grænseværdien overholdes.
Oplysning: Når man overvejer, hvilke
forholdsregler, der skal tages, skal man
tage ventilationssystemet i hele boligen i
betragtning. Dette er dog ikke nødvendigt,
når der bruges kogeapparater, f.eks.
nedsænkede kogeplader og gaskomfurer.
Når emhætten bruges til luftcirkulation –
med aktiv-filter –, kan driften gennemføres
uden indskrænkning.
Ledes den brugte luft ud gennem
ydervæggen, bør der bruges en teleskop-
murkasse.
120
120
min.60
min. 45
136
684-1086
260
280
500
min.
490
0
/9
0
0
/7
0
0
6
0
min
510
43
Inden monteringen
Ved aftræksdrift bør der monteres en kontraklap, hvis en sådan ikke findes i røret for
brugt luft eller murkassen.
Hvis der ikke følger nogen kontraklap med
emhætten, kan en sådan købes i en
specialforretning.
Montering af kontraklappen:
❑ Klips kontraklappen fast i luftstudsen.
De to klapper skal kunne bevæges let
opad.
Ledes den brugte luft ud gennem
ydervæggen, bør der bruges en teleskop-
murkasse.
Forudsætninger for at emhætten
arbejder optimal:
❑ Kort, glat aftræksrør.
❑ Så få bøjede rør som muligt.
❑ Brug så store rørdiametre som muligt og
store rørbuer.
Brug af lange, rå rør til aftræksluft,
mange rørbøjninger eller små
rørdiametre medfører afvigelse af den
optimale lufteffekt, og samtidig øges
støjen.
Emhætteproducenten fraskriver
sig ansvaret for reklamationer, der
skyldes planlægning og udførelse af
rørforbindelsen.
❑ Runde rør:
Vi anbefaler:
Indvendig diameter på 125 mm, dog
mindst 100 mm.
❑ Flade kanaler skal have en indvendig
diameter, der svarer til de indvendige
diametre på de runde rør.
De bør ikke have skarpe knæk.
l 100 mm ca. 178 cm
2
l 125 mm ca. 113 cm
2
❑ Drejer det sig om andre rørdiametre:
Sættes et tætningsbånd i.
❑ Ved aftræksdrift skal man sørge
for tilstrækkelig lufttilførsel.
Tilslutning med aftræksrør l 125 mm:
❑ Aftræksrøret fastgøres direkte på
aftræksstudsen.
Tilslutning med aftræksrør l 100 mm:
❑ Fastgør reduktionsstudsen (er vedlagt
eller kan købes hos forhandleren) på
luftstudsen og anbring derefter
aftræksrøret på luftstudsen.
44
Elektrisk tilslutning
Emhætten må kun sluttes til en stikdåse
med jordledning, der er installeret iht. de
gældende bestemmelser. Stikdåsen skal
helst anbringes direkte bagved aftræksbeklædningen.
Elektriske data:
De findes på typeskiltet på indersiden af
emhætten og kan ses, når filterrammerne
tages af.
Ved reparationer skal emhætten altid
gøres strømfrit.
Længde på tilslutningsledningen:
1,30 m.
Er det nødvendigt med fast tilslutning:
Emhætten må kun tilsluttes af en
el-installatør, der er godkendt af det
pågældende elektricitetsværk.
Ved installationen skal der benyttes en
skilleanordning. Ved skilleanordning forstås
en kontakt med en kontaktåbning på mere
end 3 mm og udkobling af alle poler.
Herunder hører ledningssikrings-kontakter
og kontaktorer.
En beskadiget tilslutningsledning skal
erstattes af fabrikanten eller af dennes
serviceafdeling eller af en tilsvarende
kvalificeret person, så fare ikke kan opstå.
Dette apparat opfylder gældende EECbestemmelser om radiostøjdæmpning.
Vægt i kg:
Aftræk Luftcirkulation
19,060 cm
70 cm
21,0
20,0 22,0
90 cm 21,5 23,5
Der forbeholdes ret til kontruktionsændringer indenfor
den tekniske udviklings rammer.
Inden monteringen
Hele montagesættet kan købes i
specialforretninger.
De tilsvarende tilbehørs-numre findes
bagest i denne vejledning.
Forberedelse af væggen
❑ Væggen skal være jævn og lodret.
❑ Sørg for at dyvlerne sidder rigtigt fast i
væggen.
Luftcirkulation
❑ Med aktiv-filter
hvis aftræk ikke er
mulig.
45
Montering
Denne emhætte er beregnet til montering
på en køkkenvæg.
1. Fjern fedtfilter og lampeskærm (se
brugsanvisning).
2. Træk en linie på væggen midt over
kogepladerne fra loftet til emhættens
nederste kant.
3. Brug skabelonen til at opmærke de
ønskede positioner til skruerne på
væggen.
Den mindste afstand mellem elektriske
kogeplader og emhættens nederste kant:
550 mm mellem gaskogeplader og
emhættens nederste kant: 650 mm skal
overholdes. Den nederste kant på
skabelonen svarer til den nederste kant på
emhætten.
4. Bor 4 huller til emhætten og 2 huller til
aftræksbeklædningen (l 8 mm) og tryk
dyvlerne ind i væggen, så de flugter
med væggen.
Henvisning: Vær opmærksom på ekstra
tilbehørsdele, som evt. skal monteres.
5. Tryk de 2 vedlagte afstandsholdere fast i
holdevinklen til aftræksbeklædningen.
Fastskru holdevinklen til
aftræksbeklædningen.
6. Idrej de to øverste unbrakoskruer, indtil
ca. 5 mm bliver tilbage.
7. Fastgør emhætten på skruerne.
ca.5mm
3
0
200
418
36,5
4
0
0
mind.550 Elektro
mind.650 Gas
2
1
6
46
Montering
08. Idrej de to nederste unbrakoskruer.
Emhætten skal justeres rigtigt, før de
4 skruer fastspændes.
11. Træk beskyttelsesfoliet af de to
aftræksbeklædninger.
Undgå beskadigelser af de sarte
overflader af rustfrit stål.
12. De to aftræksbeklædninger skubbes
ind i hinanden (åbningerne på den
øverste teleskopdel skal vende nedad)
og sættes ind i udsnittet på emhætten.
Skub delene forsigtigt ind i
hinanden, så de ikke bliver ridsede. De
kan f.eks. lægge skabelonen hen over
kanten på den nederste aftræksbeklædning.
09. Rørforbindelse etableres.
10. Elektrisk forbindelse etableres.
13. Løft den øverste del op og skru den
fast til holdevinklen på siden med 2
skruer.
1.
2.
3.
14. Sæt fedtfilter og lampeskærm på plads
igen (se brugsanvisning).
47
360732
LZ 51150
2x
1 2 3
12x
4 5 6
2x
7
9000 120 920
Printed in Germany 1005 Es.
Siemens-Electrogeräte GmbH
Family Line
0180 5-2223
3 0,12/min. DTAG
Siemens-Hausgeräte
Besuchen Sie uns im Internet:
http://www.siemens.de/hausgeraete
Loading...
