Fläkten
sv Bruks- och
Monteringsanvisning
2
Abb. 1
ELEKTRO
Bild 1
GAS
min. 650
min. 550
3
Beskrivning av fläkten
Olika arbetssätt
Frånluft:
❑ Fläkten suger upp köksoset som leds ut
i det fria via fettfiltret.
❑ Fettfiltret binder de beståndsdelar av
köksoset som innehåller fett.
❑ Köket hålls i stort sett fritt från fett och
os.
D
Om fläkten används samtidigt med
eldstad som är beroende av luften i rummet (t.ex. gas-, olje- eller kolugn, varmvat-
tenberedare) måste det finnas
tillräcklig mängd förbränningsluft för
resp. ugn.
Det är ingen fara om ugnen ifråga står i ett
rum där undertrycket inte överskrider 4Pa
(0,04 mbar).
Bruksanvisning
Belysning
Reglage
Filtergaller
Beklädnad
Olika arbetssätt
Detta kan man uppnå om förbränningsluften leds genom öppningar som inte går att
stänga, t.ex. i dörrar, fönster och i
kombination med öppningar för
tilluft/frånluft i väggar eller med andra
tekniska åtgärder.
Om inte tillräcklig mängd tilluft tillförs
finns det risk för förgiftning pga att
oförbrända gaser sugs tillbaka in i
rummet.
Enbart ett hål i väggen för tilluft och frånluft
är inte tillräckligt för att värdena ska hamna
inom tillåtna gränser.
Observera att du vid beräkningen alltid
måste utgå ifrån hela våningens ventilation.
Denna regel gäller inte för spisar, t.ex.
spishällar och gasspisar.
Om du använder spisfläkt med kolfilter
gäller inte ovanstående reservationer.
Med kolfilter:
❑ I detta fall är ett kolfilter monterat (se
avsnittet Filter och skötsel).
Komplett monteringsset samt nya
filter finns att köpa i fackhandeln.
Resp. tillbehörsnummer återfinns i slutet
av denna bruksanvisning.
❑ Fläkten suger upp köksoset som leds
genom kolfiltret där det renas och sedan
leds tillbaka till köket igen.
❑ Fettfiltret binder de beståndsdelar av
köksoset som innehåller fett.
❑ Kolfiltret binder luktämnena.
Om inget kolfilter monteras kan inte
heller luktämnena i köksoset bindas.
4
Före första användningen
Obs!
❑ Denna bruksanvisning gäller för flera
olika varianter av ugnen. Därför kan det
tänkas att här finns beskrivningar av
utrustning och funktioner som inte finns
på just din ugn.
❑ Denna spisfläkt är godkänd enligt
gällande bestämmelser.
Reparationer får endast utföras av
fackman.
Reparationer som inte utförts på ett
sakkunnigt sätt kan innebära stor fara
för användaren.
❑ Läs noga igenom hela bruksanvisningen
innan ugnen används första gången.
Här finns viktig information om säkerhet,
användning, skötsel och vård.
❑ Spara bruks- och monteringsanvisningen
till den som ev. övertar ugnen efter dig.
❑ Denna enhet är märkt i
enlighet med der
europeiska direktivet
2002/96/EG om avfall
som utgörs av eller
innehåller elektroniska
produkter (waste electrical and electronic
equipment – WEEE).
Direktivet anger ramarna för inom EU
giltigt återtagande och korrekt
återvinning av uttjänta enheter.
Råd vid fel
Ta kontakt med en serviceverkstad vid ev.
frågor eller vid fel på fläkten.
(Förteckning över serviceverkstäder
bifogas.)
Uppge uppgifterna nedan vid kontakt med
serviceverkstad:
E-nr. FD
Fyll i uppgifterna från typskylten redan nu i
fältet ovan. Om du tar ut fettfiltren syns
typskylten inuti fläkten.
Tillverkaren av fläkten har inget
garantiansvar för reklamationer som kan
hänföras till hur rördragningen planerats
och utförts.
5
Låt inte barn leka med apparaten!
Barn och vuxna får aldrig använda apparaten utan uppsikt,
– om de inte klarar användningen fysiskt,
sensoriskt eller mentalt,
– eller om de inte vet eller har erfarenhet av
hur man använder apparaten rätt och
säkert.
Flambera inte under spisfläkten.
Lågorna kan göra att fettfiltren
! börjar brinna.
Gasspisens lågor måste vara helt
täckta av tillagningskärlen.
Spisfläkten får bara under vissa
omständigheter installeras över eldstad som
drivs med fast bränsle (kol, trä o.dyl.).
(Se närmare anvisningar i monteringsanvisningen.)
Gashällar / gasspisar
Ha inte alla gasplattor på samtidigt
under en längre tid (max. 15 minuter) i
högsta läge eftersom det då finns risk för
brännskador om man råkar röra vid fläktens
hölje resp. kan fläkten skadas. Om tre eller
flera gasplattor samtidigt är påslagna måste
fläkten ställas in på maxläge.
Ugnen får inte användas om den är
skadad.
Installation och idriftsättande får endast
utföras av fackman.
Om anslutningsledningen skadas måste
den bytas ut av tillverkaren eller
service eller av annan fackman. Detta för att
undvika fara.
Se till att förpackningsmaterialet tas om
hand på ett för miljön rätt sätt
(se monteringsanvisningen).
Denna fläkt är endast avsedd användas
i ett normalt hushåll.
Använd aldrig fläkten utan att lamporna
sitter iskruvade.
Defekta lampor bör genast bytas.
Detta för att undvika att resterande lampor
blir överbelastade.
Använd aldrig spisfläkten utan fettfilter.
Överhettat matfett och olja kan lätt
självantändas.
Håll därför alltid arbetsplatsen under
uppsikt vid tillagning av maträtter med fett
eller olja, t.ex. pommes frites.
Säkerhetsanvisningar
6
Så används fläkten
Filter och underhåll
Fettfilter:
Metallfettfiltret binder de beståndsdelar
av köksoset som innehåller fett.
Filtermattorna består av obrännbar metall.
Obs!
Allt eftersom filtret fylls med fetthaltiga
ämnen ökar risken för antändning.
Dessutom påverkas fläktens sugeffekt
negativt.
Viktigt!
Genom att i god tid rengöra metallfettfiltret
förebyggs risken för brand i samband med
fritering resp. stekning.
Rengöra metallfettfiltren:
❑ Vid normal användning (1 –2 timmar
varje dag) måste metallfettfiltren rengöras
var 8 – 10 vecka.
❑ Filtren kan rengöras i diskmaskin.
Eventuellt kan metallen då missfärgas
något.
Viktigt!
Diska inte starkt nedsmutsade filter
tillsammans med annat porslin.
❑ Vid handdisk: Låt filtren först ligga i blöt i
hett diskvatten.
Borsta dem därefter ordentligt, skölj
noga och låt dem dropptorka.
Köksoset avlägsnas mest effektivt om
du:
❑ Startar fläkten i samband med att du
börjar tillagningen.
❑ Stänger av fläkten först några minuter
efter det att du lagat färdigt maten.
Belysning
Till/Från
Fläkthastighet
Till:
❑ Skjut höger reglage till önskad
fläkthastighet.
Från:
❑ Skjut tillbaka höger reglage till läge 0.
Belysning:
❑ Belysningen kan tändas även om fläkten
är avstängd.
1
2
3
7
Filter och underhåll
Ta ut / sätta tillbaka metallfettfiltren:
1. Tryck in låsmekanismen enligt pilen på
bild 1 och fäll ned filtret.
3. Sätt tillbaka fettfiltren.
Byte av kolfilter:
❑ Vid normal användning (1 – 2 timmar
varje dag) måste kolfiltret bytas till nytt
ca 1 gång per år.
❑ Nya kolfilter finns att köpa i fackhandeln
(se Extra tillbehör).
❑ Använd endast originalfilter.
Originalfilter är en garanti för att fläkten
ska fungera optimalt.
Det gamla kolfiltret:
❑ Kolfilter innehåller inga giftiga eller
skadliga ämnen. De kan därför slängas
med övriga kökssopor.
2. Rengör filtren.
3. Sätt tillbaka de rengjorda filtren.
3. Tryck in fliken.
4. Sätt tillbaka fettfiltren
(enligt tidigare beskrivning).
Ta ut gammalt kolfilter:
1. Ta ut fettfiltren.
2. Tryck in fliken och ta ut kolfiltret nedåt.
Sätta in nytt kolfilter:
Obs! Halogenlamporna måste vara släckta
och kalla.
1. Ta ut fettfiltren
(enligt tidigare beskrivning).
2. Sätt in nytt kolfilter.
Kolfilter:
Kolfiltret binder luktämnena.
Obs!
Allt eftersom filtret fylls med fetthaltiga
ämnen ökar risken för antändning.
Dessutom påverkas fläktens sugeffekt
negativt.
Viktigt!
Genom att i god tid byta till nytt kolfilter
förebyggs risken för brand i samband med
fritering resp. stekning.
8
Byte av lampa
1. Stäng av fläkten. Dra ut stickkontakten
ur vägguttaget eller skruva ur säkringen.
2. Ta ut fettfiltren
(se avsnittet Filter och underhåll).
3. Lossa lampglaset från listen ovanifrån.
4. Byt till ny lampa (finns att köpa i handeln,
max. 40 W, sockel E 14).
5. Sätt tillbaka lampglaset.
6. Sätt tillbaka fettfiltren.
7. Sätt stickkontakten i vägguttaget resp.
skruva åter i säkringen.
Rengöring och skötsel
Dra alltid först ut sladden ur vägguttaget
eller skruva ur säkringen.
❑ Rengör de delar av fläkten du kommer åt
i samband med rengöringen av fettfiltren.
Därigenom förebygger du risken för
bränder samtidigt som fläkten kan
fungera optimalt.
❑ Använd varmt vatten med diskmedel i
eller milt fönsterrengöringsmedel.
❑ Skrapa inte av smuts som fastnat utan
blöt upp det med våt trasa.
❑ Använd inga starka rengöringsmedel
eller skursvampar som kan repa ytan.
❑ Ons! Använd inte lösningsmedel (t.ex. T-
sprit) på plastytor eftersom de kan ge
upphov till matta fläckar.
Var försiktig! Ventilera köket ordentligt.
Ha ingen öppen eld i närheten.
Reglagen rengörs med mjuk trasa
fuktad i milt diskvatten.
Använd aldrig rengöringsmedel för rostfritt
för att rengöra reglagen.
Ytor i rostfritt stål:
❑ Använd ett milt rengöringsmedel utan
repande effekt avsett för rostfritt stål.
❑ Ytorna rengörs i slipriktningen.
Använd inte svampar som kan repa ytor
i rostfritt stål och inte heller putsmedel
innehållande sand, soda, syra eller klorider.
Ytor i aluminium och plast:
❑ Använd en mjuk, luddfri fönsterduk eller
mikrofiberduk.
❑ Använd inga torra torkdukar.
❑ Använd ett milt rengöringsmedel för
fönster.
❑ Använd inga starka rengöringsmedel
som innehåller syra eller lut.
❑ Använd inga skurmedel.
9
Viktigt att veta

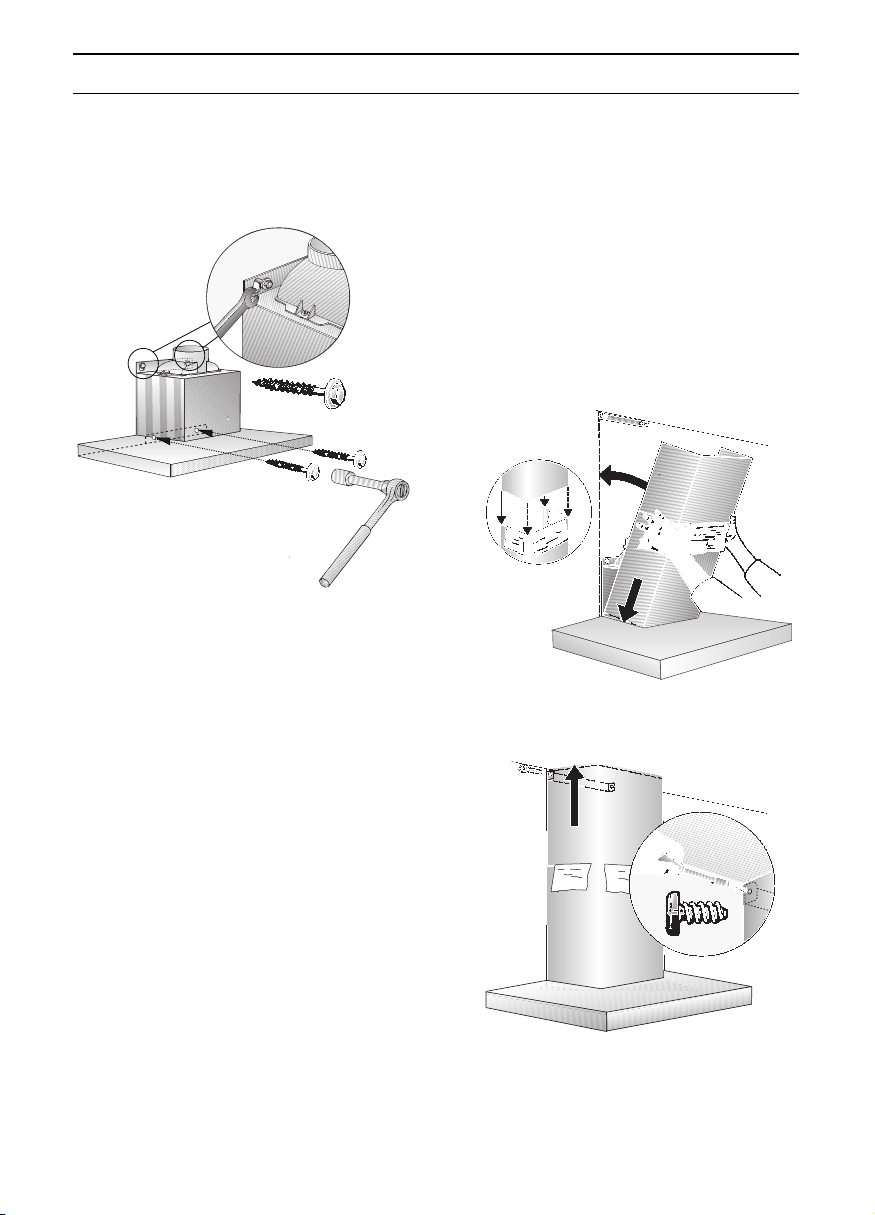

Monteringsanvisning:
Kompletterande anvisningar vid
montering över gasspis/-häll:
Om fläkten ska monteras över gas-
spis/-häll måste detta göras i enlighet med
gällande bestämmelser i resp. land (t.ex.
Technische Regeln Gasinstallation TRG för
Tyskland).
Följ gällande anvisningar för montering
av spisfläktar samt de monteringsanvisningar tillverkaren av gasspisen/
-hällen lämnar.
Fläkten får endast monteras med ena
sidan mot högskåp eller hög vägg.
Minimiavstånd 50 mm.
För gashällar gäller att minsta
avstånd från fläktens underkant till gallret
som tillagningskärlet står på ska vara:
650 mm, se bild 1.
Gamla uttjänta produkter är inte
värdelöst avfall.
Om de får tas om hand på miljöriktigt sätt
kan värdefulla råmaterial återvinnas.
Förstör den gamla fläkten innan den
lämnas till skrotning.
Den nya fläkten har skyddats av
förpackningsmaterialet på sin väg till dig.
Samtliga material som använts är
miljövänliga och kan återvinnas.
Hör med din kommun eller det lokala
renhållningsverket var du kan lämna
förpackningsmaterialet så att det tas om
hand på bästa miljöriktiga sätt.
Fläkten har två olika arbetssätt: frånluft
eller med kolfilter.
Spisfläkten ska alltid placeras mitt över
häll/spis.
Minimiavstånd mellan elektriska
kokzoner och fläktens
underkant: 550 mm, bild 1.
Fläkten får monteras över eldstad för
fast bränsle endast om eldstaden har ett
slutet icke avtagbart skyddshölje och i
enlighet med gällande bestämmelser i resp.
land. Denna inskränkning gäller ej för
gasspis/-häll.
Ju mindre avstånd mellan spisfläkt och
spis desto större risk för att det bildas
vattendroppar på fläktens undersida p.g.a.
vattenånga.
10
Före monteringen
Frånluft
Den avgående luften leds via en
ventilationstrumma uppåt eller direkt ut i
det fria.
D
Den avgående luften får inte ledas ut i
skorsten för rök eller avgas om denna är i
funktion eller i en trumma som används för
ventilation av rum där det står en eldstad.
Gällande föreskrifter (t.ex. byggnorm)
måste åtföljas beträffande hur den
avgående luften får ledas ut.
Är skorstenen inte längre i funktion måste
tillåtelse inhämtas från ansvarig sotare.
D
Om fläkten används samtidigt med
eldstad som är beroende av luften i
rummet (t.ex. gas-, olje- eller kolugn,
varmvattenberedare) måste det finnas
tillräcklig mängd förbränningsluft för
resp. ugn.
Det är ingen fara om ugnen ifråga står i ett
rum där undertrycket inte överskrider 4 Pa
(0,04 mbar).
Detta kan man uppnå om förbränningsluften leds genom öppningar som inte går att
stänga, t.ex. i dörrar, fönster och i
kombination med öppningar för
tilluft/frånluft i väggar eller med andra
tekniska åtgärder.
Om inte tillräcklig mängd tilluft tillförs
finns det risk för förgiftning pga att
oförbrända gaser sugs tillbaka in i
rummet.
Enbart ett hål i väggen för tilluft och frånluft
är inte tillräckligt för att värdena ska hamna
inom tillåtna gränser.
Observera att du vid beräkningen alltid
måste utgå ifrån hela våningens ventilation.
Denna regel gäller inte för spisar, t.ex.
spishällar och gasspisar.
Om du använder spisfläkt med kolfilter
gäller inte ovanstående reservationer.
120
120
mind.60
mind. 45
684-1086
136
500
280
260
mind.
400
mind.
460
600/900
11
Före monteringen
❑ Platta kanaler måste ha likvärdig inre
area som runda.
Kanalerna bör inte ha några skarpa
böjar.
l 100 mm ca. 178 cm
2
l 125 mm ca. 113 cm
2
❑ Vid avvikande rördiameter:
Sätt in tätningslister.
❑ Vid frånluft: Sörj för tillräcklig ventilation.
Kanalens diameter är 125 mm:
❑ Fäst kanalen direkt i rörstosen.
Kanalens diameter är 100 mm:
❑ Fäst reducerstycket (bifogas eller finns
att köpa i fackhandeln) direkt i rörstosen
enligt och fäst kanalen i den.
Vid frånluft bör kallrasskydd monteras
såvida inte detta redan finns monterat i rör
resp. spismur.
Om kallrasskydd inte levereras tillsammans
med fläkten kan det köpas i fackhandeln.
Så här monteras kallrasskyddet:
❑ Sätt fast kallrasskyddet i rörstosen
enligt.
Bägge klaffarna måste lätt kunna fjädra
uppåt.
Om luften ska ledas ut genom yttervägg
bör teleskopisk anslutningslåda mot mur
användas. Ej tillåtet i Sverige.
Så här fungerar spisfläkten mest
effektivt:
❑ Kort, slät imkanal.
❑ Så få rörkrökar som möjligt.
❑ Så stor diameter som möjligt på rör och
rörkrökar.
Långa, icke släta frånluftsrör, många
böjar eller för liten rördiameter gör att
effekten inte blir optimal samtidigt
som bullret ökar.
❑ Runda kanaler:
Vi rekommenderar
inre diameter 125 mm, dock
minst 100 mm.
12
Elektrisk anslutning
Spisfläkten får endast anslutas till ett
jordat vägguttag, förutsatt att detta är
installerat enligt gällande bestämmelser
och att stickproppen är skyddad genom
jordning.
Det jordade vägguttaget bör om möjligt
installeras direkt bakom fläktbeklädnaden
enligt.
Elektriska data:
Uppgifterna finns på typskylten. Typskylten
syns inuti fläkten om du tar ut filterramen.
Före reparationer: Gör alltid
spisfläkten strömlös.
Anslutningsledningens längd: 1,30 m.
Om fast anslutning krävs:
Fast anslutning får endast utföras av
behörig elektriker.
Frånskiljare måste användas. Använd en
kontakt med en kontaktöppning om minst
3 mm och allpolig frånslagning. Dit hör LSomkopplare och skyddsbrytare.
Om anslutningsledningen skadas måste
den bytas ut av tillverkaren eller
service eller av annan fackman. Detta för
att undvika fara.
Spisfläkten är avstörd enligt EUs
bestämmelser för radioavstörning
Vikt i kg:
Frånluft Kolfilter
15,060 cm
90 cm
17,0
17,5 19,5
Rätt till tekniska ändringar förbehålles
Före monteringen
Komplett monteringsset finns att köpa i
fackhandeln.
Resp. tillbehörsnummer återfinns i slutet
av denna bruksanvisning.
Förberedelser i väggen
❑ Väggen måste vara plan och lodrät.
❑ Pluggarna måste sitta fast ordentligt.
Kolfilter
❑ Om anslutning
till husets
ventilations-kanal
inte är möjlig.
13
Montering
Fläkten är avsedd att monteras i
köksvägg.
1. Ta bort fettfilter och lamphölje
(se bruksanvisningen).
2. Rita en mittlinje på väggen från taket till
fläktens undre kant.
3. Markera med hjälp av mallen
skruvarnas placering på väggen.
Minsta avstånd mellan spis/häll och
fläkt; elektrisk spis = 550 mm, gasspis =
650 mm. Mallens undre kant motsvarar
fläktens undre kant.
4. Borra 4 hål för fläkten och 2 hål (alla
l 8 mm för beklädnaden.
Tryck in plugg.
Obs! Läs noga anvisningar för ev. extra
tillbehör som också ska monteras.
5. Sätt fast de 2 bifogade distansbitarna i
fästskenan till beklädnaden.
Skruva fast fästskenan till beklädnaden.
6. Dra åt de båda övre sexkantskruvarna
så att bara ca. 5 mm återstår.
7. Häng fast fläkten i skruvarna.
30
178
347
36,5
400
mind.550 Elektro
mind.650 Gas
216
ca.5mm
14
Montering
08. Dra åt de båda nedre
sexkantskruvarna.
Kontrollera att fläkten sitter rakt innan
de 4 skruvarna dras åt.
11. Dra loss skyddsfolien från
beklädnaden.
Var försiktig så att inte de känsliga
ytorna i rostfritt stål skadas.
12. Skjut in de två beklädnadsdelarna i
varandra (slitsen i den övre teleskopelen ska vara nedåt) och passa in dem i
utsnittet i fläkten.
Var försiktig så att det inte blir
skrapmärken på beklädnaden. Använd
monteringsmallen för att skydda kanten
på beklädnadens underdel.
09. Sätt samman rörkanalerna.
10. Koppla fläkten till elnätet.
13. Lyft den övre delen och skruva fast den
i sidorna i fästskenan med 2 skruvar.
1.
2.
3.
14. Sätt tillbaka fettfilter och lamphölje
(se bruksanvisningen).
15
361047
JZ5117X5
2x
1 2 3
10x
4
2x
5 6
7
9000 625 746
Printed in Germany 0111 Es.
Loading...
