Das zu dieser Dokumentation zugehörige Produkt/System darf nur von für die jeweilige
Aufgabenstellung qualifiziertem Personal gehandhabt werden unter Beachtung der für die
jeweilige Aufgabenstellung zugehörigen Dokumentation, insbesondere der darin enthaltenen
Sicherheits- und Warnhinweise. Qualifiziertes Personal ist auf Grund seiner Ausbildung und
Erfahrung befähigt, im Umgang mit diesen Produkten/Systemen Risiken zu erkennen und
mögliche Gefährdungen zu vermeiden.
Bestimmungsgemäßer Gebrauch von Siemens-Produkten
Beachten Sie Folgendes:
WARNUNG
Siemens-Produkte dürfen nur für die im Katalog und in der zugehörigen technischen
Dokumentation vorgesehenen Einsatzfälle verwendet werden. Falls Fremdprodukte und komponenten zum Einsatz kommen, müssen diese von Siemens empfohlen bzw. zugelassen
sein. Der einwandfreie und sichere Betrieb der Produkte setzt sachgemäßen Transport,
sachgemäße Lagerung, Aufstellung, Montage, Installation, Inbetriebnahme, Bedienung und
Instandhaltung voraus. Die zulässigen Umgebungsbedingungen müssen eingehalten werden.
Hinweise in den zugehörigen Dokumentationen müssen beachtet werden.
Dieses Handbuch enthält Hinweise, die Sie zu Ihrer persönlichen Sicherheit sowie zur
Vermeidung von Sachschäden beachten müssen. Die Hinweise zu Ihrer persönlichen
Sicherheit sind durch ein Warndreieck hervorgehoben, Hinweise zu alleinigen Sachschäden
stehen ohne Warndreieck. J e nach Gefährdungsstufe werden die Warnhinweise in
abnehmender Reihenfolge wie folgt dargestellt.
GEFAHR
bedeutet, dass Tod oder schwere Körperverletzung eintreten wird, wenn die entsprechenden
Vorsichtsmaßnahmen nicht getroffen werden.
WARNUNG
bedeutet, dass Tod oder schwere Körperverletzung eintreten kann, wenn die entsprechenden
Vorsichtsmaßnahmen nicht getroffen werden.
VORSICHT
bedeutet, dass eine leichte Körperverletzung eintreten kann, wenn die entsprechenden
Vorsichtsmaßnahmen nicht getroffen werden.
ACHTUNG
bedeutet, dass Sachschaden eintreten kann, wenn die entsprechenden Vorsichtsmaßnahmen
nicht getroffen werden.
Beim Auftreten mehrerer Gefährdungsstufen wird immer der Warnhinweis zur jeweils höchsten
Stufe verwendet. Wenn in einem Warnhinweis mit dem Warndreieck vor Personenschäden
gewarnt wird, dann kann im selben Warnhinweis zusätzlich eine Warnung vor Sachschäden
angefügt sein.
1Produktbeschreibung
Der IE FC M12 Plug PRO 4x2 ist ein 8-poliger M12-Stecker, mit dem Sie Industrial
Ethernet-Geräte mit M12-Gigabit-Ethernet-Buchse über eine achtpolige Industrial
Ethernet Fast Connect (FC) Leitung an ein Gigabit-Ethernet-Netz anschließen
können.
Der IE FC M12 Plug PRO 4x2 besteht aus zwei Teilen, dem Ladestück ① inklusive
den 2 Schirmklammern und dem Steckergehäuse ②:
IE FC M12 Plug PRO 4x2
2A5E03679115A-AC, 05/20145
Tabelle 1-1 Anschlussbelegung des IE FC M12 Plug PRO 4x2
BestellnummerStück pro Verpackung
6GK1901-0DB30-6AA01
6GK1 901-0DB30-6AA88
Tabelle 1-4 Für folgende Kabeltypen geeignet:
BestellnummerKabeltyp
6XV1878-2AIE FC TP Standard Cable GP 4x2 (AWG
24)
6XV1878-2BIE FC TP Flexible Cable GP 4x2 (AWG
24)
Tabelle 1-5 Stripping Tool
BestellnummerBezeichnung
6GK1901-1GA00Industrial Fast Ethernet Stripping Tool
2Montage
Gehen Sie folgendermaßen vor, um den IE FC M12 Plug PRO 4x2 zu
konfektionieren:
1. Isolieren Sie das Kabel nach den Angaben in der Zeichnung mit dem IE Stripping
Tool (6GK1901-1GA00; grüne Messerkassette) oder mit einem geeigneten
Abisolierwerkzeug mit entsprechender Schnitttiefe ab.
IE FC M12 Plug PRO 4x2
4A5E03679115A-AC,05/2015
Montage
2. Schneiden Sie das innen liegende Kunststoffkreuz bündig mit dem Kabelmantel
ab.
3. Führen Sie das Kabel durch das Ladestück. Achten Sie darauf, dass die
Schirmklammern beim Einführen des Kabels geöffnet sein müssen.
IE FC M12 Plug PRO 4x2
A5E03679115A-AC, 05/20155
Montage
4. Drücken Sie die zwei Schirmklammern mit einem kleinen Schraubendreher in die
Verrastung.
5. Drehen Sie die verdrillten Adern auf und legen diese entsprechend der
Farbkodierung am Ladestück in die Fugen.
IE FC M12 Plug PRO 4x2
6A5E03679115A-AC, 05/2015
Montage
6. Kürzen Sie die eingelegten Adern bündig zum Gehäuserand des Ladestückes.
7. Verschrauben Sie das Ladestück und das Steckergehäuse miteinander. Achten
Sie beim Zusammenführen der beiden Teile darauf, dass die Führungsnut auf
dem Ladestück mit der Feder des Steckergehäuses ineinander greifen. Die
beiden Teile müssen fest verschraubt werden, damit die Schneidklemmen durch
die Aderisolierung schneiden können und der sichere Kontakt der Ader zur
Schneidklemme gewährleistet ist.
IE FC M12 Plug PRO 4x2
A5E03679115A-AC, 05/20157
3Demontage
Gehen Sie folgendermaßen vor, um den IE FC M12 Plug PRO 4x2 zu demontieren:
1. Drehen Sie das Steckergehäuse vom Ladestück ab.
2. Öffnen Sie die zwei Schirmklammern mit einem kleinen Schraubendreher.
IE FC M12 Plug PRO 4x2
8A5E03679115A-AC,05/2015
3. Ziehen Sie das Kabel aus dem Ladestück heraus.
Hinweis
Die Schneidklemmkontakte des IE M12 Plug PRO 4x2 können bis zu 10 Mal
gelöst und neu konfektioniert werden. Kontaktierte Leitungsenden dürfen nicht
noch einmal kontaktiert werden. Schneiden Sie daher bei einer erneuten
Konfektionierung das Kabel etwa 1 cm ab.
Demontage
Marken
Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene
Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein,
deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann.
Haftungsausschluss
Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und
Software geprüft. Dennoch können Abweichungen nicht ausgeschlossen werden, so dass wir
für die vollständige Übereinstimmung keine Gewähr übernehmen. Die Angaben in dieser
Druckschrift werden regelmäßig überprüft, notwendige Korrekturen sind in den nachfolgenden
Auflagen enthalten.
Siemens AG
Industry Sector
Postfach 48 48
90026 NÜRNBERG
IE FC M12 Plug PRO 4x2
IE FC M12 Plug PRO 4x2
A5E03679115A,05/2015
A5E03679115A-AC, 05/20149
SIMATIC NET
IE FC M12 Plug PRO 4x2
Compact Operating Instructions
Legal information
Qualified Personnel
The product/system described in this documentation may be operated only by personnel
qualified for the specific task in accordance with the relevant documentation, in particular its
warning notices and safety instructions. Qualified personnel are those who, based on their
training and experience, are capable of identifying risks and avoiding potential hazards when
working with these products/systems.
Proper use of Siemens products
Note the following:
WARNING
Siemens products may only be used for the applications described in the catalog and in the
relevant technical documentation. If products and components from other manufacturers are
used, these must be recommended or approved by Siemens. Proper transport, storage,
installation, assembly, commissioning, operation and maintenance are required to ensure that
the products operate safely and without any problems. The permissible ambient conditions
must be complied with. The information in the relevant documentation must be observed.
This manual contains notices you have to observe in order to ensure your personal safety, as
well as to prevent damage to property. The notices referring to your personal safety are
highlighted in the manual by a safety alert symbol, notices referring only to property damage
have no safety alert symbol. These notices shown below are graded according to the degree of
danger.
DANGER
indicates that death or severe personal injury will result if proper precautions are not taken.
WARNING
indicates that death or severe personal injury may result if proper precautions are not taken.
CAUTION
indicates that minor personal injury can result if proper precautions are not taken.
NOTICE
indicates that property damage can result if proper precautions are not taken.
If more than one degree of danger is present, the warning notice representing the highest
degree of danger will be used. A notice warning of injury to persons with a safety alert symbol
may also include a warning relating to property damage.
1Product description
The IE FC M12 Plug PRO 4x2 is an 8-pin M12 plug with which you can connect
Industrial Ethernet devices with an M12 gigabit Ethernet socket via an 8-wire
Industrial Ethernet Fast Connect (FC) cable to a gigabit Ethernet network.
The IE FC M12 Plug PRO 4x2 consists of two parts, the loader ① including the two
2 shield clamps and the connector housing ②:
IE FC M12 Plug PRO 4x2
A5E03679115A-AC,05/201511
Product description
Table 1-1Pin assignment of the IE FC M12 Plug PRO 4x2
Order numberNumber per pack
6GK1901-0DB30-6AA01
6GK1 901-0DB30-6AA88
Table 1-4Suitable for the following cable types:
Order numberCable type
6XV1878-2AIE FC TP standard cable GP 4x2 (24
AWG)
6XV1878-2BIE FC TP flexible cable GP 4x2 (24
AWG)
Table 1-5Stripping tool
Order numberName
6GK1901-1GA00Industrial Fast Ethernet Stripping Tool
2Installation
Follow these steps to assemble the IE FC M12 Plug PRO 4x2:
1. Strip the cable as shown in the illustration using the IE stripping tool (6GK19011GA00; green knife cassette) or with a similar stripping tool with a suitable cutting
depth.
IE FC M12 Plug PRO 4x2
A5E03679115A-AC,05/201513
Installation

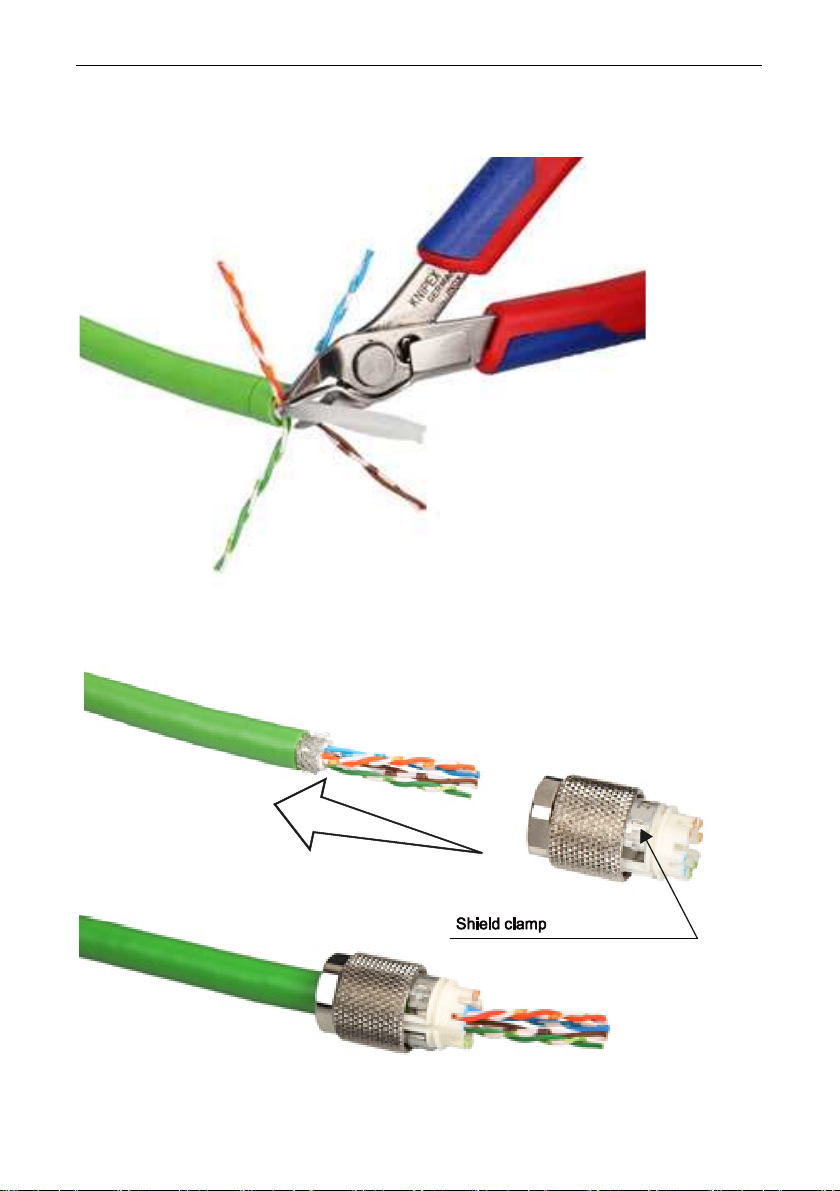

2. Cut off the interior plastic filler flush with the cable jacket.
3. Feed the cable through the loader. Make sure that the shield clamps are open
when you insert the cable.
IE FC M12 Plug PRO 4x2
14A5E03679115A-AC,05/2015
Installation
4. Press the two shield clamps into the locking mechanism with a small screwdriver.
5. Untwist the wires and fit them into the loader according to the color-coding.
IE FC M12 Plug PRO 4x2
A5E03679115A-AC,05/201515
Installation
6. Shorten the inserted wires flush with the edge of the loader housing.
7. Screw the loader and the connector housing together. When joining the two parts,
make sure that the guide notch on the loader engages the spring of the connector
housing. The two parts must be securely screwed together so that the insulation
piercing terminals can cut through the wire insulation ensuring reliable contact
between the wire and the terminal.
IE FC M12 Plug PRO 4x2
16A5E03679115A-AC,05/2015
3Dismantling

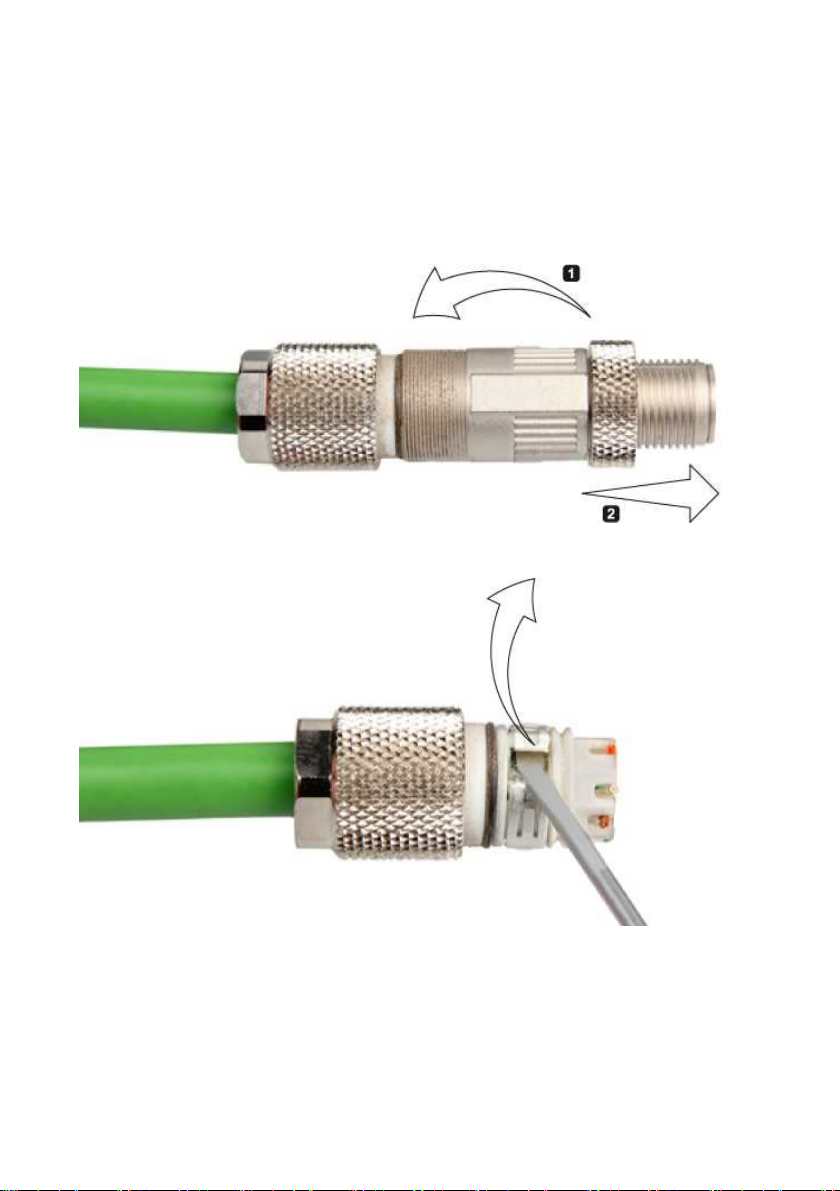

Follow these steps to dismantle the IE FC M12 Plug PRO 4x2:
1. Unscrew the connector housing from the loader.
2. Open the two shield clamps with a small screwdriver.
IE FC M12 Plug PRO 4x2
A5E03679115A-AC,05/201517
Dismantling
3. Pull the cable out of the loader.
Note
The piercing contacts of the IE M12 Plug PRO 4x2 can be released and re-used
up to 10 times. The ends of cables that have been pierced once must not be
pierced a second time. If you reassemble the cable, cut approximately 1 cm off.
Trademarks
All names identified by ® are registered trademarks of Siemens AG. The remaining trademarks
in this publication may be trademarks whose use by third parties for their own purposes could
violate the rights of the owner.
Disclaimer of Liability
We have reviewed the contents of this publication to ensure consistency with the hardware and
software described. Since variance cannot be precluded entirely, we cannot guarantee full
consistency. However, the information in this publication is reviewed regularly and any
necessary corrections are included in subsequent editions.
Siemens AG
Industry Sector
Postfach 48 48
90026 NÜRNBERG
IE FC M12 Plug PRO 4x2
A5E03679115A,05/2015
18A5E03679115A-AC, 05/2014
IE FC M12 Plug PRO 4x2
