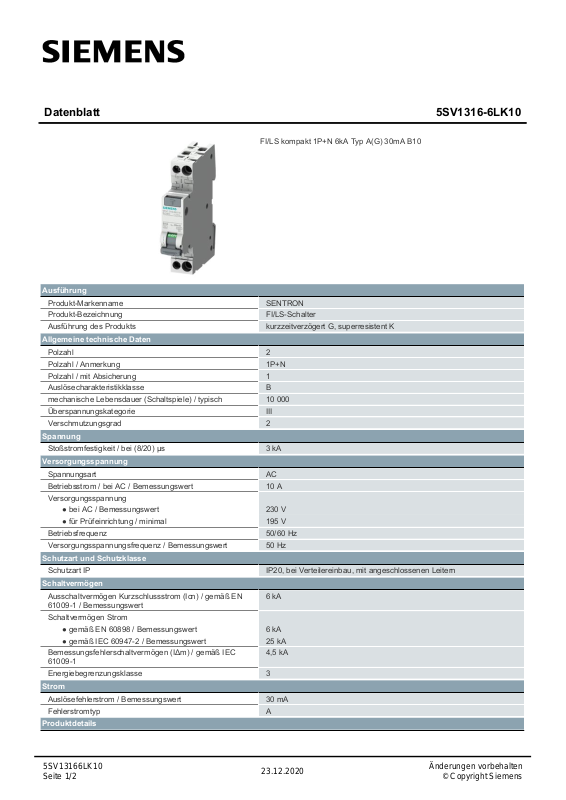

Datenblatt 5SV1316-6LK10
FI/LS kompakt 1P+N 6kA Typ A(G) 30mA B10
Ausführung
Produkt-Markenname
SENTRON
Produkt-Bezeichnung
FI/LS-Schalter
Ausführung des Produkts
kurzzeitverzögert G, superresistent K
Allgemeine technische Daten
Polzahl
2
Polzahl / Anmerkung
1P+N
Polzahl / mit Absicherung
1
Auslösecharakteristikklasse
B
mechanische Lebensdauer (Schaltspiele) / typisch
10 000
Überspannungskategorie
III
Verschmutzungsgrad
2
Spannung
Stoßstromfestigkeit / bei (8/20) µs
3 kA
Versorgungsspannung
Spannungsart
AC
Betriebsstrom / bei AC / Bemessungswert
10 A
Versorgungsspannung
● bei AC / Bemessungswert
230 V
● für Prüfeinrichtung / minimal
195 V
Betriebsfrequenz
50/60 Hz
Versorgungsspannungsfrequenz / Bemessungswert
50 Hz
Schutzart und Schutzklasse
Schutzart IP
IP20, bei Verteilereinbau, mit angeschlossenen Leitern
Schaltvermögen
Ausschaltvermögen Kurzschlussstrom (Icn) / gemäß EN
61009-1 / Bemessungswert
6 kA
Schaltvermögen Strom
● gemäß EN 60898 / Bemessungswert
6 kA
● gemäß IEC 60947-2 / Bemessungswert
25 kA
Bemessungsfehlerschaltvermögen (IΔm) / gemäß IEC
61009-1
4,5 kA
Energiebegrenzungsklasse
3
Strom
Auslösefehlerstrom / Bemessungswert
30 mA
Fehlerstromtyp
A
Produktdetails
5SV13166LK10
Seite 1/2
23.12.2020
Änderungen vorbehalten
© Copyright Siemens
Produktfunktion / mitschaltender Neutralleiter
Ja
Produktausstattung / Berührungsschutz
Ja
Produkteigenschaft
● halogenfrei
Ja
● siliconfrei
Ja
Anschlüsse
anschließbarer Leiterquerschnitt / eindrähtig
● minimal
0,75 mm²
● maximal
16 mm²
anschließbarer Leiterquerschnitt / mehrdrähtig
● minimal
0,75 mm²
● maximal
16 mm²
anschließbarer Leiterquerschnitt / feindrähtig / mit
Aderendbearbeitung
● minimal
0,75 mm²
● maximal
10 mm²
Anzugsdrehmoment / bei Schraubanschluss
● minimal
1,2 N·m
● maximal
2 N·m
Position / des Netzanschlusskabels
wahlweise oben oder unten
Mechanischer Aufbau
Höhe
90 mm
Breite
18 mm
Tiefe
77 mm
Einbautiefe
70 mm
Anzahl der Breiten-Teilungseinheiten
1
Einbaulage
beliebig
Nettogewicht
117 g
Gewicht / mit Verpackung
133 g
Umgebungsbedingungen
Einfluss der Umgebungstemperatur
max. 95% Feuchte
Umgebungstemperatur / während Betrieb
● minimal
-25 °C
● maximal
45 °C
Umgebungstemperatur / während Lagerung
● minimal
-40 °C
● maximal
75 °C
Anzahl der Testzyklen / für Umweltprüfung / gemäß IEC
60068-2-30
28
Approbationen Zertifikate
Referenzkennzeichen
● gemäß DIN EN 61346-2
F
● gemäß IEC 81346-2:2009
F
allgemeine Produktzulassung
Konformitätserklärung
Prüfbescheinigungen
Sonstige
spezielle
Prüfbescheinigungen
spezielle
Prüfbescheinigungen
spezielle
Prüfbescheinigungen
Sonstige Sonstige Bestätigungen
5SV13166LK10
Seite 2/3
23.12.2020
Änderungen vorbehalten
© Copyright Siemens
Sonstige
Sonstige Sonstige Sonstige Sonstige
Weitere Informationen
Information- and Downloadcenter (Kataloge, Broschüren,…)
http://www.siemens.de/lowvoltage/kataloge
Industry Mall (Online-Bestellsystem)
https://mall.industry.siemens.com/mall/de/de/Catalog/product?mlfb=5SV1316-6LK10
Service&Support (Handbücher, Betriebsanleitungen, Zertifikate, Kennlinien, FAQs,…)
https://support.industry.siemens.com/cs/ww/de/ps/5SV1316-6LK10
Bilddatenbank (Produktfotos, 2D-Maßzeichnungen, 3D-Modelle, Geräteschaltpläne, …)
http://www.automation.siemens.com/bilddb/cax_de.aspx?mlfb=5SV1316-6LK10
CAx-Online-Generator
http://www.siemens.com/cax
Ausschreibungstexte (Leistungsverzeichnisse)
http://www.siemens.de/ausschreibungstexte
