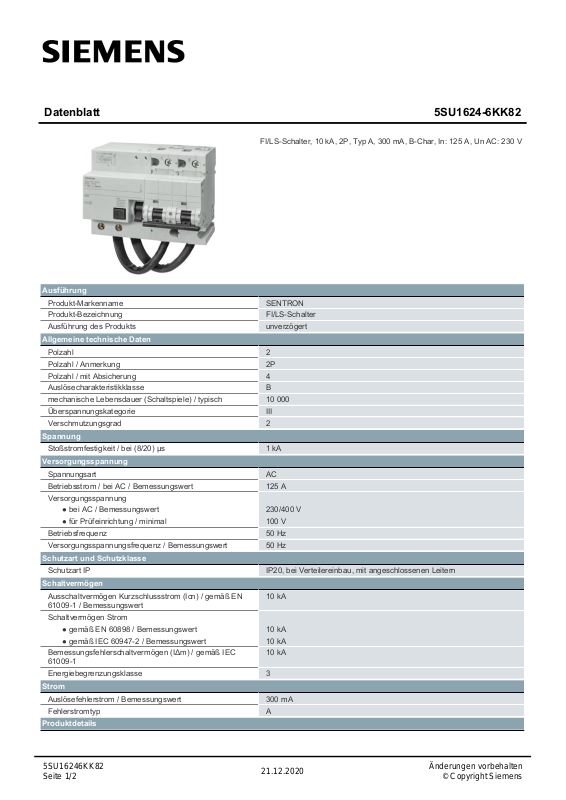

Siemens 5SU1624-6KK82 Datenblatt [de]
Datenblatt 5SU1624-6KK82
FI/LS-Schalter, 10 kA, 2P, Typ A, 300 mA, B-Char, In: 125 A, Un AC: 230 V
Ausführung
Produkt-Markenname
SENTRON
Produkt-Bezeichnung
FI/LS-Schalter
Ausführung des Produkts
unverzögert
Allgemeine technische Daten
Polzahl
2
Polzahl / Anmerkung
2P
Polzahl / mit Absicherung
4
Auslösecharakteristikklasse
B
mechanische Lebensdauer (Schaltspiele) / typisch
10 000
Überspannungskategorie
III
Verschmutzungsgrad
2
Spannung
Stoßstromfestigkeit / bei (8/20) µs
1 kA
Versorgungsspannung
Spannungsart
AC
Betriebsstrom / bei AC / Bemessungswert
125 A
Versorgungsspannung
● bei AC / Bemessungswert
230/400 V
● für Prüfeinrichtung / minimal
100 V
Betriebsfrequenz
50 Hz
Versorgungsspannungsfrequenz / Bemessungswert
50 Hz
Schutzart und Schutzklasse
Schutzart IP
IP20, bei Verteilereinbau, mit angeschlossenen Leitern
Schaltvermögen
Ausschaltvermögen Kurzschlussstrom (Icn) / gemäß EN
61009-1 / Bemessungswert
10 kA
Schaltvermögen Strom
● gemäß EN 60898 / Bemessungswert
10 kA
● gemäß IEC 60947-2 / Bemessungswert
10 kA
Bemessungsfehlerschaltvermögen (IΔm) / gemäß IEC
61009-1
10 kA
Energiebegrenzungsklasse
3
Strom
Auslösefehlerstrom / Bemessungswert
300 mA
Fehlerstromtyp
A
Produktdetails
5SU16246KK82
Seite 1/2
21.12.2020
Änderungen vorbehalten
© Copyright Siemens
Produktfunktion / mitschaltender Neutralleiter
Ja
Produktausstattung / Berührungsschutz
Ja
Produkteigenschaft
● halogenfrei
Ja
● siliconfrei
Ja
Anschlüsse
anschließbarer Leiterquerschnitt / eindrähtig
● minimal
6 mm²
● maximal
50 mm²
anschließbarer Leiterquerschnitt / mehrdrähtig
● minimal
6 mm²
● maximal
50 mm²
anschließbarer Leiterquerschnitt / feindrähtig / mit
Aderendbearbeitung
● minimal
6 mm²
● maximal
35 mm²
Anzugsdrehmoment / bei Schraubanschluss
● minimal
3 N·m
● maximal
3,5 N·m
Position / des Netzanschlusskabels
wahlweise oben oder unten
Mechanischer Aufbau
Höhe
90 mm
Tiefe
77 mm
Einbautiefe
70 mm
Anzahl der Breiten-Teilungseinheiten
6,5
Einbaulage
beliebig
Nettogewicht
930 g
Gewicht / mit Verpackung
930 g
Umgebungsbedingungen
Einfluss der Umgebungstemperatur
max. 95% Feuchte
Umgebungstemperatur / während Betrieb
● minimal
-25 °C
● maximal
55 °C
Umgebungstemperatur / während Lagerung
● minimal
-40 °C
● maximal
75 °C
Anzahl der Testzyklen / für Umweltprüfung / gemäß IEC
60068-2-30
28
Approbationen Zertifikate
Referenzkennzeichen
● gemäß DIN EN 61346-2
F
● gemäß IEC 81346-2:2009
F
allgemeine Produktzulassung
Konformitätserklärung
Prüfbescheinigungen
Sonstige
Sonstige Sonstige Sonstige
Sonstige
Railway
Gefahrgut
Sonstige Schwingen /
Schocken
5SU16246KK82
Seite 2/3
Transport
Information
21.12.2020
Änderungen vorbehalten
© Copyright Siemens
