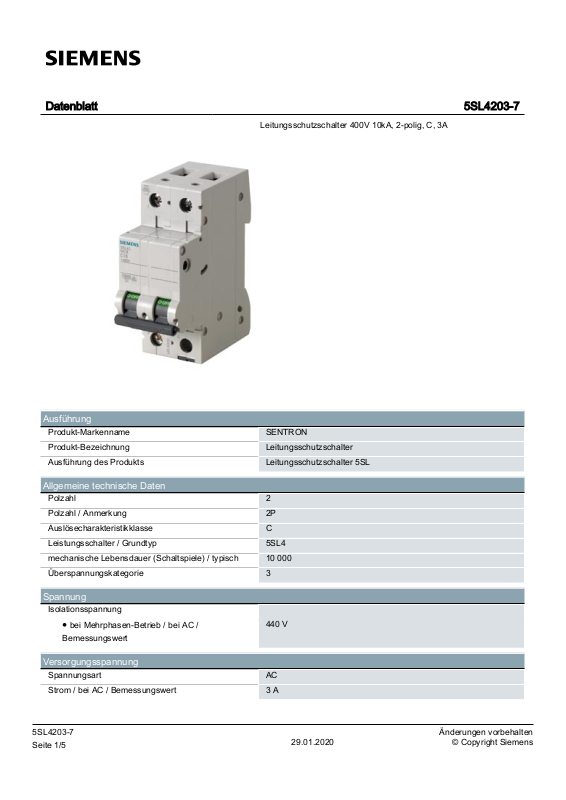

Siemens 5SL4203-7 Datenblatt [de]

Datenblatt 5SL4203-7

5

Leitungsschutzschalter 400V 10kA, 2-polig, C, 3A

Ausführung

Produkt-Markenname SENTRON
Produkt-Bezeichnung Leitungsschutzschalter
Ausführung des Produkts Leitungsschutzschalter 5SL

Allgemeine technische Daten

Polzahl 2
Polzahl / Anmerkung 2P
Auslösecharakteristikklasse C
Leistungsschalter / Grundtyp 5SL4
mechanische Lebensdauer (Schaltspiele) / typisch 10000
Überspannungskategorie 3

Spannung

Isolationsspannung

● bei Mehrphasen-Betrieb / bei AC /
Bemessungswert

440V

Versorgungsspannung

Spannungsart AC
Strom / bei AC / Bemessungswert 3A

5SL4203-7 Änderungen vorbehalten
Seite 1/

29.01.2020 © Copyright Siemens

Versorgungsspannung / bei AC / Bemessungswert 400V

5

Betriebsspannung

● bei Mehrphasen-Betrieb / bei AC / maximal

● bei DC / Bemessungswert / maximal

Versorgungsspannungsfrequenz

● Bemessungswert

440V

60V

50Hz

Schutzart und Schutzklasse

Schutzart IP IP20, mit angeschlossenen Leitern

Schaltvermögen

Schaltvermögen Strom

● gemäß EN 60898 / Bemessungswert

● gemäß IEC 60947-2 / Bemessungswert

Energiebegrenzungsklasse 3

10kA

10kA

Verlustleistung

Verlustleistung [W] / bei Bemessungswert Strom / bei
AC / bei warmem Betriebszustand / je Pol

1,1W

Strom

Bemessungsstrom In / IEC, DIN/VDE / bei 40 Cel 2,84A
Eignung zum Einsatz Wohnbau / Infrastruktur

Produktdetails

Produktfunktion / mitschaltender Neutralleiter Nein
Produktausstattung / Berührungsschutz Ja
Produkteigenschaft

● halogenfrei

● plombierbar

● siliconfrei

Ja

Ja

Ja

Anschlüsse

anschließbarer Leiterquerschnitt / mehrdrähtig

● minimal

● maximal

anschließbarer Leiterquerschnitt / feindrähtig / mit
Aderendbearbeitung

● minimal

● maximal

0,75mm²

25mm²

0,75mm²

25mm²

Mechanischer Aufbau

Höhe 90mm
Breite 36mm
Tiefe 76mm
Einbautiefe 70mm
Anzahl der Breiten-Teilungseinheiten 2

5SL4203-7 Änderungen vorbehalten
Seite 2/

29.01.2020 © Copyright Siemens
