Eliminación y
desguace de los
aparatos usados
Desguace del aparato
usado
Los aparatos usados incorporan
materiales que se pueden recuperar,
entregando el aparato a dicho efecto en
un centro oficial de recogida o
recuperación de materiales reciclables.
Antes de deshacerse de su aparato
usado y sustituirlo por uno nuevo,
deberá inutilizarlo:
• Extraiga para ello el enchufe del
aparato de la toma de corriente.
• Corte el cable de conexión del aparato
y retírelo conjuntamente con el enchufe.
• Desmonte los cierres o cerraduras de
la puerta o inutilícelos a fin de impedir
que los niños, al jugar con la unidad,
se encierren en la misma y corran
peligro de muerte (asfixia).
Todos los aparatos frigoríficos y
congeladores contienen gases aislantes
y refrigerantes, que exigen un
tratamiento y eliminación específicos.
Preste atención a que las tuberías del
circuito de frío de su aparato no sufran
daños ni desperfectos antes de haberlo
entregado en el correspondiente Centro
Oficial de recogida.
Consejos para la
eliminación del embalaje
No permita que los niños jueguen con el
material del embalaje o parte de sus
elementos. ¡El aparato no es ningún
juguete! ¡Existe peligro de asfixia a
causa de los cartones y las láminas de
plástico!
Su nuevo aparato está protegido durante
el transporte hasta su hogar por un
embalaje. Todos los materiales de
embalaje utilizados son respetuosos con
el medio ambiente y pueden ser
reciclados o reutilizados.
Contribuya activamente a la protección
del medio ambiente insistiendo en unos
métodos de eliminación y recuperación
de los materiales de embalaje
respetuosos con el medio ambiente.
Su Distribuidor o Administración local le
informará gustosamente sobre las vías y
posibilidades más eficaces y actuales
para la eliminación respetuosa con el
medio ambiente de estos materiales.
Este aparato cumple con la
Directiva europea 2002/96/CE sobre
aparatos eléctricos y electrónicos
identificada como(Residuos de aparatos
eléctricos y electrónicos).
La directiva proporciona el marco
general válido en todo el ámbito de la
Unión Europea para la retirada y la
reutilización de los residuos de los
aparatos eléctricos y electrónicos.
Consejos de
seguridad y
advertencias de
carácter general
Lea y observe detenidamente las
presentes instrucciones de uso, así
como todas las informaciones
adicionales que acompañan el aparato.
Guarde las instrucciones de uso para
cualquier consulta o para un posible
propietario posterior. El aparato ha sido
diseñado para
9000133602.qxd 02/02/06 9:26 Page 3
4
es
• el uso exclusivo en el ámbito doméstico,
• la refrigeración y congelación de
alimentos.
En caso de utilizarla para fines
industriales, deberán tenerse en cuenta
las correspondientes normas y
disposiciones.
¡Atención!
Efectuar la instalación y conexión del
aparato a la red eléctrica, de
conformidad a las instrucciones de
montaje adjuntas.
Si el aparato presentara daños o
desperfectos, no deberá ser puesto en
funcionamiento. En caso de duda
consultar con el distribuidor en donde
adquirió el aparato.
Peligro de lesiones
No dañar las piezas y elementos
componentes del circuito de frío, por
ejemplo perforando los conductos del
agente refrigerante con objetos
puntiagudos, doblando los conductos o
rascando los revestimientos de las
superficies, etc. La salida a chorros del
agente refrigerante puede provocar
lesiones en los ojos o hacer que éste se
inflame.
En caso de emergencia
• Enjuagar los ojos con agua
abundante; avisar a un médico.
• Mantener el aparato alejado de las
chispas de encendido o fuentes de
fuegos.
• Extraer el cable de conexión de la
toma de corriente. Ventilar el recinto a
fondo durante varios minutos.
Peligro de explosión
Guardar las bebidas con un alto grado
de alcohol en envases con cierre
hermético; además se deberán colocar
siempre en posición vertical.
No guardar productos combinados con
agentes o gases propelentes
(expendedores de nata, sprays) ni
materias explosivas en el aparato.
Advertencia
• Procure no obstruir las rejillas de
ventilación de la estructura del
frigorífico.
• No utilice dispositivos mecánicos ni
cualquier otro medio de aceleración
del proceso de descongelación que no
sean los recomendados por el
fabricante.
• Procure no dañar el circuito de
refrigeración.
• Utilice siempre para el frigorífico /
congelador el tipo de componentes
eléctricos internos recomendado por el
fabricante.
9000133602.qxd 02/02/06 9:26 Page 4
5
es
Familiarizándose
con la unidad
Las presentes Instrucciones de servicio
son válidas para diferentes modelos de
aparato; por ello puede ser posible que
se describan detalles y características
de equipamiento que no concuerdan con
las de su aparato concreto.

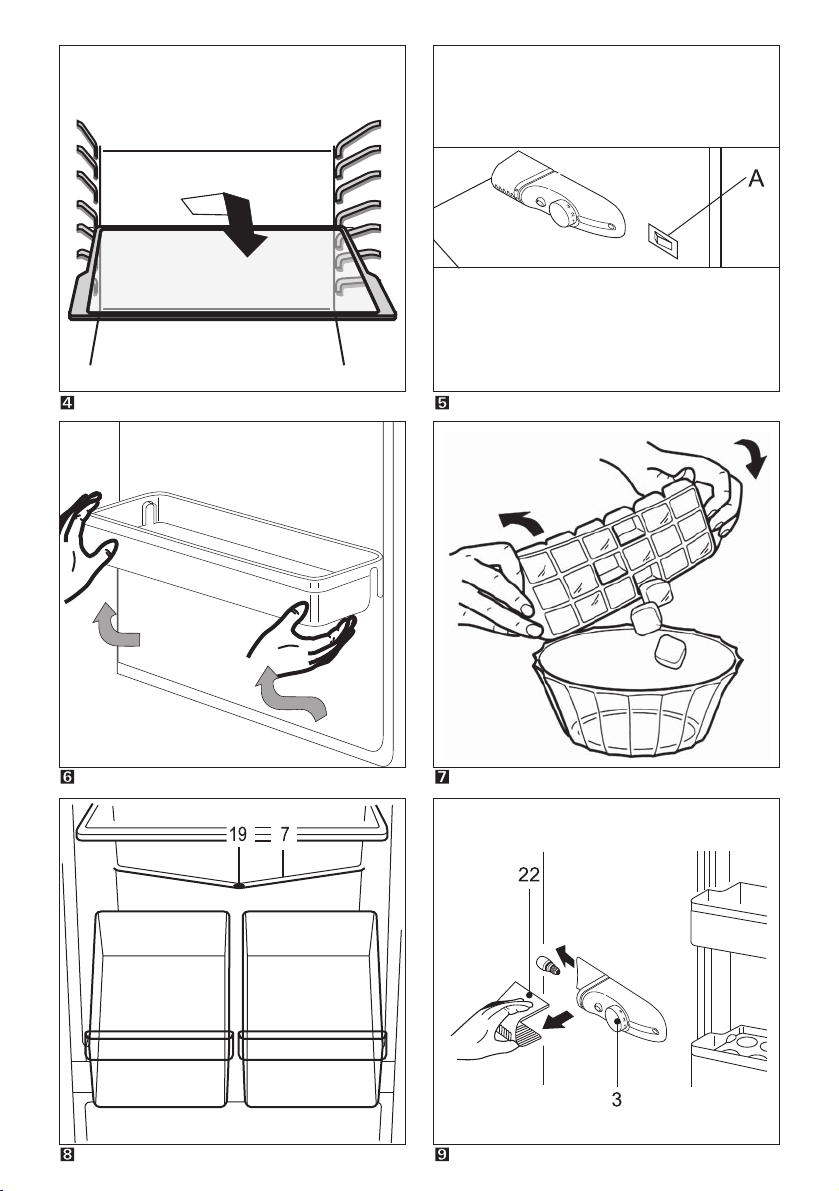

Figura Q
1. Bandeja de cubitos de hielo.
2. Selector de
temperatura/interruptor de
iluminación interior.
3. Parrillas-estanterías.
4. Recipientes para carne.
5. Canal de desagüe de agua de
deshielo.
6. Placa.
7. Recipiente de verdura.
8. Estantes laterales.
9. Botelleros.
10. Cierre hermético de la puerta.
22. Interruptor de congelación.
(Fig. E)
A Compartimento congelador.
B Compartimento frigorífico.
Clases climáticas Máxima temperatura
ambiente admisible
La clase climática de cada aparato es
señalada en la placa de características
del mismo y sirve de referencia para
saber dentro de qué bandas de
temperatura ambiente puede funcionar.
Clase climática Temperatura del
entorno admisible
SN +10 °C hasta 32 °C
N
ST
T
Ventilación
Figura
E
El aire recalentado en la pared posterior
del aparato debe poder escapar
libremente. De lo contrario, el aparato
tendrá que aumentar su rendimiento,
provocando un consumo de energía
eléctrica elevado e inútil.
Por esta razón habrá que prestar
particular atención a que las aberturas
de ventilación y aireación no estén
nunca obstruidas.
Capacidad útil
Los datos referentes a la capacidad útil
de su aparato figuran en la placa de
características del mismo.
9000133602.qxd 02/02/06 9:26 Page 5
+16 °C hasta 32 °C
°C hasta 38 °C
+16
°C hasta 43 °C
+16
6
es
Conexión del aparato/
Puesta en
funcionamiento/
Ajuste de la
temperatura
Limpiar el aparato antes de ponerlo por
vez primera en marcha.
Conexión del aparato
La toma de corriente deberá ser
libremente accesible. Conectar la unidad
a una red eléctrica de corriente alterna
de 220-240 V (N/SN), 220-230 V (ST)/50
Hz a través de una toma de corriente
instalada reglamentariamente y provista
de puesta a tierra. La toma de corriente
debe estar protegida con un fusible de
10 amperios como mínimo.
En los aparatos destinados a países
fuera del continente europeo deberá
verificarse si los valores de la tensión
de conexión y el tipo de corriente que
figuran en la placa de características
del aparato coinciden con los de la
red nacional. La placa de
características del aparato se
encuentra en el lateral inferior
izquierdo. En caso de que fuera
necesario sustituir el enchufe de
conexión a la red eléctrica, esto sólo
podrá ser efectuado por técnicos
especializados de la marca.
¡Atención!
No conectar el aparato en ningún
caso a conectores electrónicos para
ahorro energético (por ejemplo
Ecoboy, Sava Plug, etc.) ni tampoco a
rectificadores inversos que
transforman la corriente continua en
corriente alterna de 230 V (por
ejemplo instalaciones de energía
solar, redes eléctricas de buques).
Encendido y
selección de
temperatura
Limpie minuciosamente el interior del
aparato antes de usarlo por primera vez
(ver limpieza).
Encendido
Gire el selector de temperatura
(figura E) que se encuentra en la
posición “0”; de este modo se iniciará
el proceso de refrigeración.
Observaciones:
Cuando el aparato está en marcha, se
forman gotas de agua o una capa de
escarcha en la pared trasera del mismo.
Esto es normal. El aparato descongela
de forma automática, por lo que no hace
falta rascar la escarcha ni secar las
gotas de agua. El agua se canaliza a
través del canal de desagüe (Fig. I/7),
yendo a parar a una bandeja en la parte
posterior del aparato, donde se evapora.
Al cerrar la puerta del congelador se
produce un vacío en el interior del
mismo; espere dos o tres minutos antes
de volver a abrirla, para permitir su
despresurización.
Selección de temperatura
Utilice el selector de temperatura
(Figura E) para regular la temperatura
del interior del frigorífico y el congelador,
en función de la temperatura ambiente.
Las cifras altas corresponden a grados
bajos de temperatura.
Cuando el selector de temperatura está
en la posición “0”, el proceso de
refrigeración está apagado. Dicho
proceso comenzará al colocarlo en la
posición “1”.
9000133602.qxd 02/02/06 9:26 Page 6
7
es
Se recomienda una posición media de
temperatura (aproximadamente “2-3”).
Para congelar alimentos, gire el selector
de temperatura a la posición “3” (ver
también “Congelación”).
Importante para la
conservación de
productos congelados
Si la temperatura del lugar destinado
para el aparato desciende por debajo de
los +20ºC es necesario accionar el
interruptor de congelación, la
señalización roja estará visible
(figura E/22). Cuando se efectúe esta
operación, la luz interior permanecerá
encendida a potencia reducida; de este
modo, se mantendrá la temperatura
necesaria para la conservación a largo
plazo dentro del compartimento
congelador.
Apagado y
desconexión
Apagado
Gire el selector de temperatura
(figura E) a la posición “0”. El proceso
de refrigeración se detendrá en todo el
aparato.
Desconexión
Si el aparato no va a ser utilizado
durante un largo periodo de tiempo,
desenchúfelo, deje que se deshiele y
límpielo. Deje abiertas las puertas del
congelador y del frigorífico.
Organización de los
alimentos
Posibilidades de
modificación de la
organización interior
Las parrillas portadoras de la cámara
frigorífica se pueden cambiar de altura
según las necesidades. Para ello, tire
hacia adelante la parrilla, inclínela y
sáquela, luego vuelva a ponerla en el
lugar deseado (fig. R).
Los botelleros pueden colocarse en
posición oblicua (fig. T).
Los receptáculos de la pared interior de
la puerta pueden sacarse para su
limpieza (figura Y).
A la hora de guardar los
alimentos, se
recomienda:
• Dejar enfriar las comidas y bebidas
calientes fuera del aparato.
• Empaquetar o envasar todos los
alimentos antes de guardarlos.
• No poner aceite y grasas en contacto
con las piezas de plástico ni con la
junta de la puerta (éstas se pueden
volver porosas).
• No guardar en el aparato ninguna
materia explosiva.
• Las bebidas con alto grado de
concentración de alcohol hay que
cerrarlas herméticamente y
mantenerlas en posición vertical.
• En la cámara frigorífica, la zona más
fría se encuentra en la pared posterior
y sobre la placa de refrigeración.
9000133602.qxd 02/02/06 9:26 Page 7
8
es
Ejemplo de distribución
Figura Q
En el congelador (A):
Congelar alimentos, conservarlos y
hacer cubos de hielo.
En el frigorífico (B):
En las parrillas portadoras (3), de
arriba a abajo: productos de pastelería,
productos preparados, productos
lácteos.
En los recipientes para carne (4):
carne y embutidos.
En la placa (6):
carne y embutidos.
En el recipiente para verduras (7):
verduras, lechugas y fruta.
En el compartimento de la puerta (8):
tubos y latas pequeñas.
En los botelleros (9):
botellas grandes.
Puntos a tener en cuenta
sobre las zonas de frío
del aparato
Debido al aire que circula en el interior
del frigorífico se forman diferentes zonas
de frío con sus respectivas
temperaturas:
La zona de temperatura para alimentos
sensibles depende del modelo, se
encuentra en la zona más inferior, entre
la flecha lateral y el estante de cristal
inferior (fig. !1/1 y 2), o también puede
encontrarse entre las dos flechas
(fig. !2/1 y 2).
Ideal para almacenar carne, pescado,
embutido, diferentes tipos de lechugas,
etc.
Congelación y conservación de los productos y producción de
los cubos de hielo
Al comprar comida
congelada tenga en
cuenta lo siguiente:
• Compre alimentos cuyo envase esté
en perfectas condiciones.
• Compruebe que la fecha de caducidad
no haya expirado.
• La temperatura del congelador del
local donde vaya a realizar la compra
deberá ser inferior a -18ºC.
• Compre los productos congelados en
último lugar; envuélvalos en papel de
periódico o colóquelos en una bolsa
aislante y llévelo a casa enseguida
para colocarlos cuanto antes en su
congelador.
Envasado de los
productos frescos
En el caso de que se vaya a congelar en
casa, asegúrese de que los productos
sean de gran calidad y estén envasados
al vacío, para que no pierdan su sabor ni
se sequen.
Material adecuado para el envasado:
laminillas de plástico, de polietinelo,
papel de aluminio y cajas herméticas.
Estos artículos están a la venta en
cualquier comercio.
Material inadecuado para el envasado:
papel de envolver, papel sulfurizado,
papel de celofán, bolsas de basura o
bolsas de plástico usadas.
9000133602.qxd 02/02/06 9:26 Page 8
9
es
Material adecuado para cerrar los
envases:
tiras de goma, clips de plástico, cuerda,
cinta adhesiva impermeable o similares.
Se puede termosellar el plástico y las
bolsas de polietileno con una máquina
apropiada.
Colocar etiquetas indicando el contenido
y la fecha de congelación antes de
almacenar los alimentos en el
congelador.
Capacidad de congelación.
Las indicaciones sobre la máxima
capacidad de congelación según las
normas más actuales figuran en la
placa del aparato.
La capacidad máxima de congelación
de alimentos frescos en 24 h,
(distribuidos sobre las rejillas
congeladoras), se indica en la placa
de características (en Kg/24h), ver
figura !0.
Coloque los alimentos en el congelador
de forma que no impidan la circulación
del aire en el interior del compartimento.
Asegúrese de que éstos no estén en
contacto con los productos ya
congelados.
Regulación del selector de
temperatura para congelar
y empleo del interruptor
de congelación.
Coloque el selector de temperatura en la
posición “3” para congelar los alimentos.
En esta posición se pueden congelar 1,5
kg de alimentos. Para cantidades
mayores, es necesario utilizar el
interruptor de congelación (fig. E/22).
(Al pulsar el interruptor, aparecerá una
marca roja).
Al finalizar el proceso de congelación
finaliza (unas 24 horas después),
desconecte el proceso volviendo a
pulsar el interruptor.
Importante durante la
congelación:
Evitar el contacto de los alimentos ya
congelados con los frescos.
Importante para la
conservación de
productos congelados:
Si la temperatura del lugar destinado
para el aparato desciende por debajo de
los +20ºC es necesario accionar el
interruptor de congelación, la
señalización roja estará visible
(figura E/22). Cuando se efectúe esta
operación, la luz interior permanecerá
encendida a potencia reducida; de este
modo, se mantendrá la temperatura
necesaria para la conservación a largo
plazo dentro del compartimento del
congelador.
Tiempo de conservación
Para garantizar la calidad de los productos
congelados, es importante que no se
sobrepase la duración de conservación
permitida. Ésta depende del tipo de
producto congelado. A una temperatura
de -18ºC, se puede conservar pescado,
embutidos, platos cocinados y productos
de pastelería durante 2 meses; quesos,
ave y carne durante 4 meses; verdura y
fruta durante 6 meses.
Descongelación de los
productos
Dependiendo del destino de los
alimentos, puede elegir entre las
siguientes posibilidades:
9000133602.qxd 02/02/06 9:26 Page 9
10
es
- descongelación a temperatura
ambiente,
- en el interior del frigorífico,
- en un horno eléctrico tradicional, de
aire o microondas.
Puede volver a congelar alimentos que
estén parcial o totalmente descongelados
a condición de que, en el caso de la
carne y el pescado, no hayan estado
durante más de un día a una temperatura
de +3ºC, o, en el caso de otros
productos, no hayan estado durante más
de tres días a una temperatura de +3ºC.
Compruebe que su olor, sabor y aspecto
estén intactos, cocínelos y vuelva a
congelarlos.
No sobrepase el tiempo máximo de
conservación permitido.
Producción de cubos de
hielo
Figura U
Llene las 3/4 partes de las cubetas para
hielo con agua y deposítelas en el congelador. Para sacar fácilmente los cubitos
de las cubetas, dóblelas ligeramente.
Deshielo
Compartimento frigorífico
El deshielo se realiza automáticamente.
Al hacerlo, el agua corre a través de un
canal y de un tubo de desagüe
(Figura I/7) para ir a parar a una
bandeja colectora, donde se evapora.
Asegúrese de que ambos conductos
(Figura I/19) estén siempre limpios
para que el agua pueda correr sin
obstáculos.
Compartimento
congelador
En el compartimento congelador el
deshielo no es automático, para evitar
que se descongelen los productos allí
almacenados.
La acumulación de escarcha o hielo en
las bandejas del congelador aumenta el
consumo de energía y puede perjudicar
el funcionamiento del aparato.
Eliminar la acumulación de escarcha
Para eliminar la acumulación de
escarcha puede utilizar un raspador. No
utilizar nunca objetos metálicos en punta
que puedan dañar las placas de
congelación.
Deshielo
Si se ha formado una capa de escarcha
de 1/2 cm. es necesario proceder al
deshielo del aparato.
Si quedan alimentos congelados dentro
del aparato, accione el interruptor de
congelación (fig. E/22) unas 4 horas
antes de proceder al deshielo, para que
éstos alcancen de nuevo una
temperatura muy baja.
Proceda de la siguiente manera:
• Retire los alimentos congelados,
envuélvalos bien en papel de periódico
y guárdelos en un lugar fresco.
• Coloque el selector de temperatura
(Figura Q/2) en la posición “0” o
desenchufe el aparato. Evite que el
agua penetre en el selector de
temperatura.
• Deje la puerta abierta y limpie el agua
de deshielo con un trapo o esponja.
• Seque bien el compartimento
congelador con un trapo seco, conecte
de nuevo el aparato y vuelva a colocar
los alimentos congelados.
9000133602.qxd 02/02/06 9:26 Page 10
11
es
Consejos prácticos para
la descongelación
Para acelerar el proceso de
descongelación se puede colocar una
olla con agua muy caliente (no
hirviendo) sobre una de las rejillas
congeladoras.
¡No utilizar en ningún caso aparatos o
equipos calefactores, velas o
lámparas de petróleo!
El uso de sprays específicos para
descongelación requiere suma
precaución, dado que éstos pueden
originar gases explosivos o contener
agentes disolventes o propelentes que
pueden dañar los elementos de plástico
de la unidad, resultar nocivos para la
salud humana o provocar la corrosión en
el aparato.
No rascar el hielo o la escarcha con
ayuda de objetos metálicos cortantes,
dado que las rejillas congeladoras
podrían resultar dañadas. La salida a
chorros del agente refrigerante
pueden provocar lesiones en los ojos
o inflamarse.
Limpieza
Antes de limpiar el aparato,
desconéctelo o retire el fusible.
Salvo para la junta de la puerta, utilice
agua tibia con jabón.
No utilice productos abrasivos,
detergentes no diluidos ni disolventes.
Limpie la junta de la puerta (Fig. Q/10)
únicamente con agua y séquela con
cuidado con un trapo seco.
Procure que no se filtre agua en el
termostato (Fig. Q/2).
Limpie el canal (Fig. I/7) y el desagüe
(Fig. I/19) del frigorífico con frecuencia,
para que el agua de descongelación
pueda correr sin obstáculos. En caso
necesario,
utilice bastoncillos para destaponar el
orificio de desagüe.
Limpie las paredes exteriores del
aparato con productos de limpieza
habituales en el mercado. Deje la puerta
cerrada durante dicha operación, para
evitar el contacto del producto de
limpieza con las partes de plástico del
interior del aparato.
Ahorro de energía
• Coloque su congelador en un lugar
fresco y bien ventilado. Procure que
no esté expuesto directamente a los
rayos solares ni en las proximidades
de una fuente de calor (radiador, etc.)
• Deje enfríar los alimentos calientes
antes de meterlos en el aparato.
• Descongele los alimentos en el
compartimento frigorífico. De este
modo, el frío almacenado en éstos
servirá para refrescar los alimentos
que guarda en dicho compartimento.
• Proceda al deshielo en cuanto se
forme una capa de hielo en el interior
del congelador, ya que ésta supone un
obstáculo para la distribución del frío,
provocando un aumento del consumo
de energía.
• Abra y cierre rápidamente las puertas
del aparato. Con ello evitará la
acumulación de escarcha.
9000133602.qxd 02/02/06 9:26 Page 11
12
es
Pequeñas averías que usted puede reparar
Antes de llamar al servicio técnico, le recomendamos que lea atentamente las
siguientes indicaciones, de gran utilidad para reparar pequeños defectos.
Tenga en cuenta que, incluso durante el periodo de validez de la garantía,
tendrá que pagar los gastos del servicio técnico en caso de haber tenido que
intervenir.
Problema
Si hay ruidos extraños
Si la luz interior no funciona
Si la temperatura dentro del
compartimento frigorífico es
demasido baja
Si disminuye el rendimiento
Si deja de enfriar totalmente
Causas posibles
- El aparato no está firme o hay un cuerpo extraño en la
zona del aparato frigorífico.
- Una pieza en la parte trasera no puede moverse
libremente y toca el aparato o la pared. En este caso
doble ligeramente dicha pieza.
- La bombilla está fundida. Desenchufe, retire la
cubierta (Fig. O) y cambie la bombilla (máximo 15W,
220V-240V, casquillo E14).
- El interruptor de la puerta está atascado (Figura T/1).
Intente moverlo. Si no cede, llame al servicio de
asistencia.
- El selector de temperatura (Figura O/3) está en
posición “0”.
- El selector de temperatura está colocado en una
posición de muy baja temperatura.
- No se ha accionado el interruptor de congelación
(Fig. E/22) antes de colocar los alimentos frescos.
- Se ha abierto la puerta muy a menudo.
- Se ha congelado una gran cantidad de alimentos.
- Hay una capa de escarcha demasiado gruesa en el
congelador.
- La rejilla de ventilación superior o inferior del aparato
están obstruidas.
- Hay un cuerpo extraño entre el aparato frigorífico y la
pared.
- El aparato no está bien enchufado.
- El fusible está suelto.
- El selector de temperatura está en posición “0”.
9000133602.qxd 02/02/06 9:26 Page 12
13
es
Pequeñas averías
que usted pueda
reparar
Si, a pesar de seguir estas indicaciones,
no puede arreglar la avería, llame
enseguida al servicio técnico.
No intente arreglar el aparato, y menos
todavía manipular las piezas eléctricas
del mismo.
No abra la puerta innecesariamente,
para
evitar la pérdida de frío.
Asistencia técnica
Placa de identificación
Cuando llame al servicio técnico, facilite
el número del aparato (Figura !0/23) y el
número de fabricación (Figura !0/24).
Ambas cifras se encuentran en la placa
de identificación, situada en la parte
inferior izquierda del aparato.
9000133602.qxd 02/02/06 9:26 Page 13
14
es
Antes de leer estas instrucciones sírvase
abrir las últimas páginas donde
encontrará las ilustraciones
correspondientes.
Instalación
• Coloque su frigorífico combinado en
un lugar seco y ventilado. En un
ambiente húmedo, la humedad relativa
del aire se condensaría sobre las
paredes de la misma.
• Al instalar el aparato cerca de una
fuente de calor o de un aparato
frigorífico deberá mantenerse la
siguiente distancia mínima ( o
interponer una placa aisladora):
para cocinas eléctricas 3 cm.
para cocinas de aceite o
de carbón, adosables 30 cm.
para frigoríficos 2 cm.
• El aire que se calienta en la pared
posterior del aparato tiene que salir
libremente. Por eso no tape, de ningún
modo, el espacio de ventilación a la
pared o la rejilla de ventilación.
• El aparato tiene que descansar bien
sobre el suelo y ha de ser bien
nivelado. Compensar las
desigualdades del suelo por medio de
los dos pies roscados situados en la
parte delantera, fig. W. Las dos ruedas
situadas en la parte posterior facilitan
empujar el aparato en un hueco.
Conexión
• Conectar el aparato solamente a
corriente alterna de 220-240 V (SN/N),
220-230 V (ST) (50Hz) 10 amperios,
mediante una base de enchufe provista
de contacto de protección e instalada
conforme a las prescripciones vigentes.
Nuestra contribución a la protección
del medio ambiente- empleamos
papel reciclado.

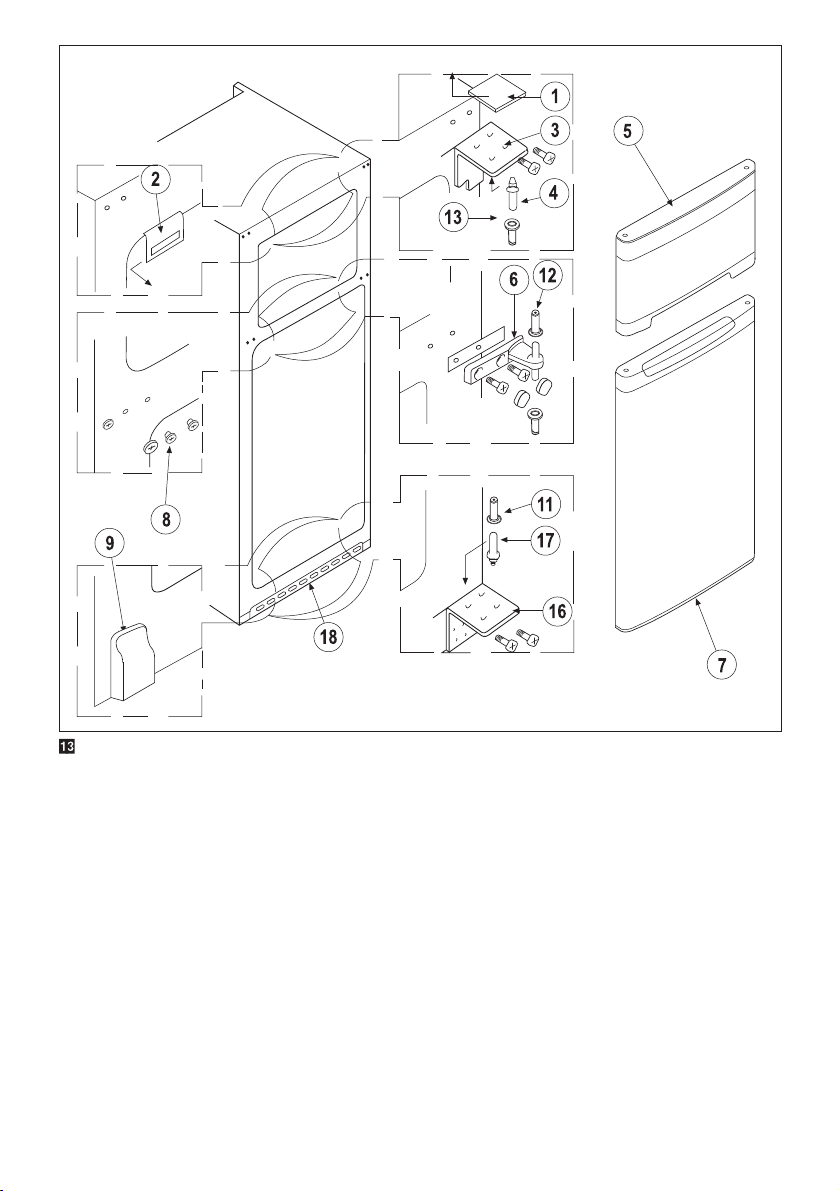

Cambio de sentido de
apertura de las puertas
Fig. !3
• Quite la tapa inferior (9) y desatornille
el tornillo de la rejilla de ventilación
inferior (18).
• Desatornille la bisagra inferior (16)
terminando de desmontar la rejilla de
ventilación inferior (18).
• Desatornille el eje de la bisagra inferior
(17) y colóquelo en el otro agujero
roscado de la bisagra.
• Desmonte la puerta del compartimento
inferior (7).
• Desatornille la bisagra central (6) y retire
la puerta del compartimento superior (5).
• Quite los tapones de plástico (8) del
lado opuesto (dos piezas) y colóquelos
presionándolos en los agujeros de la
bisagra central retirada.
• Desmonte la tapa (1) de la bisagra superior y desatornille la bisagra superior (3).
• Desmonte la tapa (2) y colóquela en
los agujeros que han quedado libres
de la bisagra superior retirada.
• Monte la bisagra superior (3) en el lado
opuesto y desenrosque el eje de la bisagra (4), colocándolo en el otro agujero
roscado de la bisagra, sin olvidar
montar el casquillo de la puerta (13).
• Ponga la tapa (1) de la bisagra superior.
• Coloque la puerta del compartimento
superior (5) sin olvidar colocar los
casquillos (12) y atornille la bisagra
intermedia (6).
• Coloque la puerta del compartimento
inferior (7) sin olvidar el casquillo (11).
• Monte la bisagra inferior (16) en el lado
opuesto, atornillándola a la vez que la
rejilla de ventilación inferior (18) girada.
• Atornille en el otro lado la rejilla (18) y
coloque la tapa inferior (9).
9000133602.qxd 02/02/06 9:26 Page 14
15
pt
Eliminação e remoção
dos aparelhos usados
Eliminação do
aparelho usado
Os aparelhos usados levam materiais
que podem ser recuperados, entregando
o aparelho para esse efeito num centro
oficial de recolha ou recuperação de
materiais recicláveis.
Antes de deitar fora o seu aparelho
usado e de o substituir por outro
novo, deve inutilizá-lo:
• Extraia a ficha do aparelho da tomada
de corrente.
• Corte o fio de ligação do aparelho e
retire-o em conjunto com a ficha.
• Desmonte os fechos ou as fechaduras
da porta ou inutilize-os, a fim de impedir
que as crianças, ao brincar com a
unidade, possam ficar fechadas dentro
dela e corram perigo de morte (asfixia).
Todos os aparelhos frigoríficos e
congeladores contêm gases isolantes e
refrigerantes, que exigem um tratamento
e uma eliminação específicos. Preste
atenção para que as tubagens do
circuito de frio do seu aparelho não
sofram danos nem estragos antes de o
ter entregue no respectivo Centro Oficial
de recolha.
Conselhos para a
eliminação da embalagem
Não deixe que as crianças brinquem
com o material da embalagem ou parte
dos seus elementos. O aparelho não é
nenhum brinquedo! Há perigo de asfixia
por causa dos cartões e das lâminas de
plástico!
O seu novo aparelho está protegido
durante o transporte até sua casa por
uma embalagem. Todos os materiais
usados na embalagem são respeitosos
para com o ambiente e podem ser
reciclados ou reutilizados.
Contribua activamente para a protecção
do ambiente insistindo nuns métodos de
eliminação e recuperação dos materiais
de embalagem respeitosos para com o
ambiente.
O seu Distribuidor ou a sua Câmara
Municipal terão todo o gosto em informálo sobre as maneiras e as possibilidades
mais eficazes e actuais para a
eliminação respeitosa para com o
ambiente destes materiais.
Este aparelho está marcado em
comformidade com a Directiva
2002/96/CE relativa aos resíduos de
equipamentos eléctricos e electrónicos
(waste electrical and electronic
equipment - WEEE).
A directiva establece o quadro para a
criação de um sistema de recolha e
valorização dos equipamentos usados
válido em todos os Estados Membros da
União Europeia.
Conselhos de
segurança e
advertências de
carácter geral
Leia e observe com atenção as
presentes instruções de uso, bem como
todas as informações adicionais que
acompanham o aparelho. Guarde as
instruções de uso para qualquer
consulta ou para um eventual
proprietário posterior.
9000133602.qxd 02/02/06 9:26 Page 15
16
pt
O aparelho foi concebido para
• o uso exclusivo no âmbito doméstico,
• a refrigeração e congelação de
comida.
Em caso de utilização para fins
industriais, deverão ser tomadas em
conta as normas e disposições
correspondentes.
Atenção!
Efectue a instalação e a ligação do
aparelho à rede eléctrica, em
conformidade com as instruções de
montagem anexas.
Se o aparelho estiver danificado ou
estragado, não deverá ser colocado em
funcionamento. Em caso de dúvida,
consulte o distribuidor ao qual comprou
o aparelho.
Perigo de lesões
Não danifique as peças e elementos
componentes do circuito de frio, por
exemplo, perfurando os tubos do agente
refrigerante com objectos pontiagudos,
dobrando os tubos ou raspando os
revestimentos das superfícies, etc. A
saída em jacto do agente refrigerante
pode provocar lesões nos olhos ou fazer
com que ele se inflame.
Em caso de emergência
• Enxagúe os olhos com muita água;
avise um médico.
• Mantenha o aparelho longe de faíscas
de ignição ou fontes de fogos.
• Extraia o fio de ligação da tomada de
corrente. Areje o recinto a fundo
durante vários minutos.
Perigo de explosão
Guarde as bebidas com um alto grau
alcoólico em recipientes com fecho
hermético; além disso, devem ser
sempre colocadas em posição vertical.
Não guarde produtos combinados com
agentes ou gases propelentes
(aplicadores de nata, sprays) nem
materiais explosivos no aparelho.
Aviso
• Tente não obstruir as grelhas de
arejamento da estrutura do frigorífico.
• Não utilize dispositivos mecânicos
nem qualquer outro meio de
aceleração do processo de
descongelação que não sejam os
recomendados pelo fabricante.
• Tente não danificar o circuito de
arrefecimento.
• Utilize sempre para o
frigorífico/congelador o tipo de
componentes eléctricos internos
recomendado pelo fabricante.
Familiarizando-se
com a unidade
As presentes Instruções de serviço são
válidas para diferentes modelos de
aparelho; por isso, pode acontecer que
se descrevam pormenores e
características de equipamento que não
concordem com as do seu aparelho
concreto.
9000133602.qxd 02/02/06 9:26 Page 16
17
pt
Figura
Q
1 Reservatório para gelo
2 Selector de temperatura e luz
interior
3 Prateleira de metal
4 Caixa para carne
5 Aparadeira para água de
descongelação
6 Prateleira
7 Gaveta para legumes
8 Prateira
9 Prateleiras grandes
10 Vedante da porta
22 Interruptor de congelação (Fig E)
A Zona de congelação
(= Congelador)
B Zona de refrigeração
(= Frigorifico)
Classes climáticas Máxima temperatura
ambiente admissível
A classe climática de cada aparelho
consta da placa de características do
mesmo e serve de referência para saber
dentro de que bandas de temperatura
ambiente pode funcionar.
Classe climática Temperatura do
ambiente admissível
SN +10 °C a 32 °C
N +16 °C a 32 °C
ST
T
Arejamento
Figura
E
O ar aquecido na parede posterior do
aparelho deve poder escapar livremente.
Caso contrário, o aparelho terá que
aumentar o seu desempenho, dando
lugar a um consumo de energia eléctrica
elevado e inútil. Por essa razão será
preciso prestar uma atenção muito
especial para que as aberturas de
ventilação e arejamento nunca estejam
obstruídas.
Capacidade útil
As indicações sobre capacidade útil
estão indicadas na placa de
características do seu aparelho.
Ligação do aparelho /
Colocação em
funcionamento /
Ajuste da temperatura
Limpe o aparelho antes de o colocar
pela primeira vez em funcionamento.
Ligação do aparelho
A tomada de corrente deve ser
livremente acessível. Ligue a unidade a
uma rede eléctrica de corrente alternada
de 220-240 V (N/SN), 220-230 V (ST)/50
Hz através de uma tomada de corrente
instalada de forma regulamentar e
provida de ligação à terra. A tomada de
corrente deve estar protegida com um
fusível de 10 amperes no mínimo.
9000133602.qxd 02/02/06 9:26 Page 17
+16
+16
°C a 38 °C
°C a 43 °C
18
pt
Nos aparelhos que se destinam a
países fora do continente europeu
deverá comprovar-se se os valores da
tensão de conexão e o tipo de
corrente que constam da placa de
características do aparelho coincidem
com os da rede nacional. A placa de
características do aparelho encontrase no lateral inferior esquerdo. Em
caso de ser necessário substituir a
ficha de ligação à rede eléctrica, isso
só poderá ser levado a cabo por
técnicos especializados da marca.
Atenção!
Não ligue o aparelho em caso algum a
fichas electrónicas de poupança de
energia (por exemplo Ecoboy, Sava
Plug, etc.), nem a rectificadores
inversos que transformam a corrente
contínua em corrente alternada de 230
V (por exemplo, instalações de energia
solar, redes eléctricas de barcos).
Ligação do aparelho
e selecção de
temperatura
Antes de se colocar o aparelho a
funcionar pela primeira vez deve
proceder-se à limpeza da zona interior
(Ver o capítulo «Limpeza»).
Ligar o aparelho
Deslocar o selector de temperatura
(Fig. E) da posição «O». O aparelho
começa a refrigerar.
NOTA:
Se depois de se fechar a porta do
congelador esta não se puder abrir
imediatamente, devem esperar-se dois a
três minutos até que a subpressão
provocada seja compensada.
Regulação de
temperatura
As temperaturas em ambas as zonas
podem ser reguladas através do selector
de temperatura (Fig. E). Os algarismos
mais elevados correspondem a
temperaturas mais baixas nas duas
zonas.
Com o selector de temperatura na
posição «O» a refrigeração está
interrompida; a partir de «1» inicia-se a
refrigeração.
Recomendamos uma regulação
média (ca «2-3»).
Na conservação de
produtos congelados
tomar atenção ao seguinte
Se a temperatura do lugar destinado
para o aparelho descer abaixo dos
+20ºC é necessário accionar o
interruptor de congelação. A sinalização
vermelha estará visível (figura E/22).
Quando se efectua esta operação, a luz
interior permanece acesa em potência
reduzida; com isto manter-se à
temperatura necessária para a
conservação a longo prazo dentro do
compartimento do congelador.
9000133602.qxd 02/02/06 9:26 Page 18
19
pt
Desligar o aparelho e
colocá-lo fora de
funcionamento
Desligar o aparelho
Rodar o selector de temperatura (Fig. E)
para a posição «O», ficando assim a
zona do frigorífico desligada.
Colocar o aparelho fora
de funcionamento
Se o aparelho não for utilizado por longo
período de tempo, deve retirar-se a ficha
da tomada, descongelar e limpar o
aparelho. Deixar a porta aberta.
Armazenamento dos
alimentos
Alterar a disposição
interiores
A posição das prateleiras na zona de
refrigeração pode ser alterada. Para
mudar de posição elas devem ser
puxadas para a frente, baixadas e
depois retiradas para ser em colocadas
na posição pretendida. (Fig. R).
As caixas e a pequena prateleira na
porta (Fig. Q/8) podem ser trocadas
entre si ou ser retiradas do aparelho.
Para se proceder à sua troca levantar os
compartimentos ou prateleiras e mudálos de lugar.
Ao arrumar os alimentos
deve ter-se em conta o
seguinte
• Alimentos e bebidas quentes devem
arrefecer fora do aparelho.
• Arrumar os alimentos sempre que
possível embalados ou bem cobertos.
• Óleo e gordura não devem estar em
contacto com as partes de plástico
nem com a junta da vedação da porta
do aparelho (estes poderão ser
atacados e ficar porosos).
• Não conservar materiais explosivos no
frigorífico.
• Álcool com elevada concentração so
pode ser guardado fechado e com a
embalagem ao alto.
• As partes mais frias na zona de
refrigeração são na parte posterior e
por cima da prateleira mais baixa.
Exemplo para arrumação
Figura Q
Na parte de congelação (A)
congelam-se e armazenam-se alimentos
e prepara-se o gelo.
Nas prateleiras de metal (3) arrumam-
se, de cima para baixo, massas,
alimentos
confeccionados, leite e seus derivados.
No compartimento para carne (4)
arruma-se carne e productos de
salsicharia.
Na prateleira (6)
arruma-se carne e produtos de
salsicharia.
Na gaveta de legumes (7)
legumes, fruta, salada.
Nas caixas da porta (8),
bisnagas e pequenas caixas.
Nas prateleiras (9) garrafas grandes.
9000133602.qxd 02/02/06 9:26 Page 19
20
pt
Sectores de frio na zona
de refrigeração
Devido à circulação de ar, resultam
áreas com diferente intensidade de frio
na zona de refrigeração.
A área para alimentos sensíveis situase, conforme o modelo, completa-mente
em baixo, entre a seta lateral gravada e
a prateleira de vidrio imediatamente
abaixo (Fig. !1/1 e 2), ou entre as duas
setas (Fig. !2/1 e 2).
Ideal para a conservaçao de carne,
peixe, salsichas, misturas para saladas,
etc.
Congelar e
armazenar alimentos
e preparar gelo
Ao comprar-se alimentos
congelados deve
observar-se o seguinte
• Verifique se a embalagem não está
violada.
• A data limite de conservação não pode
ser ultrapassada.
• A indicação de temperatura da arca do
supermercado deverá indicar -18ºC ou
se possível uma temperatura ainda
mais baixa.
• Comprar os alimentos congelados em
último lugar, transportá-los
rapidamente para casa embrulhados
em papel de jornal ou dentro de uma
mala térmica e arrumá-los no
congelador.
Embalar alimentos
Se desejar congelar alimentos
comprados frescos, estes devem ser de
excelente qualidade. Embalar os
alimentos de forma hermética, a fim
destes não perderem sabor ou não
secarem.
Materiais indicados para a
embalagem: Folhas de plástico
transparente, folhas tubulares de
polietileno, folhas de alumínio e caixas
próprias para congelação. Estes
produtos são correntes no mercado.
Materiais não indicados para a
embalagem:
Papel de embalagem, papel vegetal
(pergaminho), celofane, sacos de lixo e
sacos de compras já usados.
Colocar os alimentos na embalagem,
fazer expulsão total do ar e fechar a
embalagem hermeticamente.
São próprios para fechar:
Anéis de borracha, clips de plástico,
cordel para embalagens, fitas colantes
resistentes a baixas temperaturas ou
material semelhante. Os sacos de
plástico em folhas tubulares de
polietileno podem ser fechados com um
aparelho próprio para fechar sacos de
plástico.
Antes de colocar alimentos no
congelador deve identificar o conteúdo
de embalagem bem como marcar-lhes a
data de armazenamento no congelador.
9000133602.qxd 02/02/06 9:26 Page 20
21
pt
Capacidade de
congelação
Na chapa de características
encontrará indicações sobre a
capacidade máx. de congelação,
segundo a Norma actual.
A capacidade máxima de congelação
de alimentos frescos em 24 h,
(distribuídos sobre as grelhas
congeladoras), indica-se na placa de
características (em Kg/24h),
ver figura !0.
Os alimentos a congelar devem ser
colocados no congelador com a sua
base maior assente no fundo do
congelador.
Deverá tomar-se em atenção que
alimentos já congelados e alimentos
frescos a congelar não podem estar em
contacto.
Regular o selector de
temperaturas e ligar o
interruptor do congelador
Ao introducir produtos frescos colocar o
selector de temperaturas numa posição
intermédia (ca.3).
Nessa posição poderá congelar até 1,5
kg de alimentos. Para maiores quantida
des, accionar adicionalmente o
interruptor de congelação (Fig. E/22) Premir o interruptor-a marca vermelha
fica visivel.
Passadas 24 horas após a introdução
dos alimentos, está terminado o
processo de congelamento e o
interruptor de congelamento pode ser
novamente desligado.
Ao introduzir os
alimentos congelados,
tomar atenção
Productos alimentares já congelados
não devem entrar em contacto com
outros a congelar.
Na conservação de
produtos congelados
tomar atenção ao
seguinte
Se a temperatura do lugar destinado
para o aparelho descer abaixo dos
+20ºC é necessário accionar o
interruptor de congelação. A sinalização
vermelha estará visíve (figura E/22).
Quando se efectua esta operação, a luz
interior permanece acesa em potência
reduzida; com isto manter-seà
temperatura necessária para a
conservação a longo prazo dentro do
compartimento do congelador.
Tempo de armazenamento
A fim de se evitarem diminuições na
qualidade dos alimentos congelados é
importante que a duração máxima de
congelação não seja ultrapassada. O
tempo de armazenamento depende do
tipo dos alimentos.
À temperatura de -18ºC podem manterse congelados durante 2 meses peixe,
enchidos, alimentos pré-cozinhados e
massas, queijo, aves e carne até 4
meses e legumes e fruta até 6 meses.
9000133602.qxd 02/02/06 9:26 Page 21
22
pt
Descongelação de
alimentos
Segundo o tipo e a utilização pode
preferir-se uma das seguintes
possibilidades:
À temperatura ambiente no frigorífico
no forno eléctrico,
com/sem ventilador de ar quente,
no aparelho de micro-ondas.
Os alimentos já descongelados podem
voltar a ser congelados se o peixe e a
carne não estiverem mais de um dia e
os outros alimentos mais de 3 dias com
temperaturas superiores a 3ºC.
De contrário, se o sabor, cheiro e
aspecto se mantiverem sem alteração,
só voltar a congelar os alimentos depois
de cozinhados.
Neste caso não aproveitar ao máximo o
prazo de congelação.
Preparar gelo
Figura U
Coloque a geleira para cubos de gelo
com 3/4 da suaz capacidade máxima de
água sobre a base do congelador. Os
cubos de gelo podem depois ser
facilmente retirados, devendo para isso
torcer-se a geleira levemente.
Descongelação
Frigorífico
A zona de refrigeração descongela
automáticamente. A água proveniente
da descongelação, é captada na
aparadeira (Fig. I/7), conduzida para a
máquina de frio e acaba aí por se
evaporar.
Manter a aparadeira e o furo de
passagem (Fig. I/19) sempre limpos
para que a água da descongelação
possa correr sem impedimentos.
Congelador
O congelador (Fig. Q/A) não
descongela automaticamente, porque os
alimentos congelados não podem
descongelar. A camada de gelo piora a
transmissão de frio aos alimentos a
congelar e faz aumentar o consumo de
energia.
Raspar a camada de gelo
Para remoção da camada de gelo deve
usar-se uma raspadeira. O
compartimento de congelação não pode
de modo algum ser danificado e por isso
não podem utilizar-se objectos metálicos
pontiagudos ou com arestas vivas.
Descongelar a camada de gelo
Se no congelador se tiver formado uma
forte camada de gelo, esta deve ser
descongelada.
Se houver ainda alimentos no
congelador, liga o interruptor de
congelação (Fig. E/22) cerca de 4 horas
antes de descongelar, de modo a que
eles atingam uma temperatura muito
baixa.
Deverá actuar do seguinte modo:
• Retirar os alimentos, embrulhá-los
bem em papel de jornal e guardá- los
num local fresco.
• Rodar o selector de temperatura
(Fig. Q/2) para «O» ou retirar a ficha
da tomada.
• Deverá ter em conta que o selector de
temperatura não deve ter qualquer
contacto com a água.
• Deixar a porta aberta e com o auxílio
de um pano ou de uma esponja retirar
a água.
9000133602.qxd 02/02/06 9:26 Page 22
23
pt
• Limpar bem o congelador, eliminando
toda a humidade, voltar a ligar o
aparelho e arrumar novamente os
alimentos.
Ajudas na descongelação
Para acelerar o processo de
descongelação, poderá colocar uma
panela de água quente sobre uma das
grelhas de congelação.
Nunca colocar, dentro do aparelho,
aquecedores eléctricos, velas ou
candeeiros a petróleo, para ajudar na
descongelação.
Cuidado com a utilização de sprays
descongelantes, pois estes podem
formar gases explosivos, conter
diluentes, que danificam as peças de
plástico, ou combustíveis, ou, ainda, ser
prejudiciais à saúde ou provocar
corrosão.
Nunca raspar o gelo com objectos
metálicos aguçados, pois estes
podem danificar as grelhas de
congelação, que poderão, depois,
criar ferrugem. Poderá, ainda,
perfurar as tubagens do circuito de
frio, cujo elemento refrigerador, ao
libertar-se, pode provocar ferimentos
nos olhos ou mesmo inflamar-se.
Limpeza
Antes da limpeza deve, basicamente,
retirar-se a ficha da tomada ou
desligar o fusível.
Para limpeza de todo o aparelho é
indicada a utilização de água morna com
detergente, exceptuando-se, no entanto,
o vedante da porta. Não são indicados
produtos de limpeza abrasivos ou ácidos
nem diluentes. O vedante da porta
(Fig. Q/10) deve ser lavado unicamente
com água limpa, devendo ser depois
bem seco.
Deverá ter em atenção de que o selector
de temperatura (Fig. Q/2) não seja
molhado pela água da limpeza.
As paredes exteriores podem
basicamente ser tratadas com um
produto para limpeza de pinturas. Neste
caso a porta deve ser mantida fechada
para que os produtos de limpeza de
tintas não atinjam as partes de plástico
interiores.
Sugestões para
poupança de energia
• Montar o aparelho num local fresco e
bem arejado, protegê-lo da acção
directa dos raios solares e não o
instalar num local próximo de uma fonte
irradiadora de calor (irradiador, etc.).
• Os alimentos quentes só devem ser
colocados no aparelho depois de
arrefecerem.
• Para se descongelar alimentos estes
devem primeiro ser colocados na zona
de refrigeração. Assim, aproveita o frio
que se encontra nos alimentos para
arrefecimento dos alimentos na zona
de refrigeração.
• Descongelar o congelador se se notar
que se formou uma camada de gelo.
Uma camada de gelo espessa piora a
transmissão de frio aos alimentos e
provoca o aumento do consumo de
energia.
• Para carregar ou retirar alimentos, a
porta do aparelho deve manter-se
aberta o mínimo espaço de tempo
possível. Quanto menos tempo a porta
estiver aberta, mais reduzida é a
formação de gelo no congelador.
9000133602.qxd 02/02/06 9:26 Page 23
24
pt
Como eliminar pequenas avarias
Antes de pedir a comparência da Assistência Técnica deverá controlar se, face
aos exemplos apontados a seguir, não será possível V. eliminar a avaria.
Em caso de desejar algumas explicações, os custos totais com a desloção do
técnico devem ser integralmente suportados pelo cliente.
Causas Possíveis
- Ou o aparelho não está bem fixo, ou algum objecto
estranho ficou preso na máquina de frio.
- Uma peça na parte posterior do aparelho não pode
vibrar livremente e toca o aparelho ou a parede, pelo
que essa peça deve ser dobrada cuidadosamente.
- A lâmpada está fundida. Desligue a tomada de
corrente, retire a tampa (Fig. O). Coloque uma
làmpada nova de 15W, max. 220-240V, casquilho E14
- O interruptor da luz (Fig. T/1) está preso. Controlar
se o mesmo se pode mover. Se não for possível
movê-lo chame a Assistência Técnica.
- O selector de temperatura (Fig. O/3) está na posição
«O».
- O selector de temperatura está colocado para uma
temperatura demasiado baixa.
- O interruptor de congelação não foi ligado após a
introdução dos alimentos frescos. (Fig. E/22).
- A porta foi aberta muitas vezes.
- Foi colocada uma grande quantidade de alimentos na
zona de refrigerar.
- O congelador tem uma camada de gelo muito
espessa.
- O dispositivo de ventilação está tapado.
- Existe um corpo estranho preso entre a máquina de
frio e a parede.
- A ficha não está bem fixada na tomada.
- O fusível saltou.
- O selector de temperatura (Fig. Q/2) está na posição
«O».
Avaria
Face a ruídos anormais:
Se a eliminação da zona
de frio não funciona:
Na zona de refrigeração o
frio é exagerado:
A potência de
refrigeração vai
diminuindo:
O aparelho não produz
frio:
9000133602.qxd 02/02/06 9:26 Page 24
25
pt
como eliminar
pequenas avarias
Se a avaria não puder ser eliminada
mesmo seguindo os conselhos
apresentados, deverá chamar-se a
Assistência Técnica.
Não faça mais quaisquer outros
trabalhos, em especial na parte eléctrica
do aparelho.
Não abra a porta frequentemente e sem
necessidade, a fim de não haver perda
de frio para o exterior.
Assistência Técnica
Chapa de características:
Ao chamar a Assistência Técnica deverá
indicar o número do aparelho
Figura !0/23 e o número FD (Data de
Fabrico). Figura !0/24)
Estas indicações constam da chapa de
características, em baixo à esquerda no
aparelho.
Antes de começar a ler estas instruções,
queira desdobrar as ultimas páginas
com ilustrações.
Instalação
• O seu aparelho combinado deve ser
instalado num local seco e arejado.
Num ambiente húmido, a humidade
relativa do ar condensar-se-ia sobre
as paredes do aparelho.
• Se instalar o aparelho junto de uma
fonte de calor ou de um outro
frigorífico, deverá manter uma
distância mínima ou intercalar uma
placa isoladora:
Distância mínima em relação a
Fogões eléctricos 3 cm.
Fogões a óleo ou a carvão 30 cm.
Frigoríficos 2 cm.
• O ar aquecido na parte posterior do
aparelho deve poder circular
livremente. Por isso, não tapar o
intervalo de ventilação relativamente à
parede ou a grelha de ventilação.
• O aparelho deve estar bem fixo e
nivelado.
As irregularidades do chão podem ser
compensadas mediante regulação dos
pés do aparelho, fig W. 2 rodas na
parte posterior facilitam a inserção do
aparelho no nicho.
Ligações
• Ligar o aparelho apenas à corrente
alterna 220-240 V (SN/N), 220-230 V
(ST) (50Hz) com fusíveis de 16
amperes, através de uma tomada com
isolamento e instalada seguindo as
normas.
A nossa contribução para a protecção
do meio ambiente - usamos papel de
«recycling».
9000133602.qxd 02/02/06 9:26 Page 25
26
pt
Mudança do sentido
de abertura das portas
Fig. !3
• Retire a tampa inferior (9) e
desaparafuse o parafuso da grelha de
arejamento inferior (18).
• Desaparafuse a dobradiça inferior
(16), terminando de desmontar a
grelha de arejamento inferior (18).
• Desaparafuse o eixo da dobradiça
inferior (17) e coloque-o no outro
orifício roscado da dobradiça
• Desmonte a porta do compartimento
inferior (7).
• Desaparafuse a dobradiça central (6)
e retire a porta do compartimento
superior (5).
• Retire os tampões de plástico (8) do
lado oposto (duas peças) e coloque-os
pressionando-os nos orifícios da
dobradiça central retirada.
• Desmonte a tampa (1) da dobradiça
superior e desaparafuse a dobradiça
superior (3).
• Desmonte a tampa (2) e coloque-a
nos orifícios que ficaram livres da
dobradiça superior retirada.
• Monte a dobradiça superior (3) no lado
oposto e desenrosque o eixo da
dobradiça (4), colocando-o no outro
orifício roscado da dobradiça, sem se
esquecer de montar o casquilho da
porta (13).
• Coloque a tampa (1) da dobradiça
superior.
• Coloque a porta do compartimento
superior (5) sem se esquecer de
colocar os casquilhos (12) e aparafuse
a dobradiça intermédia (6).
• Coloque a porta do compartimento
inferior (7) sem se esquecer do
casquilho (11).
• Monte a dobradiça inferior (16) no lado
oposto, aparafusando-a ao mesmo
tempo que a grelha de arejamento
inferior (18) virada.
• Aparafuse a grelha (18) no outro lado
e coloque a tampa inferior (9).
9000133602.qxd 02/02/06 9:26 Page 26
Loading...
