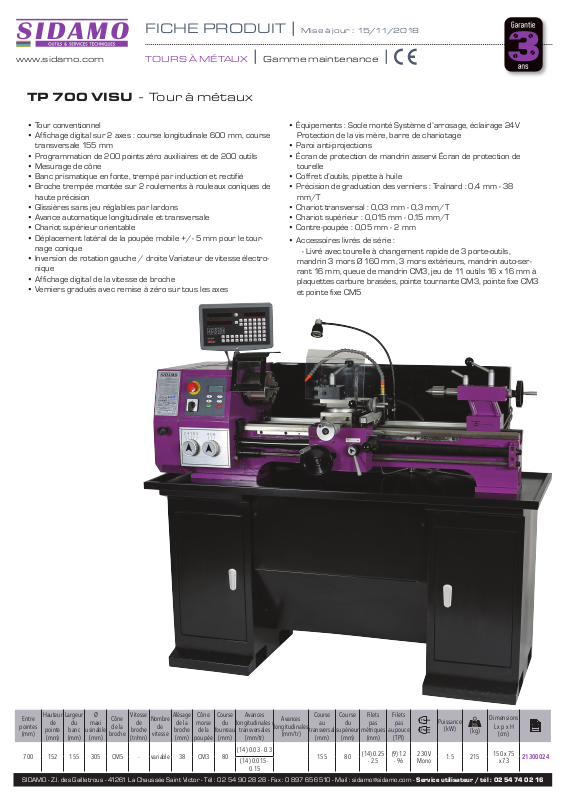

FICHE PRODUIT
| Mise à jour :
21300024
15/11/2018
www.sidamo.com
TOURS À MÉTAUX | Gamme maintenance
TP 700 VISU - Tour à métaux
• Tour conventionnel
• Affichage digital sur 2 axes : course longitudinale 600 mm, course
transversale 155 mm
• Programmation de 200 points zéro auxiliaires et de 200 outils
• Mesurage de cône
• Banc prismatique en fonte, trempé par induction et rectifié
• Broche trempée montée sur 2 roulements à rouleaux coniques de
haute précision
• Glissières sans jeu réglables par lardons
• Avance automatique longitudinale et transversale
• Chariot supérieur orientable
• Déplacement latéral de la poupée mobile +/- 5 mm pour le tournage conique
• Inversion de rotation gauche / droite Variateur de vitesse électronique
• Affichage digital de la vitesse de broche
• Verniers gradués avec remise à zéro sur tous les axes
|
• Équipements : Socle monté Système d’arrosage, éclairage 24V
Protection de la vis mère, barre de chariotage
• Paroi anti-projections
• Écran de protection de mandrin asservi Écran de protection de
tourelle
• Coffret d’outils, pipette à huile
• Précision de graduation des verniers : Traînard : 0,4 mm - 38
mm/T
• Chariot transversal : 0,03 mm - 0,3 mm/T
• Chariot supérieur : 0,015 mm - 0,15 mm/T
• Contre-poupée : 0,05 mm - 2 mm
• Accessoires livrés de série :
- Livré avec tourelle à changement rapide de 3 porte-outils,
mandrin 3 mors Ø 160 mm, 3 mors extérieurs, mandrin auto-serrant 16 mm, queue de mandrin CM3, jeu de 11 outils 16 x 16 mm à
plaquettes carbure brasées, pointe tournante CM3, pointe fixe CM3
et pointe fixe CM5
Course
Course
Filets
Alésage
Cône
Course
Hauteur
de
pointe
(mm)
Largeur
banc
(mm)
Entre
pointes
(mm)
700 152 155 305 CM5 - variable 38 CM3 80
SIDAMO - Z.I. des Gailletrous - 41261 La Chaussée Saint Victor - Tél : 02 54 90 28 28 - Fax : 0 897 656 510 - Mail : [email protected] - Service utilisateur / tél : 02 54 74 02 16
Ø
maxi
du
usinable
(mm)
Cône
de la
broche
Vitesse
de
broche
(tr/mn)
Nombre
de
vitesse
de la
broche
(mm)
morse
de la
poupée
fourreau
du
(mm)
Avances
longitudinales/
transversales
(mm/tr)
(14) 0.03 - 0.3
(14) 0.015 -
0.15
Avances
longitudinales
(mm/tr)
au
transversal
(mm)
155 80
du
supérieur
(mm)
métriques
(14) 0.25
pas
(mm)
- 2.5
Filets
pas
au pouce
(TPI)
(9) 12
- 96
230 V
Mono
Puissance
(kW)
1.5 215
(kg)
Dimensions
L x p x H
(cm)
150 x 75
x 73
21300024
