SICK LFV 330 Operating Manual

D

EN

GB

S

B E T R I E B S A N L E I T U N G

LFV 3 3 0

- k ont a k t l o s e r S c h al t e r

Inhaltsverzeichnis

1 Zu diesem Dokument

1.1 Funktion. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4

1.2 Zielgruppe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4

1.3 Verwendete Symbolik . . . . . . . . . . . . . . . . . . . . . . . .

4

2 Zu Ihrer Sicherheit

2.1 Autorisiertes Personal. . . . . . . . . . . . . . . . . . . . . . . .

5

2.2 Bestimmungsgemäße Verwendung . . . . . . . . . . . . . .

5

2.3 Warnung vor Fehlgebrauch . . . . . . . . . . . . . . . . . . . .

5

2.4 Allgemeine Sicherheitshinweise. . . . . . . . . . . . . . . . .

5

2.5 Sicherheitskennzeichen am Gerät . . . . . . . . . . . . . . .

6

2.6 CE-Konformität. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6

2.7 Sicherheitshinweise für Ex-Bereiche . . . . . . . . . . . . .

6

3 Produktbeschreibung

3.1 Aufbau. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7

3.2 Arbeitsweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8

3.3 Bedienung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

9

3.4 Lagerung und Transport . . . . . . . . . . . . . . . . . . . . . .

9

4 Montieren

4.1 Allgemeine Hinweise . . . . . . . . . . . . . . . . . . . . . . . .

10

4.2 Montagehinweise . . . . . . . . . . . . . . . . . . . . . . . . . . .

14

5 An die Spannungsversorgung anschließen

5.1 Anschluss vorbereiten. . . . . . . . . . . . . . . . . . . . . . . .

17

5.2 Anschlussschritte . . . . . . . . . . . . . . . . . . . . . . . . . . .

17

5.3 Anschlussplan Einkammergehäuse . . . . . . . . . . . . . .

18

6 In Betrieb nehmen

6.1 Allgemein. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

21

6.2 Bedienelemente . . . . . . . . . . . . . . . . . . . . . . . . . . . .

21

6.3 Funktionstabelle . . . . . . . . . . . . . . . . . . . . . . . . . . . .

22

7 Instandhalten und Störungen beseitigen

7.1 Wartung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

24

7.2 Störungen beseitigen . . . . . . . . . . . . . . . . . . . . . . . .

24

7.3 Elektronik austauschen . . . . . . . . . . . . . . . . . . . . . . .

25

7.4 Das Gerät reparieren . . . . . . . . . . . . . . . . . . . . . . . .

25

8 Ausbauen

8.1 Ausbauschritte . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

26

8.2 Entsorgen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

26

9 Anhang

9.1 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . .

27

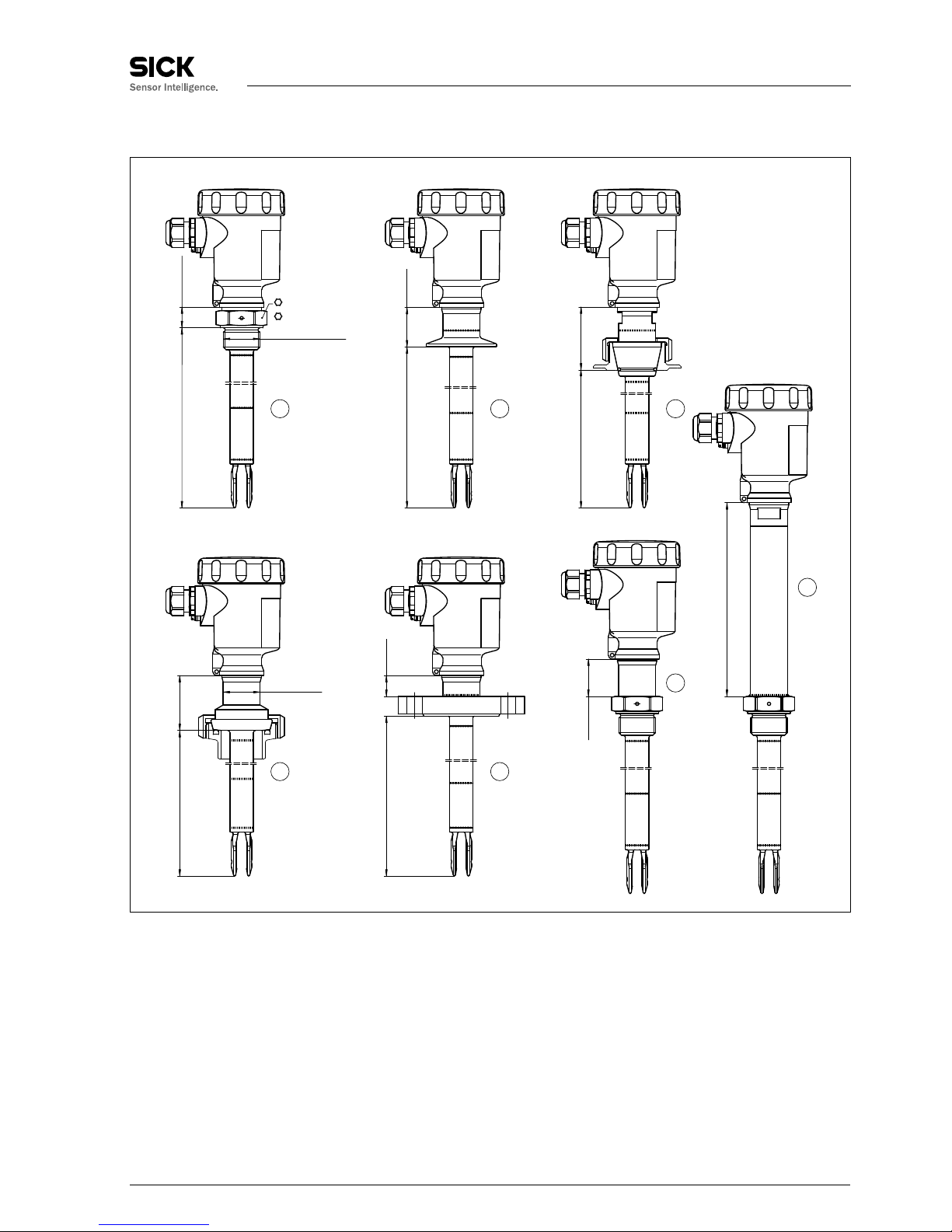

9.2 Maße. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

34

2 LFV 330 • - kontaktloser Schalter

Inhaltsverzeichnis

35914-DE-091125

Ergänzende Dokumentation

Information:

Je nach bestellter Ausführung gehört ergänzende Dokumentation zum
Lieferumfang. Diese finden Sie im Kapitel "Produktbeschreibung".

Anleitungen für Zubehör und Ersatzteile

Tipp:

Für den sicheren Einsatz und Betrieb Ihres LFV 330 bieten wir
Zubehör und Ersatzteile an. Die zugehörigen Dokumentationen sind:

l 36051 - Elektronikeinsatz LFV Serie 300
l 36053 - Arretierverschraubung für LFV 330, druckloser Betrieb
l 36054 - Arretierverschraubung für LFV 330, Druckbereich: -

1 … 16 bar

l 36055 - Arretierverschraubung für LFV 330, Druckbereich: -

1 … 64 bar

LFV 330 • - kontaktloser Schalter 3

Inhaltsverzeichnis

35914-DE-091125

1 Zu diesem Dokument

1.1 Funktion

Die vorliegende Betriebsanleitung liefert Ihnen die erforderlichen
Informationen für Montage, Anschluss und Inbetriebnahme sowie

wichtige Hinweise für Wartung und Störungsbeseitigung. Lesen Sie
diese deshalb vor der Inbetriebnahme und bewahren Sie sie als
Produktbestandteil in unmittelbarer Nähe des Gerätes jederzeit
zugänglich auf.

1.2 Zielgruppe

Diese Betriebsanleitung richtet sich an ausgebildetes Fachpersonal.
Der Inhalt dieser Anleitung muss dem Fachpersonal zugänglich

gemacht und umgesetzt werden.

1.3 Verwendete Symbolik

Information, Tipp, Hinweis

Dieses Symbol kennzeichnet hilfreiche Zusatzinformationen.

Vorsicht: Bei Nichtbeachten dieses Warnhinweises können
Störungen oder Fehlfunktionen die Folge sein.

Warnung: Bei Nichtbeachten dieses Warnhinweises kann ein Perso-
nenschaden und/oder ein schwerer Geräteschaden die Folge sein.
Gefahr: Bei Nichtbeachten dieses Warnhinweises kann eine erns-
thafte Verletzung von Personen und/oder eine Zerstörung des Gerätes
die Folge sein.

Ex-Anwendungen

Dieses Symbol kennzeichnet besondere Hinweise für Ex-Anwendun­gen.

l Liste

Der vorangestellte Punkt kennzeichnet eine Liste ohne zwingende
Reihenfolge.

à Handlungsschritt

Dieser Pfeil kennzeichnet einen einzelnen Handlungsschritt.

1 Handlungsfolge

Vorangestellte Zahlen kennzeichnen aufeinander folgende Hand­lungsschritte.

4 LFV 330 • - kontaktloser Schalter

1 Zu diesem Dokument

35914-DE-091125

2 Zu Ihrer Sicherheit

2.1 Autorisiertes Personal

Sämtliche in dieser Betriebsanleitung beschriebenen Handhabungen
dürfen nur durch ausgebildetes und vom Anlagenbetreiber autorisier­tes Fachpersonal durchgeführt werden.

Bei Arbeiten am und mit dem Gerät ist immer die erforderliche
persönliche Schutzausrüstung zu tragen.

2.2 Bestimmungsgemäße Verwendung

Der LFV 330 ist ein Sensor zur Grenzstanderfassung.

Detaillierte Angaben zum Einsatzbereich finden Sie im Kapitel

"Produktbeschreibung".

Die Betriebssicherheit des Gerätes ist nur bei bestimmungsgemäßer
Verwendung entsprechend den Angaben in der Betriebsanleitung
sowie in den evtl. ergänzenden Anleitungen gegeben.

Eingriffe über die in der Betriebsanleitung beschriebenen Hand-

habungen hinaus dürfen aus Sicherheits- und Gewährleistungsgrün­den nur durch vom Hersteller autorisiertes Personal vorgenommen
werden. Eigenmächtige Umbauten oder Veränderungen sind aus­drücklich untersagt.

2.3 Warnung vor Fehlgebrauch

Bei nicht sachgerechter oder nicht bestimmungsgemäßer Verwen­dung können von diesem Gerät anwendungsspezifische Gefahren
ausgehen, so z. B. ein Überlauf des Behälters oder Schäden an
Anlagenteilen durch falsche Montage oder Einstellung.

2.4 Allgemeine Sicherheitshinweise

Das Gerät entspricht dem Stand der Technik unter Beachtung der
üblichen Vorschriften und Richtlinien. Durch den Anwender sind die
Sicherheitshinweise in dieser Betriebsanleitung, die landesspezifi-

schen Installationsstandards sowie die geltenden Sicherheitsbestim­mungen und Unfallverhütungsvorschriften zu beachten.

Das Gerät darf nur in technisch einwandfreiem und betriebssicheren
Zustand betrieben werden. Der Betreiber ist für den störungsfreien
Betrieb des Gerätes verantwortlich.

Der Betreiber ist ferner verpflichtet, während der gesamten Einsatz-

dauer die Übereinstimmung der erforderlichen Arbeitssicherheits­maßnahmen mit dem aktuellen Stand der jeweils geltenden Regel­werke festzustellen und neue Vorschriften zu beachten.

LFV 330 • - kontaktloser Schalter 5

2 Zu Ihrer Sicherheit

35914-DE-091125

2.5 Sicherheitskennzeichen am Gerät

Die auf dem Gerät angebrachten Sicherheitskennzeichen und ­hinweise sind zu beachten.

2.6 CE-Konformität

Dieses Gerät erfüllt die gesetzlichen Anforderungen der zutreffenden
EG-Richtlinien. Mit der Anbringung des CE-Zeichens bestätigen wir
die erfolgreiche Prüfung.

2.7 Sicherheitshinweise für Ex-Bereiche

Beachten Sie bei Ex-Anwendungen die Ex-spezifischen Sicherheits­hinweise. Diese sind Bestandteil der Betriebsanleitung und liegen
jedem Gerät mit Ex-Zulassung bei.

6 LFV 330 • - kontaktloser Schalter

2 Zu Ihrer Sicherheit

35914-DE-091125

3 Produktbeschreibung

3.1 Aufbau

Der Lieferumfang besteht aus:

l Grenzstandsensor LFV 330
l Dokumentation

- Dieser Betriebsanleitung

- Ex-spezifischen "Sicherheitshinweisen" (bei Ex-Ausführun-

gen)

- Ggf. weiteren Bescheinigungen

Der LFV 330 besteht aus den Komponenten:

l Gehäusedeckel
l Gehäuse mit Elektronik
l Prozessanschluss mit Schwinggabel

1

2

3

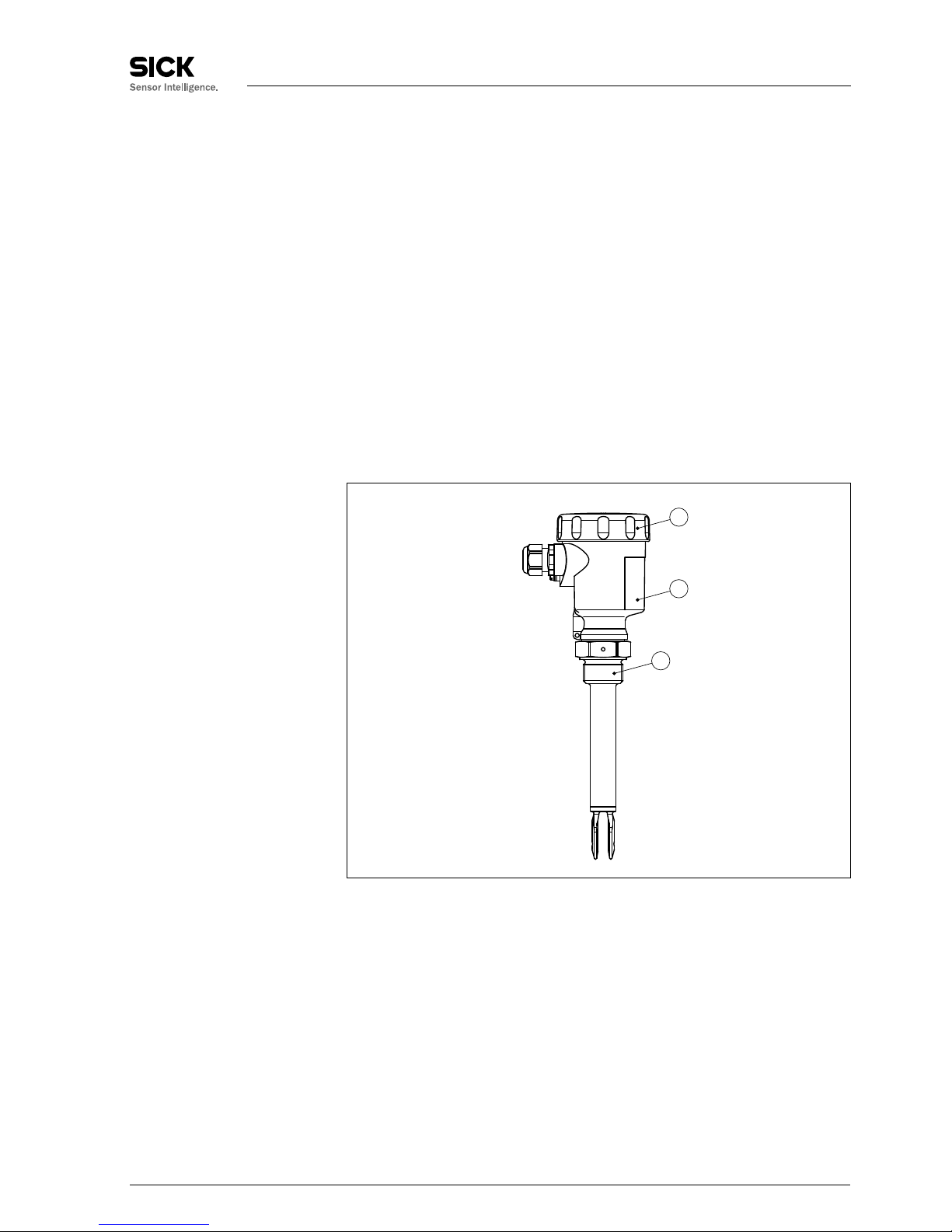

Abb. 1: LFV 330 mit Kunststoffgehäuse
1 Gehäusedeckel

2 Gehäuse mit Elektronik
3 Prozessanschluss

Das Typschild enthält die wichtigsten Daten zur Identifikation und zum
Einsatz des Gerätes:

l Artikelnummer
l Seriennummer
l Technische Daten
l Artikelnummern Dokumentation

Lieferumfang

Komponenten

Typschild

LFV 330 • - kontaktloser Schalter 7

3 Produktbeschreibung

35914-DE-091125

Zusätzlich zum Typschild außen am Gerät finden Sie die Serien­nummer auch im Inneren des Gerätes.

3.2 Arbeitsweise

Der LFV 330 ist ein Grenzstandsensor mit Schwinggabel zur
Grenzstanderfassung.

Er ist konzipiert für industrielle Einsätze in allen Bereichen der
Verfahrenstechnik und kann in Flüssigkeiten eingesetzt werden.

Typische Anwendungen sind Überlauf- und Trockenlaufschutz. Die

kleine Schwinggabel gestattet den Einsatz in Behältern und Tanks
aller Art. Durch sein einfaches und robustes Messsystem lässt sich
der LFV 330 nahezu unabhängig von den chemischen und physikali­schen Eigenschaften der Flüssigkeit einsetzen.

Er arbeitet auch unter schwierigen Messbedingungen wie Turbulen­zen, Luftblasen, Schaumbildung, Anhaftungen, starken Fremdvibra­tionen oder wechselndem Füllgut.

Funktionsüberwachung

Der Elektronikeinsatz des LFV 330 überwacht über die Frequen­zauswertung kontinuierlich folgende Kriterien:

l Starke Korrosion oder Beschädigung der Schwinggabel
l Ausfall der Schwingung
l Leitungsbruch zum Piezoantrieb

Wird eine Funktionsstörung erkannt oder fällt die Spannungsversor­gung aus, so nimmt die Elektronik einen definierten Schaltzustand an,
d. h. der kontaktlose Schalter öffnet (sicherer Zustand).

Die Schwinggabel wird piezoelektrisch angetrieben und schwingt auf
ihrer mechanischen Resonanzfrequenz von ca. 1200 Hz. Die Piezos
sind mechanisch befestigt und unterliegen somit keinen Temperatur­schockeingrenzungen. Wird die Schwinggabel mit Füllgut bedeckt,
ändert sich die Frequenz. Diese Änderung wird vom eingebauten

Elektronikeinsatz erfasst und in einen Schaltbefehl umgewandelt.

Der LFV 330 ist ein Kompaktgerät, d. h. er kann ohne externe
Auswertung betrieben werden. Die integrierte Elektronik wertet das
Füllstandsignal aus und stellt ein Schaltsignal zur Verfügung. Mit

diesem Schaltsignal können Sie ein nachgeschaltetes Gerät direkt
betätigen (z. B. eine Warneinrichtung, eine SPS, eine Pumpe etc.).

Die Daten für die Spannungsversorgung finden Sie im Kapitel

"Technische Daten".

Einsatzbereich

Funktionsprinzip

Spannungsversorgung

8 LFV 330 • - kontaktloser Schalter

3 Produktbeschreibung

35914-DE-091125

3.3 Bedienung

Der Schaltzustand des LFV 330 mit Kunststoffgehäuse kann bei
geschlossenem Gehäuse kontrolliert werden (Kontrollleuchte). In der
Grundeinstellung können Füllgüter mit Dichte > 0,7 g/cm³ (0.025 lbs/
in³) detektiert werden. Bei Füllgütern mit niedrigerer Dichte kann das

Gerät angepasst werden.

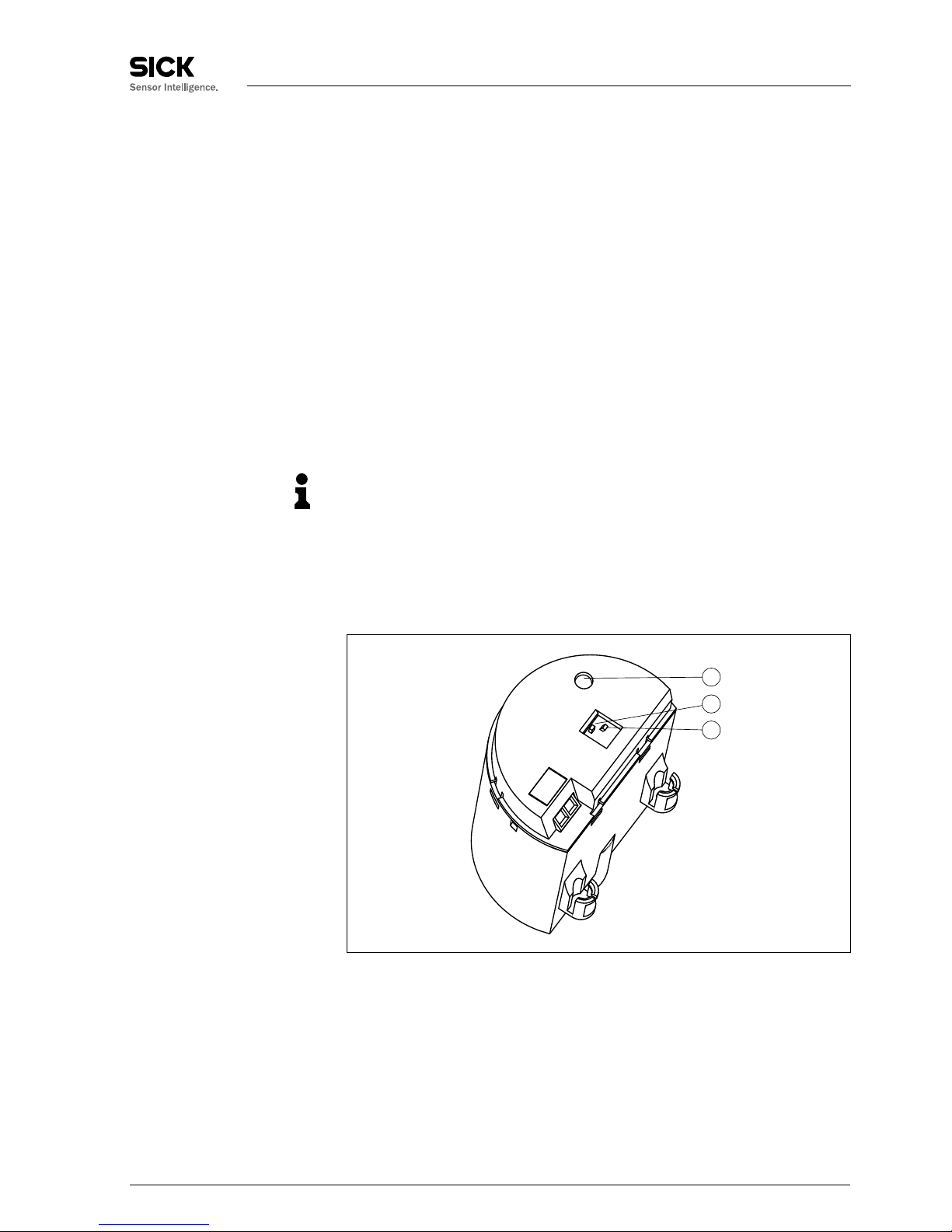

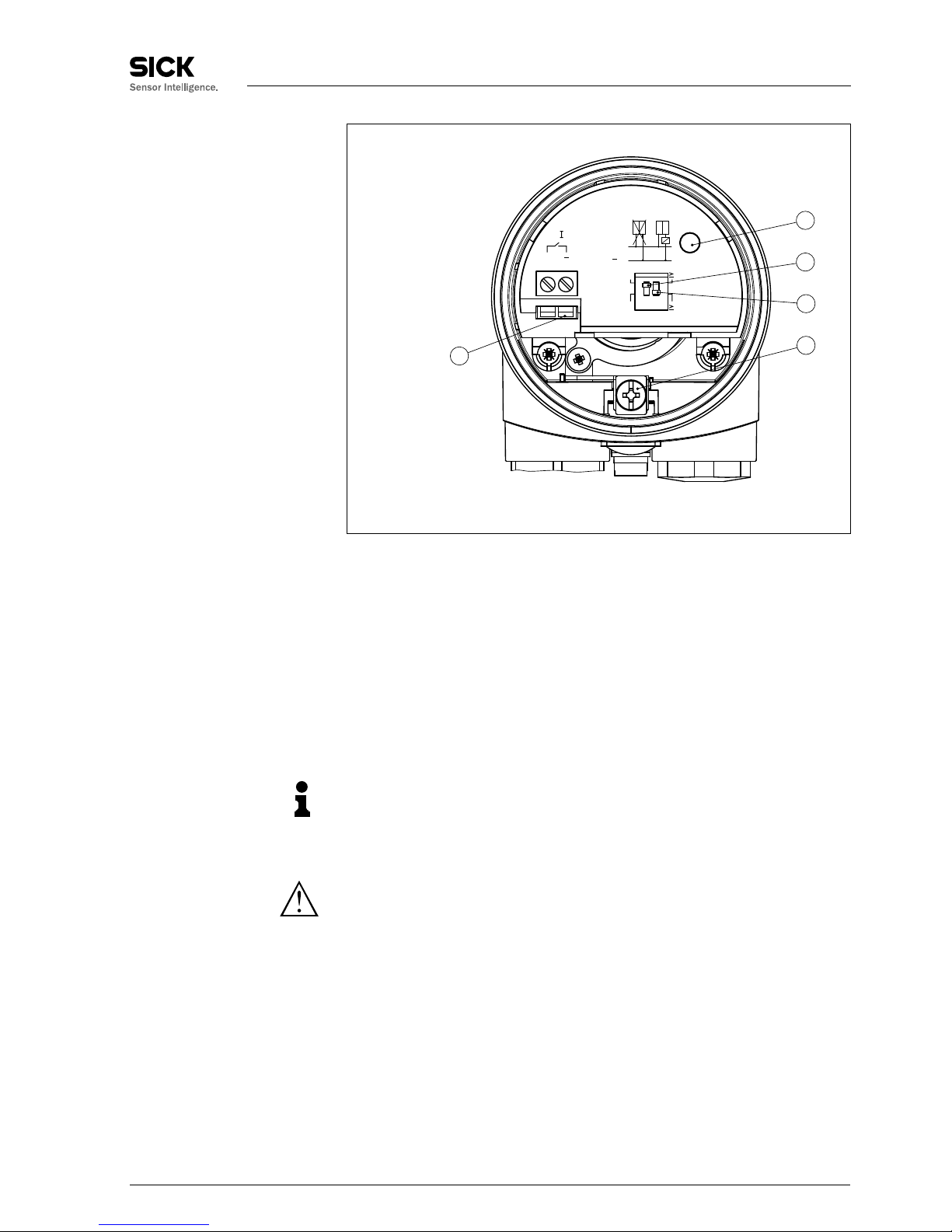

Auf dem Elektronikeinsatz finden Sie folgende Anzeige- und Bedie-

nelemente:

l Kontrollleuchte zur Anzeige des Schaltzustandes (grün/rot)
l DIL-Schalter zur Empfindlichkeitsumschaltung
l Betriebsartenumschaltung zur Wahl des Schaltverhaltens (A/B)

3.4 Lagerung und Transport

Ihr Gerät wurde auf dem Weg zum Einsatzort durch eine Verpackung
geschützt. Dabei sind die üblichen Transportbeanspruchungen durch
eine Prüfung nach DIN EN 24180 abgesichert.

Bei Standardgeräten besteht die Verpackung aus Karton, ist umwelt­verträglich und wieder verwertbar. Der Messfühler kann zusätzlich mit
einer Schutzkappe aus ABS versehen sein. Bei Sonderausführungen
wird zusätzlich PE-Schaum oder PE-Folie verwendet. Entsorgen Sie
das anfallende Verpackungsmaterial über spezialisierte Recyclingbe­triebe.

Der Transport muss unter Berücksichtigung der Hinweise auf der
Transportverpackung erfolgen. Nichtbeachtung kann Schäden am
Gerät zur Folge haben.

Die Lieferung ist bei Erhalt unverzüglich auf Vollständigkeit und

eventuelle Transportschäden zu untersuchen. Festgestellte Trans­portschäden oder verdeckte Mängel sind entsprechend zu behandeln.

Die Packstücke sind bis zur Montage verschlossen und unter
Beachtung der außen angebrachten Aufstell- und Lagermarkierungen

aufzubewahren.

Packstücke, sofern nicht anders angegeben, nur unter folgenden
Bedingungen lagern:

l Nicht im Freien aufbewahren
l Trocken und staubfrei lagern
l Keinen aggressiven Medien aussetzen
l Vor Sonneneinstrahlung schützen
l Mechanische Erschütterungen vermeiden

l Lager- und Transporttemperatur siehe Kapitel "Anhang - Techni-

sche Daten - Umgebungsbedingungen"

l Relative Luftfeuchte 20 … 85 %

Verpackung

Transport

Transportinspektion

Lagerung

Lager- und Transport-

temperatur

LFV 330 • - kontaktloser Schalter 9

3 Produktbeschreibung

35914-DE-091125

4 Montieren

4.1 Allgemeine Hinweise

Stellen Sie sicher, dass sämtliche, im Prozess befindlichen Teile des
Gerätes, insbesondere Sensorelement, Prozessdichtung und Pro-

zessanschluss für die auftretenden Prozessbedingungen geeignet
sind. Dazu zählen insbesondere Prozessdruck, Prozesstemperatur
sowie die chemischen Eigenschaften der Medien.

Die Angaben dazu finden Sie im Kapitel "Technische Daten" bzw. auf
dem Typschild.

Grundsätzlich kann der LFV 330 in jeder beliebigen Lage eingebaut
werden. Das Gerät muss lediglich so montiert werden, dass sich die

Schwinggabel auf Höhe des gewünschten Schaltpunktes befindet.

Die Schwinggabel hat seitlich Markierungen (Einkerbungen), die den
Schaltpunkt bei senkrechtem Einbau kennzeichnen. Der Schaltpunkt
bezieht sich auf das Füllgut Wasser bei Grundeinstellung des
Dichteschalters ≥ 0,7 g/cm³ (0.025 lbs/in³). Achten Sie beim Einbau

des LFV 330 darauf, dass sich diese Markierung auf der Höhe des
gewünschten Schaltpunktes befindet. Beachten Sie, dass sich der

Schaltpunkt des Gerätes verschiebt, wenn das Füllgut eine von
Wasser abweichende Dichte hat - Wasser 1 g/cm³ (0.036 lbs/in³). Bei
Füllgütern < 0,7 g/cm³ (0.025 lbs/in³) und > 0,5 g/cm³ (0.018 lbs/in³) ist
der Dichteschalter auf ≥ 0,5 g/cm³ einzustellen.

Beachten Sie, dass Schäume mit einer Dichte > 0,45 g/cm³ (0.016 lbs/

in³) vom Sensor detektiert werden. Dies kann vor allem beim Einsatz
als Trockenlaufschutz zu Fehlschaltungen führen.

Eignung für die Pro­zessbedingungen

Schaltpunkt

10 LFV 330 • - kontaktloser Schalter

4 Montieren

35914-DE-091125

2

3

1

4

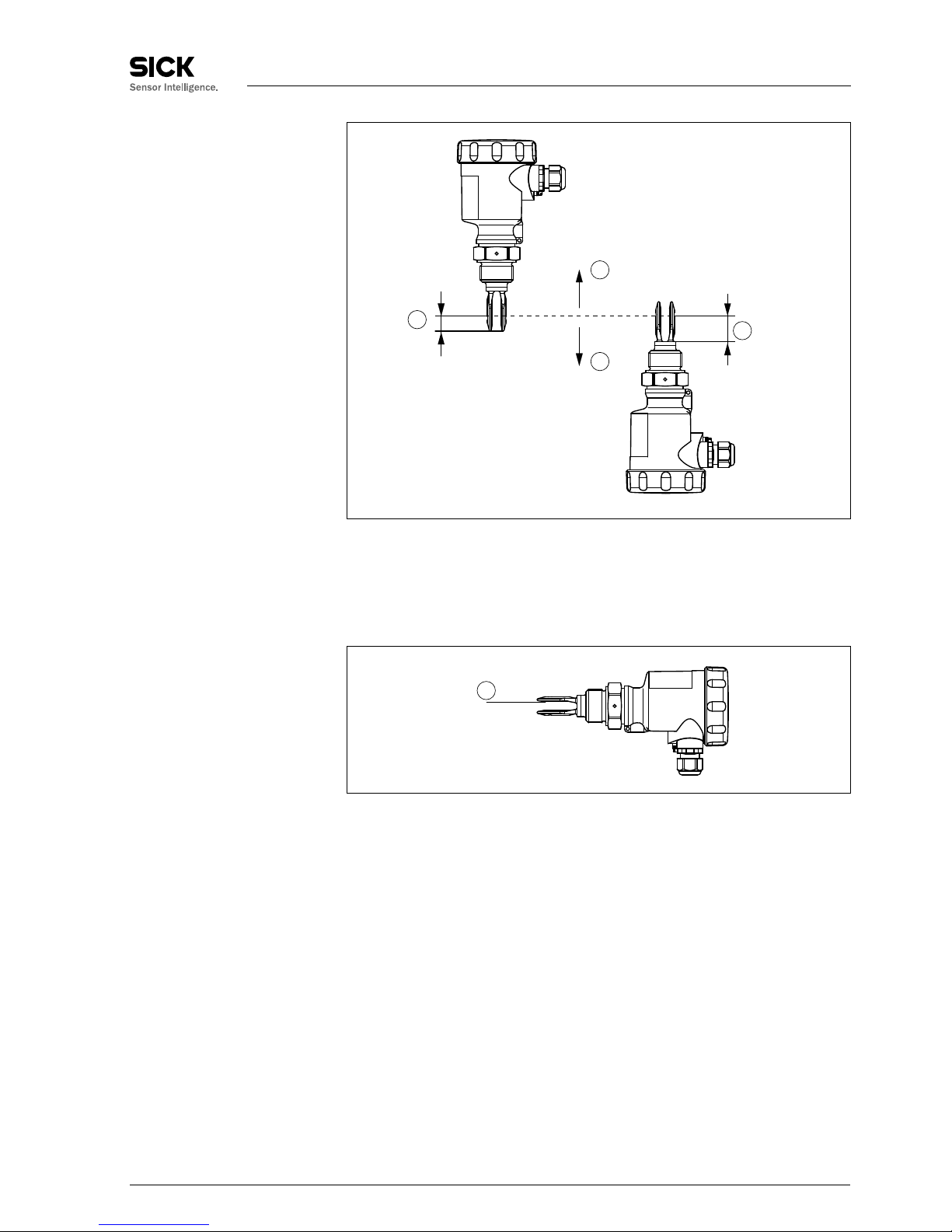

Abb. 2: Einbau senkrecht
1 Schaltpunkt ca. 13 mm (0.51 in)

2 Schaltpunkt bei geringerer Dichte
3 Schaltpunkt bei höherer Dichte
4 Schaltpunkt ca. 27 mm (1.06 in)

1

Abb. 3: Horizontaler Einbau
1 Schaltpunkt

LFV 330 • - kontaktloser Schalter 11

4 Montieren

35914-DE-091125

1

2

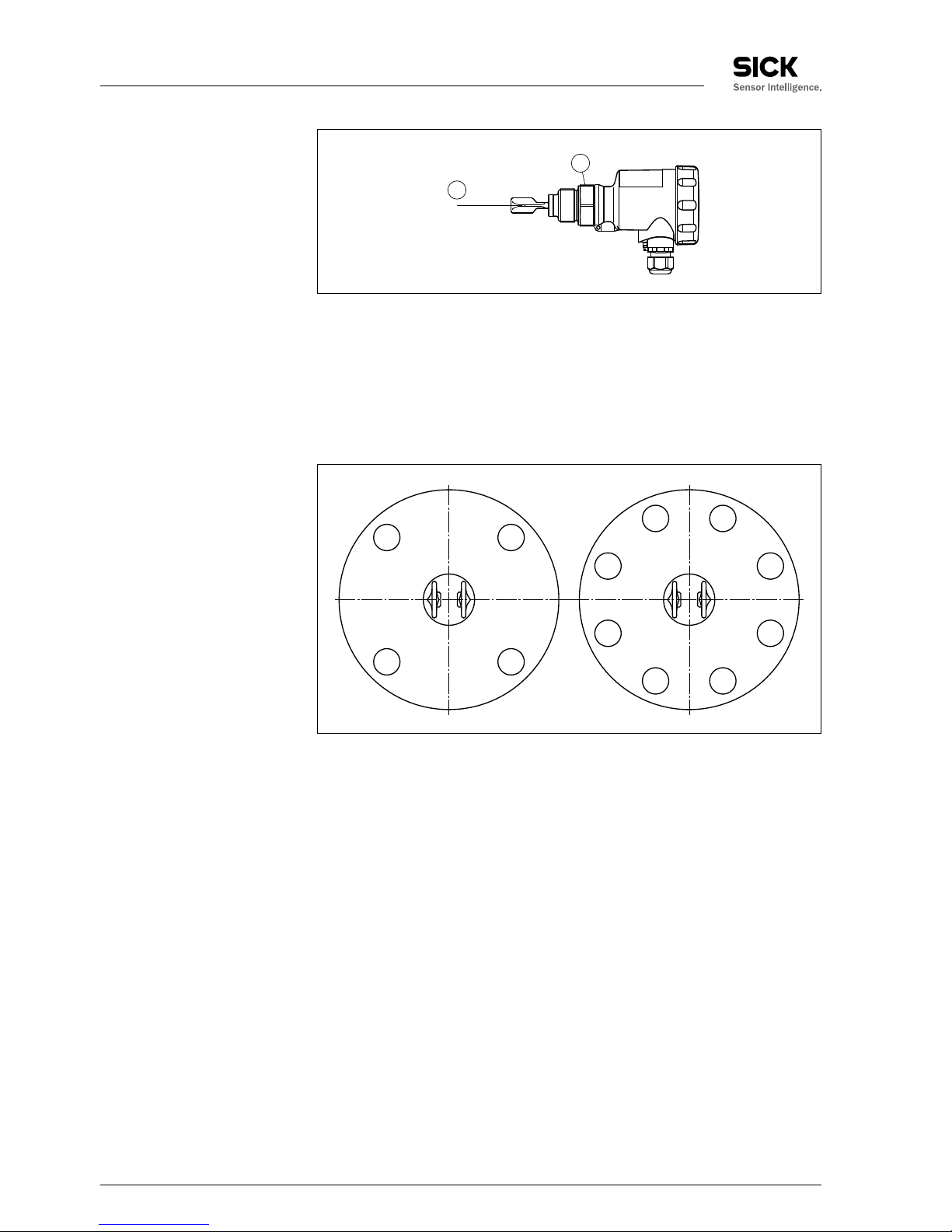

Abb. 4: Horizontaler Einbau (empfohlene Einbaulage, vor allem für anhaftende
Füllgüter)

1 Schaltpunkt
2 Markierung bei Gewindeausführung oben, bei Flanschausführungen auf die

Flanschbohrungen ausgerichtet

Bei Flanschausführungen ist die Gabel folgendermaßen auf die
Flanschbohrungen ausgerichtet.

Abb. 5: Gabelstellung bei Flanschausführungen

Verwenden Sie die empfohlenen Kabel (siehe Kapitel "An die
Spannungsversorgung anschließen") und ziehen Sie die Kabelver-

schraubung fest an.

Sie schützen Ihr Gerät zusätzlich gegen das Eindringen von
Feuchtigkeit, indem Sie das Anschlusskabel vor der Kabelverschrau-

bung nach unten führen. Regen- und Kondenswasser können so
abtropfen. Dies gilt vor allem bei Montage im Freien, in Räumen, in
denen mit Feuchtigkeit zu rechnen ist (z. B. durch Reinigungs­prozesse) oder an gekühlten bzw. beheizten Behältern.

Feuchtigkeit

12 LFV 330 • - kontaktloser Schalter

4 Montieren

35914-DE-091125

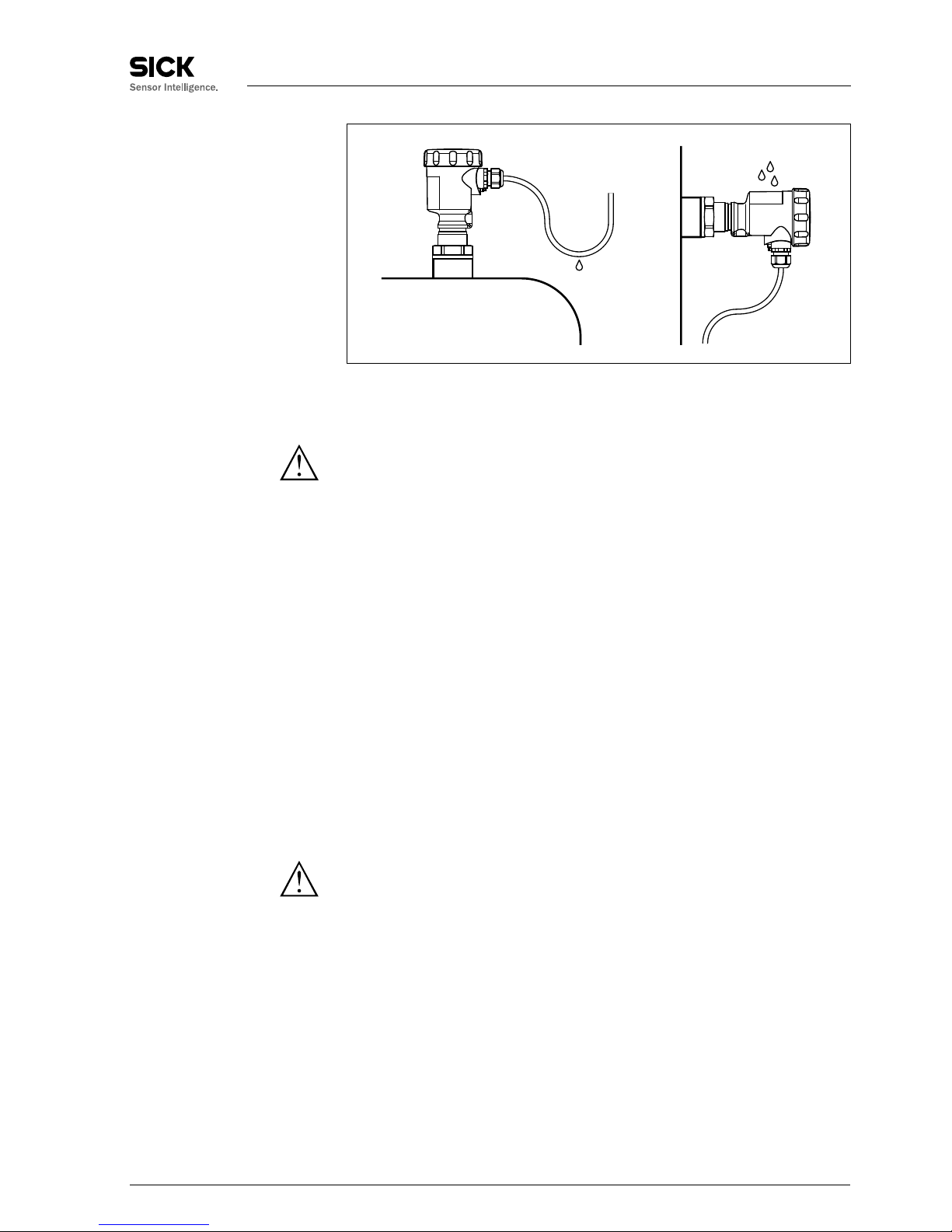

Abb. 6: Maßnahmen gegen das Eindringen von Feuchtigkeit

Vorsicht:

Halten Sie den LFV 330 nicht an der Schwinggabel. Insbesondere bei
Flansch- oder Rohrversionen kann die Schwinggabel durch das
Gerätegewicht beschädigt werden. Transportieren Sie beschichtete
Geräte mit äußerster Vorsicht und vermeiden Sie Berührungen mit der
Schwinggabel.

Entfernen Sie die Verpackung bzw. die Schutzkappe erst unmittelbar
vor dem Einbau.

Bei Über- oder Unterdruck im Behälter müssen Sie den Prozessan-

schluss abdichten. Prüfen Sie vor dem Einsatz, ob das Dichtungs­material gegenüber dem Füllgut und der Prozesstemperatur beständig
ist.

Den maximal zulässigen Druck können Sie dem Kapitel "Technische
Daten" oder dem Typschild des Sensors entnehmen.

Der Vibrationsgrenzschalter ist ein Messgerät und muss entsprechend
behandelt werden. Ein Verbiegen des Schwingelements führt zur
Zerstörung des Gerätes.

Warnung:

Das Gehäuse darf nicht zum Einschrauben verwendet werden! Das
Festziehen kann Schäden an der Drehmechanik des Gehäuses

verursachen.

Verwenden Sie zum Einschrauben den Sechskant oberhalb des
Gewindes.

Transport

Druck/Vakuum

Handhabung

LFV 330 • - kontaktloser Schalter 13

4 Montieren

35914-DE-091125

4.2 Montagehinweise

Der LFV 330 hat einen definierten Gewindeanfang. Das bedeutet,
dass sich jeder LFV 330 nach dem Einschrauben immer in derselben

Gabelstellung befindet. Entfernen Sie deshalb die mitgelieferte
Dichtung vom Gewinde des LFV 330. Diese Dichtung wird bei
Verwendung des Einschweißstutzens mit vorne liegendem O-Ring

nicht benötigt.

Beachten Sie, dass dieser Einschweißstutzen nicht für beschichtete
Gerätevarianten geeignet ist.

Schrauben Sie den LFV 330 bis zum Anschlag in den Einschweißs-

tutzen. Sie können die spätere Stellung schon vor dem Schweißen
festlegen. Markieren Sie die entsprechende Stellung des Ein­schweißstutzens. Vor dem Einschweißen müssen Sie den LFV 330
herausschrauben und den Gummiring aus dem Einschweißstutzen
herausnehmen. Der Einschweißstutzen ist mit einer Markierungskerbe
versehen. Schweißen Sie den Einschweißstutzen mit der Markierung
nach oben ein bzw. in Rohrleitungen (DN 32 bis DN 50) in
Fließrichtung.

1

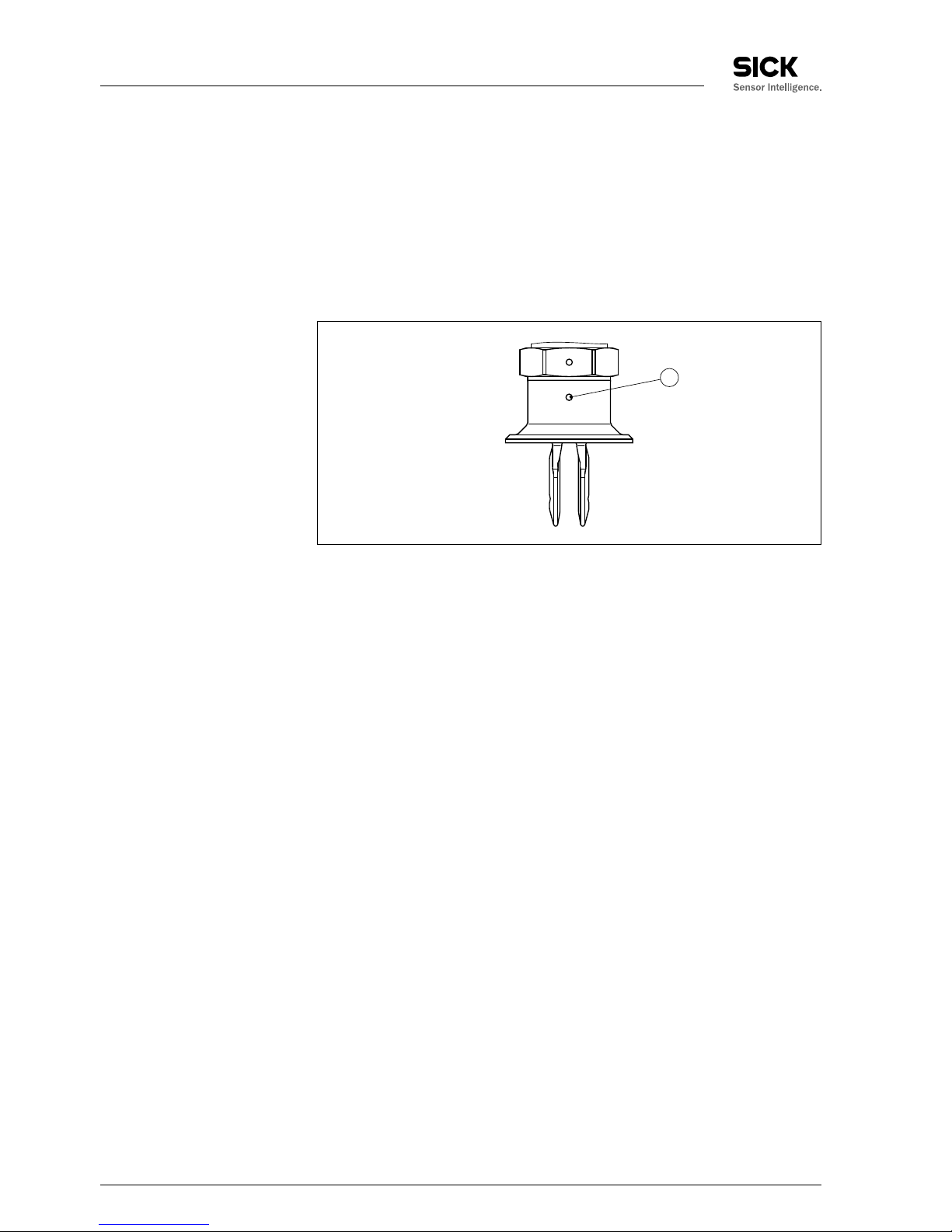

Abb. 7: Markierung am Einschweißstutzen
1 Markierung

Bei horizontalem Einbau in anhaftenden und zähflüssigen Füllgütern
sollten die Flächen der Schwinggabel möglichst senkrecht stehen, um
Ablagerungen auf der Schwinggabel möglichst gering zu halten. Bei
der Gewindeausführung ist eine Markierung auf dem Sechskant.
Damit können Sie die Stellung der Schwinggabel beim Einschrauben
kontrollieren. Wenn der Sechskant auf der Flachdichtung aufsitzt, kann
das Gewinde noch ca. um eine halbe Umdrehung weitergedreht
werden. Das genügt, um die empfohlene Einbaulage zu erreichen.

Bei Flanschausführungen ist die Gabel auf die Flanschbohrungen
ausgerichtet.

Bei anhaftenden und zähflüssigen Füllgütern sollte die Schwinggabel
möglichst frei in den Behälter ragen, um Ablagerungen zu verhindern.
Vermeiden Sie deshalb bei horizontalem Einbau Stutzen für Flansche
und Einschraubstutzen.

Einschweißstutzen

Anhaftende Füllgüter

14 LFV 330 • - kontaktloser Schalter

4 Montieren

35914-DE-091125

Wenn der LFV 330 im Befüllstrom eingebaut ist, kann dies zu
unerwünschten Fehlmessungen führen. Montieren Sie den LFV 330
deshalb an einer Stelle im Behälter, wo keine störenden Einflüsse, wie
z. B. von Befüllöffnungen, Rührwerken etc. auftreten können.

Dies gilt vor allem für die Gerätetypen mit langem Verlängerungsrohr.

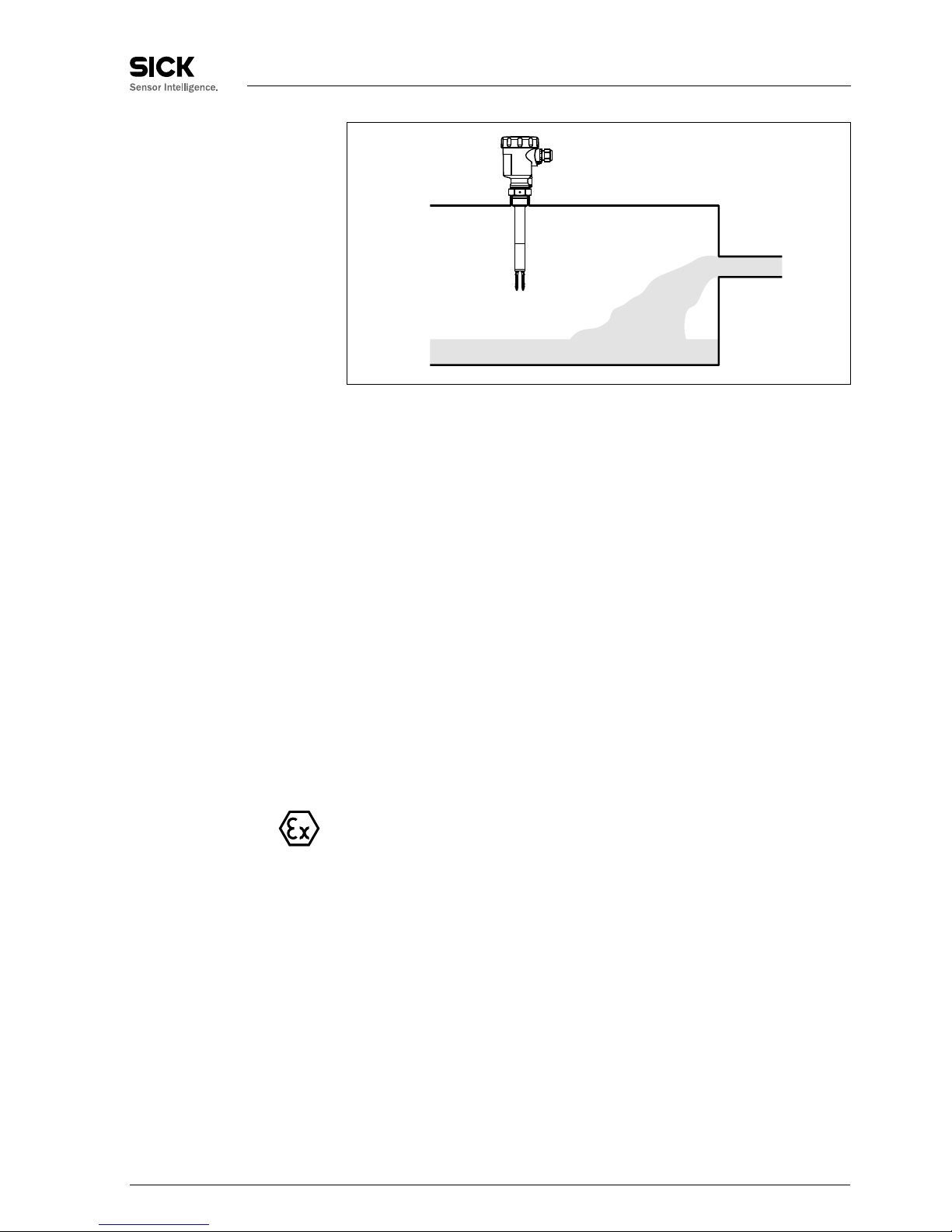

Abb. 8: Einströmendes Füllgut

Damit die Schwinggabel des LFV 330 bei Füllgutbewegungen
möglichst wenig Widerstand bietet, sollten die Flächen der Schwing­gabel parallel zur Füllgutbewegung stehen.

Rührwerke, anlagenseitige Vibrationen o. Ä. können dazu führen, dass
der Grenzschalter starken seitlichen Kräften ausgesetzt ist. Wählen
Sie aus diesem Grund das Verlängerungsrohr des LFV 330 nicht zu
lang, sondern prüfen Sie, ob statt dessen nicht ein Grenzschalter LFV

310 seitlich in horizontaler Lage montiert werden kann.

Extreme anlagenseitige Vibrationen und Erschütterungen, z. B. durch
Rührwerke und turbulente Strömungen im Behälter können das
Verlängerungsrohr des LFV 330 zu Resonanzschwingungen anregen.
Dies führt zu einer erhöhten Materialbeanspruchung an der oberen
Schweißnaht. Wenn eine lange Rohrversion notwendig ist, können Sie
deshalb unmittelbar oberhalb der Schwinggabel eine geeignete
Abstützung oder Abspannung anbringen, um das Verlängerungsrohr

zu fixieren.

Diese Maßnahme gilt vor allem für Anwendungen im Ex-Bereich
Kategorie 1G oder WHG. Achten Sie darauf, dass das Rohr durch
diese Maßnahme nicht auf Biegung beansprucht wird.

Einströmendes Füllgut

Strömungen

Rührwerke

LFV 330 • - kontaktloser Schalter 15

4 Montieren

35914-DE-091125

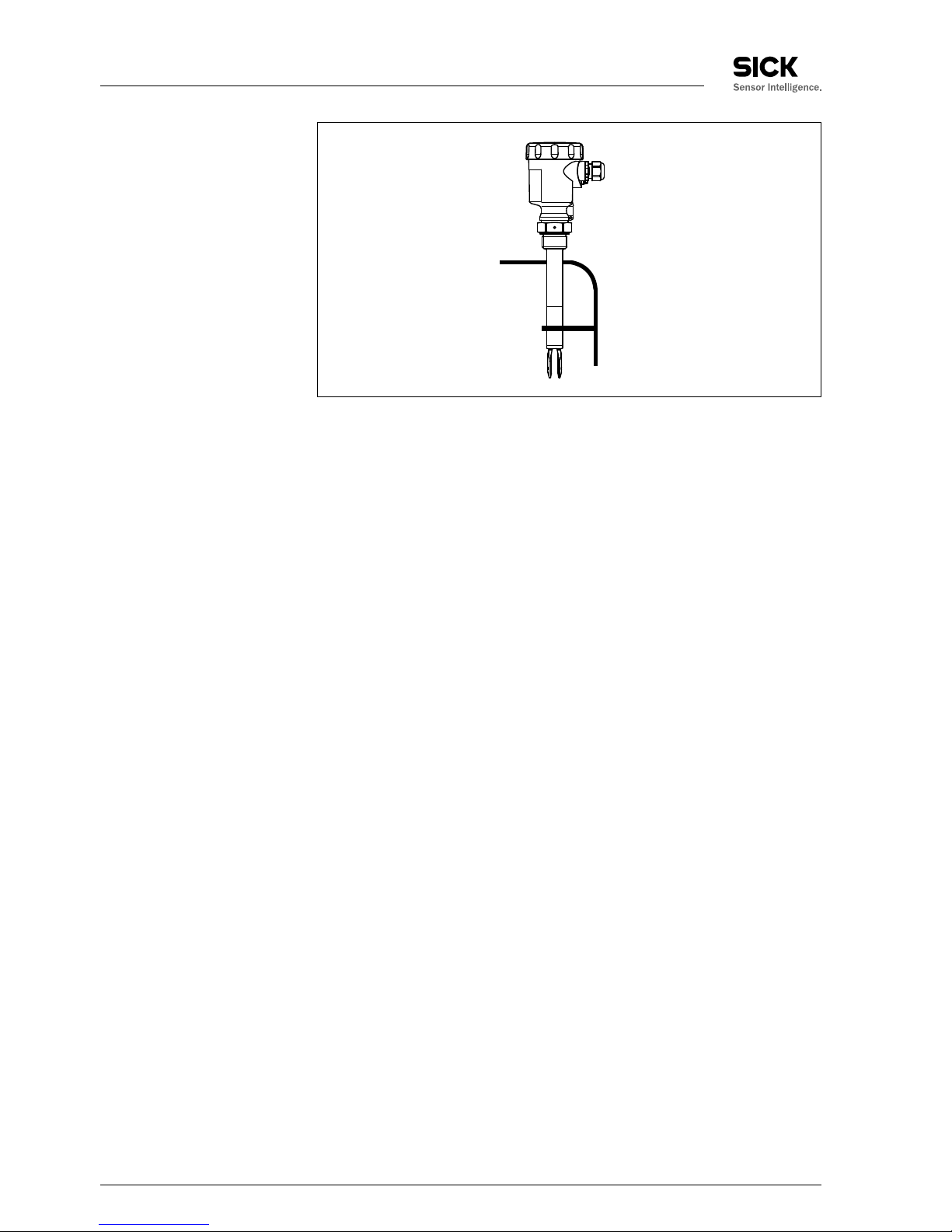

Abb. 9: Seitliche Abstützung des LFV 330

16 LFV 330 • - kontaktloser Schalter

4 Montieren

35914-DE-091125

5 An die Spannungsversorgung anschließen

5.1 Anschluss vorbereiten

Beachten Sie grundsätzlich folgende Sicherheitshinweise:

l Nur in spannungslosem Zustand anschließen

In explosionsgefährdeten Bereichen müssen die entsprechenden
Vorschriften, Konformitäts- und Baumusterprüfbescheinigungen der
Sensoren und der Versorgungsgeräte beachtet werden.

Schließen Sie die Betriebsspannung gemäß den nachfolgenden
Anschlussbildern an. Der Elektronikeinsatz SWE60C ist in Schutz-

klasse 1 ausgeführt. Zur Einhaltung dieser Schutzklasse ist es
zwingend notwendig, dass der Schutzleiter an der inneren Schutz­leiteranschlussklemme angeschlossen wird. Beachten Sie dazu die
allgemeinen Installationsvorschriften. Verbinden Sie den LFV 330
grundsätzlich mit der Behältererde (PA) bzw. bei Kunststoffbehältern
mit dem nächstgelegenen Erdpotenzial. Seitlich am Gerätegehäuse
befindet sich dazu eine Erdungsklemme zwischen den Kabelver­schraubungen. Diese Verbindung dient zur Ableitung elektrostatischer

Aufladungen. Bei Ex-Anwendungen müssen Sie übergeordnet die
Errichtungsvorschriften für explosionsgefährdete Bereiche beachten.

Die Daten für die Spannungsversorgung finden Sie im Kapitel

"Technische Daten".

Das Gerät wird mit handelsüblichem zweiadrigem Kabel ohne Schirm
angeschlossen. Falls elektromagnetische Einstreuungen zu erwarten
sind, die über den Prüfwerten der EN 61326 für industrielle Bereiche
liegen, sollte abgeschirmtes Kabel verwendet werden.

Verwenden Sie Kabel mit rundem Querschnitt. Ein Kabelaußen­durchmesser von 5 … 9 mm (0.2 … 0.35 in) gewährleistet die

Dichtwirkung der Kabelverschraubung. Wenn Sie Kabel mit anderem
Durchmesser oder Querschnitt einsetzen, wechseln Sie die Dichtung
oder verwenden Sie eine geeignete Kabelverschraubung.

Verwenden Sie für LFV 330 in explosionsgeschützten Bereichen nur
zugelassene Kabelverschraubungen.

Bei Ex-Anwendungen sind die entsprechenden Errichtungsvorschrif-

ten zu beachten.

5.2 Anschlussschritte

Bei Ex-Geräten darf der Gehäusedeckel nur dann geöffnet werden,
wenn keine explosionsfähige Atmosphäre vorhanden ist.

Sicherheitshinweise be­achten

Sicherheitshin­weise für Ex­Anwendungen
beachten

Spannungsversorgung
auswählen

Anschlusskabel aus­wählen

Anschlusskabel
für Ex-Anwen­dungen aus­wählen

LFV 330 • - kontaktloser Schalter 17

5 An die Spannungsversorgung anschließen

35914-DE-091125

Gehen Sie wie folgt vor:

1 Gehäusedeckel abschrauben
2 Überwurfmutter der Kabelverschraubung lösen
3 Anschlusskabel ca. 10 cm (4 in) abmanteln, Aderenden ca. 1 cm

(0.4 in) abisolieren
4 Kabel durch die Kabelverschraubung in den Sensor schieben
5 Anschlussklemmen mit einem Schraubendreher öffnen
6 Aderenden nach Anschlussplan in die offenen Klemmen stecken
7 Anschlussklemmen mit einem Schraubendreher festziehen
8 Korrekten Sitz der Leitungen in den Klemmen durch leichtes

Ziehen prüfen
9 Überwurfmutter der Kabelverschraubung fest anziehen. Der

Dichtring muss das Kabel komplett umschließen
10 Gehäusedeckel verschrauben
Der elektrische Anschluss ist somit fertig gestellt.

5.3 Anschlussplan Einkammergehäuse

Die nachfolgenden Abbildungen gelten sowohl für die Nicht-Ex-, als
auch für die EEx-d-Ausführung.

1 2

4 4

4

3

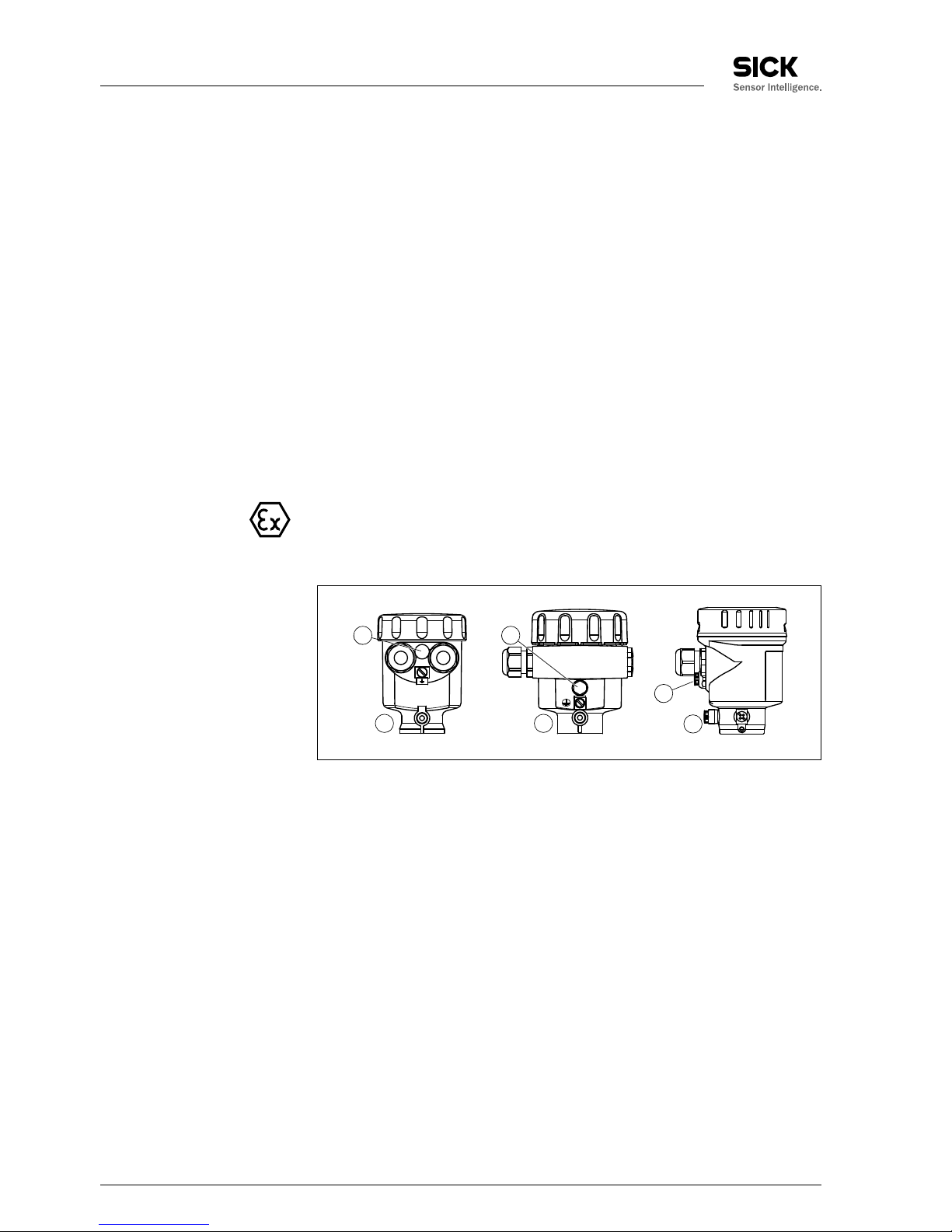

Abb. 10: Werkstoffvarianten Einkammergehäuse
1 Kunststoff (nicht bei EEx d)

2 Aluminium
3 Edelstahl, elektropoliert
4 Filterelement für Luftdruckausgleich (nicht bei EEx d)

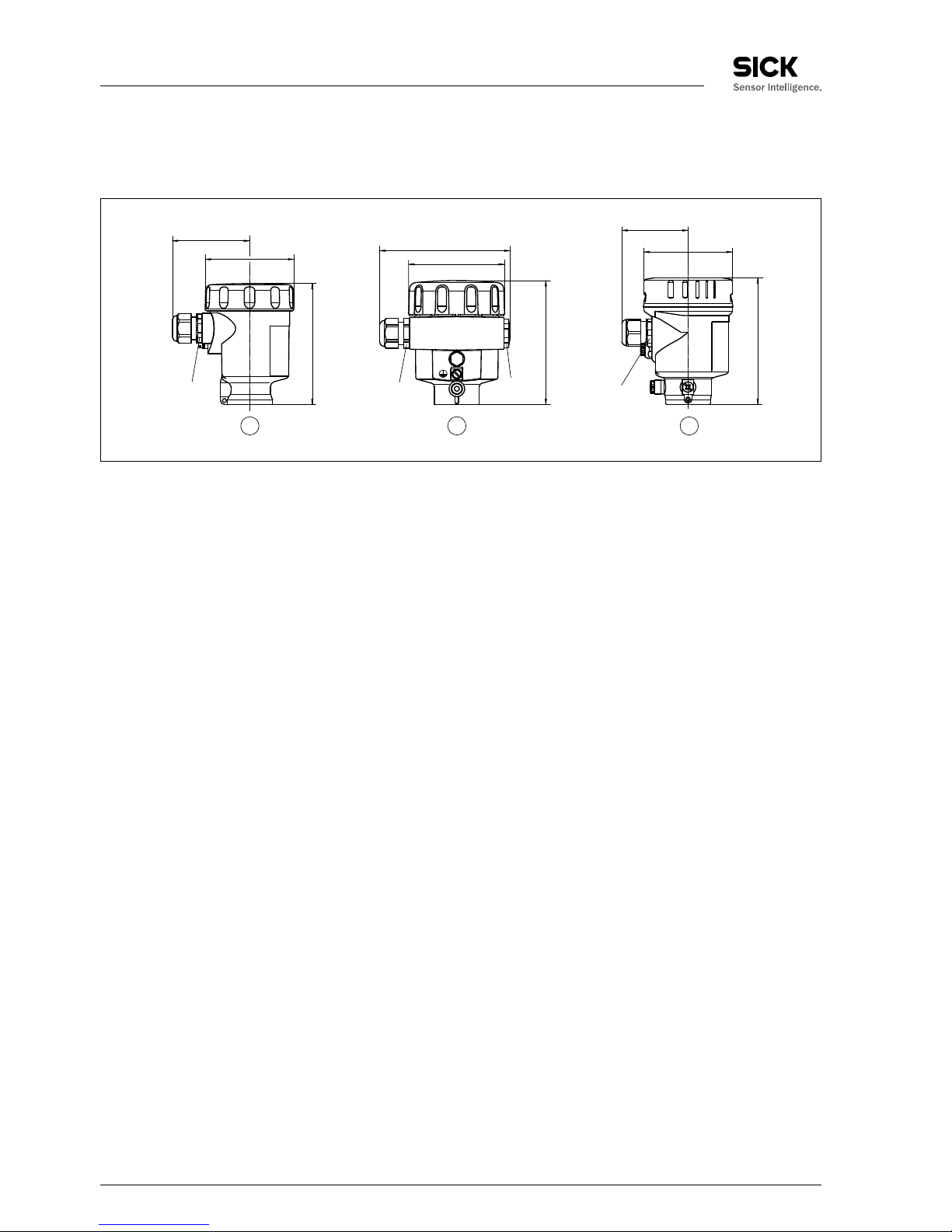

Gehäuseübersicht

18 LFV 330 • - kontaktloser Schalter

5 An die Spannungsversorgung anschließen

35914-DE-091125

C

2 0- 253 V A C /D C

m ax 40 0 mA

A

B

L
N

L N

1

2

0,5 g / cm

3

0,7 g / cm

3

+

+

121 2

3

5

1

2

4

Abb. 11: Elektronik- und Anschlussraum Einkammergehäuse

1 Kontrollleuchte

2 DIL-Schalter zur Betriebsartenumschaltung

3 DIL-Schalter zur Schaltpunktanpassung

4 Erdungsklemme

5 Anschlussklemmen

Wir empfehlen den LFV 330 so anzuschließen, dass der Schalt-

stromkreis bei Grenzstandmeldung, Leitungsbruch oder Störung

geöffnet ist (sicherer Zustand).

Information:

Der kontaktlose Schalter ist immer im Ruhezustand dargestellt.

Warnung:

Das Gerät darf nicht ohne zwischengeschaltete Last betrieben

werden, da der Elektronikeinsatz bei direktem Anschluss an das Netz

zerstört wird. Nicht zum Anschluss an Niederspannungs-SPS-Ein-

gänge geeignet.

Zum direkten Ansteuern von Relais, Schützen, Magnetventilen,

Leuchtmeldern, Hupen etc.

Der Eigenstrom wird nach Abschalten der Last kurzzeitig unter 1 mA

abgesenkt, so dass Schütze, deren Haltestrom geringer ist als der

dauernd fließende Eigenstrom der Elektronik, dennoch sicher abge-

schaltet werden.

Elektronik- und An­schlussraum

Anschlussplan

LFV 330 • - kontaktloser Schalter 19

5 An die Spannungsversorgung anschließen

35914-DE-091125

Wenn der LFV 330 als Teil einer Überfüllsicherung nach WHG
eingesetzt wird, beachten Sie die übergeordneten Bestimmungen der
allgemeinen bauaufsichtlichen Zulassung.

1 2

L N

+

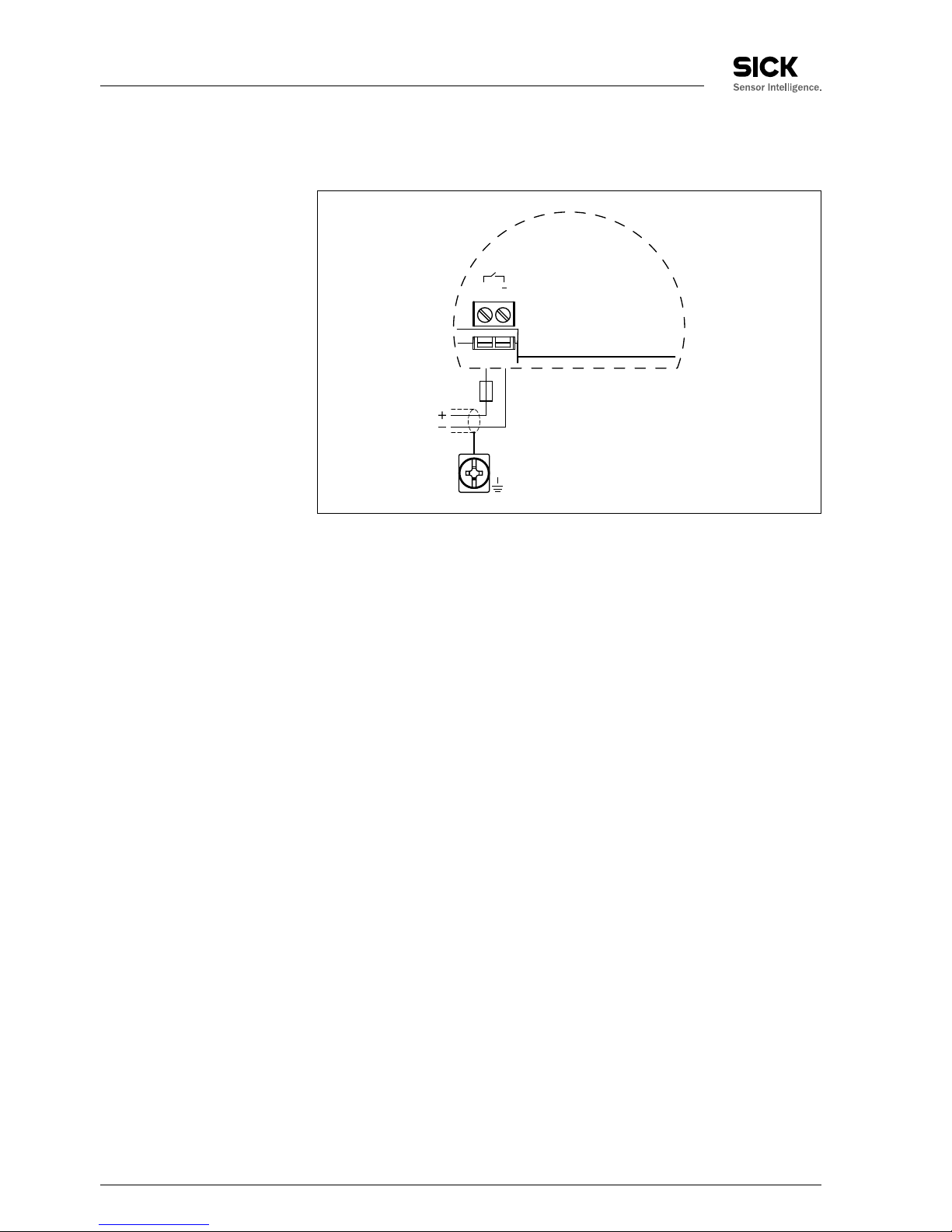

Abb. 12: Anschlussplan Einkammergehäuse

20 LFV 330 • - kontaktloser Schalter

5 An die Spannungsversorgung anschließen

35914-DE-091125

6 In Betrieb nehmen

6.1 Allgemein

Die Zahlenangaben in Klammern beziehen sich auf die nachfolgenden

Abbildungen.

Der Schaltzustand der Elektronik kann beim Kunststoffgehäuse bei

geschlossenem Gehäusedeckel kontrolliert werden (Kontrollleuchte).

In der Grundeinstellung können Füllgüter mit Dichte > 0,7 g/cm³

(0.025 lbs/in³) detektiert werden. Bei Füllgütern mit niedrigerer Dichte

müssen Sie den Schalter auf > 0,5 g/cm³ (0.018 lbs/in³) stellen.

Auf dem Elektronikeinsatz finden Sie folgende Anzeige- und Bedie-

nelemente:

l Kontrollleuchte (1)

l DIL-Schalter zur Betriebsartenumschaltung - A/B (2)

l DIL-Schalter zur Empfindlichkeitsumschaltung (3)

Hinweis:

Tauchen Sie die Schwinggabel des LFV 330 zu Testzwecken immer in

Flüssigkeit. Testen Sie die Funktion des LFV 330 nicht mit der Hand.

Dies kann zur Beschädigung des Sensors führen.

6.2 Bedienelemente

1

2

1

2
3

Abb. 13: Elektronikeinsatz SWE60C - kontaktloser Schalter

1 Kontrollleuchte (LED)

2 DIL-Schalter zur Betriebsartenumschaltung

3 DIL-Schalter zur Empfindlichkeitsumschaltung

Funktion/Aufbau

LFV 330 • - kontaktloser Schalter 21

6 In Betrieb nehmen

35914-DE-091125

Kontrollleuchte zur Anzeige des Schaltzustandes

l Grün = Ausgang leitet
l Rot = Ausgang sperrt
l Rot (blinkt) = Störung

Mit der Betriebsartenumschaltung (A/B) können Sie den Schaltzu­stand des Relais ändern. Sie können damit die gewünschte Be­triebsart gemäß "Funktionstabelle" einstellen (A - Maximalstander­fassung bzw. Überlaufschutz, B - Minimalstanderfassung bzw.

Trockenlaufschutz).

Mit diesem DIL-Schalter (3) können Sie den Schaltpunkt auf Flüssig-

keiten einstellen, die eine Dichte zwischen 0,5 und 0,7 g/cm³ (0.018
und 0.025 lbs/in³) haben. In der Grundeinstellung können Flüssig-
keiten mit Dichte > 0,7 g/cm³ (0.025 lbs/in³) detektiert werden. Bei
Füllgütern mit niedrigerer Dichte müssen Sie den Schalter auf > 0,5 g/

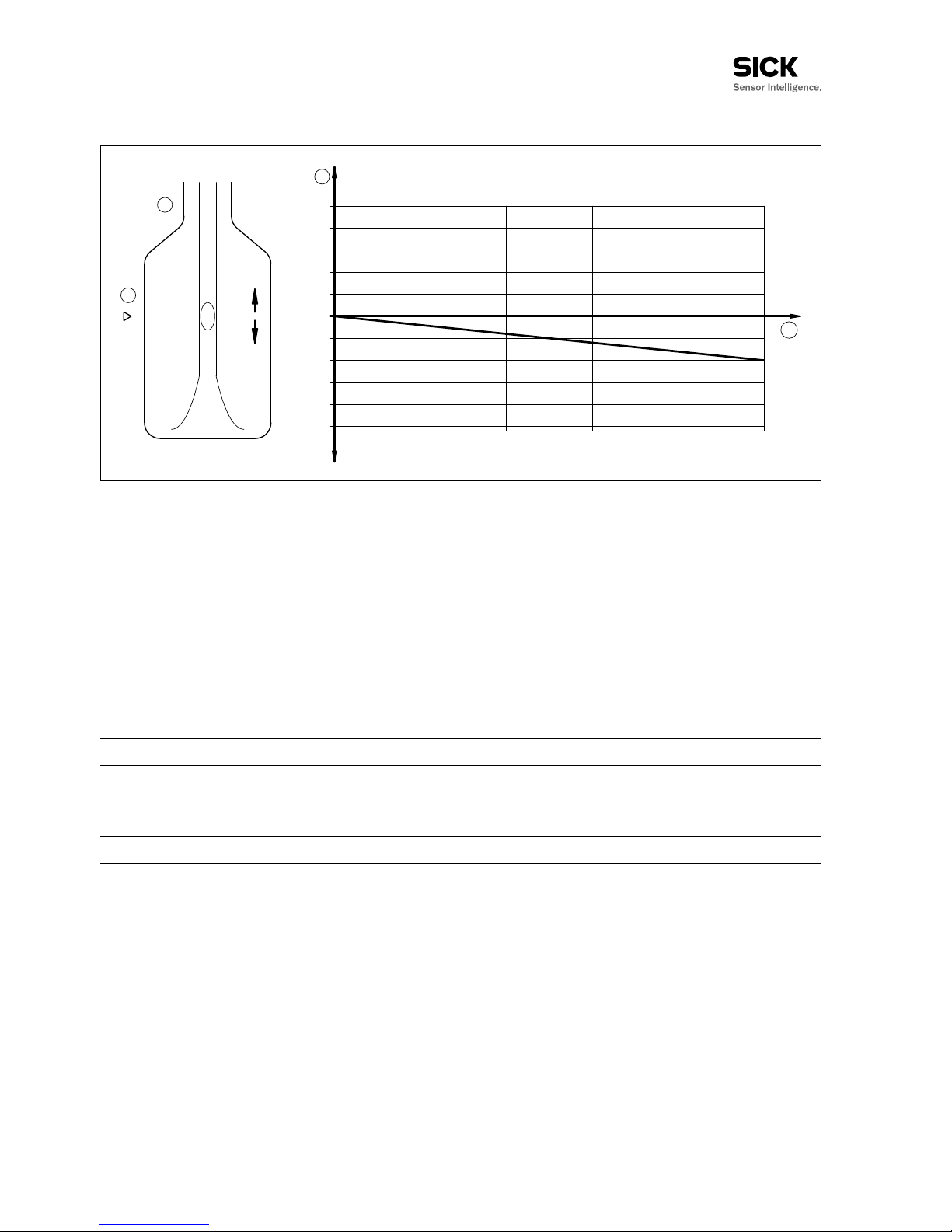

cm³ (0.018 lbs/in³) stellen. Die Angaben zur Lage des Schaltpunktes
beziehen sich auf das Füllgut Wasser - Dichtewert 1 g/cm³ (0.036 lbs/
in³). Bei Medien mit abweichender Dichte verschiebt sich dieser
Schaltpunkt abhängig von Dichte und Einbauart in Richtung Gehäuse
oder Schwinggabelende.

Hinweis:

Beachten Sie, dass Schäume mit einer Dichte > 0,45 g/cm³ (0.016 lbs/
in³) vom Sensor detektiert werden. Dies kann vor allem beim Einsatz
als Trockenlaufschutz zu Fehlschaltungen führen.

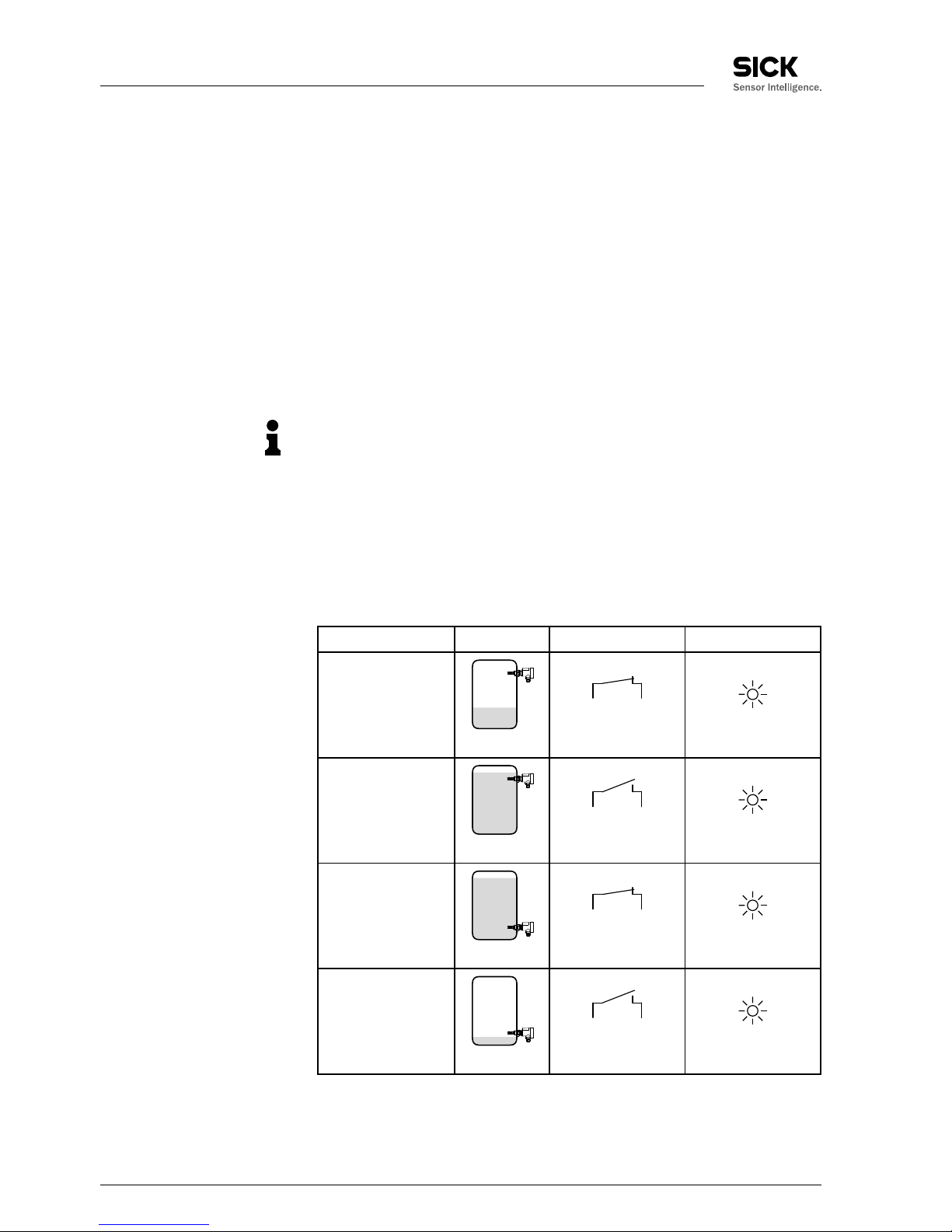

6.3 Funktionstabelle

Die folgende Tabelle gibt eine Übersicht über die Schaltzustände in
Abhängigkeit von der eingestellten Betriebsart und dem Füllstand.

Füllstand Schaltzustand Kontrollleuchte

Betriebsart A
Überlaufschutz

21

Schalter geschlos-

sen

Grün

Betriebsart A

Überlaufschutz

21

Schalter offen Rot

Betriebsart B
Trockenlaufschutz

21

Schalter geschlos-

sen

Grün

Kontrollleuchte (1)

Betriebsartenumschal-

tung (2)

Empfindlichkeitsum­schaltung (3)

22 LFV 330 • - kontaktloser Schalter

6 In Betrieb nehmen

35914-DE-091125

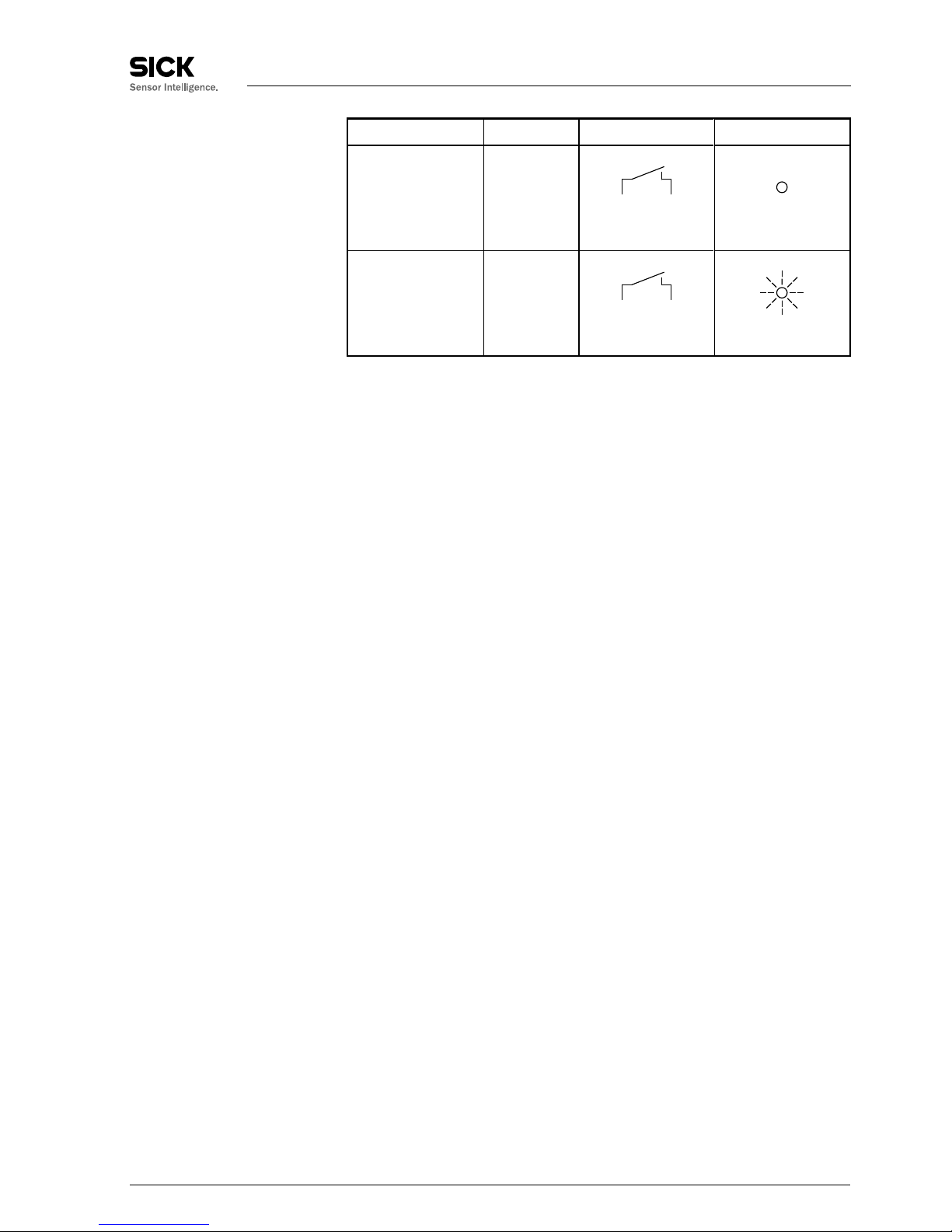

Füllstand Schaltzustand Kontrollleuchte

Betriebsart B
Trockenlaufschutz

21

Schalter offen Rot

Ausfall der Span-

nungsversorgung
(Betriebsart A/B)

beliebig

21

Schalter offen aus

Störung beliebig

21

Schalter offen blinkt rot

LFV 330 • - kontaktloser Schalter 23

6 In Betrieb nehmen

35914-DE-091125

7 Instandhalten und Störungen beseitigen

7.1 Wartung

Der LFV 330 bedarf bei bestimmungsgemäßer Verwendung im
Normalbetrieb keiner besonderen Wartung.

7.2 Störungen beseitigen

Es liegt in der Verantwortung des Anlagenbetreibers, geeignete
Maßnahmen zur Beseitigung aufgetretener Störungen zu ergreifen.

Der LFV 330 bietet Ihnen ein Höchstmaß an Funktionssicherheit.
Dennoch können während des Betriebes Störungen auftreten. Diese
können z. B. folgende Ursachen haben:

l Sensor
l Prozess
l Spannungsversorgung
l Signalauswertung

Die erste Maßnahme ist die Überprüfung des Ausgangssignals. In
vielen Fällen lassen sich die Ursachen auf diesem Wege feststellen
und die Störungen so beseitigen.

? Der LFV 330 meldet bedeckt ohne Füllgutbedeckung (Überfüll-

sicherung)

? Der LFV 330 meldet unbedeckt mit Füllgutbedeckung (Trocken-

laufschutz)

l Betriebsspannung zu niedrig

à Betriebsspannung prüfen

l Elektronik defekt

à Betriebsartenschalter (min./max.) betätigen. Wenn das Gerät

daraufhin umschaltet, kann das Schwingelement mit Anhaf­tungen bedeckt oder mechanisch beschädigt sein. Sollte die
Schaltfunktion auf der korrekten Betriebsart wieder fehlerhaft
sein, senden Sie das Gerät zur Reparatur ein.

à Betriebsartenschalter betätigen. Wenn das Gerät daraufhin

nicht umschaltet, ist der Elektronikeinsatz defekt. Elektronik­einsatz tauschen.

à Schwingelement auf eventuelle Anhaftungen kontrollieren und

diese entfernen.

l Einbauort ungünstig

à Gerät an einer Stelle einbauen, an der sich keine Toträume

oder Luftblasen im Behälter bilden können.

Verhalten bei Störungen

Störungsursachen

Störungsbeseitigung

Schaltsignal überprüfen

24 LFV 330 • - kontaktloser Schalter

7 Instandhalten und Störungen beseitigen

35914-DE-091125

l Falsche Betriebsart gewählt

à Korrekte Betriebsart am Betriebsartenschalter einstellen (max.

: Überlaufschutz, min.: Trockenlaufschutz). Die Verkabelung
sollte nach dem Ruhestromprinzip ausgeführt werden.

? Kontrollleuchte blinkt rot

l Elektronik hat eine Störung erkannt

à Gerät austauschen bzw. zur Reparatur einsenden

? Kontrollleuchte blinkt abwechselnd rot und grün

l Gerät defekt

à Gerät austauschen bzw. zur Reparatur einsenden

Je nach Störungsursache und getroffenen Maßnahmen sind ggf. die

im Kapitel "In Betrieb nehmen" beschriebenen Handlungsschritte

erneut zu durchlaufen.

7.3 Elektronik austauschen

Bei einem Defekt kann der Elektronikeinsatz durch den Anwender

getauscht werden.

Bei Ex-Anwendungen darf nur ein Elektronikeinsatz mit entsprechender

Ex-Zulassung eingesetzt werden.

Alle Informationen zum Elektroniktausch finden Sie in der Betriebs-

anleitung des neuen Elektronikeinsatzes.

Generell können alle Elektronikeinsätze der Typenreihe SW60 unter-

einander getauscht werden. Falls Sie einen Elektronikeinsatz mit

einem anderen Signalausgang verwenden wollen, müssen Sie die

komplette Inbetriebnahme durchführen. Die dazu notwendige, pas-

sende Betriebsanleitung finden Sie auf unserer Homepage.

7.4 Das Gerät reparieren

Sollte eine Reparatur erforderlich sein, wenden Sie sich bitte an die

zuständige Sick-Vertretung.

Verhalten nach Stö-
rungsbeseitigung

LFV 330 • - kontaktloser Schalter 25

7 Instandhalten und Störungen beseitigen

35914-DE-091125

8 Ausbauen

8.1 Ausbauschritte

Warnung:

Achten Sie vor dem Ausbauen auf gefährliche Prozessbedingungen
wie z. B. Druck im Behälter, hohe Temperaturen, aggressive oder
toxische Füllgüter etc.

Beachten Sie die Kapitel "Montieren" und "An die Spannungsversor-
gung anschließen" und führen Sie die dort angegebenen Schritte

sinngemäß umgekehrt durch.

Bei Ex-Geräten darf der Gehäusedeckel nur dann geöffnet werden,
wenn keine explosionsfähige Atmosphäre vorhanden ist.

8.2 Entsorgen

Das Gerät besteht aus Werkstoffen, die von darauf spezialisierten
Recyclingbetrieben wieder verwertet werden können. Wir haben

hierzu die Elektronik leicht trennbar gestaltet und verwenden
recyclebare Werkstoffe.

WEEE-Richtlinie 2002/96/EG

Das vorliegende Gerät unterliegt nicht der WEEE-Richtlinie 2002/96/
EG und den entsprechenden nationalen Gesetzen. Führen Sie das
Gerät direkt einem spezialisierten Recyclingbetrieb zu und nutzen Sie

dafür nicht die kommunalen Sammelstellen. Diese dürfen nur für privat
genutzte Produkte gemäß WEEE-Richtlinie genutzt werden.

Eine fachgerechte Entsorgung vermeidet negative Auswirkungen auf
Mensch und Umwelt und ermöglicht eine Wiederverwendung von
wertvollen Rohstoffen.

Werkstoffe: siehe Kapitel "Technische Daten"

Sollten Sie keine Möglichkeit haben, das Altgerät fachgerecht zu
entsorgen, so sprechen Sie mit uns über Rücknahme und Entsorgung.

26 LFV 330 • - kontaktloser Schalter

8 Ausbauen

35914-DE-091125

9 Anhang

9.1 Technische Daten

Allgemeine Daten

Werkstoff 316L entspricht 1.4404 oder 1.4435
Werkstoffe, medienberührt

- Prozessanschluss - Gewinde 316L

- Prozessanschluss - Flansch 316L

- Prozessdichtung Klingersil C-4400

- Schwinggabel 316L

- Verlängerungsrohr: ø 21,3 mm (0.839 in) 316L

Werkstoffe, nicht medienberührt

- Kunststoffgehäuse Kunststoff PBT (Polyester)

- Aluminium-Druckgussgehäuse Aluminium-Druckguss AlSi10Mg, pulverbeschichtet

- Basis: Polyester

- Edelstahlgehäuse, elektropoliert 316L

- Dichtung zwischen Gehäuse und Ge-

häusedeckel

NBR (Edelstahlgehäuse), Silikon (Aluminium-/
Kunststoffgehäuse)

- Lichtleiter im Gehäusedeckel (Kunst-
stoff)

PMMA (Makrolon)

- Erdungsklemme 316L

- Temperaturzwischenstück (optional) 316L

- Gasdichte Durchführung (optional) 316L/Glas

Sensorlänge (L) 80 … 6000 mm (3.15 … 236.22 in)
Gewicht

- Gerätegewicht (je nach Prozessan-
schluss)

ca. 0,8 … 4 kg (0.18 … 8.82 lbs)

- Rohrverlängerung ca. 920 g/m (9.9 oz/ft)

Oberflächengüte

- Standard R

a

ca. 3 µm (1.18-4in)

- Lebensmittelausführung (3A) R

a

< 0,8 µm (3.15-5in)

- Lebensmittelausführung (3A) R

a

< 0,3 µm (1.18-5in)

Prozessanschlüsse

- Rohrgewinde, zylindrisch (ISO 228 T1) G¾ A, G1 A

- Amerikan. Rohrgewinde, kegelig ¾ NPT oder 1 NPT

- Flansche DIN ab DN 25, ANSI ab 1"

- Lebensmittelgeeignete Anschlüsse Rohrverschraubung DN 40 PN 40, Tri-Clamp 1",

Tri-Clamp 1½" PN 10, Konus DN 25 PN 40,
Tuchenhagen Varivent DN 50 PN 10

Gasdichte Durchführung (optional)

- Leckrate < 10

-6

mbar l/s

LFV 330 • - kontaktloser Schalter 27

9 Anhang

35914-DE-091125

- Druckfestigkeit PN 64

- Lebensmittelgeeignete Anschlüsse Rohrverschraubung DN 40 PN 40, Tri-Clamp 1",

Tri-Clamp 1½" PN 10, Konus DN 25 PN 40,
Tuchenhagen Varivent DN 50 PN 10

Ausgangsgröße

Ausgang Kontaktloser Schalter
Betriebsarten (umschaltbar)

- A Maximalstanderfassung bzw. Überlaufschutz/
Überfüllsicherung

- B Minimalstanderfassung bzw. Trockenlaufschutz

Messgenauigkeit (in Anlehnung an DIN EN 60770-1)

Referenzbedingungen und Einflussgrößen nach DIN EN 61298-1

- Umgebungstemperatur +18 … +30 °C (+64 … +86 °F)

- Relative Luftfeuchte 45 … 75 %

- Luftdruck 860 … 1060 mbar/86 … 106 kPa (12.5 … 15.4 psig)

- Mediumtemperatur +18 … +30 °C (+64 … +86 °F)

- Füllgutdichte 1 g/cm³ (0.036 lbs/in³) (Wasser)

- Füllgutviskosität 1 mPa s

- Überlagerter Druck 0 kPa

- Sensoreinbau vertikal von oben

- Dichtewahlschalter > 0,7 g/cm³

Messgenauigkeit

Messabweichung ± 1 mm (0.04 in)

28 LFV 330 • - kontaktloser Schalter

9 Anhang

35914-DE-091125

Einfluss der Prozesstemperatur auf den Schaltpunkt

1

3

4

2

10 (

25

/

64

")

8

(

5

/

16

")

6 (

15

/

64

")

4 (

5

/

32

")

2 (

5

/

64

")

-2 (

-5

/

64

")

-4 (

-5

/

32

")

-6 (

-15

/

64

")

-8 (

-5

/

16

")

-10 (

-25

/

64

")

0

0°C

(32 °F)

100°C

(212 °F)

150°C

(302 °F)

200°C

(392 °F)

250°C

(482 °F)

50°C

(122 °F)

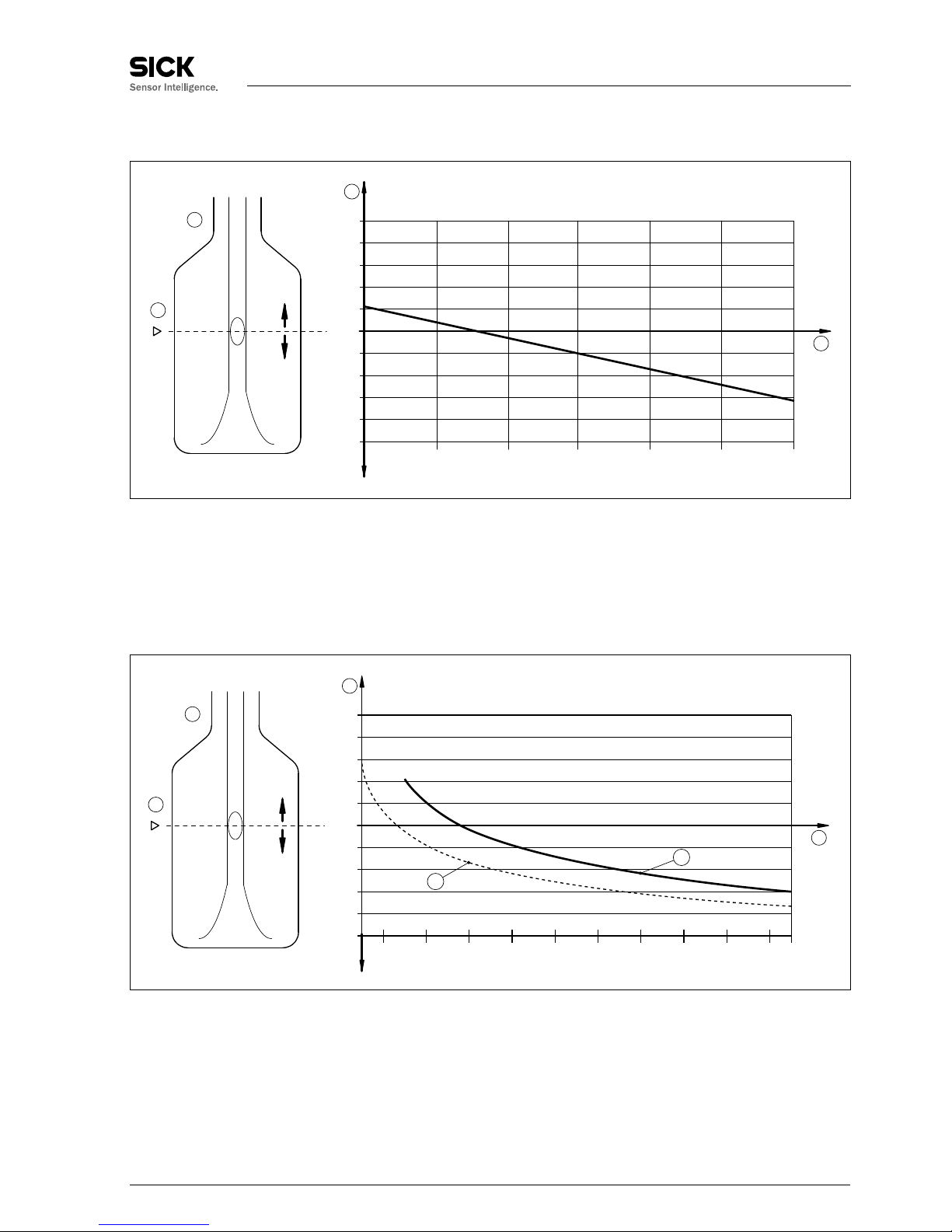

Abb. 30: Einfluss der Prozesstemperatur auf den Schaltpunkt
1 Verschiebung des Schaltpunktes in mm (in)

2 Prozesstemperatur in °C (°F)
3 Schaltpunkt bei Referenzbedingungen (Einkerbung)
4 Schwinggabel

Einfluss der Füllgutdichte auf den Schaltpunkt

1

2

4

3

5

6

1,2

(0,043)

1

(0,036)

0,8

(0,029)

0,6

(0,022)

1,4

(0,051)

1,6

(0,058)

1,8

(0,065)

2

(0,072)

2,2

(0,079)

2,4

(0,087)

10 (

25

/

64

")

8

(

5

/

16

")

6 (

15

/

64

")

4 (

5

/

32

")

2 (

5

/

64

")

-2 (

-5

/

64

")

-4 (

-5

/

32

")

-6 (

-15

/

64

")

-8 (

-5

/

16

")

-10 (

-25

/

64

")

0

Abb. 31: Einfluss der Füllgutdichte auf den Schaltpunkt
1 Verschiebung des Schaltpunktes in mm (in)

2 Füllgutdichte in g/cm³ (lb/in³)
3 Schalterstellung 0,5 g/cm³ (0.018 lb/in³)
4 Schalterstellung 0,7 g/cm³ (0.025 lb/in³)
5 Schaltpunkt bei Referenzbedingungen (Einkerbung)
6 Schwinggabel

LFV 330 • - kontaktloser Schalter 29

9 Anhang

35914-DE-091125

Einfluss des Prozessdrucks auf den Schaltpunkt

1

2

3

4

12

(174,1)

38

(551,1)

25

(362,6)

51

(739,7)

64

(928,2)

10 (

25

/

64

")

8

(

5

/

16

")

6 (

15

/

64

")

4 (

5

/

32

")

2 (

5

/

64

")

-2 (

-5

/

64

")

-4 (

-5

/

32

")

-6 (

-15

/

64

")

-8 (

-5

/

16

")

-10 (

-25

/

64

")

0

Abb. 32: Einfluss des Prozessdrucks auf den Schaltpunkt
1 Verschiebung des Schaltpunktes in mm (in)

2 Prozessdruck in bar (psig)
3 Schaltpunkt bei Referenzbedingungen (Einkerbung)
4 Schwinggabel

Wiederholbarkeit 0,1 mm (0.004 in)
Hysterese ca. 2 mm (0.08 in) bei vertikalem Einbau
Schaltverzögerung ca. 500 ms (ein/aus)
Messfrequenz ca. 1200 Hz

Umgebungsbedingungen

Umgebungstemperatur am Gehäuse -40 … +70 °C (-40 … +158 °F)
Lager- und Transporttemperatur -40 … +80 °C (-40 … +176 °F)

Prozessbedingungen

Messgröße Grenzstand von Flüssigkeiten
Prozessdruck -1 … 64 bar/-100 … 6400 kPa (-14.5 … 928 psig)

abhängig vom Prozessanschluss, z. B. Flansch
(siehe folgende Diagramme)

Prozesstemperatur (Gewinde- bzw. Flanschtemperatur)

- LFV 330 aus 316L -50 … +150 °C (-58 … +302 °F)

- LFV 330 mit Temperaturzwischenstück

(optional)

-50 … +250 °C (-58 … +482 °F)

30 LFV 330 • - kontaktloser Schalter

9 Anhang

35914-DE-091125

200 °C

(392 °F)

250 °C

(482 °F)

-50 °C

(-58 °F)

-40 °C

(-40 °F)

0 °C

(32 °F)

40 °C

(104 °F)

70 °C

(158 °F)

50 °C

(122 °F)

100 °C

(212 °F)

150 °C

(302 °F)

1

2

3

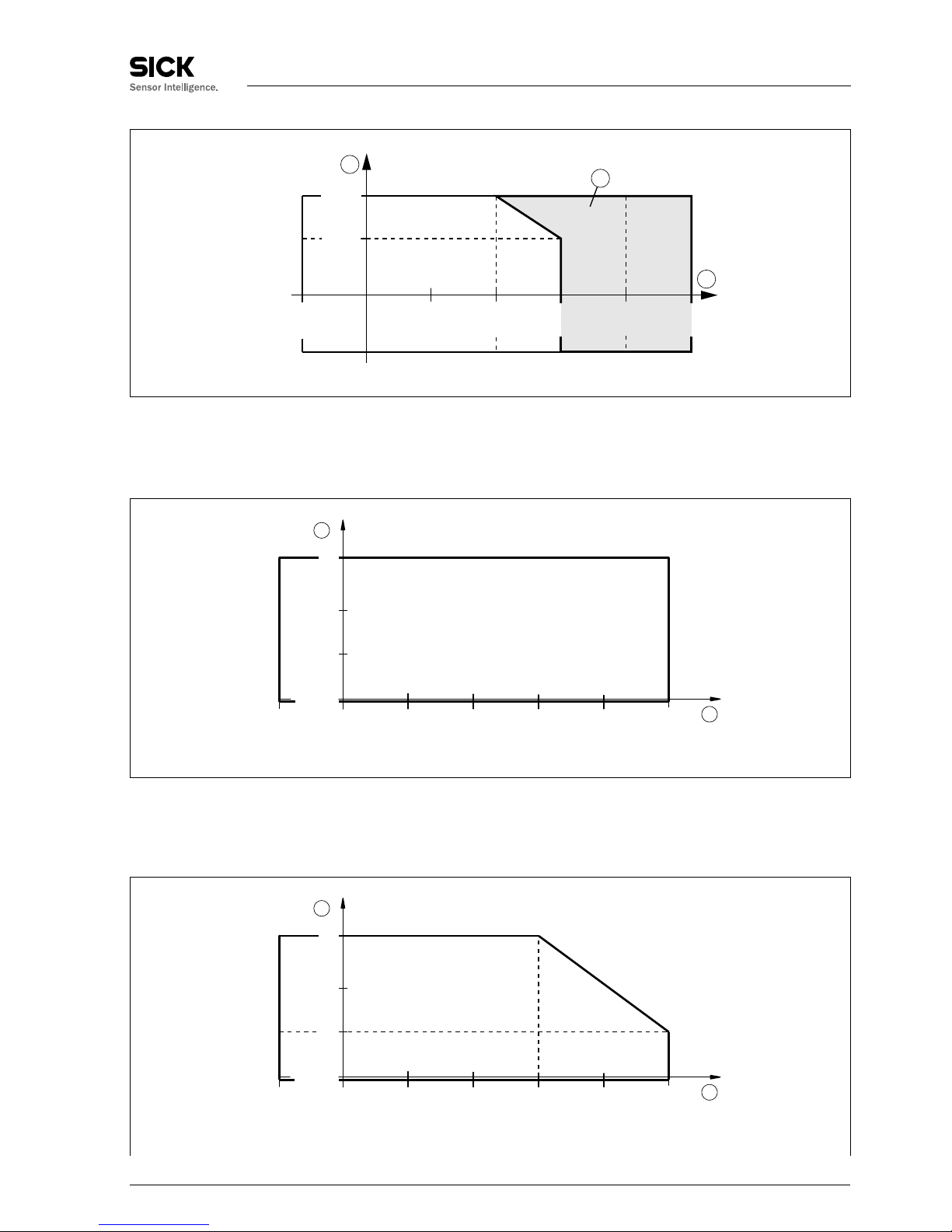

Abb. 33: Umgebungstemperatur - Prozesstemperatur
1 Prozesstemperatur in °C (°F)

2 Umgebungstemperatur in °C (°F)
3 Temperaturbereich mit Temperaturzwischenstück

1

2

-50 °C

(-58 °F)

0°C

(32 °F)

50°C

(122 °F)

100°C

(212 °F)

150°C

(302 °F)

200°C

(392 °F)

250°C

(482 °F)

20

(290)

-1 (-14,5)

40

(580)

64

(928)

Abb. 34: Prozesstemperatur - Prozessdruck bei Schalterstellung 0,7 g/cm³ (Betriebsartenumschalter)
1 Prozessdruck in bar (psig)

2 Prozesstemperatur in °C (°F)

1

2

-50 °C

(-58 °F)

0°C

(32 °F)

50°C

(122 °F)

100°C

(212 °F)

150°C

(302 °F)

200°C

(392 °F)

250°C

(482 °F)

20

(290)

-1 (-14,5)

40

(580)

64

(928)

LFV 330 • - kontaktloser Schalter 31

9 Anhang

35914-DE-091125

Abb. 35: Prozesstemperatur - Prozessdruck bei Schalterstellung 0,5 g/cm³ (Betriebsartenumschalter)
1 Prozessdruck in bar (psig)

2 Prozesstemperatur in °C (°F)

Viskosität - dynamisch 0,1 … 10.000 mPa s (Voraussetzung: bei Dichte 1)
Dichte 0,7 … 2 ,5 g/cm³ (0.025 … 0.09 lbs/in³); 0,5 … 2,5 g/

cm³ (0.018 … 0.09 lbs/in³) durch Umschalten

Elektromechanische Daten

Kabeleinführung/Stecker (je nach Ausführung)

- Einkammergehäuse l 1 x Kabelverschraubung M20 x 1,5 (Kabel:

ø 5 … 9 mm), 1 x Blindstopfen M20 x 1,5;
beiliegend 1 x Kabelverschraubung M20 x 1,5

oder:

l 1 x Kabelverschraubung ½ NPT, 1 x Blind-

stopfen ½ NPT, 1 x Kabelverschraubung

½ NPT

oder:

l 1 x Stecker M12 x 1; 1 x Blindstopfen M20 x 1,5

Schraubklemmen für Leitungsquerschnitt bis 1,5 mm² (AWG 16)

Bedienelemente

Betriebsartenschalter

- A Maximalstanderfassung bzw. Überlaufschutz/
Überfüllsicherung

- B Minimalstanderfassung bzw. Trockenlaufschutz

Dichteumschalter

- 0,5 0,5 … 2,5 g/cm³ (0.018 … 0.9 oz/in³)

- 0,7 0,7 … 2,5 g/cm³ (0.025 … 0.9 oz/in³)

Spannungsversorgung

Betriebsspannung 20 … 253 V AC, 50/60 Hz, 20 … 253 V DC
Eigenstrombedarf ca. 3 mA (über den Lastkreis)
Laststrom

- Min. 10 mA

- Max. 400 mA (bei I> 300 mA darf die Umgebungs-

temperatur max. 60 °C/140 °F betragen) max. 4 A
bis 40 ms (nicht WHG spezifiziert)

Elektrische Schutzmaßnahmen

Schutzart IP 66/IP 67
Überspannungskategorie III

32 LFV 330 • - kontaktloser Schalter

9 Anhang

35914-DE-091125

Schutzklasse I

Zulassungen

Geräte mit Zulassungen können je nach Ausführung abweichende technische Daten haben. Bei
diesen Geräten sind deshalb die zugehörigen Zulassungsdokumente zu beachten. Diese sind im

Gerätelieferumfang enthalten.

LFV 330 • - kontaktloser Schalter 33

9 Anhang

35914-DE-091125

9.2 Maße

LFV 330

~ 69 mm

(2.72")

ø 79 mm

(3.11")

110 mm (4.33")

M20x1,5/
½ NPT

~ 116 mm (4.57")

ø 86 mm (3.39")

108 mm (4.25")

M20x1,5M20x1,5/

½ NPT

1 2

~ 59 mm

(2.32")

ø 80 mm

(3.15")

112 mm (4.41")

M20x1,5/
½ NPT

3

Abb. 36: Gehäuseausführungen
1 Kunststoffgehäuse

2 Aluminiumgehäuse
3 Edelstahlgehäuse, elektropoliert

34 LFV 330 • - kontaktloser Schalter

9 Anhang

35914-DE-091125

LFV 330

G3/4A, 3/4"NPT
G1A, 1"NPT

L

L

L

L

L

32 (G3/4A, 3/4"NPT)
41 (G1A, 1"NPT)

4 5

6

1 2 3

7

18,5 mm

(0.73")

57 mm

(2.24")

50 mm

(1.97")

ø 33,7 mm
(1.33")

36 mm

(1.42")

19 mm

(0.75")

34 mm

(1.34")

178 mm (7.01")

Abb. 37: LFV 330
1 Einschraubgewinde

2 Tri-Clamp
3 Konus DN 25
4 Rohrverschraubung DN 40
5 Flansch
6 Gasdichte Durchführung
7 Temperaturzwischenstück

L = Sensorlänge, siehe Kapitel "Technische Daten"

LFV 330 • - kontaktloser Schalter 35

9 Anhang

35914-DE-091125

36 LFV 330 • - kontaktloser Schalter

9 Anhang

35914-DE-091125

LFV 330 • - kontaktloser Schalter 37

9 Anhang

35914-DE-091125

38 LFV 330 • - kontaktloser Schalter

9 Anhang

35914-DE-091125

LFV 330 • - kontaktloser Schalter 39

9 Anhang

35914-DE-091125

Australia

Phone [phone]
1800 33 48 02 – tollfree
E-Mail [e-mail]

Belgium/Luxembourg

Phone [phone]
E-Mail [e-mail]

Brasil

Phone [phone]
E-Mail [e-mail]

Ceská Republika

Phone [phone]
E-Mail [e-mail]

China

Phone [phone]
E-Mail [e-mail]

Danmark

Phone [phone]
E-Mail [e-mail]

Deutschland

Phone [phone]
E-Mail [e-mail]

España

Phone [phone]
E-Mail [e-mail]

France

Phone [phone]
E-Mail [e-mail]

Great Britain

Phone [phone]
E-Mail [e-mail]

India

Phone [phone]
E-Mail [e-mail]

Israel

Phone [phone]
E-Mail [e-mail]

Italia

Phone [phone]
E-Mail [e-mail]

Japan

Phone [phone]
E-Mail [e-mail]

Nederlands

Phone [phone]
E-Mail [e-mail]

Norge

Phone [phone]
E-Mail auste[e-mail]

Österreich

Phone [phone]
E-Mail o[e-mail]

Polska

Phone [phone]
E-Mail [e-mail]

Republic of Korea

Phone [phone]
E-Mail [e-mail]

Republika Slowenija

Phone [phone]
E-Mail o[e-mail]

România

Phone [phone]
E-Mail o[e-mail]

Russia

Phone [phone]
E-Mail [e-mail]

Schweiz

Phone [phone]
E-Mail [e-mail]

Singapore

Phone [phone]
E-Mail [e-mail]

Suomi

Phone [phone]
E-Mail sick@sick.

Sverige

Phone [phone]
E-Mail [e-mail]

Taiwan

Phone [phone]
E-Mail [e-mail]

Türkiye

Phone [phone]
E-Mail [e-mail]

USA/Canada/México

Phone [phone]
1800-325-7425 – tollfree
E-Mail [e-mail]

More representatives and
agencies in all major industrial
nations at www.sick.com

SICK AG | Waldkirch | Germany | www.sick.com

LFV 330

35914-DE-091125

/20092511 · VS · Printed in Germany (200911) · Änderungen vorbehalten

Angegebene Produkteigenschaften und technische Daten stellen keine Garantieerklärung dar

GB

O P E R A T I N G I N S T R U C T I O N S

LF V 3 3 0

- c o n t a c t l e s s e l e c t r o n i c s w i t c h

Contents

1 About this document

1.1 Function. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4

1.2 Target group . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4

1.3 Symbolism used. . . . . . . . . . . . . . . . . . . . . . . . . . . .

4

2 For your safety

2.1 Authorised personnel . . . . . . . . . . . . . . . . . . . . . . . .

5

2.2 Appropriate use . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5

2.3 Warning about misuse . . . . . . . . . . . . . . . . . . . . . . .

5

2.4 General safety instructions . . . . . . . . . . . . . . . . . . . .

5

2.5 Safety label on the instrument . . . . . . . . . . . . . . . . . .

6

2.6 CE conformity . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6

2.7 Safety instructions for Ex areas . . . . . . . . . . . . . . . . .

6

3 Product description

3.1 Configuration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7

3.2 Principle of operation . . . . . . . . . . . . . . . . . . . . . . . .

8

3.3 Operation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8

3.4 Storage and transport . . . . . . . . . . . . . . . . . . . . . . . .

9

4 Mounting

4.1 General instructions . . . . . . . . . . . . . . . . . . . . . . . . .

10

4.2 Mounting instructions . . . . . . . . . . . . . . . . . . . . . . . .

13

5 Connecting to power supply

5.1 Preparing the connection . . . . . . . . . . . . . . . . . . . . .

17

5.2 Connection procedure. . . . . . . . . . . . . . . . . . . . . . . .

17

5.3 Wiring plan, single chamber housing . . . . . . . . . . . . .

18

6 Set up

6.1 General information . . . . . . . . . . . . . . . . . . . . . . . . .

21

6.2 Adjustment elements . . . . . . . . . . . . . . . . . . . . . . . .

21

6.3 Functional chart . . . . . . . . . . . . . . . . . . . . . . . . . . . .

22

7 Maintenance and fault rectification

7.1 Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

24

7.2 Rectify malfunctions . . . . . . . . . . . . . . . . . . . . . . . . .

24

7.3 Exchange the electronics . . . . . . . . . . . . . . . . . . . . .

25

7.4 Instrument repair . . . . . . . . . . . . . . . . . . . . . . . . . . .

25

8 Dismounting

8.1 Dismounting steps . . . . . . . . . . . . . . . . . . . . . . . . . .

26

8.2 Removal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

26

9 Supplement

9.1 Technical data . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

27

9.2 Dimensions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

34

2 LFV 330 • - contactless electronic switch

Contents

35914-EN-091126

Supplementary documentation

Information:

Supplementary documents appropriate to the ordered version come
with the delivery. You can find them listed in chapter "Product

description".

Instructions manuals for accessories and replacement parts

Tip:

To ensure reliable setup and operation of your LFV 330, we offer
accessories and replacement parts. The associated documents are:

l 36051 - Electronics module LFV series 300
l 36053 - Lock fitting for LFV 330, unpressurized operation
l 36054 - Lock fitting for LFV 330, pressure range -1 … 16 b ar
l 36055 - Lock fitting for LFV 330, pressure range -1 … 64 b ar

LFV 330 • - contactless electronic switch 3

Contents

35914-EN-091126

1 About this document

1.1 Function

This operating instructions manual provides all the information you
need for mounting, connection and setup as well as important
instructions for maintenance and fault rectification. Please read this
information before putting the instrument into operation and keep this
manual accessible in the immediate vicinity of the device.

1.2 Target group

This operating instructions manual is directed to trained qualified
personnel. The contents of this manual should be made available to
these personnel and put into practice by them.

1.3 Symbolism used

Information, tip, note

This symbol indicates helpful additional information.

Caution: If this warning is ignored, faults or malfunctions can
result.
Warning: If this warning is ignored, injury to persons and/or serious
damage to the instrument can result.
Danger: If this warning is ignored, serious injury to persons and/or
destruction of the instrument can result.

Ex applications

This symbol indicates special instructions for Ex applications.

l List

The dot set in front indicates a list with no implied sequence.

à Action

This arrow indicates a single action.

1 Sequence

Numbers set in front indicate successive steps in a procedure.

4 LFV 330 • - contactless electronic switch

1 About this document

35914-EN-091126

2 For your safety

2.1 Authorised personnel

All operations described in this operating instructions manual must be
carried out only by trained specialist personnel authorised by the plant
operator.

During work on and with the device the required personal protective
equipment must always be worn.

2.2 Appropriate use

LFV 330 is a sensor for level detection.

You can find detailed information on the application range in chapter

"Product description".

Operational reliability is ensured only if the instrument is properly used
according to the specifications in the operating instructions manual as
well as possible supplementary instructions.

For safety and warranty reasons, any invasive work on the device
beyond that described in the operating instructions manual may be
carried out only by personnel authorised by the manufacturer. Arbitrary
conversions or modifications are explicitly forbidden.

2.3 Warning about misuse

Inappropriate or incorrect use of the instrument can give rise to
application-specific hazards, e.g. vessel overfill or damage to system
components through incorrect mounting or adjustment.

2.4 General safety instructions

This is a high-tech instrument requiring the strict observance of
standard regulations and guidelines. The user must take note of the
safety instructions in this operating instructions manual, the country­specific installation standards as well as all prevailing safety
regulations and accident prevention rules.

The instrument must only be operated in a technically flawless and
reliable condition. The operator is responsible for trouble-free
operation of the instrument.

During the entire duration of use, the user is obliged to determine the
compliance of the required occupational safety measures with the
current valid rules and regulations and also take note of new
regulations.

LFV 330 • - contactless electronic switch 5

2 For your safety

35914-EN-091126

2.5 Safety label on the instrument

The safety approval markings and safety tips on the device must be
observed.

2.6 CE conformity

This device fulfills the legal requirements of the applicable EC
guidelines. By attaching the CE mark, we provide confirmation of
successful testing.

2.7 Safety instructions for Ex areas

Please note the Ex-specific safety information for installation and
operation in Ex areas. These safety instructions are part of the
operating instructions manual and come with the Ex-approved
instruments.

6 LFV 330 • - contactless electronic switch

2 For your safety

35914-EN-091126

3 Product description

3.1 Configuration

The scope of delivery encompasses:

l LFV 330 point level sensor
l Documentation

- this operating instructions manual

- Ex-specific "Safety instructions" (with Ex-versions)

- if necessary, further certificates

LFV 330 consists of the components:

l Housing cover
l Housing with electronics
l Process fitting with tuning fork

1

2

3

Fig. 1: LFV 330 with plastic housing
1 Housing cover

2 Housing with electronics
3 Process fitting

The type label contains the most important data for identification and
use of the instrument:

l Article number
l Serial number
l Technical data
l Article numbers, documentation

In addition to the type label outside on the instrument, you find the
serial number also inside the instrument.

Scope of delivery

Constituent parts

Type label

LFV 330 • - contactless electronic switch 7

3 Product description

35914-EN-091126

3.2 Principle of operation

LFV 330 is a point level sensor with tuning fork for level detection.

It is designed for industrial use in all areas of process technology and

can be used in liquids.

Typical applications are overfill and dry run protection. The small
tuning fork allows use in all kinds of tanks and vessels. Thanks to its
simple and rugged measuring sys tem, LFV 330 is virtually unaffected
by the chemical and physical properties of the liquid.

It functions even under difficult conditions such as turbulence, air
bubbles, foam generation, buildup, strong external vibration or
changing products.

Fault monitoring

The electronics module of LFV 330 continuously monitors via
frequency evaluation the following criteria:

l Strong corrosion or damage on the tuning fork
l loss of vibration
l Line break to the piezo drive

If a malfunction is detected or in case of power failure, the electronics
takes on a defined switching condition, i.e. the contactless electronic
switch opens (safe condition).

The tuning fork is piezoelectrically energised and vibrates at its
mechanical resonance frequency of approx. 1200 Hz. The piezos are
fixed mechanically and are hence not subject to temperature shock
limitations. The frequency changes when the tuning fork is covered by
the medium. This change is detected by the integrated electronics
module and converted into a switching command.

LFV 330 is a compact instrument, i.e. it can be operated without
external evaluation system. The integrated electronics evaluates the
level signal and outputs a switching signal. With this switching signal, a
connected device can be operated directly (e.g. a warning system, a

PLC, a pump etc.).

The data for power supply are specified in chapter "Technical data".

3.3 Operation

The switching condition of LFV 330 with plastic housing can be
checked when the housing is closed (signal lamp). In the basic
adjustment, products with a density > 0.7 g/cm³ (0.025 lbs/in³) can be
detected. The instrument can be adapted if products with lower density
should be measured.

On the electronics module you will find the following indicating and
adjustment elements:

l Signal lamp for indication of the switching condition (green/red)
l DIL switch for sensitivity adjustment

Application area

Functional principle

Power supply

8 LFV 330 • - contactless electronic switch

3 Product description

35914-EN-091126

l Mode adjustment for selection of the switching condition (A/B)

3.4 Storage and transport

Your instrument was protected by packaging during transport. Its
capacity to handle normal loads during transport is assured by a test
according to DIN EN 24180.

The packaging of standard instruments consists of environment­friendly, recyclable cardboard. In addition, the sensor can be provided
with a protective cover of ABS. For special versions PE foam or PE foil
is also used. Dispose of the packaging material via specialised
recycling companies.

Transport must be carried out under consideration of the notes on the
transport packaging. Nonobservance of these instructions can cause
damage to the device.

The delivery must be checked for completeness and possible transit
damage immediately at receipt. Ascertained transit damage or
concealed defects must be appropriately dealt with.

Up to the time of installation, the packages must be left closed and
stored according to the orientation and storage markings on the
outside.

Unless otherwise indicated, the packages must be stored only under
the following conditions:

l Not in the open
l Dry and dust free
l Not exposed to corrosive media
l Protected against solar radiation
l Avoiding mechanical shock and vibration

l Storage and transport temperature see chapter "Supplement -

Technical data - Ambient conditions"

l Relative humidity 20 … 85 %

Packaging

Transport

Transport inspection

Storage

Storage and transport

temperature

LFV 330 • - contactless electronic switch 9

3 Product description

35914-EN-091126

4 Mounting

4.1 General instructions

Make sure that all parts of the instrument exposed to the process, in
particular the sensor element, process seal and process fitting, are
suitable for the existing process conditions. These include above all
the process pressure, process temperature as well as the chemical
properties of the medium.

You can find the specifications in chapter "Technical data" or on the
type label.

In general, LFV 330 can be installed in any position. The instrument
simply has be mounted in such a way that the tuning fork is at the
height of the desired switching point.

The tuning fork has lateral markings (notches) that indicate the
switching point with vertical mounting. The switching point refers to
water with the basic setting of the sensitivity switch ≥ 0.7 g/cm³
(0.025 lbs/in³). When mounting LFV 330, make sure that this marking
is at the height of the requested switching point. Keep in mind that the
switching point of the instrument is shifted if the medium has a density
other than water - water 1 g/cm³ (0.036 lbs/in³). For products < 0.7 g/
cm³ (0.025 lbs/in³) and > 0.5 g/cm³ (0.018 lbs/in³) the density switch
must be set to ≥ 0.5 g/cm³.

Keep in mind that foams with a density > 0.45 g/cm³ (0.016 lbs/in³) are
detected by the sensor. This can cause faulty switchings particulary
when used as dry run protection system.

Suitability for the proc­ess conditions

Switching point

10 LFV 330 • - contactless electronic switch

4 Mounting

35914-EN-091126

2

3

1

4

Fig. 2: Vertical mounting
1 Switching point approx. 13 mm (0.51 in)

2 Switching point with lower density
3 Switching point with higher density
4 Switching point approx. 27 mm (1.06 in)

1

Fig. 3: Horizontal mounting
1 Switching point

LFV 330 • - contactless electronic switch 11

4 Mounting

35914-EN-091126

1

2

Fig. 4: Horizontal installation (recommended installation position, especially for
adhesive products)

1 Switching point
2 Marking with screwed version on top, with flange versions directed to the

flange holes

With flange versions, the fork is directed as follows to the flange holes.

Fig. 5: Fork position with flange versions

Use the recommended cables (see chapter "Connecting to power
supply") and tighten the cable gland.

You can give your instrument additional protection against moisture
penetration by leading the connection cable downward in front of the
cable entry. Rain and condensation water can thus drain off. This
applies mainly to outdoor mounting as well as installation in areas
where high humidity is expected (e.g. through cleaning processes) or
on cooled or heated vessels.

Moisture

12 LFV 330 • - contactless electronic switch

4 Mounting

35914-EN-091126

Fig. 6: Measures against moisture penetration

Caution:

Do not hold LFV 330 on the tuning fork. Particularly with flange or tube
versions, the tuning fork can be damaged just by the weight of the
instrument. Transport coated instruments very carefully and avoid
touching the tuning fork.

Remove the packaging or the protective cover just before installation.

The process fitting must be sealed if there is gauge or low pressure in

the vessel. Before use, check if the seal material is resistant against
the measured product and the process temperature.

The max. permissible pressure is specified in chapter "Technical data"
or on the type label of the sensor.

The vibrating level switch is a measuring instrument and must be
treated accordingly. Bending the vibrating el ement will destroy the
instrument.

Warning:

The housing must not be used to screw the instrument in! Applying
tightening force can damage internal parts of the housing.

Use the hexagon above the thread for screwing in.

4.2 Mounting instructions

LFV 330 has a defined thread starting point. This means that every
LFV 330 is in the same fork position after being screwed in. Remove

therefore the supplied seal from the thread of LFV 330. This seal is not
required when using a welded socket with O-ring in front.

Transport

Pressure/Vacuum

Handling

Welded socket

LFV 330 • - contactless electronic switch 13

4 Mounting

35914-EN-091126

Keep in mind that this welded socket is not suitable for coated
instrument versions.

Screw LFV 330 completely into the welded socket. The later position
can be determined already before welding. Mark the appropriate
position of the welded socket. Before welding, unscrew LFV 330 and
remove the rubber ring from the welded socket. The welded socket
has a marking (notch). Weld the socket with the notch facing upward,
or in case of pipelines (DN 32 up to DN 50), aligned with the direction
of flow.

1

Fig. 7: Marking on the welded socket
1 Marking

In case of horizontal mounting in adhesive and viscous products, the
surfaces of the tuning fork should be vertical in order to reduce buildup
on the tuning fork. On the screwed version you will find a marking on
the hexagon. With this, you can check the position of the tuning fork
when screwing it in. When the hexagon touches the seal, the thread
can still be turned by approx. half a turn. This is sufficient to reach the
recommended installation position.

With flange versions, the fork is directed to the flange holes.

When used in adhesive and viscous products, the tuning fork should
protrude into the vessel to avoid buildup. For that reason, sockets for

flanges and mounting bosses should be avoided when mounting
horizontally.

If LFV 330 is mounted in the filling stream, unwanted false measure-
ment signals can be generated. For this reason, mount LFV 330 at a
position in the vessel where no disturbances, e.g. from filling openings,
agitators, etc., can occur.

This applies particularly to instrument types with long extension tube.

Adhesive products

Inflowing medium

14 LFV 330 • - contactless electronic switch

4 Mounting

35914-EN-091126

Fig. 8: Inflowing medium

To minimise flow resistance caused by the tuning fork, LFV 330 should
be mounted in such a way that the surfaces of the blades are parallel
to the product movement.

Due to the effects of agitators, equipment vibration or similar, the level
switch can be subjected to strong lateral forces. For this reason, do not
use an overly long extension tube for LFV 330, but check if you can
mount a level switch LFV 310 on the side of the vessel in horizontal
position.

Extreme vibration caused by the process or the equipment, e.g.
agitators or turbulence in the vessel, can cause the extension tube of
LFV 330 to vibrate in resonance. This leads to increased stress on the
upper weld joint. Should a longer tube version be necessary, you can
provide a suitable support or guy directly above the tuning fork to
secure the extension tube.

This measure applies mainly to applications in Ex areas category 1G or
WHG. Make sure that the tube is not subject to bending stress due to

this measure.

Flows

Agitators

LFV 330 • - contactless electronic switch 15

4 Mounting

35914-EN-091126

Fig. 9: Lateral straining of LFV 330

16 LFV 330 • - contactless electronic switch

4 Mounting

35914-EN-091126

5 Connecting to power supply

5.1 Preparing the connection

Always keep in mind the following safety instructions:

l Connect only in the complete absence of line voltage

In hazardous areas you should take note of the appropriate
regulations, conformity and type approval certificates of the sensors
and power supply units.

Connect the operating voltage according to the following diagrams.
Oscillator SWE60C is designed in protection class 1. To maintain this

protection class, it is absolutely necessary that the ground conductor
be connected to the internal ground terminal. Take note of the general
installation regulations. As a rule, connect LFV 330 to vessel ground
(PA), or in case of plastic vessels, to the next ground potential. On the
side of the housing there is a ground terminal between the cable
entries. This connection serves to drain off electrostatic charges. In Ex
applications, the installation regulations for hazardous areas must be
given priority.

The data for power supply are specified in chapter "Technical data".

The instrument is connected with standard two-wire cable without

screen. If electromagnetic interference is expected which is above the
test values of EN 61326 for industrial areas, screened cable should be
used.

Use cable with round cross-section. A cable outer diameter of 5 … 9 mm
(0.2 … 0.35 in) ensures the seal effect of the cable gland. If you are

using cable with a different diameter or cross-section, exchange the
seal or use a suitable cable gland.

In hazardous areas, only use approved cable connections for LFV 330.

Take note of the corresponding installation regulations for Ex

applications.

5.2 Connection procedure

With Ex instruments, the housing cover may only be opened if there is
no explosive atmosphere present.

Proceed as follows:

1 Unscrew the housing cover
2 Loosen compression nut of the cable entry

Note safety instructions

Take note of

safety instruc­tions for Ex ap­plications

Select power supply

Selecting connection

cable

Select connec­tion cable for Ex
applications

LFV 330 • - contactless electronic switch 17

5 Connecting to power supply

35914-EN-091126

3 Remove approx. 10 cm (4 in) of the cable mantle, strip approx.

1 cm (0.4 in) of insulation from the ends of the individual wires
4 Insert the cable through the cable gland into the sensor
5 Open the terminals with a screwdriver
6 Insert the wire ends into the open terminals according to the wiring

plan

7 Tighten the terminals with a screwdriver
8 Check the hold of the wires in the terminals by lightly pulling on

them
9 Tighten the compression nut of the cable entry. The seal ring must

completely encircle the cable

10 Screw the housing cover on
The electrical connection is finished.

5.3 Wiring plan, single chamber housing

The following illustrations apply to the non-Ex as well as to the EEx-d
version.

1 2

4 4

4

3

Fig. 10: Material versions, single chamber housing
1 Plastic (not with EEx d)

2 Aluminium
3 Stainless steel, electro-polished
4 Filter element for pressure compensation (not with EEx d)

Housing overview

18 LFV 330 • - contactless electronic switch

5 Connecting to power supply

35914-EN-091126

C

2 0- 253 V A C /D C

m ax 40 0 mA

A

B

L
N

L N

1

2

0,5 g / cm

3

0,7 g / cm

3

+

+

121 2

3

5

1

2

4

Fig. 11: Electronics and connection compartment, single chamber housing

1 Control lamp

2 DIL switch for mode adjustment

3 DIL switch for switching point adaptation

4 Ground terminal

5 Connection terminals

We recommend connecting LFV 330 in such a way that the switching

circuit is open when there is a level signal, line break or failure (safe

condition).

Information:

The contactless electronic switch is always shown in non-operative

condition.

Warning:

The instrument must not be operated without an intermediately

connected load, because the electronics would be destroyed if

connected directly to the mains. It is not suitable for connection to low

voltage PLC inputs.

For direct control of relays, contactors, magnet valves, warning lights,

horns etc.

Domestic current is temporarily lowered below 1 mA after switching off

the load so that contactors, whose holding current is lower than the

constant domestic current of the electronics, are reliably switched off.

Electronics and connec­tion compartment

Wiring plan

LFV 330 • - contactless electronic switch 19

5 Connecting to power supply

35914-EN-091126

When LFV 330 is used as part of an overfill protection system
according to WHG, also note the regulations of the general type
approval.

1 2

L N

+

Fig. 12: Wiring plan, single chamber housing

20 LFV 330 • - contactless electronic switch

5 Connecting to power supply

35914-EN-091126

6 Set up

6.1 General information

The figures in brackets refer to the following illustrations.

With plastic housings, the switching condition of the electronics can be

checked when the housing cover is closed (control lamp). In the basic

setting, products with a density > 0.7 g/cm³ (0.025 lbs/in³) can be

detected. For products with lower density, the switch must be set to

> 0.5 g/cm³ (0.018 lbs/in³).

On the electronics module you will find the following indicating and

adjustment elements:

l Signal lamp (1)

l DIL switch for mode adjustment - A/B (2)

l DIL switch for sensitivity adjustment (3)

Note:

For test purposes, immerse the tuning fork of LFV 330 always in

liquids. Do not test the function of LFV 330 with the hand. This can

damage the sensor.

6.2 Adjustment elements

1

2

1

2
3

Fig. 13: Oscillator SWE60C - Contactless electronic switch

1 Signal lamp (LED)

2 DIL switch for mode adjustment

3 DIL switch for sensitivity adjustment

Control lamp for indication of the switching status

l green = output conducts

l red = output blocks

l red (flashing) = failure

Function/Configuration

Signal lamp (1)

LFV 330 • - contactless electronic switch 21

6 Set up

35914-EN-091126

With the mode adjustment (A/B) you can change the switching
condition of the relay. You can set the required mode according to the
"Function chart" (A - max. detection or overflow protection, B - min.
detection or dry run protection).

With this DIL switch (3) you can set the switching point to liquids
having a density between 0.5 and 0.7 g/cm³ (0.018 and 0.025 lbs/in³).
With the basic setting, liquids with a density of > 0.7 g/cm³ (0.025 lbs/
in³) can be detected. In liquids with lower density, you must set the
switch to > 0.5 g/cm³ (0.018 lbs/in³). The specifications for the position
of the switching point relate to water - density value 1 g/cm³ (0.036 lbs/
in³). In products with a different density, the switching point will shift in
the direction of the housing or tuning fork end depending on the
density and type of installation.

Note:

Keep in mind that foams with a density > 0.45 g/cm³ (0.016 lbs/in³) are
detected by the sensor. This can cause faulty switchings particulary
when used as dry run protection system.

6.3 Functional chart

The following chart provides an overview of the switching conditions
depending on the adjusted mode and level.

Level Switching status Control lamp

Mode A
Overflow protection

21

Switch closed Green

Mode A
Overflow protection

21

Switch open Red

Mode B
Dry run protection

21

Switch closed Green

Mode B
Dry run protection

21

Switch open Red

Mode adjustment (2)

Sensitivity adjustment

(3)

22 LFV 330 • - contactless electronic switch

6 Set up

35914-EN-091126

Level Switching status Control lamp

Failure of the supply
voltage

(mode A/B)

any

21

Switch open off

Failure any

21

Switch open flashes red

LFV 330 • - contactless electronic switch 23

6 Set up

35914-EN-091126

7 Maintenance and fault rectification

7.1 Maintenance

When used as directed in normal operation, LFV 330 is completely
maintenance free.

7.2 Rectify malfunctions

The operator of the system is responsible for taking suitable measures
to rectify malfunctions.

LFV 330 offers maximum reliability. Nevertheless, faults can occur
during operation. These may be caused by the following, e.g.:

l Sensor
l Process
l Power supply
l Signal processing

The first measure to be taken is to check the output signal. In many
cases, the causes can be determined this way and the faults rectified.

? LFV 330 signals "covered" when the vibrating element is not

submerged (overfill protection)

? LFV 330 signals "uncovered" when the vibrating element is

submerged (dry run protection)

l Operating voltage too low

à Check operating voltage

l Electronics defective

à Press the mode switch (min./max.). If the instrument then

changes the mode, the vibrating element may be covered with
buildup or mechanically damaged. Should the switching
function in the correct mode still be faulty, return the
instrument for repair.

à Push the mode switch. If the instrument then does not change

the mode, the electronics module may be defective. Exchange
the electronics module.

à Check if there is buildup on the vibrating element, and if so,

remove it.

l Unfavourable installation location

à Mount the instrument at a location in the vessel where no dead

zones or air bubbles can form.

Reaction when malfunc­tions occur

Causes of malfunction

Fault rectification

Checking the switching

signal

24 LFV 330 • - contactless electronic switch

7 Maintenance and fault rectification

35914-EN-091126

l Wrong mode selected

à Set the correct mode on the mode switch (max.: overflow

protection, min.: dry run protection). Wiring should be carried
out according to the quiescent current principle.

? Signal lamp flashes red

l Electronics module has detected a failure

à Exchange instrument or return instrument for repair

? The signal lamp flashes alternately red and green

l instrument defective

à Exchange instrument or return instrument for repair

Depending on the failure reason and measures taken, the steps

described in chapter "Set up" must be carried out again, if necessary.

7.3 Exchange the electronics

If the electronics module is defective, it can be replaced by the user.

In Ex applications only one electronics module with respective Ex

approval may be used.

You find all information to the electronics exchange in the operating

instructions of the new electronics module.

In general, all electronics modules of series SW60 can be inter-

changed. If you want to use an electronics module with a different

signal output, you carry out the complete setup. You find the

necessary, suitable operating instruction on our homepage.

7.4 Instrument repair

If it is necessary to repair the instrument, please contact the

responsible Sick agency.

Reaction after fault rec­tification

LFV 330 • - contactless electronic switch 25

7 Maintenance and fault rectification

35914-EN-091126

8 Dismounting

8.1 Dismounting steps

Warning:

Before dismounting, be aware of dangerous process conditions such
as e.g. pressure in the vessel, high temperatures, corrosive or toxic
products etc.

Take note of chapters "Mounting" and "Connecting to power supply"
and carry out the listed steps in reverse order.

With Ex instruments, the housing cover may only be opened if there is
no explosive atmosphere present.

8.2 Removal

The instrument consists of materials which can be recycled by
specialised recycling companies. We use recyclable materials and
have designed the electronics to be easily separable.

WEEE directive 2002/96/EG

This instrument is not subject to the WEEE directive 2002/96/EG and
the respective national laws. Pass the instrument directly on to a
specialised recycling company and do not use the municipal collecting
points. These may be used only for privately used products according
to the WEEE directive.

Correct disposal avoids negative effects to persons and environment
and ensures recycling of useful raw materials.

Materials: see chapter "Technical data"

If you have no possibility to dispose of the old instrument

professionally, please contact us concerning return and disposal.

26 LFV 330 • - contactless electronic switch

8 Dismounting

35914-EN-091126

9 Supplement

9.1 Technical data

General data

Material 316L corresponds to 1.4404 or 1.4435
Materials, wetted parts

- Process fitting - thread 316L

- Process fitting - flange 316L

- Process seal Klingersil C-4400

- Tuning fork 316L

- Extension tube: ø 21.3 mm (0.839 in) 316L

Materials, non-wetted parts

- Plastic housing plastic PBT (Polyester)

- Aluminium die-casting housing Aluminium die-casting AlSi10Mg, powder-coated -

basis: Polyester

- Stainless steel housing, electropolished 316L

- Seal between housing and housing

cover

NBR (stainless steel housing), silicone (Alu/plastic
housing)

- Light guide in housing cover (plastic) PMMA (Makrolon)

- Ground terminal 316L

- Temperature adapter (optional) 316L

- Gas-tight leadthrough (optional) 316L/glass

Sensor length (L) 80 … 6000 mm (3.15 … 236.22 in)
Weight

- Instrument weight (depending on proc-
ess fitting)

approx. 0.8 … 4 kg (0.18 … 8.82 lbs)

- Tube extension approx. 920 g/m (9.9 oz/ft)

Surface quality

- Standard R

a

approx. 3 µm (1.18-4in)

- Hygienic version (3A) R

a

< 0.8 µm (3.15-5in)

- Hygienic version (3A) R

a

< 0.3 µm (1.18-5in)

Process fittings

- Pipe thread, cylindrical (ISO 228 T1) G¾ A, G1 A

- American pipe thread, tapered ¾ NPT or 1 NPT

- Flanges DIN from DN 25, ANSI from 1"

- hygienic fittings Bolting DN 40 PN 40, Tri-Clamp 1", Tri-Clamp 1½"

PN 10, conus DN 25 PN 40, Tuchenhagen Varivent
DN 50 PN 10

Gas-tight leadthrough (optional)

- Leakage rate < 10

-6

mbar l/s

LFV 330 • - contactless electronic switch 27

9 Supplement

35914-EN-091126

- Pressure resistance PN 64

- hygienic fittings Bolting DN 40 PN 40, Tri-Clamp 1", Tri-Clamp 1½"

PN 10, conus DN 25 PN 40, Tuchenhagen Varivent
DN 50 PN 10

Output variable

Output Contactless electronic switch
Modes (adjustable)

- A Max. detection or overflow/overfill protection

- B Min. detection or dry run protection

Accuracy (similar to DIN EN 60770-1)

Reference conditions and actuating variables according to DIN EN 61298-1

- Ambient temperature +18 … +30 °C (+64 … +86 °F)

- Relative humidity 45 … 75 %

- Air pressure 860 … 1060 mbar/86 … 106 kPa (12.5 … 15.4 psig)

- Product temperature +18 … +30 °C (+64 … +86 °F)

- Product density 1 g/cm³ (0.036 lbs/in³) (water)

- Product viscosity 1 mPa s

- Superimposed pressure 0 kPa

- Sensor installation vertically from top

- Density selection switch > 0.7 g/cm³

Measuring accuracy

Deviation ± 1 mm (0.04 in)

28 LFV 330 • - contactless electronic switch

9 Supplement

35914-EN-091126

Influence of the process temperature on the switching point

1

3

4

2

10 (

25

/

64

")

8

(

5

/

16

")

6 (

15

/

64

")

4 (

5

/

32

")

2 (

5

/

64

")

-2 (

-5

/

64

")

-4 (

-5

/

32

")

-6 (

-15

/

64

")

-8 (

-5

/

16

")

-10 (

-25

/

64

")

0

0°C

(32 °F)

100°C

(212 °F)

150°C

(302 °F)

200°C

(392 °F)

250°C

(482 °F)

50°C

(122 °F)

Fig. 27: Influence of the process temperature on the switching point
1 Shifting of the switching point in mm (in)

2 Process temperature in °C (°F)
3 Switching point at reference conditions (notch)
4 Tuning fork

Influence of the product density on the switching point

1

2

4

3

5

6

1,2

(0,043)

1

(0,036)

0,8

(0,029)

0,6

(0,022)

1,4

(0,051)

1,6

(0,058)

1,8

(0,065)

2

(0,072)

2,2

(0,079)

2,4

(0,087)

10 (

25

/

64

")

8

(

5

/

16

")

6 (

15

/

64

")

4 (

5

/

32

")

2 (

5

/

64

")

-2 (

-5

/

64

")

-4 (

-5

/

32

")

-6 (

-15

/

64

")

-8 (

-5

/

16

")

-10 (

-25

/

64

")

0

Fig. 28: Influence of the product density on the switching point
1 Shifting of the switching point in mm (in)

2 Product density in g/cm³ (lb/in³)
3 Switch position 0.5 g/cm³ (0.018 lb/in³)
4 Switch position 0.7 g/cm³ (0.025 lb/in³)
5 Switching point at reference conditions (notch)
6 Tuning fork

LFV 330 • - contactless electronic switch 29

9 Supplement

35914-EN-091126

Influence of the process pressure to the switching point

1

2

3

4

12

(174,1)

38

(551,1)

25

(362,6)

51

(739,7)

64

(928,2)

10 (

25

/

64

")

8

(

5

/

16

")

6 (

15

/

64

")

4 (

5

/

32

")

2 (

5

/

64

")

-2 (

-5

/

64

")

-4 (

-5

/

32

")

-6 (

-15

/

64

")

-8 (

-5

/

16

")

-10 (

-25

/

64

")

0

Fig. 29: Influence of the process pressure to the switching point
1 Shifting of the switching point in mm (in)

2 Process pressure in bar (psig)
3 Switching point at reference conditions (notch)
4 Tuning fork

Repeatability 0.1 mm (0.004 in)
Hysteresis approx. 2 mm (0.08 in) with vertical installation
Switching delay approx. 500 ms (on/off)
Frequency approx. 1200 Hz

Ambient conditions

Ambient temperature on the housing -40 … +70 °C (-40 … +158 °F)
Storage and transport temperature -40 … +80 °C (-40 … +176 °F)

Process conditions

Measured variable Limit level of liquids
Process pressure -1 … 64 bar/-100 … 6400 kPa (-14.5 … 928 psig)

depending on the process fitting, e.g. flange (see
following diagrams)

Process temperature (thread or flange temperature)

- LFV 330 of 316L -50 … +150 °C (-58 … +302 °F)

- LFV 330 with temperature adapter (op-

tion)

-50 … +250 °C (-58 … +482 °F)

30 LFV 330 • - contactless electronic switch

9 Supplement

35914-EN-091126

200 °C

(392 °F)

250 °C

(482 °F)

-50 °C

(-58 °F)

-40 °C

(-40 °F)

0 °C

(32 °F)

40 °C

(104 °F)

70 °C

(158 °F)

50 °C

(122 °F)

100 °C

(212 °F)

150 °C

(302 °F)

1

2

3

Fig. 30: Ambient temperature - Process temperature
1 Process temperature in °C (°F)

2 Ambient temperature in °C (°F)
3 Temperature range with temperature adapter

1

2

-50 °C

(-58 °F)

0°C

(32 °F)

50°C

(122 °F)

100°C

(212 °F)

150°C

(302 °F)

200°C

(392 °F)

250°C

(482 °F)

20

(290)

-1 (-14,5)

40

(580)

64

(928)

Fig. 31: Process temperature - Process pressure with switch position 0.7 g/cm³ (mode switch)
1 Process pressure in bar (psig)

2 Process temperature in °C (°F)

1

2

-50 °C

(-58 °F)

0°C

(32 °F)

50°C

(122 °F)

100°C

(212 °F)

150°C

(302 °F)

200°C

(392 °F)

250°C

(482 °F)

20

(290)

-1 (-14,5)

40

(580)

64

(928)

LFV 330 • - contactless electronic switch 31

9 Supplement

35914-EN-091126

Fig. 32: Process temperature - Process pressure with switch position 0.5 g/cm³ (mode switch)
1 Process pressure in bar (psig)

2 Process temperature in °C (°F)

Viscosity - dynamic 0.1 … 10,000 mPa s (requirement: with density 1)
Density 0.7 … 2 .5 g/cm³ (0.025 … 0.09 lbs/in³); 0.5 … 2.5 g/

cm³ (0.018 … 0.09 lbs/in³) by switching over

Electromechanical data

Cable entry/plug (dependent on the version)

- Single chamber housing l 1 x cable entry M20 x 1.5 (cable: ø 5 … 9 mm),
1 x blind stopper M20 x 1.5; attached 1 x cable

entry M20 x 1.5

or:

l 1 x cable entry ½ NPT, 1 x blind st opper ½ NPT,

1 x cable entry ½ NPT

or:

l 1 x plug M12 x 1; 1 x blind stopper M20 x 1.5

Screw terminals for wire cross-section up to 1.5 mm² (AWG 16)

Adjustment elements

Mode switch

- A Max. detection or overflow/overfill protection

- B Min. detection or dry run protection

Density changeover switch

- 0.5 0.5 … 2.5 g/cm³ (0.018 … 0.9 oz/in³)

- 0.7 0.7 … 2.5 g/cm³ (0.025 … 0.9 oz/in³)

Power supply

Operating voltage 20 … 253 V AC, 50/60 Hz, 20 … 253 V DC
Domestic current requirement approximately 3 mA (via load circuit)
Load current

- Min. 10 mA

- Max. 400 mA (with I> 300 mA the ambient temperature

can be max. 60 °C/140 °F) max. 4 A up to 40 ms
(not WHG specified)

Electrical protective measures

Protection rating IP 66/IP 67
Overvoltage category III
Protection class I

32 LFV 330 • - contactless electronic switch

9 Supplement

35914-EN-091126

Approvals

Depending on the version, instruments with approvals can have different technical data. For these
instruments, please note the corresponding approval documents. They are included in the scope
of delivery.

LFV 330 • - contactless electronic switch 33

9 Supplement

35914-EN-091126

9.2 Dimensions

LFV 330

~ 69 mm

(2.72")

ø 79 mm

(3.11")

110 mm (4.33")

M20x1,5/
½ NPT

~ 116 mm (4.57")

ø 86 mm (3.39")

108 mm (4.25")

M20x1,5M20x1,5/

½ NPT

1 2

~ 59 mm

(2.32")

ø 80 mm

(3.15")

112 mm (4.41")

M20x1,5/
½ NPT

3

Fig. 33: Housing versions
1 Plastic housing

2 Aluminium housing
3 Stainless steel housing, electropolished

34 LFV 330 • - contactless electronic switch

9 Supplement

35914-EN-091126

LFV 330

G3/4A, 3/4"NPT
G1A, 1"NPT

L

L

L

L

L

32 (G3/4A, 3/4"NPT)
41 (G1A, 1"NPT)

4 5

6

1 2 3

7

18,5 mm

(0.73")

57 mm

(2.24")

50 mm

(1.97")

ø 33,7 mm
(1.33")

36 mm

(1.42")

19 mm

(0.75")

34 mm

(1.34")

178 mm (7.01")

Fig. 34: LFV 330
1 Thread

2 Tri-Clamp
3 Cone DN 25
4 Bolting DN 40
5 Flange
6 Gas-tight leadthrough
7 Temperature adapter

L = Sensor length, see chapter "Technical data"

LFV 330 • - contactless electronic switch 35

9 Supplement

35914-EN-091126

36 LFV 330 • - contactless electronic switch

9 Supplement

35914-EN-091126

LFV 330 • - contactless electronic switch 37

9 Supplement

35914-EN-091126

38 LFV 330 • - contactless electronic switch

9 Supplement

35914-EN-091126

LFV 330 • - contactless electronic switch 39

9 Supplement

35914-EN-091126

Australia

Phone [phone]
1800 33 48 02 – tollfree
E-Mail [e-mail]

Belgium/Luxembourg

Phone [phone]
E-Mail [e-mail]

Brasil

Phone [phone]
E-Mail [e-mail]

Ceská Republika

Phone [phone]
E-Mail [e-mail]

China

Phone [phone]
E-Mail [e-mail]

Danmark

Phone [phone]
E-Mail [e-mail]

Deutschland

Phone [phone]
E-Mail [e-mail]

España

Phone [phone]
E-Mail [e-mail]

France

Phone [phone]
E-Mail [e-mail]

Great Britain

Phone [phone]
E-Mail [e-mail]

India

Phone [phone]
E-Mail [e-mail]

Israel

Phone [phone]
E-Mail [e-mail]

Italia

Phone [phone]
E-Mail [e-mail]

Japan

Phone [phone]
E-Mail [e-mail]

Nederlands

Phone [phone]
E-Mail [e-mail]

Norge

Phone [phone]
E-Mail auste[e-mail]

Österreich

Phone [phone]
E-Mail o[e-mail]

Polska

Phone [phone]
E-Mail [e-mail]

Republic of Korea

Phone [phone]
E-Mail [e-mail]

Republika Slowenija

Phone [phone]
E-Mail o[e-mail]

România

Phone [phone]
E-Mail o[e-mail]

Russia

Phone [phone]
E-Mail [e-mail]

Schweiz

Phone [phone]
E-Mail [e-mail]

Singapore

Phone [phone]
E-Mail [e-mail]

Suomi

Phone [phone]
E-Mail sick@sick.

Sverige

Phone [phone]
E-Mail [e-mail]

Taiwan

Phone [phone]
E-Mail [e-mail]

Türkiye

Phone [phone]
E-Mail [e-mail]

USA/Canada/México

Phone [phone]
1800-325-7425 – tollfree
E-Mail [e-mail]

More representatives and
agencies in all major industrial
nations at www.sick.com

SICK AG | Waldkirch | Germany | www.sick.com

LFV 330

35914-EN-091126

/20092611 · VS · Printed in Germany (200911) · Subject to change without notice

The specied product features and technical data do not represent any guarantee
