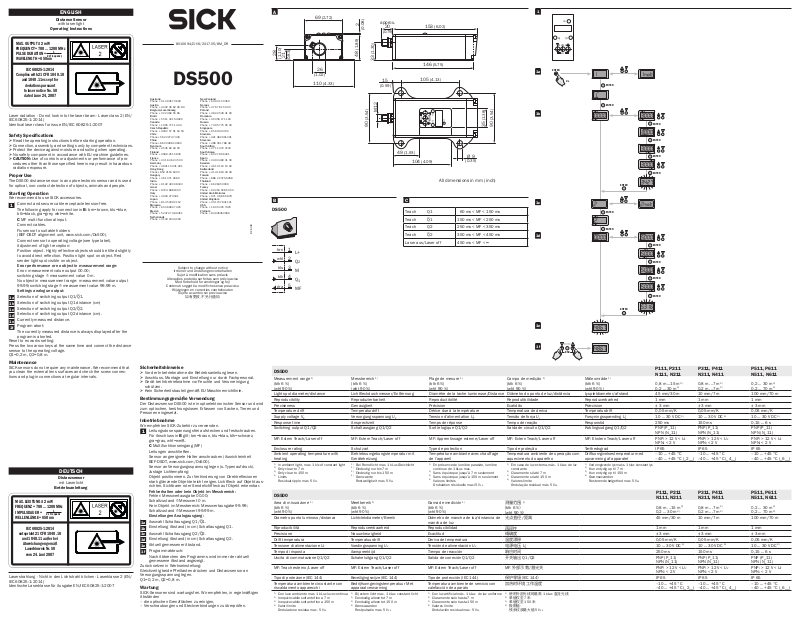

SICK DS500 Operating Instructions Manual

ENGLISH

E

MF

69 (2.72)

28

All dimensions in mm (inch)

Distance Sensor

with laser light

Operating Instructions

MAX. OUTPUT ≤ 2 mW
FREQUENCY = 700 ... 1200 MHz
PULSE DURATION =
WAVELENGTH = 650 nm

1

2 x Frequency

IEC 60825-1:2014

Complies with 21 CFR 1040.10

and 1040.11 except for

deviations pursuant

to laser notice No. 50

dated June 24, 2007

Laser radiation - Do not look into the laser beam - Laser class 2 (EN/
IEC 60825-1:2014)
Identical laser class for issue EN/IEC 60825-1:2007

Safety Specications

> Read the operating instructions before starting operation.
> Connection, assembly, and settings only by competent technicians.
> Protect the device against moisture and soiling when operating.
> No safety component in accordance with EU machine guidelines.
> CAUTION: Use of controls or adjustments or performance of pro-

cedures other than those specified herein may result in hazardous
radiation exposure.

Proper Use

The DS500 distance sensor is an opto-electronic sensor and is used
for optical, non-contact detection of objects, animals and people.

Starting Operation

We recommend to use SICK accessories.

Connect and secure cable receptacle tension-free.

1

The following apply for connection in B: brn=brown, blu=blue,
blk=black, gra=grey, wht=white.

C MF multi-functional input.
Connect cables.
Fix sensor to suitable holders

(BEF-DSDT alignment unit, www.sick.com/Dx500).
Connect sensor to operating voltage (see type label).
Adjustment of light reception:
Position object. Highly reflective objects should be tilted slightly

to avoid direct reflection. Position light spot on object. Red
sender light spot visible on object.

Error performance or no object in measurement range:

Error: measurement value output 00.00;
switching stage  measurement value 0 m.

No object in measurement range: measurement value output

99.99; switching stage  measurement value 99.99 m.

Settings analogue output:

Selection of switching output Q1/Q1.

1a

Selection of switching output Q1 distance (cm)

1b

Selection of switching output Q2/Q2.

1c

Selection of switching output Q2 distance (cm).

1d

Currently measured distance.

1e

Program abort:

1f

The currently measured distance is always displayed after the

program is aborted.
Reset to ex-works setting:
Press the two arrow keys at the same time and connect the distance
sensor to the operating voltage.
Q1=0,2 m, Q2=0,8 m.

Maintenance

SICK sensors do not require any maintenance. We recommend that
you clean the external lens surfaces and check the screw connec­tions and plug-in connections at regular intervals.

DEUTSCH

Distanzsensor

mit Laserlicht

MAX. LEISTUNG ≤ 2 mW
FREQUENZ = 700 ... 1200 MHz
IMPULSDAUER =
WELLENLÄNGE = 650 nm

IEC 60825-1:2014

entspricht 21 CFR 1040.10

und 1040.11 außer bei

Abweichungen gemäß

Laserhinweis Nr. 50

vom 24. Juni 2007

Laserstrahlung - Nicht in den Lichtstrahl blicken - Laserklasse 2 (EN/
IEC 60825-1:2014)
Identische Laserklasse für Ausgabe EN/IEC 60825-1:2007

Betriebsanleitung

1

2 x Frequenz

..8010694/ZJV6/2017-05/8M_DR...

DS500

Australia

Phone [phone]

Austria

Phone [phone]

Belgium/Luxembourg

Phone [phone]

Brazil

Phone [phone]

Canada

Phone [phone]

Czech Republic

Phone [phone]

Chile

Phone [phone]

China

Phone [phone]

Denmark

Phone [phone]

Finland

Phone [phone]

France

Phone [phone]

Germany

Phone [phone]

Hong Kong

Phone [phone]

Hungary

Phone [phone]

India

Phone [phone]

Israel

Phone [phone]

Italy

Phone [phone]

Japan

Phone [phone]

Malaysia

Phone [phone]

Mexico

Phone [phone]

Netherlands

Phone [phone]

Subject to change without notice

Irrtümer und Änderungen vorbehalten

Sujet à modification sans préavis

Alterações poderão ser feitas sem prévio aviso

Med forbehold for ændringer og fejl

Contenuti soggetti a modifiche senza preavviso

Wijzigingen en correcties voorbehouden

Sujeto a cambio sin previo aviso

Sicherheitshinweise

> Vor der Inbetriebnahme die Betriebsanleitung lesen.
> Anschluss, Montage und Einstellung nur durch Fachpersonal.
> Gerät bei Inbetriebnahme vor Feuchte und Verunreinigung

schützen.

> Kein Sicherheitsbauteil gemäß EU-Maschinenrichtlinie.

Bestimmungsgemäße Verwendung

Der Distanzsensor DS500 ist ein optoelektronischer Sensor und wird
zum optischen, berührungslosen Erfassen von Sachen, Tieren und
Personen eingesetzt.

Inbetriebnahme

Wir empfehlen SICK-Zubehör zu verwenden.

Leitungsdose spannungsfrei aufstecken und festschrauben.

1

Für Anschluss in B gilt: brn=braun, blu=blau, blk=schwarz,
gra=grau, wht=weiß.

C Multifunktionseingang (MF)
Leitungen anschließen.
Sensor an geeignete Halter anschrau ben (Ausrichteinheit

BEF-DSDT, www.sick.com/Dx500).
Sensor an Versorgungsspannung legen (s. Typenaufdruck).
Justage Lichtempfang:

Objekt positionieren. Zur Verhinderung von Direktreflexionen
stark glänzende Objekte leicht neigen. Lichtfleck auf Objekt aus­richten. Sichtbarer roter Sendelichtfleck auf Objekt erkennbar.

Fehlverhalten oder kein Objekt im Messbereich:

Fehler: Messwertausgabe 00.00;
Schaltzustand  Messwert 0 m.

Kein Objekt im Messbereich: Messwertausgabe 99.99;
Schaltzustand  Messwert 99.99 m.

Einstellungen Analogausgang:

Auswahl Schaltausgang Q1/Q1.

1a

Einstellung Abstand (in cm) Schaltausgang Q1.

1b

Auswahl Schaltausgang Q2/Q2.

1c

Einstellung Abstand (in cm) Schaltausgang Q2.

1d

Aktuell gemessener Abstand.

1e

Programmabbruch:

1f

Nach Abbrechen des Programms wird immer der aktuell

gemessene Abstand angezeigt.
Zurücksetzen in Werkseinstellung:
Gleichzeitig beide Pfeiltasten drücken und Distanzsensor an
Versorgungsspannung legen.
Q1=0,2 m, Q2=0,8 m.

Wartung

SICK-Sensoren sind wartungsfrei. Wir empfehlen, in regelmäßigen
Abständen
– die optischen Grenzflächen zu reinigen,
– Verschraubungen und Steckverbindungen zu überprüfen.

New Zealand

Phone [phone]

Norway

Phone [phone]

Poland

Phone [phone]

Romania

Phone [phone]

Russia

Phone [phone]

Singapore

Phone [phone]

Slovakia

Phone [phone]

Slovenia

Phone [phone]

South Africa

Phone [phone]

South Korea

Phone [phone]

Spain

Phone [phone]

Sweden

Phone [phone]

Switzerland

Phone [phone]

Taiwan

Phone [phone]

Thailand

Phone [phone]

Turke y

Phone [phone]

United Arab Emirates

Phone [phone]

United Kingdom

Phone [phone]

USA

Phone [phone]

Vietnam

Phone [phone]

如有更改，不另行通知

BZ int46

A

(0.08)

approx.

20

(0.79)

33 (1.30)

21

(1.10)

2

(0.83)

48 (1.89)

26

(1.02)

110 (4.33)

15

(0.59)

M12

90 (3.54)

49 (1.93)

B C

DS500

1

brn

L+

2

wht

Q

2

3

blu

M

4

blk

Q

1

5

gra

153 (6.02)

146

(5.75)

105 (4.13)

Q

1

Q

2

35 (1.38)

90 (3.54)

Ø 9

104 (4.09)

Teach Q1 60 ms < MF < 150 ms

Teach Q1

Teach Q2 250 ms < MF < 350 ms

Teach Q2

Laser aus/Laser off 450 ms < MF < ∞

(0.35)

150 ms < MF < 250 ms

350 ms < MF < 450 ms

1

on

Q

Q

2

1

ENTER

ESC

NTER

1a

2 s

ENTER

ENTER

1b

ENTER

ENTER

ENTER

ENTER

ENTER

1c

ENTER

ENTER

1d

ENTER

ENTER

ENTER

ENTER

ENTER

1e

ENTER

ESC

Måleområde
(blk 6 %)
(wht 90 %)

P111, P211

1)

N111, N211

0,8 m ...15 m
0,2 … 30 m

3)

3)

P311, P411
N311, N411

0,8 m ...7 m
0,2 m ...7 m

P511, P611
N511, N611

2)

2)

0,2 … 30 m
0,2 … 70 m

DS500

Measurement range
(blk 6 %)
(wht 90 %)

1f

1)

Messbereich
(blk 6 %)
(wht 90 %)

1)

Plage de mesure
(blk 6 %)
(wht 90 %)

1)

Campo de medição
(blk 6 %)
(wht 90 %)

1)

Light spot diameter/distance Lichtfleckdurchmesser/Entfernung Diamètre de la tache lumineuse/Distance Diâmetro do ponto de luz/distância Lyspletdiameter/afstand 45 mm/30 m 10 mm/7 m 100 mm/70 m
Reproducibility Reproduzierbarkeit Reproductibilité Reprodutibilidade Reproducerbarhed 1 mm 1 mm 1 mm
Preciseness Genauigkeit Précision Exatidão Præcision ± 3 mm ± 3 mm ± 3 mm
Temperature drift Temperaturdrift Dérive due à la température Temperatura de deriva Temperaturdrift 0,05 mm/K 0,05 mm/K 0,05 mm/K
Supply voltage V

S

Versorgungsspannung U

V

Tension d'alimentation U

V

Tensão de força U

v

Forsyningsspænding U

v

10 … 30 V DC

4)

10 … 30 V DC

4)

10 … 30 V DC
Response time Ansprechzeit Temps de réponse Tempo de reação Responstid 250 ms 150 ms 0,15 ... 6 s
Switching output Q1/Q2 Schaltausgang Q1/Q2 Sortie logique Q1/Q2 Saída de circuito Q1/Q2 Koblingsudgang Q1/Q2 PNP (P_11)

MF: Extern Teach/Laser off MF: Extern Teach/Laser off MF: Apprentissage externe/Laser off MF: Extern Teach/Laser off MF: Ekstern Teach/Laser off PNP: > 12 V < U

NPN (N_11)

NPN: < 2 V

V

PNP (P_11)
NPN (N_11)

PNP: > 12 V < U
NPN: < 2 V

PNP (P_11)

NPN (N_11)

V

PNP: > 12 V < U

NPN: < 2 V
Enclosure rating Schutzart Type de protection Tipo de proteção Tæthedsgrad IP 65 IP 65 IP 65
Ambient operating temperature with

heating

1)

In ambient light, max. 1 klx of constant light

2)

Only clear to 7 m

3)

Only clear to 150 m

4)

Limits

Residual ripple max. 5 V

PP

DS500

Area di misurazione
(blk 6 %)
(wht 90 %)

Diametro punto luminoso/distanza Lichtvlekdiameter/Bereik Diámetro de mancha de luz/distancia de

Riproducibilità Reproduceerbaarheid Reproducibilidad
Precisione Nauuwkeurigheid Exactitud
Drift temperatura Temperatuurdrift Deriva de temperatura
Tensione di alimentazione U
Tempo di risposta Aanspreektijd Tiempo de reacción
Uscita di commutazione Q1/Q2 Schakeluitgang Q1/Q2 Salida de conexión Q1/Q2

MF: Teach esterno/Laser off MF: Extern Teach/Laser off MF: Extern Teach/Laser off

Tipo di protezione (IEC 144) Beveiligingswijze (IEC 144) Tipo de protección (IEC 144)
Temperatura ambiente circostante con

riscaldamento apparecchi

1)

Con luce ambiente max. 1 kLux luce continua

2)

Inequivocabile soltanto fino a 7 m

3)

Inequivocabile soltanto fino a 150 m

4)

Valori limite

Ondulazione residua max. 5 V

1)

V

SS

Betriebsumgebungstemperatur mit
Geräteheizung

1)

Bei Fremdlicht max. 1 kLux Gleichlicht

2)

Eindeutig nur bis 7 m

3)

Eindeutig nur bis 150 m

4)

Grenzwerte

Restwelligkeit max. 5 V

Meetbereik
(blk 6 %)
(wht 90 %)

1)

Voedingsspanning U

Bedrijfsomgevingstemperatuur Met
apparaatverwarming

1)

Bij extern licht max. 1 kLux constant licht

2)

Eenduidig alleen tot 7 m

3)

Eenduidig alleen tot 150 m

4)

Grenswaarden

Restpulsatie max. 5 V

SS

V

SS

Température ambiante avec chauffage
de l’appareil

1)

En présence de lumière parasite, lumière

continue de 1 kLux max.

2)

Sans équivoque jusqu’à 7 m seulement

3)

Sans équivoque jusqu’à 150 m seulement

4)

Valeurs limites

Ondulation résiduelle maxi 5 V

Gama de medición
(blk 6 %)
(wht 90 %)

SS

1)

mancha de luz

Tensión de alimentación U

Temperatura ambiente de servicio con
calefacción de aparato

1)

Con luz artificial máx. 1 kLux de luz uniforme

2)

Claramente solo hasta 7 m

3)

Claramente solo hasta 150 m

4)

Valores límite

Ondulación residual max. 5 V

V

SS

Temperatura ambiente de operação com
aquecimento do aparelho

1)

Em caso de luz externa, máx. 1 kLux de luz

constante

2)

Claramente só até 7 m

3)

Claramente só até 150 m

4)

Valores limite

Ondulação residual máx. 5 V

测量范围

（blk 6 %）
（wht 90 %）

1)

SS

光点直径/距离

再现性
精确度
温度漂移
电源电压 U

v

响应时间
开关输出 Q1/Q2

MF：外部示教/激光关

保护等级（IEC 144）
加热时环境工作温度

1)

使用外部光线时最高 1 kLux 直流光线

2)

单值仅至 7 米

3)

单值仅至 150 米

4)

极限值：

残余纹波最大值 5 V

SS

Driftsomgivelsestemperatur med
opvarmning af apparatet

1)

Ved omgivende lys maks. 1 klux konstant lys

2)

Kun entydig op til 7 m

3)

Kun entydig op til 150 m

4)

Grænseværdier

Resterende bølgethed max. 5 V

SS

–10 … +45 °C
–40 … +45 °C (_2__)

P111, P211
N111, N211

0,8 m ...15 m
0,2 … 30 m

3)

3)

–10 … +45 °C
–40 … +45 °C (_4__)

P311, P411
N311, N411

0,8 m ...7 m
0,2 m ...7 m

2)

2)

–10 … +45 °C

–40 … +45 °C (_6__)

P511, P611

N511, N611

0,2 … 30 m

0,2 … 70 m

45 mm/30 m 10 mm/7 m 100 mm/70 m

1 mm 1 mm 1 mm
± 3 mm ± 3 mm ± 3 mm
0,05 mm/K 0,05 mm/K 0,05 mm/K
10 … 30 V DC

4)

10 … 30 V DC

4)

10 … 30 V DC

250 ms 150 ms 0,15 ... 6 s
PNP (P_11)

NPN (N_11)
PNP: > 12 V < U

NPN: < 2 V

V

PNP (P_11)
NPN (N_11)

PNP: > 12 V < U
NPN: < 2 V

PNP (P_11)

NPN (N_11)

V

PNP: > 12 V < U

NPN: < 2 V

IP 65 IP 65 IP 65
–10 … +45 °C

–40 … +45 °C (_2__)

–10 … +45 °C
–40 … +45 °C (_4__)

–10 … +45 °C

–40 … +45 °C (_6__)

3)

3)

4)

V

3)

3)

4)

V

FRANÇAIS

Capteur de la distance

à lumière laser

Instructions de Service

PUISSANCE MAXI ≤ 2 mW
FREQUENCE = 700 ... 1200 MHz
DUREE D’UNE IMPULSION
LONGUEUR D’ONDE = 650 nm

=

2 x Frequence

1

IEC 60825-1:2014

Conforme à 21 CFR 1040.10

et 1040.11 à l'exception de

déviations conformément

à laser notice No. 50

du 24 juin 2007

Rayonnement laser - Ne pas regarder directement le rayon laser ­Classe laser 2 (EN/IEC 60825-1:2014)
Même classe laser pour l’édition EN/CEI 60825-1:2007

Conseils de sécurité

> Lire les Instructions de Service avant la mise en marche.
> Installation, raccordement et réglage ne doivent être effectués que

par du personnel qualifié.

> Lors de la mise en service, protéger l’appareil de l’humidité et des

saletés.

> N’est pas un composant de sécurité au sens de la directive euro-

péenne concernant les machines.

Utilisation correcte

Le capteur de la distance DS500 est un capteur opto-électronique
qui s’utilise pour la saisie optique de choses, d’animaux et de
personnes sans aucun contact.

Mise en service

Nous recommandons d’utiliser des accessoires SICK.

Enficher la boîte à conducteurs sans aucune tension et la visser.

1

Pour le raccordement dans B on a: brn=brun, blu=bleu, blk=noir,
gra=gris, wht=blanc.

C L‘entrée multifonctionnelle MF
Raccorder les fils.
Installer le capteur muni de trous de fixation sur des supports

appropriés (Dispositif d‘alignement BEF-DSDT,
www.sick.com/Dx500).

Appliquer la tension de service au détecteur (voir inscription
indiquant le modèle).

Ajustement Réception de la lumière :
Positionner l’objet. Pour éviter les réflexions directes, incliner

légèrement les objets à fort degré de brillance. Pointer la tache
lumineuse vers l’objet. La tache rouge émise est visible sur
l’objet.

Comportement in correct ou pas d‘objet dans le plage de
mesure :

Erreur: valeur mesurée éditée 00.00;
état de commande  aleur mesurée 0 m.
Pas d‘objet dans le plage de mesure : valeur éditée 99.99;
état de commande  valeur mesurée 99.99 m.

Réglages sortie analogique:

Sélection sortie de commande Q1/Q1.

1a

Réglage distance sortie de commande Q1 (cm).

1b

Sélection sortie de commande Q2/Q2.

1c

Réglage distance sortie de commande Q2 (cm).

1d

Distance momentanée mesurée.

1e

Interruption de programme:

1f

Après une interruption du programme, c‘est toujours la distance

momentanée mesurée qui s‘affiche.
Retour aux valeurs par défaut :
Appuyer simultanément sur les deux touches directionnelles et
appliquer la tension de service au capteur de distance.
Q1=0,2 m, Q2=0,8 m.

Maintenance

Les détecteurs de lumière SICK ne nécessitent pas d’entretien. Nous
recommandons, à intervalles réguliers

- de nettoyer les surfaces optiques,

- de contrôler les assemblages vissés et les connexions à fiche et à
prise.

PORTUGUÊS

Sensor di distância

com luz de raios laser

Instruções de operação

RENDIMIENTO MAX ≤ 2 mW
FREQUÊNCIA = 700 ... 1200 MHz
DURAÇÃO DO IMPULSO
COMPRIMENTO DA ONDA = 650 nm

IEC 60825-1:2014

Cumpre a norma 21 CFR 1040.10

e 1040.11, excepto

desvios da

nota laser nº 50

24 de Junho de 2007

Radiação laser - Não olhar diretamente para o raio laser - Classe de
laser 2 (EN/IEC 60825-1:2014)
Classe de laser idêntica para a edição EN/IEC 60825-1:2007

=

2 x Frequência

1

Instruções de segurança

> Antes do comissionamento dev ler as instruções de operação.
> Conexões, montagem e ajuste devem ser executados exclusiva-

mente por pessoal devidamente qualificado.
> Guardar o aparelho ao abrigo de umidade e sujidade.
> Não se trata de elemento de segurança segundo a Diretiva Máqui-

nas da União Europêa.

Utilização devida

A sensor di distância DS500 é um sensor opto-eletrônico que é
utilizado para a análise ótica, sem contato, de objetos, animais e
pessoas.

Comissionamento

Recomendamos utilizar acessório SICK.

Enfiar a caixa de cabos sem torções e aparafusá-la.

1

Para a ligação elétrica em B é: brn=marron, blu=azul, blk=preto,
gra=cinzento, wht=branco.

C MF entrada multifuncional
Fazer a cablagem elétrica dos cabos.
Montar o sensor mediante os furos de fixação num suporte

apropriado (Unidade de alinhamento BEF-DSDT,
www.sick.com/Dx500).

Ligar a foto-célula à tensão operacional (ver identificação de
tipo).

Ajuste da recepção de luz:
Posicionar o objeto. Para evitar reflexões diretas, inclinar ligei-

ramente os objetos muito brilhantes. Centrar o ponto de luz no
objeto. O ponto da luz deve ser visível sobre o objeto.

Erro de desempenho ou ausência de objeto na área de
medição:

Erro: saída do valor de medição 00.00;
estado de conexão  valor de medição 0 m.
Ausência de objeto na área de medição:
saída do valor de medição 99.99;
estado de conexão  valor de medição 99.99 m.

Configurações saída análoga:

Seleção saída de comutação Q1/Q1.

1a

Configuração distância saída de comutação Q1 (cm).

1b

Seleção saída de comutação Q2/Q2.

1c

Configuração distância saída de comutação Q2 (cm).

1d

Distância atualmente medida.

1e

Interrupção do programa:

1f

Após a interrupção do programa é sempre exibida a distância

atualmente medida.
Repor a configuração de fábrica:
Apertar simultaneamente ambas as teclas de seta e aplicar o sensor
de distância à tensão de serviço. Q1=0,2 m, Q2=0,8 m.

Manutenção

Os sensores de luz SICK não requerem manutenção. Recomendamos
que se faça, em intervalos regulares,

- a limpeza das superfícies óticas,

- e um controle às conexões roscadas e uniões de conetores.

DANSK

Afstand sensor

med laserlys

Driftsvejlening

MAKS YDELSE ≤ 2 mW
FREKVENS = 700 ... 1200 MHz
IMPULSVARIGHED =
BØLGELÆNGDE = 650 nm

IEC 60825-1:2014

Overholder 21 CFR 1040.10

og 1040.11, undtagen

afvigelser i henhold til

lasermeddelelse nr. 50,

dateret 24. juni 2007

Laserstråling - Undgå at se ind i laserlysstrålen - Laserklasse 2 (EN/
IEC 60825-1:2014)
Identisk laserklasse for udgave EN/IEC 60825-1:2007

Sikkerhedsforskrifter

> Driftsvejledningen skal gennemlæses før idrifttagning.
> Tilslutning, montage og indstilling må kun foretages af fagligt

personale.

> Apparatet skal beskyttes mod fugtighed og snavs ved

idrifttagningen.

> Ingen sikkerhedskomponent iht. EU-maskindirektiv.

Beregnet anvendelse

Afstand sensor DS500 er en opto-elektronisk føler, som benyttes til
optisk, berøringsløs registrering af ting, dyr og personer.

Idriftagning

Vi anbefaler brugen af SICK-tilbehør.

Ledningsdåse monteres spændingsfri og skrues fast.

1

For tilslutning i B gælder: brn=brun, blu=blå, blk=sort, gra=grå,

wht=hvid.

C MF multifunktionsindgang

Ledninger tilsluttes.

Sensor med fastgørelseshuller monteres på egnede holdere

(Justeringsenhed BEF-DSDT, www.sick.com/Dx500).

Lystaster forbindes med driftsspænding (se typebetegnelse).

Justering lysmodtagelse:

Objekt positioneres. Meget skinnende objekter vippes en smule

for at forhindre direkte refleksion. Lysplet rettes på objekt. Synlig

rød sendelysplet er tydelig på objekt.

Fejlreaktion eller ikke noget objekt i måleonrådet:

Fejl: udlæst måleværdi 00.00;

Koblingstilstand  måleværdi 0 m.

Ikke noget objekt i måleonrådet: udlæst måleværdi 99.99;

koblingstilstand  måleværdi 99.99 m.

Indstillinger analogudgang:

Valg koblingsudgang Q1/Q1.

1a

Indstilling afstand koblingsudgang Q1 (cm).

1b

Valg koblingsudgang Q2/Q2.

1c

1

2 x Frekvens

Indstilling afstand koblingsudgang Q2 (cm).

1d

Aktuelt målt afstand.

1e

Programafbrydelse:

1f

Når programmet er blevet afbrudt, bliver den aktuelt målte

afstand altid vist.
Reset til fabrikkens indstilling:
Tryk samtidigt på begge piletaster og tilfør driftsspænding til
afstandssensoren.
Q1=0,2 m, Q2=0,8 m.

Vedligeholdelse

SICK-sensorerne kræver ingen vedligeholdelse. Vi anbefaler, at

- de optiske grænseflader rengøres

- forskruninger og stikforbindelser kontrolleres med regelmæssige
mellemrum.

ITALIANO

Sensore di distanza

con luce laser

Instruzioni per l’uso

POTENZA MAX ≤ 2 mW
FREQUENZA = 700 ... 1200 MHz
DURATA IMPULSO =
LUNGHEZZA D’ONDA = 650 nm

IEC 60825-1:2014

Conforme a 21 CFR 1040.10

e 1040.11 ad eccezione delle

deviazioni stabilite

dal laser notice N. 50

datata 24 giugno 2007

Raggio laser - Non fissare la luce del raggio laser - Classe laser 2
(EN/IEC 60825-1:2014)
Classe laser identica per emissioni EN/IEC 60825-1:2007

Avvertimenti di sicurezza

> Leggere prima della messa in esercizio.
> Allacciamento, montaggio e regolazione solo da parte di personale

qualificato.
> Durante la messa in esercizio proteggere da umidità e sporcizia.
> Non componente di sicurezza secondo la Direttiva macchine EN.

Impiego conforme allo scopo

Le sensore di distanza DS500 è un sensore optoelettronico che
viene impiegato per il rilevamento ottico a distanza di oggetti, animali
e persone.

Messa in esercizio

Consigliamo di utilizzare accessori originali SICK.

Inserire scatola esente da tensione e avvitare stringendo.

1

Per collegamento B osservare: brn=marrone, blu=blu, blk=nero,
gra=grigio, wht=bianco.

C L‘ingresso multifunzione MF
Collegare i cavi.
Montare il sensore a un supporto adatto

(Unità di allineamento BEF-DSDT, www.sick.com/Dx500).
Allacciare a tensione di esercizio (cf. stampigliatura).
Aggiustaggio ricezione luce:
Posizionare l’oggetto. Per impedire le riflessioni dirette inclinare

leggermente gli oggetti molto lucidi. Il raggio di luce rossa deve
essere visibile sull’oggetto. L’indicatore di ricezione deve essere
acceso permanentemente.

Malfunzione o assenza di oggetti nel campo di misura:

Malfunzione o assenza di oggetti nel campo visivo.
Malfunzione: valore di misura indicato 00.00;
stato di commutazione  valore di misura 0 m.
Assenza di oggetti nel campo di visura:
valore di misura indicato 99.99;
stato di commutazione  valore di misura 99.99 m.

Impostazioni uscita analógica:

Selezione uscita di commutazione Q1/Q1.

1a

Impostazione distanza uscita di commutazione Q1 (cm).

1b

Selezione uscita di commutazione Q2/Q2.

1c

Impostazione distanza uscita di commutazione Q2 (cm).

1d

Distanza misurata al momento.

1e

Interruzione del programma:

1f

dopo l‘interruzione del programma viene sempre visualizzata la

distanza misurata al momento.
Ripristino delle impostazioni di fabbrica:
Premere contemporaneamente i due tasti freccia e collegare il
sensore di distanza alla tensione di esercizi.
Q1=0,2 m, Q2=0,8 m.

Manutenzione

I sensori SICK non richiedono manutenzione. Si consiglia

- di pulire regolarmente le superfici ottiche limite,

- di controllare regolarmente gli avvitamenti e i collegamenti a spina.

1

2 x Frequenza

NEDERLANDS

Afstand sensor

met laserlicht

Gebruiksaanwijzing

MAX. VERMOGEN ≤ 2 mW
FREQUENTIE = 700 ... 1200 MHz
IMPULSDUUR =
GOLFLENGTE = 650 nm

1

2 x Frequentie

IEC 60825-1:2014

Voldoet aan 21 CFR 1040.10

en 1040.11, met uitzondering van

afwijkingen conform

laserkennisgeving nr. 50

van 24 juni 2007

Laserstralen - Niet in de laserstraal kijken - Laserklasse 2 (EN/IEC
60825-1:2014)
Identieke laserklasse voor uitgave EN/IEC 60825-1:2007

Veiligheidsvoorschriften

> Lees voor de ingebruikneming de gebruiksaanwijzing.
> Aansluiting, montage en instelling alleen door vakbekwaam

personeel laten uitvoeren.

> Apparaat voor ingebruikneming tegen vocht en verontreiniging

beschermen.

> Geen veiligheidscomponent conform EU-machinerichtlijn.

Gebruik volgens bestemming

De afstand sensor DS500 is een optisch-elektronische sensor en
wordt gebruikt voor het optisch, contactloos registreren van goede­ren, dieren en personen.

Ingebruikneming

Wij adviseren SICK-toebehoren te gebruiken.

Connector spanningsloos monteren en vastschroeven.

1

Voor de aansluiting in B geldt: brn=bruin, blu=blauw, blk=zwart,
gra=grijs, wht=wit.

C MF multifunct. ingang
Kabels aansluiten.
Fotocel aan een geschikte houder monteren

(Richteenheid BEF-DSDT, www.sick.com/Dx500).
Fotocel onder bedrijfsspanning zetten (zie typeplaatje).
Uitrichten lichtontvangst:
Object positioneren. Stel sterk glanzende objecten iets schuin af

om directe reflexies te voorkomen. Lichtvlek op object richten.
Zichtbare rode zenderlichtvlek is op het object te zien.

Fout of geen object in het meetbereik:

Fout: uitvoer meetwaarde 00,00;
schakeltoestand  meetwaarde 0 m.
Geen object in het meetbereik: uitvoer meetwaarde 99,99;
schakeltoestand  meetwaarde 99,99 m.

Instellingen analoge uitgang:

Selectie schakeluitgang Q1/Q1.

1a

Instelling afstand schakeluitgang Q1 (cm).

1b

Selectie schakeluitgang Q2/Q2.

1c

Instelling afstand schakeluitgang Q2 (cm).

1d

Actuele gemeten afstand.

1e

Programma afbreken:

1f

Na het afbreken van het programma, wordt steeds de actueel

gemeten afstand weergegeven.
Resetten tot fabrieksinstelling:
Druk tegelijkertijd op beide pijltjestoetsen en verbind de afstandssen­sor met de bedrijfsspanning.
Q1=0,2 m, Q2=0,8 m.

Onderhoud

SICK-sensoren zijn onderhoudsvrij. Wij bevelen aan, regelmatig

- de optische grensvlakken schoon te maken,

- schroef en connectorverbindingen te controleren.

ESPAÑOL

Sensor di distancia

con luz laser

Manual de Servicio

POTENCIA MAX ≤ 2 mW
FRECUENCIA = 700 ... 1200 MHz
DURACIÓN DE IMPULSO
LONGITUD DE ONDA = 650 nm

La norma IEC 60825-1:2014

se corresponde con las normas

21 CFR 1040.10 y 1040.11

excepto por lo que se refiere a

las divergencias relativas al

aviso láser nº 50

del 24 de junio de 2007

Radiación láser - No mire el haz láser - Clase de láser 2 (EN/IEC
60825-1:2014)
Clase de láser idéntico para la edición EN/IEC 60825-1:2007

Observaciones sobre seguridad

> Leer el Manual de Servicio antes de la puesta en marcha.
> Conexión, montaje y ajuste solo por personal técnico.
> A la puesta en marcha proteger el aparato contra humedad y

suciedad.

> No es elemento constructivo de seguridad según la Directiva UE

sobre maquinaria.

=

2 x Frecuencia

1

Empleo para usos debidos

El sensor di distancia DS500 es un sensor opto-electrónico emple­ado para la detección óptica y sin contacto de objetos, animales y
personas.

Puesta en marcha

Recomendamos emplear el accesorio SICK.

Insertar y atornillar bien la caja de conexiones sin tensión.

1

Para conectar B: brn=marrón, blu=azul, blk=negro, gra=gris,
wht=blanco.

C MF – Entrada multifuncional
Conectar los conductores.
Montar el sensor a un soporte adecuado

(Unidad de alineación BEF-DSDT, www.sick.com/Dx500).
Poner el palpador luminoso en tensión (ver impresión tipo-

gráfica).
Ajuste de la recepción de luz:
Ajustar al máximo el alcance de detección.
Posicionar el objeto. Inclinar un poco para evitar las reflexiones

directas de objetos muy brillantes. Orientar la mancha fotoelé­ctrica hacia el objeto. Mancha fotoeléctrica roja emitida visible
sobre el objeto.

Comportamiento erróneo o ningún objeto en el alance de
medición:

Error: Salida de valor medido 00,00;
Estado de conmutación  Valor medido 0 m.

Ningún objeto en el alance de medición:
Salida de valor medido 99,99;
Estado de conmutación  Valor medido 99,99 m.

Ajustes salida analógica:

Selección salida de conmutación Q1/Q1.

1a

Ajuste distancia salida de conmutación Q1 (cm).

1b

Selección salida de conmutación Q2/Q2.

1c

Ajuste distancia salida de conmutación Q2 (cm).

1d

Distancia actual medida.

1e

Interrupción de programa:

1f

Después de interrumpir el programa es mostrado siempre la
distancia actual medida.

Restablecimiento al ajuste de fábrica:
Pulsar simultáneamente ambas teclas de flecha y conectar el sensor

de distancia a la tensión de servicio.
Q1=0,2 m, Q2=0,8 m.

Mantenimiento

Los sensores SICK están libres de mantenimiento. Recomendamos a
intérvalos regulares

- limpiar las superficies ópticas limítrofes,

- limpiar los prensaestopas y las conexiones de enchufe.

中文

距离传感器

（含激光）

操作说明

㦏⮶戢⒉ ≤ 2 mW
欠䘖 = 700 ... 1200 MHz
厘⑁㖐兼㢅梃 =

= 650 nm

㽱栎

IEC 60825-1:2014

21 CFR 1040.10

䶵⚗

✛

棳ℕ∬㗽

2007 ㄃ 6 㦗 24㡴欐を

䤓䶻50⚆䉏⏘抩⛙

(Laser Notice No.50)䤓⋞ぽ󱁻⮥

激光光束 - 禁止直视激光光束 - 激光级别 2 (EN/IEC 60825­1:2014)

针对版次 EN/IEC 60825-1:2007 的相同激光级别

安全须知

> 开始操作前请阅读使用说明。
> 只允许专业人员进行接线、组装和设置。
> 设备工作时应防潮防污。
> 依照欧盟机械指导方针无保护元件。
> 注意：除本说明书具体规定之外，凡采用其他控制或调整装置或者

执行其他程序均可能会导致辐射曝露的危险。

设计用途

DS500 距离传感器是一种光电传感器，可对物体、动物和人进行无接
触的光学的检测。

2 x

1040.11᧨

欠䘖

1

开始使用

建议使用 SICK 配件。

1

连接并拧紧电源插座。
适于 B 中的连接：brn = 棕色，blu = 蓝 色，blk = 黑 色，

gra = 灰色，wht = 白色。
C MF多功能输入端。
连接电缆。
将传感器安装在适当的支架上（关于 BEF-DSDT 的详细信息，请

登录 www.sick.com/Dx500）。
将传感器连接至工作电压上（参见型号标签）
受光调准：
将检测物定位。 为防止直接反射，将强光物体稍微倾斜。

将光点对准物体，物体上可以看到红色发射器光点。
如果出现操作错误或量程内没有物体时：
出现错误时：测量值输出 00.00；
开关状态  测量值 0 m。
量程内没有物体时：测量值输出 99.99；
开关状态  测量值 99.99 m。

设置模拟输出：

1a

选择开关输出 Q1/Q1。

1b

设置开关输出 Q1 间距（cm）。

1c

选择开关输出 Q2/Q2。

1d

设置开关输出 Q2间 距（ cm）。

1e

当前测定的间距。
程序中止：

1f

程序终止后，始终显示当前测定的间距。

恢复出厂设置：
同时按住两个箭头键钮，将距离传感器与工作电源连接。
Q1 = 0.2 m，Q2 = 0.8 m。

维护

SICK 传感器无需任何维护。我们建议：

- 定期清洁镜头表面，

- 定期检查螺丝接头和插头连接。
