C2000 Eco
Safety Light Curtain
ADDENDUM OPERATING INSTRUCTIONS
D
E
F
GB
I
Inhalt/Contents
This document is protected by the law of copyright, whereby all rights established therein remain with the company SICK AG. Reproduction of this
Inhalt/Contents
D
CH
A Seite 3–10
E Páginas 11–18
F Pages 19–26
GB Pages 27-34
I Pagine 35-43
Addendum Operating Instructions
C2000 Eco
document or parts of this document is only permissible within the limits of the legal determination of Copyright Law. Alteration or abridgement of the
document is not permitted without the explicit written approval of the company SICK AG.
2 © SICK AG • Industrial Safety Systems • Germany • All rights reserved 8011905/TI60/2010-02-12
Subject to change without notice
D
Addendum Betriebsanleitung
C2000 Eco
Inhalt
Inhalt
1 Zu diesem Dokument ........................................................................................................ 4
2 Zur Sicherheit ....................................................................................................................4
3 Produktbeschreibung........................................................................................................ 4
3.1 Technische Daten .................................................................................................4
3.2 Anzeigeelemente...................................................................................................5
4 Montage .............................................................................................................................5
5 Elektroinstallation und Konfiguration............................................................................. 6
5.1 Gerätekonfiguration..............................................................................................6
6 Maßbilder ...........................................................................................................................7
7 Bestelldaten ....................................................................................................................... 9
8011905/TI60/2010-02-12 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 3
Irrtümer und Änderungen vorbehalten
D
Kapitel 1 Addendum Betriebsanleitung
Zu diesem Dokument
C2000 Eco
1 Zu diesem Dokument
Dieses Dokument ist ein Originaldokument.
Hinweis
Dieses Addendum gilt nur
für den Sicherheits-Lichtvorhang C2000 Eco mit einem der folgenden Typenschild-
Einträge im Feld Operating Instructions:
8011905
–
– 8011905/TI60
in Verbindung mit der zugrundeliegenden Betriebsanleitung „Sicherheits-Lichtvorhang
C2000“ (SICK-Artikelnummer 8009140).
Falls in diesem Dokument nicht anders angegeben, gelten die Informationen in der
zugrundeliegenden Betriebsanleitung, dort bezogen auf den Sicherheits-Lichtvorhang
C2000 Standard.
2 Zur Sicherheit
Beachten Sie bei der Verwendung des Sicherheits-Lichtvorhangs C2000 Eco zusätzlich
zu den Angaben in der Betriebsanleitung zum Sicherheits-Lichtvorhang C2000 die
folgenden Hinweise.
3 Produktbeschreibung
Der Sicherheits-Lichtvorhang C2000 Eco als Mitglied der C2000-Produktfamilie erfüllt
die Anforderungen nach EN 61496D1, Typ 2.
Dieses Kapitel informiert Sie über die besonderen Eigenschaften des Sicherheits-Licht-
vorhangs C2000 Eco. Es beschreibt auch die Eigenschaften und Funktionen, die vom
C2000 Standard abweichen.
Lesen Sie dieses Kapitel auf jeden Fall, bevor Sie das Gerät montieren, installieren und
in Betrieb nehmen.
3.1 Technische Daten
Hinweis
Die nachfolgende Auflistung enthält nur Angaben zum Sicherheits-Lichtvorhang C2000
Eco, die sich nicht aus der zugrundeliegenden Betriebsanleitung ergeben.
Schutzfeldhöhe: 150–1200 mm
Reichweite: 0 … 6 m
Auflösung: 30 mm
Keine Strahlcodierung
Keine Schützkontrolle (EDM)
Keine Wiederanlaufsperre (RES)
Schutzart IP 54 (EN 60529)
2 überwachte Ausgänge, PNP, Schaltstrom 250 mA
4 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8011905/TI60/2010-02-12
Irrtümer und Änderungen vorbehalten
D

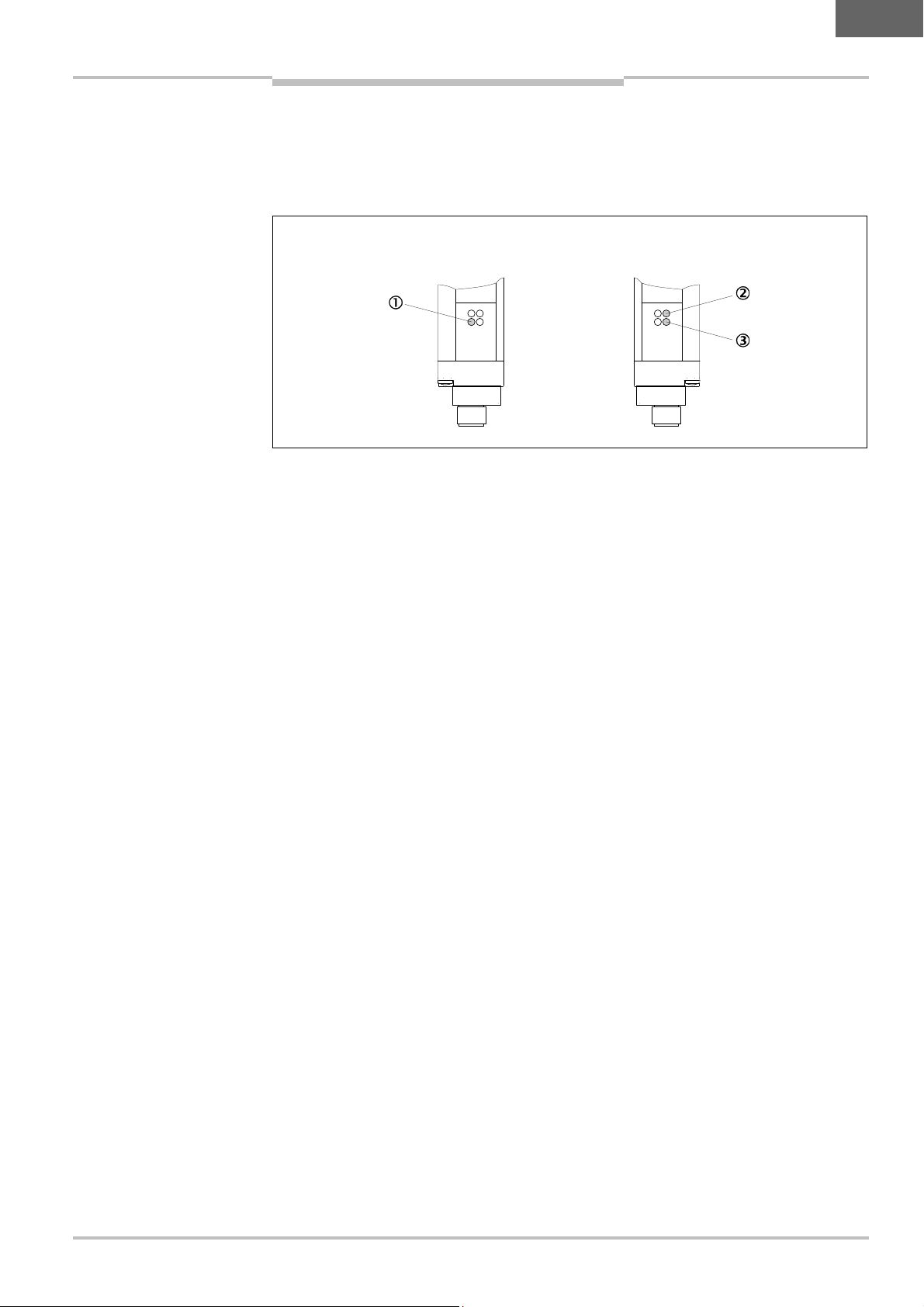

Abb.1:
Anzeigeelemente
Sender
Empfänger
Addendum Betriebsanleitung Kapitel 4
C2000 Eco
Montage
3.2 Anzeigeelemente
as Einstiegsmodell C2000 Eco bietet kein 7-Segment-Display, also keine Status- und
D
Diagnosemöglichkeit. Auch die LED-Anzeigen unterscheiden sich vom C2000 Standard.
C2000 Eco
LED gelb: Betriebsspannung
LED rot: Schaltausgang aus
LED grün: Schaltausgang an
4 Montage
Hinweis
Der Sicherheits-Lichtvorhang C2000 Eco kann nicht mit dem Swivel-Mount-Halter befestigt
werden. Sender und Empfänger werden mit je zwei Seithalterungen befestigt. Die Montage
ist in Kapitel 4.2 „Montage mit Seithalterung“ in der zugrundeliegenden Betriebsanleitung
„Sicherheits-Lichtvorhang C2000“ beschrieben.
Bei der Bestellung des Zubehörs (siehe Kapitel 11.1„Zubehör“ der Betriebsanleitung
Sicherheits-Lichtvorhang C2000) bitte beachten, dass für Befestigung und Verkabelung
nur die beiden folgenden Artikel mit dem C2000 Eco eingesetzt werden können:
Befestigungssatz 6 mit Seithalter
M12-Leitungsdose 5-polig mit Kabel
8011905/TI60/2010-02-12 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 5
Irrtümer und Änderungen vorbehalten
D

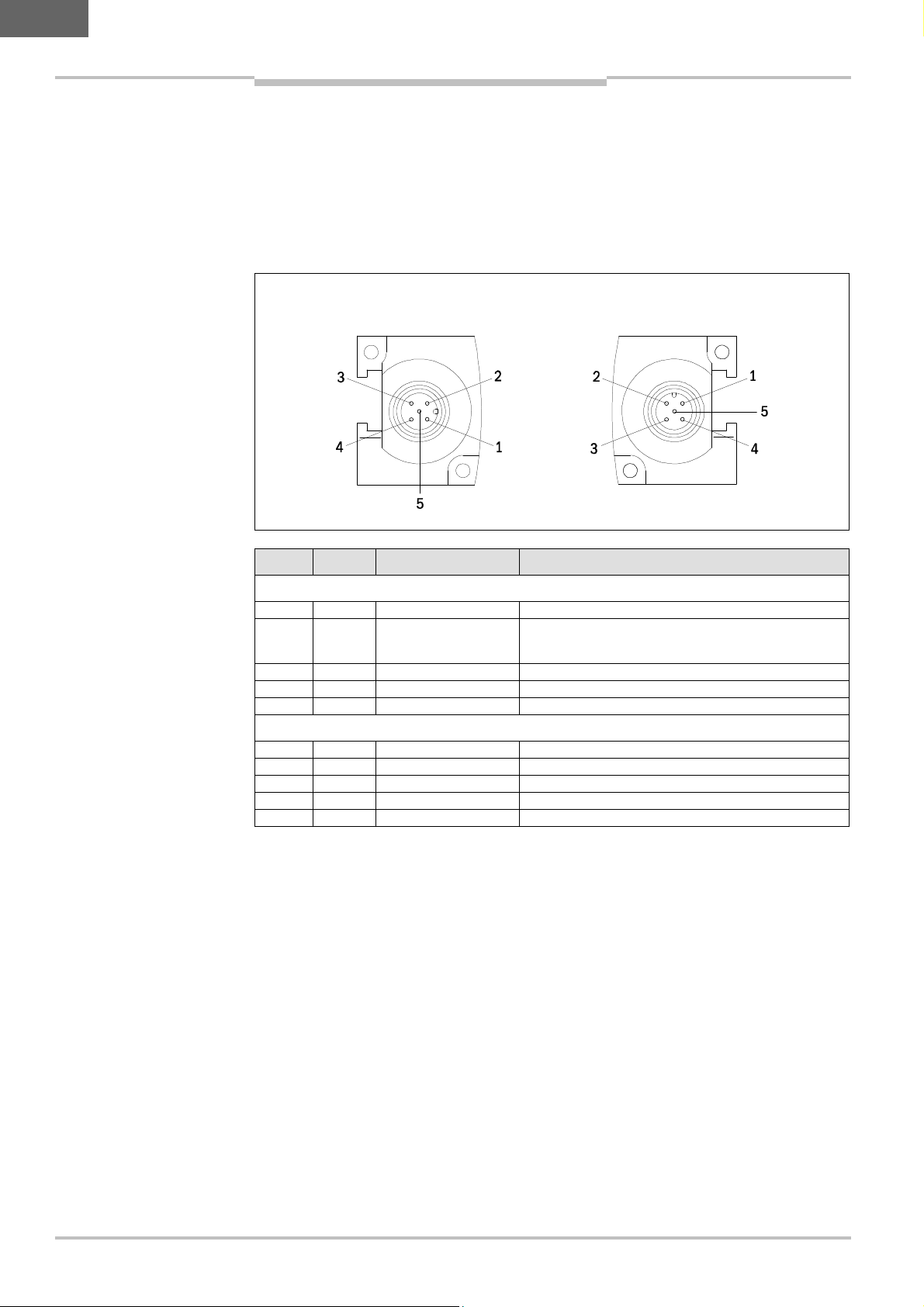

Abb.2:
PIN-Anordnung
Tab.1:
PIN-Belegung
Sender
Empfänger
Elektroinstallation und
Kapitel 5 Addendum Betriebsanleitung
Konfiguration
C2000 Eco
5 Elektroinstallation und Konfiguration
Beachten Sie bei der Elektroinstallation des Sicherheits-Lichtvorhangs C2000 Eco zusätzlich zu den Angaben in der Betriebsanleitung „Sicherheits-Lichtvorhang C2000“ die folgenden Hinweise:
Um die volle EMV-Sicherheit zu gewährleisten, muss die Funktionserde angeschlossen
werden.
M12$Stecker 5-Pin
PIN-Nr. Farbe Bezeichnung Bedeutung (I = Eingang, O = Ausgang)
Sender
1 Braun 24 V DC Spannungsversorgung U
2 Weiß Test I: Geräteselbsttest
0 V = Sender inaktiv
24 V = Sender aktiv
3 Blau GND 0 V DC, Spannungsversorgung
4 Schwarz nc Reserviert
5 Grau Shield Funktionserde
Empfänger
1 Braun 24 V DC Spannungsversorgung U
2 Weiß OSSD 1 O: Schaltausgang 1
3 Blau GND 0 V DC, Spannungsversorgung
4 Schwarz OSSD 2 O: Schaltausgang 2
5 Grau Shield Funktionserde
B
B
5.1 Gerätekonfiguration
Die Gerätekonfiguration ist in den folgenden Kapiteln der Betriebsanleitung „SicherheitsLichtvorhang C2000“ beschrieben:
Kapitel 5.4.1 Konfiguration des Geräteselbsttests
Kapitel 5.4.2 Konfiguration des zyklischen Systemtests
Die Funktionen
Strahlcodierung
EDM (Schützkontrolle)
RES (Wiederanlaufsperre)
stehen beim Sicherheits-Lichtvorhang C2000 Eco nicht zur Verfügung.
6 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8011905/TI60/2010-02-12
Irrtümer und Änderungen vorbehalten
D

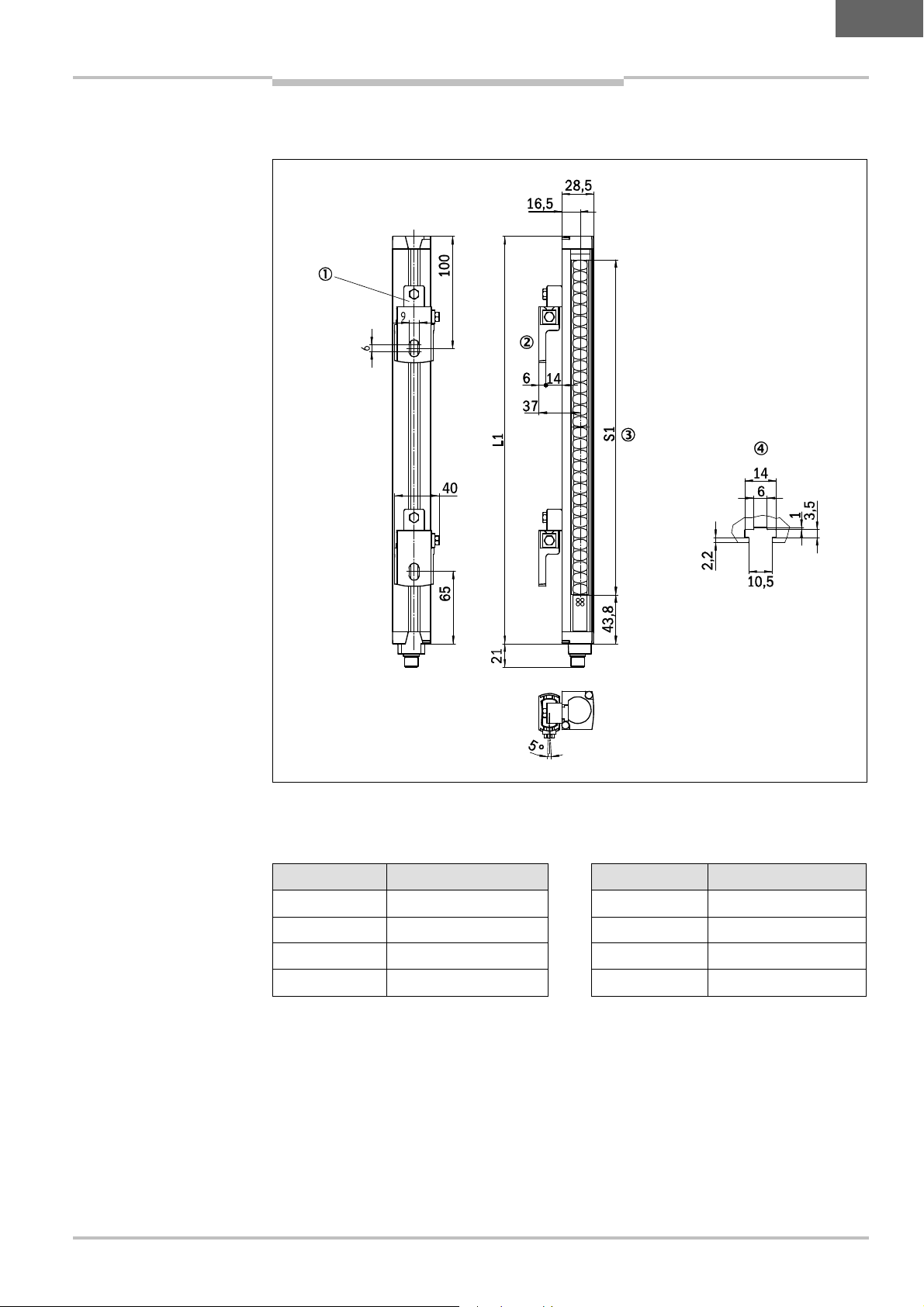

Abb.3:
Maß
bilder und me-
ca.
ca.
Addendum Betriebsanleitung Kapitel 6
C2000 Eco
Maßbilder
6 Maßbilder
chanische Abmessungen
C2000 Eco, Sender (Empfänger ist spiegelbildlich), Seithalter, Schutzfeldhöhen
S1 = 150 … 1200 mm
Befestigungssatz 6 Schutzfeldhöhe
M8 Sechskantschraube DIN 933 mit Scheibe
DIN 9021 (nicht im Lieferumfang)
S1 L1 S1 L1
150 246 750 816
300 364 900 967
450 515 1050 1117
600 666 1200 1266
Schiebemutternut für Seitmontage
8011905/TI60/2010-02-12 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 7
Irrtümer und Änderungen vorbehalten
D

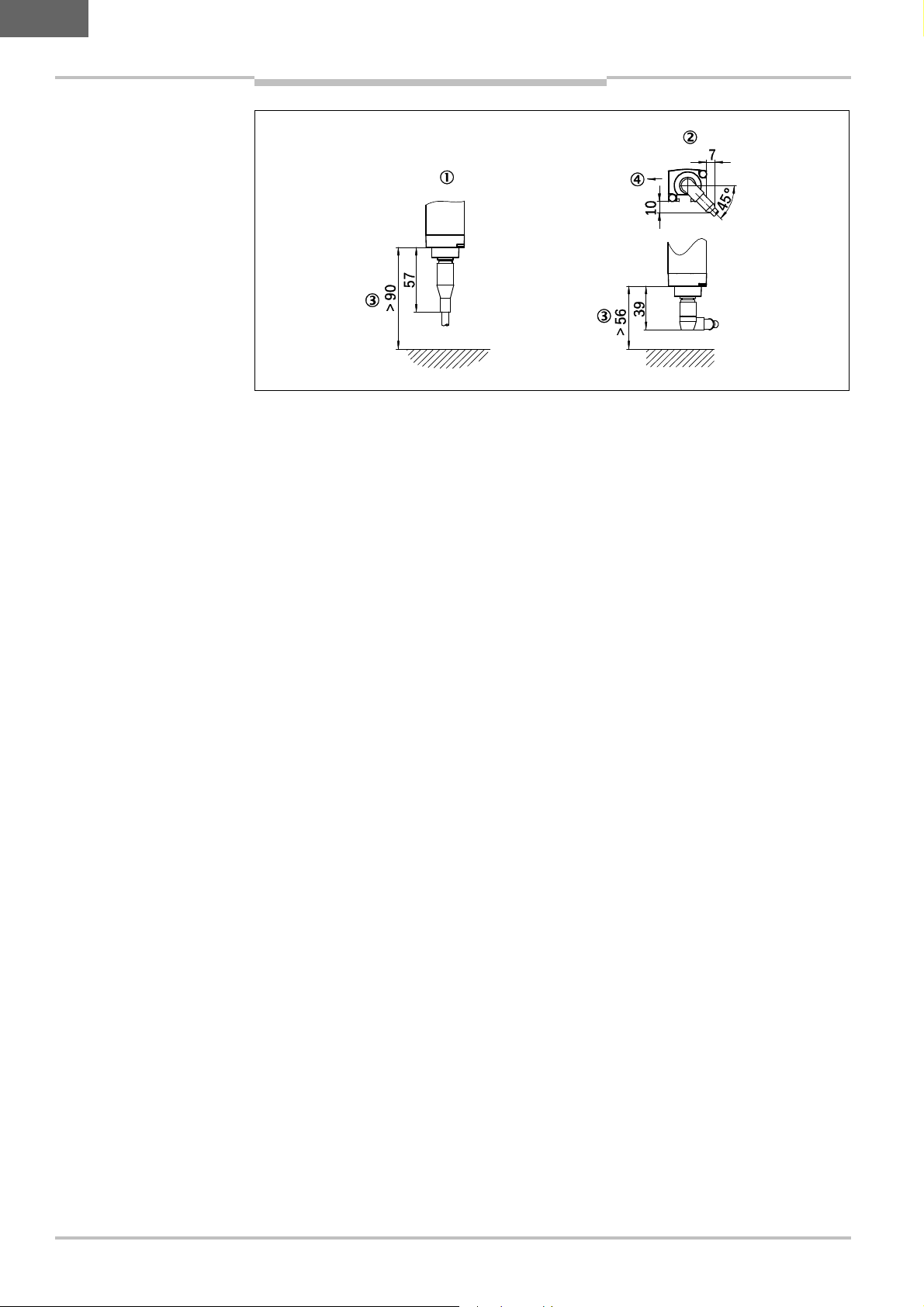

Abb.4:
Maßbilder und me-
Kapitel 6 Addendum Betriebsanleitung
chanische Abmessungen der
Anschlüsse
Maßbilder
C2000 Eco
Leitungsdose M12 5-polig mit Leitung Steckbereich
Leitungsdose M12 5-polig gewinkelt mit Leitung Lichtaustritt
8 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8011905/TI60/2010-02-12
Irrtümer und Änderungen vorbehalten
D
Addendum Betriebsanleitung Kapitel 7
C2000 Eco
Bestelldaten
7 Bestelldaten
Artikelnummer
Schutzfeldhöhe S [mm]
150 0,27 30 8 8 1041577 1041578
300 0,38 30 16 8,5 1041579 1041580
450 0,51 30 24 8,5 1041581 1041582
600 0,65 30 32 10,5 1041583 1041584
750 0,78 30 40 12,5 1041585 1041586
900 0,91 30 48 15 1041587 1041588
1050 1,04 30 56 17 1041589 1041590
Gewicht [kg]
Auflösung [mm]
Strahlanzahl
Ansprechzeit [ms]
Sender
Empfänger
1200 1,18 30 64 19 1041591 1041592
8011905/TI60/2010-02-12 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 9
Irrtümer und Änderungen vorbehalten
D
Kapitel 7 Addendum Betriebsanleitung
Bestelldaten
C2000 Eco
10 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8011905/TI60/2010-02-12
Irrtümer und Änderungen vorbehalten
E
Suplemento Instr. de servicio
C2000 Eco
Contenido
Contenido
1 Respecto a este documento ..........................................................................................12
2 Respecto a la seguridad .................................................................................................12
3 Descripción del producto................................................................................................12
3.1 Datos técnicos.....................................................................................................12
3.2 Elementos indicadores .......................................................................................13
4 Montaje.............................................................................................................................13
5 Instalación eléctrica y configuración............................................................................14
5.1 Configuración del equipo....................................................................................14
6 Croquis de dimensiones .................................................................................................15
7 Datos para el pedido .......................................................................................................17
8011905/TI60/2010-02-12 © SICK AG • Industrial Safety Systems • Alemania • Reservados todos los derechos 11
Sujeto a cambio sin previo aviso
E
Capítulo 1 Suplemento Instr. de servicio
Respecto a este documento
C2000 Eco
1 Respecto a este documento
Este documento es una traducción del documento original.
Indicación
Esta suplemento sólo tiene validez
para la cortina fotoeléctrica de seguridad C2000 Eco con una de las siguientes
inscripciónes en el recuadro Operating Instructions de la placa de características:
8011905
–
– 8011905/TI60
junto con las instrucciones de servicio originales “Cortina fotoeléctrica de seguridad
C2000” (número de referencia del artículo SICK 8009140).
En el caso de que en este documento no se indique otra cosa, tienen validez aquellas
informaciones de las correspondientes instrucciones de servicio que se refieran a la
cortina fotoeléctrica de seguridad C2000 Standard.
2 Respecto a la seguridad
Al utilizar la cortina fotoeléctrica de seguridad C2000 Eco, además de los datos
incluidos en las instrucciones de servicio sobre la cortina fotoeléctrica de seguridad
C2000, se debe observar el cumplimiento de las siguientes indicaciones.
3 Descripción del producto
La cortina fotoeléctrica de seguridad C2000 Eco, integrante de la gama de productos
C2000, cumple los requisitos según EN 61496?1, tipo 2.
En este capítulo le informaremos acerca de las propiedades características de la
cortina fotoeléctrica de seguridad C2000 Eco. También describe las propiedades y
funciones distintas de las de la C2000 Standard.
Antes de montar, instalar y poner en servicio el equipo, es indispensable leer este
capítulo.
3.1 Datos técnicos
Indicación
El siguiente listado sólo contiene datos sobre la cortina fotoeléctrica de seguridad
C2000 Eco que no constan en las instrucciones de servicio subyacentes.
altura del campo de protección: 150–1200 mm
alcance: 0 … 6 m
resolución: 30 mm
sin codificación de haces
sin chequeo externo de contactores (EDM)
sin bloqueo de rearme (RES)
grado de protección IP 54 (EN 60529)
2 salidas supervisadas, PNP, corriente conmutada 250 mA
12 © SICK AG • Industrial Safety Systems • Alemania • Reservados todos los derechos 8011905/TI60/2010-02-12
Sujeto a cambio sin previo aviso
E
Fig.1:
Elementos indicado-
Emisor
Receptor
Suplemento Instr. de servicio Capítulo 4
C2000 Eco
Montaje
3.2 Elementos indicadores
l modelo C2000 Eco no dispone de display de 7 segmentos, es decir, no tiene medios
E
para indicar el estado ni para el diagnóstico. Los indicadores LED también son distintos
que los de la C2000 Standard.
res C2000 Eco
LED amarillo: tensión de alimentación
LED rojo: salida de aviso off
LED verde: salida de aviso on
4 Montaje
Indicación
La cortina fotoeléctrica de seguridad C2000 Eco no se puede fijar con el soporte giratorio
(swivel mount). El emisor y el receptor se fijan con dos soportes laterales,
respectivamente. El montaje está descrito en el apartado 4.2 “Montaje con soporte
lateral” en las instrucciones de servicio subyacentes “Cortina fotoeléctrica de seguridad
C2000”.
Al pedir el accesorio (ver aptdo. 11.1 de las instrucciones de servicio cortina fotoeléctrica
de seguridad C2000), tener presente que para la fijación y el cableado sólo pueden
usarse los dos siguientes artículos con la C2000 Eco:
escuadra de fijación 6 con soporte lateral
conector hembra M12 de 5 polos con cable
8011905/TI60/2010-02-12 © SICK AG • Industrial Safety Systems • Alemania • Reservados todos los derechos 13
Sujeto a cambio sin previo aviso
E
Fig.2:
Disposición de pines
Tab.1:
Ocupación de pines
Emisor
Receptor
Instalación eléctrica y
Capítulo 5 Suplemento Instr. de servicio
configuración
C2000 Eco
5 Instalación eléctrica y configuración
Al realizar la instalación eléctrica de la cortina fotoeléctrica de seguridad C2000 Eco,
además de los datos incluidos en las instrucciones de servicio “Cortina fotoeléctrica de
seguridad C2000”, se ha de observar el cumplimiento de las siguientes indicaciones:
Para garantizar la seguridad CEM se tiene que conectar la tierra funcional.
conector macho M12 de
5 pines
Nº pin Color Designación Significado (I = entrada, O = salida)
Emisor
1 Marrón 24 V c.c. Alimentación de tensión U
2 Blanco Test
3 Azul GND 0 V c.c., alimentación de tensión
4 Negro nc Reservado
5 Gris Pantalla Tierra funcional
Receptor
1 Marrón 24 V c.c. Alimentación de tensión U
2 Blanco OSSD 1 O: salida de aviso 1
3 Azul GND 0 V c.c., alimentación de tensión
4 Negro OSSD 2 O: salida de aviso 2
5 Gris Pantalla Tierra funcional
I: autotest del equipo
0 V = emisor inactivo
24 V = emisor activo
B
B
5.1 Configuración del equipo
La configuración del equipo está descrita en los siguientes capítulos de las instrucciones
de servicio “Cortina fotoeléctrica de seguridad C2000”:
capítulo 5.4.1 Configuración del autotest del equipo
capítulo 5.4.2 Configuración del test cíclico del sistema
las funciones
codificación de haces
EDM (chequeo externo de contactores)
RES (bloqueo de rearme)
no están disponibles en la cortina fotoeléctrica de seguridad C2000 Eco.
14 © SICK AG • Industrial Safety Systems • Alemania • Reservados todos los derechos 8011905/TI60/2010-02-12
Sujeto a cambio sin previo aviso
E
Fig.3:
Croquis de dimensio-
Aprox.
Suplemento Instr. de servicio Capítulo 6
C2000 Eco
Croquis de dimensiones
6 Croquis de dimensiones
nes y medidas mecánicas
C2000 Eco, emisor (receptor
de simetría complementaria),
soporte lateral, alturas del
campo de protección
S1 = 150 … 1200 mm
Aprox.
Escuadra de fijación 6 Altura del campo de protección
Tornillo hexagonal M8 DIN 933 con arandela
DIN 9021 (no está incluido en el suministro)
S1 L1 S1 L1
150 246 750 816
300 364 900 967
450 515 1050 1117
600 666 1200 1266
Ranura con tuerca corrediza para montaje
lateral
8011905/TI60/2010-02-12 © SICK AG • Industrial Safety Systems • Alemania • Reservados todos los derechos 15
Sujeto a cambio sin previo aviso
E
Fig.4:
Croquis de dimensio-
Capítulo 6 Suplemento Instr. de servicio
nes y medidas mecánicas de
las conexiones
Croquis de dimensiones
C2000 Eco
Conector hembra M12 de 5 polos con cable Área de conexión
Conector hembra M12 de 5 polos acodado con cable Salida de luz
16 © SICK AG • Industrial Safety Systems • Alemania • Reservados todos los derechos 8011905/TI60/2010-02-12
Sujeto a cambio sin previo aviso
E
Suplemento Instr. de servicio Capítulo 7
C2000 Eco
Datos para el pedido
7 Datos para el pedido
Nº art.
Altura del campo de
protección S [mm]
150 0,27 30 8 8 1041577 1041578
300 0,38 30 16 8,5 1041579 1041580
450 0,51 30 24 8,5 1041581 1041582
600 0,65 30 32 10,5 1041583 1041584
750 0,78 30 40 12,5 1041585 1041586
900 0,91 30 48 15 1041587 1041588
1050 1,04 30 56 17 1041589 1041590
Peso [kg]
Resolución [mm]
Número de haces
Tiempo de respuesta [ms]
Emisor
Receptor
1200 1,18 30 64 19 1041591 1041592
8011905/TI60/2010-02-12 © SICK AG • Industrial Safety Systems • Alemania • Reservados todos los derechos 17
Sujeto a cambio sin previo aviso
E
Capítulo 7 Suplemento Instr. de servicio
Datos para el pedido
C2000 Eco
18 © SICK AG • Industrial Safety Systems • Alemania • Reservados todos los derechos 8011905/TI60/2010-02-12
Sujeto a cambio sin previo aviso
F
Addendum Notice d’instructions
C2000 Eco
Sommaire
Sommaire
1 A propos de ce manuel ...................................................................................................20
2 La sécurité........................................................................................................................20
3 Description du produit ....................................................................................................20
3.1 Caractéristiques techniques...............................................................................20
3.2 Indicateurs...........................................................................................................21
4 Montage ...........................................................................................................................21
5 Installation électrique et configuration........................................................................22
5.1 Configuration de l’appareil .................................................................................22
6 Schémas cotés ................................................................................................................23
7 Références .......................................................................................................................25
8011905/TI60/2010-02-12 © SICK AG • Industrial Safety Systems • Allemagne • Tous droits réservés 19
Sujet à modification sans préavis
F
Chapitre 1 Addendum Notice d’instructions
A propos de ce manuel
C2000 Eco
1 A propos de ce manuel
Ce document constitue une traduction du document original.
Remarque
Ce complément ne concerne que
le barrage immatériel de sécurité C2000 Eco comportant l’une des mentions suivantes
sur le champ Operating Instructions de la plaque signalétique :
8011905
–
– 8011905/TI60
il complète la notice d’instructions «Barrage immatériel de sécurité C2000» de base
(référence SICK 8009140).
Sauf mention contraire, les informations de la notice d’instructions de base concernant
le barrage immatériel de sécurité C2000 Standard sont valables.
2 La sécurité
La mise en œuvre du barrage immatériel de sécurité C2000 Eco doit respecter les
consignes données dans la notice d’instructions du barrage immatériel de sécurité
C2000 ainsi que les consignes ci-dessous.
3 Description du produit
Intégrant la famille C2000, le barrage immatériel de sécurité C2000 Eco répond aux
exigences du type 2 selon la norme EN 61496>1.
Ce chapitre informe sur les caractéristiques du barrage immatériel de sécurité
C2000 Eco. Il décrit également les caractéristiques et fonctionnalités différentes de
celles du C2000 Standard.
Il faut impérativement lire ce chapitre avant de monter, installer et mettre en service
l’appareil.
3.1 Caractéristiques techniques
Remarque
La liste suivante donne les caractéristiques du barrage immatériel de sécurité C2000 Eco
ne figurant pas dans la notice d’instructions de base.
hauteur de champ de protection : 150–1200 mm
portée : 0 … 6 m
résolution : 30 mm
aucun codage des faisceaux
aucun contrôle des contacteurs commandés (EDM)
aucun verrouillage de redémarrage (RES)
indice de protection IP 54 (EN 60529)
2 sorties surveillées, PNP, pouvoir de commutation 250 mA
20 © SICK AG • Industrial Safety Systems • Allemagne • Tous droits réservés 8011905/TI60/2010-02-12
Sujet à modification sans préavis
F
Fig.1:
Indicateurs
Émetteur
Récepteur
Addendum Notice d’instructions Chapitre 4
C2000 Eco
Montage
3.2 Indicateurs
e modèle d’entrée de gamme C2000 Eco ne possède pas d’afficheur à 7 segments, et
L
n’offre par conséquent aucune possibilité d’affichage d’état ou de diagnostic. Les LED de
signalisation sont différentes de celles du C2000 Standard.
C2000 Eco
LED jaune : tension d’alimentation
LED rouge : sortie TOR désactivée
LED verte : sortie TOR activée
4 Montage
Remarque
Le barrage immatériel de sécurité C2000 Eco ne peut pas être fixé au moyen d’un support
de montage sur rotules. L’émetteur et le récepteur sont chacun montés avec deux
fixations latérales. Le montage est décrit au paragraphe 4.2 «Montage avec fixation
latérale» de la notice d’instructions «Barrage immatériel de sécurité C2000» de base.
Pour la commande des accessoires (cf. section 11.1 de la notice d’instructions du barrage
immatériel de sécurité C2000), s’assurer que seuls les deux articles ci-dessous soient
effectivement utilisés pour la fixation et le câblage du C2000 Eco :
système de fixation 6 avec fixation latérale
connecteur femelle M12 à 5 broches avec câble
8011905/TI60/2010-02-12 © SICK AG • Industrial Safety Systems • Allemagne • Tous droits réservés 21
Sujet à modification sans préavis
F

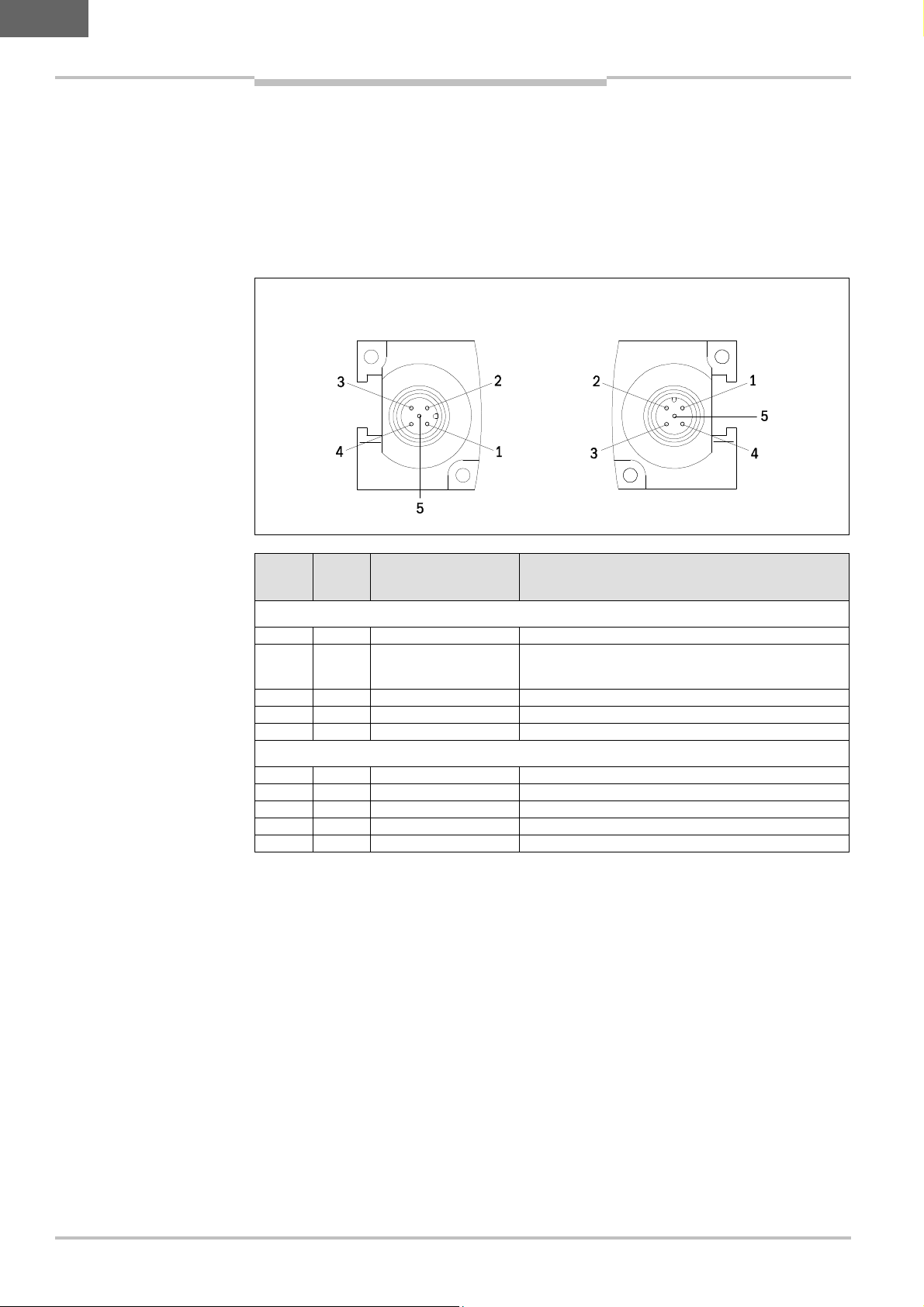

Fig.2:
Brochage du
Tab.1:
Brochage
Émetteur
Récepteur
Installation électrique et
Chapitre 5 Addendum Notice d’instructions
configuration
C2000 Eco
5 Installation électrique et configuration
L’installation électrique du barrage immatériel de sécurité C2000 Eco implique l’observation des consignes données dans la notice d’instructions «Barrage immatériel de
sécurité C2000» ainsi que les consignes ci-dessous :
Afin de pouvoir atteindre les spécifications CEM, il est nécessaire de connecter la terre
fonctionnelle TF.
connecteur mâle M12 5 br.
N° br. Couleur Description Interprétation (I = entrée, O = sortie)
Émetteur
1 Marron 24 V CC Alimentation U
2 Blanc Test I : autotest de l’appareil
0 V = émetteur désactivé
24 V = émetteur activé
3 Bleu GND 0 V CC, alimentation
4 Noir nc Réservé
5 Gris Blindage Terre fonctionnelle
Récepteur
1 Marron 24 V CC Alimentation U
2 Blanc OSSD 1 O : sortie TOR 1
3 Bleu GND 0 V CC, alimentation
4 Noir OSSD 2 O : sortie TOR 2
5 Gris Shield Terre fonctionnelle
B
B
5.1 Configuration de l’appareil
La configuration de l’appareil est décrite dans les paragraphes suivants de la notice
d’instructions du «Barrage immatériel de sécurité C2000» :
chapitre 5.4.1 Configuration de l’autotest de l’appareil
chapitre 5.4.2 Configuration du test cyclique du système (test externe)
les fonctions
codage des faisceaux
EDM (contrôle des contacteurs commandés)
RES (verrouillage de redémarrage)
ne sont pas disponibles sur le barrage immatériel de sécurité C2000 Eco.
22 © SICK AG • Industrial Safety Systems • Allemagne • Tous droits réservés 8011905/TI60/2010-02-12
Sujet à modification sans préavis
F
Fig.3:
Plans et cotes d’en-
Addendum Notice d’instructions Chapitre 6
C2000 Eco
Schémas cotés
6 Schémas cotés
combrement C2000 Eco,
émetteur (le récepteur est inversé), fixation latérale, hauteurs de champ de protection
S1 = 150 … 1200 mm
Env.Env.
Système de fixation 6 Hauteur de champ de protection
Vis hexagonale M8 DIN 933 avec rondelle
DIN 9021 (non inclus sur la liste de colisage)
S1 L1 S1 L1
150 246 750 816
300 364 900 967
450 515 1050 1117
600 666 1200 1266
Rainure pour écrous coulissants pour montage
latéral
8011905/TI60/2010-02-12 © SICK AG • Industrial Safety Systems • Allemagne • Tous droits réservés 23
Sujet à modification sans préavis
F
Fig.4:
Plans et cotes
Chapitre 6 Addendum Notice d’instructions
d’encombrement des
connecteurs
Schémas cotés
C2000 Eco
Connecteur femelle M12 à 5 br. avec câble Cote d’enfichage
Connecteur femelle coudé M12 à 5 br. avec câble Sortie du faisceau
24 © SICK AG • Industrial Safety Systems • Allemagne • Tous droits réservés 8011905/TI60/2010-02-12
Sujet à modification sans préavis
F
Addendum Notice d’instructions Chapitre 7
C2000 Eco
Références

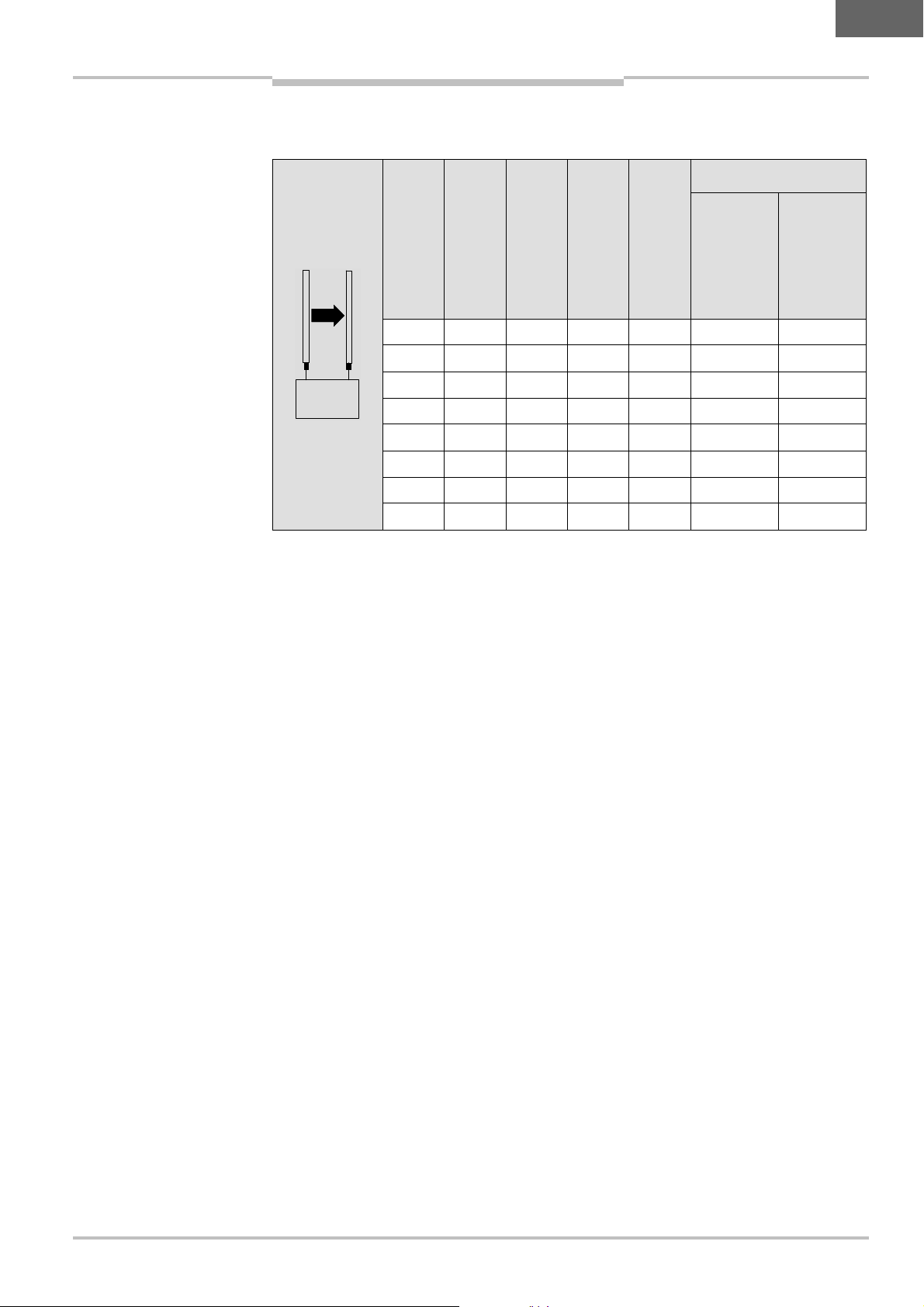

7 Références
Référence
Hauteur de champ de
protection S [mm]
150 0,27 30 8 8 1041577 1041578
300 0,38 30 16 8,5 1041579 1041580
450 0,51 30 24 8,5 1041581 1041582
600 0,65 30 32 10,5 1041583 1041584
750 0,78 30 40 12,5 1041585 1041586
900 0,91 30 48 15 1041587 1041588
1050 1,04 30 56 17 1041589 1041590
Poids [kg]
Résolution [mm]
Nombre de faisceaux
Temps de réponse [ms]
Émetteur
Récepteur
1200 1,18 30 64 19 1041591 1041592
8011905/TI60/2010-02-12 © SICK AG • Industrial Safety Systems • Allemagne • Tous droits réservés 25
Sujet à modification sans préavis
F
Chapitre 7 Addendum Notice d’instructions
Références
C2000 Eco
26 © SICK AG • Industrial Safety Systems • Allemagne • Tous droits réservés 8011905/TI60/2010-02-12
Sujet à modification sans préavis
GB
Addendum Operating Instructions
C2000 Eco
Contents
Contents
1 About this document.......................................................................................................28
2 On safety...........................................................................................................................28
3 Product description.........................................................................................................28
3.1 Technical specifications .....................................................................................28
3.2 Status indicators .................................................................................................29
4 Mounting ..........................................................................................................................29
5 Electrical installation and configuration ......................................................................30
5.1 Device configuration ...........................................................................................30
6 Dimensional drawings ....................................................................................................31
7 Ordering information.......................................................................................................33
8011905/TI60/2010-02-12 © SICK AG • Industrial Safety Systems • Germany • All rights reserved 27
Subject to change without notice
GB
Chapter 1 Addendum Operating Instructions
About this document
C2000 Eco
1 About this document
This document is an original document.
Note
This addendum only applies
to the C2000 Eco safety light curtain with one of the following entries on the type label
in the Operating Instructions field:
8011905
–
– 8011905/TI60
in conjunction with the original operating instructions “C2000 Safety Light Curtain”
(SICK part number 8009140).
If not otherwise revised in this document, the information in the original operating
instructions applies, which relate to the C2000 Standard safety light curtain.
2 On safety
When using the C2000 Eco safety light curtain, observe the following notes in addition
to the information in the operating instructions for the C2000 safety light curtain.
3 Product description
The C2000 Eco safety light curtain, as a member of the C2000 product family, complies
with the requirements in accordance with EN 61496:1, type 2.
This chapter provides information on the special features and properties of the
C2000 Eco safety light curtain. It also describes the properties and functions that differ
from the C2000 Standard.
Please read this chapter before mounting, installing and commissioning the device.
3.1 Technical specifications
Note
The following list contains information only concerning the C2000 Eco safety light curtain
that is not already given in the original operating instructions.
protective field height: 150-1200 mm
scanning range: 0 … 6 m
resolution: 30 mm
no beam coding
no external device monitoring (EDM)
no restart interlock (RES)
enclosure rating IP 54 (EN 60529)
2 monitored outputs, PNP, switching current 250 mA
28 © SICK AG • Industrial Safety Systems • Germany • All rights reserved 8011905/TI60/2010-02-12
Subject to change without notice
GB
Fig.1:
Status indicators
Sender
Receiver
Addendum Operating Instructions Chapter 4
C2000 Eco
Mounting
3.2 Status indicators
he C2000 Eco entry-level model does not have a 7:segment display, therefore it has no
T
status or diagnostics features. The LED displays are also different to those on the C2000
Standard.
C2000 Eco
LED yellow: operating voltage
LED red: output signal switching device off
LED green: output signal switching device on
4 Mounting
Note
The C2000 Eco safety light curtain cannot be fastened using the swivel mount bracket.
Sender and receiver are each fastened using two side brackets. Mounting is described in
chapter 4.2 “Mounting with side bracket” in the original original “C2000 Safety Light
Curtain” operating instructions.
When ordering accessories (see chapter 11.1 of the operating instructions for the C2000
safety light curtain), please note that only the following items can be used with the
C2000 Eco for fastening and wiring:
mounting kit 6 with side bracket
M12 cable socket 5-pin with cable
8011905/TI60/2010-02-12 © SICK AG • Industrial Safety Systems • Germany • All rights reserved 29
Subject to change without notice
GB
Fig.2:
PIN assignment
Tab.1:
Pin assignment
Sender
Receiver
Electrical installation and
Chapter 5 Addendum Operating Instructions
configuration
C2000 Eco
5 Electrical installation and configuration
During the electrical installation of the C2000 Eco safety light curtain, observe the follow-
ing notes in addition to the information in the “C2000 Safety Light Curtain” operating
instructions:
To ensure full electromagnetic compatibility (EMC), functional earth (FE) must be
connected.
M12 plug 5-pin
Pin no. Colour Designation Meaning (I = input, O = output)
Sender
1 Brown 24 V DC Voltage supply U
2 White Test I: device self-test
0 V = sender inactive
24 V = sender active
3 Blue GND 0 V DC, voltage supply
4 Black nc Reserved
5 Grey Shield Functional earth
Receiver
1 Brown 24 V DC Voltage supply U
2 White OSSD 1 O: output signal switching device 1
3 Blue GND 0 V DC, voltage supply
4 Black OSSD 2 O: output signal switching device 2
5 Grey Shield Functional earth
B
B
5.1 Device configuration
The device configuration is described in the following chapters of the “C2000 Safety Light
Curtain” operating instructions:
chapter 5.4.1 Configuration of the device self test
chapter 5.4.2 Configuration of the cyclic system test
the functions
beam coding
EDM (external device monitoring)
RES (restart interlock)
are not available on the C2000 Eco safety light curtain.
30 © SICK AG • Industrial Safety Systems • Germany • All rights reserved 8011905/TI60/2010-02-12
Subject to change without notice
GB
Fig.3:
Dimensional drawings
Ca.
Ca.
Addendum Operating Instructions Chapter 6
C2000 Eco
Dimensional drawings
6 Dimensional drawings
and dimensions C2000 Eco,
sender (receiver mirror
image), side bracket,
protective field heights
S1 = 150 … 1200 mm
Mounting kit 6 Protective field height
M8 hex screw, DIN 933, with washer DIN 9021
(not in the delivery)
S1 L1 S1 L1
150 246 750 816
300 364 900 967
450 515 1050 1117
600 666 1200 1266
Sliding nut groove for side mounting
8011905/TI60/2010-02-12 © SICK AG • Industrial Safety Systems • Germany • All rights reserved 31
Subject to change without notice
GB
Fig.4:
Dimensional drawings
Chapter 6 Addendum Operating Instructions
and dimensions of the connections
Dimensional drawings
C2000 Eco
Cable socket M12 5-pin with cable Connector range
Cable socket M12 5-pin, angled with cable Light emission
32 © SICK AG • Industrial Safety Systems • Germany • All rights reserved 8011905/TI60/2010-02-12
Subject to change without notice
GB
Addendum Operating Instructions Chapter 7
C2000 Eco
Ordering information
7 Ordering information
Part No.
Protective field
height S [mm]
150 0.27 30 8 8 1041577 1041578
300 0.38 30 16 8,5 1041579 1041580
450 0.51 30 24 8,5 1041581 1041582
600 0.65 30 32 10,5 1041583 1041584
750 0.78 30 40 12,5 1041585 1041586
900 0.91 30 48 15 1041587 1041588
1050 1.04 30 56 17 1041589 1041590
1200 1.18 30 64 19 1041591 1041592
Weight [kg]
Resolution [mm]
Number of beams
Response time [ms]
Sender
Receiver
8011905/TI60/2010-02-12 © SICK AG • Industrial Safety Systems • Germany • All rights reserved 33
Subject to change without notice
GB
Chapter 7 Addendum Operating Instructions
Ordering information
C2000 Eco
34 © SICK AG • Industrial Safety Systems • Germany • All rights reserved 8011905/TI60/2010-02-12
Subject to change without notice
I
Addendum Istruzioni per l’uso
C2000 Eco
Indice
Indice
1 A proposito di questo documento..................................................................................36
2 Sulla sicurezza .................................................................................................................36
3 Descrizione del prodotto.................................................................................................36
3.1 Dati tecnici...........................................................................................................36
3.2 Elementi di visualizzazione.................................................................................37
4 Montaggio ........................................................................................................................37
5 Installazione elettrica e configurazione .......................................................................38
5.1 Configurazione del dispositivo............................................................................38
6 Disegni quotati ................................................................................................................39
7 Dati di ordinazione ..........................................................................................................41
8011905/TI60/2010-02-12 © SICK AG • Industrial Safety Systems • Germania • Tutti i diritti riservati 35
Contenuti soggetti a modifiche senza preavviso
I
A proposito di questo
Capitolo 1 Addendum Istruzioni per l’uso
documento
C2000 Eco
1 A proposito di questo documento
Il presente documento è una traduzione dell’originale.
Nota
Il presente addendum vale esclusivamente
per una cortina di sicurezza C2000 Eco che riporta sulla sua targhetta alla voce
Operating Instructions una delle scritte seguenti:
8011905
–
– 8011905/TI60
in abbinamento alle istruzioni d’uso di riferimento “Cortina di sicurezza C2000” (codice
numerico SICK 8009140).
In caso il documento presente non dia indicazioni contrarie, valgono le informazioni
delle istruzioni d’uso di base riportate per la cortina di sicurezza C2000 Standard.
2 Sulla sicurezza
Per usare la cortina di sicurezza C2000 Eco, oltre a quanto indicato nelle istruzioni
d’uso della cortina di sicurezza C2000, vanno osservate le note che seguono.
3 Descrizione del prodotto
La cortina di sicurezza C2000 Eco è un componente della famiglia di prodotti C2000 e
risponde ai requisiti di sicurezza, per il tipo 2 secondo EN 61496<1.
Questo capitolo vi informa sulle particolarità della cortina di sicurezza C2000 Eco. Esso
descrive anche le proprietà e le funzioni che la distinguono dalla C2000 Standard.
Leggete assolutamente questo capitolo prima di montare, installare o mettere in
funzione il dispositivo.
3.1 Dati tecnici
Nota
L’elenco seguente contiene esclusivamente delle indicazioni per la cortina di sicurezza
C2000 Eco non ancora incluse nelle istruzioni d’uso di base.
altezza del campo protetto: 150-1200 mm
campo di lavoro: 0 … 6 m
risoluzione: 30 mm
nessuna codifica dei raggi
nessuno controllo dei contattori esterni (EDM)
nessuno blocco al riavvio (RES)
tipo di protezione IP 54 (EN 60529)
2 uscite sorvegliate, PNP, corrente di commutazione 250 mA
36 © SICK AG • Industrial Safety Systems • Germania • Tutti i diritti riservati 8011905/TI60/2010-02-12
Contenuti soggetti a modifiche senza preavviso
I
Fig.1:
elementi di visualizza-
proiettore
ricevitore
Addendum Istruzioni per l’uso Capitolo 4
C2000 Eco
Montaggio
3.2 Elementi di visualizzazione
l modello base C2000 Eco non offre la visualizzazione a 7 segmenti ed è privo quindi
I
della possibilità di visualizzare lo stato e la diagnosi. Anche le visualizzazioni LED si
distinguono dalla C2000 Standard.
zione C2000 Eco
LED giallo: tensione di esercizio
LED rosso: uscita di comando disattiva
LED verde: uscita di comando attiva
4 Montaggio
Nota
La cortina di sicurezza C2000 Eco non può essere fissata con il supporto Swivel Mount.
Proiettore e ricevitore vanno fissati ognuno con due supporti su guida laterale. Il
montaggio è descritto nel capitolo 4.2 “Montaggio con supporto su guida laterale” delle
istruzioni d’uso di base “Cortina di sicurezza C2000”.
Per quanto riguarda l’ordinazione di accessori (vedere il capitolo 11.1 delle istruzioni d’uso
della cortina di sicurezza C2000), considerare che per il fissaggio e il cablaggio della
C2000 Eco è possibile impiegare esclusivamente i due articoli seguenti:
set di fissaggio 6 con supporto su guida laterale
connettore M12, a 5 poli, con cavo
8011905/TI60/2010-02-12 © SICK AG • Industrial Safety Systems • Germania • Tutti i diritti riservati 37
Contenuti soggetti a modifiche senza preavviso
I
Fig.2:
disposizione dei PIN,
Tab.1:
assegnazione dei pin
proiettore
ricevitore
Installazione elettrica e
Capitolo 5 Addendum Istruzioni per l’uso
configurazione
C2000 Eco
5 Installazione elettrica e configurazione
Per l’installazione elettrica della cortina di sicurezza C2000 Eco, oltre a quanto indicato
nelle istruzioni d’uso “Cortina di sicurezza C2000”, vanno osservate le indicazioni che
seguono:
per garantire la sicurezza di compatibilità EMC la messa a terra funzionale (TF) deve
essere collegata.
spina M12 a 5 pin
Num.
pin
Proiettore
Ricevitore
Colore Denominazione Significato (I = ingresso, O = uscita)
1 Marrone 24 V cc Alimentazione U
2 Bianco Test
3 Blu GND 0 V cc, alimentazione
4 Nero nc Riservato
5 Grigio Schermo Messa a terra funzionale
1 Marrone 24 V cc Alimentazione U
2 Bianco OSSD 1 O: uscita di comando 1
3 Blu GND 0 V cc, alimentazione
4 Nero OSSD 2 O: uscita di comando 2
5 Grigio Schermo Messa a terra funzionale
I: autotest del dispositivo
0 V = proiettore inattivo
24 V = proiettore attivo
B
B
5.1 Configurazione del dispositivo
La configurazione del dispositivo è descritta nei seguenti capitoli delle istruzioni d’uso
“Cortina di sicurezza C2000”:
capitolo 5.4.1 Configurazione dell’autotest del dispositivo
capitolo 5.4.2 Configurazione del test ciclico del sistema
le funzioni
codifica dei raggi
EDM (controllo dei contattori esterni)
RES (blocco al riavvio)
non sono disponibili nella cortina di sicurezza C2000 Eco.
38 © SICK AG • Industrial Safety Systems • Germania • Tutti i diritti riservati 8011905/TI60/2010-02-12
Contenuti soggetti a modifiche senza preavviso
I
Fig.3:
disegni quotati e
circa
Addendum Istruzioni per l’uso Capitolo 6
C2000 Eco
Disegni quotati
6 Disegni quotati
dimensioni meccaniche della
C2000 Eco, proiettore (ricevitore in simmetria), supporto
su guide laterali, altezze del
campo protetto
S1 = 150 … 1200 mm
Set di fissaggio 6 Altezza del campo protetto
Bullone esagonale M8 DIN 933 con rondella
DIN 9021 (non fa parte della fornitura)
S1 L1 S1 L1
150 246 750 816
300 364 900 967
450 515 1050 1117
600 666 1200 1266
Scanalatura tassello per montaggio su guida
laterale
8011905/TI60/2010-02-12 © SICK AG • Industrial Safety Systems • Germania • Tutti i diritti riservati 39
Contenuti soggetti a modifiche senza preavviso
I
Fig.4:
disegni quotati e di-
Capitolo 6 Addendum Istruzioni per l’uso
mensioni meccaniche delle
connessioni
Disegni quotati
C2000 Eco
Connettore M12, a 5 poli, con cavo Zona di innesto
Connettore M12 a 5 poli, ad angolo e con cavo Emissione di luce
40 © SICK AG • Industrial Safety Systems • Germania • Tutti i diritti riservati 8011905/TI60/2010-02-12
Contenuti soggetti a modifiche senza preavviso
I
Addendum Istruzioni per l’uso Capitolo 7
C2000 Eco
Dati di ordinazione
7 Dati di ordinazione
Codice num.
Altezza del campo
protetto S [mm]
150 0,27 30 8 8 1041577 1041578
300 0,38 30 16 8,5 1041579 1041580
450 0,51 30 24 8,5 1041581 1041582
600 0,65 30 32 10,5 1041583 1041584
750 0,78 30 40 12,5 1041585 1041586
900 0,91 30 48 15 1041587 1041588
1050 1,04 30 56 17 1041589 1041590
Peso [kg]
Risoluzione [mm]
Numero di raggi
Tempo di risposta [ms]
Proiettore
Ricevitore
1200 1,18 30 64 19 1041591 1041592
8011905/TI60/2010-02-12 © SICK AG • Industrial Safety Systems • Germania • Tutti i diritti riservati 41
Contenuti soggetti a modifiche senza preavviso
I
Capitolo 7 Addendum Istruzioni per l’uso
Dati di ordinazione
C2000 Eco
42 © SICK AG • Industrial Safety Systems • Germania • Tutti i diritti riservati 8011905/TI60/2010-02-12
Contenuti soggetti a modifiche senza preavviso
I
Addendum Istruzioni per l’uso Capitolo 7
C2000 Eco
Dati di ordinazione
8011905/TI60/2010-02-12 © SICK AG • Industrial Safety Systems • Germania • Tutti i diritti riservati 43
Contenuti soggetti a modifiche senza preavviso
8011905/TI60/2010-02-12 ∙ RP/XX (2010-03) ∙ A4 sw int35
Australia
Phone +61 3 9497 4100
1800 33 48 02 – tollfree
E-Mail sales@sick.com.au
Belgium/Luxembourg
Phone +32 (0)2 466 55 66
E-Mail info@sick.be
Brasil
Phone +55 11 3215-4900
E-Mail sac@sick.com.br
Ceská Republika
Phone +420 2 57 91 18 50
E-Mail sick@sick.cz
China
Phone +852-2763 6966
E-Mail ghk@sick.com.hk
Danmark
Phone +45 45 82 64 00
E-Mail sick@sick.dk
Deutschland
Phone +49 211 5301-301
E-Mail kundenservice@sick.de
España
Phone +34 93 480 31 00
E-Mail info@sick.es
France
Phone +33 1 64 62 35 00
E-Mail info@sick.fr
Great Britain
Phone +44 (0)1727 831121
E-Mail info@sick.co.uk
India
Phone +91–22–4033 8333
E-Mail info@sick-india.com
Israel
Phone +972-4-999-0590
E-Mail info@sick-sensors.com
Italia
Phone +39 02 27 43 41
E-Mail info@sick.it
Japan
Phone +81 (0)3 3358 1341
E-Mail support@sick.jp
Nederlands
Phone +31 (0)30 229 25 44
E-Mail info@sick.nl
Norge
Phone +47 67 81 50 00
E-Mail austefjord@sick.no
Österreich
Phone +43 (0)22 36 62 28 8-0
E-Mail office@sick.at
Polska
Phone +48 22 837 40 50
E-Mail info@sick.pl
Republic of Korea
Phone +82-2 786 6321/4
E-Mail info@sickkorea.net
Republika Slovenija
Phone +386 (0)1-47 69 990
E-Mail office@sick.si
România
Phone +40 356 171 120
E-Mail office@sick.ro
Russia
Phone +7 495 775 05 34
E-Mail info@sick-automation.ru
Schweiz
Phone +41 41 619 29 39
E-Mail contact@sick.ch
Singapore
Phone +65 6744 3732
E-Mail admin@sicksgp.com.sg
Suomi
Phone +358-9-25 15 800
E-Mail sick@sick.fi
Sverige
Phone +46 10 110 10 00
E-Mail info@sick.se
Taiwan
Phone +886 2 2375-6288
E-Mail sales@sick.com.tw
Türkiye
Phone +90 216 587 74 00
E-Mail info@sick.com.tr
United Arab Emirates
Phone +971 4 8865 878
E-Mail info@sick.ae
USA/Canada/México
Phone +1(952) 941-6780
1 800-325-7425 – tollfree
E-Mail info@sickusa.com
More representatives and agencies
in all major industrial nations at
www.sick.com
SICK AG | Waldkirch | Germany | www.sick.com
Loading...
