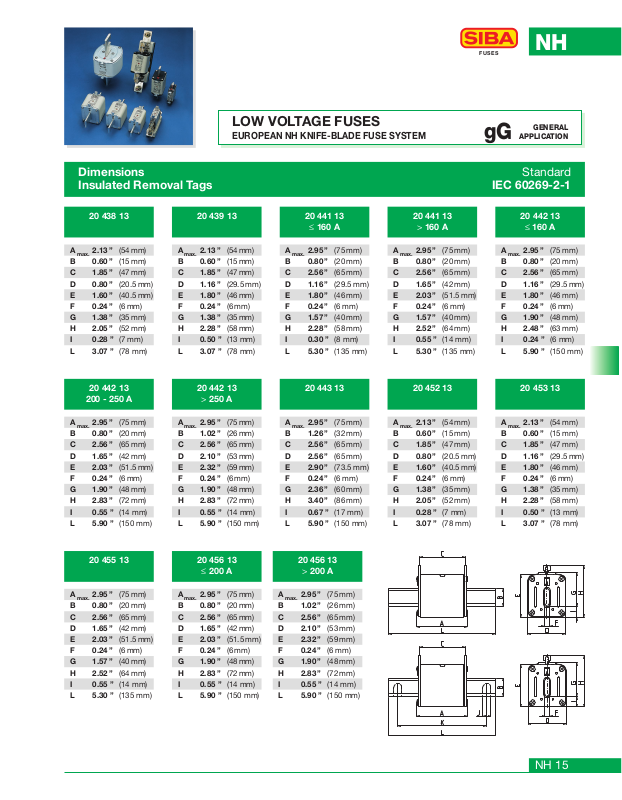

Siba 20 438 13, 20 439 13, 20 441 13, 20 442 13, 20 443 13 Dimensional Sheet
...
NH
NH 15
FUSES
A
max.
2.95 ” (75 mm)
B 0.80 ” (20 mm)
C 2.56 ” (65 mm)
D 1.16 ” (29.5 mm)
E 1.80 ” (46mm)
F 0.24 ” (6 mm)
G 1.57” (40mm)
H 2.28 ” (58 mm)
I 0.30 ” (8 mm)
L 5.30 ” (135 mm)
20 441 13
≤ 160 A
A
max.
2.95 ” (75 mm)
B 0.80 ” (20 mm)
C 2.56 ” (65 mm)
D 1.65 ” (42 mm)
E 2.03 ” (51.5 mm)
F 0.24 ” (6 mm)
G 1.57” (40 mm)
H 2.52 ” (64 mm)
I 0.55 ” (14 mm)
L 5.30 ” (135 mm)
20 441 13
> 160 A
A
max.
2.95 ” (75 mm)
B 1.02 ” (26 mm)
C 2.56 ” (65 mm)
D 2.10 ” (53 mm)
E 2.32 ” (59 mm)
F 0.24 ” (6 mm)
G 1.90” (48 mm)
H 2.83 ” (72 mm)
I 0.55 ” (14 mm)
L 5.90 ” (150 mm)
20 442 13
> 250 A
A
max.
2.95 ” (75 mm)
B 0.80 ” (20 mm)
C 2.56 ” (65 mm)
D 1.65 ” (42 mm)
E 2.03 ” (51.5 mm)
F 0.24 ” (6 mm)
G 1.90” (48 mm)
H 2.83 ” (72 mm)
I 0.55 ” (14 mm)
L 5.90 ” (150 mm)
20 442 13
200 - 250 A
A
max.
2.95 ” (75 mm)
B 0.80 ” (20 mm)
C 2.56 ” (65 mm)
D 1.16 ” (29.5 mm)
E 1.80 ” (46 mm)
F 0.24 ” (6 mm)
G 1.90” (48 mm)
H 2.48 ” (63 mm)
I 0.24 ” (6 mm)
L 5.90 ” (150 mm)
20 442 13
≤ 160 A
A
max.
2.13 ” (54 mm)
B 0.60 ” (15 mm)
C 1.85 ” (47 mm)
D 0.80 ” (20.5 mm)
E 1.60 ” (40.5 mm)
F 0.24 ” (6 mm)
G 1.38” (35 mm)
H 2.05 ” (52 mm)
I 0.28 ” (7 mm)
L 3.07 ” (78 mm)
20 438 13
A
max.
2.13 ” (54 mm)
B 0.60 ” (15 mm)
C 1.85 ” (47 mm)
D 1.16 ” (29.5 mm)
E 1.80 ” (46 mm)
F 0.24 ” (6 mm)
G 1.38” (35 mm)
H 2.28 ” (58 mm)
I 0.50 ” (13 mm)
L 3.07 ” (78 mm)
20 439 13
Dimensions Standard
Insulated Removal Tags IEC 60269-2-1
LOW VOLTAGE FUSES
EUROPEAN NH KNIFE-BLADE FUSE SYSTEM
GENERAL
APPLICATION
gG
A
max.
2.95 ” (75 mm)
B 1.26 ” (32 mm)
C 2.56 ” (65 mm)
D 2.56 ” (65 mm)
E 2.90 ” (73.5 mm)
F 0.24 ” (6 mm)
G 2.36” (60 mm)
H 3.40 ” (86 mm)
I 0.67 ” (17 mm)
L 5.90 ” (150 mm)
20 443 13
A
max.
2.13 ” (54 mm)
B 0.60 ” (15 mm)
C 1.85 ” (47 mm)
D 0.80 ” (20.5 mm)
E 1.60 ” (40.5 mm)
F 0.24 ” (6 mm)
G 1.38” (35 mm)
H 2.05 ” (52 mm)
I 0.28 ” (7 mm)
L 3.07 ” (78 mm)
20 452 13
A
max.
2.13 ” (54 mm)
B 0.60 ” (15 mm)
C 1.85 ” (47 mm)
D 1.16 ” (29.5 mm)
E 1.80 ” (46 mm)
F 0.24 ” (6 mm)
G 1.38” (35 mm)
H 2.28 ” (58 mm)
I 0.50 ” (13 mm)
L 3.07 ” (78 mm)
20 453 13
A
max.
2.95 ” (75 mm)
B 0.80 ” (20 mm)
C 2.56 ” (65 mm)
D 1.65 ” (42 mm)
E 2.03 ” (51.5 mm)
F 0.24 ” (6 mm)
G 1.57” (40 mm)
H 2.52 ” (64 mm)
I 0.55 ” (14 mm)
L 5.30 ” (135 mm)
20 455 13
A
max.
2.95 ” (75 mm)
B 1.02 ” (26 mm)
C 2.56 ” (65 mm)
D 2.10 ” (53 mm)
E 2.32 ” (59 mm)
F 0.24 ” (6 mm)
G 1.90” (48 mm)
H 2.83 ” (72 mm)
I 0.55 ” (14 mm)
L 5.90 ” (150 mm)
20 456 13
> 200 A
A
max.
2.95 ” (75 mm)
B 0.80 ” (20 mm)
C 2.56 ” (65 mm)
D 1.65 ” (42 mm)
E 2.03 ” (51.5 mm)
F 0.24 ” (6 mm)
G 1.90” (48 mm)
H 2.83 ” (72 mm)
I 0.55 ” (14 mm)
L 5.90 ” (150 mm)
20 456 13
≤ 200 A
