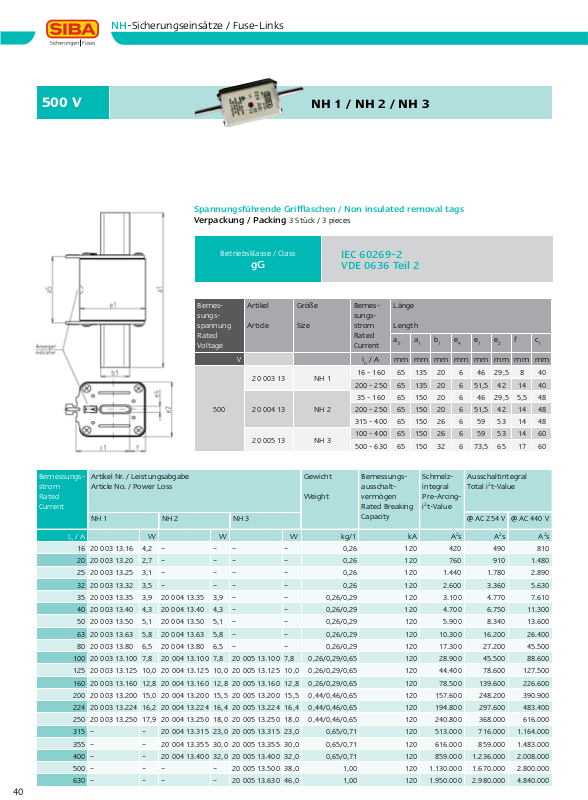

Siba 20 003 13, 20 004 13, 20 005 13 Data Sheet

NH-Sicherungseinsätze / Fuse-Links

500 V

NH 1 / NH 2 / NH 3

Spannungsführende Griffl aschen / Non insulated removal tags

Verpackung / Packing 3 Stück / 3 pieces

Betriebsklasse / Class

Bemes­sungs­spannung
Rated
Voltage

V

500

gG

Artikel

Article

20 003 13 NH 1

20 004 13 NH 2

20 005 13 NH 3

Größe

Size

IEC 60269-2
VDE 0636 Teil 2

Bemes­sungs­strom
Rated
Current

I

16 - 160 65 135 20 6 46 29,5 8 40

200 - 250 65 135 20 6 51,5 42 14 40

35 - 160 65 150 20 6 46 29,5 5,5 48
200 - 250 65 150 20 6 51,5 42 14 48
315 - 400 65 150 26 6 59 53 14 48
100 - 400 65 150 26 6 59 53 14 60
500 - 630 65 150 32 6 73,5 65 17 60

Länge

Length

a

5a1b1e4e1e2

/ A mm mm mm mm mm mm mm mm

n

fc

1

40

Bemessungs­ strom
Rated
Current

I

/ A W W W kg/1 kA A2sA

n

16 20 003 13.16 4,2 – – – – 0,26 120 420 490 810
20 20 003 13.20 2,7 – – – – 0,26 120 760 910 1.480
25 20 003 13.25 3,1 – – – – 0,26 120 1.440 1.780 2.890
32 20 003 13.32 3,5 – – – – 0,26 120 2.600 3.360 5.630
35 20 003 13.35 3,9 20 004 13.35 3,9 – – 0,26/0,29 120 3.100 4.770 7.610
40 20 003 13.40 4,3 20 004 13.40 4,3 – – 0,26/0,29 120 4.700 6.750 11.300
50 20 003 13.50 5,1 20 004 13.50 5,1 – – 0,26/0,29 120 5.900 8.340 13.600
63 20 003 13.63 5,8 20 004 13.63 5,8 – – 0,26/0,29 120 10.300 16.200 26.400

80 20 003 13.80 6,5 20 004 13.80 6,5 – – 0,26/0,29 120 17.300 27.200 45.500
100 20 003 13.100 7,8 20 004 13.100 7,8 20 005 13.100 7,8 0,26/0,29/0,65 120 28.900 45.500 88.600
125 20 003 13.125 10,0 20 004 13.125 10,0 20 005 13.125 10,0 0,26/0,29/0,65 120 44.400 78.600 127.500
160 20 003 13.160 12,8 20 004 13.160 12,8 20 005 13.160 12,8 0,26/0,29/0,65 120 78.500 139.600 226.600
200 20 003 13.200 15,0 20 004 13.200 15,5 20 005 13.200 15,5 0,44/0,46/0,65 120 157.600 248.200 390.900
224 20 003 13.224 16,2 20 004 13.224 16,4 20 005 13.224 16,4 0,44/0,46/0,65 120 194.800 297.600 483.400
250 20 003 13.250 17,9 20 004 13.250 18,0 20 005 13.250 18,0 0,44/0,46/0,65 120 240.800 368.000 616.000
315 – – 20 004 13.315 23,0 20 005 13.315 23,0 0,65/0,71 120 513.000 716.000 1.164.000
355 – – 20 004 13.355 30,0 20 005 13.355 30,0 0,65/0,71 120 616.000 859.000 1.483.000
400 – – 20 004 13.400 32,0 20 005 13.400 32,0 0,65/0,71 120 859.000 1.236.000 2.008.000
500 – – – – 20 005 13.500 38,0 1,00 120 1.130.000 1.670.000 2.800.000
630 – – – – 20 005 13.630 46,0 1,00 120 1.950.000 2.980.000 4.840.000

Artikel Nr. / Leistungsabgabe
Article No. / Power Loss

NH 1 NH 2 NH 3 @ AC 254 V @ AC 440 V

Gewicht

Weight

Bemessungs­ausschalt­vermögen
Rated Breaking
Capacity

Schmelz­integral
Pre-Arcing­i2t-Value

Ausschaltintegral
Total i2t-Value

2

sA

2

s

NH-Sicherungseinsätze / Fuse-Links

500 V

Zeit/Strom­Kennlinien

Time-current
characteristics

Effektiv-Wert des
unbeeinflussten
Stromes

RMS Prospective
current

Durchlass-Strom

Cut-off current

NH 1 / NH 2 / NH 3

4

10

3

10

s

Virtuelle Schmelzzeit

Virtual pre-arcing time

Virtuelle Schmelzzeit

Virtual pre-arcing time

2

10

224 A

125 A

16 A

20 A

25 A

1

10

0

10

-1

10

8

6
5
4

3

2

-2

10

1

10

3

10

kA

2 34568 2 34568 2 34568

N00013-44_0

50 A

32 A

35 A

40 A

2

10

100 A

63 A

80 A

200 A

160 A

355 A

400 A

250 A

315 A

3

10

630 A

500 A

gG

N00013-34_0

4

A

10

2 34568

5

10

Durchlassstrom

10

currentCut-off

peak

Scheitelwert

10

10

10

2

1

0

8

6

4

3

2

-1

2 34 68

0

10

unbeeinflusster Kurzschlussstrom

Prospective short-circuit-current (Sym. r.m.s.)

1

10

630 A

500 A

400 A

355 A

315 A

250 A

224 A

200 A

160 A

125 A

100 A

80 A

63 A

50 A

40 A

35 A

32 A

25 A

20 A

16 A

Größe
Size

Schaltvermögen
Breaking capacity

AC DC

NH 1 550 V

120 kA

NH 2 550 V

120 kA

NH 3 550 V

120 kA

440 V
25 kA

440 V
25 kA

≤ 500 A

400 V
25 kA

2

10

kA

3

10
