Shuttle XS35V3, PEB-XS35U301 User guide [de]

S 35V3

Produkt Spezifikation

Geeignet für den Dauerbetrieb –
lüfterloser 1-Liter-PC

Das XS35V3 ist ein sparsames Barebone das sich sowohl zum Bau von
besonders schlanken Nettops mit Laufwerken und Betriebssystem, als
auch für rein netzwerkbasiere Anwendungen in Client/Server-Umge­bungen eignet. Der bereits vormontierte Intel Atom D2700 Prozessor
mit 2x 2,13 GHz bietet für viele erdenkliche Anwendungsfälle genü­gend Rechenleistung. Durch Verzicht auf jegliche Lüfter entfällt das
Betriebsgeräusch und die aufwendige Wartung da keine beweglichen
Teile vorhanden sind. Mit geeigneten 24/7-Festplatten oder
Flashspeichern/ SSDs ist das XS35V3 für den Dauerbetrieb geeignet.

Besondere Merkmale

 Kleines 1,5 Liter-Gehäuse

Gehäuse

Betriebs-

system

 Abmessungen: 25,2 x 16,2 x 3,85 cm
 Öffnung für Kensington Lock
 Optional: VESA75/100-Befestigungs-Kit (PV01)

 Ohne Betriebssystem
 Kompatibel mit Windows 7 (32 Bit)

Barebone X

Lüfterlos

Slim PC

Prozessor

Chipsatz

Grafik

Speicher

Laufwerke

Anschlüsse

und

WLAN

Netzteil

Anwendung

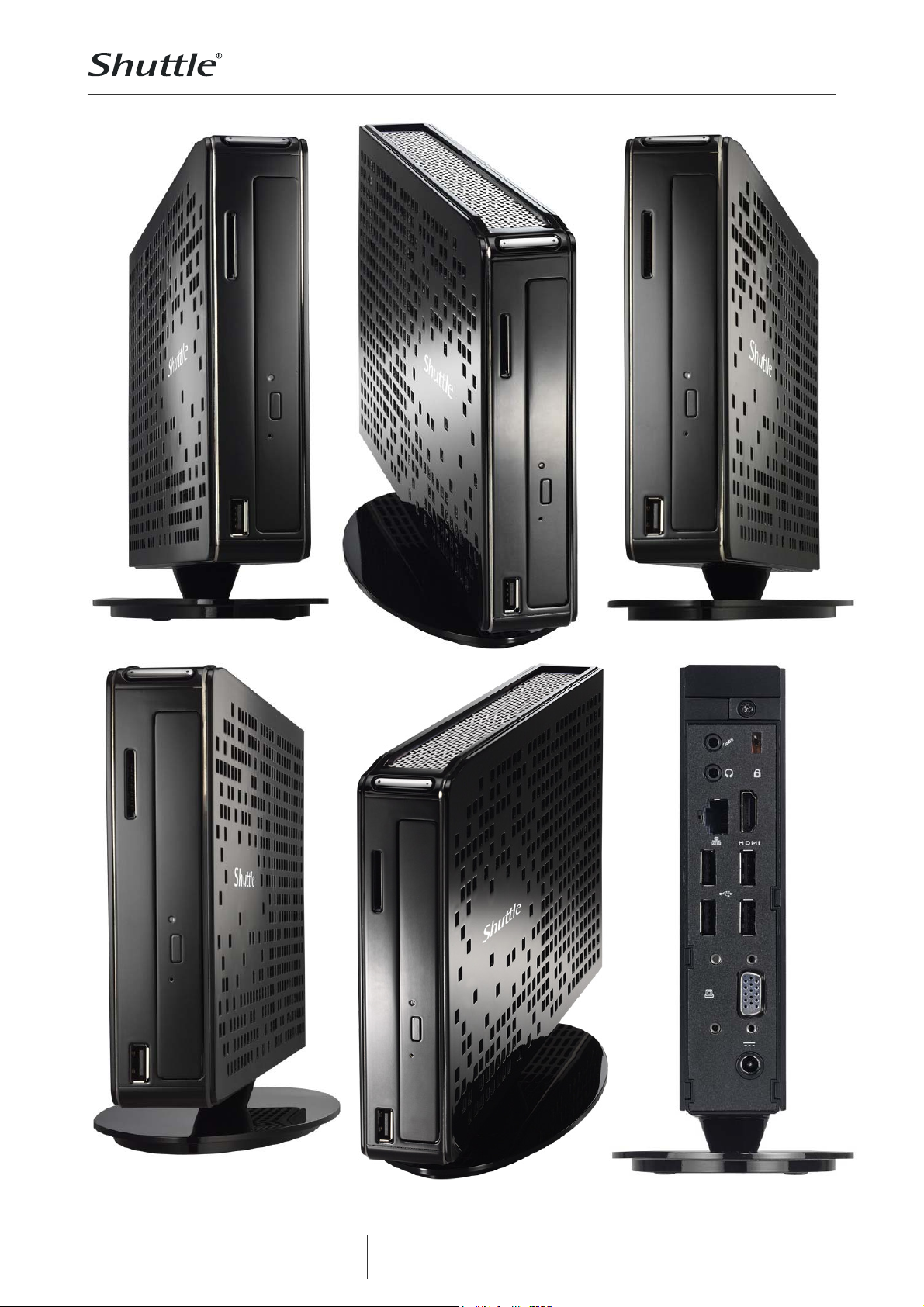

Die Bilder dienen nur zur Illustration.
Das optisches Laufwerk ist nicht im Lieferumfang enthalten.

 Intel Atom D2700 Dual Core (2,13GHz)

 Intel NM10 Express Chipsatz

 Integrierte Intel Grafik GMA3650
 Shared Memory: max. 384MB DVMT

 2x SO-DIMM-Sockel (204 Pins)
 Unterstützt max. 4GB DDR3-1066

 Unterstützt ein optisches Slimline Laufwerk
 Unterstützt eine 2,5” SATA Festplatte oder SSD
 Mit 4-in-1 Cardreader

 HDMI v1.3
 D-Sub VGA
 5x USB 2.0 (1x vorne, 4x hinten)
 Mikrofon-Eingang
 Kopfhörer-Ausgang (Line-out)
 Gigabit-LAN
 WLAN 802.11 b/g/n

 Externes 40W Netzteil (lüfterlos)

 Basic und Home Media

Shuttle Bestell-Nr.: PEB-XS35U301

Seite 1 | 1. Juni 2012

www.shuttle.com

©2012 Shu tt l e Co mp uter Handels Gmb H (Ger m any ) . Ä nde r un ge n ohne Ankündi gu ng vorbehalt en . A b bildungen dienen nur zur Illu stration.

Shuttle Computer Handels GmbH

Fritz-Strassmann-Str. 5
25337 Elmshorn | Germany

Tel. [phone]
Fax [phone]
[e-mail]

Produkt Spezifikation

Shuttle Barebone XS35V3 – Leistungsmerkmale

Klein und schick

Das Shuttle Barebone XS35V3 hat mit nur 1,5 Litern Volumen und 3,8cm
Breite ein schlankes, kompaktes Design und bietet darüber hinaus eine
erstklassige Funktionalität. Mit dem stilvollen Standfuss ist das XS35V3
für den vertikalen Betrieb gedacht und kann mit einem optionalen
VESA-Montagekit (PV01) auch hinter einem entsprechenden Monitor
angebracht werden. Dieser schlanke PC findet selbst unter engsten
Verhältnissen immer einen Platz – ob als Blickfang auf dem
Schreibtisch, als Schmuckstück im Wohnzimmer oder in professionellen
Anwendungen wie Büro, Rezeption, Call-Center oder in öffentlichen
Einrichtungen wie Verwaltung, Schule oder Bücherei.

Lüfterlos und leise

Das Shuttle Barebone XS35V3 ist absolut frei von jeglichen
Lüftergeräuschen, womit dieser PC auch in geräuschsensiblen
Umgebungen wie Wohnzimmer, Krankenzimmer, Bibliotheken usw.
bedenkenlos eingesetzt werden kann. Ebenso kommt es in lüfterlosen
Gehäusen zu deutlich weniger Verunreinigungen durch Staub. Es ist
also nicht nur leise und sparsam im Energieverbrauch, sondern auch
staubfrei und praktisch wartungsfrei.

Intel Atom D2700
Dual Core

NM10

Chipsatz

2x DDR3

HDMI

D-Sub

Der Atom-Prozessor integriert die Grafikfunktion

Der Shuttle Barebone XS35V3 ist mit Intels Atom-Prozessor D2700
ausgestattet (2,13GHz, Codename: Cedarview). Er integriert auch den
Speichercontroller und die Grafikeinheit, wodurch die Verlustleistung
verringert und der Speicherzugriff beschleunigt wird. Der Prozessor ist
mit der Southbridge NM10 verbunden (Codename: Tiger Point).

Dual Core. Do more.

Shuttle setzt ausschließlich auf die leistungsstärkere Dual-Core-Version
und integriert den Intel Atom D2700. Dies führt zu einem spürbar
besseren Reaktionsverhalten beim Arbeiten mit mehreren
Anwendungen gleichzeitig.

Sehr sparsam im Stromverbrauch

Das XS35V3 verbraucht je nach Auslastung nur rund 16-20Watt. Würde
man dieses Gerät*) 5x wöchentlich für 8 Stunden nutzen, so beliefe
sich der jährliche Verbrauch auf weniger als 40kWh, was sich auf die
Stromrechnung mit nur 8 Euro niederschlagen würde (bei 20ct/kWh) ­viel weniger als bei einem herkömmlichen Desktop-PC.
*) Basierend auf einer Konfiguration mit 2GB Speicher, 160GB Festplatte
und Windows 7

Seite 2 | 1. Juni 2012

www.shuttle.com

©2012 Shu tt l e Co mp uter Handels Gmb H (Ger m any ) . Ä nde r un ge n ohne Ankündi gu ng vorbehalt en . A b bildungen dienen nur zur Illu stration.

Shuttle Computer Handels GmbH

Fritz-Strassmann-Str. 5
25337 Elmshorn | Germany

Tel. [phone]
Fax [phone]
[e-mail]

Produkt Spezifikation

Was bedeutet "Barebone"?

Das Shuttle Barebone XS35V3 ist für Hardware-Experten gedacht, die
den Vorteil eines vormontierten Systems nutzen, aber einige
Schlüsselkomponenten wie Speicher, Festplatte und Betriebssystem
nach eigenen Vorstellungen auswählen möchten. Um ein vollständiges
PC-System zu erhalten, müssen in diesem Fall folgende Komponenten
installiert werden:

 eine 6,35 cm/2,5" Serial-ATA-Festplatte oder Solid State Disk (SSD)
 ein oder zwei DDR3 SO-DIMM Speichermodule (204 Pins), max. 4GB
 USB-Tastatur und USB-Maus
 optional: optisches Laufwerk (12,7mm Bauhöhe, DVD/Blu-ray,

Slimline-Format)

 Betriebssystem: Windows 7, 32 Bit

Zwei-Monitor-Betrieb mit HDMI (DVI) und D-Sub/VGA

Die integrierte Grafikfunktion erlaubt über HDMI (oder DVI mittels
optionalen Adapter) und D-Sub/VGA den Anschluss von bis zu zwei
Monitore gleichzeitig, womit sich mehr Daten simultan visualisieren
lassen.

4-in-1 Cardreader

Mit dem eingebauten 4-in-1 Cardreader auf der Vorderseite lassen
sich leicht Dateien von der Fotokamera zum Computer überspielen. So
gelangt man schnell zu Bild- und Videomaterial und kann es an seine
Freunde weiterverteilen.

Kensington Diebstahlsicherung

Ein Drahtseil mit Öse wird um einen festen Gegenstand geschlungen
und hat am anderen Ende ein Schloss, welches in einer ca. 3x7mm
großen Öffnung am PC verankert wird. Das Schloss mit Drahtseil ist
nicht im Lieferumfang enthalten.

Seite 3 | 1. Juni 2012

www.shuttle.com

Optional mit zweiter Festplatte (Zubehör PHD2)

Mit dem optionalen Zubehör-Artikel PHD2 lässt sich eine zweite 2,5“­Festplatte in das Shuttle Barebone XS35V3 einbauen. In diesem Fall
wird der Platz für ein optisches Slim-Laufwerk belegt.

Shuttle Computer Handels GmbH

Fritz-Strassmann-Str. 5
25337 Elmshorn | Germany

Tel. [phone]
Fax [phone]
[e-mail]

©2012 Shu tt l e Co mp uter Handels Gmb H (Ger m any ) . Ä nde r un ge n ohne Ankündi gu ng vorbehalt en . A b bildungen dienen nur zur Illu stration.

Produkt Spezifikation

Winziges Netzteil

Das externe 40W-Netzteil arbeitet praktisch lautlos und verschwindet
dank seiner geringen Abmessungen unauffällig hinter dem
Schreibtisch.
Abmessungen: 89,5 x 37 x 26,5 mm (LBH) = 88ml

Einfache Installation

Entfernen Sie eine einzige Schraube um die Seitenteile des Gehäuses
zu demontieren.

Optionale VESA-Halterung (Zubehör PV01)

Über die optionale VESA75/100-Vorrichtung kann das Gerät an der
Wand, an einer Armhalterung oder hinter einem Monitor installiert
werden, was speziell in Industrie, Unternehmen und öffentlichen
Einrichtungen gefragt ist.

24/7 Dauerbetrieb

Shuttle XS35V3 ist offiziell für den 24-Stunden-Dauerbetrieb (24/7)
freigegeben. Dank seiner niedrigen Verlustleistung und der passiven
Kühlung ist dieser PC besonders zuverlässig und somit ideal
verwendbar für Digital-Signage- und POI/POS-Anwendungen.

Voraussetzung für den Dauerbetrieb:

- Umgebungstemperatur im Betrieb: 5-35°C

- Luftfeuchtigkeit im Betrieb: 10-90% (nicht kondensierend)

- Freie Luftzirkulation in der Umgebung des PCs

- frei zugängliche Lüftungslöcher am Gerät

- Falls eine Festplatte eingebaut wird, so muss diese vom Hersteller
ebenfalls für den 24/7-Betrieb zugelassen worden sein. (max. eine
Festplatte)

Seite 4 | 1. Juni 2012

www.shuttle.com

Hinweis zur Betriebsposition

Das System bitte stets aufrecht mit dem mitgelieferten Standfuß oder
mit der optionalen VESA-Halterung betreiben. Die Lüftungslöcher
müssen stets frei zugänglich bleiben, damit eine ausreichende Kühlung
gewährleistet wird.

Shuttle Computer Handels GmbH

Fritz-Strassmann-Str. 5
25337 Elmshorn | Germany

Tel. [phone]
Fax [phone]
[e-mail]

©2012 Shu tt l e Co mp uter Handels Gmb H (Ger m any ) . Ä nde r un ge n ohne Ankündi gu ng vorbehalt en . A b bildungen dienen nur zur Illu stration.

Produkt Spezifikation

Shuttle Barebone XS35V3 Spezifikation

Lüfterlos und

leise

Gehäuse

Betriebs-

system

Prozessor

Passive

Kühlung

Passive Kühlung, keine Lüftergeräusche
Ideal für geräuschsensible Umgebungen
Weniger Verunreinigungen durch Staub - dadurch praktisch wartungsfrei

Abmessungen ohne Standfuß: 25,2 x 16,2 x 3,85 cm (TxHxB)
Gewicht: 2,1 kg netto, 2,8 kg brutto
Öffnung für den Kensington Lock auf der Geräte-Rückseite
Optionales Zubehör: 75mm und 100mm VESA-Befestigung (PV01)

Dieses System wird ohne Betriebssystem ausgeliefert.
Es ist kompatibel mit Windows 7 (32 Bit)

Intel Dual Core Atom Prozessor D2700 (Codename: Cedarview)
Intel Hyper-Threading-Technologie: zwei Threads pro Kern
32 nm Herstellungstechnologie, Micro-FCBGA11-Gehäuse
Intel 64 Architektur, Kerntaktfrequenz: 2,13 GHz
L2-Cache: 1024kB, TDP: 10W
Unterstützt SSE2, SSE3, SSSE3, Execute Disable Bit
Integrierte Northbridge mit Speicher- und Grafik-Controller

Passive Kühlung durch Wärmeströmung (Konvektion), ohne Lüfter
Warnung: Das System bitte stets aufrecht mit dem mitgelieferten
Standfuß oder mit der optionalen VESA-Halterung betreiben.
Die Lüftungslöcher müssen stets frei zugänglich bleiben,
damit eine ausreichende Kühlung gewährleistet wird.

Intel® NM10 Express Chipsatz (Southbridge)

Chipsatz

Platform Controller Hub (PCH)
Codename: Tiger Point

AMI BIOS im 8Mbit Flash ROM unterstützt PnP, ACPI 2.0
Unterstützt das Booten von einer externen Speicherkarte über USB

BIOS

Unterstützt die Funktion "Einschalten nach Stromausfall" und "always on/off"
Unterstützt Wake-on-LAN (WOL) aus den S3, S3, S5 ACPI Modi
Unterstützt das Unified Extensible Firmware Interface (UEFI)

2x SO-DIMM-Steckplätze mit 204 Pins

Arbeits-

speicher

Unterstützt zwei Module DDR3-1066 (PC3-8500)
DDR3-1333-Speicher wird unterstützt, jedoch als DDR3-1066 getaktet
Unterstützt insgesamt max. 4 GB Speicher.

Optisches

Laufwerk

Seite 5 | 1. Juni 2012

Unterstützt ein optisches DVD- oder Blu-ray-Slimline-Laufwerk
Serial ATA Schnittstelle, 12,7mm Bauhöhe, Slimline-SATA Anschluss

www.shuttle.com

©2012 Shu tt l e Co mp uter Handels Gmb H (Ger m any ) . Ä nde r un ge n ohne Ankündi gu ng vorbehalt en . A b bildungen dienen nur zur Illu stration.

Shuttle Computer Handels GmbH

Fritz-Strassmann-Str. 5
25337 Elmshorn | Germany

Tel. [phone]
Fax [phone]
[e-mail]

Festplatte

oder SSD

Integrierte

Grafikfunktion

Audiofunktion

Unterstützt eine Serial ATA Festplatte (5400 / 7200 U/min)
oder ein SATA-SSD-Laufwerk im 6,35cm/2,5"-Format
Die SATA 2.0 Schnittstelle unterstützt bis zu 300MB/s Datenrate
Unterstützt Laufwerke mit der Standard-Bauhöhe von 9,5mm
(12,5mm wird nicht unterstützt).
Unterstützt das Unified Extensible Firmware Interface (UEFI)

Die Grafikfunktion (GPU) ist im Prozessor integriert
Intel GMA 3650, Basis-Taktfrequenz: 640MHz
Unterstützt DirectX 9
Maximaler Shared Memory: 8MB pre-allocated
plus 384MB Video Memory Technology (DVMT)
Zwei Video-Ausgänge: HDMI v1.3 und D-Sub (VGA)
Unterstützt gleichzeitige Bildausgabe auf zwei Displays
im Clone-Modus oder im erweiterten Modus

IDT92HD81 Audio Codec unterstützt den Azalia-Standard
Zwei analoge 3,5mm Audio-Anschlüsse:

1) Line-out (Kopfhörer)

2) Mikrofon-Eingang

Produkt Spezifikation

Cardreader

Netzwerk

Funknetzwerk

(WLAN)

Anschlüsse

LEDs und

Buttons

4-in-1 Cardreader auf der Vorderseite
Unterstützt SDHC, SD, MS und MS-pro Speicherkarten
PCIe-Schnittstelle

RJ45-Anschluss unterstützt Gigabit LAN mit 10/100/1000 Mbit/sek.
Netzwerk-Controller JMC251
Unterstützt Wake-on-LAN (WOL) aus den S3, S3, S5 ACPI Modi

Unterstützt IEEE 802.11b/g/n, max. 150Mbps Up-/Downstream
Sicherheit: WPA/WPA2(-PSK), WEP 64/128bit, IEEE 802.11x/i
Mini-PCIe-Karte (halbe Baugröße)

HDMI v1.3 digitaler Video- und Audioausgang
D-Sub/ VGA analoger Video-Ausgang (15-polig)
5x USB 2.0 (1x vorne, 4x hinten)
Gigabit Netzwerk (RJ45)
Audio Line-out (Kopfhörer)
Mikrofon-Eingang
Eingang für das externes Netzteil

Ein-/Ausschaltbutton
Betriebsanzeige (weiss)
Festplatten-LED (blau)

Externes 40W Netzteil (lüfterlos), 19V / 2,1A
Eingang (Wechselspannung): 100-240V AC, 50-60Hz

Netzteil

Automatische Spannungserkennung
Abmessungen: 89,5 x 37 x 26,5 mm (LBH)
DC-Stecker: 5,5/2,5mm (Außen/Innen-Durchmesser)

Seite 6 | 1. Juni 2012

www.shuttle.com

©2012 Shu tt l e Co mp uter Handels Gmb H (Ger m any ) . Ä nde r un ge n ohne Ankündi gu ng vorbehalt en . A b bildungen dienen nur zur Illu stration.

Shuttle Computer Handels GmbH

Fritz-Strassmann-Str. 5
25337 Elmshorn | Germany

Tel. [phone]
Fax [phone]
[e-mail]

Produkt Spezifikation

Optionales

Zubehör

24/7

Dauerbetrieb

Umgebungs-

parameter

Zertifikate

und

Konformität

- VESA-Halterung aus Metall (PV01)

- Adapter für ein zweites 2,5"-Laufwerk anstatt eines optischen Laufwerks (PHD2)

Dieses Gerät ist offiziell für den 24-Stunden-Dauerbetrieb (24/7) freigegeben.
Voraussetzungen:

- Freie Luftzirkulation in der Umgebung des PCs

- Frei zugängliche Lüftungslöcher am Gerät.

- Falls eine Festplatte eingebaut wird, so muss diese vom Hersteller
ebenfalls für den 24/7-Betrieb zugelassen worden sein. (max. eine Festplatte)

Zulässiger Betriebstemperaturbereich: 0-35°C
Zulässige relative Luftfeuchtigkeit: 10-90% (nicht kondensierend)

EMI-Zertifikate: CE, FCC, BSMI, C-Tick, CCC
Sicherheitszertifikate: CB, BSMI, ETL
Weitere Konformitäten: RoHS, Eup Lot6
Dieses Gerät wird als informationstechnische Einrichtung (ITE)
der Klasse B eingestuft und ist hauptsächlich für den Betrieb im
Wohn- und Bürobereich vorgesehen. Durch das CE-Zeichen wird
die Konformität mit den folgenden EU-Richtlinien bestätigt:
(1) EMV-Richtlinie 89/336/EWG Elektromagnetische Verträglichkeit
(2) Niederspannungsrichtlinie 73/23/EWG Elektrische Betriebsmittel
zur Verwendung innerhalb bestimmter Spannungsgrenzen

Vergleich: Shuttle Slim-PC Barebones der XS35/XS36-Serie

Modell Grafikfunktion HDMI DVI D-Sub RS232 WOL Prozessor Speicher (SO-DIMM) LAN

XS35 Intel GMA3150 - - Ja - ­XS35GT NVIDIA ION2 Ja - Ja - ­XS35V2 Intel GMA3150 - - Ja - ­XS35GT V2 NVIDIA ION2 Ja - Ja - -

XS35GTA V2

XS35V3 Intel GMA3650 [2] Ja - Ja - Ja [3]
XS35GTA V3

[1]

XS36V Intel GMA3650 [2] Ja Ja Ja 2x Ja [3]

[1] XS35GTA V3 wird außerhalb der EU auch XS35GS V3 genannt.
[2] Für die integrierte Intel GMA3650 Grafikfunktion bietet Intel derzeit nur ausgereifte Treiber für Windows 7 32 Bit.

Linux kann im Standard-Grafikmodus ohne Video-Beschleunigung betrieben werden. (Stand: April 2012)

[3] Unterstützt Wake-on-LAN (WOL), Einschalten nach Stromausfall und Einschalten nach Uhrzeit.

ATI Mobility
Rad. HD 5430

ATI Radeon
HD 7410M

Ja - Ja - -

Ja - Ja - Ja [3]

Intel Atom D510
(2x 1,66GHz)

Intel Atom D525
(2x 1,80GHz)

Intel Atom
D2700
(2x 2,13GHz)

Max. 2GB DDR2-800
1x SO-DIMM Slot

Max. 4GB DDR3-800
1x SO-DIMM Slot

Max. 4GB DDR3-1066
2x SO-DIMM Slots

Fast
Ethernet

Gigabit
LAN

Gigabit
LAN

©2012 Shu tt l e Co mp uter Handels Gmb H (Ger m any ) . Ä nde r un ge n ohne Ankündi gu ng vorbehalt en . A b bildungen dienen nur zur Illu stration.

Seite 7 | 1. Juni 2012

www.shuttle.com

Shuttle Computer Handels GmbH

Fritz-Strassmann-Str. 5
25337 Elmshorn | Germany

Tel. [phone]
Fax [phone]
[e-mail]

Produkt Spezifikation

Shuttle Barebone XS35V3 – Anschlüsse

Vorderseite Rückseite

1 Ein-/Aus-Button A Mikrofon-Eingang
2 Betriebsanzeige LED B Kopfhörer-Ausgang (Line-Out)
3 Festplattenanzeige LED C Gigabit-Netzwerk-Anschluss (RJ45)
4 4-in-1 Cardreader D

4x USB Anschlüsse
5 USB Anschluss E Öffnung für Kensington-Lock
6 Schacht für optisches Slimline-Laufwerk *) F HDMI-Anschluss
7 Standfuss G

H

D-Sub/VGA-Anschluss

Netzteil-Anschluss

I Standfuss

*) Hinweis: Das optisches Laufwerk ist nicht im Lieferumfang enthalten

Warnung:
Das System bitte stets aufrecht mit dem
mitgelieferten Standfuß oder mit der
optionalen VESA-Halterung betreiben.
Die Lüftungslöcher müssen stets frei
zugänglich bleiben, damit eine aus­reichende Kühlung gewährleistet wird.

Seite 8 | 1. Juni 2012

www.shuttle.com

Shuttle Computer Handels GmbH

Fritz-Strassmann-Str. 5
25337 Elmshorn | Germany

©2012 Shu tt l e Co mp uter Handels Gmb H (Ger m any ) . Ä nde r un ge n ohne Ankündi gu ng vorbehalt en . A b bildungen dienen nur zur Illu stration.

Tel. [phone]
Fax [phone]
[e-mail]

Produkt Spezifikation

Die Bilder dienen nur zur Illustration. Das optisches Laufwerk ist nicht im Lieferumfang enthalten.

Seite 9 | 1. Juni 2012

www.shuttle.com

Shuttle Computer Handels GmbH

Fritz-Strassmann-Str. 5
25337 Elmshorn | Germany

Tel. [phone]
Fax [phone]
[e-mail]

©2012 Shu tt l e Co mp uter Handels Gmb H (Ger m any ) . Ä nde r un ge n ohne Ankündi gu ng vorbehalt en . A b bildungen dienen nur zur Illu stration.
