Preiswerter 3-Liter-PC für große Aufgaben

Das Shuttle XPC slim Barebone XH310R ist ein wahres Raumwunder - das
robuste Stahlgehäuse kann mit einem optischen Laufwerk, zwei 2.5" ­Laufwerken und einer M.2-SSD bestückt werden. Dazu wählt man einen
leistungsstarken Intel Core Desktop-Prozessor mit Sockel LGA1151v2.
Das eingebaute Heatpipe-Kühlsystem sorgt für einen leisen und zuver­lässigen Betrieb. Die Anschlussvielfalt erlaubt einen breiten
Anwendungsbereich vom Standard-Büro-PC bis hin zu industriellen
Einsatzgebieten. Das System unterstützt zwei Displays mit Ultra-HD­Auflösung, zwei LAN-Ports, acht USB-Ports und bis zu fünf COM -Ports. Wer
braucht bei dieser Ausstattung noch einen klobigen ATX -Tower-PC?

Besondere Merkmale

Slim-Design

 Flaches 3,5 Liter Gehäuse, Schwarz
 Abmessungen: 23,8 x 20 x 7,25 cm (L/B/H)
 Zulässige Umgebungstemperatur: 0-50°C
 Mainboard im Mini-ITX-Format (17 x 17 cm)

Prozessor

 Unterstützt LGA 1151 Intel Core Generation

"Coffee Lake“ Prozessoren mit max. 65 W TDP

 Unterstützt Core i7/i5/i3, Pentium Gold, Celeron
 Mitgeliefertes Heatpipe-Kühlsystem

Betriebs-

system

 Lieferung ohne Betriebssystem
 Unterstützt Windows 10 und Linux – 64 Bit

Chipsatz

 Intel H310 Chipsatz

Speicher

 2x 260-Pin SO-DIMM-Steckplatz
 Unterstützt DDR4-2400/2666, max. 2x 16 GB

Grafik

 Integrierte Intel UHD Grafik
 Unterstützt zwei 4K Displays gleichzeitig

Laufwerks-

schächte

 Schächte: 2x 2.5” für Festplatten oder SSDs und

1x für optisches SATA Slimline-Laufwerk

 Anschlüsse: 3x Serial ATA max. 6 Gb/s,
 Vorinstallierte Kabel für ein 2,5“-Laufwerk und

ein ODD-Slim-Laufwerk

Mini-Slots

 M.2 2280M Slot (unterstützt SATA/PCIe SSDs)
 M.2 2230E Slot (unterstützt WLAN-Karten)

Externe

Anschlüsse

 HDMI 2.0a + DisplayPort 1.2 + D-Sub/VGA
 5.1 HD Audio (Digital Audio über HDMI/DP)
 4x USB 3.0, 4x USB 2.0 (je 2 vorne/hinten)
 2x Intel Gigabit LAN, 2x RS232 (1x RS422/RS485)
 Anschluss für externen Power-/Clear-CMOS-Taster

Onboard

Anschlüsse

 USB 2.0, Embedded DisplayPort. LPC
 Anschluss für 12V Versorgungsspannung
 Allways-On-Jumper (Power-on-after-power-fail)

Optionales

Zubehör

 Standfuß (PS01), 3,5“-Halterung (PHD4)
 VESA-Halter (PV02), WLAN (WLN-M)
 Drei zusätzliche COM-Ports (PCM31)
 Kabel für einen externen Power-Button (CXP01)

Netzteil

 90W/19V Adapter (DC-In unterstützt auch 12V)

XPC slim Barebone

XH310R

Die Bilder diene n nur zur
Illustration. Der Standfuß

und das optische

Laufwerk sind nicht im

Liefer umfang enthalten.

Unterstützt die 8. Generation Intel

Core Prozessoren "Coffee Lake"

bis zu 5x COM

50

0

Produkt Spezifikation

w w w . s h u t t l e . e u

Shuttle C o m p u t e r H a n d e l s G m b H

Fr it z- St ras sma nn-S tr . 5
25 337 El msh or n | Ge r ma n y

Te l. +4 9 ( 0 ) 412 1 -4 7 6 8 6 0
Fa x + 4 9 ( 0) 41 21- 47 69 00
sa les @sh ut tle .eu

Seite 2 | 25. Februar 2019

© 2019 Shuttle Computer Handels GmbH (Germany). Änderungen ohne Ankündigung vorbehalten. Abbildung

en dienen nur zur Illustration.

Shuttle XPC slim Barebone XH310R – Vorder- und Rückansicht

A B B C D E C F G

O R T U W X YP

LK J NMJ K

Q VS

Vorderseite (Front Panel)

A

5,25"-Laufwerksschacht für optisches Slim­Laufwerk (DVD oder Blu-ray)

B

2x USB 3.0 Anschluss (= USB 3.1 Gen. 1)

C

2x USB 2.0 Anschluss

D

Mikrofon-Eingang

E

Kopfhörer-Ausgang

F

Einschalt-Button mit Betriebsanzeige

G

LED-Anzeige für Festplattenaktivität

Rückseite (Back Panel)

J

2x Perforation für optionale WLAN­Antennen

K

2x Rändelschraube

L

Öffnung für Kensington-Lock

M

Dual Gigabit Netzwerk (RJ45)

N

RS232 serieller Port (COM)

O

DC-in-Anschluss für externes Netzteil
Unterstützt 12V und 19V Eingangsspg.

P

HDMI 2.0a Video-Ausgang

Q

DisplayPort 1.2 Video-Ausgang

R

RS232/422/485 serieller Port (COM)

S

D-Sub/VGA Video-Ausgang

T

4-Pin-Anschluss (2,54 mm Rastermaß) für
externen Einschalt-Taster, Clear-CMOS­Taster und 5V DC-Ausgang

U

2x USB 3.0 (= USB 3.1 Gen. 1)

V

2x USB 2.0

W

Mikrofon-Eingang

X

Kopfhörer/Line-out Ausgang

Y

Audio Line-in Eingang

Vergleich der Produktversionen:

Mit offener Front

Mit Abdeckklappen

Erste Version 2018 (bis Q1’19)

XH310

UPC Code: 887993001555

XH310V

UPC Code: 887993001562

H310 Chipsatz-Revision 2019

Gleiche Eigenschaften, jedoch

andere Gerätetreiber

XH310R

UPC Code: 887993001630

XH310RV

UPC Code: 887993001623

Produkt Spezifikation

w w w . s h u t t l e . e u

Shuttle C o m p u t e r H a n d e l s G m b H

Fr it z- St ras sma nn-S tr . 5
25 337 El msh or n | Ge r ma n y

Te l. +4 9 ( 0 ) 412 1 -4 7 6 8 6 0
Fa x + 4 9 ( 0) 41 21- 47 69 00
sa les @sh ut tle .eu

Seite 3 | 25. Februar 2019

© 2019 Shuttle Computer Handels GmbH (Germany). Änderungen ohne Ankündigung vorbehalten. Abbildung

en dienen nur zur Illustration.

Shuttle XPC slim Barebone XH310R – Mainboard

A

W

E

D

P

U

J

I

C

H

G

O

R

Q

L

K

S
T

F

B

M

N

X

V

A
B
C
D
E
F
G
H

Backpanel Anschlüsse
Intel H310 Chipsatz
CMOS-Batterie-Anschluss
Front Audio Header
2x USB 2.0 Anschluss
USB 2.0 Anschluss
M.2 2230E Slot für WLAN
3x SATA 6G Anschlüsse

I

J
K
L
M
N
O
P

COM-Port Spannungs-Jumper
2x COM-Port Anschlüsse
LPC Anschluss
2x COM-Port Anschlüsse
Front Button/LED-Anschluss
Front USB 3.0 Anschluss
M.2 2280M Slot für SSDs
ATX 12 VDC P4-Anschluss

Q
R
S
T
U
V

W

X

Always-Power-On Jumper
Embedded DisplayPort (eDP)
5 V Spannung für SATA
12 V Spannung für SATA
LGA1151v2 CPU-Sockel
DDR4 SO-DIMM-Slots
CPU-Lüfter-Anschluss
Systemlüfter-Anschluss

Produkt Spezifikation

w w w . s h u t t l e . e u

Shuttle C o m p u t e r H a n d e l s G m b H

Fr it z- St ras sma nn-S tr . 5
25 337 El msh or n | Ge r ma n y

Te l. +4 9 ( 0 ) 412 1 -4 7 6 8 6 0
Fa x + 4 9 ( 0) 41 21- 47 69 00
sa les @sh ut tle .eu

Seite 4 | 25. Februar 2019

© 2019 Shuttle Computer Handels GmbH (Germany). Änderungen ohne Ankündigung vorbehalten. Abbildung

en dienen nur zur Illustration.

Shuttle XPC slim Barebone XH310R - Benötigte Komponenten

Es werden nur wenige Komponenten benötigt, um einen lauffähigen Mini-PC zu erhalten:

Optionale Zubehör-Komponenten

Standfuß

PS01

VESA-Halter

PV02

WLAN-Kit

WLN-M

3,5“-Halter

PHD4

3x COM Ports

PCM31

Button-Kabel

CXP01

Mit Hilfe dieses
Standfußes kann
das Gerät vertikal
aufgestellt
werden.

VESA 75/100­Vorrichtung zur
Montage an der
Wand, an einer
Armhalterung oder
hinter einem
Monitor.

M.2-WLAN-Karte
mit zwei externen
Antennen unter­stützt IEEE

802.11ac und
Bluetooth 4.0.

Ermöglicht den
Einbau einer
Festplatte im 3,5"­Format. Weitere
Laufwerke haben
dann keinen Platz
mehr.

Fügt drei weitere
COM-Ports auf der
Vorderseite hinzu.
Damit entfällt die
Möglichkeit zum
Einbau eines
optischen
Laufwerks.

Anschlusskabel für
einen externen
Power-Button (der
Taster ist nicht
enthalten).

Slim SATA DVD Laufwerk

12,7mm Bauhöhe

Festplatte und/oder SSD:

bis zu zwei 2.5"-SATA-Laufwerke mit

9,5mm und 12,5mm max. Höhe

LGA1151v2 Prozessor

8. Gen. "Coffee Lake"
Core i7 / i5 / i3,

Pentium Gold oder Celeron

TDP max. 65W

Ein oder zwei Speichermodule:

DDR4-2400/2666 SO-DIMM

jeweils max. 16 GB

Windows 10 / Linux

Betriebsystem

M.2-2280 SSD Modul

(SATA/PCIe)

Hinweis: Dieser PC unterstützt ein optisches Laufwerk und zwei 2,5“ -Laufwerke (z.B. Festplatte und SSD). Für das zweite

2,5“-Laufwerk wird jedoch noch ein weiteres SATA-Kabel benötigt, was nicht im Lieferumfang enthalten ist. Die
abgebildeten Laufwerke sind ebenfalls nicht im Lieferumfang enthalten.
Achtung: für hohe Umgebungstemperaturen ab 40 °C werden SSD-Laufwerke anstelle von Festplatten empfohlen.

Produkt Spezifikation

w w w . s h u t t l e . e u

Shuttle C o m p u t e r H a n d e l s G m b H

Fr it z- St ras sma nn-S tr . 5
25 337 El msh or n | Ge r ma n y

Te l. +4 9 ( 0 ) 412 1 -4 7 6 8 6 0
Fa x + 4 9 ( 0) 41 21- 47 69 00
sa les @sh ut tle .eu

Seite 5 | 25. Februar 2019

© 2019 Shuttle Computer Handels GmbH (Germany). Änderungen ohne Ankündigung vorbehalten. Abbildung

en dienen nur zur Illustration.

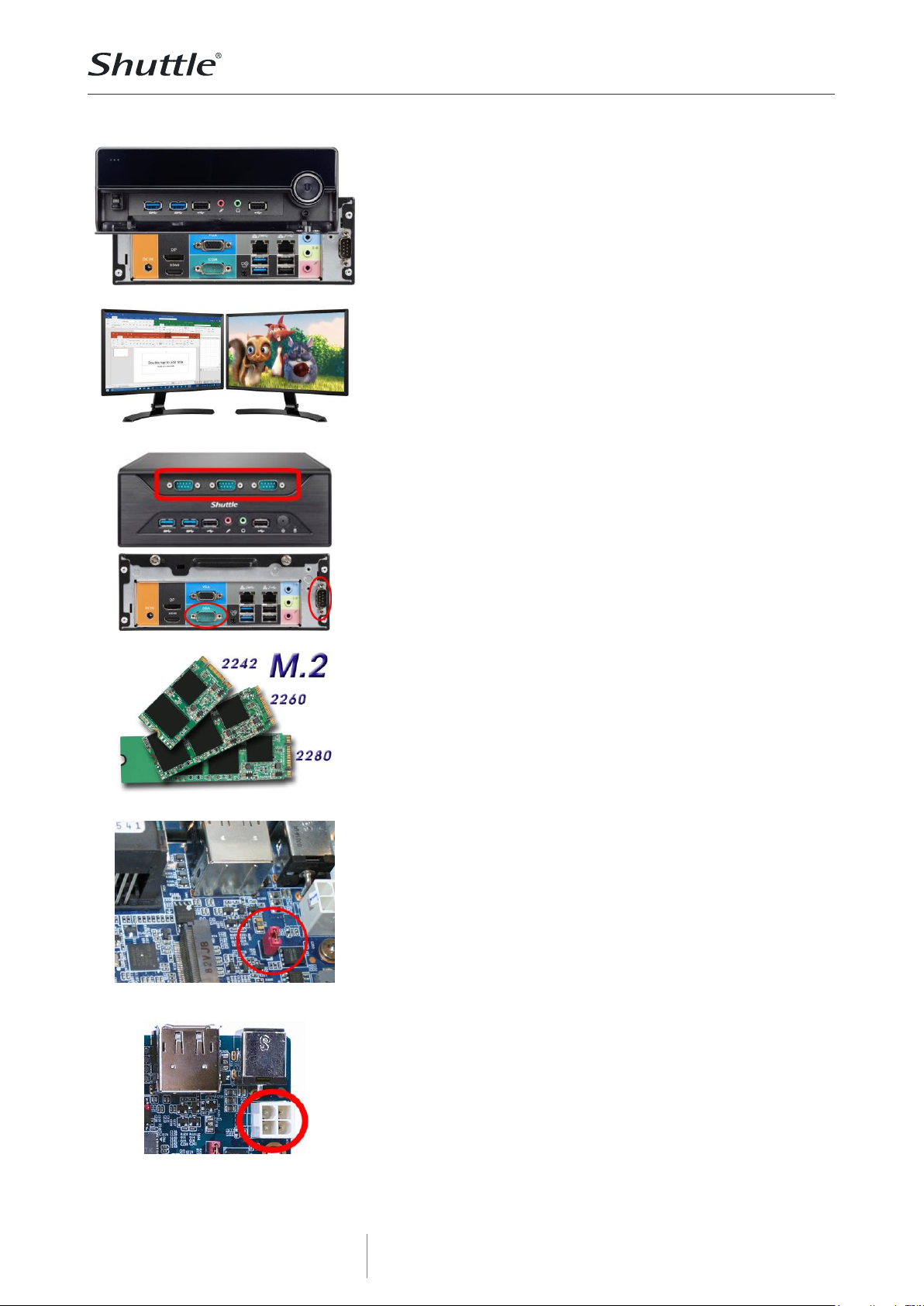

Anschlüsse / Anwendungen

Das Shuttle XPC slim Barebone XH310R hat zahlreiche nützliche Anschlüsse für
vielfältige Anwendungsmöglichkeiten mit externen Geräten.

Das Shuttle XPC slim Barebone XH310R ist ein leistungsstarker und flexibler PC im
stilvollen 3,5-Liter Slim-Gehäuse und eignet sich hervorragend für zahlreiche
Anwendungen z.B.:

 Digital Signage (unterstützt zwei Ultra HD Displays)
 Instore Audio/Video Entertainment
 Ansteuerung von Spielautomaten (Gambling, Casino)
 Home-Media
 Büro
 Call-Center
 Bildung / Schule
 Kiosk-PC, Infocenter
 Kassensystem, Point of Sales (POS)
 Gesundheitswesen
 Automation
 Mini-Server-Anwendungen

Produkt Spezifikation

w w w . s h u t t l e . e u

Shuttle C o m p u t e r H a n d e l s G m b H

Fr it z- St ras sma nn-S tr . 5
25 337 El msh or n | Ge r ma n y

Te l. +4 9 ( 0 ) 412 1 -4 7 6 8 6 0
Fa x + 4 9 ( 0) 41 21- 47 69 00
sa les @sh ut tle .eu

Seite 6 | 25. Februar 2019

© 2019 Shuttle Computer Handels GmbH (Germany). Änderungen ohne Ankündigung vorbehalten. Abbildung

en dienen nur zur Illustration.

XPC Shuttle XPC slim Barebone XH310R – Leistungsmerkmale

7,25

20 cm

23,8 cm

in cm

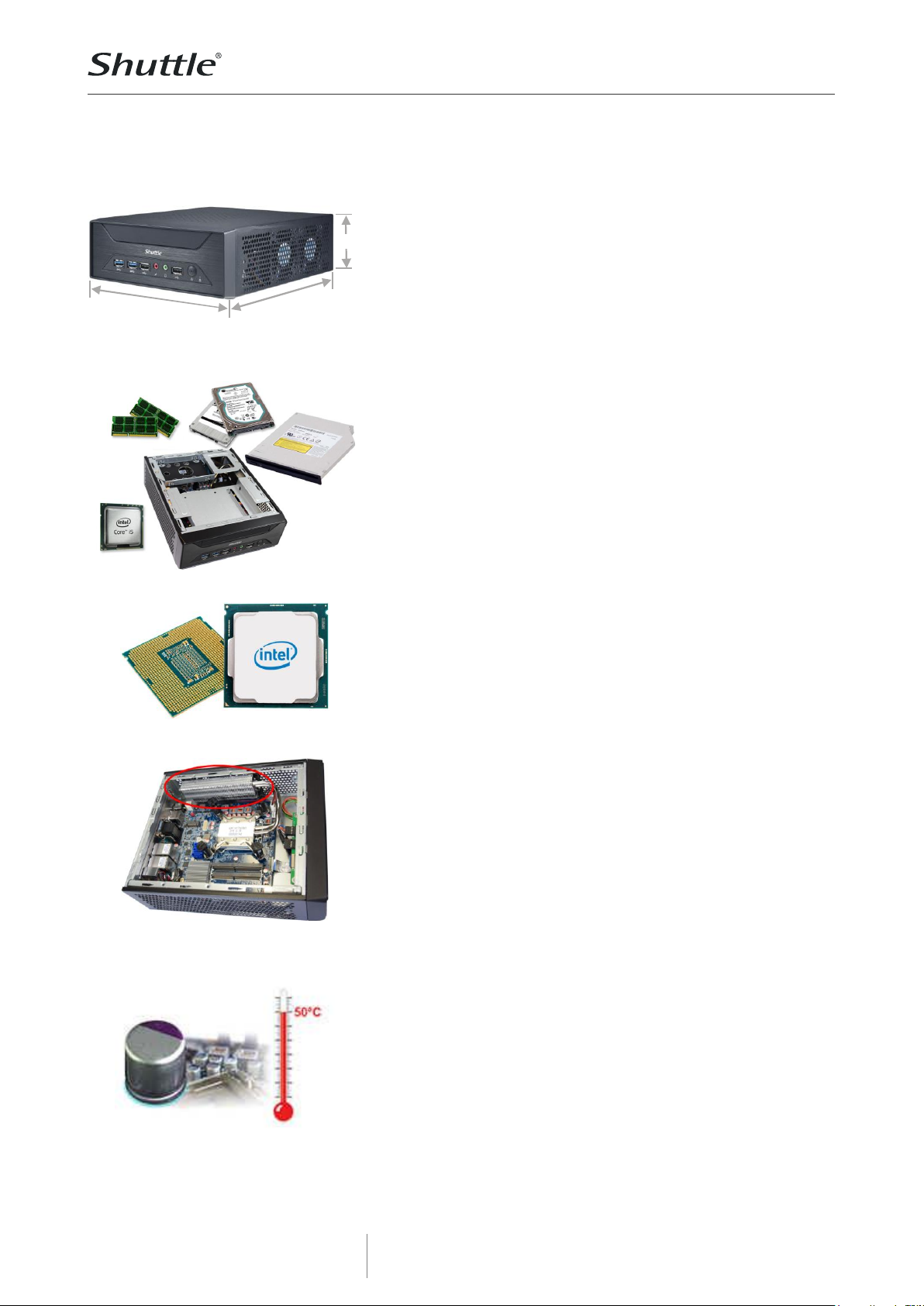

Das 3,5 Liter Gehäuse - dezent stilvoll

Shuttle hat schon immer ein besonderes Augenmerk auf die innere und
äußere Ästhetik seiner Mini-PCs gelegt. Mit der richtigen Mischung aus
Stil, Format und aktueller Technik konnte ein attraktiver und vielseitig
verwendbarer Mini-PC geschaffen werden, der sich in nahezu alle
Umgebungen harmonisch einfügt. Ebenso verhält es sich mit dem 3,5
Liter Gehäuse des XH310R mit seiner stilvoll gestalteten Frontblende.
Das optische Laufwerk und die vorderen Media-Anschlüsse werden
dezent durch Abdeckklappen verborgen. Die Höhe dieses PCs beträgt
lediglich sieben Zentimeter.

Was bedeutet eigentlich “Barebone”?

Das Shuttle XPC slim Barebone XH310R besteht aus einem stilvollen
Gehäuse mit vormontiertem Mainboard, dem Kühlsystem und einem
externen Netzteil. Trotz der geringen Abmessungen bietet es hervor­ragende Anschlussvielfalt, Funktionalität und Performance. Um ein
komplettes PC-System zu erhalten, müssen nur noch wenige Standard­Komponenten entsprechend der eigenen Bedürfnisse installiert werden.
Die benötigten Strom- und Datenkabel für die Laufwerke sind bereits in
passender Länge konfektioniert im Gehäuse vor verlegt, so dass die
Installation mit Hilfe der Kurzanleitung schnell und einfach durchgeführt
werden kann – einbauen, anschließen, fertig!

Unterstützt Intels "Coffee Lake" Prozessoren

"Coffee Lake" ist der Codename für Intel Core Prozessoren der achten
Generation, die 2017/2018 zusammen mit der 300er Chipsatz-Series
eingeführt wurden. Der XPC slim Barebone XH310R unterstützt die
Desktop-Version dieses Prozessors mit Sockel LGA1151v2 (TDP max.
65W). Mit den Core i7/i5-Modellen dieser Generation bietet Intel
erstmals Mainstream-Desktop-Prozessoren mit 6 Kernen an.

Leise durch Heatpipe-Kühlsystem

Ein aktives Doppellüfter-Heatpipe-Kühlsystem gewährleistet
größtmögliche Laufruhe und Systemstabilität. Der Prozessorkühler
arbeitet mit Heatpipes, in denen sich eine spezielle Flüssigkeit als
Transportmedium befindet. Durch Konvektion transportiert die
Flüssigkeit die Wärme vom Prozessor zu den Kühlrippen. Danach
gelangt das abgekühlte Transportmedium zurück zum Prozessor und
kann dort wieder neue Wärme aufnehmen. Dieses Prinzip leitet Wärme
effizienter ab als massives Metall. Bitte achten Sie darauf, dass die
Lüftungslöcher freigehalten werden.

Erweiterter Temperaturbereich und Zuverlässigkeit

Nicht nur die solide Verarbeitung macht das Shuttle XPC slim Barebone
XH310R ausgesprochen robust, auch der für den Betrieb freigegebene
Temperaturbereich von 0-50 °C erlaubt anspruchsvolle Umgebungs­zenarien. Beim XPC slim Barebone XH310R werden nur hochwertige
Feststoffkondensatoren (Solid Capacitors) eingesetzt, die für höchste
Zuverlässigkeit, maximale Stabilität und lange Lebensdauer sorgen,
insbesondere beim professionellen Dauereinsatz wie z.B. bei Digital
Signage Anwendungen.
Achtung: für hohe Umgebungstemperaturen ab 40°C werden SSD­Laufwerke empfohlen.

Produkt Spezifikation

w w w . s h u t t l e . e u

Shuttle C o m p u t e r H a n d e l s G m b H

Fr it z- St ras sma nn-S tr . 5
25 337 El msh or n | Ge r ma n y

Te l. +4 9 ( 0 ) 412 1 -4 7 6 8 6 0
Fa x + 4 9 ( 0) 41 21- 47 69 00
sa les @sh ut tle .eu

Seite 7 | 25. Februar 2019

© 2019 Shuttle Computer Handels GmbH (Germany). Änderungen ohne Ankündigung vorbehalten. Abbildung

en dienen nur zur Illustration.

Anschlussfreudig

Hinter der vorderen Abdeckklappe befinden sich vier USB -Anschlüsse
für USB-Sticks, externe Festplatten, MP3-Player oder ähnliches. An die
3,5mm-Buchsen für Mikrofon und Kopfhörer lässt sich ein Headset
anschließen. Zahlreiche weitere Anschlüsse befinden sich auf der
Rückseite.

Unterstützt zwei Ultra-HD-Displays

Das XPC slim Barebone XH310R bietet zwei digitale Video-Ausgänge –
einen HDMI 2.0a und einen DisplayPort 1.2 (DP) – welche beide 4K­Displays mit 3840 x 2160 Ultra HD Auflösung (2160p) mit 60 Hz
unterstützen.
Außerdem bietet das Gerät auch einen D-Sub/VGA-Anschluss. Zwei
Displays lassen sich gleichzeitig anschließen.

Bis zu fünf serielle Schnittstellen

Consumer-PCs haben heute oftmals keine seriellen Schnittstellen mehr,
weil sie durch USB ersetzt worden sind. Für manche professionelle
Anwendungen, zum Beispiel bei Kassensystemen und bei Produkten aus
dem Bereich der Wissenschaft und der Industrie, werden sie weiterhin
nachgefragt. Standardmäßig sind zwei serielle RS-232 Schnittstellen auf
der Rückseite vorhanden, die auch eine externe Spannung von 5 oder
12V liefern können. Der linke COM-Port kann auch auf RS422 und
RS485 umgeschaltet werden. Mit dem optionalen Zubehör PCM 31
können auf der Vorderseite drei weitere COM-Ports eingebuat werden.

M.2-2280-Steckplatz für SSD-Karten

Der M.2-2280 BM Steckplatz unterstützt M.2 SSD Flashspeicherkarten mit
SATA- oder der fortschrittlicheren PCIe Schnittstelle.
Verwendete M.2-Steckkarten müssen 22 mm breit sein
und können eine Länge von 42, 60 oder 80 mm (Typ 2242, 2260, 2280)
haben.

Einschalten nach Stromausfall

Im BIOS-Setup unter "Power Management Configuration" befindet sich
die Funktion "Power-On after Power Fail", womit definiert wird wie der
PC nach einem Stromausfall reagiert: (1) unbedingt einschalten, (2)
Status vor dem Stromausfall wiederherstellen oder (3) ausgeschaltet
lassen. Prinzipbedingt kann diese Funktion jedoch bei sehr kurzen
Stromausfällen versagen, so dass das XH310R zusätzlich über eine
reine Hardwarelösung verfügt. Entfernt man den entsprechenden
Jumper JP4 (siehe Bild), dann startet der PC unbedingt, sobald die
Stromversorgung hergestellt wird.

Spannungsversorgung: 12V oder 19V

Im Lieferumfang befindet sich ein externes 90-Watt-Netzteil mit 19 Volt
Ausgangsspannung. XH310R lässt sich alternativ auch mit 12 Volt
betreiben, falls solch eine Spannungsquelle bevorzugt wird. Erlaubt ist
jeweils eine Toleranz von ±5% des Nennwertes. Neben dem
Backpanel-Anschluss für das externe Netzteil befindet sich auf dem
Mainboard ein weitere Anschluss für die Versorgungsspannung (4-Pin
P4 ATX 12V weiblich).

Produkt Spezifikation

w w w . s h u t t l e . e u

Shuttle C o m p u t e r H a n d e l s G m b H

Fr it z- St ras sma nn-S tr . 5
25 337 El msh or n | Ge r ma n y

Te l. +4 9 ( 0 ) 412 1 -4 7 6 8 6 0
Fa x + 4 9 ( 0) 41 21- 47 69 00
sa les @sh ut tle .eu

Seite 8 | 25. Februar 2019

© 2019 Shuttle Computer Handels GmbH (Germany). Änderungen ohne Ankündigung vorbehalten. Abbildung

en dienen nur zur Illustration.

Produktvergleich: 3-Liter XPC slim Barebones

XH310(V) und XH310R(V) haben die gleiche technische Spezifikation, benötigen jedoch verschiedene Chipsatztreiber.

Barebone Modell

XH110(V)

XH170V

XH310(V) / XH310R(V)

Verfügbar

März / 2016

Oktober 2015

Oktober 2018 / März 2018

Unterstützte
Prozessoren

Intel Core Prozessoren Generation 6/7, LGA1151

“Skylake” & “Kaby Lake”, TDP max. 65W

Intel Core Gen. 8 “Coffee Lake”

LGA1151v2, TDP max. 65W

Unterstützte
Betriebssysteme

Windows 7, 8.1, 10 & Linux – 64 Bit

Die „Kaby Lake“ CPU unterstützt nicht Windows 7/8.1

Windows 10 & Linux – 64 Bit

Chipsatz

Intel H110

Intel H170

Intel H310

Speicher (max.)

2x 16 GB DDR3L-1600

SO-DIMM (204 Pins)

2x 16 GB DDR4-2400/2666

SO-DIMM (260 Pins)

Multi-Display

max. 2 Displays

max. 3 Displays

max. 2 Displays

Mini-Slots

M.2-2280M (PCIe/SATA)

M.2-2230E (für WLAN)

M.2-2280M (SATA)

Mini-PCIe (für WLAN)

M.2-2280M (PCIe/SATA)

M.2-2230E (für WLAN)

Anschlüsse vorne

Power-Button, Power-LED, HDD-LED

2x USB 2.0, 2x USB 3.0, 2x Audio

Power-Button, Power- & HDD-LED

2x USB 2.0, 2x USB 3.0, 2x Audio

Anschlüsse hinten
(Back Panel)

1x HDMI 1.4b

1x DisplayPort 1.2

1x HDMI 1.4b

2x DisplayPort 1.2

1x HDMI 2.0a

1x DisplayPort 1.2

1x D-Sub/VGA

(1x eDP onboard)

2x USB3.0, 2x USB2.0

2x USB3.0, 2x USB2.0

2x USB3.0, 2x USB2.0

2x GigaBit LAN

1x GigaBit LAN

2x GigaBit LAN

2x COM (RS232 +

RS232/422/485)

1x COM

(RS232/422/485)

2x COM (RS232 +

RS232/422/485)

3x Audio

3x Audio

3x Audio

PS/2 Port (Combo)

1x eSATA

−

Clear CMOS Button

Clear CMOS Button

4-Pin Anschluss

(Power Button, Clear CMOS, +5V DC)

Netzteil

90W / 19V (unterst. 12V)

90 W / 19V

90W / 19V (unterstützt 12V)

Optionales
Zubehör

Standfuß (PS01)

Standfuß (PS01)

Standfuß (PS01)

VESA-Halterung (PV02)

VESA-Halterung (PV02)

VESA-Halterung (PV02)

WLAN-Kit (WLN-M)

WLAN-Kit (WLN-S/-P)

WLAN-Kit (WLN-M)

3,5“ HDD Rack (PHD4)

3,5“ HDD Rack (PHD4)

3,5“ HDD Rack (PHD4)

ODD-Abdeckung (MY01)

(nur für XH110V)

ODD-Abdeckung (MY01)

ODD-Abdeckung (MY01)

(nur für XH310RV)

−

−

3x COM PCM31 (nur für XH310/R)

VGA Adapter (PVG01)

−

Kabel für Power-Button (CXP01)

Vorderseite

XH110V / XH310(R)V - Abdeckung

XH110 / XH310(R) - Offene Front

Rückseite

XH110, XH110V

XH310(R), XH310(R)V

Produkt Spezifikation

w w w . s h u t t l e . e u

Shuttle C o m p u t e r H a n d e l s G m b H

Fr it z- St ras sma nn-S tr . 5
25 337 El msh or n | Ge r ma n y

Te l. +4 9 ( 0 ) 412 1 -4 7 6 8 6 0
Fa x + 4 9 ( 0) 41 21- 47 69 00
sa les @sh ut tle .eu

Seite 9 | 25. Februar 2019

© 2019 Shuttle Computer Handels GmbH (Germany). Änderungen ohne Ankündigung vorbehalten. Abbildung

en dienen nur zur Illustration.

Shuttle XPC slim Barebone XH310R - Spezifikation

Gehäuse

Flaches 3,5 Liter Gehäuse, Farbe: Schwarz
Abmessungen: 23,8 x 20 x 7,25 cm (LBH ohne Gummifüße) = 3,5 Liter
Höhe mit Gummifüßen: ca. 7,33 cm
Gewicht: 2,2 kg netto, 3,5 kg brutto
Offene Vorderseite - ohne Abdeckklappen für optisches Laufwerk und Frontpanel­Anschlüsse
Öffnung für das Kensington Lock auf der Geräte-Rückseite
Betriebsposition horizontal oder vertikal mit dem optionalen Standfuß PS01

Netzteil

Externes 90 W Netzteil (lüfterlos)
Eingang: 100-240 V AC, 50/60 Hz
Ausgang: 19 V DC, max. 4,74 A, max. 90 W Ausgangsleistung
AC-Stecker mit Schutzkontakt, ca. 1,7m langes Kabel
DC-Stecker: 5,5 / 2,5mm (Außen/Innen-Durchmesser)
Hinweis: Der DC-Eingang des Computers unterstützt eine externe Spannungsversorgung
mit 12V±5% und 19V±5%. Neben dem Backpanel-Anschluss für das externe Netzteil
befindet sich auf dem Mainboard ein weitere Anschluss für die Versorgungsspannung
(4-Pin P4 ATX 12V weiblich).

Betriebs-

system

Dieses System wird ohne Betriebssystem ausgeliefert.
Es ist kompatibel mit Windows 10 und Linux (64 Bit)

Prozessor-

Unterstützung

Prozessor Sockel LGA 1151v2
Unterstützt Intel Core i7 / i5 / i3, Pentium und Celeron Prozessoren
Unterstützt die achte Generation Intel Core Prozessoren mit dem Codenamen "Coffee
Lake-S" und 14++ nm Technologie
Maximal unterstützte Prozessor-Verlustleistung (TDP) = 65 W.
Bis zu 6 CPU-Kerne, 12 Threads und 12 MB L3-Cache
Unterstützt nicht die Unlock-Funktion von Intel Prozessoren der K-Serie.
Nicht kompatibel mit älteren Sockel-LGA1151-Prozessoren (Gen. 6 "Skylake" und Gen. 7
"Kaby Lake").
Der Prozessor integriert die Controller für PCI -Express und Speicher
und die Grafikfunktion auf dem gleichen Halbleiter -Chip
(die Leistungsmerkmale hängen vom Prozessormodell ab).
Detailierte Informationen über kompatible Prozessoren finden Sie in der Support -Liste
unter global.shuttle.com.

Heatpipe-

Kühlung

Prozessor-Kühlung mit Heatpipe-Technologie und zwei Lüftern (6 cm)

Produkt Spezifikation

w w w . s h u t t l e . e u

Shuttle C o m p u t e r H a n d e l s G m b H

Fr it z- St ras sma nn-S tr . 5
25 337 El msh or n | Ge r ma n y

Te l. +4 9 ( 0 ) 412 1 -4 7 6 8 6 0
Fa x + 4 9 ( 0) 41 21- 47 69 00
sa les @sh ut tle .eu

Seite 10 | 25. Februar 2019

© 2019 Shuttle Computer Handels GmbH (Germany). Änderungen ohne Ankündigung vorbehalten. Abbildung

en dienen nur zur Illustration.

Mainboard

Chipsatz

BIOS

Mainboard XH310V2 im Mini-ITX-Format 17 x 17 cm, 8-Layer-Design
Chipsatz: Intel® H310 Chipsatz
AMI BIOS im 8 Mbit EEPROM mit SPI Interface
Hochwertige Feststoff-Kondensatoren (Solid Capacitors)
Unterstützt Hardware-Überwachung und Watchdog-Funktion
Unterstützt das Unified Extensible Firmware Interface (UEFI)
Unterstützt Neustart nach Stromausfall (power on after power failure) [1]
Unterstützt Firmware TPM v2.0 (fTPM)

Speicher-

unterstützung

2x SO-DIMM-Steckplatz mit 260 Pins
Unterstützt DDR4-2400/2666 (PC4-19200/21300) SDRAM mit 1,2 V
Unterstützt Dual-Channel-Modus
Unterstützt maximal 16 GB pro Steckplatz
Gesamtkapazität maximal 32 GB
Unterstützt unbuffered DIMM-Module (kein ECC oder registered)

Integrierte

Grafik

Die Eigenschaften der integrierten Intel UHD Grafikfunktion hängen vom verwendeten
Prozessortyp ab.
Unterstützt DirectX 12, OpenGL 4.5
Der PC bietet drei Video-Ausgänge:

- 1x HDMI v2.0a (unterstützt 1080p/60 und 2160p/60)

- 1x DisplayPort v1.2 (unterstützt 1080p/60 und 2160p/60)

- 1x Analog VGA (15-pol. D-Sub)
Unterstützt zwei unabhängige Displays gleichzeitig über die integrierte Grafikfunktion.
Unterstützt Blu-ray (BD) Wiedergabe mit HDCP-Kopierschutz [3]
Hardware Video Decoding/Encoding: H.264, H. 265 (8- und 10-Bit, Encoding mit
QuickSync), VP9 (10-Bit VP9 kann nur dekodiert werden)
DisplayPort und HDMI unterstützen Multikanal Digital Audio über das gleiche Kabel.

HD-Audio

Audio Realtek® ALC 662 5.1-Kanal High-Definition Audio
Drei analoge 3,5mm Audio-Anschlüsse auf der Rückseite:

1) Line-out vorne (Kopfhörer)

2) Line-out hinten (umschaltbar auf Mikrofon-Eingang)

3) Line-out Mitte (umschaltbar auf Line-in)
Digitale Audio-Ausgabe über HDMI und DisplayPort möglich

Dual Gigabit

Netzwerk­Controller

Zwei RJ45 Netzwerkanschlüsse
Verwendete Netzwerkchips:
2x Intel i211 Ethernet Controller mit MAC, PHY und PCIe -Schnittstelle
Unterstützt 10 / 100 / 1.000 MBit/s Datentransferrate
Unterstützt WAKE ON LAN (WOL)
Unterstützt das Booten vom Netzwork via Preboot eXecution Environment (PXE)
Unterstützt den Teaming-Modus [5]

M.2-2280M-

Steckplatz

Der M.2 2280M Steckplatz bietet folgende Schnittstellen:

- PCI-Express Gen. 2.0 X4 unterstützt NVMe

- SATA v3.0 (max. 6 Gbit/s)
Verwendete M.2-Steckkarten müssen 22 mm breit sein
und können eine Länge von 42, 60 oder 80 mm (Typ 2242, 2260, 2280) haben.
Unterstützt M.2 SATA SSDs (mit B+M-Key) und M.2 PCIe SSDs (mit M-Key)

Produkt Spezifikation

w w w . s h u t t l e . e u

Shuttle C o m p u t e r H a n d e l s G m b H

Fr it z- St ras sma nn-S tr . 5
25 337 El msh or n | Ge r ma n y

Te l. +4 9 ( 0 ) 412 1 -4 7 6 8 6 0
Fa x + 4 9 ( 0) 41 21- 47 69 00
sa les @sh ut tle .eu

Seite 11 | 25. Februar 2019

© 2019 Shuttle Computer Handels GmbH (Germany). Änderungen ohne Ankündigung vorbehalten. Abbildung

en dienen nur zur Illustration.

M.2-2230E-

Steckplatz

M.2-2230E-Steckplatz für WLAN-Karten
Schnittstellen: PCI-Express Gen. 2.0 X1 und USB 2.0
Vverwendete M.2-2230-Steckkarten müssen 22 mm breit und 30 mm lang sein (Typ

2230). Unterstützt WLAN-Erweiterungskarten (Optionales Shuttle-Zubehör: WLN-M)

Laufwerks­anschlüsse

3x Serial-ATA Anschluss, max. 6 Gb/s
Unterstützt NCQ und AHCI
Hinweis: Im Lieferumfang befinden sich vorinstallierte Kabel (für SATA und Strom ­versorgung) sowie Schrauben für ein 2.5"-Laufwerk und ein optisches Slimline-Laufwerk.

Laufwerks-

schächte

Dieses System verfügt über drei Laufwerksschächte:

1) unterstützt ein optisches Laufwerk im 5,25"-Slimline-Format mit 12,7 mm Bauhöhe ­alternativ auch für ein 2.5"-Laufwerk verwendbar

2) 2,5"-Schacht oben unterstützt ein 2,5"-Laufwerk mit max. 12,7 mm Bauhöhe

3) 2,5"-Schacht unten unterstützt ein 2,5"-Laufwerk mit max. 9,5 mm Bauhöhe
Folgende Laufwerkskabel sind bereits vorinstalliert:

- 2x Stromanschlüsse für 2,5"-Laufwerke (5 Volt [6])

- 1x SATA-Kabel für ein 2,5"-Laufwerk

- 1x Combo-Anschluss (SATA+Strom) für optisches Slimline-Laufwerk
Hinweis: Das System ist für ein 2,5"-Laufwerk (Festplatte oder SSD) und ein DVD/Bluray­Laufwerk im Slimline-Format vorbereitet.
Für weitere 2,5"-Laufwerke sind zusätzliche SATA-Kabel und Schrauben notwendig. Für
ein drittes 2,5"-Laufwerk muss die Stromversorgung mittels eines optionalen Y-Kabels
realisiert werden (nicht im Lieferumfang enthalten).
Das optionale Zubehör PHD4 ermöglicht den Einbau einer 3,5"-Festplatte [8].

Vorderseite

Mikrofon-Eingang
Audio Line-out (Kopfhörer)
2x USB 3.0 (= USB 3.1 Gen 1)
2x USB 2.0
Ein/Aus-Button
Betriebsanzeige-LED (Blau)
Festplatten-LED (Gelb)

Anschlüsse

auf der

Rückseite

1x DisplayPort 1.2 Audio/Video-Ausgang [2]
1x HDMI 2.0a Audio/Video-Ausgang
1x Analoger VGA Video-Ausgang (15-pol. D-Sub)
Hinweis: es können maximal zwei Displays gleichzeitig betrieben werden
2x USB 3.0 (= USB 3.1 Gen 1)
2x USB 2.0
2x GigaBit LAN (RJ45)
1x COM (RS232) - auf der rechten Seite
1x COM (RS232/422/485) - mitte/unten
3x Audio 3,5mm (Line-in, Line-out, Mikrofon-in)
1x DC-Eingang für externes Netzteil (unterstützt 12V±5% oder 19V±5%)
1x Vier-Pin-Anschluss (2,54 mm Rastermaß) unterstützt:

- externen Einschalt-Taster (siehe optionales Zubehör CXP01)

- Clear CMOS Funktion

- 5V DC Spannung für externe Komponenten
2x Perforation für Wireless LAN Antennen
1x Öffnung für Kensington-Lock

Produkt Spezifikation

w w w . s h u t t l e . e u

Shuttle C o m p u t e r H a n d e l s G m b H

Fr it z- St ras sma nn-S tr . 5
25 337 El msh or n | Ge r ma n y

Te l. +4 9 ( 0 ) 412 1 -4 7 6 8 6 0
Fa x + 4 9 ( 0) 41 21- 47 69 00
sa les @sh ut tle .eu

Seite 12 | 25. Februar 2019

© 2019 Shuttle Computer Handels GmbH (Germany). Änderungen ohne Ankündigung vorbehalten. Abbildung

en dienen nur zur Illustration.

Weitere

onboard

Anschlüsse

Jumper für Power-On-after-Power-Fail (Hardware-Lösung) [1]
Front-Anschlüsse für Button, LEDs, USBs und Audio-Ports
USB 2.0 Anschluss (4-Pin-Anschluss)
4x RS232 COM-Port Anschluss (jeweils 2x 5 Pins, 2 mm Rasterabstand) - 1x belegt
Zwei 4-polige Lüfteranschlüsse (einer belegt für das CPU-Kühlsystem)
LPC Schnittstelle (2x 5 Pins, 2 mm Rasterabstand)
Embedded DisplayPort (eDP, 2x 15 Pins)
Anschluss für Versorgungsspannung (4-Pin P4 ATX 12V weiblich)

Mitgeliefertes

Zubehör

Mehrsprachige Installationsanleitung (DE, EN, FR, ES, JP, KR, SC, TC)
DVD mit Windows 10 Treibersoftware und Handbücher im PDF-Format
Vorinstallierte SATA- und Stromkabel für ein 2.5"-Laufwerk und ein Slimline-Laufwerk
Externes Netzteil mit 1,7m AC-Netzkabel (mit Schutzkontakt)
Schutzkappe für den CPU-Sockel (nicht verwenden, falls Heatpipe oder Kühler installiert
sind)
CPU-Heatpipe-Kühlsystem mit Wärmeleitpaste
2 Schrauben zum Montieren von zwei M.2-Steckkarten
8 Schrauben zum Montieren von zwei 2,5"-Laufwerken
2 Schrauben zum Montieren eines optischen Slimline-Laufwerks

Optionales

Zubehör

PS01: Standfuß für den vertikalen Betrieb
PV02: VESA-Halter
WLN-M: WLAN-Modul [4]
PHD4: 3,5" Laufwerkshalterung [8]
CXP01: Adapterkabel für einen externen Power-Button
PCM31: Adapter für drei weitere RS232 COM-Ports [9]

Umgebungs-

parameter

Zulässiger Betriebstemperaturbereich: 0-50°C [7]
Zulässige relative Luftfeuchtigkeit: 10-90% (nicht kondensierend)

Konformität

und

Zertifikate

EMI: FCC, CE, BSMI, C-Tick
Sicherheit: CB, BSMI, ETL
Weitere: RoHS, Energy Star, ErP
Dieses Gerät wird als informationstechnische Einrichtung (ITE) der Klasse B eingestuft und
ist hauptsächlich für den Betrieb im Wohn- und Bürobereich vorgesehen. Durch das CE­Zeichen wird die Konformität mit den folgenden EU-Richtlinien bestätigt:
(1) Richtlinie 2014/30/EU über die elektromagnetische Verträglichkeit (EMC)
(2) Richtlinie 2014/35/EU über die Sicherheit von elektrischen Betriebsmitteln (LVD)
(3) Richtlinie 2009/125/EG über die umweltgerechte Gestaltung
energieverbrauchsrelevanter Produkte (ErP)

Produkt Spezifikation

w w w . s h u t t l e . e u

Shuttle C o m p u t e r H a n d e l s G m b H

Fr it z- St ras sma nn-S tr . 5
25 337 El msh or n | Ge r ma n y

Te l. +4 9 ( 0 ) 412 1 -4 7 6 8 6 0
Fa x + 4 9 ( 0) 41 21- 47 69 00
sa les @sh ut tle .eu

Seite 13 | 25. Februar 2019

© 2019 Shuttle Computer Handels GmbH (Germany). Änderungen ohne Ankündigung vorbehalten. Abbildung

en dienen nur zur Illustration.

Hinweise:

[1] Power-On-after-Power-Fail:
Im BIOS-Setup unter "Power Management Configuration" befindet sich die Funktion "Power -On-after-Power-Fail",
womit definiert wird wie der PC nach einem Stromausfall reagiert: (1) unbedingt einschalten, (2) Status vor dem
Stromausfall wiederherstellen oder (3) ausgeschaltet lassen. Prinzipbedingt kann diese Funktion jedoch bei sehr
kurzen Stromausfällen versagen, so dass dieser PC zusätzlich über eine reine Hardwarelösung verfügt. Entfernt man
den entsprechenden Jumper JP4, dann startet der PC unbedingt, sobald die Stromversorgung hergestellt wird .

[2] DisplayPort in HDMI/DVI konvertieren
Der DisplayPort Ausgang kann mit einem günstigen, passiven Adapterkabel in HDMI oder DVI konvertiert werden.
Zum Beispiel:
DELOCK 82590: 1m, DisplayPort (männl., 20P) zu HDMI-A (männl., 19P)
DELOCK 82435: 5m, DisplayPort (männl., 20P) zu DVI-D (männl., 24P)
Die integrierte Grafikfunktion erkennt die Eigenschaft des angeschlossenen Displays und gibt das passende
elektrische Signal aus - entweder DisplayPort (ohne Adapter) oder HDMI/DVI (mit Adapter).
Umgekehrt kann ein Bildschirm mit DisplayPort nicht über einen einfachen, passiven Adapter an den HDMI-Ausgang
angeschlossen werden.

[3] Blu-ray-Wiedergabe nur mit entsprechender Software und Blu-ray-Laufwerk möglich (nicht im Lieferumfang).

[4] Optionales Wireless LAN Modul: dieses Slim-PC Barebone unterstützt ein optionales WLAN Modul, bestehend aus
einer M.2-Karte mit IEEE 802.11ac, Bluetooth-Funktionalität und zwei externen Antennen mit passenden
Antennenkabeln. Shuttle bietet hier das passende Zubehör-Kit "WLN-M" an.

[5] Teaming Modus
Mit der Teaming-Funktion lassen sich beide Netzwerk-Schnittstellen zu einem logischen Netzwerkadapter
zusammenfassen und so eine Redundanz erlaubt. Der Vorteil davon ist, dass dadurch Load Balancing
(Lastausgleich) und Failover (Ausfallsicherung) ermöglicht werden.
Treiber-Download: https://downloadcenter.intel.com/download/21642

[6] Stromversorgung für SATA-Laufwerke
Die mitgelieferten Stromkabel für SATA-Laufwerke stellen eine 5V-Leitung zur Verfügung. In seltenen Fällen
benötigen 2,5"-Festplatten jedoch auch eine 12V-Leitung (z.B. Seagate Constellation® Serie) - diese wird
standardmäßig nicht unterstützt (nur mittels Adapter, der PHD4 beiliegt).

[7] Hohe Umgebungstemperatur
Für hohe Umgebungstemperaturen ab 40°C werden SSD-Laufwerke anstelle von Festplatten empfohlen.

[8] Das optionale Zubehör PHD4 ermöglicht den Einbau einer Festplatte im 3,5"-Format. Weitere Laufwerke (Slimline­DVD oder 2,5" Festplatte/SSD) haben dann keinen Platz mehr.

[9] Optionales COM-Port-Zubehör PCM31
Ergänzen Sie diesen PC um drei weitere COM-Ports auf der Vorderseite, jedoch entfällt dann die Möglichkeit des
Einbaus eines optischen Laufwerks.

Produkt Spezifikation

w w w . s h u t t l e . e u

Shuttle C o m p u t e r H a n d e l s G m b H

Fr it z- St ras sma nn-S tr . 5
25 337 El msh or n | Ge r ma n y

Te l. +4 9 ( 0 ) 412 1 -4 7 6 8 6 0
Fa x + 4 9 ( 0) 41 21- 47 69 00
sa les @sh ut tle .eu

Seite 14 | 25. Februar 2019

© 2019 Shuttle Computer Handels GmbH (Germany). Änderungen ohne Ankündigung vorbehalten. Abbildung

en dienen nur zur Illustration.

Achte Generation der Intel Core Desktop Prozessor-Familie

Sockel LGA1151v2 14 nm++ "Coffee Lake S" Prozessorübersicht (Datum: Mai 2018)

Prozessoren mit TDP>65 W werden nicht unterstützt (rot hinterlegt)

Name

Modell

Cores/

Threads

CPU

Clock

Turbo

Clock

Smart
Cache

TDP

Speicher

Grafik

Core i7

8700K

6 / 12

3,7 GHz

4,7 GHz

12 MB

95 W

DDR4-2666

UHD 630, 350-1200 MHz

8700

6 / 12

3,2 GHz

4,6 GHz

12 MB

65 W

DDR4-2666

UHD 630, 350-1200 MHz

8700T

6 / 12

2,4 GHZ

4,0 GHz

12 MB

35 W

DDR4-2666

UHD 630, 350-1200 MHz

Core i5

8600K

6 / 6

3,6 GHz

4,3 GHz

9 MB

95 W

DDR4-2666

UHD 630, 350-1150 MHz

8600

6 / 6

3,1 GHz

4,3 GHz

9 MB

65 W

DDR4-2666

UHD 630, 350-1150 MHz

8600T

6 / 6

2,3 GHz

3,7 GHz

9 MB

35 W

DDR4-2666

UHD 630, 350-1150 MHz

8500

6 / 6

3,0 GHz

4,1 GHz

9 MB

65 W

DDR4-2666

UHD 630, 350-1100 MHz

8500T

6 / 6

2,1 GHz

3,5 GHz

9 MB

35 W

DDR4-2666

UHD 630, 350-1100 MHz

8400

6 / 6

2,8 GHz

4,0 GHz

9 MB

65 W

DDR4-2666

UHD 630, 350-1050 MHz

8400B

6 / 6

2,8 GHz

4,0 GHz

9 MB

65 W

DDR4-2666

UHD 630, 350-1050 MHz

8400T

6 / 6

1,7 GHz

3,3 GHz

9 MB

35 W

DDR4-2666

UHD 630, 350-1050 MHz

Core i3

8350K

4 / 4

4,0 GHz

−

8 MB

91 W

DDR4-2400

UHD 630, 350-1150 MHz

8300

4 / 4

3,7 GHz

−

8 MB

62 W

DDR4-2400

UHD 630, 350-1150 MHz

8300T

4 / 4

3,2 GHz

−

8 MB

35 W

DDR4-2400

UHD 630, 350-1150 MHz

8100

4 / 4

3,6 GHz

−

6 MB

65 W

DDR4-2400

UHD 630, 350-1100 MHz

8100T

4 / 4

3,1 GHz

−

6 MB

35 W

DDR4-2400

UHD 630, 350-1100 MHz

Pentium

Gold

G5600

2 / 4

3,9 GHz

−

4 MB

51 W

DDR4-2400

UHD 630, 350-1100 MHz

G5500

2 / 4

3,8 GHz

−

4 MB

51 W

DDR4-2400

UHD 630, 350-1100 MHz

G5500T

2 / 4

3,2 GHz

−

4 MB

35 W

DDR4-2400

UHD 630, 350-1100 MHz

G5400

2 / 4

3,7 GHz

−

4 MB

51 W

DDR4-2400

UHD 630, 350-1050 MHz

G5400T

2 / 4

3,1 GHz

−

4 MB

35 W

DDR4-2400

UHD 630, 350-1050 MHz

Celeron

G4920

2 / 2

3,2 GHz

−

2 MB

54 W

DDR4-2400

UHD 610, 350-1050 MHz

G4900

2 / 2

3,1 GHz

−

2 MB

54 W

DDR4-2400

UHD 610, 350-1050 MHz

G4900T

2 / 2

2,9 GHz

−

2 MB

35 W

DDR4-2400

UHD 610, 350-1050 MHz

K = unlocked: einstellbarer Takt-Multiplikator, T = stromsparend, TDP = Thermal Design Power (max. Verlustleistung)

Bemerkung: Das XH310R unterstützt nicht die Unlock-Funktion von Intel Prozessoren der K-Serie.

Detaillierte Informationen über kompatible Prozessoren finden Sie in der Support-Liste unter global.shuttle.com.
