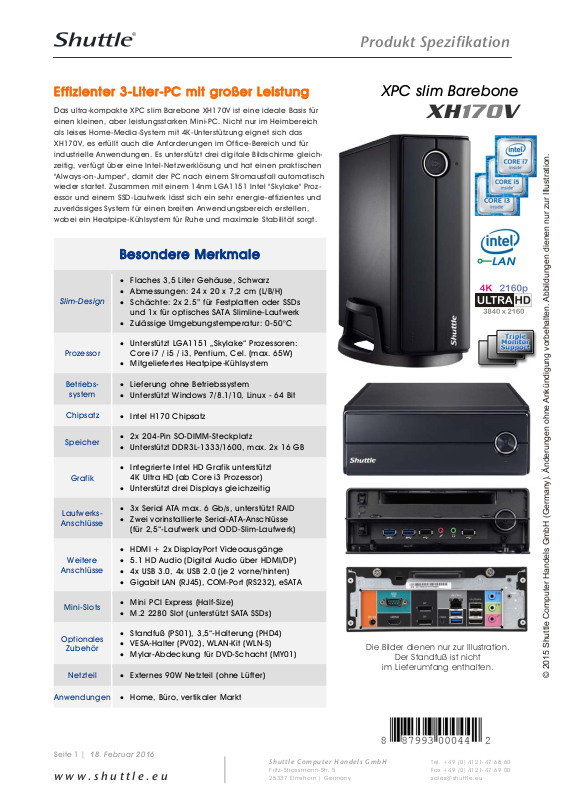

Produkt Spezifikation

Effizienter 3-Liter-PC mit großer Leistung

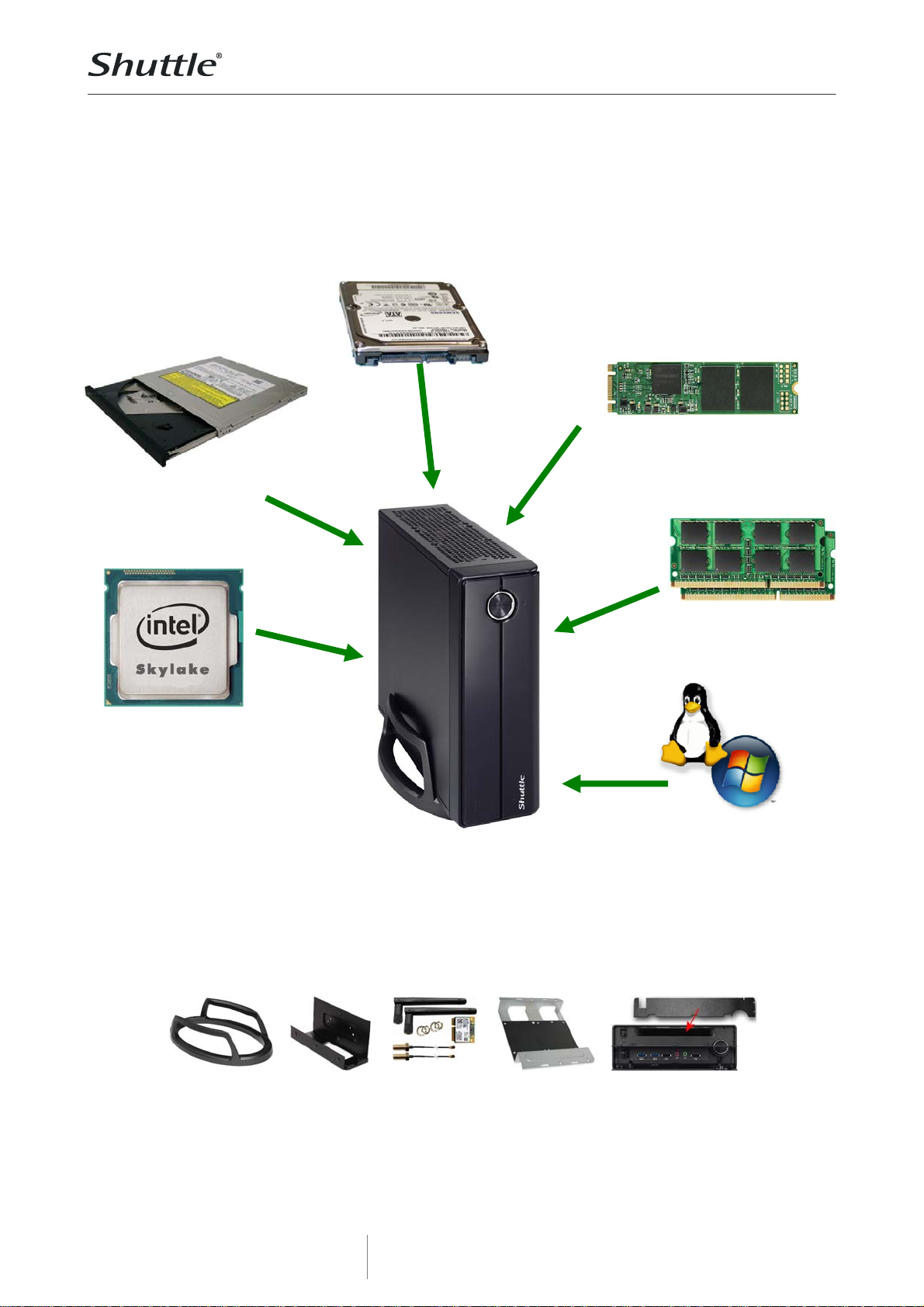

Das ultra-kompakte XPC slim Barebone XH170V ist eine ideale Basis für

einen kleinen, aber leistungsstarken Mini-PC. Nicht nur im Heimbereich
als leises Home-Media-System mit 4K-Unterstützung eignet sich das
XH170V, es erfüllt auch die Anforderungen im Office-Bereich und für
industrielle Anwendungen. Es unterstützt drei digitale Bildschirme gleich­zeitig, verfügt über eine Intel-Netzwerklösung und hat einen praktischen
"Always-on-Jumper", damit der PC nach einem Stromausfall automatisch
wieder startet. Zusammen mit einem 14nm LGA1151 Intel "Skylake" Proz­essor und einem SSD-Laufwerk lässt sich ein sehr energie-effizientes und
zuverlässiges System für einen breiten Anwendungsbereich erstellen,
wobei ein Heatpipe-Kühlsystem für Ruhe und maximale Stabilität sorgt.

Besondere Merkmale

 Flaches 3,5 Liter Gehäuse, Schwarz
 Abmessungen: 24 x 20 x 7,2 cm (L/B/H)

Slim-Design

Prozessor

 Schächte: 2x 2.5” für Festplatten oder SSDs

und 1x für optisches SATA Slimline-Laufwerk

 Zulässige Umgebungstemperatur: 0-50°C

 Unterstützt LGA1151 „Skylake“ Prozessoren:

Core i7 / i5 / i3, Pentium, Cel. (max. 65W)

 Mitgeliefertes Heatpipe-Kühlsystem

XPC slim Barebone

XH170V

Betriebs-

system

Chipsatz

Speicher

Grafik

Laufwerks-

Anschlüsse

Weitere

Anschlüsse

Mini-Slots

Optionales

Zubehör

Netzteil

 Lieferung ohne Betriebssystem
 Unterstützt Windows 7/8.1/10, Linux - 64 Bit

 Intel H170 Chipsatz

 2x 204-Pin SO-DIMM-Steckplatz
 Unterstützt DDR3L-1333/1600, max. 2x 16 GB

 Integrierte Intel HD Grafik unterstützt

4K Ultra HD (ab Core i3 Prozessor)

 Unterstützt drei Displays gleichzeitig

 3x Serial ATA max. 6 Gb/s, unterstützt RAID
 Zwei vorinstallierte Serial-ATA-Anschlüsse

(für 2,5“-Laufwerk und ODD-Slim-Laufwerk)

 HDMI + 2x DisplayPort Videoausgänge
 5.1 HD Audio (Digital Audio über HDMI/DP)
 4x USB 3.0, 4x USB 2.0 (je 2 vorne/hinten)
 Gigabit LAN (RJ45), COM-Port (RS232), eSATA

 Mini PCI Express (Half-Size)
 M.2 2280 Slot (unterstützt SATA SSDs)

 Standfuß (PS01), 3,5“-Halterung (PHD4)
 VESA-Halter (PV02), WLAN-Kit (WLN-S)
 Mylar-Abdeckung für DVD-Schacht (MY01)

 Externes 90W Netzteil (ohne Lüfter)

Die Bilder dienen nur zur Illustration.

Der Standfuß ist nicht

im Lieferumfang enthalten.

2015 Shuttle Computer Handels GmbH (Germany). Änderungen ohne Ankündigung vorbehalten. Abbildungen dienen nur zur Illustration.

nwendungen

Seite 1 | 18. Februar 2016

www.shuttle.eu

 Home, Büro, vertikaler Markt

Shuttle Computer Handels GmbH

Fritz-Strassmann-Str. 5
25337 Elmshorn | Germany

Tel. [phone]
Fax [phone]
[e-mail]

©

VXY

Produkt Spezifikation

Shuttle XPC slim Barebone XH170V – Vorder- und Rückansicht

Vorderseite (Front Panel)

Button zum Öffnen der Frontklappe

A

für die I/O-Anschlüsse
Button zum Öffnen der Frontklappe

B

für das optische Laufwerk
LED-Anzeige für Festplattenaktivität

C

Einschalt-Button mit Betriebsanzeige

D

5,25“-Laufwerksschacht für optisches

B C

AD

E F F G H I G

LK JJ KM

P T U

S W

N

ZR

E

Slim-Laufwerk (DVD oder Blu-ray)
2x USB 3.0 Anschluss

F

2x USB 2.0 Anschluss

G

Mikrofon-Eingang

H

Kopfhörer-Ausgang

I

Rückseite (Back Panel)

2x Perforation für optionale WLAN-

J

Antennen
2x Rändelschraube

K

Öffnung für Kensington-Lock

L

Gigabit Netzwerk (RJ45)

M

2x USB 2.0

N

Anschluss für externes Netzteil

P

HDMI Video-Ausgang

R

RS232 serielle Schnittstelle (COM)

S

2x DisplayPort Video-Ausgang

T

Loch mit Clear-CMOS-Button

U

2x USB 3.0

V

External Serial ATA

W

Mikrofon-Eingang

X

Kopfhörer/Line-out Ausgang

Y

Audio Line-in Eingang

Z

2015 Shuttle Computer Handels GmbH (Germany). Änderungen ohne Ankündigung vorbehalten. Abbildungen dienen nur zur Illustration.

Seite 2 | 18. Februar 2016

www.shuttle.eu

Shuttle Computer Handels GmbH

Fritz-Strassmann-Str. 5
25337 Elmshorn | Germany

Tel. [phone]
Fax [phone]
[e-mail]

©

Produkt Spezifikation

Shuttle XPC slim Barebone XH170V – Mainboard

Backpanel (Rückseite)

A

M
B
C
D

N
O

P

E
F

G

H

I

Q

J

K
L

R
S

A

Front Audio Anschluss

B

M.2-2280-Steckplatz

C

(für SATA SSDs)
USB-2.0-Anschluss

D

Intel H170 Chipsatz

E

PCI-Express X4 Steck-

F

platz (nicht nutzbar)
3x Serial ATA 6G

G

LPC-Anschluss

H

2x SO-DIMM Slot

I

Zwei USB-2.0-

J

Anschlüsse
Anschluss für Front-

K

USB-3.0-Ports (FCC)
Lüfter-Anschluss

L

(System)
SATA-Power 12V

M

SATA-Power 5V

N

Always-On-Jumper JP4

O

Half-Size Mini-PCIe

P

Steckplatz
LGA1151 CPU-Sockel

Q

Lüfter-Anschluss (CPU)

R

Anschluss für Buttons

S

und LEDs vorne

Unterstützt drei Laufwerke

Das Shuttle XPC slim Barebone XH170V unterstützt ein optisches Laufwerk im 5,25“ Slimline-Format und zwei
2,5“-Laufwerke (z.B. 2,5“ Festplatte und 2,5“ SSD). Für das zweite 2,5“-Laufwerk werden jedoch noch ein
weiteres SATA-Kabel und vier passende Schrauben benötigt, was nicht im Lieferumfang enthalten ist. Die
abgebildeten Laufwerke (Festplatte und optisches Slimline-Laufwerk) sind ebenfalls nicht im Lieferumfang
enthalten. Achtung: für hohe Umgebungstemperaturen ab 40°C werden SSD-Laufwerke anstelle von
Festplatten empfohlen.

2015 Shuttle Computer Handels GmbH (Germany). Änderungen ohne Ankündigung vorbehalten. Abbildungen dienen nur zur Illustration.

Seite 3 | 18. Februar 2016

www.shuttle.eu

Shuttle Computer Handels GmbH

Fritz-Strassmann-Str. 5
25337 Elmshorn | Germany

Tel. [phone]
Fax [phone]
[e-mail]

©

Produkt Spezifikation

Optionales Zubehör für das Shuttle XPC slim Barebone XH170V

Standfuß (PS01)

Das Shuttle XPC slim Barebone XH170V wird

standardmäßig in horizontaler Position betrieben.

Mit Hilfe des Standfußes kann das Gerät aber

auch vertikal aufgestellt werden.

VESA-Halterung (PV02)

Mit der VESA75/100-Vorrichtung PV02 kann das

Gerät an der Wand, an einer Armhalterung oder

hinter einem Monitor installiert werden.

WLAN-Kit (WLN-S)

Wireless LAN Adapter mit zwei externen Antennen

unterstützt IEEE 802.11b/g/n mit max. 300 Mbit/s.

3,5“ Laufwerkshalterung (PHD4)

Ermöglicht den Einbau einer Festplatte im 3,5"-

Format. Weitere Laufwerke haben dann keinen

Platz mehr (Optisches Slimline-Laufwerk oder 2,5"

HDD/SSD).

Schachtabdeckung (MY01)

Abdeckung für den Schacht des optischen

Laufwerks. Fragen Sie bei Shuttle nach "Mylar

POI-MY01". [6]

2015 Shuttle Computer Handels GmbH (Germany). Änderungen ohne Ankündigung vorbehalten. Abbildungen dienen nur zur Illustration.

Seite 4 | 18. Februar 2016

www.shuttle.eu

Shuttle Computer Handels GmbH

Fritz-Strassmann-Str. 5
25337 Elmshorn | Germany

Tel. [phone]
Fax [phone]
[e-mail]

©

g

Produkt Spezifikation

Anschlüsse / Anwendungen

Das Shuttle XPC slim Barebone XH170V hat zahlreiche nützliche Anschlüsse für
vielfältige Anwendungsmöglichkeiten mit externen Geräten.

Kassensysteme

Büro-Display

Dual-Netzwerk

(POS)

PC-Lautsprecher

Audio

USB 2.0

Peripherie

RS232

HDMI / VGA

HDMI / DP

RJ45

HDMI / DP

USB 3.0

Automation

Heimkino und

Digital Audio

Das Shuttle XPC slim Barebone XH170V ist ein leistungsstarker und flexibler PC im
stilvollen 3,5-Liter Slim-Gehäuse und eignet sich hervorragend für zahlreiche
Anwendungen z.B.:

 Digital Signage (unterstützt 4K-Auflösung)

Di

ital Signage

USB-Festplatte

 Instore Audio/Video Entertainment
 Ansteuerung von Spielautomaten (Gambling, Casino)
 Home-Media
 Büro
 Call-Center
 Bildung / Schule
 Kiosk-PC, Infocenter
 Kassensystem, Point of Sales (POS)
 Gesundheitswesen

2015 Shuttle Computer Handels GmbH (Germany). Änderungen ohne Ankündigung vorbehalten. Abbildungen dienen nur zur Illustration.

 Automation
 Mini-Server-Anwendungen

Seite 5 | 18. Februar 2016

www.shuttle.eu

Shuttle Computer Handels GmbH

Fritz-Strassmann-Str. 5
25337 Elmshorn | Germany

Tel. [phone]
Fax [phone]
[e-mail]

©

Produkt Spezifikation

Shuttle XPC slim Barebone XH170V – Leistungsmerkmale

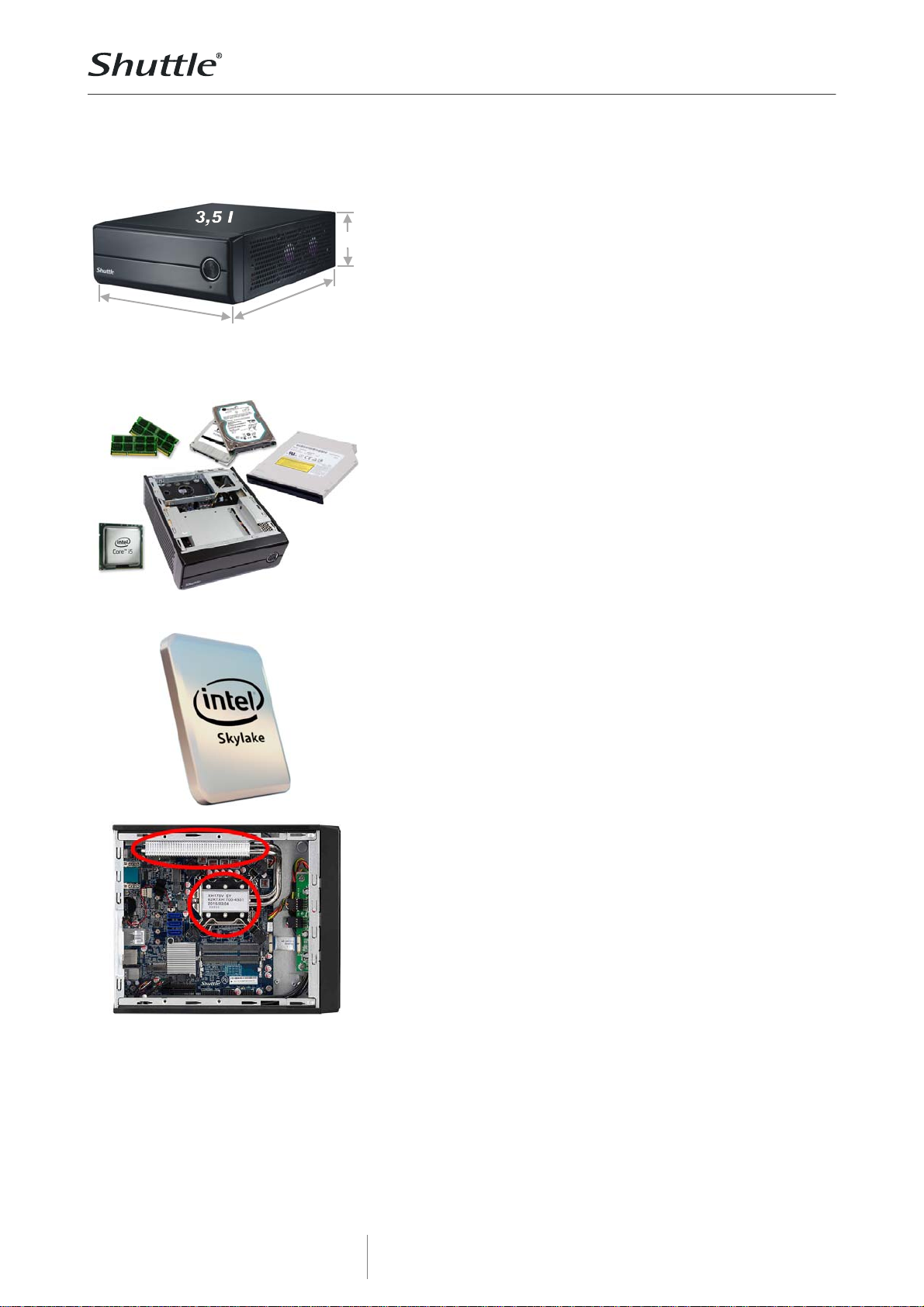

Das 3,5 Liter Gehäuse - dezent stilvoll

Shuttle hat schon immer ein besonderes Augenmerk auf die innere und
äußere Ästhetik seiner Mini-PCs gelegt. Mit der richtigen Mischung aus
Stil, Format und aktueller Technik konnte ein attraktiver und vielseitig

7,3

verwendbarer Mini-PC geschaffen werden, der sich in nahezu alle
Umgebungen harmonisch einfügt. Ebenso verhält es sich mit dem 3,5

m

c

2

,

2

0

c

m

4

2

Liter Gehäuse des XH170V mit seiner stilvoll gestalteten Frontblende.
Das optische Laufwerk und die vorderen Media-Anschlüsse werden
dezent durch Abdeckklappen verborgen. Die Höhe dieses PCs beträgt
lediglich sieben Zentimeter.

Was bedeutet eigentlich “Barebone”?

Das Shuttle XPC slim Barebone XH170V besteht aus einem stilvollen
Gehäuse mit vormontiertem Mainboard, dem Kühlsystem und einem
externen Netzteil. Trotz der geringen Abmessungen bietet es hervor­ragende Anschlussvielfalt, Funktionalität und Performance. Um ein
komplettes PC-System zu erhalten, müssen nur noch wenige Standard­Komponenten entsprechend der eigenen Bedürfnisse installiert werden:
Sockel LGA1151-Prozessor (TDP max. 65W), DDR3L-SO-DIMM-Speicher,
optisches Slim-SATA Laufwerk, 2,5“-Festplatte und/oder SSD-Laufwerk
und Betriebssystem. Die benötigten Strom- und Datenkabel für die Lauf­werke sind bereits in passender Länge konfektioniert im Gehäuse vor­verlegt, so dass die Installation mit Hilfe der Kurzanleitung schnell und
einfach durchgeführt werden kann – einbauen, anschließen, fertig!

Unterstützt Intels 14nm Skylake Prozessoren

Skylake ist der Codename der sechsten Generation von Intel Core
Prozessoren, die 2015 zusammen mit der 100er-Chipsatzserie vorge­stellt wurde. Das XPC slim Barebone XH170V unterstützt die Desktop­Version mit LGA1151-Sockel (TDP max. 65W), wobei die älteren
LGA1150-Prozessoren nicht kompatibel sind. Intel wechselt bei seinen
CPU-Generationen zwischen Tick und Tock. Skylake zählt zum „Tock“­Zyklus, weil er eine neue Architektur bietet, während „Tick“ eine
Verkleinerung der CPU-Leiterbahnen meint.

Leise durch Heatpipe-Kühlsystem

Ein aktives Doppellüfter-Heatpipe-Kühlsystem gewährleistet
größtmögliche Laufruhe und Systemstabilität. Der Prozessorkühler
arbeitet mit Heatpipes, in denen sich eine spezielle Flüssigkeit als
Transportmedium befindet. Durch Konvektion transportiert die
Flüssigkeit die Wärme vom Prozessor zu den Kühlrippen. Danach
gelangt das abgekühlte Transportmedium zurück zum Prozessor und
kann dort wieder neue Wärme aufnehmen. Dieses Prinzip leitet Wärme
effizienter ab als massives Metall. Bitte achten Sie darauf, dass die
Lüftungslöcher frei gehalten werden.

2015 Shuttle Computer Handels GmbH (Germany). Änderungen ohne Ankündigung vorbehalten. Abbildungen dienen nur zur Illustration.

Seite 6 | 18. Februar 2016

www.shuttle.eu

Shuttle Computer Handels GmbH

Fritz-Strassmann-Str. 5
25337 Elmshorn | Germany

Tel. [phone]
Fax [phone]
[e-mail]

©

Produkt Spezifikation

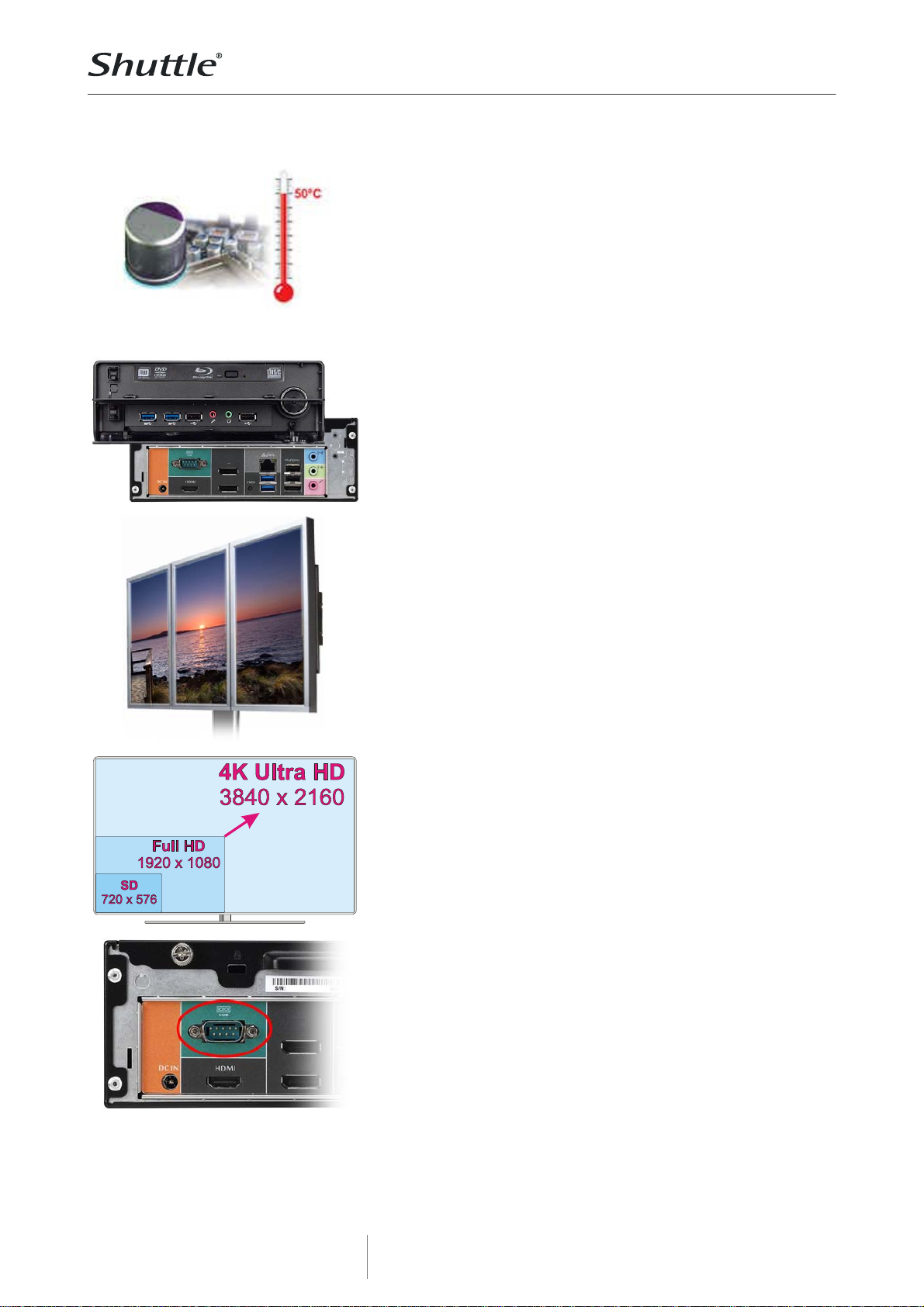

Erweiterter Temperaturbereich und Zuverlässigkeit

Nicht nur die solide Verarbeitung macht das Shuttle XPC slim Barebone
XH170V ausgesprochen robust, auch der für den Betrieb freigegebene
Temperaturbereich von 0-50 °C erlaubt anspruchsvolle
Umgebungsszenarien. Beim XPC slim Barebone XH170V werden nur
hochwertige Feststoffkondensatoren (Solid Capacitors) eingesetzt, die
für höchste Zuverlässigkeit, maximale Stabilität und lange Lebensdauer
sorgen, insbesondere beim professionellen Dauereinsatz wie z.B. bei
Digital Signage Anwendungen.
Achtung: für hohe Umgebungstemperaturen ab 40°C werden SSD­Laufwerke empfohlen.

Anschlussfreudig

Hinter der vorderen Abdeckklappe befinden sich vier USB-Anschlüsse
für USB-Sticks, externe Festplatten, MP3-Player oder ähnliches. An die
3,5mm-Buchsen für Mikrofon und Kopfhörer lässt sich ein Headset
anschließen. Zahlreiche weitere Anschlüsse befinden sich auf der
Rückseite.

Drei-Monitor-Betrieb mit HDMI und 2x DP

Bis zu drei Monitore lassen sich gleichzeitig ohne zusätzliche Grafikkarte
anschließen, womit sich mehr Daten simultan visualisieren lassen. Das
XPC slim Barebone XH170V bietet drei digitale Video-Ausgänge: einen
HDMI 1.4 und zwei DisplayPorts 1.2 (DP).

Unterstützt 4K Ultra HD mit 60 Hz

Das XPC slim Barebone XH170V unterstützt 4K-Displays mit 3840 x 2160
Ultra HD Auflösung (2160p) über die DisplayPort Ausgänge. Als
Nachfolger des Full HD Standards bietet Ultra HD die vierfache
Auflösung und einen deutlich größeren Farbraum und Farbauflösung.
Für eine flüssige Wiedergabe von 4K-Videos (2160p) ist mindestens ein
Intel Core i3 Prozessor erforderlich.

Eine serielle Schnittstelle

Consumer-PCs haben heute keine seriellen Schnittstellen mehr, weil sie
durch USB ersetzt worden sind. Für manche professionelle
Anwendungen, zum Beispiel bei Kassensystemen und bei Produkten aus
dem Bereich der Wissenschaft und der Industrie, werden sie weiterhin
nachgefragt. Das XPC slim Barebone XH170V verfügt über eine serielle
RS-232 Schnittstelle.

2015 Shuttle Computer Handels GmbH (Germany). Änderungen ohne Ankündigung vorbehalten. Abbildungen dienen nur zur Illustration.

Seite 7 | 18. Februar 2016

www.shuttle.eu

Shuttle Computer Handels GmbH

Fritz-Strassmann-Str. 5
25337 Elmshorn | Germany

Tel. [phone]
Fax [phone]
[e-mail]

©

Produkt Spezifikation

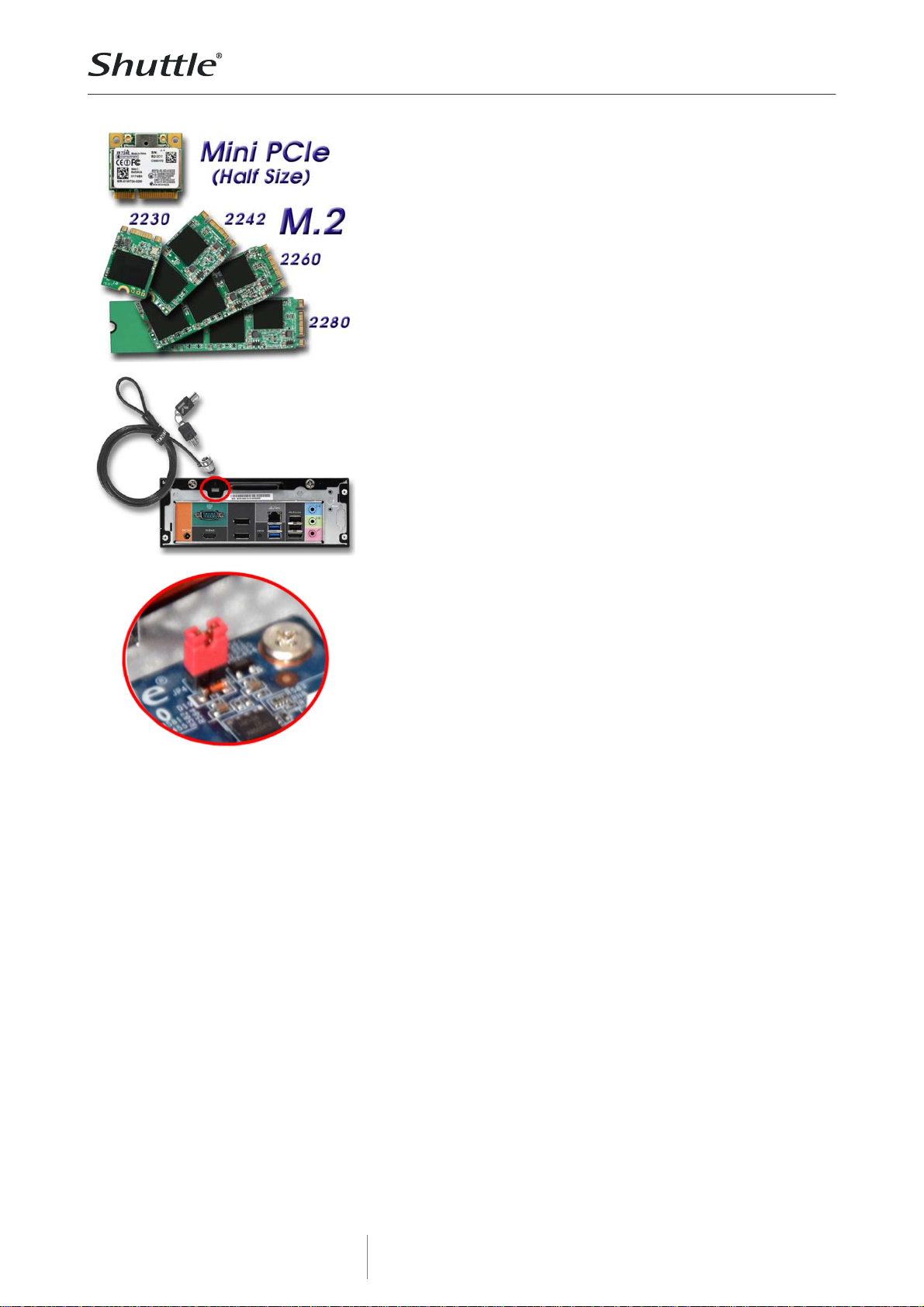

Zwei Mini-Slots: Mini PCI-Express und M.2

Der Half-Size Mini-PCI-Express-Slot ist für eine WLAN-Erweiterungskarte
gedacht (optionales Zubehör WLN-C).

Der M.2-Slot (Typ 2280) ist ausgestattet mit SATA 3.0 Schnittstelle. Typ
2280 bedeutet, dass es M.2-Karten mit 22mm Breite und 80 mm Länge
unterstützt, aber durch die Verlagerung der Montageschraube werden
auch Karten nach 2230, 2242 und 2260 Standard unterstützt.

Kensington Diebstahlsicherung

Ein Drahtseil mit Öse wird um einen festen Gegenstand geschlungen
und hat am anderen Ende ein Schloss, welches in einer ca. 3x7mm
großen Öffnung am PC verankert wird. Das Schloss mit Drahtseil ist
nicht im Lieferumfang enthalten.

Einschalten nach Stromausfall

Im BIOS-Setup unter "Power Management Configuration" befindet sich
die Funktion "Power-On after Power Fail", womit definiert wird wie der
PC nach einem Stromausfall reagiert: (1) unbedingt einschalten, (2)
Status vor dem Stromausfall wiederherstellen oder (3) ausgeschaltet
lassen. Prinzipbedingt kann diese Funktion jedoch bei sehr kurzen
Stromausfällen versagen, so dass das XH170V zusätzlich über eine
reine Hardwarelösung verfügt. Entfernt man Jumper 4 (siehe Bild), dann
startet der PC unbedingt, sobald die Stromversorgung hergestellt wird.

2015 Shuttle Computer Handels GmbH (Germany). Änderungen ohne Ankündigung vorbehalten. Abbildungen dienen nur zur Illustration.

Seite 8 | 18. Februar 2016

www.shuttle.eu

Shuttle Computer Handels GmbH

Fritz-Strassmann-Str. 5
25337 Elmshorn | Germany

Tel. [phone]
Fax [phone]
[e-mail]

©

Produkt Spezifikation

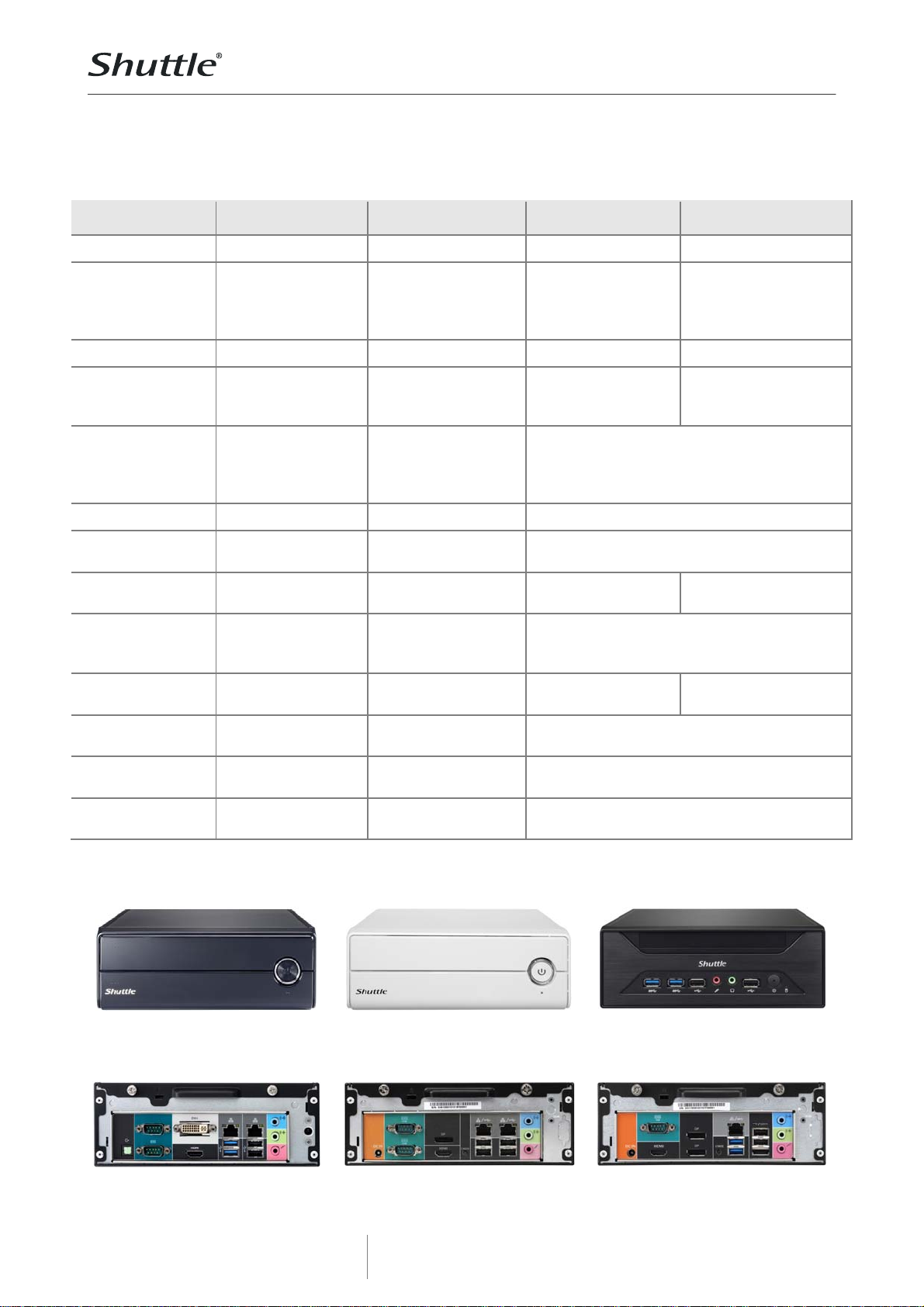

Unterschiede bei den 3-Liter XPC slim Barebone Modellen

Barebone Modell
Verfügbarkeit

Intel Prozessor
Support

Chipsatz

Memory (max.)

Grafik

Anzahl Displays
Serial ATA

Netzwerk

Audio

Mini-Steckplätze

USB vorne

USB hinten

Serielle Ports

XH61V XH81, XH81V XH97V XH170V

Juni 2012 September 2014 Oktober 2014 September 2015

3. Gen. Intel Core
LGA1155
Sandy / Ivy Bridge
TDP max. 65W

Intel H61 Intel H81

2x 8GB DDR3-1600
SO-DIMM (204
Pins)

DVI-I (1080p/60)
HDMI (1080p/60)

4. Gen. Intel Core
LGA1150
Haswell
TDP max. 65W

2x 8GB DDR3-1600
SO-DIMM (204 Pins)

DisplayPort
(2160p/60)

4. Gen. Intel Core
LGA1150
Haswell
TDP max. 65W

6. Gen. Intel Core
LGA1151
Skylake

TDP max. 65W

Intel H97 Intel H170

2x 8GB DDR3-1600
SO-DIMM (204

2x 16GB DDR3L-1600

SO-DIMM (204 Pins)

Pins)
2x DisplayPort (2160p/60)

HDMI (2160p/30)
HDMI (2160p/30)
VGA (optional)

max. 2 Displays max. 2 Displays

3x SATA 3G 2x SATA 6G

1x SATA 3G

Dual Gigabit
Realtek 8111E

Realtek ALC662

5.1 Line-Out

Dual Gigabit
Realtek 8111G

Realtek ALC662

5.1 Line-Out

max. 3 Displays

3x SATA 6G, RAID 0,1

1x External SATA 3G

Single Gigabit

Realtek 8111G

Realtek ALC662

5.1 Line-Out

Single Gigabit
Intel i219LM

S/PDIF
Mini-PCIe (Full)

Mini-PCIe (Half)
2x USB 2.0 2x USB 2.0

2x USB 2.0
2x USB 3.0

1x RS232
1x RS232/422/485

Mini-PCIe (Full)
Mini-PCIe (Half)

Mini-PCIe (Full)

Mini-PCIe (Half)

2x USB 2.0
2x USB 3.0

2x USB 3.0
4x USB 2.0 2x USB 2.0

2x USB 3.0
1x RS232

1x RS232

1x RS232/422/485

M.2 2280 (SATA)
Mini-PCIe (Half Size)

Vorderansichten

XH81V Schwarz XH81V Weiß XH81 (Offene Front)

Rückansichten

XH61V XH81, XH81V XH97V, XH170V

2015 Shuttle Computer Handels GmbH (Germany). Änderungen ohne Ankündigung vorbehalten. Abbildungen dienen nur zur Illustration.

Seite 9 | 18. Februar 2016

www.shuttle.eu

Shuttle Computer Handels GmbH

Fritz-Strassmann-Str. 5
25337 Elmshorn | Germany

Tel. [phone]
Fax [phone]
[e-mail]

©

Shuttle XPC slim Barebone XH170V - Spezifikation

Gehäuse

Laufwerks-

schächte

Flaches 3 Liter Gehäuse, Farbe: Schwarz
Abmessungen: 24 x 20 x 7,2 cm (LBH) = 3,5 Liter
Gewicht: 2,2 kg netto, 3,5 kg brutto
Abdeckklappen für optisches Laufwerk und Frontpanel-Anschlüsse
Öffnung für das Kensington Lock auf der Geräte-Rückseite
Betriebsposition horizontal oder vertikal mit dem optionalen Standfuß PS01

Dieses System verfügt über drei Laufwerksschächte:

1) unterstützt ein optisches Laufwerk im 5,25"-Slimline-Format mit 12,7 mm Bauhöhe ­alternativ auch für ein 2.5"-Laufwerk verwendbar

2) 2,5"-Schacht oben unterstützt ein 2,5"-Laufwerk mit max. 12,7 mm Bauhöhe

3) 2,5"-Schacht unten unterstützt ein 2,5"-Laufwerk mit max. 9,5 mm Bauhöhe
Folgende Laufwerkskabel sind bereits vorinstalliert:

- 2x Stromanschlüsse für 2,5"-Laufwerke (5 Volt [9])

- 1x SATA-Kabel für ein 2,5"-Laufwerk

- 1x Combo-Anschluss (SATA+Strom) für optisches Slimline-Laufwerk
Wichtiger Hinweis: Das System ist für ein 2,5"-Laufwerk (Festplatte oder SSD) und ein
DVD/Blu-ray-Laufwerk im Slimline-Format vorbereitet.
Für weitere 2,5"-Laufwerke sind zusätzliche SATA-Kabel und Schrauben notwendig. Für
ein drittes 2,5"-Laufwerk muß die Stromversorgung mittels eines optionalen Y-Kabels
realisiert werden. (Nicht im Lieferumfang enthalten)

Produkt Spezifikation

Betriebs-

system

Mainboard

Chipsatz

BIOS

Netzteil

Dieses System wird ohne Betriebssystem ausgeliefert.
Es ist kompatibel mit Windows 7 / 8.1 / 10, Linux - 64 Bit
Hinweis zu Windows 7, siehe [10]

Mainboard FH170V im Mini-ITX-Format 17 x 17 cm, 8-Layer-Design
Chipsatz: Intel® H170 Chipsatz (Intel® DH82H170 PCH, Codename "Sunrise Point")

AMI BIOS im 8 Mbit EEPROM mit SPI Interface
Hochwertige Feststoff-Kondensatoren (Solid Capacitors)
Unterstützt Hardware-Überwachung und Watchdog-Funktion
Unterstützt das Unified Extensible Firmware Interface (UEFI)
Unterstützt Neustart nach Stromausfall (power on after power failure) [1]

Externes 90 W Netzteil (lüfterlos)
Eingang: 100-240 V AC, 50/60 Hz
Ausgang: 19 V DC, max. 4,74 A, max. 90 W Ausgangsleistung
AC-Stecker mit Schutzkontakt, ca. 1,7m langes Kabel
DC-Stecker: 5,5 / 2,5mm (Außen/Innen-Durchmesser)

2015 Shuttle Computer Handels GmbH (Germany). Änderungen ohne Ankündigung vorbehalten. Abbildungen dienen nur zur Illustration.

Seite 10 | 18. Februar 2016

www.shuttle.eu

Shuttle Computer Handels GmbH

Fritz-Strassmann-Str. 5
25337 Elmshorn | Germany

Tel. [phone]
Fax [phone]
[e-mail]

©

Prozessor-

Unterstützung

Produkt Spezifikation

Sockel LGA 1151 (H4) unterstützt die sechste Generation der
Intel Core i7 / i5 / i3, Pentium und Celeron Prozessoren
Maximal unterstützte Prozessor-Verlustleistung (TDP) = 65W.
Codename "Skylake", 14nm Technologie, bis zu 8 MB L3-Cache
Nicht kompatibel sind Intel-Xeon-E3-V5-Prozessoren mit Sockel LGA1151 oder die
älteren Sockel-LGA1150-Prozessoren.
Unterstützt nicht die Unlock-Funktion von Intel Prozessoren der K-Serie
Der Prozessor integriert die Controller für PCI-Express und Speicher und die Grafik­funktion auf dem gleichen Halbleiter-Chip (die Leistungsmerkmale hängen vom
Prozessormodell ab)
Detailierte Informationen über kompatible Prozessoren finden Sie in der Support-Liste
unter global.shuttle.com.

Heatpipe-

Kühlung

Speicher-

unterstützung

Integrierte

Grafik

HD-Audio

Prozessor-Kühlung mit Heatpipe-Technologie und zwei Lüftern (6 cm)

2x SO-DIMM-Steckplatz mit 204 Pins
Unterstützt DDR3L-1333/1600 (PC3-10600/12800) SDRAM mit 1,35V
Unterstützt insgesamt maximal 32 GB (max. 16 GB pro Modul)
Unterstützt Dual-Channel-Modus
Unterstützt unbuffered DIMM-Module (kein ECC)
Hinweise: Dieses Mainboard unterstützt nur 1,35V DDR3L Speichermodule. DDR3L­Speicher hat eine niedrigere Betriebsspannung als DDR3.
Die maximale Speichertaktrate hängt vom Prozessor ab.

Die Eigenschaften der integrierten Grafikfunktion
hängt vom verwendeten Prozessortyp ab.
Drei digitale Videoausgänge: 2x DisplayPorts 1.2 und 1x HDMI 1.4

- unterstützen gleichzeitig drei unabhängige Displays [3]

- unterstützen Full HD Auflösung mit 1920x1200 (1080p/60Hz)

- unterstützt 4K Ultra HD Auflösung mit 3840 x 2160 über die DisplayPorts (2160p/60Hz)
und den HDMI-Ausgang (2160p/30Hz) [5]

- unterstützen Blu-ray (BD) Wiedergabe mit HDCP

- unterstützen HD-Video plus Multikanal Digital Audio über ein einziges Kabel.

Audio Realtek® ALC 662 5.1-Kanal High-Definition Audio
Drei analoge 3,5mm Audio-Anschlüsse auf der Rückseite:

1) Line-out vorne (Kopfhörer)

2) Line-out hinten (umschaltbar auf Mikrofon-Eingang)

3) Line-out Mitte (umschaltbar auf Line-in)
Digitale Audio-Ausgabe ist über HDMI und DisplayPort möglich.

Gigabit

Netzwerk-

Controller

Intel i219LM PHY verbunden mit dem MAC des Prozessors
Unterstützt 10 / 100 / 1.000 MBit/s Datentransferrate
Unterstützt WAKE ON LAN (WOL)
Unterstützt das Booten vom Netzwork via Preboot eXecution Environment (PXE)

2015 Shuttle Computer Handels GmbH (Germany). Änderungen ohne Ankündigung vorbehalten. Abbildungen dienen nur zur Illustration.

Seite 11 | 18. Februar 2016

www.shuttle.eu

Shuttle Computer Handels GmbH

Fritz-Strassmann-Str. 5
25337 Elmshorn | Germany

Tel. [phone]
Fax [phone]
[e-mail]

©

M.2-

Steckplatz

Produkt Spezifikation

M.2 2280 Steckplatz mit SATA v3.0 (6 Gbit/s) Schnittstelle
Verwendete M.2-Steckkarten müssen 22 mm breit sein
und können eine Länge von 30, 42, 60 oder 80 mm (Typ 2230, 2242, 2260, 2280)
haben.
Unterstützt M.2 SATA SSDs (mit B+M Key), jedoch nicht M.2 PCIe SSDs.

Mini-PCIe

Steckplatz

Laufwerks­anschlüsse

Vorderseite

Anschlüsse

auf der

Rückseite

Mini-PCIe Steckplatz, Half-Size mit PCIe v2.0 und USB 2.0 Schnittstellen
unterstützt eine optionale WLAN-Karte

3x Serial-ATA Anschluss, max. 6 Gb/s
1x externer Serial-ATA (eSATA) Anschluss, max. 3 Gb/s
1x M.2 SSD (M.2-Steckplatz)
Unterstützt RAID 0, RAID 1
Unterstützt Intel® Rapid Storage Technology 13 (RST)
Unterstützt NCQ, AHCI und Hot Plug
Hinweis: Im Lieferumfang befinden sich vorinstallierte Kabel (für SATA und Stromversor­gung) sowie Schrauben für ein 2.5"-Laufwerk und ein optisches Slimline-Laufwerk.

Mikrofon-Eingang
Audio Line-out (Kopfhörer)
2x USB 3.0
2x USB 2.0
Ein/Aus-Button
Betriebsanzeige-LED (Blau)
Festplatten-LED (Gelb)

2x DisplayPort 1.2 Audio/Video-Ausgang [2]
HDMI 1.4 Audio/Video-Ausgang
2x USB 3.0
2x USB 2.0
GigaBit LAN (RJ45)
RS232 serieller Port
External Serial ATA (eSATA 3G)
Audio Line-in
Audio Line-out
Audio Mikrofon-Eingang
Clear CMOS Button
Perforation für Wireless LAN Antennen (2 Löcher)
Öffnung für Kensington-Lock

Power on after power fail (Hardware-Lösung, Jumper 4) [1]

Weitere

onboard

Anschlüsse

Front-Anschlüsse für Button, LEDs, USBs und Audio-Ports
Drei Anschlüsse 2x5 Pins für Dual-USB 2.0 (einer belegt)
Zwei 4-polige Lüfteranschlüsse (einer belegt für das CPU-Kühlsystem)
LPC Schnittstelle (2x 10 Pins, 2 mm Rasterabstand)

2015 Shuttle Computer Handels GmbH (Germany). Änderungen ohne Ankündigung vorbehalten. Abbildungen dienen nur zur Illustration.

Seite 12 | 18. Februar 2016

www.shuttle.eu

Shuttle Computer Handels GmbH

Fritz-Strassmann-Str. 5
25337 Elmshorn | Germany

Tel. [phone]
Fax [phone]
[e-mail]

©

Mitgeliefertes

Zubehör

Produkt Spezifikation

Mehrsprachige Installationsanleitung (DE, EN, FR, ES, JP, KR, SC, TC)
Treiber-DVD
Vorinstallierte SATA- und Stromkabel für ein 2.5"-Laufwerk und ein Slimline-Laufwerk
Externes Netzteil mit 1,7m AC-Netzkabel (mit Schutzkontakt)
Schutzkappe für den CPU-Sockel (nicht verwenden, falls Heatpipe oder Kühler installiert
sind)
CPU-Heatpipe-Kühlsystem mit Wärmeleitpaste
Tüte mit Schrauben

Umgebungs-

parameter

Zulässiger Betriebstemperaturbereich: 0-50°C [7]
Zulässige relative Luftfeuchtigkeit: 10-90% (nicht kondensierend)

(1) Standfuß für den vertikalen Betrieb (PS01)

Optionales

Zubehör

(2) VESA-Halter (PV02)
(3) WLAN-Modul (WLN-S) [4]
(4) Abdeckung für Slimline-Laufwerksschacht [6]
(5) 3,5" Laufwerkshalterung (PHD4) [8]

EMI: FCC, CE, BSMI, C-Tick
Sicherheit: CB, BSMI, ETL
Sonstige: RoHS, Energy Star V5.0, EuP Lot 6

Konformität

und

Zertifikate

Dieses Gerät wird als informationstechnische Einrichtung (ITE)
der Klasse B eingestuft und ist hauptsächlich für den Betrieb im
Wohn- und Bürobereich vorgesehen. Durch das CE-Zeichen wird
die Konformität mit den folgenden EU-Richtlinien bestätigt:
(1) EMV-Richtlinie 89/336/EWG Elektromagnetische Verträglichkeit
(2) Niederspannungsrichtlinie 73/23/EWG Elektrische Betriebsmittel
zur Verwendung innerhalb bestimmter Spannungsgrenzen

[1] Power on after power fail:

Im BIOS-Setup unter "Power Management Configuration" befindet sich die Funktion "Power-On after Power Fail",
womit definiert wird wie der PC nach einem Stromausfall reagiert: (1) unbedingt einschalten, (2) Status vor dem
Stromausfall wiederherstellen oder (3) ausgeschaltet lassen. Prinzipbedingt kann diese Funktion jedoch bei sehr
kurzen Stromausfällen versagen, so dass das XH170V zusätzlich über eine reine Hardwarelösung verfügt. Entfernt
man Jumper 4 (auf dem Mainboard in der Nähe des "Shuttle"-Aufdrucks), dann startet der PC unbedingt, sobald die
Stromversorgung hergestellt wird.

[2] DisplayPort in HDMI/DVI konvertieren
Die DisplayPort Ausgänge können mit einem günstigen, passiven Adapterkabel in HDMI oder DVI konvertiert
werden. Zum Beispiel:
DELOCK 82590: 1m, DisplayPort (männl., 20P) zu HDMI-A (männl., 19P)
DELOCK 82435: 5m, DisplayPort (männl., 20P) zu DVI-D (männl., 24P)
Die integrierte Grafikfunktion erkennt die Eigenschaft des angeschlossenen Displays und gibt das passende
elektrische Signal aus - entweder DisplayPort (ohne Adapter) oder HDMI/DVI (mit Adapter).
Umgekehrt kann ein Bildschirm mit DisplayPort nicht über einen einfachen, passiven Adapter an den HDMI-Ausgang
angeschlossen werden.
[3] Drei unabhängige Displays gleichzeitig
Es werden maximal zwei Displays mit DVI- oder HDMI-Eingang unterstützt. Ein drittes, digitales Display muss bei
Bedarf direkt (ohne Adapter) über DisplayPort angeschlossen werden.

[4] Optionales Wireless LAN Modul:
DiesesXPC slim Barebone unterstützt ein optionales WLAN Modul, das aus einer half-size Mini-PCIe-Karte mit IEEE

802.11n Funktionalität und einer externen Antenne mit passendem Antennenkabel besteht. Shuttle bietet ein
passendes Zubehör-Kit "WLN-S" mit zwei Antennen für eine verbesserte Reichweite an.

2015 Shuttle Computer Handels GmbH (Germany). Änderungen ohne Ankündigung vorbehalten. Abbildungen dienen nur zur Illustration.

Seite 13 | 18. Februar 2016

www.shuttle.eu

Shuttle Computer Handels GmbH

Fritz-Strassmann-Str. 5
25337 Elmshorn | Germany

Tel. [phone]
Fax [phone]
[e-mail]

©

Produkt Spezifikation

[5] 4K Ultra HD Auflösung
Ein 4K-Monitor mit Ultra HD Auflösung (3840 x 2160) wird vornehmlich am DisplayPort angeschlossen, weil nur hier
eine Bildwiederholrate von 60Hz unterstützt wird. Bei einigen Displays (z.B. Dell UP2414Q) muss hierzu der MST-Modus
(Multi-Stream Transport) aktiviert werden, wobei der Rechner zwei Einzelbilder halber Auflösung an das Display
schickt, die dieser dann nebeneinander darstellt. Die beiden Hälften müssen im Intel-Grafiktreiber im Collage­Modus miteinander verbunden und in die richtige Reihenfolge gebracht werden. In diesem Fall wird nur ein
einziges Display in 4K-Auflösung unterstützt. Wenn das Display den HBR2-Modus (High Bit Rate 2) unterstützt, so
werden auch zwei Displays in dieser Auflösung unterstützt.
Die Leistung der Videowiedergabe hängt von dem Videoformat, der Bitrate und der Leistung des verwendeten
Prozessors ab. Während das System durch die tägliche Büroarbeit normalerweise nur wenig belastet wird, sind die
Anforderungen für eine flüssige Wiedergabe von 4K-Videos (2160p) erheblich höher: hier ist mindestens ein Intel
Core i3 Prozessor erforderlich, da die integrierte Grafikfunktion eines Celeron- oder Pentium-Prozessor nicht
ausreicht.
[6] Optionales Zubehör: Schachtabdeckung - Falls das Shuttle XPC slim Barebone

XH170V ohne Slimline-DVD-

Laufwerk verwendet wird, so wird der offene Laufwerkschacht durch die Frontklappe verdeckt. Im öffentlichen
Bereich könnte jedoch eine dauerhafte Abdeckung notwendig sein, damit keine Gegenstände durch den leeren
Schacht ins Innere gelangen können. Fragen Sie hierzu bei Shuttle nach dem optionalen Zubehör "Mylar POI­MY01".
[7] Hohe Umgebungstemperatur
Für hohe Umgebungstemperaturen ab 40°C werden SSD-Laufwerke anstelle von Festplatten empfohlen.
[8] Das optionale Zubehör PHD4 ermöglicht den Einbau einer Festplatte im 3,5"-Format. Weitere Laufwerke (Slimline­DVD oder 2,5" Festplatte/SSD) haben dann keinen Platz mehr.
[9] Stromversorgung für SATA-Laufwerke
Die mitgelieferten Stromkabel für SATA-Laufwerke stellen eine 5V-Leitung zur Verfügung. In seltenen Fällen
benötigen 2,5"-Festplatten jedoch auch eine 12V-Leitung (z.B. Seagate Constellation® Serie) - diese wird
standardmäßig nicht unterstützt (nur mittels Adapter, der PHD4 beiliegt).
[10] Windows-7-Installation
Die Intel®-100-Chipsatzserie unterstützt nicht mehr das Enhanced Host Controller Interface (EHCI) - die
Treibersoftware für USB 2.0. Die neue Chipsatz-Generation unterstützt nur noch das neuere Extensible Host Controller
Interface (xHCI für USB 3.0), welches jedoch nicht von der originalen Windows-7-Installations-DVD unterstützt wird.
Das bedeutet, dass per USB angeschlossene Peripherie während dier Windows-7-Installation nicht funktioniert, z.B.
Tastatur, Maus oder externes DVD-Laufwerk. Als Lösung des Problems fügen Sie die erforderlichen USB-3.0-Treiber zu
den Windows-7-Installationsdateien hinzu - diese Prozedur wird in den FAQs unter

http://global.shuttle.com/support/faqDetail?faqId=2380 beschrieben.

2015 Shuttle Computer Handels GmbH (Germany). Änderungen ohne Ankündigung vorbehalten. Abbildungen dienen nur zur Illustration.

Seite 14 | 18. Februar 2016

www.shuttle.eu

Shuttle Computer Handels GmbH

Fritz-Strassmann-Str. 5
25337 Elmshorn | Germany

Tel. [phone]
Fax [phone]
[e-mail]

©

Produkt Spezifikation

Shuttle XPC slim Barebone XH170V – Benötigte Komponenten

Es werden nur wenige Komponenten benötigt, um einen lauffähigen Mini-PC zu erhalten:

Slim SATA DVD Laufwerk

12,7mm Bauhöhe

LGA1151 Prozessor

TDP max. 65W

Core i7 / i5 / i3, Pentium

oder Celeron

2,5” SATA-Festplatte und/oder SSD

(bis zu zwei Laufwerke mit

9,5mm und 12,5mm max. Höhe)

optional:
M.2 2280 SSD Modul (SATA)

Ein oder zwei Speichermodule:

DDR3L-1600 SO-DIMM

jeweils max. 16 GB

Windows / Linux
Betriebsystem

Optionale Zubehör-Komponenten

Standfuß

PS01

Seite 15 | 18. Februar 2016

www.shuttle.eu

VESA

PV02

WLAN

WLN-S

3,5“-Halter

PHD4

Shuttle Computer Handels GmbH

Fritz-Strassmann-Str. 5
25337 Elmshorn | Germany

Mylar-Abdeckung

MY01

2015 Shuttle Computer Handels GmbH (Germany). Änderungen ohne Ankündigung vorbehalten. Abbildungen dienen nur zur Illustration.

Tel. [phone]
Fax [phone]
[e-mail]

©

Produkt Spezifikation

Sechste Generation Intel Core Desktop Prozessor-Familie

Sockel LGA1151 14nm “Skylake-S” Prozessor-Übersicht (Stand: September 2015)

Prozessoren mit TDP>65W werden nicht unterstützt (rot hinterlegt)

Name Modell

6700K

Core i7

6700

6700T

6600K

6600

6600T

Core i5

6500

6500T

6400

6400T

6320
6300

Core i3

6300T

6100

Cores/

Threads

CPU

Clock

Turbo

Clock

Cache TDP Grafik Grafik-Taktfrequenz

4 / 8 4,0 GHz 4,2 GHz 8 MB 91 W HD 530 350~1150 MHz

4 / 8 3,4 GHz 4,0 GHz 8 MB 65 W HD 530 350~1150 MHz

4 / 8 2,8 GHz 3,6 GHz 8 MB 35 W HD 530 350~1100 MHz

4 / 4 3,5 GHz 3,9 GHz 6 MB 91 W HD 530 350~1150 MHz

4 / 4 3,3 GHz 3,9 GHz 6 MB 65 W HD 530 350~1150 MHz

4 / 4 2,7 GHz 3,5 GHz 6 MB 35 W HD 530 350~1100 MHz

4 / 4 3,2 GHz 3,6 GHz 6 MB 65 W HD 530 350~1150 MHz

4 / 4 2,5 GHz 3,1 GHz 6 MB 35 W HD 530 350~1100 MHz

4 / 4 2,7 GHz 3,3 GHz 6 MB 65 W HD 530 350~1150 MHz

4 / 4 2,2 GHz 2,8 GHz 6 MB 35 W HD 530 350~1100 MHz

2 / 4 3,9 GHz − 4 MB 65 W HD 530 350~1150 MHz

2 / 4 3,8 GHz − 4 MB 65 W HD 530 350~1150 MHz

2 / 4 3,3 GHz − 4 MB 35 W HD 530 350~1100 MHz

2 / 4 3,7 GHz − 4 MB 65 W HD 530 350~1150 MHz

6100T
G4520
G4500

Pentium

G4500T

G4400

G4400T

G3920

Celeron

G3900

G3900T

K = unlocked, S = Performance optimized lifestyle, T = Power optimized lifestyle, HT = Hyper Threading (SMT).

Bemerkung: Das Shuttle XPC slim Barebone XH170V unterstützt nicht die Unlock-Funktion von Intel Prozessoren der K-Serie

Detailierte Informationen über kompatible Prozessoren finden Sie in der Support-Liste unter

2 / 4 3,2 GHz − 4 MB 35 W HD 530 350~1100 MHz

2 / 2 3,6 GHz − 3 MB 51 W HD 530 350~1150 MHz

2 / 2 3,5 GHz − 3 MB 51 W HD 530 350~1150 MHz

2 / 2 3,0 GHz − 3 MB 35 W HD 530 350~1100 MHz

2 / 2 3,3 GHz − 3 MB 51 W HD 530 350~1150 MHz

2 / 2 2,9 GHz − 3 MB 35 W HD 530 350~1100 MHz

2 / 2 2,9 GHz − 2 MB 51 W HD 530 350~1050 MHz

2 / 2 2,8 GHz − 2 MB 51 W HD 530 350~1050 MHz

2 / 2 2,6 GHz − 2 MB 35 W HD 530 350~950 MHz

global.shuttle.com.

2015 Shuttle Computer Handels GmbH (Germany). Änderungen ohne Ankündigung vorbehalten. Abbildungen dienen nur zur Illustration.

Seite 16 | 18. Februar 2016

www.shuttle.eu

Shuttle Computer Handels GmbH

Fritz-Strassmann-Str. 5
25337 Elmshorn | Germany

Tel. [phone]
Fax [phone]
[e-mail]
