Produkt Spezifikation

Seite 1 | 3. März 2020

en dienen nur zur Illustration.

15,6" All-in-One-PC für POS, POI und Kiosk-Anwendungen

Die Produktfamilie des Shuttle All-in-One-PCs umfasst mittlerweile Modelle in drei Bildschirmgrößen: 11,6", 15,6" und 19,5". Das Shuttle XPC all-in-one P51U3 mit kapazitivem 15,6" Multi-Touchscreen bietet Full-HD-Auflösung und wird optional mit integriertem 30Wh-Akku angeboten*). Ein Intel Core i3 Ultra-Low-Voltage (ULV) Prozessor sorgt für eine hohe Rechenleistung bei niedrigem Stromverbrauch. Dank komplett passiver Kühlung ist das System praktisch geräuschlos, wartungsfrei und für den 24/7-Dauerbetrieb geeignet. Ebenfalls ideal für Anwendungen in vertikalen Märkten ist die Anordnung der meisten Anschlüsse auf der Unterseite des Gehäuses und die Resistenz der Vorderseite gegen Staub und Spritzwasser gemäß der Schutzart IP54.

Besondere Merkmale

All-in-one

Design

 All-in-one PC  Klappständer auch als Griff verwendbar  Kompatibel zu 10 x 10 cm VESA-Halterungen  IP54-Staub- und Spritzwasserschutz (Front)  Zugelassen für 24/7 Dauerbetrieb

Display &

Grafik

 39,6 cm (15,6”) Full-HD IPS Display (1920x1080)  Kapazitives 10-Punkt Multitouch-Display  Intel HD 610 Grafik mit HDMI 1.4b / VGA

CPU &

Kühlung

 Intel Core i3-8145U, 2,1 / 3,9 GHz, 15W TDP  2/4 Cores/Threads, “Whiskey-Lake-U” Gen.  Lüfterloses Kühlsystem

Speicher

(nicht

enthalten)

 Unterstützt max. 2x 32 GB DDR4 SO-DIMM  Unterstützt eine 2,5" Festplatte / SSD ≤9,5 mm  Unterstützt eine M.2-2280 SSD (SATA / PCIe)  Unterstützt internen USB-Stick (USB 2.0, Typ A)

Betriebs-

system

 Ohne Betriebssystem  Unterstützt Windows 10 (64-Bit) & Linux (64-Bit)

Anschlüsse

 HDMI 1.4b, D-Sub/VGA, 2x USB 3.0, 4x USB 2.0  Gigabit LAN, 2x Audio (Mikrofon, Kopfhörer)  2x RS232, interner USB 2.0 Typ A Anschluss

Weitere

integrierte

Komponenten

 Wireless LAN 802.11ac (1T1R), Bluetooth 4.2  SD Cardreader, 1080p Full-HD Webcam  2x 2W Lautsprecher und Mikrofon

Optionales

Zubehör

 Zwei weitere COM Ports  Batterie für 4-7 h Betrieb (4 Zellen, 30 Wh) [1]  Integriertes NFC-Modul (nur auf Anfrage)

Netzteil

 Externes Netzteil, 65 W, lüfterlos

Garantie

 24 Monate Bring-in Service

[1] Hinweis: Die Batterie PBAT01 ist nur als Option bei Komplettsystemen erhältlich.

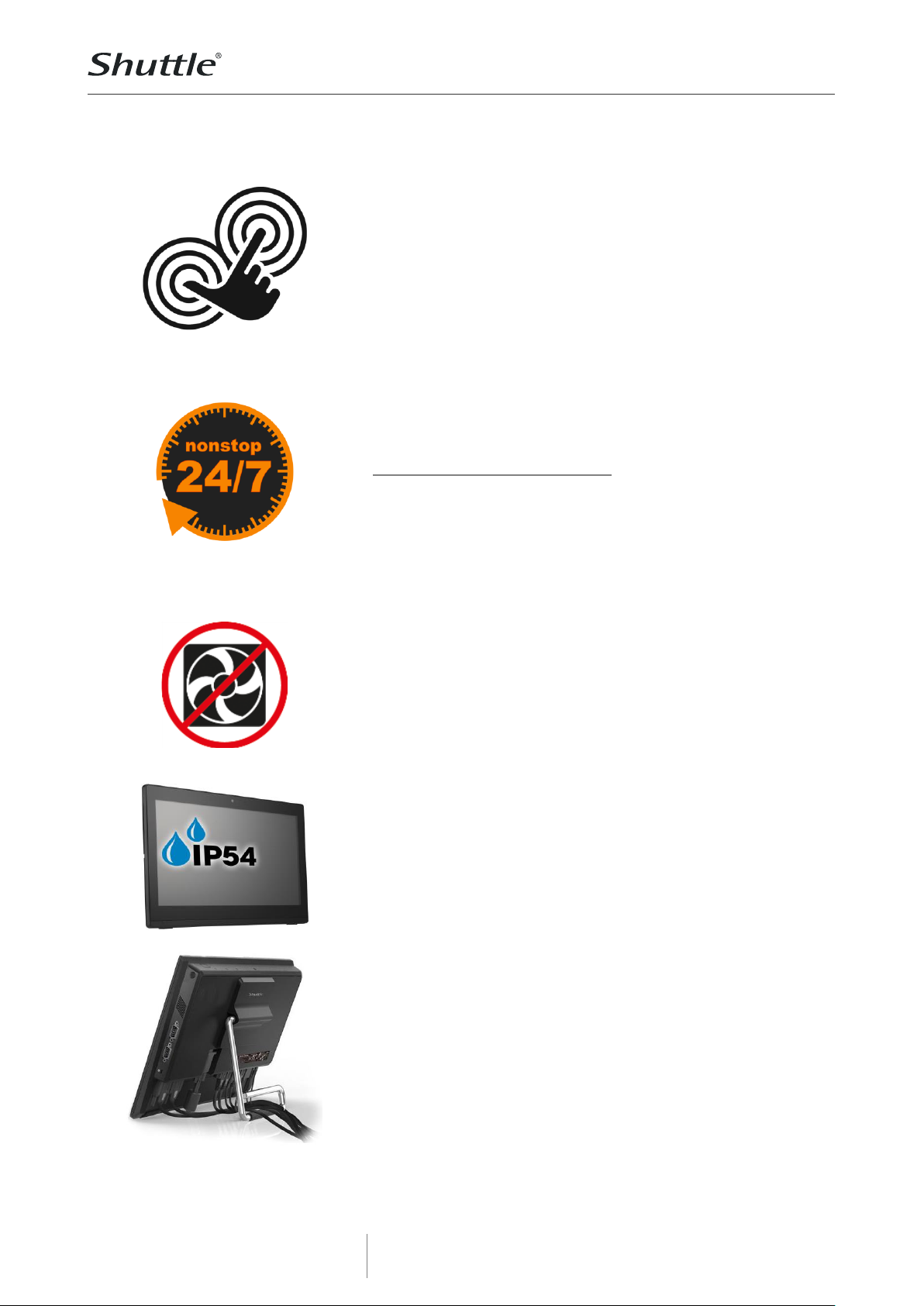

15,6”

Multitouch

24-Stunden-

Dauerbetrieb

Lüfterloses

Kühlsystem

Spritzwasser-

schutz vorne

Zwei

COM-Ports

Unterstützt

Windows 10 &

Linux (64-Bit)

WLAN und

Gigabit LAN

2x USB 3.0 4x USB 2.0

Interner

USB-Port

Die Bilder dienen nur zur Illustration.

15.6"

XPC all-in-one Barebone

P51U3 Black

Multitouch kapazitiv & Full-HD

Product

Colour

Processor

P51U

Black

Celeron 4205U

P51U3

Black

Core i3-8145U

w w w . s h u t t l e . e u

Shutt le C o m puter H a n dels G mb H

Fr it z- Stra ssm ann -S tr . 5 25 337 El ms hor n | G er man y

Te l. +4 9 ( 0) 41 21- 4 7 68 60 Fa x +49 ( 0) 412 1-4 7 6 9 00 E- Mai l: s ales @sh ut tl e.eu

Produkt Spezifikation

Seite 2 | 3. März 2020

en dienen nur zur Illustration.

Shuttle XPC all-in-one P51U3 − Übersicht

8 9 10

225

1917 18

2x Perforation für optionale LTE Antennen

Einschalt-Button

Lautsprecher (links)

Cardreader

4x USB 3.0 Anschluss (= USB 3.1 Gen 1)

Standfuß

Abdeckung für Standfuß

Loch für Clear-CMOS-Button

Betriebsanzeige-LED (blau)

Festplatten/SSD-LED (orange)

Batterie-LED (rot)

Mikrofon

Webcam

LCD Touchscreen

Lautsprecher (rechts)

2x serieller COM Anschluss (optional)

Loch für den Kensington-Lock

2x serieller COM Anschluss

D-Sub/VGA Ausgang

DC-Eingang für das externe Netzteil

2x USB 2.0 Anschluss

Gigabit LAN Anschluss

HDMI 1.4b Ausgang

Audio Line-out (für Kopfhörer)

Mikrofon Eingang

Befestigungslöcher für VESA-Halter

Optionale LTE-Antennen

Bereich für optionales NFC-Modul

w w w . s h u t t l e . e u

Shutt le C o m puter H a n dels G mb H

Fr it z- Stra ssm ann -S tr . 5 25 337 El ms hor n | G er man y

Te l. +4 9 ( 0) 41 21- 4 7 68 60 Fa x +49 ( 0) 412 1-4 7 6 9 00 E- Mai l: s ales @sh ut tl e.eu

Produkt Spezifikation

Seite 3 | 3. März 2020

en dienen nur zur Illustration.

Installierbare Komponenten

2242

2260

2280

USB Stick

LTE Antennen Kit

M.2 SSD Karte

DDR4 RAM

2,5” SSD / Festplatte

Aufladbare Batterie

Weitere COM-Ports

NFC Modul

USB Stick

Das P51U3 verfügt über einen internen USB 2.0 Type A Anschluss für zusätzliche Erweiterungsmöglichkeiten wie beispielsweise Flash-Speicher oder LTE-Module.

LTE Antennen Kit

Das Gehäuse hat zwei perforierte 7 -mm-Löcher für optionale Antennen mit SMA-Anschluss. Für eine mobile Netzwerkfunktion kann z.B. der USB-LTE-Stick Huawei MS2372h-153 (für die EMEA Region) verwendet werden, welcher zwei Antennenanschlüsse hat.

NFC Modul

Das PNFC02 ist ein 13,56 MHz NFC Modul zur internen Installation. Es unterstützt Windows 10 und ist nicht für Bezahlvorgänge geeignet. Dieses Zubehör ist nur auf Anfrage erhältlich.

M.2 SSD Karte

Das P51U3 unterstützt M.2 SSD Karten mit 42, 60 oder 80 mm Länge (SATA oder PCIe Schnittstelle).

DDR4 RAM

Das P51U3 unterstützt bis zu zwei 32 GB DDR4-2400(+) SO-DIMM Speichermodule.

Aufladbare Batterie

Das PBAT01 ist eine wiederaufladbare Li-Ion-Batterie für 4 bis 7 Stunden Betriebsdauer (14,4V / 2100 mAh, 30,24 Wh). Das PBAT01 ist nur als Option bei Komplettsystemen erhältlich.

2.5” SSD/HDD

Unterstützt eine SATA SSD oder Festplatte im 2,5”-Format (Höhe max. 9,5 mm).

Zusätzliche COM-Ports

Mit dem optionalen Zubehör PCP21 (oder 2x PCP11) lassen sich zwei weitere COM-Ports installieren.

w w w . s h u t t l e . e u

Shutt le C o m puter H a n dels G mb H

Fr it z- Stra ssm ann -S tr . 5 25 337 El ms hor n | G er man y

Te l. +4 9 ( 0) 41 21- 4 7 68 60 Fa x +49 ( 0) 412 1-4 7 6 9 00 E- Mai l: s ales @sh ut tl e.eu

Produkt Spezifikation

Seite 4 | 3. März 2020

en dienen nur zur Illustration.

Mainboard-Übersicht

1 2 3 5 6 7

13 14

40 39

35 34

26 25 24 23 22 21 20 19 18

Anschluss für Beacon Modul

Anschluss für NFC-Modul

M.2-2280 Steckplatz

CPU Spannungsregler

Lautsprecher Anschl. (rsv.)

Mikrofon Anschluss

Webcam Anschluss

Onboard Einschalt-Button

Aufgelöteter Prozessor

SO-DIMM Speicherslots

SD Cardreader

USB 3.1 Anschluss

Clear-CMOS-Button

LED Anschluss

Mikrofon Anschluss (rsv.)

Jumper-Block

Mikrofon Anschluss

Audio Line-Out

HDMI 1.4b Anschluss

USB 3.1 Anschluss

RJ45 Netzwerk Anschluss

USB 2.0 Anschluss

DC-Eingang für ext. Netzteil

Lage der CMOS Batterie

Anschluss für CMOS Batterie

USB-Port für Touchscreen

Lautsprecher Anschluss

VGA Anschluss

Embedded DisplayPort (eDP)

Anschluss für Kassenlade

Anschluss für Li-Ion-Batterie

Anschluss für POS01/PCL71

Anschluss für POS03

Debug Port (reserviert)

BIOS EEPROM

Serial ATA Anschluss

Debug Port (reserviert)

M.2-2230 Steckplatz
