Produkt Spezifikation
w w w . s h u t t l e . e u
Te l. +4 9 ( 0 ) 4 1 21 -47 68 60 Fa x + 4 9 ( 0) 41 21- 47 69 00 sa les @sh ut tle .eu
Seite 1 | 23. Januar 2019
© 2019 Shuttle Computer Handels GmbH (Germany). Änderungen ohne Ankündigung vorbehalten. Abbildung
en dienen nur zur Illustration.
Robuster 1-Liter Slim-PC unterstützt Hexa­Core-CPUs und drei UHD Displays
Das Shuttle XPC slim Barebone DH370 ist ein robuster 1,3 -Liter Bare-
bone-PC mit H370-Chipsatz für Intel LGA 1151v2 Desktop -Prozessoren der 8. Generation mit Codenamen "Coffee Lake". Es unterstützt den gleichzeitigen Betrieb von drei Ultra HD Displays über HDMI 2.0 und DisplayPorts und bietet Dual-Intel-Netzwerk, vier USB 3.1 Gen. 2 und zwei COM-Ports. Sein flaches Metallgehäuse mit VESA-Halterung, die vielfältigen Anschlussmöglichkeiten und der zuverlässige Betrieb bei bis zu 50 °C Umgebungstemperatur machen das DH370 ideal für professionelle Anwendungsbereiche wie zum Beispiel Digital Signage, POS, POI, Spielautomaten, Büro, Gesundheitswesen und Industrie.
Besondere Merkmale
Slim-
Design
Flaches 1,3 Liter Metallgehäuse, Schwarz Abmessungen: 19 x 16,5 x 4,3 cm (LBH) Zulässige Umgebungstemperatur: 0-50 °C Mit VESA-Halterung (75/100 mm)
Betriebs-
system
Ein Betriebssystem ist nicht enthalten Unterstützt Windows 10 und Linux (64-Bit)
Prozessor
Unterstützt LGA 1151v2 „Coffee Lake“
Prozessoren mit max. 65 W TDP
Unterstützt Core i7 / i5 / i3, Pentium, Celeron Heatpipe-Kühlsystem mit zwei Lüftern
Chipsatz
Intel H370 Chipsatz
Speicher
2x 260-Pin SO-DIMM-Steckplatz Unterstützt DDR4-2400/2666, max. 2x 16GB
Grafik
Integrierte Intel UHD Grafik, unterstützt 4K
(Eigenschaften hängen vom Prozessor ab)
Unterstützt drei unabhängige Ultra HD Displays
Laufwerke
1x 2.5”-Schacht für SATA-Festplatte oder SSD
M.2 Slots
1x M.2 2280M Steckplatz (PCIe x4, SATA) 1x M.2 2230E für optionales WLAN (WLN-M)
Weitere
Anschlüsse
HDMI 2.0a, 2x DisplayPort 1.2, optional VGA 8x USB 3.1 (4x Gen. 2), 1x USB 2.0 onboard SD Cardreader, 2x Audio (Mikro & Line-out) 2x Intel Gigabit LAN (RJ45) 2x COM-Ports (RS-232 + RS-232/RS-422/RS-485) Anschluss für externen Power-Button „Always-On“-Jumper
Netzteil
Externes 90W/19V Netzteil
Optionales
Zubehör
WLAN Modul (WLN-M), Standfuß (PS02) VGA-Anschluss (PVG01), Rackmount-Kit (PRM01) Kabel für externen Power-Button (CXP01)
XPC slim Barebone
DH 370
Die Bilder dienen nur zur Illustration.
Prozessor, Speicher, Laufwerke und
Betriebssystem sind nicht enthalten.
Dual COM
50
0
Produkt Spezifikation
w w w . s h u t t l e . e u
Te l. +4 9 ( 0 ) 4 1 21 -47 68 60 Fa x + 4 9 ( 0) 41 21- 47 69 00 sa les @sh ut tle .eu
Seite 2 | 23. Januar 2019
© 2019 Shuttle Computer Handels GmbH (Germany). Änderungen ohne Ankündigung vorbehalten. Abbildung
en dienen nur zur Illustration.
Shuttle XPC slim Barebone DH370 – Vorder- und Rückansicht
Vorderseite
Rückseite
Rechts
Links
V
o
rn
e
H
in
ten
H
in
te
n
V
o
rn
e
1
Mikrofon-Eingang
2
Kopfhörer-Ausgang
3
Betriebsanzeige-LED
4
Festplatten-LED
5
Ein-/Ausschalt-Button
6
SD Cardreader
7
2x USB 3.1 Gen. 2 (rot)
8
2x USB 3.1 Gen. 1 (blau)
A
2x WLAN Perforation
B
COM 1 unterstützt RS-232/RS-422/RS-485
C
COM 2 unterstützt RS-232 (oder optionaler VGA-Port für analoge Displays)
D
DC-Anschluss für Netzteil
E
HDMI 2.0 Video Ausgang
F
2x DisplayPort (DP 1.2) Video-Ausgang
G
2x RJ45 Gigabit LAN
H
2x USB 3.1 Gen. 2 (rot)
I
2x USB 3.1 Gen. 1 (blau)
J
Anschluss für externen Ein-/Aus-Button, Clear CMOS und 5 V DC. (4 Pins mit 2,54 mm Rastermaß)
K
2x Öffnung für den Kensington-Lock
L
VESA-Halterung (zwei Teile)
COM-Port Pin 9 Konfiguration
Pin 9 ist ein multifunktionaler Anschluss. Mit Jumper JP1 lässt sich konfigurieren, ob Pin 9 als "Ring Indicator" (RI) geschaltet ist oder eine externe Spannungsver­sorgung von 5 V bzw. 12 V bietet (jeder COM-Port einzeln konfigu­rierbar).
Produkt Spezifikation
w w w . s h u t t l e . e u
Te l. +4 9 ( 0 ) 4 1 21 -47 68 60 Fa x + 4 9 ( 0) 41 21- 47 69 00 sa les @sh ut tle .eu
Seite 3 | 23. Januar 2019
© 2019 Shuttle Computer Handels GmbH (Germany). Änderungen ohne Ankündigung vorbehalten. Abbildung
en dienen nur zur Illustration.
Shuttle XPC slim Barebone DH370 – Benötigte Komponenten
Es werden nur wenige Komponenten benötigt, um einen lauffähigen Mini -PC zu erhalten:
2,5” SATA-Festplatte oder Solid State Disk (SSD) (max. 12,5 mm hoch)
Bis zu zwei DDR4-2400/2666 SO-DIMM Speichermodule mit jeweils max. 16 GB
Windows 10 oder Linux Betriebssystem
LGA1151v2 Prozessor „Coffee Lake“ TDP max. 65 W Core i7 / i5 / i3, Pentium oder Celeron
M.2 2280 SSD-Karte (SATA oder PCIe)
WLAN-Erweiterung
WLN-M
M.2-2230-Karte unterstützt IEEE 802.11 b/g/n/ac mit 2 Antennen
VGA-Port-Erweiterung PVG01
Der Einbau von PVG01 ersetzt eine serielle Schnittstelle (COM-Port) im Backpanel.
Standfuß PS02 für den vertikalen Betrieb
Optionales Zubehör
Anschlusskabel für einen externen Power­Button CXP01 (ohne Button)
Rackmount-Kit PRM01
2U-Blende für Einbau von zwei 1,3L­Shuttle-XPCs in einen 19" Schrank
Produkt Spezifikation
w w w . s h u t t l e . e u
Te l. +4 9 ( 0 ) 4 1 21 -47 68 60 Fa x + 4 9 ( 0) 41 21- 47 69 00 sa les @sh ut tle .eu
Seite 4 | 23. Januar 2019
© 2019 Shuttle Computer Handels GmbH (Germany). Änderungen ohne Ankündigung vorbehalten. Abbildung
en dienen nur zur Illustration.
Anschlüsse / Anwendungen
Das Shuttle XPC slim Barebone DH370 hat zahlreiche Anschlüsse für vielfältige
Anwendungsmöglichkeiten mit externen Geräten.
Das Shuttle XPC slim Barebone DH370 ist ein leistungsstarker und flexibler PC im stilvollen 1,3-Liter Slim-Gehäuse und eignet sich insbesondere für:
Digital Signage (Präsentation) mit bis zu drei Displays gleichzeitig Instore Audio/Video Entertainment Spielautomaten (Gambling, Casino) Home-Media Büro Call-Center Bildung / Schule Kiosk-PC, Infocenter Kassensystem, Point of Sales (POS) Gesundheitswesen Automation Mini-Server-Anwendungen
Produkt Spezifikation
w w w . s h u t t l e . e u
Te l. +4 9 ( 0 ) 4 1 21 -47 68 60 Fa x + 4 9 ( 0) 41 21- 47 69 00 sa les @sh ut tle .eu
Seite 5 | 23. Januar 2019
© 2019 Shuttle Computer Handels GmbH (Germany). Änderungen ohne Ankündigung vorbehalten. Abbildung
en dienen nur zur Illustration.
Shuttle XPC slim Barebone DH370 – Leistungsmerkmale
16,5 cm
4,3 cm
19 cm
1,3 L
Robust, stilvoll und sehr klein
Man muss es selbst in der Hand gehalten haben, um zu merken, wie klein es wirklich ist. Das Stahlblechgehäuse verleiht diesem Slim -PC die nötige Stabilität für professionelle Anwendun gen wie z.B. Digital Signage. Obwohl das Gehäuse für die gebotene Systemleistung mit nur 1,3 Litern sehr klein ist, wirkt der Aufbau nicht gedrängt, so dass die Installation leicht von der Hand geht. Dank seiner schlichten, stilvollen Optik wird es auch mancher stolzer Besitzer in seinem Büro oder zu Hause einsetzen.
Leise durch Heatpipe-Kühlsystem
Ein aktives Doppellüfter-Heatpipe-Kühlsystem gewährleistet größtmögliche Laufruhe und Systemstabilität.
Erweiterter Temperaturbereich und Zuverlässigkeit
Nicht nur die solide Verarbeitung macht das DH370 ausgesprochen robust, auch der für den Betrieb freigegebene Umgebungsemperatur­bereich von 0-50 °C erlaubt anspruchsvolle Einsatzbereiche. Beim DH370 werden nur hochwertige Feststoffkondensatoren (Solid Capacitors) eingesetzt, die für höchste Zuverlässigkeit und lange Lebensdauer sorgen, insbesondere beim professionellen Dauereinsatz wie z.B. bei Digital-Signage-Anwendungen. Achtung: für hohe Umgebungstemperaturen ab 40 °C werden SSD­Laufwerke (unterstützen mindestens bis zu 70 °C) empfohlen.
Drei-Monitor-Betrieb mit HDMI 2.0a & 2x DP (optional VGA)
Bis zu drei Monitore lassen sich gleichzeitig ohne zusätzliche Grafikkarte anschließen, womit sich mehr Daten simultan visualisieren lassen. DH370 bietet drei Video-Ausgänge: HDMI 2.0a und 2x DisplayPort 1.2. Darüber hinaus ist ein optionaler D-Sub/VGA-Ausgang möglich (Adapter als Zubehör: PVGA01).
Unterstützt 4K Ultra HD mit 60 Hz
Das DH370 unterstützt drei digitale 4K-Displays mit 3840 x 2160 Ultra HD Auflösung (2160p) mit 60Hz Bildwiederholfrequenz. Als Nachfolger des Full HD Standards bietet Ultra HD die vierfache Auflösung und einen deutlich größeren Farbraum und Farbauflösung.
Acht USB 3.1 Anschlüsse
Das DH370 verfügt über acht USB 3.1 Anschlüsse Typ A – vier blaue und vier rote. Die rot markierten Anschlüsse unterstützen den USB 3.1 Gen. 2 Standard (Super Speed Plus), der bahnbrechende Übertragungsraten von bis zu 10 Gigabit pro Sekunde ermöglicht. Alle Anschlüsse sind abwärtskompatibel mit USB 2.0.
Produkt Spezifikation
w w w . s h u t t l e . e u
Te l. +4 9 ( 0 ) 4 1 21 -47 68 60 Fa x + 4 9 ( 0) 41 21- 47 69 00 sa les @sh ut tle .eu
Seite 6 | 23. Januar 2019
© 2019 Shuttle Computer Handels GmbH (Germany). Änderungen ohne Ankündigung vorbehalten. Abbildung
en dienen nur zur Illustration.
Ein M.2-2280M-Steckplatz für eine SSD-Karte
Der M.2-2280M Steckplatz unterstützt M.2 NVMe SSD Flashspeicherkarten mit PCIe oder SATA-Schnittstelle. Verwendete M.2-Steckkarten müssen 22 mm breit sein und können eine Länge von 42, 60 oder 80 mm (Typ 2242, 2260, 2280) haben.
M.2-2230E-Steckplatz für optionales WLAN
Der M.2-2230E Steckplatz ist gedacht für Wireless LAN (Wifi), Bluetooth, GSM/UMTS Erweiterungskarten und weitere. Shuttle bietet hierfür das optionale Zubehör „WLN-M“ (siehe Bild), das WLAN 802.11ac- und Bluetooth-4.0-Funktionalität unterstützt .
VESA-Halter
Mit der mitgelieferten 75/100mm-VESA-Halterung kann das DH370 an einer Wand, an einer Armhalterung oder hinter einem Monitor montiert werden, was speziell in Industrie, Unternehmen und öffentlichen Einrichtungen gefragt ist. Zahlreiche M3-Gewindeöffnungen im Gehäuse des PCs ermöglichen außerdem die Montage des DH370 an nahezu beliebigen Orten.
Kensington Diebstahlsicherung
Ein Drahtseil mit Öse wird um einen festen Gegenstand geschlungen und hat am anderen Ende ein Schloss, welches in einer ca. 3x7 mm großen Öffnung am PC verankert wird. Das DH370 bietet an beiden Seiten jeweils eine entsprechende Öffnung. Das Schloss mit Drahtseil ist nicht im Lieferumfang enthalten.
Externer Power-Button per Remoteleitung
Für den Fall, dass das Gerät durch räumliche Gegebenheiten (z. B. einen Festeinbau) nicht durch den frontseitig angebrachten Power­Button eingeschaltet werden kann, ist es per separater Remoteleitung startbar. Hierzu verbindet man einen Taster über die entsprechenden Pins im Backpanel des PCs. (Rastermaß: 2.54 mm). Außerdem stellt dieser Anschluss eine Clear CMOS Funktion bereit und liefert eine +5V DC Spannung für externe Geräte.
(4) Power Button (3) Ground
+5V voltage (2)
Clear CMOS (1)
- Vorderseite -
Einschalten nach Stromausfall
Im BIOS-Setup unter "Power Management Configuration" befindet sich die Funktion "Power-On after Power Fail", womit definiert wird wie der PC nach einem Stromausfall reagiert: (1) unbedingt einschalten, (2) Status vor dem Stromausfall wiederherstellen (3) ausgeschaltet lassen (4) Einschalten über Netzwerk oder (5) Einschalten über Echtzeituhr (RTC). Prinzipbedingt kann diese Funktion jedoch bei sehr kurzen Stromausfällen versagen, so dass DH370 zusätzlich über eine reine Hardwarelösung verfügt. Entfernt man Jumper JP2 (siehe Bild), dann startet der PC unbedingt, sobald die Stromversorgung hergestellt wird.
Produkt Spezifikation
w w w . s h u t t l e . e u
Te l. +4 9 ( 0 ) 4 1 21 -47 68 60 Fa x + 4 9 ( 0) 41 21- 47 69 00 sa les @sh ut tle .eu
Seite 7 | 23. Januar 2019
© 2019 Shuttle Computer Handels GmbH (Germany). Änderungen ohne Ankündigung vorbehalten. Abbildung
en dienen nur zur Illustration.

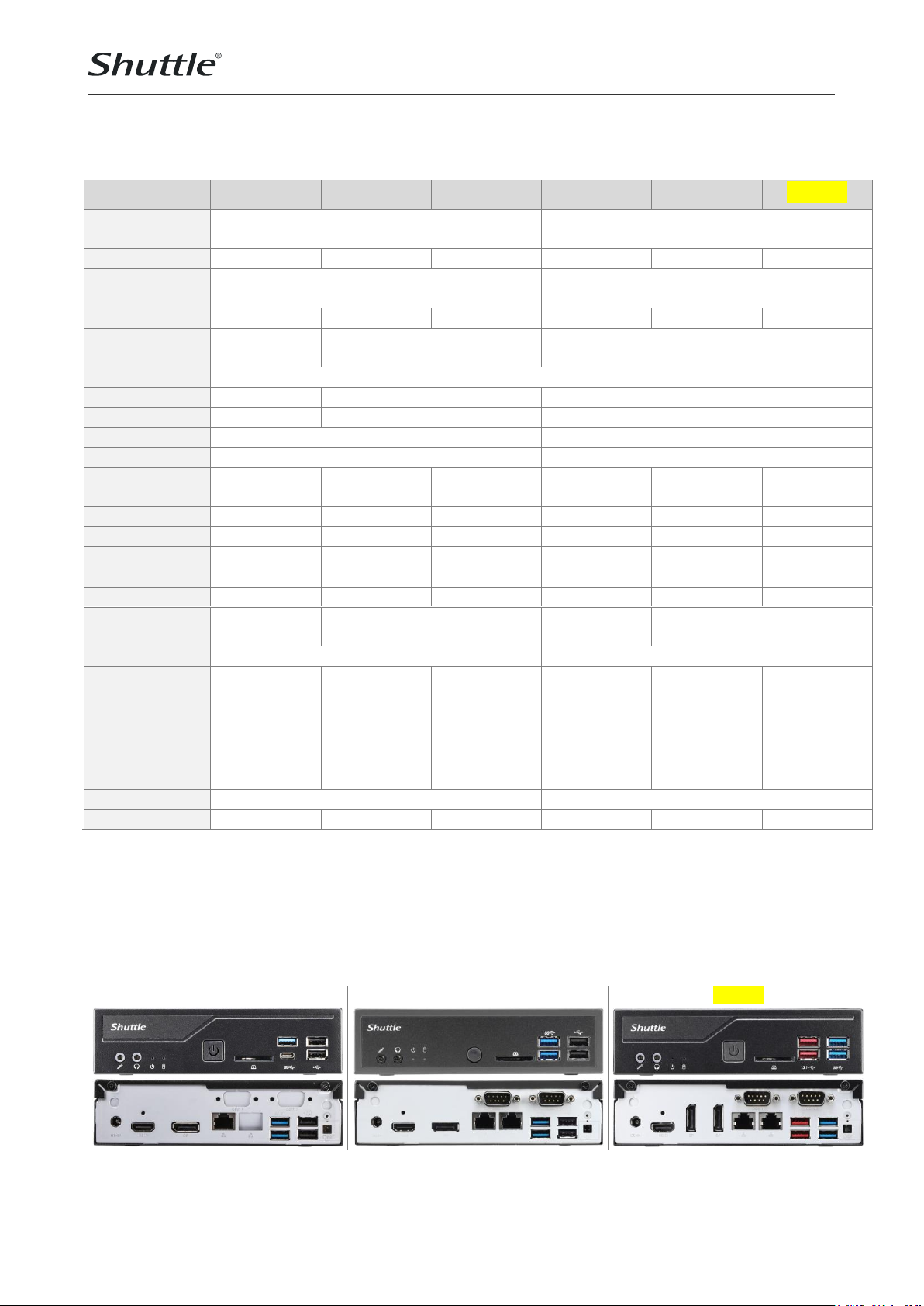

Produktvergleich
DH110SE
DH110
DH170 [1]
DH310S
DH310
DH370
Prozessor Unterstützung
Sockel LGA1151, TDP max. 65 W
”Skylake” (6
.
Gen.) oder “Kaby Lake” (7. Gen.)
Sockel LGA1151v2, TDP max. 65 W
”Coffee Lake” (8.
.
Gen.)
Chipsatz
Intel H110
Intel H110
Intel H170 [1]
Intel H310
Intel H310
Intel H370
Betriebssystem Unterstützung
Windows 10 und Linux
Windows 7/8.1 nur mit Skylake [2]
Windows 10 und Linux
Multi-Display
max. 2
max. 2
max. 3
max. 2
max. 2
max. 3
max. Speicher (SO-DIMM)
2x 16 GB
DDR4-2400
2x 16 GB
DDR3L-1600
2x 16 GB
DDR4-2400/2666
2,5" Schacht
1x 2,5” SATA-Laufwerksschacht (Bauhöhe max. 12,5 mm)
M.2 SSD Slot
M.2-2260M [3]
M.2-2260M
M.2-2280 M
WLAN Slot
M.2-2230AE
Mini-PCIe Half-Size
M.2-2230E
Buttons / LEDs
Power-Button, 2x LED (Power, HDD)
Power-Button, 2x LED (Power, HDD)
SD Cardreader
Ja
Ja
Grafik-Ports
HDMI 1.4b
DP 1.2
HDMI 1.4b
DP 1.2
HDMI 1.4b
2x DP 1.2
HDMI 1.4b
DP 1.2
HDMI 2.0a
DP 1.2
HDMI 2.0a
2x DP 1.2
USB 3.1 Gen. 2
− − − − −
4
USB 3.1 Gen. 1
2 4
4 [5]
4
4
USB 2.0
6
3 [4] 4 4 −
PS/2 Combo
− 1 − − −
−
COM-Ports
− 2 2 − 2
2
Gigabit Netzwerk
Single LAN
Realtek 8111G
Dual LAN
Intel 211/219LM
Single LAN
Realtek 8111G
Dual LAN
2x Intel 211
Audio
Realtek ALC662, Mikr.-Input, Line-Out
Realtek ALC662, Mikr.-Input, Line-Out
Optionales Zubehör [6]
WLAN: WLN-M
Stand: PS02
Rack: PRM01
Kabel: CXP01
VESA: PV04
WLAN: WLN-P
Stand: PS02
Rack: PRM01
VGA: PVG01
Kabel: CXP01
WLAN: WLN-P
Stand: PS02
Rack: PRM01
VGA: PVG01
Kabel: CXP01
WLAN: WLN-M
Stand: PS02
Rack: PRM01
VGA: PVG01
Kabel: CXP01
VESA: PV04
WLAN: WLN-M
Stand: PS02
Rack: PRM01
VGA: PVG01
Kabel: CXP01
WLAN: WLN-M
Stand: PS02
Rack: PRM01
VGA: PVG01
Kabel: CXP01
VESA-Halterung
optional
mitgeliefert
mitgeliefert
optional
mitgeliefert
mitgeliefert
19 V-Netzteil
90 W / 19 V
90 W / 19 V
12 V-Support?
Nein
Ja
Nein
Nein
Ja
Nein
[1] Ein weiteres Produkt DQ170 ist wie DH170, jedoch mit Q170-Chipsatz, Hardware-TPM und vPro-Funktion [2] Windows 7 und 8.1 werden nur zusammen mit Skylake-Prozessoren (6te Generation) unterstützt. [3] Dieser M.2-Steckplatz unterstützt nur SATA und kein PCI-Express [4] Ein USB 2.0 Anschluss ist als eSATA/USB-Combo ausgeführt [5] Ein USB 3.1 Gen. 1 Anschluss auf der Vorderseite ist als "Type C" ausgeführt [6] WLAN: WLAN-Karte mit zwei externen Antennen, Stand: Standfuß für den vertikalen Betrieb, Rack: 2HE-Rackmount-Kit
zur Montage von zwei Slim-PCs in ein 19"-Rackgehäuse, Kabel: 2-Meter Kabel zum Anschluss eines externen Power­Buttons, VESA: VESA-Halterung, VGA: D-Sub-Adapter für den Anschluss eines analogen VGA-Monitors
DH310S
DH310
DH370
Produkt Spezifikation
w w w . s h u t t l e . e u
Te l. +4 9 ( 0 ) 4 1 21 -47 68 60 Fa x + 4 9 ( 0) 41 21- 47 69 00 sa les @sh ut tle .eu
Seite 8 | 23. Januar 2019
© 2019 Shuttle Computer Handels GmbH (Germany). Änderungen ohne Ankündigung vorbehalten. Abbildung
en dienen nur zur Illustration.
Shuttle XPC slim Barebone DH370 - Spezifikation
Gehäuse
Slim PC mit schwarzem Metallgehäuse Abmessungen: 19 x 16,5 x 4,3 cm (LBH) = 1,35 Liter Gewicht: 1,3 kg netto und 2,1 kg brutto Zwei Öffnungen für Kensington Lock und zahlreiche M3-Gewindeöffnungen an beiden Gehäuseseiten.
Netzteil
Externes 90 W Netzteil (lüfterlos) Eingang: 100-240 V AC, 50/60 Hz Ausgang: 19 V DC, 4,74 A, max. 90 W DC-Stecker: 5,5/2,5mm (Außen/Innen-Durchmesser)
Betriebs-
system
Dieses System wird ohne Betriebssystem ausgeliefert. Es ist kompatibel mit Windows 10 und Linux (64-Bit)
Prozessor-
unterstützung
Prozessor Sockel LGA 1151v2 Unterstützt Intel Core i7 / i5 / i3, Pentium und Celeron Prozessoren Unterstützt die achte Generation Intel Core Prozessoren mit dem Codenamen "Coffee Lake-S" und 14++ nm Technologie Maximal unterstützte Prozessor-Verlustleistung (TDP) = 65 W. Bis zu 6 CPU-Kerne, 12 Threads und 12 MB L3-Cache Unterstützt nicht die Unlock-Funktion von Intel Prozessoren der K-Serie. Nicht kompatibel mit älteren Sockel-LGA1151-Prozessoren (Gen. 6 "Skylake" und Gen. 7 "Kaby Lake"). Der Prozessor integriert die Controller für PCI-Express und Speicher und die Grafikfunktion auf dem gleichen Halbleiter-Chip (die Leistungsmerkmale hängen vom Prozessormodell ab). Detailierte Informationen über kompatible Prozessoren finden Sie in der Support -Liste unter global.shuttle.com.
Prozessor-
kühlung
Heatpipe-Prozessor-Kühlung mit zwei 60-mm-Lüftern auf der Gehäuseoberseite
Mainboard &
Chipsatz
Shuttle Mainboard FS370, Shuttle Form Factor, spezielles Design für XPC Barebone DH370 Chipsatz/Southbridge: Intel® H370 Passive Chipsatz-Kühlung mit Kühlkörper Die Northbridge ist im Prozessor integriert. Mit Feststoffelektrolytkondensatoren (Solid Capacitors) ­diese Kondensatoren sind hitzebeständiger und langlebiger
Produkt Spezifikation
w w w . s h u t t l e . e u
Te l. +4 9 ( 0 ) 4 1 21 -47 68 60 Fa x + 4 9 ( 0) 41 21- 47 69 00 sa les @sh ut tle .eu
Seite 9 | 23. Januar 2019
© 2019 Shuttle Computer Handels GmbH (Germany). Änderungen ohne Ankündigung vorbehalten. Abbildung
en dienen nur zur Illustration.
BIOS
AMI BIOS, SPI-Interface, 16 MB Flash-EPROM-Baustein Unterstützt Hardware-Überwachung und Watchdog-Funktion Unterstützt Firmware-TPM (fTPM) v2.0 Unterstützt Booten vom externem Flashspeicher über USB Unterstützt das Unified Extensible Firmware Interface (UEFI) Unterstützt Neustart nach Stromausfall (Power-On-after-Power-Fail) [8]
Speicher-
unterstützung
2x SO-DIMM-Steckplatz mit 260 Pins Unterstützt DDR4-2400/2666 (PC4-19200/21300) SDRAM mit 1,2 V Unterstützt Dual-Channel-Modus Unterstützt maximal 16 GB pro Steckplatz Gesamtkapazität maximal 32 GB Unterstützt unbuffered DIMM-Module (kein ECC oder registered)
Integrierte
Grafik
Die Eigenschaften der integrierten Intel UHD Grafikfunktion hängen vom verwendeten Prozessortyp ab. Unterstützt DirectX 12, OpenGL 4.5 Der PC bietet drei Video-Ausgänge, die 1080p/60 und 2160p/60 unterstützen:
- 1x HDMI v2.0
- 2x DisplayPort v1.2 Unterstützt 4K-Displays mit 3840 x 2160 Ultra HD Auflösung Unterstützt drei unabhängige Displays über die integrierte Grafikfunktion Unterstützt Blu-ray (BD) Wiedergabe mit HDCP-Kopierschutz [1] Hardware Video Decoding/Encoding: H.264, H. 265 (8- und 10-Bit, Encoding mit QuickSync), VP9 (10-Bit VP9 kann nur dekodiert werden) DisplayPort und HDMI unterstützen Multikanal Digital Audio über das gleiche Kabel. Shared Memory max. 64 MB Optionaler analoger D-Sub/VGA-Videoausgang [5]
Laufwerks-
schacht
1x 6,35 cm / 2,5" Laufwerksschacht für eine Festplatte oder ein SSD -Laufwerk mit SATA­Anschluss, Laufwerkshöhe 12,5 mm (max.)
SATA-
Anschluss
1x Serial-ATA III, 6 Gb/s (600 MB/s) Datentransferrate Mit Serial-ATA Stromanschluss (onboard)
M.2-2280M
SSD-
Steckplatz
Der M.2 2280 M Steckplatz bietet folgende Schnittstellen:
- PCI-Express Gen. 3.0 X4 unterstützt NVMe
- SATA v3.0 (max. 6 Gbit/s) Verwendete M.2-Steckkarten müssen 22 mm breit sein und können eine Länge von 42, 60 oder 80 mm (Typ 2242, 2260, 2280) haben. Unterstützt M.2 SSDs mit SATA- und PCI-Express-Schnittstelle
M.2-2230E-
Steckplatz
Schnittstellen: PCI-Express Gen. 2.0 X1 und USB 2.0 Vverwendete M.2-2230-Steckkarten müssen 22 mm breit umd 30 mm lang sein (Typ
2230) Unterstützt WLAN-Erweiterungskarten (Optionales Shuttle-Zubehör: WLN-M) Unterstützt CNVi-Funktion des Prozessors zur Nutzung von kompatiblen CRF -Modulen mit WLAN/Bluetooth-Funktion [9]
Produkt Spezifikation
w w w . s h u t t l e . e u
Te l. +4 9 ( 0 ) 4 1 21 -47 68 60 Fa x + 4 9 ( 0) 41 21- 47 69 00 sa les @sh ut tle .eu
Seite 10 | 23. Januar 2019
© 2019 Shuttle Computer Handels GmbH (Germany). Änderungen ohne Ankündigung vorbehalten. Abbildung
en dienen nur zur Illustration.
Soundfunktion
Audio Realtek® ALC 662 High-Definition Audio Zwei analoge 3,5 mm Audio-Anschlüsse auf der Vorderseite:
1) 2-Kanal Line-out (Kopfhörer)
2) Mikrofon-Eingang Digitale Multikanal-Audio-Ausgabe über HDMI und DisplayPort
Dual LAN
Controller
Dual Gigabit Netzwerk-Controller Zwei RJ45 Netzwerkanschlüsse Verwendete Netzwerkchips: 2x Intel i211 Ethernet Controller mit MAC, PHY und PCIe-Schnittstelle Unterstützt 10 / 100 / 1.000 MBit/s Datentransferrate Unterstützt WAKE ON LAN (WOL) Unterstützt das Booten vom Netzwork via Preboot eXecution Environment (PXE) Unterstützt den Teaming-Modus [6]
Cardreader
Integrierter Cardreader zum Auslesen und Beschreiben von SD, SDHC und SDXC bis zu V3.01 Flash-Speicherkarten UHS-I-Interface unterstützt bis zu 104 MB/s (SDR104) Transferrate Realtek RTS5227S Chip mit PCIe Chipsatz-Anbindung Unterstützt Booten von SD-Karte.
Anschlüsse und Buttons Vorderseite
Mikrofon-Eingang Audio Line-out (Kopfhörer) 2x USB 3.1 Gen 2 2x USB 3.1 Gen 1 SD Cardreader Ein/Aus-Button Betriebsanzeige-LED (Blau) Festplatten-LED (Gelb)
Anschlüsse
Rückseite
1x HDMI 2.0 Anschluss [1] 2x DisplayPort 1.2 Anschluss (DP) [2] Optional: 1x D-Sub VGA Anschluss (Zubehör PVG01 [5]) 2x USB 3.1 Gen 2 2x USB 3.1 Gen 1 2x Gigabit LAN (RJ45) 2x RS232 serieller Port, 9-pol. D-Sub (5/12V, 1x RS422/RS485) [3] 1x DC-Eingang für externes Netzteil (unterstützt 19V±5%) 1x Vier-Pin-Anschluss (2,54 mm Rastermaß) unterstützt
- externen Einschalt-Taster
- Clear CMOS Funktion
- 5 V DC Spannung für externe Komponenten 2x Perforation für optionale Wireless-LAN-Antennen 2x Öffnung für Kensington Lock
Weitere
Anschlüsse
onboard
1x Jumper für Power-On-after-Power-Fail (Hardware-Lösung) [8] 1x analoger VGA Grafikausgang CN6 (2x 10-Pin, 1 mm Pitch) [5] 2x serielle Schnittstelle (COM) belegt für Backpanel-Anschlüsse 1x USB 2.0 (4 Pins) 1x Lüfteranschluss (4 Pins) belegt durch das Kühlsystem 1x Anschluss für CMOS-Batterie (belegt)
Produkt Spezifikation
w w w . s h u t t l e . e u
Te l. +4 9 ( 0 ) 4 1 21 -47 68 60 Fa x + 4 9 ( 0) 41 21- 47 69 00 sa les @sh ut tle .eu
Seite 11 | 23. Januar 2019
© 2019 Shuttle Computer Handels GmbH (Germany). Änderungen ohne Ankündigung vorbehalten. Abbildung
en dienen nur zur Illustration.
Mitgeliefertes
Zubehör
Mehrsprachige Installationsanleitung (DE, EN, FR, ES, JP, KR, SC, TC) VESA-Halterung für 75/100mm-Standard (zwei Metallwinkel) Vier Schrauben M3 x 5 mm (verbindet VESA-Halter mit PC) Vier Schrauben M4 x 10 mm (verbindet VESA-Halter mit externer Befestigung) Vier Schrauben M3 x 4 mm (zur Montage eines 2,5"-Laufwerks) Zwei Schrauben M3 x 5 mm (silberfarben, zum Befestigen von zwei M.2 -Karten) Treiber-DVD (Windows 64-Bit) Serial-ATA-Kabel für 2,5"-Laufwerk mit Stromanschluss Externes 90W-Netzteil mit Netzanschlusskabel Schutzkappe für den CPU-Sockel (nicht verwenden, falls Heatpipe oder Kühler installiert sind) Wärmeleitpaste
Optionales
Zubehör
PVG01: Optionaler D-Sub VGA Video-Ausgang [5] WLN-M: WLAN-Modul im M.2-2230-Format mit zwei externen Antennen unterstützt IEEE
802.11ac und Bluetooth 4.0 PS02: Standfüße für den vertikalen Betrieb CXP01: Adapterkabel für einen externen Power-Button PRM01: 2HE-Rackblende für zwei Shuttle XPC slim PCs
Umgebungs-
parameter
Zulässiger Betriebstemperaturbereich: 0-50 °C [7] Relative Luftfeuchtigkeit, nicht kondensierend: 10 -90%
Zertifikate
EMI: FCC, CE, BSMI, RCM, VCCI Sicherheit: CB, BSMI, ETL Weitere: RoHS, Energy Star, ErP
Konformität
Dieses Gerät wird als informationstechnische Einrichtung (ITE) der Klasse B eingestuft und ist hauptsächlich für den Betrieb im Wohn - und Bürobereich vorgesehen. Durch das CE-Zeichen wird die Konformität mit den folgenden EU-Richtlinien bestätigt: (1) Richtlinie 2014/30/EU über die elektromagnetische Verträglichkeit (EMC) (2) Richtlinie 2014/35/EU über die Sicherheit von elektrischen Betriebsmitteln (LVD) (3) Richtlinie 2009/125/EG über die umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte (ErP)
Hinweise:
[1] HDMI-Ausgang unterstützt DVI mit optionalem Adapter
[2] DisplayPort in HDMI/DVI konvertieren Ein DisplayPort Ausgang kann mit einem günstigen, passiven Adapterkabel in HDMI oder DVI konvertiert werden. Zum Beispiel: DELOCK 82590: 1 m, DisplayPort (männl., 20P) zu HDMI-A (männl., 19P) DELOCK 82435: 5 m, DisplayPort (männl., 20P) zu DVI-D (männl., 24P) Die integrierte Grafikfunktion erkennt die Eigenschaft des angeschlossenen Displays und gibt das passende elektrische Signal aus - entweder DisplayPort (ohne Adapter) oder HDMI/DVI (mit Adapter). Umgekehrt kann ein Bildschirm mit DisplayPort nicht über einen einfachen, passiven Adapter an den HDMI -Ausgang angeschlossen werden.
Produkt Spezifikation
w w w . s h u t t l e . e u
Te l. +4 9 ( 0 ) 4 1 21 -47 68 60 Fa x + 4 9 ( 0) 41 21- 47 69 00 sa les @sh ut tle .eu
Seite 12 | 23. Januar 2019
© 2019 Shuttle Computer Handels GmbH (Germany). Änderungen ohne Ankündigung vorbehalten. Abbildung
en dienen nur zur Illustration.
[3] Serielle Schnittstellen Dieser PC verfügt über zwei serielle RS232 Schnittstellen mit 9-poligen D-Sub-Anschlüssen auf der Rückseite. Der linke COM-Port (COM1) kann im BIOS-Setup auch auf RS422- und RS485-Modus umgeschaltet werden. Die COM­Ports sind mit schwarzen Plastikkappen geschützt. Pin 9 der D-Sub COM-Port-Anschlüsse ist ein multifunktionaler Anschluss. Mit dem Mainboard-Jumper JP1 lässt sich konfigurieren, ob Pin 9 als "Ring Indicator" (RI) geschaltet ist oder eine externe Spannungsversorgung von 5 V bzw. 12 V bietet. Jeder COM-Port ist einzeln konfigurierbar. Der maximale Strom beträgt 500 mA pro Anschluss.
[4] 4K Ultra-HD-Auflösung Ein 4K-Monitor mit Ultra-HD-Auflösung (3840 x 2160) wird vornehmlich am DisplayPort angeschlossen, weil nur hier eine Bildwiederholrate von 60 Hz unterstützt wird. Bei einigen Displays (z.B. Dell UP2414Q) muss hierzu der MST­Modus (Multi-Stream Transport) aktiviert werden, wobei der Rechner zwei Einzelbilder halber Auflösung an das Display schickt, die dieser dann nebeneinander darstellt. Die beiden Hälften müssen im Intel -Grafiktreiber im Collage-Modus miteinander verbunden und in die richtige Reihenfolge gebracht werden. In diesem Fall wird nur ein einziges Display in 4K-Auflösung unterstützt. Wenn die Displays den HBR2 -Modus (High Bit Rate 2) unterstützen, so wird auch ein weiteres Display in dieser Auflösung unterstützt.
[5] Optionaler D-Sub/VGA-Ausgang Das Mainboard verfügt über einen analogen Grafikausgang CN6 auf dem Mainboard. Dieser kann über einen optionalen Adapter (PVG01) als 15-poliger D-Sub-Anschluss nach außen geführt werden. Hierbei wird eine serielle Schnittstelle (COM-Port) im Backpanel ersetzt.
[6] Teaming Modus Mit der Teaming-Funktion lassen sich beide Netzwerk-Schnittstellen zu einem logischen Netzwerkadapter zusammenfassen, der eine Redundanz erlaubt. Der Vorteil davon ist, dass dadurch Load Balancing (Lastausgleich) und Failover (Ausfallsicherung) ermöglicht werden. Treiber-Download: https:\\downloadmirror.intel.com\22283\eng\23_2.zip
[7] Betriebstemperatur Für hohe Umgebungstemperaturen ab 40 °C werden SSD-Laufwerke (bis zu 70 °C) und SO-DIMM-Speicher mit erweitertem Temperaturbereich (bis zu 95 °C) empfohlen.
[8] Power-On-after-Power-Fail Im BIOS-Setup unter "Power Management Configuration" befindet si ch die Funktion "Power-On-after-Power-Fail", womit definiert wird wie der PC nach einem Stromausfall reagiert: (1) unbedingt einschalten, (2) Status vor dem Stromausfall wiederherstellen oder (3) ausgeschaltet lassen. Prinzipbedingt kann diese Funktion jed och bei sehr kurzen Stromausfällen versagen, so dass das DH370 zusätzlich über eine reine Hardwarelösung verfügt. Entfernt man Jumper JP2 (auf dem Mainboard hinter dem Einschalt-Button), dann startet der PC unbedingt, sobald die Stromversorgung hergestellt wird.
[9] Intel CNVi Funktion Da Intel die IP-Funktion von WLAN-Karten (CNVi) in den Prozessor integriert hat, unterstützt der M.2 -2230-Steckplatz nicht nur die herkömmlichen WLAN-Karten, sondern auch CRF-Module (z.B. Intel® Wireless-AC 9560, 9462, 9461), welche dies CNVi-Funktion nutzen.
Produkt Spezifikation
w w w . s h u t t l e . e u
Te l. +4 9 ( 0 ) 4 1 21 -47 68 60 Fa x + 4 9 ( 0) 41 21- 47 69 00 sa les @sh ut tle .eu
Seite 13 | 23. Januar 2019
© 2019 Shuttle Computer Handels GmbH (Germany). Änderungen ohne Ankündigung vorbehalten. Abbildung
en dienen nur zur Illustration.
Achte Generation der Intel Core Desktop Prozessor-Familie
Sockel LGA1151v2 14 nm++ "Coffee Lake S" Prozessorübersicht (Datum: Mai 2018)
Prozessoren mit TDP>65 W werden nicht unterstützt (rot hinterlegt)
Name
Model
Cores/
Threads
CPU
Clock
Turbo Clock
Smart Cache
TDP
Speicher
Grafik
Core i7
8700K
6 / 12
3,7 GHz
4,7 GHz
12 MB
95 W
DDR4-2666
UHD 630, 350-1200 MHz
8700
6 / 12
3,2 GHz
4,6 GHz
12 MB
65 W
DDR4-2666
UHD 630, 350-1200 MHz
8700T
6 / 12
2,4 GHZ
4,0 GHz
12 MB
35 W
DDR4-2666
UHD 630, 350-1200 MHz
Core i5
8600K
6 / 6
3,6 GHz
4,3 GHz
9 MB
95 W
DDR4-2666
UHD 630, 350-1150 MHz
8600
6 / 6
3,1 GHz
4,3 GHz
9 MB
65 W
DDR4-2666
UHD 630, 350-1150 MHz
8600T
6 / 6
2,3 GHz
3,7 GHz
9 MB
35 W
DDR4-2666
UHD 630, 350-1150 MHz
8500
6 / 6
3,0 GHz
4,1 GHz
9 MB
65 W
DDR4-2666
UHD 630, 350-1100 MHz
8500T
6 / 6
2,1 GHz
3,5 GHz
9 MB
35 W
DDR4-2666
UHD 630, 350-1100 MHz
8400
6 / 6
2,8 GHz
4,0 GHz
9 MB
65 W
DDR4-2666
UHD 630, 350-1050 MHz
8400B
6 / 6
2,8 GHz
4,0 GHz
9 MB
65 W
DDR4-2666
UHD 630, 350-1050 MHz
8400T
6 / 6
1,7 GHz
3,3 GHz
9 MB
35 W
DDR4-2666
UHD 630, 350-1050 MHz
Core i3
8350K
4 / 4
4,0 GHz
−
8 MB
91 W
DDR4-2400
UHD 630, 350-1150 MHz
8300
4 / 4
3,7 GHz
−
8 MB
62 W
DDR4-2400
UHD 630, 350-1150 MHz
8300T
4 / 4
3,2 GHz
−
8 MB
35 W
DDR4-2400
UHD 630, 350-1150 MHz
8100
4 / 4
3,6 GHz
−
6 MB
65 W
DDR4-2400
UHD 630, 350-1100 MHz
8100T
4 / 4
3,1 GHz
−
6 MB
35 W
DDR4-2400
UHD 630, 350-1100 MHz
Pentium
Gold
G5600
2 / 4
3,9 GHz
−
4 MB
51 W
DDR4-2400
UHD 630, 350-1100 MHz
G5500
2 / 4
3,8 GHz
−
4 MB
51 W
DDR4-2400
UHD 630, 350-1100 MHz
G5500T
2 / 4
3,2 GHz
−
4 MB
35 W
DDR4-2400
UHD 630, 350-1100 MHz
G5400
2 / 4
3,7 GHz
−
4 MB
51 W
DDR4-2400
UHD 630, 350-1050 MHz
G5400T
2 / 4
3,1 GHz
−
4 MB
35 W
DDR4-2400
UHD 630, 350-1050 MHz
Celeron
G4920
2 / 2
3,2 GHz
−
2 MB
54 W
DDR4-2400
UHD 610, 350-1050 MHz
G4900
2 / 2
3,1 GHz
−
2 MB
54 W
DDR4-2400
UHD 610, 350-1050 MHz
G4900T
2 / 2
2,9 GHz
−
2 MB
35 W
DDR4-2400
UHD 610, 350-1050 MHz
K = unlocked: einstellbarer Takt-Multiplikator, T = stromsparend, TDP = Thermal Design Power (max. Verlustleistung)
Bemerkung: Das DH370 unterstützt nicht die Unlock-Funktion von Intel Prozessoren der K-Serie.
Detaillierte Informationen über kompatible Prozessoren finden Sie in der Support-Liste unter global.shuttle.com.
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
