Shure PGA57 USER GUIDE

PG ALTA SERIES

WIRED MICROPHONE

TM

PGA 57
USER GUIDE

Le Guide de l’Utilisateur

Bedienungsanleitung

Guia del Usuario

Guida dell’Utente

Manual do Usuário

Руководство пользователя

日本語

사용자 가이드

繁體中文

Panduan Pengguna

© 2015 Shure Incorporated
27A24479 (Rev. 2)

PGA57

MONITOR

P.A. LOUDSPEAKER

PG Alta Microphones

Congratulations on the purchase of a new Shure PG Alta series
microphone. The PG Alta series delivers professional quality
audio at an affordable price, with solutions for capturing nearly
any source, including voice, acoustic instruments, drums,
and amplified electric instruments. Suitable for live and studio
applications, PG Alta microphones are built to last, and meet
the same rigorous quality testing standards that make all Shure
products trustworthy and reliable.

General Rules for Use

• Do not cover any part of the microphone grille with your hand,
as this will adversely affect microphone performance.

• Aim the microphone toward the desired sound source (such
as the talker, singer, or instrument) and away from unwanted
sources.

• Place the microphone as close as practical to the desired
sound source.

• Work close to the microphone for extra bass response.

• Use only one microphone to pick up a single sound source.

• For better gain before feedback, use fewer microphones.

• Keep the distance between microphones at least three times
the distance from each microphone to its source (“three to one
rule”).

• Place microphones as far as possible from reflective surfaces.

• Add a windscreen when using the microphone outdoors.

• Avoid excessive handling to minimize pickup of mechanical
noise and vibration.

Proximity Effect

Directional microphones progressively boost bass frequencies as
the microphone is placed in closer proximity to the source. This
phenomenon, known as proximity effect, can be used to create a
warmer, more powerful sound.

Avoiding Pickup of Unwanted Sound
Sources

Place the microphone so that unwanted sound sources, such as
monitors and loudspeakers, are directly behind it. To minimize
feedback and ensure optimum rejection of unwanted sound,
always test microphone placement before a performance.

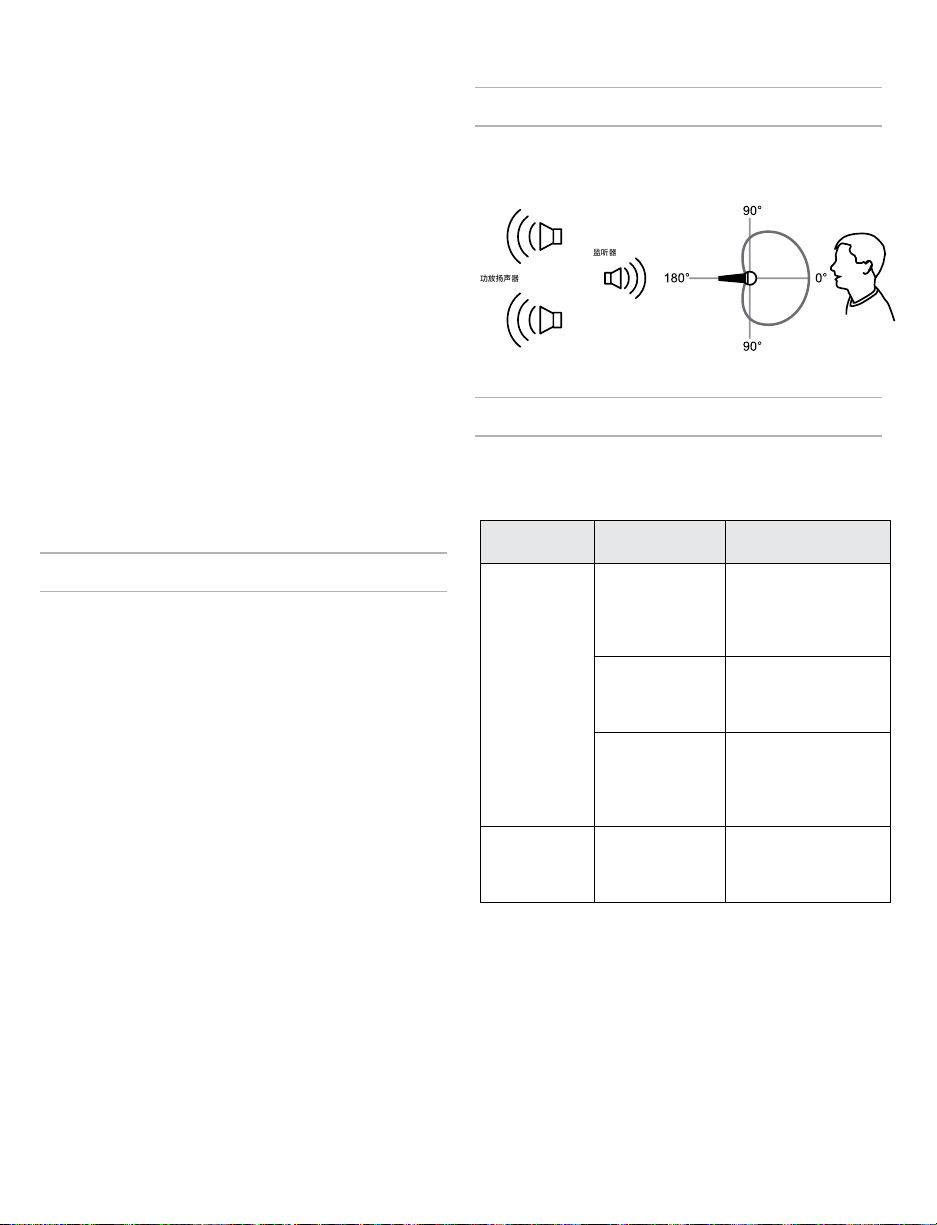

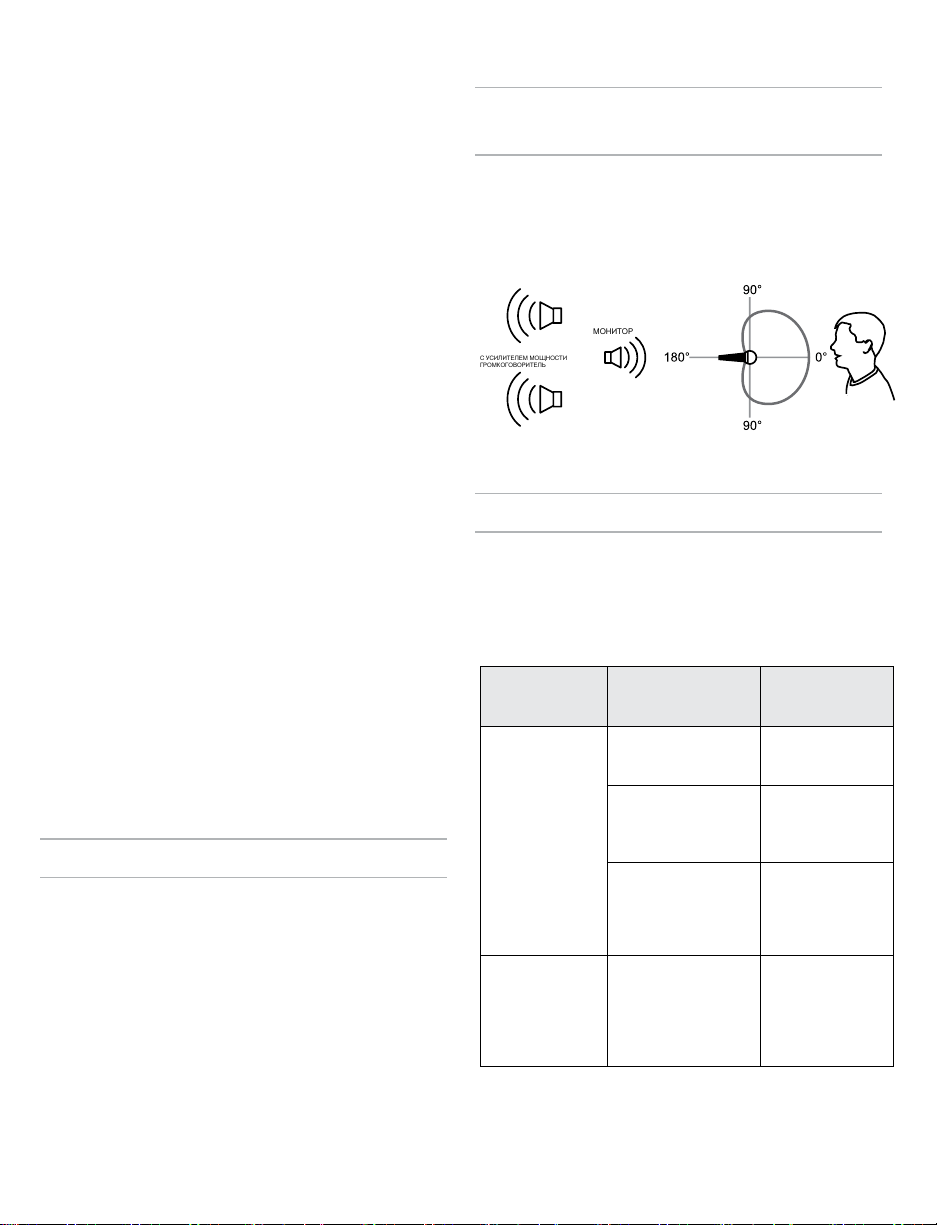

Recommended Loudspeaker Locations for Cardioid

Microphones

Applications and Placement

The following table lists the most common applications and
placement techniques. Keep in mind that microphone technique
is largely a matter of personal taste; there is no one "correct"
microphone position.

Application Suggested

Guitar & Bass
Amplifiers

Snare Drum 2.5 to 7.5 cm (1 to 3

Microphone
Placement

2.5 cm (1 in.) from
speaker, on-axis
with center of
speaker cone.

2.5 cm (1 in.) from
speaker, at edge of
speaker cone.

60 to 90 cm (2 to
3 ft.) back from
speaker, on-axis
with speaker cone.

in.) above rim of top
head of drum. Aim
mic at drum head.

Tone Quality

Sharp attack;
emphasized bass.

Sharp attack; higher
frequency sound.

Softer attack;
reduced bass.

Most "snap" from
drumstick.

Before each use, make sure the grille is tightly secured on the
microphone, as vibration and accidental hits with drumsticks may
loosen it, resulting in signal loss.

3

Optional Accessories and

20

Hz

1000 Hz

Replacement Parts

Microphone Clip for SM58, SM57, SM87A,
Beta 87A, Beta 87C and all microphones
with 3/4-inch and larger handles

5/8" to 3/8" Thread Adapter 31A1856

7.6 m (25 ft.) Cable (XLR-XLR) C25J
Grille RPMP57G

A25D

Certifications

This product meets the Essential Requirements of all relevant
European directives and is eligible for CE marking.

The CE Declaration of Conformity can be obtained from:
www.shure.com/europe/compliance

Authorized European representative:
Shure Europe GmbH
Headquarters Europe, Middle East & Africa
Department: EMEA Approval
Jakob-Dieffenbacher-Str. 12
75031 Eppingen, Germany
Phone: [phone]
Fax: [phone]
Email: [e-mail]

Specifications

Type

Dynamic (moving coil)

Frequency Response

50 to 15,000 Hz

Polar Pattern

Cardioid

Output Impedance

150 Ω

Sensitivity

at 1 kHz, open circuit voltage

-56.5 dBV/Pa¹ (1.5 mV)

Polarity

Positive pressure on diaphragm produces positive voltage on pin 2
with respect to pin 3

Weight

280 g (9.88oz.)

Connector

Three-pin professional audio (XLR), male

Environmental Conditions

Operating Temperature -20° to 165°F (-29° to 74°C)

Relative Humidity 0 to 95%

1 Pa=94 dB SPL

15

0,6 m (2 ft.) from sound source

10

5

0

-5

dB

-10

-15

-20

-25

-30
20 100 1k 10k 20k

Typical Frequency Response

Typical Polar Pattern

4

PGA57

RETOUR DE SCÈNE

HAUT-PARLEUR DE SONORISATION

Microphones PG Alta

Félicitations pour avoir acheté un microphone de la nouvelle
série PG Alta de Shure. La série PG Alta offre un son de
qualité professionnelle à un prix abordable, avec des solutions
permettant de capter quasiment n’importe quelle source, dont la
voix, les instruments acoustiques, les batteries et les instruments
électriques amplifiés. Adaptés au live comme aux enregistrements
en studio, les microphones PG Alta sont conçus pour durer et
respectent les normes qualitatives rigoureuses qui rendent tous
les produits Shure fiables et dignes de confiance

Règles générales d’utilisation

• Ne couvrir aucune partie de la grille du microphone avec la
main car cela dégradera les performances du microphone.

• Diriger le microphone vers la source sonore désirée (telle
qu’un orateur, un chanteur ou un instrument) et à l’opposé des
sources sonores indésirables.

• Placer le microphone le plus près possible de la source sonore.

• Pour obtenir davantage de graves, placer le microphone le plus
près possible de la source sonore.

• Utiliser un seul microphone pour chaque source sonore.

• Pour un meilleur gain avant Larsen, utiliser moins de
microphones.

• La distance entre les microphones doit être d’au moins trois
fois celle de chaque microphone à sa source (règle 3:1).

• Placer les microphones le plus loin possible des surfaces
réfléchissantes.

• Si le microphone est utilisé à l’extérieur, le munir d’une
bonnette anti-vent.

• Éviter de manipuler le microphone outre mesure afin de
minimiser la captation des bruits mécaniques et des vibrations.

Effet de proximité

Les microphones directionnels amplifient progressivement les
fréquences graves lorsque le microphone est rapproché de la
source. Ce phénomène, appelé effet de proximité, peut être
souhaité pour obtenir un son plus chaud et plus puissant.

Comment éviter la reprise de
sources sonores indésirables

Placer le microphone de façon à ce que les sources sonores
indésirables, telles que les retours de scène et les haut­parleurs, soient directement derrière lui. Pour minimiser le larsen
acoustique et optimiser le rejet des sons indésirables, toujours
essayer le placement du microphone avant une prestation.

Emplacements recommandés des haut-parleurs pour les

microphones cardioïdes

Applications et placement

Le tableau suivant répertorie les applications et techniques de
placement les plus communes. Ne pas oublier que la façon
d’utiliser un microphone est souvent une question de goût
personnel et qu’il n’existe aucune position de microphone
« correcte » à proprement parler.

Application Placement suggéré

Amplificateurs
de guitare et de
basse

Caisse claire 2,5 à 7,5 cm (1 à

du microphone

2,5 cm (1 po) du
haut-parleur, dans
l’axe du centre du
cône du haut-parleur.

2,5 cm (1 po) du
haut-parleur, au
bord du cône du
haut-parleur.

60 à 90 cm (2 à 3 pi)
du haut-parleur, dans
l’axe du cône du
haut-parleur.

3 po) au-dessus du
bord de la peau de
frappe. Orienter le
microphone vers la
peau de frappe.

Qualité du timbre

Attaque incisive ;
graves accentués.

Attaque incisive ;
hautes fréquences
accentuées.

Attaque plus
douce ; graves
atténués.

Plus de
« claquement »
provenant de
l’impact de la
baguette de
batterie.

avant chaque utilisation, s’assurer que la grille est bien vissée
sur le corps du microphone car les vibrations et les heurts
accidentels, notamment par des baguettes de batterie, risquent de
la desserrer, entraînant la perte de signal.

5

Accessoires en option et pièces

20

Hz

1000 Hz

de rechange

Adaptateur de pied orientable A25D
Adaptateur de filetage 5/8” à 3/8” 31A1856
Câble (XLR-XLR) de 7,6 m (25 pi) C25J
Grille RPMP57G

Homologations

Ce produit est conforme aux exigences essentielles de toutes
les directives européennes applicables et est autorisé à porter
la marque CE.

La déclaration de conformité CE peut être obtenue auprès de :
www.shure.com/europe/compliance

Représentant agréé européen :
Shure Europe GmbH
Siège Europe, Moyen-Orient et Afrique
Service : Homologation EMA
Jakob-Dieffenbacher-Str. 12
75031 Eppingen, Allemagne
Téléphone : 49-7262-92 49 0
Télécopie : 49-7262-92 49 11 4
Courriel : [e-mail]

Caractéristiques

Type

Dynamique (bobine mobile)

Réponse en fréquence

50 à 15,000 Hz

Courbe de directivité

Cardioïde

Impédance de sortie

150 Ω

Sensibilité

à 1 kHz, tension en circuit ouvert

-56,5 dBV/Pa¹ (1,5 mV)

Polarité

Une pression acoustique positive sur le diaphragme produit une
tension positive sur la broche 2 par rapport à la broche 3.

Poids

280 g (9,88oz.)

Connecteur

Audio professionnel à trois broches (XLR), mâle

Environnement

1 Pa=94 dB SPL

Température de
fonctionnement

Humidité relative 0 à 95%

-20° à 165°F (-29° à 74°C)

15

0,6 m (2 ft.) from sound source

10

5

0

-5

dB

-10

-15

-20

-25

-30
20 100 1k 10k 20k

Réponse en fréquence typique

Courbe de directivité typique

6

PGA57

MONITOR

BESCHALLUNGSANLAGE LAUTSPRECHER

PG Alta Mikrofone

Glückwunsch zum Kauf eines neuen Mikrofons der Shure­Serie PG Alta. Die Serie PG Alta bietet Audio in Profiqualität zu
einem erschwinglichen Preis mit Lösungen zur Abnahme fast
jeglicher Schallquelle, einschließlich Sprache/Gesang, akustische
Instrumente, Schlagzeug und verstärkte Elektroinstrumente. PG
Alta Mikrofone eignen sich für Live- und Studioanwendungen, sind
für lange Haltbarkeit konstruiert und erfüllen dieselben strengen
Qualitätsprüfnormen, durch die sich alle Shure-Produkte als
vertrauenswürdig und zuverlässig auszeichnen.

Allgemeine Regeln für den Gebrauch

• Keinen Teil des Mikrofongrills mit der Hand verdecken, da die
Leistung des Mikrofons dadurch beeinträchtigt wird.

• Das Mikrofon auf die gewünschte Schallquelle (z. B. den
Sprecher, Sänger oder das Instrument) und weg von
unerwünschten Schallquellen richten.

• Das Mikrofon so nahe wie möglich an der gewünschten
Schallquelle platzieren.

• Das Mikrofon sehr nahe platzieren, um eine zusätzliche
Bassanhebung zu erzielen.

• Nur ein Mikrofon zum Abnehmen einer einzelnen Schallquelle
verwenden.

• Um eine bessere Rückkopplungssicherheit zu erzielen,
weniger Mikrofone verwenden.

• Den Abstand zwischen Mikrofonen mindestens dreimal so
groß wie den Abstand des Mikrofons zu der Schallquelle halten
(Regel „Drei zu Eins“).

• Mikrofone möglichst weit weg von akustischen
Reflexionsflächen platzieren.

• Bei Einsatz des Mikrofons im Freien einen Windschutz
anbringen.

• Das Mikrofon möglichst ruhig in der Hand halten, um
mechanische Störgeräusche und Vibrationen zu minimieren.

Nahbesprechungseffekt

Richtmikrofone verstärken bei Annäherung des Mikrofons an
die Klangquelle tiefe Frequenzen mehr. Diese Eigenschaft wird
als Nahbesprechungseffekt bezeichnet und kann zum Erzeugen
eines wärmeren, kräftigeren Klangs verwendet werden.

Vermeiden der Abnahme
unerwünschter Schallquellen

Das Mikrofon so platzieren, dass unerwünschte Schallquellen,
wie z. B. Monitore und Lautsprecher, direkt hinter dem Mikrofon
angeordnet sind. Zur Minimierung des Rückkopplungseffekts und
zur maximalen Unterdrückung unerwünschter Geräusche die
Mikrofonplatzierung vor einem Auftritt immer prüfen.

Empfohlene Aufstellung der Lautsprecher für Mikrofone mit

nierenförmiger Richtcharakteristik

Verwendung und Platzierung

In der folgenden Tabelle werden die gebräuchlichsten
Anwendungen und Mikrofonierungsarten aufgeführt. Dabei
ist zu berücksichtigen, dass Mikrofonierung im Grunde
„Geschmackssache“ ist — von der „einzig richtigen“
Mikrofonstellung kann keine Rede sein.

Verwendungszweck Empfohlene

Gitarren- und
Bassverstärker

Snaredrum 2,5 bis 7,5 cm über

Mikrofonplatzierung

2,5 cm Abstand
vom Lautsprecher,
axial zur Mitte des
Lautsprechertrichters.

2,5 cm Abstand
vom Lautsprecher,
am Rand des
Lautsprechers.

60 m bis 90 cm
Abstand vom
Lautsprecher, axial
zum Lautsprecher.

dem Rand des
oberen Trommelfells.
Mikrofon auf
Schlagfell richten.

Klangqualität

Impulsiver
Klang;
angehobene
Tiefen.

Impulsiver
Klang,
angehobene
Höhen.

Weicher Klang;
verringerter
Bass.

Stärkster
„Knallklang“ vom
Aufschlag des
Trommelstocks.

Vor jeder Verwendung sicherstellen, dass der Korb fest
am Mikrofon angebracht ist, da er durch Vibrationen und
versehentliche Schläge durch Trommelstöcke gelöst werden
kann, was zu einem Signalverlust führt.

7

Optionales Zubehör und

20

Hz

1000 Hz

Ersatzteile

Schwenkbarer Mikrofonstativhalter A25D
5/8 Zoll zu 3/8 Zoll Gewindeadapter 31A1856
7,6-m-Kabel (XLR-XLR) C25J
Grill RPMP57G

Zulassungen

Dieses Produkt entspricht den Grundanforderungen aller
relevanten Richtlinien der Europäischen Union und ist zur
CE-Kennzeichnung berechtigt.

Die CE-Übereinstimmungserklärung ist erhältlich bei: www.
shure.com/europe/compliance

Bevollmächtigter Vertreter in Europa:
Shure Europe GmbH
Zentrale für Europa, Nahost und Afrika
Abteilung: EMEA-Approval
Jakob-Dieffenbacher-Str. 12
75031 Eppingen, Deutschland
Telefon: [phone]
Telefax: [phone]
E-Mail: [e-mail]

Technische Daten

Typ

Dynamisch (Tauchspule)

Frequenzgang

50 bis 15,000 Hz

Richtcharakteristik

Niere

Ausgangsimpedanz

150 Ω

Empfindlichkeit

bei 1 kHz, Leerlaufspannung

-56,5 dBV/Pa¹ (1,5 mV)

Polarität

Positiver Druck an der Membran erzeugt positive Spannung an Pin 2
in Bezug auf Pin 3.

Gewicht

280 g (9,88g)

Stecker

Dreipoliger (XLR) Profi-Audiostecker

Temperaturbereich

Betriebstemperatur -20° bis 165°F (-29° bis 74°C)

Relative Feuchtigkeit 0 bis 95%

1 Pa=94 dB SPL

15

0,6 m (2 ft.) from sound source

10

5

0

-5

dB

-10

-15

-20

-25

-30
20 100 1k 10k 20k

Typischer Frequenzgang

Typische Richtcharakteristik

8

PGA57

MONITOR

MEGAFONIA ALTAVOZ

Micrófonos PG Alta

Le felicitamos por su compra de un micrófono serie PG Alta de
Shure. Los micrófonos de la serie PG Alta entregan audio de
calidad profesional a un precio económico, con soluciones para
captar casi cualquier fuente sonora, incluyendo voz, instrumentos
acústicos, tambores e instrumentos eléctricos amplificados.
Adecuado para uso en vivo y en estudios, los micrófonos PG Alta
están fabricados para perdurar, y satisfacen las mismas normas
rigurosas de calidad que hacen que todos los productos Shure
sean dignos de confianza y duraderos.

Reglas generales de uso

• No cubra parte alguna de la rejilla del micrófono con la mano,
ya que esto tiene un efecto adverso sobre el rendimiento del
micrófono.

• Oriente el micrófono hacia la fuente sonora deseada (tal como
un orador, cantante o instrumento) y aléjelo de las fuentes no
deseadas.

• Coloque el micrófono lo más cerca posible a la fuente sonora
deseada.

• Acérquese al micrófono para obtener mayor respuesta de
frecuencias bajas.

• Utilice sólo un micrófono para captar una sola fuente sonora.

• Para una mejor ganancia antes de la realimentación, use
menos micrófonos.

• La distancia entre un micrófono y otro deberá ser al menos
tres veces la distancia de cada micrófono a su fuente (regla de
"tres a uno").

• Aleje los micrófonos lo más posible de las superficies
reflectoras.

• Instale un paravientos si se usa el micrófono a la intemperie.

• Evite el manejo excesivo para reducir la captación de ruidos
mecánicos y vibraciones.

Efecto de proximidad

Los micrófonos direccionales aumentan progresivamente las
frecuencias bajas a medida que el micrófono se coloca más
cerca a la fuente. Este fenómeno, conocido como el efecto de
proximidad, puede usarse para crear un sonido más cálido y
fuerte.

Cómo evitar la captación de fuentes
sonoras no deseadas

Coloque el micrófono de forma que las fuentes sonoras no
deseadas, tales como los monitores y altavoces, se encuentren a
estos ángulos, no directamente detrás del micrófono. Para reducir
al mínimo la realimentación de sonido y asegurar el rechazo
óptimo a los sonidos no deseados, siempre pruebe la colocación
de los micrófonos antes de una presentación.

Ubicaciones recomendadas para altavoces con micrófonos

de cardioide

Usos y colocación

La tabla dada a continuación indica los usos y colocaciones más
comúnmente empleados. Recuerde que la técnica de uso de los
micrófonos es en gran parte cuestión de gusto personal; no existe
una posición de micrófono que sea la "correcta".

Uso COLOCACION

Amplificadores
de guitarra y
bajo

Caja 2,5 a 7,5 cm (1 a 3

SUGERIDA DEL
MICROFONO

A 2,5 cm (1 pulg) del
altavoz, sobre el eje
del cono del altavoz.

A 2,5 cm (1 pulg)
del altavoz, sobre el
borde del cono del
altavoz.

De 60 a 90 cm (2 a
3 pies) detrás del
altavoz y sobre el eje
del cono del altavoz.

pulg) sobre el aro
del parche superior
del tambor. Apunte
el micrófono hacia el
parche superior.

Calidad del tono

Respuesta más
fuerte; frecuencias
bajas enfatizadas.

Respuesta rápida;
sonido con más
frecuencias altas.

Respuesta más
suave; reducción
de las frecuencias
bajas.

Mayor captación
del chasquido del
impacto de los
palillos.

Antes de utilizar el micrófono, verifique que su rejilla esté fijada
ajustadamente, puesto que las vibraciones y golpes accidentales
con los palillos podrían soltarla, lo cual causaría la pérdida de
señal.

9

Accesorios opcionales y piezas de

20

Hz

1000 Hz

repuesto

Adaptador giratorio para pedestal A25D
Adaptador roscado de 5/8 a 3/8 pulg 31A1856
Cable de 7,6 m (25 pies) (XLR-XLR) C25J
Rejilla RPMP57G

Certificaciones

Este producto cumple los requisitos esenciales de las
directrices europeas pertinentes y califica para llevar el
distintivo CE.

La declaración de homologación de CE se puede obtener en:
www.shure.com/europe/compliance

Representante europeo autorizado:
Shure Europe GmbH
Casa matriz en Europa, Medio Oriente y Africa
Departamento: Aprobación para región de EMEA
Jakob-Dieffenbacher-Str. 12
75031 Eppingen, Alemania
Teléfono: 49-7262-92 49 0
Fax: [phone]
Correo electrónico: [e-mail]

Especificaciones

Tipo

Dinámico (bobina móvil)

Respuesta de frecuencia

50 a 15,000 Hz

Patrón polar

Cardioide

Impedancia de salida

150 Ω

Sensibilidad

a 1 kHz, voltaje con circuito abierto

-56,5 dBV/Pa¹ (1,5 mV)

Polaridad

Una presión positiva en el diafragma del micrófono produce un voltaje
positivo en la clavija 2 con respecto a la clavija 3

Peso

280 g (9,88oz)

Conector

Conector de audio de tres clavijas profesional (tipo XLR), macho

Condiciones ambientales

Humedad relativa 0 a 95%

1 Pa=94 dB SPL

Temperatura de
funcionamiento

-20° a 165°F (-29° a 74°C)

15

0,6 m (2 ft.) from sound source

10

5

0

-5

dB

-10

-15

-20

-25

-30
20 100 1k 10k 20k

Respuesta de frecuencia típica

Patrón polar de captación típico

10

PGA57

MONITOR

ALTOPARLANTE DIFFUSORE

Microfoni PG Alta

Congratulazioni per l'acquisto di un nuovo microfono Shure PG
Alta. La serie PG Alta offre un audio di qualità professionale a
un prezzo conveniente, con soluzioni studiate per riprendere
praticamente qualsiasi sorgente, inclusi voce, strumenti
acustici, batterie e strumenti elettrici amplificati. Adatti per
applicazioni live e in studio, i microfoni PG Alta sono realizzati
in modo da garantirne una lunga durata e soddisfano gli stessi
rigorosi standard di qualità che rendono tutti i prodotti Shure
estremamente affidabili.

Regole generali per l'uso

• Non coprite nessuna parte della griglia del microfono con la
mano, per non comprometterne le prestazioni.

• Rivolgete il microfono verso la sorgente sonora desiderata
(ad esempio, oratore, cantante o strumento) e lontano dalle
sorgenti indesiderate.

• Posizionate il microfono quanto più vicino possibile alla
sorgente sonora da riprendere.

• Per ottenere un guadagno migliore prima del feedback, usate il
minimo numero di microfoni.

• Usate un solo microfono per ciascuna sorgente sonora.

• Per ottenere un guadagno migliore a monte della retroazione,
usate un numero inferiore di microfoni.

• Mantenete la distanza tra i microfoni uguale ad almeno tre
volte quella fra ciascun microfono e la relativa sorgente
("regola del 3:1").

• Tenete i microfoni quanto più lontano possibile da superfici
riflettenti.

• Se usate il microfono all'aperto, usate un antivento.

• Cercate di spostare il microfono quanto meno possibile, per
ridurre al minimo la ripresa di vibrazioni e rumori meccanici.

Effetto di prossimità

I microfoni direzionali incrementano progressivamente la
risposta a bassa frequenza man mano che vengono avvicinati
alla sorgente sonora. Questo fenomeno, noto come effetto di
prossimità, può essere utilizzato per creare un suono più caldo e
potente.

Come evitare la ripresa di sorgenti
sonore indesiderate

Posizionate il microfono in modo tale che eventuali sorgenti
sonore indesiderate, quali monitor ed altoparlanti, si trovino
direttamente dietro di esso. Per ridurre al minimo il feedback e
garantire la perfetta reiezione dei suoni indesiderati, verificate
il comportamento del microfono nella posizione prescelta prima
dello spettacolo.

Posizioni consigliate degli altoparlanti per i microfoni

cardioide

Applicazioni e collocazione

La seguente tabella riporta le più comuni applicazioni e tecniche
di posizionamento. Tenete presente che non esiste un metodo
"giusto" per disporre i microfoni; la loro collocazione dipende
soprattutto dalle preferenze personali.

Applicazione Posizione suggerita

Amplificatori per
chitarre e bassi

Rullante Da 2,5 a 7,5 cm

per il microfono

A 2,5 cm
dall'altoparlante, in
asse con il centro del
cono dell'altoparlante
stesso.

A 2,5 cm
dall'altoparlante,
sul bordo del cono
dell'altoparlante
stesso.

A 60-90 cm
dall'altoparlante,
in asse con il cono
dell'altoparlante
stesso.

sopra il bordo della
pelle superiore,
orientandolo verso di
essa.

Qualità del suono

Attacco forte;
enfasi dei toni
bassi.

Attacco forte;
suono a frequenza
più alta.

Attacco più
morbido; toni bassi
ridotti.

Principalmente
schioccante, a
causa dell'impatto
delle bacchette.

prima di ogni utilizzo, verificate che la griglia sia fissata
saldamente al microfono per evitare la perdita di segnale dovuta a
vibrazioni ed urti accidentali con le bacchette.

11

Accessori opzionali e ricambi

20

Hz

1000 Hz

Specifiche tecniche

Adattatore per sostegno girevole A25D
Adattatore con filettatura da 5/8 a 3/8 di

31A1856

pollice
Cavo da 7,6 m (XLR-XLR) C25J
Griglia RPMP57G

Omologazioni

Questo prodotto è conforme ai requisiti essenziali
specificati nelle direttive pertinenti dell'Unione europea ed è
contrassegnabile con la marcatura CE.

La Dichiarazione di conformità CE può essere ottenuta da:
www.shure.com/europe/compliance

Rappresentante europeo autorizzato:
Shure Europe GmbH
Sede per Europa, Medio Oriente e Africa
Department: EMEA Approval
Jakob-Dieffenbacher-Str. 12
75031 Eppingen, Germania
Telefono: 49-7262-92 49 0
Fax: [phone]
E-mail: [e-mail]

15

0,6 m (2 ft.) from sound source

10

5

0

-5

dB

-10

-15

-20

-25

-30
20 100 1k 10k 20k

Tipo

Dinamico (a bobina mobile)

Risposta in frequenza

50 - 15,000 Hz

Diagramma polare

Cardioide

Impedenza di uscita

150 Ω

Sensibilità

ad 1 kHz, tensione a circuito aperto

-56,5 dBV/Pa¹ (1,5 mV)

Polarità

Una pressione positiva sul diaframma produce una tensione positiva
sul piedino 2 rispetto al piedino 3.

Peso

280 g (9,88once)

Connettore

Tipo audio, professionale, a tre piedini (XLR), maschio

Specifiche ambientali

1 Pa=94 dB SPL

Temperatura di

funzionamento

Umidità relativa 0 - 95%

-20° - 165°F (-29° - 74°C)

Tipica risposta in frequenza

Diagramma polare tipico

12

PGA57

MONITOR

P.A. ALTO-FALANTE

Microfones PG Alta

Parabéns pela compra de um novo microfone da série PG Alta
Shure. A série PG Alta oferece áudio de qualidade profissional
a um preço acessível, com soluções para captar praticamente
qualquer fonte, incluindo voz, instrumentos acústicos, percussão
e instrumentos elétricos amplificados. Próprios para aplicações ao
vivo e no estúdio, os microfones PG Alta são feitos para durarem
e cumprem os mesmos padrões rigorosos do teste de qualidade
que torna todos os produtos Shure dignos de confiança.

Regras Gerais de Uso

• Não cubra nenhuma parte da grade do microfone com a mão,
uma vez que isso afeta adversamente o desempenho do
microfone.

• Aponte o microfone na direção da fonte sonora desejada
(como o locutor, cantor ou o instrumento) e afastado das
fontes indesejadas.

• Coloque o microfone o mais próximo e o mais prático possível
da fonte sonora.

• Toque próximo ao microfone para resposta do baixo extra.

• Use somente um microfone para captar uma única fonte
sonora.

• Para melhor ganho antes da realimentação, use menos
microfones.

• Mantenha a distância entre os microfones de pelo menos três
vezes a distância de cada microfone até a sua fonte ("regra
três para um").

• Coloque os microfones o mais longe possível de superfícies
reflexivas.

• Acrescente uma windscreen ao usar o microfone em
ambientes ao ar livre.

• Evite o manuseio excessivo para minimizar a captação de
ruídos mecânicos e vibração.

Efeito de Proximidade

Microfones direcionais aumentam progressivamente as
frequências graves na medida em que o microfone é posicionado
mais próximo à fonte. Esse fenômeno, conhecido como efeito
de proximidade, pode ser usado para criar um som mais grave e
potente.

Como evitar a captação de fontes
sonoras indesejadas

Coloque o microfone de modo que as fontes sonoras
indesejadas, como monitores e alto-falantes estejam diretamente
atrás dele. Para minimizar a retroalimentação e assegurar uma
ótima rejeição a sons indesejados, sempre teste a colocação do
microfone antes da atuação.

Locais Recomendados para Alto-Falantes para Microfones

Cardioides

Aplicações e Posicionamento

A tabela a seguir lista as aplicações e as técnicas de
posicionamento mais comuns. Tenha em mente que a técnica
de microfone é em grande parte uma questão de preferência
pessoal; não há uma posição "correta" para o microfone.

Aplicação Sugestão para o

Guitarras e
Amplificadores
do Baixo

Caixa 2,5 a 7,5 cm (1 a 3 pol.)

posicionamento do
Microfone

2,5 cm (1 pol.) do alto­falante, alinhado com o
centro do cone.

2,5 cm (1 pol.) do alto­falante, na extremidade
do cone.

60 a 90 cm (2 a 3 pés)
atrás do alto-falante,
alinhado com o cone.

borda superior da parte
superior do tambor.
Direcione o microfone
para a pele.

Qualidade do
Tom

Ataque forte;
baixo enfatizado.

Ataque forte;
som mais agudo.

Ataque mais
fraco; baixo
reduzido.

Mais "captação"
da baqueta.

Antes de cada uso, assegure-se de que a tela está firmemente
presa no microfone, já que a vibração e impactos acidentais das
baquetas podem soltá-lo, resultando em perda de sinal.

13

Acessórios Opcionais e Peças de

20

Hz

1000 Hz

Substituição

Adaptador de pedestal giratório A25D
Adaptador de Rosca de 5/8" a 3/8" 31A1856
Cabo de 7,6 m (25 pés) (XLR-XLR) C25J
Grade RPMP57G

Certificações

Atende a todos os requisitos essenciais das Diretivas
Europeias relevantes e pode exibir a marca CE.

A Declaração de Conformidade da CE pode ser obtida em:
www.shure.com/europe/compliance

Representante Autorizado Europeu:
Shure Europe GmbH
Headquarters Europe, Middle East & Africa
Department: EMEA Approval
Jakob-Dieffenbacher-Str. 12
75031 Impingem, Alemanha
Telefone: 49-7262-92 49 0
Fax: [phone]
E-mail: [e-mail]

Especificações

Tipo

Dinâmica (bobina móvel)

Resposta a Frequências

50 a 15,000 Hz

Padrão polar

Cardióide

Impedância de saída

150 Ω

Sensibilidade

a 1 kHz, tensão de circuito aberto

-56,5 dBV/Pa¹ (1,5 mV)

Polaridade

Pressão positiva no diafragma produz tensão positiva no pino 2 com
referência ao pino 3

Peso

280 g (9,88oz.)

Conector

Áudio profissional com três pinos (XLR), macho

Condições ambientais

Temperatura de Operação -20° a 165°F (-29° a 74°C)

Umidade relativa 0 a 95%

1 Pa=94 dB SPL

15

0,6 m (2 ft.) from sound source

10

5

0

-5

dB

-10

-15

-20

-25

-30
20 100 1k 10k 20k

Resposta de Frequência Típica

Padrão Polar Típico

14

PGA57

МОНИТОР

С УСИЛИТЕЛЕМ МОЩНОСТИ
ГРОМКОГОВОРИТЕЛЬ

Микрофоны PG Alta

Поздравляем с приобретением микрофона новой серии
Shure PG Alta. Модели серии PG Alta обеспечивают звучание
профессионального качества по доступной цене, а также
решения для захвата практически любого источника, включая
голос, акустические инструменты, барабаны и усиленное
звучание электрических инструментов. Микрофоны PG
Alta, подходящие для живого звука и студийных записей,
отличаются надежной конструкцией и отвечают тем же
строгим стандартам проверки качества, которые гарантируют
солидность и надежность всей продукцию Shure.

Общие правила использования

• Не прикрывайте никакую часть сетки микрофона рукой, так

это отрицательно скажется на его работе.

• Направляйте микрофон к выбранному источнику звука

(на оратора, певца или инструмент) и в сторону от
нежелательных источников.

• Размещайте микрофон как можно ближе к выбранному

источнику звука.

• Работайте ближе к микрофону, чтобы получить

повышенное содержание низких частот.

• Используйте только один микрофон для одного источника

звука.

• Для наилучшего усиления до возникновения обратной

связи используйте меньшее количество микрофонов.

• Расстояние между микрофонами должно быть, как

минимум, в три раза больше расстояния от каждого
микрофона до его источника звука (правило «три к
одному»).

• Располагайте микрофоны как можно дальше от

отражающих поверхностей.

• При использовании микрофона вне помещений

устанавливайте ветрозащитный экран.

• Избегайте чрезмерных манипуляций с микрофоном,

чтобы свести к минимуму влияние механического шума и
вибрации.

Эффект близости

Направленные микрофоны усиливают низкие частоты тем
больше, чем ближе микрофон к источнику звука. Это явление,
известное как эффект близости, можно использовать для
создания теплого, более мощного звука.

Как избежать приема от
нежелательных источников звука

Располагайте микрофон так, чтобы нежелательные
источники звука, например, мониторы и громкоговорители,
находились непосредственно позади микрофона. Чтобы
свести к минимуму обратную связь и обеспечить оптимальное
подавление нежелательного звука, перед выступлением
обязательно проверьте расположение микрофона.

Рекомендуемое расположение громкоговорителей для

кардиоидных микрофонов

Применения и размещение

В следующей таблице приведены наиболее
распространенные области применения и рекомендации
по расположению микрофона. Имейте в виду, что метод
работы с микрофонами во многом является делом вкуса;
не существует единственно «правильного» расположения
микрофонов.

Назначение Рекомендуемое

Усилители гитар
и бас-гитар

Малый барабан 2,5–7,5 см над

расположение
микрофона

2,5 см от динамика,
на одной оси с
центром диффузора.

2,5 см от динамика,
на кромке
диффузора.

60–90 см от
динамика, на одной
оси с центром
диффузора.

ободом верхней
головки барабана.
Направьте
микрофон на
головку барабана.

Тембр

Резкая атака;
подчеркнутые
низкие частоты.

Резкая
атака; более
высокочастотный
звук.

Более мягкая
атака; с
пониженным
содержанием
низких частот.

Максимум
«щелчка» от
барабанной
палочки.

Перед каждым использованием убедитесь, что сетка
надежно закреплена на микрофоне, поскольку крепление
может быть ослаблено в результате вибрации и случайных
ударов барабанными палочками, что приведет к потере
сигнала.

15

Дополнительные принадлежности

20

Hz

1000 Hz

и сменные детали

Шарнирный адаптер для стойки A25D

Резьбовой переходник 5/8 на 3/8

31A1856

дюйма

Кабель 7,6 м (25 футов) (разъемы

C25J

XLR–XLR)
Сетка RPMP57G

Сертификация

Это изделие удовлетворяет существенным требованиям
всех соответствующих директив ЕС и имеет разрешение
на маркировку CE.

Декларацию соответствия CE можно получить по
следующему адресу: www.shure.com/europe/compliance

Уполномоченный европейский представитель:

Shure Europe GmbH
Headquarters Europe, Middle East & Africa
Department: EMEA Approval
Jakob-Dieffenbacher-Str. 12
75031 Eppingen, Germany

Телефон: [phone]
Факс: [phone]
Эл. почта: [e-mail]

Технические характеристики

Тип

Динамический (с подвижной катушкой)

Амплитудно-частотная характеристика

50 до 15,000 Гц

Диаграмма направленности

Кардиоидная

Выходной импеданс

150 Ом

Чувствительность

при 1 кГц, напряжение разомкнутой цепи

-56,5 дБВ/Па¹ (1,5 мВ)

Полярность

Положительное давление на мембрану создает положительное
напряжение на контакте 2 относительно контакта 3

Масса

280 г (9,88унций)

Разъем

Трехконтактный штекерный для профессиональной
аудиоаппаратуры (XLR)

Внешние условия

Рабочая температура -20° до 165°F (-29° до 74°C)

1 Pa=94 dB SPL

Относительная

влажность

0 до 95%

15

0,6 m (2 ft.) from sound source

10

5

0

-5

dB

-10

-15

-20

-25

-30
20 100 1k 10k 20k

Типичная частотная характеристика

Типичная полярная диаграмма

16

PGA57

モニター

P.A.スピーカー

PG Altaマイクロホン

新しいシリーズのShure PG Altaマイクロホンをお買い上げいた
だき、誠にありがとうございます。PG Altaシリーズはお手頃な
価格でありながら、声、音響機器、ドラム、そして電気アンプを
含む、ほぼすべての音源を捉えながら、プロ品質の音声をお届け
します。ライブおよびスタジオ用途に最適なPG Altaマイクロホ
ンは、長持ちするよう、またすべてのShure製品に求められてい
るのと同じ厳しい品質検査基準を満たし、信頼かつ信用できるも
のとなるように設計されています。

使用時の原則

• マイクロホンの性能に悪影響を及ぼすので、マイクロホングリ

ルは、たとえ部分的であっても手で覆わない。

• マイクロホンを必要な音源（話し手、歌手まはた楽器など）に

向け、不要な音源からは離します。

• マイクロホンを音源のできるだけ近くに配置する。

• より多くの低域を得るためには、マイクロホンを近づけて使

用する。

• ピックアップする音源1つに対してマイクロホン1本のみを使

用する。

• さらに広いフィードバックマージンを得るには、マイクロホン

の数を減らす。

• マイクロホン間の距離を、各マイクロホンから音源までの距離

の3倍に保ちます（「3対1ルール」）。

• マイクロホンは反射面からできるだけ離して設置する。

• マイクロホンを屋外で使用する際はウィンドスクリーンを装

着します。

• 必要以上のハンドリングを避けて、メカニカルノイズや振動

を防止します。

近接効果

指向性マイクロホンは、音源に近づければ近づけるほど、低域周
波数が強まります。 近接効果というこの現象は、よりパワフルで
暖かみのある音を生み出すために使用できます。

不要な音源の排除

モニターやスピーカーなどの不要な音源がマイクロホンの真後に
くるようにマイクロホンを設置してください。フィードバックを
抑えて不要な音源を最大限に抑制するため、パフォーマンスの前
にマイクロホン配置のテストを必ず実行してください。

カーディオイドマイクロホン向けスピーカーの推奨配置

用途及び取り付け方法

一般的な用途と配置方法が以下の表に記載されています。マイク
ロホンテクニックは個人の好みに大きく依存しており、｢正しい｣
マイクロホンの位置があるわけではないということを知っておい
てください。

用途 マイクロホンの推

ギターおよび
ベースアンプ

スネアドラム ドラムのトップヘッ

奨配置

スピーカーから2.5
cm離し、スピーカー
コーンの中心軸上に
配置します。

スピーカーから2.5
cm離し、スピーカー
コーンのエッジに配
置します。

スピーカーから60 ～
90 cm (2 ～ 3 フィー
ト) 離し、スピーカー
コーンの中心軸上に
配置します。

ドのリムから2.5～7.5
cm上に配置します。
マイクをドラムヘッ
ドに向ける。

音質

シャープなアタック
音。強調された低
音域。

シャープなアタック
音。より高帯域の
音質。

ソフトなアタック
音。抑えた低音。

多くのドラムステ
ィックの｢スナッ
プ｣音。

使用の前には必ず、グリルがマイクロホンにしっかりと固定され
ていることを確認してください。しっかり固定されていないと、
振動やドラムスティックで誤って叩いてしまった場合にカプセル
が緩み、信号が出なくなることがあります。

17

オプションの付属品及び交換パーツ

20

Hz

1000 Hz

仕様

スイベルスタンドアダプター A25D
5/8”－ 3/8”ネジアダプター 31A1856

7.6 mケーブル（XLR-XLR） C25J
グリル RPMP57G

認証

本製品は、関連するすべての欧州指令の基本的要件を満た
し、CEマークに適合しています。

CE適合宣言書は以下より入手可能です:www.shure.com/

europe/compliance

ヨーロッパ認可代理店:

Shure Europe GmbH

ヨーロッパ、中東、アフリカ地区本部：
部門:EMEA承認

Jakob-Dieffenbacher-Str. 12
75031 Eppingen, Germany
Tel: [phone]
Fax: [phone]

Eメール： [e-mail]

15

0,6 m (2 ft.) from sound source

10

5

0

-5

dB

-10

-15

-20

-25

-30
20 100 1k 10k 20k

タイプ

ダイナミック型（ムービングコイル方式）

周波数特性

50 ～ 15,000 Hz

指向特性

カーディオイド

出力インピーダンス

150 Ω

感度

@1 kHz, 開回路電圧

-56.5 dBV/Pa¹ (1.5 mV)

極性

ダイヤフラムへの正の圧力により、3番ピンに対して2番ピンに正電
圧が生成される

質量

280 g (9.88オンス)

コネクター

プロオーディオ用3ピン (XLR)、オス

環境条件

使用温度範囲 -20° ～ 165°F (-29° ～ 74°C)

相対湿度 0 ～ 95%

1 Pa=94 dB SPL

標準周波数特性

標準指向特性

18

PGA57

모니터

P.A. 라우드스피커

PG Alta 마이크

새로운 Shure PG Alta 시리즈 마이크를 구입해 주셔서 감사합니다.
PG Alta 시리즈는 전문가 수준의 고품질 사운드를 합리적인
가격으로 제공하며 음성, 어쿠스틱 악기, 드럼 및 앰프를 사용하는
전자 악기 등 대부분의 음원을 담을 수 있는 훌륭한 솔루션입니다.
라이브 무대나 스튜디오에서 모두 사용할 수 있는 PG Alta
마이크는 견고하게 제작되어, 다른 모든 Shure 제품과 마찬가지로
제품을 신뢰할 수 있는 엄격한 품질 테스트 기준을 충족합니다.

일반 사용 규칙

• 마이크 그릴의 어떤 부분도 손으로 덮지 마십시오, 그렇게 하면

마이크 성능에 역효과를 가져옵니다.

• 마이크 방향은 원하는 음원 (말하는 사람, 노래하는 사람, 또는

악기) 쪽으로 향하게 하고 원하지 않는 음원에서는 떨어지게
합니다.

• 마이크를 원하는 음원 쪽으로 가능한 한 가깝게 놓습니다.

• 풍성한 베이스 응답을 위해 마이크에 가깝게 놓습니다.

• 오직 하나의 마이크만 사용하여 싱글 음원을 픽업 합니다.

• 더 나은 피드백 이전 게인을 위해서는 적은 수의 마이크를

사용하십시오.

• 마이크 사이의 거리는 음원으로부터의 각 마이크 거리의 최소 3

배가 되도록 하십시오 ("3 대 1 법칙").

• 마이크를 가능한 한 반사면으로부터 멀리 떨어뜨려 놓으십시오.

• 마이크를 야외에서 사용할 때는 윈드스크린을 추가하십시오.

• 마찰 노이즈와 진동의 픽업을 최소화하기 위해 과도한 취급을

하지 마십시오.

근접 효과

지향성 마이크는 음원에 근접하여 설치됨에 따라 저 주파수 대역을
점진적으로 증대시킵니다. 근접 효과라고 알려진 이 현상은 더
부드럽고 보다 강력한 사운드를 만들기 위해 사용될 수 있습니다.

원하지 않는 음원 픽업 피하기

마이크를 모니터 및 라우드스피커와 같은 원하지 않는 음원의 바로
뒤에 배치하십시오. 피드백을 최소화하고 원하지 않는 사운드의
차단을 최적화하기 위해서, 항상 사용 전에 마이크 배치를
테스트하십시오.

단일지향성 마이크를 위한 라우드스피커 위치 추천

적용 및 배치

다음 테이블은 가장 많이 사용되는 적용 예와 배치 기법입니다.
마이크 테크닉은 일반적으로 개인 취향에 따라 다를 수 있습니다;
마이크 위치에 대한 "정답"은 없습니다.

적용 마이크 배치 제안 음질

기타 및
베이스 앰프

스네어 드럼 드럼 상단 헤드의 림

스피커에서

2.5cm(1in.), 스피커
콘의 중심축 정면.

스피커에서

2.5cm(1in.), 스피커
콘의 가장자리.

스피커 뒤쪽에서

60 ~ 90cm(2 ~ 3ft.),

스피커 콘 중심축
정면.

위로 2.5 ~ 7.5cm(1
~ 3in.). 마이크는
드럼 헤드를
향하도록 설치.

날카로운 어택; 저역대
강조.

날카로운 어택; 더 높은
주파수 사운드.

부드러운 어택; 저역대
감소.

사용하기 전, 그릴이
마이크에.

사용하기 전, 그릴이 마이크에 단단하게 고정되어 있는지
확인하십시오. 진동 및 드럼스틱때문에 느슨해져서 신호가 끊길
수도 있습니다.

19

액세서리 선택 사양과 교체 부품

20

Hz

1000 Hz

사양

스위블 스탠드 어댑터 A25D
5/8” 에서 3/8” 스레드 어댑터 31A1856

7.6 m (25 ft.) 케이블 (XLR-XLR) C25J
그릴 RPMP57G

인증

이 제품은 관련된 모든 유럽 지침의 필수 요건을 충족하며 CE
마크를 사용할 자격이 있습니다.

CE 적합성 선언은 다음 사이트에서 확인할 수 있습니다: www.

shure.com/europe/compliance

공인 유럽 대리점:

Shure Europe GmbH

유럽, 중동 및 아프리카 본부
부서: EMEA 승인

Jakob-Dieffenbacher-Str. 12
75031 Eppingen, Germany

전화: 49-7262-92 49 0
팩스: 49-7262-92 49 11 4
이메일: [e-mail]

15

0,6 m (2 ft.) from sound source

10

5

0

-5

dB

-10

-15

-20

-25

-30
20 100 1k 10k 20k

형식

다이나믹 (무빙 코일)

주파수 응답

50 ~ 15,000 Hz

극성 패턴

카디오이드

출력 임피던스

150 Ω

감도

1 kHz에서, 개방 회로 전압

-56.5 dBV/Pa¹ (1.5 mV)

극성

다이어프램 상의 양압은 핀 2에서 핀 3 대비 양전압을 생성합니다.

무게

280 g (9.88oz.)

커넥터

3핀 프로페셔널 오디오 (XLR), 수(♂)

동작 환경 조건

작동 온도 -20° ~ 165°F (-29° ~ 74°C)

상대 습도 0 ~ 95%

1 Pa=94 dB SPL

주파수 응답

극성 패턴

20

PGA57

监听器

功放扬声器

PG Alta 话筒

感谢购买新款 Shure PG Alta 系列话筒。PG Alta 系列以承受得起
的价格实现专业品质的音频，还有用于捕获几乎任何音源的解决方
案，包括嗓音、声学乐器声、鼓声和增强电子乐器声等。PG Alta
话筒经久耐用，并符合使得 Shure 产品值得信赖和可靠的同一严格
质量检验标准，适用于现场和录音室应用。

一般使用规则

• 切勿用手遮盖住话筒滤网的任何部位，因为这会影响话筒性能。

• 将话筒对准要录制的声源（例如谈话者、唱歌者或乐器），远

离其他声源。

• 尽可能在靠近要录制声源的位置摆放话筒。

• 如果想获得更多的低频响应，可将话筒进一步靠近音源。

• 只使用一个话筒来拾取单个声源。

• 如果要获得更好的反馈前增益，应使用更少的话筒。

• 应让话筒之间的距离至少保持三倍于每个话筒与其声源之间的距

离（3:1 规则）。

• 将话筒放置在尽可能远离反射表面的位置。

• 在户外使用话筒时，应添加一个防风罩。

• 避免过多触摸，拾取机械和震动的噪声降低到最小水平。

近讲效应

随着话筒逐渐接近音源，具有指向性拾音模式的话筒的低音频率将
不断增强 。 这种现象称为近讲效应，可利用它获得更为温暖、更
为强劲的音响效果。

避免不必要的音源拾取

调节话筒位置，让监听器和扬声器等不必要的音源位于话筒的正后
方。为将反馈降低到最小水平，并确保对不必要声音产生最佳抑制
效果，应在演出前测试话筒的放置位置。

适用于心形话筒的扬声器推荐位置

应用与放置

下面的表格列出了最常见的应用场合和放置技巧。您应注意，话筒
的使用技巧与个人的品味和喜好相关，没有一个绝对“正确”的话筒
放置位置。

应用场合 建议的话筒放置位置音质

吉他/电贝司音箱与扬声器中心的距

离为 2.5 厘米（1
英寸），在话筒轴
线上扬声器锥盆范
围内。

与扬声器的距离
为 2.5 厘米（1 英
寸），在扬声器锥
盆边缘。

与扬声器的距离为
60 至 90 厘米（2
至 3 英尺），在话
筒轴线上扬声器锥
盆范围内。

小军鼓 距顶面鼓皮边缘上

方 2.5 至 7.5 厘米
（1 至 3 英寸）。
话筒对准鼓皮。

音头锐利；低频突出。

音头锐利；中高频突
出。

音头柔软；低频减弱。

鼓槌“撞击”最猛烈。

在每次使用前，都应确保格栅牢靠固定在话筒上，鼓槌的振动和意
外撞击可能会使格栅松弛，导致信号丢失。

21

选配附件和替换部件

20

Hz

1000 Hz

规格

旋转底座转接器 A25D
5/8 英寸至 3/8 英寸螺纹转接器 31A1856

7.6 米（25 英尺）电缆 (XLR-XLR) C25J
网罩 RPMP57G

认证

本产品符合所有相关欧盟法规的基本要求，并且允许使用 CE
标志。

可从以下地址获得“CE 符合性声明”：www.shure.com/europe/

compliance

授权的欧洲代表：

Shure Europe GmbH

欧洲、中东、非洲总部
部门：欧洲、中东、非洲批准部

Jakob-Dieffenbacher-Str.12
75031 Eppingen, Germany

电话：49-7262-92 49 0
传真：49-7262-92 49 11 4
电子邮件：[e-mail]

15

0,6 m (2 ft.) from sound source

10

5

0

-5

dB

-10

-15

-20

-25

-30
20 100 1k 10k 20k

典型频率响应

类型

动圈

频率响应

50 到 15,000 赫兹

指向性形状

心形指向性

输出阻抗

150 Ω

灵敏度

1 千赫下, 开路电压

-56.5 分贝伏/帕¹ (1.5 毫伏)

极性

震膜上的正压力能够在针脚 2 上产生相对针脚 3 的正电压

重量

280 克 (9.88盎司)

接头插头

三针脚专业音频 (XLR)，插头

环境条件

操作温度 -20° 到 165°F (-29° 到 74°C)

相对湿度 0 到 95%

1 Pa=94 dB SPL

典型指向性图样

22

PGA57

MONITOR

P.A. LOUDSPEAKER

Mikrofon PG Alta

Selamat atas pembelian mikrofon seri PG Alta Shure baru Anda.
Seri PG Alta menghadirkan audio kualitas profesional dengan
harga terjangkau, hadir dengan solusi untuk menangkap hampir
semua sumber, termasuk suara, instrumen akustik, drum, dan
instrumen listrik dengan amplifier. Cocok untuk aplikasi langsung
dan studio, mikrofon PG Alta dibuat agar tahan dan memenuhi
standar uji kualitas yang sama ketatnya sehingga semua produk
Shure andal dan tepercaya.

Aturan Umum Penggunaan

• Jangan tutup sebagian kisi-kisi mikrofon ini dengan tangan
Anda, karena ini akan memberikan pengaruh buruk terhadap
kinerja mikrofon.

• Arahkan mikrofon pada sumber suara yang diinginkan (seperti
pembicara, penyanyi atau instrumen) jauh dari sumber yang
tidak diinginkan.

• Letakkan mikrofon sedekat mungkin dengan sumber suara
yang diinginkan.

• Bekerjalah dekat dengan mikrofon untuk respon bass ekstra.

• Gunakan satu mikrofon untuk menangkap sumber suara
tunggal.

• Untuk hasil yang lebih baik sebelum feedback, gunakan sedikit
mikrofon.

• Pertahankan jarak antara mikrofon paling tidak tiga kali jarak
dari setiap mikrofon ke sumbernya (“aturan tiga ke satu”).

• Letakkan mikrofon sejauh mungkin dari permukaan yang
memantul.

• Tambahkan tameng angin udara jika menggunakan mikrofon di
tempat terbuka.

• Hindari penanganan yang berlebihan untuk meminimalkan
penangkap suara bising dan getaran mekanis.

Efek Jarak Dekat

Mikrofon arah mendorong frekuensi bass secara progresif ketika
mikrofon diletakkan pada jarak yang dekat dengan sumber.
Fenomena ini, yang dikenal sebagai efek jarak dekat, bisa
digunakan untuk menghasilkan suara yang lebih lembut dan
dahsyat.

Hindari Penangkap Suara dari
Sumber yang Tidak Diinginkan

Letakkan mikrofon agar sumber suara yang tidak diinginkan,
seperti monitor dan pengeras suara, langsung di belakangnya.
Untuk meminimalkan feedback dan menjamin tolakan optimum
suara yang tidak diinginkan, selalu tes penempatan mikrofon
sebelum tampil.

Rekomendasi Lokasi Pengeras Suara untuk Mikrofon

Kardioid

Pemakaian dan Penempatan

Tabel berikut mencantumkan pemakaian yang paling lazim dan
tehnik penempatan. Teknik mikrofon umumnya lebih pada selera
pribadi; tidak ada satupun posisi mikrofon yang "tepat".

Aplikasi Anjuran Penempatan

Amplifier Gitar &
Bass

Snare Drum
(Drum Senar)

Mikrofon

2,5 cm (1 inci) dari
speaker, pada sumbu
tengah kerucut speaker.

2,5 cm (1 inci) dari
speaker, di tepi kerucut
speaker.

60 - 90 cm (2 - 3 kaki)
belakang speaker, pada
sumbu kerucut speaker.

2,5 - 7,5 cm (1 - 3
inci) di atas lingkaran
permukaan kepala
drum. Mengarahkan
mikrofon ke kepala
drum.

Kualitas Nada

Nada yang
tepat;
menonjolkan
bass.

Nada yang
tepat; suara
dengan
frekuensi yang
lebih tinggi.

Nada lebih
lembut: bass
pereduksi.

"Bunyi" yang
sangat keras
dari tongkat
drum.

Sebelum digunakan, pastikan kisi-kisi terlindung rapat pada
mikrofon, karena getaran dan gerakan tidak sengaja yang
mengenai tongkat drum bisa melonggarkannya, sehingga
menyebabkan kehilangan sinyal.

23

Aksesori dan Suku Cadang

20

Hz

1000 Hz

Pengganti Opsional

Microphone Clip for SM58, SM57,
SM87A, Beta 87A, Beta 87C and all
microphones with 3/4-inch and larger
handles

5/8" to 3/8" Thread Adapter 31A1856

7.6 m (25 ft.) Cable (XLR-XLR) C25J
Jaringan RPMP57G

A25D

Sertifikasi

Produk ini memenuhi Persyaratan Utama terhadap
semua petunjuk Eropa terkait dan memenuhi syarat untuk
penandaan CE.

Pernyataan Kesesuaian CE bisa diperoleh di: www.shure.
com/europe/compliance

Perwakilan Eropa Resmi:
Shure Europe GmbH
Markas Besar Eropa, Timur Tengah & Afrika
Bagian: Persetujuan EMEA
Jakob-Dieffenbacher-Str. 12
75031 Eppingen, Germany
Telepon: 49-7262-92 49 0
Faks: 49-7262-92 49 11 4
Email: [e-mail]

Spesifikasi

Jenis

Dinamik (kumparan penggerak)

Respon Frekuensi

50 dengan 15,000 Hz

Corak Kutub

Kardioid

Impedansi Output

150 Ω

Sensitivitas

pada 1 kHz, voltase sikrkuit terbuka

-56,5 dBV/Pa¹ (1,5 mV)

Polaritas

Tekanan positif pada diaframa menghasilkan voltase positif pada pin
2 yang berhubungan dengan pin 3

Berat

280 g (9,88oz.)

Konektor

Audio profesional tiga pin (XLR), jantan

Kondisi Lingkungan

Suhu Kerja -20° dengan 165°F (-29° dengan 74°C)

Kelembaban Relatif 0 dengan 95%

1 Pa=94 dB SPL

15

0,6 m (2 ft.) from sound source

10

5

0

-5

dB

-10

-15

-20

-25

-30
20 100 1k 10k 20k

Respons Frekuensi Khas

Corak Kutub Khas

24
