Shure PGA181 USER GUIDE
PG ALTATMSERIES
WIRED MICROPHONE
PGA181 USER GUIDE
Le Guide de l’Utilisateur Bedienungsanleitung Guia del Usuario
Guida dell’Utente Manual do Usuário
Руководство пользователя
Panduan Pengguna
© 2015 Shure Incorporated 27A27346 (Rev. 2)
PGA181
PG Alta Microphones
Congratulations on the purchase of a new Shure PG Alta series microphone. The PG Alta series delivers professional quality audio at an affordable price, with solutions for capturing nearly any source, including voice, acoustic instruments, drums, and amplified electric instruments. Suitable for live and studio applications, PG Alta microphones are built to last, and meet the same rigorous quality testing standards that make all Shure products trustworthy and reliable.
General Rules for Use
•Do not cover any part of the microphone grille with your hand, as this will adversely affect microphone performance.
•Aim the microphone toward the desired sound source (such as the talker, singer, or instrument) and away from unwanted sources.
•Place the microphone as close as practical to the desired sound source.
•Work close to the microphone for extra bass response.
•Use only one microphone to pick up a single sound source.
•For better gain before feedback, use fewer microphones.
•Keep the distance between microphones at least three times the distance from each microphone to its source (“three to one rule”).
•Place microphones as far as possible from reflective surfaces.
•Add a windscreen when using the microphone outdoors.
•Avoid excessive handling to minimize pickup of mechanical noise and vibration.
Connecting to a Mixer or Computer
Cables |
Computer |
Use only balanced (three-conductor) cables. Otherwise, the cable will not carry phantom power to the microphone. If using an adapter for 6.5mm (1/4") inputs, it must have tip-ring-sleeve (TRS) contacts.
To deliver audio directly to a computer, use a USB audio interface with an XLR microphone input that provides +48V phantom power, such as the Shure MVi.
USB
XLR

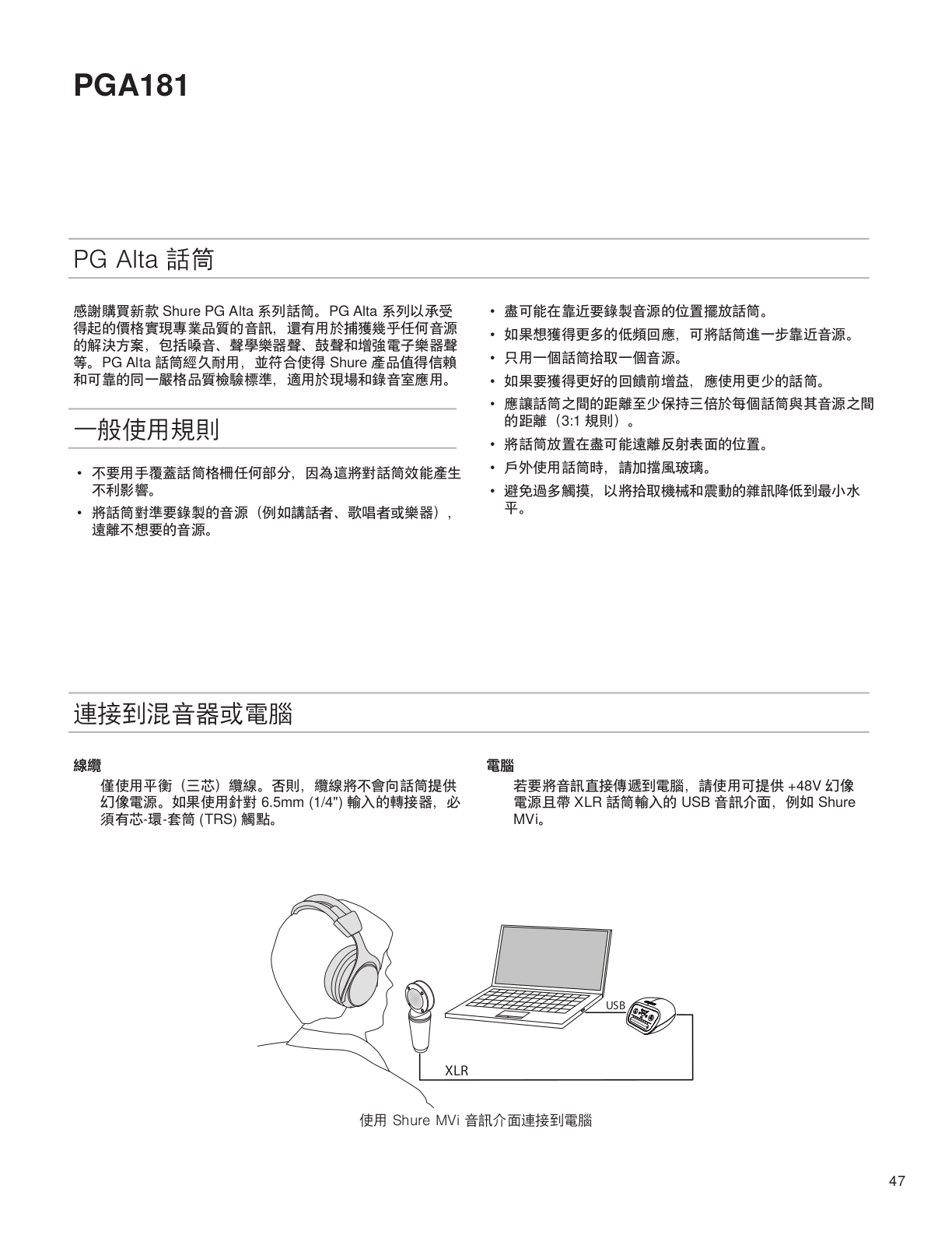

Connecting to a computer using the Shure MVi audio interface
3
Mixer
When connecting to a mixer, use only balanced, microphone-level inputs with phantom power. Most mixers have a switch for phantom power, so make sure phantom power is on for that channel.
Phantom Power
All condenser microphones require phantom power to operate. This microphone performs best with a 48 V DC supply (IEC61938), but it can operate with lower voltages.
Phantom power is provided by the mixer or audio interface that the microphone is connected to, and requires the use of a balanced microphone cable: XLR-to-XLR or XLR-to-TRS. In most cases, there is a switch or button to activate the phantom
power. See the user guide for the mixer or interface for additional information.
Positioning the Microphone
The front of the microphone is marked by several indicators: four screws around the grille, the cardioid logo, and the PGA181 model number. Position this side toward the sound source.
4
Applications
The following table provides a basic starting point for several instruments. Shure offers additional educational publications on microphone placement and recording techniques. Visit www.shure.com for more information.
Application |
Distance from source |
Tips |
|
Voice |
1-3 inches (2-8 cm) |
Use a pop filter (Shure PS-6) to prevent |
|
|
|
plosives. |
|
Acoustic guitar |
6-12 inches (15-30 cm) |
Place near the sound hole for a full sound, |
|
|
|
or near the 12th fret for a balanced, natural |
|
|
|
sound. |
|
Drums |
3-6 feet (1-2 m) |
Place in front of the drum kit to capture more |
|
|
|
of the kick drum, or as an overhead (above |
|
|
|
the kit, facing down) to capture more cymbals. |
|
|
|
Consider using additional Shure microphones |
|
|
|
placed on individual drums for more mixing |
|
|
|
flexibility and a thicker sound. |
|
Amplifiers |
1-6 inches (2-15 cm) |
Aim towards the center of the speaker for a |
|
|
|
clear, aggressive sound, or towards the edge |
|
|
|
of the speaker for a mellow sound. |
|
Strings or horns |
1-6 feet (30 cm - 2 m) |
For a single instrument, place the microphone |
|
|
|
close to the source. For a horn or string |
|
|
|
section, arrange players at an equal distance |
|
|
|
from the microphone. |
|
Full band |
3-10 feet (1-3 m) |
Face the microphone towards the group, |
|
|
|
centered between instruments. |
|
Tip: Close microphone placement results in a full sound due to the proximity effect. Placing the microphone farther from the source results in more room ambience.
Optional Accessories and Replacement Parts
7.6 m (25 ft.) Cable (XLR-XLR) |
C25J |
5/8" to 3/8" Thread Adapter |
31A1856 |
4.6 m (15 ft.) Cable (XLR-XLR) |
95D2153 |
Wireless Microphone Clip |
WA371 |
Popper Stopper® Pop Filter with Metal Gooseneck and |
PS-6 |
Microphone Stand Clamp |
|
Foam Windscreen for all larger Shure "ball-type" Microphones |
A58WS |
available in black, blue, gray, green, red and yellow |
|
5
Specifications
Type
Electret Condenser
Polar Pattern
Cardioid
Frequency Response
50 to 20,000 Hz
Output Impedance
at 1 kHz, open circuit voltage
120 Ω, actual
Sensitivity
at 1 kHz, open circuit voltage
-38 dBV/Pa [1] (12.7 mV)
Maximum SPL
1 kHz at 1% THD, 1 kΩ load
|
20 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
15 |
|
|
0,61 m (2 ft.) from sound source |
|
|
|
|
|
|
|
|
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
10 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| <![if ! IE]> <![endif]>dB |
0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
-5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
-10 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
-15 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
-20 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
-25 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
-30 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
20 |
100 |
|
|
|
|
|
|
|
|
1k |
|||||||||||
Hz
Frequency Response
138 dB SPL
Polarity
Positive pressure on diaphragm produces positive voltage on pin 2 with respect to pin 3
Connector
Three-pin professional audio (XLR), male
Weight
383 g (0.8 lbs)
Housing
Cast Zinc
Power Requirements
48 V DC phantom power (4 mA) [1] 1 Pa=94 dB SPL
10k 20k
1,000 Hz
Polar Pattern
Certifications
This product meets the Essential Requirements of all relevant European directives and is eligible for CE marking. The CE Declaration of Conformity can be obtained from: www.shure.com/europe/compliance
Authorized European representative: Shure Europe GmbH
Headquarters Europe, Middle East & Africa Department: EMEA Approval Jakob-Dieffenbacher-Str. 12
75031 Eppingen, Germany Phone: 49-7262-92 49 0 Fax: 49-7262-92 49 11 4 Email: info@shure.de
6
PGA181
Microphones PG Alta
Félicitations pour avoir acheté un microphone de la nouvelle série PG Alta de Shure. La série PG Alta offre un son de qualité professionnelle à un prix abordable, avec des solutions permettant de capter quasiment n’importe quelle source,
dont la voix, les instruments acoustiques, les batteries et les instruments électriques amplifiés. Adaptés au live comme aux enregistrements en studio, les microphones PG Alta sont conçus pour durer et respectent les normes qualitatives rigoureuses qui rendent tous les produits Shure fiables et dignes de confiance
Règles générales d’utilisation
•Ne couvrir aucune partie de la grille du microphone avec la main car cela dégradera les performances du microphone.
•Diriger le microphone vers la source sonore désirée (telle qu’un orateur, un chanteur ou un instrument) et à l’opposé des sources sonores indésirables.
•Placer le microphone le plus près possible de la source sonore.
•Pour obtenir davantage de graves, placer le microphone le plus près possible de la source sonore.
•Utiliser un seul microphone pour chaque source sonore.
•Pour un meilleur gain avant Larsen, utiliser moins de microphones.
•La distance entre les microphones doit être d’au moins trois fois celle de chaque microphone à sa source (règle 3:1).
•Placer les microphones le plus loin possible des surfaces réfléchissantes.
•Si le microphone est utilisé à l’extérieur, le munir d’une bonnette anti-vent.
•Éviter de manipuler le microphone outre mesure afin de minimiser la captation des bruits mécaniques et des vibrations.
Branchement à un mélangeur ou ordinateur
Câbles |
Ordinateur |
Utiliser uniquement des câbles (à trois conducteurs) symétriques. Sinon, le câble ne transmettra pas l’alimentation fantôme au microphone. Si l’on utilise un adaptateur pour les entrées de 6,5 mm (1/4"), il doit avoir des contacts TRS.
Pour transmettre le son directement à un ordinateur, utiliser une interface audio USB avec une entrée de microphone XLR qui fournit une alimentation fantôme de +48 V, comme l’interface MVi de Shure.
USB
XLR
Branchement à un ordinateur au moyen de l’interface audio MVi de Shure
7
Mélangeur
Lors que l’on raccorde le microphone à un mélangeur, utiliser uniquement des entrées au niveau du microphone symétriques avec alimentation fantôme. La plupart des mélangeurs intègrent un interrupteur pour l’alimentation fantôme, il faut donc s’assurer que l’alimentation fantôme est activée pour ce canal.
Alimentation fantôme
Tous les microphones électrostatiques exigent une alimentation fantôme pour fonctionner. Ce microphone donne les meilleurs résultats avec une alimentation 48 V c.c. (IEC-61938), mais il peut fonctionner à des tensions plus basses.
L’alimentation fantôme est fournie par le mélangeur ou l’interface audio raccordé(e) au microphone et nécessite l’utilisation d’un câble de microphone symétrique : XLR-XLR ou XLR-TRS. Dans la plupart des cas, un interrupteur ou un bouton permet
d’activer l’alimentation fantôme. Voir le guide d’utilisation du mélangeur ou de l’interface pour plus de détails.
Mise en place du microphone
Plusieurs indicateurs apparaissent sur la face avant du microphone : quatre vis autour de la grille, le logo cardioïde et le numéro de modèle PGA181. Placer le microphone de telle sorte que ce côté soit en face de la source sonore.
8
Applications
Le tableau suivant peut servir de base pour plusieurs instruments. Shure propose des publications de formation supplémentaires sur le positionnement des microphones et les techniques d’enregistrement. Pour plus de détails, visiter www. shure.com.
Application |
Distance de la source |
Conseils |
|
Voix |
2-8 cm (1-3 po) |
Utiliser un filtre anti-pop (Shure PS-6) contre les |
|
|
|
plosives. |
|
Guitare acoustique |
15-30 cm (6-12 po) |
Placer le microphone près de la rosace pour un son |
|
|
|
riche, ou près de la 12ème frette pour un son équilibré |
|
|
|
et naturel. |
|
Percussions |
1-2 m (3-6 pi) |
Placer le microphone devant le kit de percussions pour |
|
|
|
capter davantage la grosse caisse, ou en overhead (au- |
|
|
|
dessus du kit, face vers le bas) pour capter davantage |
|
|
|
les cymbales. Il est possible de placer des microphones |
|
|
|
Shure supplémentaires sur chaque percussion pour un |
|
|
|
mixage plus flexible et un son plus plein. |
|
Amplificateurs |
2-15 cm (1-6 po) |
Orienter le microphone vers le centre de l’enceinte pour |
|
|
|
un son clair et agressif, ou vers le bord de l’enceinte |
|
|
|
pour un son doux. |
|
Instruments à cordes |
30 cm - 2 m (1-6 pi) |
Pour un seul instrument, placer le microphone près de |
|
et cuivres |
|
la source. Pour une formation de cuivres ou de cordes, |
|
|
|
disposer les musiciens à égale distance du microphone. |
|
Groupe |
1-3 m (3-10 pi) |
Orienter le microphone face au groupe, en le centrant |
|
|
|
entre les instruments. |
|
Conseil : du fait de l’effet de proximité, plus le microphone est proche de la source, plus le son est riche. Plus le microphone est éloigné de la source, plus le son d’ambiance est accentué.
Accessoires en option et pièces de rechange
Câble (XLR-XLR) de 7,6 m (25 pi)7.6 m (25 ft.) Cable |
C25J |
(XLR-XLR) |
|
Adaptateur de filetage 5/8” à 3/8”5/8" to 3/8" Thread |
31A1856 |
Adapter |
|
Câble (XLR-XLR) de 4,6 m (15 pi)4.6 m (15 ft.) Cable |
95D2153 |
(XLR-XLR) |
|
Pince de microphone sans filWireless Microphone Clip |
WA371 |
Popper Stopper® |
PS-6 |
Bonnette anti-vent (6 couleurs disponibles)Foam |
A58WS |
Windscreen for all larger Shure "ball-type" Microphones |
|
available in black, blue, gray, green, red and yellow |
|
9
Caractéristiques
Type
Condensateur à électret
Courbe de directivité
Cardioïde
Réponse en fréquence
50 à 20,000 Hz
Impédance de sortie
à1 kHz, tension en circuit ouvert
120 Ω, réelle
Sensibilité
à1 kHz, tension en circuit ouvert
-38 dBV/Pa [1] (12,7 mV)
SPL maximum
1 kHz avec DHT de 1 %, Charge de 1 kΩ
|
20 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
15 |
|
|
0,61 m (2 ft.) from sound source |
|
|
|
|
|
|
|
|
||||||||||
|
10 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| <![if ! IE]> <![endif]>dB |
0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
-5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
-10 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
-15 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
-20 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
-25 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
-30 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
20 |
100 |
|
|
|
|
|
|
|
|
1k |
|||||||||||
Hz
Réponse en fréquence
138 dB SPL
Polarité
Une pression acoustique positive sur le diaphragme produit une tension positive sur la broche 2 par rapport à la broche 3.
Connecteur
Audio professionnel à trois broches (XLR), mâle
Poids
383 g (0,8 lb)
Boîtier
Zinc moulé
Alimentation
48 V c.c. alimentation fantôme (4 mA) [1] 1 Pa=94 dB SPL
10k 20k
1,000 Hz
Courbe de directivité
Homologations
Ce produit est conforme aux exigences essentielles de toutes les directives européennes applicables et est autorisé à porter la marque CE.
La déclaration de conformité CE peut être obtenue auprès de : www.shure.com/europe/compliance
Représentant agréé européen : Shure Europe GmbH
Siège Europe, Moyen-Orient et Afrique Service : Homologation EMA Jakob-Dieffenbacher-Str. 12
75031 Eppingen, Allemagne
Téléphone : 49-7262-92 49 0
Télécopie : 49-7262-92 49 11 4 Courriel : info@shure.de
10
PGA181
PG Alta Mikrofone
Glückwunsch zum Kauf eines neuen Mikrofons der ShureSerie PG Alta. Die Serie PG Alta bietet Audio in Profiqualität zu einem erschwinglichen Preis mit Lösungen zur Abnahme fast jeglicher Schallquelle, einschließlich Sprache/Gesang, akustische Instrumente, Schlagzeug und verstärkte Elektroinstrumente. PG Alta Mikrofone eignen sich für Liveund Studioanwendungen, sind für lange Haltbarkeit konstruiert und erfüllen dieselben strengen Qualitätsprüfnormen, durch die sich alle Shure-Produkte als vertrauenswürdig und zuverlässig auszeichnen.
Allgemeine Regeln für den Gebrauch
•Keinen Teil des Mikrofongrills mit der Hand verdecken, da die Leistung des Mikrofons dadurch beeinträchtigt wird.
•Das Mikrofon auf die gewünschte Schallquelle (z. B. den Sprecher, Sänger oder das Instrument) und weg von unerwünschten Schallquellen richten.
•Das Mikrofon so nahe wie möglich an der gewünschten Schallquelle platzieren.
•Das Mikrofon sehr nahe platzieren, um eine zusätzliche Bassanhebung zu erzielen.
•Nur ein Mikrofon zum Abnehmen einer einzelnen Schallquelle verwenden.
•Um eine bessere Rückkopplungssicherheit zu erzielen, weniger Mikrofone verwenden.
•Den Abstand zwischen Mikrofonen mindestens dreimal so groß wie den Abstand des Mikrofons zu der Schallquelle halten (Regel „Drei zu Eins“).
•Mikrofone möglichst weit weg von akustischen Reflexionsflächen platzieren.
•Bei Einsatz des Mikrofons im Freien einen Windschutz anbringen.
•Das Mikrofon möglichst ruhig in der Hand halten, um mechanische Störgeräusche und Vibrationen zu minimieren.
Anschließen an einen Mischer oder Computer
Kabel |
Computer |
Nur symmetrische Dreileiterkabel verwenden. Sonst leitet das Kabel keine Phantomspeisung zum Mikrofon. Bei Verwendung eines Adapters für 6,5-m-Eingänge (1/4 Zoll) muss dieser über TRS-Kontakte verfügen.
Um Tonsignale direkt an einen Computer zu senden, eine USB-Audioschnittstelle mit einem XLR-Mikrofoneingang verwenden, der eine +48-V-Phantomspeisung liefert wie z. B. eine Shure MVi.
USB
XLR
Anschließen an einen Computer mithilfe der Shure MVi-Audioschnittstelle
11
Mischer
Zum Anschließen an einen Mischer nur symmetrische, Mikrofonpegel-Eingänge mit Phantomspeisung verwenden. Die meisten Mischer verfügen über einen Schalter für die Phantomspeisung. Deshalb darauf achten, dass die Phantomspeisung für diesen Kanal eingeschaltet ist.
Phantomspeisung
Alle Kondensatormikrofone benötigen Phantomspeisung, damit sie funktionieren. Das Mikrofon funktioniert am besten mit einem 48-V-Gleichstrom-Netzteil (IEC-61938), es kann jedoch auch mit einer niedrigeren Spannung betrieben werden.
Für die Phantomspeisung sorgt der Mischer oder die Audioschnittstelle, an die das Mikrofon angeschlossen ist, und erfordert ein symmetrisches Mikrofonkabel. XLR-zu-XLR bzw. XLR-zu-TRS. In den meisten Fällen ist ein Schalter zum Einschalten der
Phantomspeisung vorhanden. Weitere Informationen sind in der Bedienungsanleitung für den Mischer oder die Schnittstelle zu finden.
Platzierung des Mikrofons
An der Vorderseite des Mikrofons befinden sich mehrere Markierungen: vier Schrauben um den Grill herum, das Nierenlogo und die Modellnummer des PGA181. Diese Seite zur Schallquelle richten.
12
Verwendungsmöglichkeiten
Die folgende Tabelle dient als grundlegender Ausgangspunkt für mehrere Instrumente. Shure bietet zusätzliche informative Publikationen zur Mikrofonplatzierung und zu Aufzeichnungstechniken. Weitere Informationen sind im Internet unter www. shure.de zu finden.
Verwendungszweck |
Abstand von der |
Tipps |
|
|
Schallquelle |
|
|
Stimme |
2-8 cm (1-3 Zoll) |
Einen Poppfilter (Shure PS-6) zum Verhindern von |
|
|
|
Plosivlauten verwenden. |
|
Akustische Gitarre |
15-30 cm (6-12 Zoll) |
Für einen vollen Ton nahe am Schallloch oder für einen |
|
|
|
symmetrischen, natürlichen Ton am 12. Bund platzieren. |
|
Trommeln |
1-2 m (3-6 Fuß) |
Vor dem Drum-Set platzieren, um mehr von der Bassdrum |
|
|
|
zu erfassen oder als Overhead (über dem Set, nach unten |
|
|
|
gerichtet) zum besseren Erfassen der Becken. Für mehr |
|
|
|
Flexibilität beim Mischen und einen satteren Klang ist |
|
|
|
die Platzierung weiterer Shure-Mikrofone an einzelnen |
|
|
|
Trommeln ist in Betracht zu ziehen. |
|
Verstärker |
2-15 cm (1-6 Zoll) |
Für einen klaren, aggressiven Klang auf die Mitte des |
|
|
|
Lautsprechers oder für einen weichen Klang auf den Rand |
|
|
|
des Lautsprechers richten. |
|
Saiteninstrumente |
30 cm - 2 m (1-6 |
Das Mikrofon für ein einzelnes Instrument nahe an |
|
oder Blasinstrumente |
Fuß) |
der Schallquelle platzieren. Für eine Bläseroder |
|
|
|
Streichersektion die Musiker im gleichen Abstand zum |
|
|
|
Mikrofon anordnen. |
|
Komplette Band |
1-3 m (3-10 Fuß) |
Das Mikrofon mittig zwischen den Instrumenten auf die |
|
|
|
Gruppe richten. |
|
Tipp: Eine nahe Platzierung des Mikrofons führt aufgrund des Nahbesprechungseffekts zu einem vollen Klang. Die Platzierung des Mikrofons in größerer Entfernung von der Schallquelle erzielt mehr Raumatmosphäre.
Optionales Zubehör und Ersatzteile
7,6-m-Kabel (XLR-XLR)7.6 m (25 ft.) Cable (XLR-XLR) |
C25J |
5/8 Zoll zu 3/8 Zoll Gewindeadapter5/8" to 3/8" Thread |
31A1856 |
Adapter |
|
4,6-m-Kabel (15 Fuß) (XLR-XLR)4.6 m (15 ft.) Cable |
95D2153 |
(XLR-XLR) |
|
Mikrofonklammer für FunkmikrofoneWireless Microphone Clip |
WA371 |
Popper Stopper® |
PS-6 |
Windschutz (in 6 Farben lieferbar)Foam Windscreen for all |
A58WS |
larger Shure "ball-type" Microphones available in black, blue, |
|
gray, green, red and yellow |
|
13
Technische Daten
Typ
Elektret-Kondensator
Richtcharakteristik
Niere
Frequenzgang
50 bis 20,000 Hz
Ausgangsimpedanz
bei 1 kHz, Leerlaufspannung
120 Ω, Istwert
Empfindlichkeit
bei 1 kHz, Leerlaufspannung
-38 dBV/Pa [1] (12,7 mV)
Maximaler Schalldruckpegel
1 kHz bei 1 % Gesamtklirrfaktor, 1 kΩ Last
|
20 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
15 |
|
|
0,61 m (2 ft.) from sound source |
|
|
|
|
|
|
|
|
||||||||||
|
10 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| <![if ! IE]> <![endif]>dB |
0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
-5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
-10 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
-15 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
-20 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
-25 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
-30 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
20 |
100 |
|
|
|
|
|
|
|
|
1k |
|||||||||||
Hz
Frequenzgang
138 dB Schalldruckpegel
Polarität
Positiver Druck an der Membran erzeugt positive Spannung an Pin 2 in Bezug auf Pin 3.
Stecker
Dreipoliger (XLR) Profi-Audiostecker
Gewicht
383 g (0,8 lbs)
Gehäuse
Zinkguss
Versorgungsspannungen
48 V DC Phantomspeisung (4 mA) [1] 1 Pa=94 dB SPL
10k 20k
1,000 Hz
Richtcharakteristik
Zulassungen
Dieses Produkt entspricht den Grundanforderungen aller relevanten Richtlinien der Europäischen Union und ist zur CEKennzeichnung berechtigt.
Die CE-Übereinstimmungserklärung ist erhältlich bei: www.shure.com/europe/compliance
Bevollmächtigter Vertreter in Europa: Shure Europe GmbH
Zentrale für Europa, Nahost und Afrika Abteilung: EMEA-Approval Jakob-Dieffenbacher-Str. 12
75031 Eppingen, Deutschland Telefon: 49-7262-92 49 0 Telefax: 49-7262-92 49 11 4 E-Mail: info@shure.de
14
PGA181
Micrófonos PG Alta
Le felicitamos por su compra de un micrófono serie PG Alta de Shure. Los micrófonos de la serie PG Alta entregan audio de calidad profesional a un precio económico, con soluciones para captar casi cualquier fuente sonora, incluyendo voz, instrumentos acústicos, tambores e instrumentos eléctricos amplificados. Adecuado para uso en vivo y en estudios,
los micrófonos PG Alta están fabricados para perdurar, y satisfacen las mismas normas rigurosas de calidad que hacen que todos los productos Shure sean dignos de confianza y duraderos.
Reglas generales de uso
•No cubra parte alguna de la rejilla del micrófono con la mano, ya que esto tiene un efecto adverso sobre el rendimiento del micrófono.
•Oriente el micrófono hacia la fuente sonora deseada (tal como un orador, cantante o instrumento) y aléjelo de las fuentes no deseadas.
•Coloque el micrófono lo más cerca posible a la fuente sonora deseada.
•Acérquese al micrófono para obtener mayor respuesta de frecuencias bajas.
•Utilice sólo un micrófono para captar una sola fuente sonora.
•Para una mejor ganancia antes de la realimentación, use menos micrófonos.
•La distancia entre un micrófono y otro deberá ser al menos tres veces la distancia de cada micrófono a su fuente (regla de "tres a uno").
•Aleje los micrófonos lo más posible de las superficies reflectoras.
•Instale un paravientos si se usa el micrófono a la intemperie.
•Evite el manejo excesivo para reducir la captación de ruidos mecánicos y vibraciones.
Conexión a una consola mezcladora o computadora
Cables |
Computadora |
Utilice únicamente cables equilibrados (con tres conductores). De lo contrario, el cable no transmitirá la alimentación phantom al micrófono. Si se va a utilizar un adaptador para las entradas de 6,5 mm (1/4 pulg), el mismo deberá tener contactos de punta/anillo/manguito (TRS).
Para entregar la señal de audio directamente a una computadora, utilice una interface de audio tipo USB con una entrada XLR para micrófono que suministre una alimentación phantom de +48 V, tal como la Shure MVi.
USB
XLR
Conexión a una computadora con la interface de audio Shure MVi
15
Mezcladora
Cuando se conecta a una consola mezcladora, utilizar únicamente entradas equilibradas, de nivel de micrófono, con alimentación phantom. La mayoría de las consolas mezcladoras tienen un interruptor para alimentación phantom, así que compruebe que se haya conectado la alimentación phantom para el canal correspondiente.
Alimentación phantom
Todos los micrófonos de condensador requieren alimentación phantom para funcionar. Este micrófono ofrece un mejor desempeño si se emplea con una fuente de 48 VCC (IEC-61938), pero puede funcionar con voltajes más bajos.
La alimentación phantom es suministrada por la consola mezcladora o la interface de audio a la cual se conecta el micrófono, y exige el uso de un cable de micrófono equilibrado: XLR a XLR o XLR a TRS. En la mayoría de los casos, hay un interruptor
o botón que activa la alimentación phantom. Consulte la guía del usuario de la consola mezcladora o de la interface de audio para obtener información adicional.
Colocación del micrófono
La parte delantera del micrófono se identifica por medio de varios indicadores: cuatro tornillos alrededor de la rejilla, el logotipo de cardioide y el número de modelo PGA181. Coloque este lado hacia la fuente sonora.
16
Aplicaciones
La tabla siguiente proporciona un punto de partida básica para varios instrumentos. Shure ofrece varias publicaciones educativas sobre la colocación de micrófonos y técnicas de grabación. Visite www.shure.com para más información.
Uso |
Distancia de la fuente |
Sugerencias |
|
Voz |
2-8 cm (1-3 pulg) |
Utilice un filtro contra chasquidos (Shure PS-6) para |
|
|
|
evitar los sonidos oclusivos. |
|
Guitarra acústica |
15-30 cm (6-12 pulg) |
Colóquelo cerca de la boca para obtener un sonido lleno, |
|
|
|
o cerca del 12° traste para obtener un sonido equilibrado |
|
|
|
y natural. |
|
Tambores |
1-2 m (3-6 pies) |
Colóquelo delante de la batería para captar más sonido |
|
|
|
del bombo o suspendido (encima de la batería, orientado |
|
|
|
hacia abajo) para captar más sonido de los platillos. |
|
|
|
Considere el uso de micrófonos Shure colocados en |
|
|
|
tambores individuales para mayor flexibilidad en la |
|
|
|
mezcla y para obtener un sonido más lleno. |
|
Amplificadores |
2-15 cm (1-6 pulg) |
Oriéntelo hacia el centro del altavoz para obtener un |
|
|
|
sonido claro y agresivo, o hacia el borde del altavoz para |
|
|
|
un sonido más suave. |
|
Instrumentos de |
30 cm - 2 m (1-6 pies) |
En el caso de un solo instrumento, coloque el micrófono |
|
cuerdas o de viento |
|
cerca de la fuente. En el caso de una sección de cuerdas |
|
|
|
o vientos, disponga a los músicos de manera que se |
|
|
|
encuentren equidistantes del micrófono. |
|
Banda completa |
1-3 m (3-10 pies) |
Oriente el micrófono hacia el grupo, centrado entre los |
|
|
|
instrumentos |
|
Sugerencia: La colocación cercana del micrófono produce un sonido más lleno debido al efecto de proximidad. Si se coloca un micrófono más alejado de la fuente, se capta una mayor parte del sonido ambiental de la sala.
Accesorios opcionales y piezas de repuesto
Cable de 7,6 m (25 pies) (XLR-XLR)7.6 m (25 ft.) Cable |
C25J |
(XLR-XLR) |
|
Adaptador roscado de 5/8 a 3/8 pulg5/8" to 3/8" Thread |
31A1856 |
Adapter |
|
Cable de 4,6 m (15 pies) (XLR-XLR)4.6 m (15 ft.) Cable |
95D2153 |
(XLR-XLR) |
|
Gancho para micrófono inalámbricoWireless Microphone Clip |
WA371 |
Popper Stopper® |
PS-6 |
Paravientos (disponible en 6 colores)Foam Windscreen for all |
A58WS |
larger Shure "ball-type" Microphones available in black, blue, |
|
gray, green, red and yellow |
|
17
Loading...
