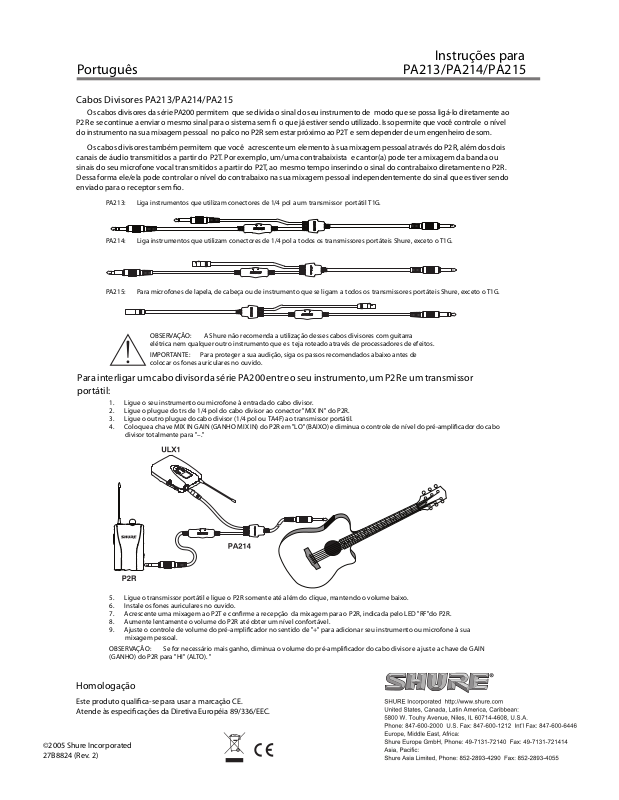

Português	Instruções para
	PA213/PA214/PA215

Cabos Divisores PA213/PA214/PA215

Os cabos divisores da série PA200 permitem que se divida o sinal do seu instrumento de modo que se possa ligá-lo diretamente ao P2R e se continue a enviar o mesmo sinal para o sistema sem ﬁ o que já estiver sendo utilizado. Isso permite que você controle o nível do instrumento na sua mixagem pessoal no palco no P2R sem estar próximo ao P2T e sem depender de um engenheiro de som.

Os cabos divisores também permitem que você acrescente um elemento à sua mixagem pessoal através do P2R, além dos dois canais de áudio transmitidos a partir do P2T. Por exemplo, um/uma contrabaixista e cantor(a) pode ter a mixagem da banda ou sinais do seu microfone vocal transmitidos a partir do P2T, ao mesmo tempo inserindo o sinal do contrabaixo diretamente no P2R. Dessa forma ele/ela pode controlar o nível do contrabaixo na sua mixagem pessoal independentemente do sinal que estiver sendo enviado para o receptor sem ﬁo.

PA213: Liga instrumentos que utilizam conectores de 1/4 pol a um transmissor portátil T1G.

PA214: Liga instrumentos que utilizam conectores de 1/4 pol a todos os transmissores portáteis Shure, exceto o T1G.

PA215: Para microfones de lapela, de cabeça ou de instrumento que se ligam a todos os transmissores portáteis Shure, exceto o T1G.

OBSERVAÇÃO: A Shure não recomenda a utilização desses cabos divisores com guitarra elétrica nem qualquer outro instrumento que es teja roteado através de processadores de efeitos.

IMPORTANTE: Para proteger a sua audição, siga os passos recomendados abaixo antes de colocar os fones auriculares no ouvido.

Para interligar um cabo divisor da série PA200 entre o seu instrumento, um P2R e um transmissor portátil:

1.Ligue o seu instrumento ou microfone à entrada do cabo divisor.

2.Ligue o plugue do trs de 1/4 pol do cabo divisor ao conector "MIX IN" do P2R.

3.Ligue o outro plugue do cabo divisor (1/4 pol ou TA4F) ao transmissor portátil.

4.Coloque a chave MIX IN GAIN (GANHO MIX IN) do P2R em "LO" (BAIXO) e diminua o controle de nível do pré-ampliﬁcador do cabo divisor totalmente para "–."

5.Ligue o transmissor portátil e ligue o P2R somente até além do clique, mantendo o volume baixo.

6.Instale os fones auriculares no ouvido.

7.Acrescente uma mixagem ao P2T e conﬁrme a recepção da mixagem para o P2R, indicada pelo LED "RF"do P2R.

8.Aumente lentamente o volume do P2R até obter um nível confortável.

9.Ajuste o controle de volume do pré-ampliﬁcador no sentido de "+" para adicionar seu instrumento ou microfone à sua mixagem pessoal.

OBSERVAÇÃO: Se for necessário mais ganho, diminua o volume do pré-ampliﬁcador do cabo divisor e ajuste a chave de GAIN (GANHO) do P2R para "HI" (ALTO). "

Homologação

Este produto qualiﬁca-se para usar a marcação CE.

Atende às especiﬁcações da Diretiva Européia 89/336/EEC.
