GENERAL

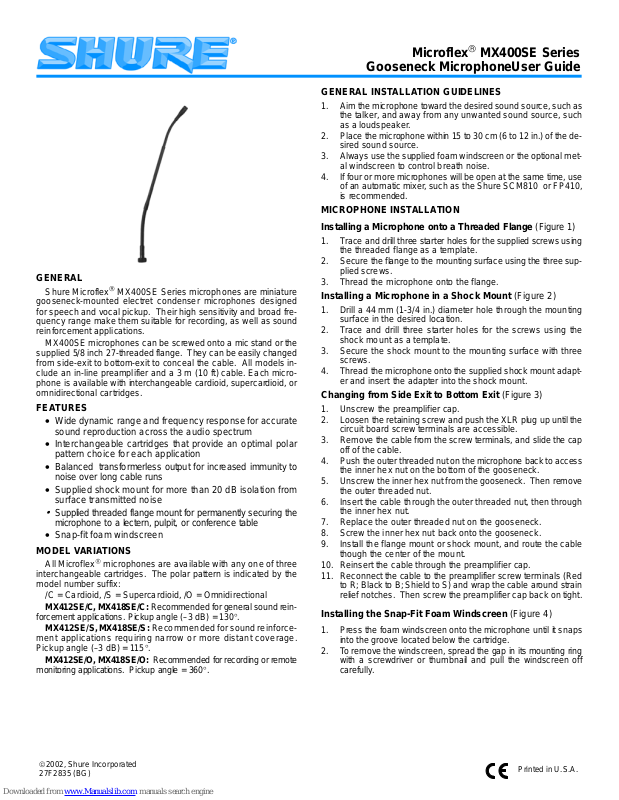

Shure Microflex MX400SE Series microphones are miniature
gooseneck-mounted electret condenser microphones designed
for speech and vocal pickup. Their high sensitivity and broad frequency range make them suitable for recording, as well as sound
reinforcement applications.
MX400SE microphones can be screwed onto a mic stand or the
supplied 5/8 inch 27-threaded flange. They can be easily changed
from side-exit to bottom-exit to conceal the cable. All models include an in-line preamplifier and a 3 m (10 ft) cable. Each microphone is available with interchangeable cardioid, supercardioid, or
omnidirectional cartridges.
FEATURES
• Wide dynamic range and frequency response for accurate
sound reproduction across the audio spectrum
• Interchangeable cartridges that provide an optimal polar
pattern choice for each application
• Balanced transformerless output for increased immunity to
noise over long cable runs
• Supplied shock mount for more than 20 dB isolation from
surface transmitted noise
w Supplied threaded flange mount for permanently securing the
microphone to a lectern, pulpit, or conference table
• Snap-fit foam windscreen
MODEL VARIATIONS
All Microflex microphones are available with any one of three
interchangeable cartridges. The polar pattern is indicated by the
model number suffix:
/C = Cardioid, /S = Supercardioid, /O = Omnidirectional
MX412SE/C, MX418SE/C: Recommended for g eneral s ound r einforcement applications. Pickup angle (–3 dB) = 130°.
MX412SE/S, M X 418SE/S: Recommended for s ound r einforce ment applications requiring narrow or more distant coverage.
Pickup angle (–3 dB) = 115°.
MX412SE/O, MX418SE/O: Recommended for recording or remote
monitoring applications. Pickup angle = 360°.
Microflex MX400SE Series
Gooseneck MicrophoneUser Guide
GENERAL INSTALLATION GUIDELINES
1. Aim the microphone toward the desired sound source, such as
the talker, and away from any unwanted sound source, such
as a loudspeaker.
2. Place the microphone within 15 to 30 cm (6 to 12 in.) of the desired sound source.
3. Always use the supplied foam windscreen or the optional metal windscreen to control breath noise.
4. If four or more microphones will be o pen a t t he s ame t ime, u se
of an automatic mixer, such as the Shure SCM810 or FP410,
is recommended.
MICROPHONE INSTALLATION

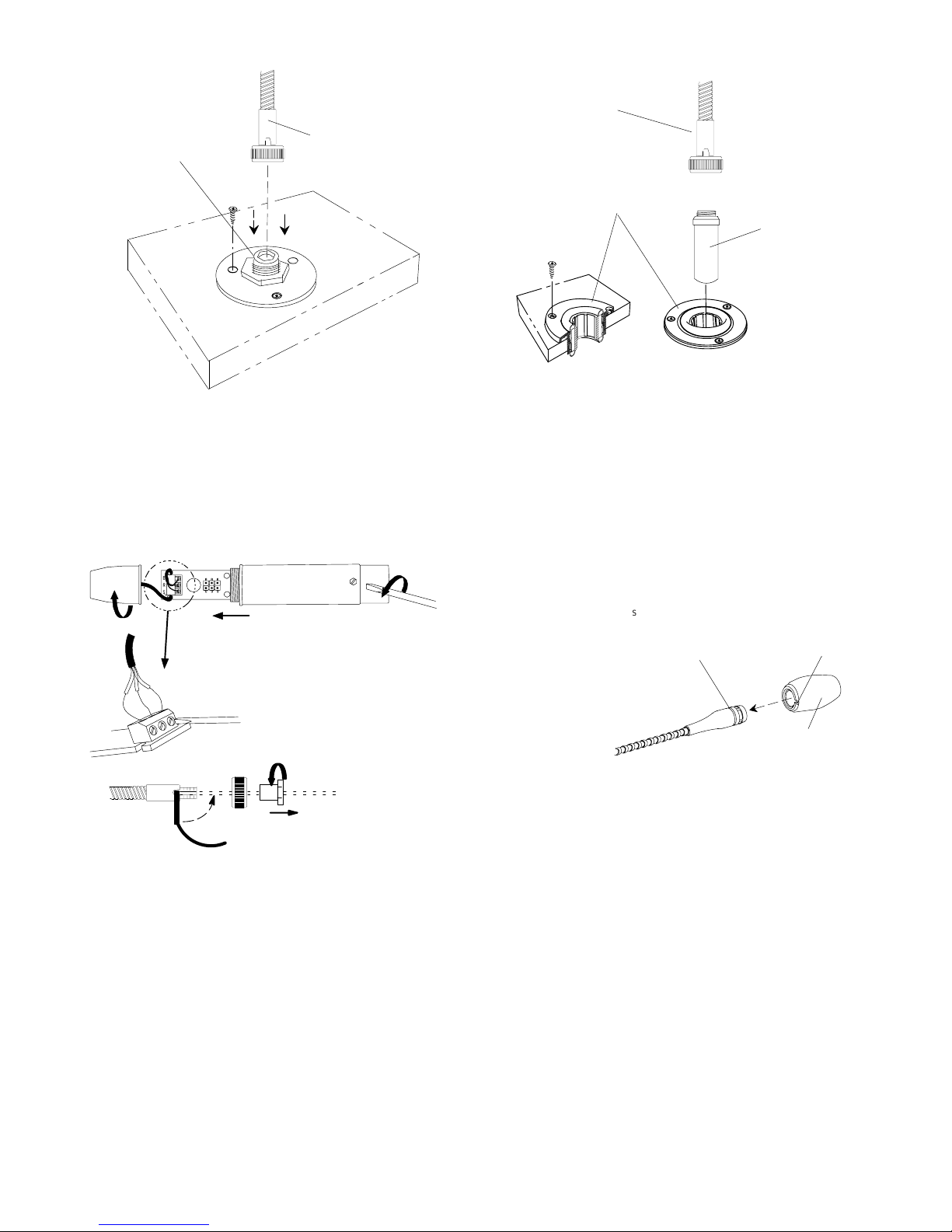

Installing a Microphone onto a Threaded Flange (Figure 1)
1. Trace and drill three starter holes for the supplied screws using
the threaded flange as a template.
2. Secure the flange to the mounting surface using the three supplied screws.
3. Thread the microphone onto the flange.
Installing a Microphone in a Shock Mount (Figure 2)
1. Drill a 44 mm (1-3/4 in.) diameter hole through the mounting
surface in the desired location.
2. Trace and drill three starter holes for the screws using the
shock mount as a template.
3. Secure the shock mount to the mounting surface with three
screws.
4. Thread the microphone onto the supplied shock mount adapter and insert the adapter into the shock mount.
Changing from Side Exit to Bottom Exit (Figure 3)
1. Unscrew the preamplifier cap.
2. Loosen the retaining screw and push the XLR plug up until the
circuit board screw terminals are accessible.
3. Remove the cable from the screw terminals, and slide the cap
off of the cable.
4. Push the outer threaded nut on the microphone back to access
the inner hex nut on the bottom of the gooseneck.
5. Unscrew the inner hex nut from the gooseneck. Then remove
the outer threaded nut.
6. Insert the cable through the outer threaded nut, then through
the inner hex nut.
7. Replace the outer threaded nut on the gooseneck.
8. Screw the inner hex nut back onto the gooseneck.
9. Install the flange mount or shock mount, and route the cable
though the center of the mount.
10. Reinsert the cable through the preamplifier cap.
11. Reconnect the cable to the preamplifier screw terminals (Red
to R; Black to B; Shield to S) and wrap the cable around strain
relief notches. Then screw the preamplifier cap back on tight.
Installing the Snap-Fit Foam Windscreen (Figure 4)
1. Press the foam windscreen onto the microphone until it snaps
into the groove located below the cartridge.
2. To remove the windscreen, spread t he g a p i n i ts m ounting r ing
with a screwdriver or thumbnail and pull the windscreen off
carefully.
2002, Shure Incorporated
27F2835 (BG)
Printed in U.S.A.
Page 2
SPECIFICATIONS
Microphone à col de cygne Microflex série MX400SE

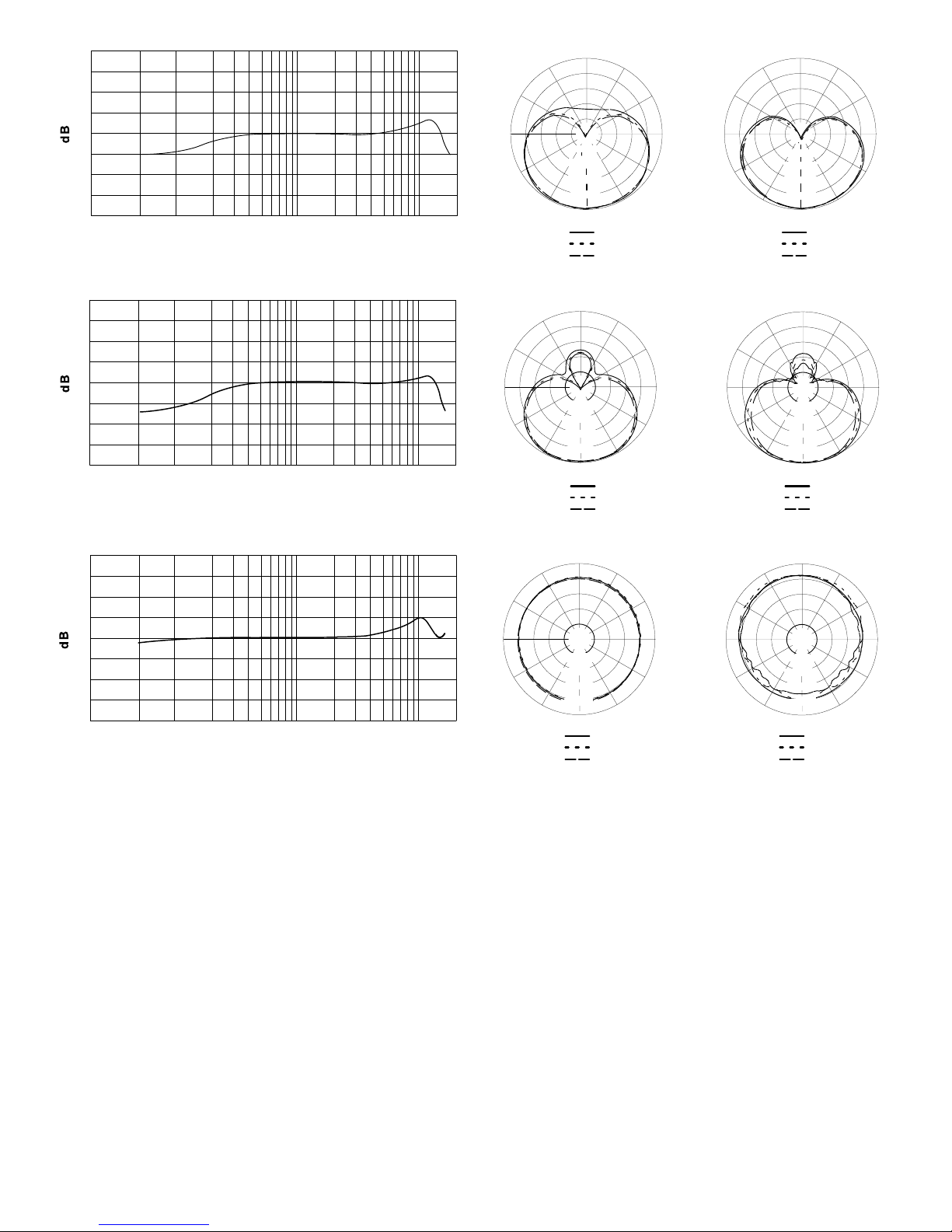

Frequency Response (Figure 8)
50 to 17,000 Hz
Polar Pattern (Figure 9)
Output Impedance (at 1000 Hz)
Rated at150 Ω (180 Ω actual)
Open Circuit Sensitivity (at 1 kHz, ref. 1 V/Pascal*)
Cardioid: –35.0 dB (17.8 mV)
Supercardioid: –33.5 dB (21.1 mV)
Omnidirectional: –27.5dB (42.2 mV)
All settings –12 dB at 0 gain
*1 Pascal= 94 dB SPL
Maximum SPL (1 kHz at 1% THD, 1 kΩ load)
Cardioid: 124.2.0 dB
Supercardioid: 122.7 dB
Omnidirectional: 116.7 dB
All settings +6 dB at 0 gain
Equivalent Output Noise (A-weighted)
Cardioid: 28.0 dB SPL
Supercardioid: 26.5 dB SPL
Omnidirectional: 20.5 dB SPL
Signal to Noise Ratio (referenced at 94 dB SPL)
Cardioid: 66.0 dB
Supercardioid: 67.5 dB
Omnidirectional: 73.5 dB
Dynamic Range
96.2 dB
100 dB at 0 gain
Common Mode Rejection
45.0 dB minimum
Preamplifier Output Clipping Level (1% THD)
–6.0 dBV (0.5 V)
–12 dB at 0 gain
Polarity
Positive sound pressure on diaphragm produces positive
voltage on pin 2 relative to pin 3 of output connector.
Power Requirements
11 to 52 Vdc phantom, 2.0 mA
Environmental Requirements
Operating Temperature Range: –18° to 57° C (0° to 135° F)
Relative Humidity: 0 to 95%

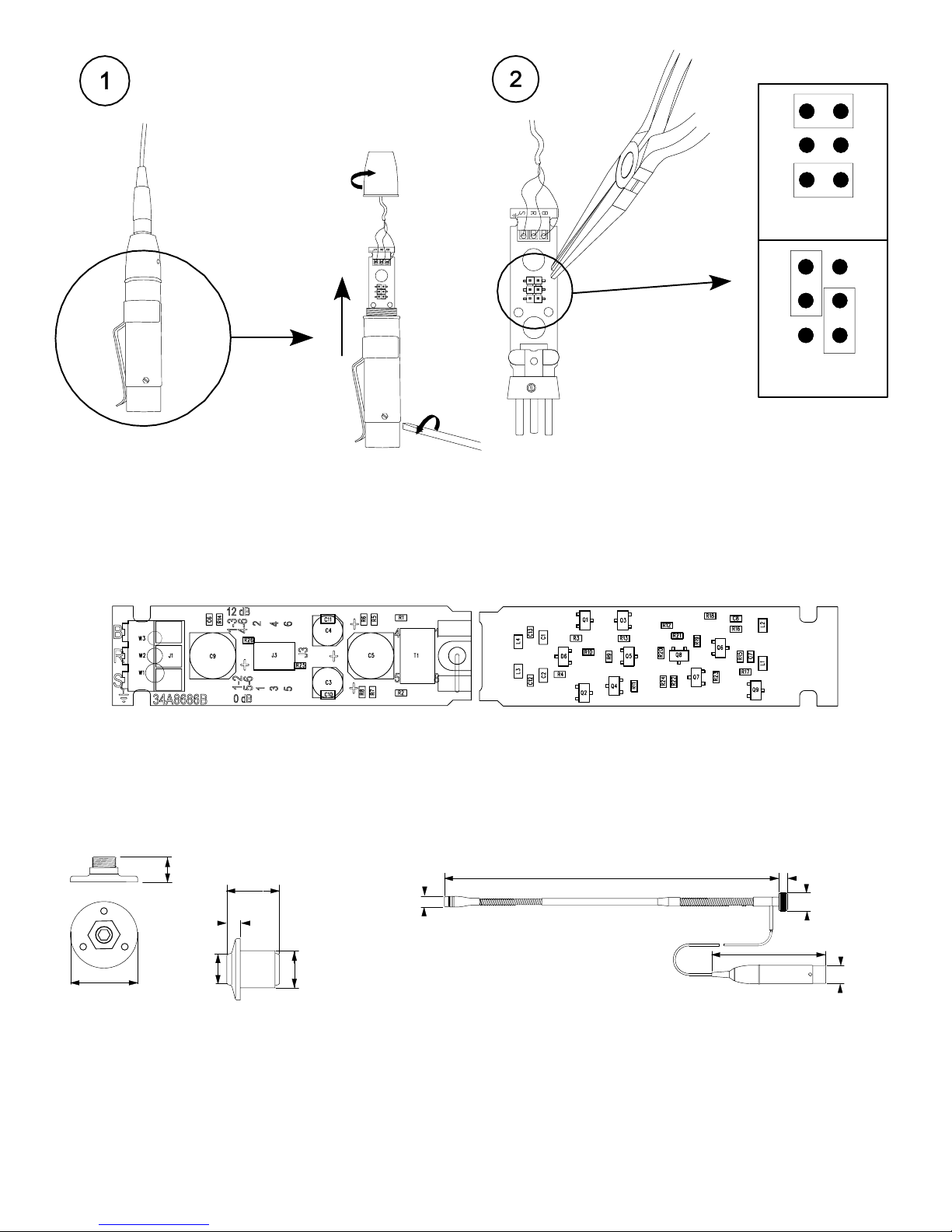

Dimensions (Figure 7)
Certification
Eligible to bear CE Marking. Conforms to European EMC
Directive 89/336/EEC. Meets applicable tests and performance
criteria in European Standard EN55103 (1996) parts 1 and 2, for
residential (E1) and light industrial (E2) environments.
NOTE: For technical data by Fax, phone 1-800-488-3297 and
follow the recorded instructions. For additional technical assistance, phone Shure at (847) 866-2200. In Europe, phone
49-7131-72140.
SHURE, the Shure logo, and MICROFLEX are registered trademarks of Shure Incorporated.
at 1 kΩ Load
REPLACEMENT PARTS AND ACCESSORIES
Snap-fit Foam Windscreen (4 per pkg.) RK412WS. . . . . . . . . . .
Foam Ball Windscreen A99WS. . . . . . . . . . . . . . . . . . . . . . . . . . .
Locking Metal Windscreen A412MWS. . . . . . . . . . . . . . . . . . . . . .
Omnidirectional Cartridge R183B. . . . . . . . . . . . . . . . . . . . . . . . . .
Supercardioid Cartridge R184B. . . . . . . . . . . . . . . . . . . . . . . . . . .
Cardioid Cartridge R185B. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Replacement Preamplifier RK183PK. . . . . . . . . . . . . . . . . . . . . .
Shock Mount A400SM. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Guide de l’utilisateur
GÉNÉRALITÉS
Les Shure Microflex série MX400SE sont des microphones
miniatures électrostatiques à col de cygne conçus essentiellement
pour le captage de la voix. Leur haute sensibilité et large gamme
de fréquence permettent de les utiliser pour les enregistrements et
la sonorisation de scène.
Les microphones MX400SE peuvent être vissés sur un pied ou
sur la bride filetée fournie de 2.46 mm (5/8 pouce) x 27. La sortie
du câble peut aisément être changée du côté au dessous pour le
dissimuler. Tous les modèles sont équipés d’un préampli en ligne
et d’un câble de 9 m. Chaque microphone est offert avec un choix
de cartouches interchangeables cardioïde, supercardioïde ou omnidirectionnelle.
AVANTAGES
• Large gamme d ynamique e t c ourbe d e r éponse p our u ne r epro-
duction précise du son sur tout le spectre audio
• Sortie équilibrée sans transformateur pour une immunité aux
bruits accrue avec de grandes longueurs de fil
• Cartouches interchangeables permettant une courbe de di-
rectivité optimale pour chaque application
• Monture silent-bloc incluse assurant une isolation supérieure
à 20 dB contre les vibrations de surface
• Coupe-vent encliquetable en mousse
VARIANTES
Tous les microphones Microflex sont offerts avec l’une des trois
cartouches interchangeables. La courbe de directivité de la car-
touche d’origine de chaque microphone est indiquée par le suffixe
du numéro de modèle :
C = Cardioïde, S = Supercardioïde, O = Omnidirectionnelle
MX412SE/C, MX418SE/C : Recommandé pour les applications
de sonorisation générale. Angle de captage (–3 dB) = 130.
MX412SE/S, MX418SE/S : Recommandé pour les applications
de sonorisation exigeant un captage plus étroit ou à plus grande
distance. Angle de captage (–3 dB) = 115.
MX412SE/O, M X 418SE/O : Recommandé pour l’enregistrement
ou le captage à distance. Angle de captage = 360.
DIRECTIVES GÉNÉRALES POUR L’INSTALLATION
1. Diriger le microphone vers la source sonore désirée, par ex-
emple un orateur, et à l’opposé des sources sonores indésir-
ables telles que des haut–parleurs.
2. Placer le microphone à 15 à 30 cm de la source sonore dési-
rée.
3. Toujours utiliser le coupe-vent en mousse fourni ou le coupe-
vent optionnel en métal pour minimiser les bruits de respiration.
4. Lorsque quatre microphones ou plus doivent être ouverts si-
multanément, l’usage d’une table de mélange automatique,
telle que la Shure SCM810 ou FP410 est recommandé.
INSTALLATION DU MICROPHONE
Fixation des microphones sur une bride de montage
(Figure 1)
1. Percer un trou de 22 mm à l’emplacement désiré.
2. En utilisant la bride comme gabarit, marquer et percer trois
trous de guidage pour les vis fournies.
3. Insérer le préampli dans la bride de montage.
4. Insérer la bague de retenue de la bride de montage sur le bas
du préampli et la faire glisser vers le haut jusqu’à ce qu’elle affleure le base de la bride.
5. Appuyer fermement sur la bague pour la mettre en place.
6. Assujettir la bride à la surface de montage avec trois vis.
2
Page 3
Fixation des microphones dans une monture silent-bloc
(Figure 2)
1. Percer un trou de 44 mm de diamètre à l’endroit désiré.
2. En utilisant la monture silent-bloc comme gabarit, marquer et
percer trois trous de guidage pour les vis fournies.
3. Assujettir la monture à la surface de montage avec trois vis.
Changement de la sortie du câble du côté au dessous
(Figure 3)
1. Dévisser le capuchon du préampli.
2. Desserrer la vis de retenue et pouss er la prise XLR vers le haut
de façon à pouvoir accéder aux bornes du circuit imprimé.
3. Débrancher le câble des bornes du circuit imprimé et retirer le
capuchon du câble.
4. Pousser l’écrou fileté extérieur vers l’arrière, de manière à
pouvoir accéder à l’écrou intérieur.
5. Dévisser l’écrou intérieur du col de cygne. Retirer ensuite l’écrou fileté extérieur.
6. Passer le câble dans l’écrou extérieur, puis dans l’écrou inté-
rieur.
7. Revisser l’écrou intérieur sur le col de cygne.
8. Installer la monture à bride ou à silent-bloc et passer le câble
dans le centre de la monture.
9. Réinsérer le câble dans le capuchon du préampli.
10. Rebrancher le câble sur les bornes à vis du préampli et revisser
le capuchon du préampli en le serrant fermement.
Branchement d’entrée du préampli monté sur plaque
1. Retirer les deux vis Phillips au dos du boîtier du préampli pour
le détacher.
2. Ouvrir le trou pré-perforé du centre du couvercle ou du boîtier
du préampli.
3. Couper le câble à la longueur voulue en prévoyant 8 à 10 cm
supplémentaires pour former une boucle.
4. Refermer le soulagement de traction sur le câble et l’insérer
dans le trou.
5. Brancher les fils du câble sur le bornier (B = noir, R = rouge, S =
Blindage).
Branchement du câble de sortie du préampli monté sur
plaque (Figure 3)
1. Utiliser un câble de mic rophone blindé à deux conducteurs, de
qualité professionnelle. Insérer le câble de l’extérieur du préampli, dans le trou muni d’une bague noire.
2. Brancher le câble comme s uit : B roche 2 = + , B roche 3 = –, Blin-
dage = S.
3. Remonter le boîtier du préampli.
Installation du coupe-vent en mousse encliquetable
(Figure 4)
1. Enfoncer le coupe-vent en mousse sur le microphone jusqu’à
ce qu’il s’encliquette dans la gorge se trouvant au–dessous de
la cartouche.
2. Pour le retirer, écarter les extrémités de la bague de retenue
avec un tournevis ou une punaise et le dégager du micro avec
précaution.
CARACTÉRISTIQUES
Courbe de réponse (Figure 8)
50 à 17 000 Hz
Courbe de directivité (Figure 9)
Impédance de sortie (1000 Hz)
nominale à 150 ohm (180 ohm réels)
Sensibilité (à 1 kHz, tension en circuit ouvert)
Cardioïde : –35,0 dB (17,8 mV)
Supercardioïde : –33,5 dB (21,1 mV)
Omnidirectionnel : –27,5 dB (42,2 mV)
Toutes les configurations –12 dB à 0 gain
*1 Pascal = 94 dB NPA
NP A maximum (1 kHz avec DHT de 1 %, charge de 1 kW)
Cardioïde : 124,2 dB
Supercardioïde : 122,7 dB
Omnidirectionnel : 116,7 dB
Toutes les configurations +6 dB à 0 gain
Bruit de sortie équivalent (pondération en A)
Cardioïde : 28,0 dB NPA
Supercardioïde : 26,5 dB NPA
Omnidirectionnel : 20,5 dB NPA
Rapport signal/bruit (mesuré avec une p ression acoustique de 9 4
dB)
Cardioïde : 66,0 dB
Supercardioïde : 67,5 dB
Omnidirectionnel : 73,5 dB
Gamme dynamique
96,2 dB
100 dB à 0 gain
Rejet en mode commun
45,0 dB minimum
Niveau d’écrêtage de sortie préampli (1 % DHT)
–6,0 dBV (0,5 V)
–12 dB à 0 gain
Polarité
Une pression acoustique positive sur le diaphragme produit une
tension positive sur la broche 2 par rapport à la broche 3 du
connecteur de sortie.
Alimentation
11 à 52 V c.c. duplex, 2,0 mA
Environnement
Plage de températures de fonctionnement : –18 à 57 C
Humidité relative : 0 à 95 %
Dimensions (Figure 7)
Homologation
Autorisé à porter la marque CE. Conforme à la directive CEM
européenne 89/336/CEE. Conforme aux critères applicables de
test et de performances de la norme européenne EN 55103
(1996) parties 1 et 2 pour les environnements résidentiels (E1)
et d’industrie légère (E2).
REMARQUE : Pour toute information technique par télécopie,
composer le 1–800–488–3297 et suivre les instructions de l’enregistrement. Pour toute assistance technique supplémentaire, appeler Shure au (847) 866–220. En Europe, appeler le
49–731–72140.
avec charge de 1 kW
PIÈCES DE RECHANGE ET ACCESSOIRES
Coupe-vent encliquetable RK412WS. . . . . . . . . . . . . . . . . . . . . . .
Coupe-vent en mousse sphérique A99WS. . . . . . . . . . . . . . . . .
Coupe-vent en métal verrouillable A412MWS. . . . . . . . . . . . . . . . .
Cartouche omnidirectionnelle R183B. . . . . . . . . . . . . . . . . . . . . .
Cartouche supercardioïde R184B. . . . . . . . . . . . . . . . . . . . . . . . .
Cartouche cardioïde R185B. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Kit de préamplificateur RK183PK. . . . . . . . . . . . . . . . . . . . . . . . .
Monture silentbloc A400SM. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3
Page 4
Gebrauchsanleitung für Microflex
Schwanenhals-Mikrofone der Reihe MX400SE
5. Den Flansch mit drei Schrauben an der Befestigungsfläche
festschrauben.
ALLGEMEINES
Shure Microflex Mikrofone der Reihe MX400SE sind schwanenhalsmontierte Mini-Elektretkondensatormikrofone, die für
Sprach- und Gesangsaufnahmen vorgesehen sind. Durch ihre
hohe Empfindlichkeit und den breiten Frequenzbereich eignen sie
sich zu Aufzeichnungszwecken sowie für Tonverstärkungsanwen-
dungen.
Die MX400SE-Mikrofone können auf ein Mikrofonstativ oder auf
den mitgelieferten 2.46 mm (5/8 Zoll) x 27-Gewindeflansch aufgeschraubt werden. Sie können einfach von seitlichem Kabelaus-
tritt auf Austritt nach unten umgestellt werden, um das Kabel zu
verbergen. Alle Modelle enthalten einen In-line-Vorverstärker und
ein 9 m langes Kabel. Jedes Mikrofon ist mit austauschbaren Kardioiden-, Superkardioiden- oder Allrichtungskapseln Ihrer Wahl
lieferbar.
MERKMALE
• Breiter Dynamikbereich und Frequenzgang für genaue Tonwied-
ergabe über das gesamte Tonfrequenzspektrum hinweg
• Ausgeglichene, transformatorlose Ausgabe für erhöhte Raus-
chunempfindlichkeit bei langen Kabelführungen
• Austauschbare Kapseln, die ein optimales Polarmuster für je-
den Verwendungszweck ermöglichen
• Mitgelieferter Schwingdämpfer für über 20 dB Isolierung von
Geräuschen, die durch Oberflächen übertragen werden
• Steckrast-Windschirm aus Schaumstoff
MODELLVARIANTEN
Alle Microflex Mikrofone sind mit einer von drei austauschbaren Kapseln lieferbar. Das Polarmuster der in einem bestimmten
Mikrofon verwendeten Originalkapsel wird durch das Modellnummer-Suffix angegeben.
C = Kardioid, S = Superkardioid, O = Alle Richtungen
MX412SE/C, MX418SE/C: Für allgemeine Tonverstärkungsan-
wendungen empfohlen. Ansprechwinkel (–3 dB) = 130.
MX412SE/S, MX418SE/S: Für Tonverstärkungsanwendungen
empfohlen, die eine engere oder weiter entfernte Abdeckung erfordern. Ansprechwinkel (–3 dB) = 115.
MX412SE/O, MX418SE/O: Für Aufzeichnungs- oder Fernüber-
wachungsanwendungen empfohlen. Ansprechwinkel = 360.
ALLGEMEINE INSTALLATIONSRICHTLINIEN
1. Das Mikrofon auf die gewünschte Schallquelle, wie z.B. auf
den Redner, und weg von unerwünschten Schallquellen, wie
z.B. einem Lautsprecher, richten.
2. Das Mikrofon in einer Entfernung von 15 bis 30 cm von der
gewünschten Schallquelle plazieren.
3. Stets den mitgelieferten Kunststoff-Windschirm oder wahl-
weise den Metall-Windschirm benutzen, um Atemgeräusche
zu unterdrücken.
4. Wenn vier oder mehr Mikrofone gleichz eitig verwendet werden
sollen, ist der Einsatz einer automatischen Mischstufe, wie z.B.
Shure SCM810 oder FP410, zu empfehlen.
INSTALLATION DES MIKROFONS
Anbringung eines Mikrofons in einem
Befestigungsflansch (Abbildung 1)
1. An der gewünschten Stelle ein Loch mit 22 mm Durchmesser
bohren.
2. Drei Ansatzlöcher für die mitgelieferten Schrauben markieren
und bohren; dabei den Flansch als Schablone benutzen.
3. Den Vorverstärker durch den Befestigungsflansch einführen.
4. Den Sicherungsring des Befestigungsflansches über die Un-
terseite des Vorverstärkers und nach oben schieben, bis er
fluchtgerecht zur Unterseite des Flansches liegt. Danach den
Ring fest andrücken.
Anbringung eines Mikrofons in einem Schwingdämpfer
(Abbildung 2)
1. An der gewünschten Stelle ein Loch mit 44 mm Durchmesser
bohren.
2. Dr e i Ansatzl öcher für die Schrauben markieren und bohren; da-
bei den Schwingdämpfer als Schablone benutzen.
3. Den Schwingdämpfer mit drei Schrauben an der Befesti-
gungsfläche festschrauben.
Umbau von seitlichem Kabelaustritt zu Austritt nach
unten (Abbildung 3)
1. Die Kappe des Vorverstärkers abschrauben.
2. Die Sicherungsschraube lösen und den XLR-Stecker nach
oben drücken, bis die Schraubklemmen auf der Leiterplatte
zugänglich sind.
3. Das Kabel von den Schraubklemmen trennen und die Kappe
vom Kabel herunterschieben.
4. Die äußere Gewindemutter zurückdrücken, um Zugriff zur inneren Sechskantmutter zu erhalten.
5. Die innere Sechskantmutter vom Schwanenhals abschrauben. Dann die äußere Gewindemutter entfernen.
6. Das Kabel durch die äußere Gewindemutter und dann durch
die innere Sechskantmutter führen.
7. Die innere Sechskantmutter wieder auf den Schwanenhals
aufschrauben.
8. Den Befestigungsflansch oder den Schwingdämpfer anbringen und das Kabel durch die Mitte der Befestigung führen.
9. Das Kabel wieder durch die Vorverstärkerkappe führen.
10. Das Kabel wieder an die Vorverstärker.
11. Schraubklemmen anschließen; danach die Vorverstärker-
kappe wieder fest aufschrauben.
Eingangsanschlüsse des plattenmontierten
Vorverstärkers
1. Das Vorverstärkergehäuse abnehmen, indem die beiden
Kreuzschlitz-Kopfschrauben aus der Rückseite des
Gehäuses herausgeschraubt werden.
2. Das Material aus der Öffnung in der Mitte der Abdeckplatte
oder aus der Mitte des Vorverstärkergehäuses entfernen.
3. Das Kabel auf die gewünschte Distanzlänge zuschneiden und
dabei einen 8 bis 10 cm langen Wartungsknoten berücksichtigen.
4. Die Zugentlastung um das Kabel klemmen und in die Öffnung
einführen.
5. Die Kabelleitungen an die Klemmleiste anschließen
(B = Schwarz, R = Rot, S = Abschirmung).
Ausgangskabelanschlüsse des plattenmontierten
Vorverstärkers (Abbildung 3)
1. Hochwertiges, zweipoliges, abgeschirmtes Mikrofonkabel
verwenden und das Ausgangskabel von der Außenseite des
Vorverstärkers durch die Öffnung mit der schwarzen Hülse
führen.
2. Das Kabel wie folgt mit den Stiften verbinden: Stift 2 = +, Stift
3 = –, Abschirmung = S.
3. Das Vorverstärkergehäuse wieder anbringen.
Anbringung des Steckrast-Windschirms aus Schaumstoff
(Abbildung 4)
1. Den Schaumstoff-Windschirm auf das Mikrofon drücken, bis
er in die unterhalb der Kapsel befindliche Rille einrastet.
2. Zum Abnehmen des Windschirms den Spalt in seinem Befestigungsring mit einem Schraubenzieher oder Daumennagel
auseinander spreizen und den Windschirm vorsichtig abziehen.
4
Page 5
TECHNISCHE DATEN
Frequenzgang (Abbildung 8)
50 bis 17.000 Hz
Polarmuster (Abbildung 9)
Ausgangsimpedanz (1000 Hz)
Nennwert: 150 W (Ist–Wert: 180 W)
Empfindlichkeit (bei 1 kHz, Leerlaufspannung)
Kardioid: –35,0 dB (17,8 mV)
Superkardioid: –33,5 dB (21,1 mV)
Alle Richtungen: –27,50 dB (42,2 mV)
Alle Einstellungen –12 dB bei Gewinn 0
*1 Pascal = 94 dB Schalldruckpegel
Maximaler Schalldruckpegel (1 kHz bei 1 % Klirrfaktor, 1 kW
Last)
Kardioid: 124,2 dB
Superkardioid: 122,7 dB
Alle Richtungen: 116,7 dB
Alle Einstellungen +6 dB bei Gewinn 0
Äquivalentausgangsrauschen (mit A-Gewichtung)
Kardioid: 28,0 dB
Superkardioid: 26,5 dB Schalldruckpegel
Alle Richtungen: 20,5 dB Schalldruckpegel
Rauschabstand (bezogen auf 94 dB Schalldruckpegel)
Kardioid: 66,0 dB
Superkardioid: 67,5 dB
Alle Richtungen: 73,5 dB
Dynamikbereich
96,2 dB
100 dB bei Gewinn 0
Gleichtaktunterdrückung
mindestens 45,0 dB
V orverstärkerausgang-Begrenzungspegel (1 % Klirrfaktor)
–6,0 dBV (0,5 V)
–12 dB bei Gewinn 0
Polarität
Positiver Schalldruck an der Membran erzeugt positive Spannung an Stift 2 in bezug auf Stift 3 des Ausgangssteckverbinders.
Leistungsbedarf
11 bis 52 V Phantom-Gleichspannung, 2,0 mA
Umgebungsbedingungen
Betriebstemperaturbereich: –18 bis 57 C (0 bis 135 F)
Relative Feuchtigkeit: 0 to 95 %
Abmessungen (Abbildung 7)
Zertifizierung
Zur CE–Kennzeichnung berechtigt. Entspricht der EU–Richtli-
nie über elektromagnetische V erträglichkeit 89/336/EEC. Erfüllt
die Prüfungs– und Leistungskriterien der europäischen Norm
EN 55103 (1996) Teil 1 und 2 für Wohngebiete (E1) und
Leichtindustriegebiete (E2).
HINWEIS: Faxabruf technischer Daten unter der Rufnummer
1–800–488–3297 (nur innerhalb der USA), d abei A nleitungen des
Anrufbeantworters befolgen. Weitere technische Unterstützung
wird von Shure unter der R ufnummer ++1 ( 847) 866–2200 geleis-
tet. In Europa bitte ++49 (7131) 72140 anrufen.
Schalldruckpegel
bei 1 kW Belastung
ERSATZTEILE UND ZUBEHÖR
Steckrast-Windschirm aus Schaumstoff RK412WS. . . . . . . . . .
Schaumstoff-Kugelwindschirm A99WS. . . . . . . . . . . . . . . . . . . .
Einrastender Metall-Windschirm A412MWS. . . . . . . . . . . . . . . . .
Allrichtungskapsel R183B. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Superkardioidenkapsel R184B. . . . . . . . . . . . . . . . . . . . . . . . . . . .
Kardioidenkapsel R185B. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Vorverstärkersatz RK183PK. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Schwingdämpfer A400SM. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Guia del usuario del microfono Microflex
serie MX400SE con cuello de GANSO
GENERALIDADES
Los micrófonos Microflex serie MX400SE de Shure son
micrófonos de condensador de electreto en miniatura montados en
cuello de cisne y diseñados para captar las voces de oradores y
cantantes. Su alta sensibilidad y amplia gama de frecuencias los
hace útiles para situaciones de grabación o de refuerzo de sonido.
Los micrófonos MX400SE pueden atornillarse en un pedestal de
micrófonos o en la brida roscada incluida de 5/8” x 27. Su cable de
salida puede cambiarse fácilmente para salir por el costado o por
la parte inferior del micrófono con el fin de ocultarlo. Todos los mo-
delos incluyen un preamplificador en línea y un cable de 9 m (30
pies) de largo. Se ofrecen cartuchos intercambiables de cardioide,
supercardioide y omnidireccionales para uso con cada modelo de
micrófono.
CARACTERISTICAS
• Gama dinámica y respuesta a frecuencias amplias para una
reproducción precisa del sonido en todo el espectro audible
• Salidas equilibradas sin uso de transformadores para aumen-
tar la inmunidad a los ruidos en tramos largos de cable
• Cartuchos intercambiables que permiten elegir el patrón polar
óptimo para cada aplicación
• El soporte amortiguado incluido proporciona más de 20 dB de
aislamiento contra los ruidos transmitidos por la superficie
• Pantalla de espuma con anillo elástico
VARIEDADES DE MODELOS
Todos los micrófonos Microflex se ofrecen con uno de tres cartuchos intercambiables. El patrón polar de captación del cartucho
originalmente usado en un micrófono particular se designa por el
sufijo que tiene en su número de modelo:
C = Cardioide, S = Supercardioide, O = Omnidireccional
MX412SE/C, MX418SE/C: Se recomienda para aplicaciones
generales de refuerzo de sonido. Angulo de captación (nivel de –3
dB) = 130.
MX412SE/S, MX418SE/S: Se recomienda para aplicaciones de
refuerzo de sonido en las cuales la zona de cobertura es más estre-
cha o se requiere un alcance mayor. Angulo de captación = 115.
MX412SE/O, MX 418SE/O: Se recomienda para aplicaciones de
grabación y de monitoreo remoto de sonido. Angulo de captación =
360.
GUIA GENERAL DE INSTALACION
1. Apunte el micrófono hacia la fuente sonora deseada (es decir,
el orador) y alejado de las fuentes no deseadas, como por
ejemplo, los altoparlantes.
2. Coloque el micrófono a una distancia de 15 a 30 cm de la
fuente sonora deseada.
3. Siempre use la pantalla de espuma provista o la pantalla
metálica opcional para controlar el ruido causado por el aliento.
4. Si cuatro o más micrófonos estarán activos simultáneamente,
se recomienda usar una consola mezcladora automática tal
como la SCM810 ó la FP410 de Shure.
INSTALACION DEL MICROFONO
Instalación del micrófono en una brida de montaje
(Figura 1)
1. Taladre un agujero de 22 mm (7/8 pulg) de diámetro en el lugar
deseado.
2. Use la brida como plantilla para marcar y taladrar tres agujeros
guía para los tornillos de montaje provistos.
3. Inserte el preamplificador a través de la brida de montaje.
4. Coloque el anillo retenedor de la brida de montaje sobre la
parte inferior del preamplificador y deslícelo hacia arriba hasta
que quede atrás con la parte inferior de la brida. Después coloque el anillo firmemente en su lugar.
5. Fije la brida a la superficie de montaje con tres tornillos.
5
Page 6
Instalación del micrófono en un soporte amortiguado
(Figura 2)
1. Taladre un agujero de 44 mm (1-3/4 pulg) de diámetro en el
lugar deseado.
2. Use el soporte a mortiguado como plantilla para marcar y t aladrar
tres agujeros guía para los tornillos de montaje.
3. Fije el soporte amortiguado a la superficie de montaje con los
tres tornillos.
Cambio de salida lateral del cable a salida inferior
(Figura 3)
1. Destornille la tapa del preamplificador.
2. Afloje el tornillo retenedor y empuje el enchufe tipo XLR hacia
arriba hasta que se tenga acceso a los tornillos de los bornes
de la tarjeta de circuitos.
3. Desconecte el c able d e l os b ornes c on t ornillo y q uite l a t apa d el
cable.
4. Empuje la tuerca exterior hacia atrás para lograr acceso a la
tuerca hexagonal interior.
5. Destornille la tuerca hexagonal interior para quitarla del cuello
de cisne. Después quite la tuerca exterior.
6. Inserte el cable a través de la tuerca exterior y después a tra-
vés de la tuerca hexagonal interior.
7. Atornille la tuerca hexagonal nuevamente en el cuello de
cisne.
8. Instale la brida de montaje o el soporte amortiguado y pase el
cable a través del centro de la pieza de montaje.
9. Vuelva a insertar el cable por la tapa del preamplificador.
10. Vuelva a conectar el cable a los bornes del preamplificador;
después instale la tapa del preamplificador atornillándola bien
firme.
Conexión del cable de entrada del preamplificador de
montaje en placa
1. Suelte la caja del preamplificador sacando los dos tornillos
Phillips de su parte trasera.
2. Quite el material del agujero en el centro de la cubierta o en
el centro de la caja del preamplificador.
3. Corte el cable al largo deseado, dejando un largo adicional de
8–10 cm para mantenimiento.
4. Instale el amortiguador de esfuerzos en el cable e insértelo en
el agujero.
5. Conecte los conductores del cable al bloque de bornes (B =
Negro, R = Rojo, S = Blindaje).
Conexión del cable de salida del preamplificador de
montaje en placa (Figura 3)
1. Utilice cable para micrófonos de calidad profesional, de dos
conductores con blindaje, y pase el cable de salida desde el
exterior del preamplificador a través del agujero con el buje
negro.
2. Conecte el cable a las clavijas de la manera siguiente: Clavija
2 = (+); Clavija 3 = (–); Blindaje = S.
3. Vuelva a instalar la caja del preamplificador.
Instalación de la pantalla de espuma con anillo elástico
(Figura 4)
1. Deslice la pantalla de espuma sobre el micrófono hasta que
se enganche en la ranura ubicada debajo del cartucho del mismo.
2. Para quitar la pantalla, abra la separación de su anillo de montaje con un destornillador o la uña y tírela cuidadosamente
hasta quitarla.
ESPECIFICACIONES
Respuesta a frecuencias (Figura 8)
50 a 17.000 Hz
Patrón polar (Figura 9)
Impedancia de salida (1000 Hz)
Nominal: 150 W (real: 180 W)
Sensibilidad (a 1 kHz, voltaje en circuito abierto)
Cardioide: –35,0 dB (17,8 mV)
Supercardioide: –33,5 dB (21,1 mV)
Omnidireccional: –27,5 dB (42,2 mV)
Todos los ajuste son de –12 dB con ganancia en 0
*1 Pascal = 94 dB SPL
Intensidad máx. sonido (1 kHz con 1% THD, carga de 1 kW)
Cardioide: 124,2 dB
Supercardioide: 122,7 dB
Omnidireccional: 116,7 dB
Todos los ajuste son de +6 dB con ganancia en 0
Ruido equivalente de salida (ponderación A)
Cardioide: 28,0 dB SPL
Supercardioide: 26,5 dB SPL
Omnidireccional: 20,5 dB SPL
Relación de señal a ruido (con presión acústica de referencia
de 94 dB)
Cardioide: 66,0 dB
Supercardioide: 67,5 dB
Omnidireccional: 73,5 dB
Gama dinámica
96,2 dB
100 dB con ganancia en 0
Rechazo en modo común
45,0 dB mínimo
Nivel de limitación de salida del preamplificador (1% THD)
–6,0 dBV (0,5 V)
–12 dB con ganancia en 0
Polaridad
Una presión positiva en el diafragma del micrófono produce un
voltaje positivo en la clavija 2 con respecto a la clavija 3 del
conector de salida.
Requisitos de alimentación
11 a 52 VCC de potencia fantasma nominal; 2,0 mA
Requisitos de entorno
Gama de temperatura de funcionamiento: –18 a 57C (0 a
135F)
Humedad relativa: 0 a 95%
Dimensiones (Figura 7)
Certificaciones
Califica para llevar las marcas CE. Cumple la directiva europea
89/336/EEC de compatibilidad electromagnética. Se ajusta a
los criterios correspondientes de verificación y funcionamiento
establecidos en la norma europea EN 55103 (1996), partes 1 y
2, para zonas residenciales (E1) y zonas de industria ligera (E2).
NOT A: Para obtener información técnica vía Fax, llame al
1–800–488–3297 y siga las instrucciones dadas en la grabación.
Para recibir soporte técnico adicional, llame a Shure al teléfono
(847) 866–2200. En Europa, llame al 49–7131–72140.
con carga de 1 kW
PIEZAS DE REPUESTO Y ACCESORIOS
Pantalla de espuma con anillo elástico RK412WS. . . . . . . . . . .
Pantalla de bola de espuma A99WS. . . . . . . . . . . . . . . . . . . . . .
Pantalla metálica trabable A412MWS. . . . . . . . . . . . . . . . . . . . . .
Cartucho omnidireccional R183B. . . . . . . . . . . . . . . . . . . . . . . . . .
Cartucho de supercardioide R184B. . . . . . . . . . . . . . . . . . . . . . . .
Cartucho de cardioide R185B. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Juego de preamplificador RK183PK. . . . . . . . . . . . . . . . . . . . . . .
Soporte amortiguado A400SM. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6
Page 7
Guida d’uso dei microfoni a collo d’oca Microflex serie
MX400SE
DESCRIZIONE GENERALE
I microfoni Shure Microflex serie MX400SE sono microfoni tipo
miniatura a condensatore con elettrete, a montaggio a collo d’oca,
concepiti principalmente per la ricezione di segnali vocali e oratori.
La loro elevata sensibilità e la vasta gamma di frequenze li rendono
adatti sia agli impianti di registrazione che a quelli di amplificazione
sonora.
I microfoni MX400SE possono essere avvitati in un supporto per
microfono o nella flangia filettata da 2.46 mm (5/8 pollice) x 27 in
dotazione. Possono essere facilmente modificati in modo da far uscire il cavo dal basso anziché lateralmente, per nasconderlo alla
vista. T utti i modelli includono un preamplificatore in linea e un cavo
di 9 m. Ciascun microfono è disponibile con le cartucce intercam-
biabili desiderate: a cardioide, a supercardioide od omnidirezionali.
CARATTERISTICHE
• Gamma dinamica di elevato valore e risposta in frequenza a
larga banda, ai fini di una riproduzione precisa del suono in tutto il campo di frequenze audio
• Uscita bilanciata, senza trasformatore, per ottenere una mag-
giore immunità dal rumore in lunghi tratti di cavo
• Cartucce intercambiabili, che consentono di effettuare una
scelta ottimale del diagramma polare di ricezione per ogni applicazione
• Supporto antivibrazione in dotazione che fornisc e un isolamento
di oltre 20 dB dal rumore trasmesso dalla superficie
• Schermo paravento in schiuma poliuretanica con montaggio
a scatto
DESCRIZIONE DEI MODELLI
Tutti i microfoni Microflex sono dotati di una cartuccia a scelta
fra tre modelli intercambiabili. Il diagramma polare della cartuccia
originale usata in uno specifico microfono è indicato dal suffisso del
numero di modello:
C= Cardioide, S = Supercardioide, 0= Omnidirezionale.
MX412SE/C, MX418SE/C: raccomandato p er impianti d i amplificazione sonora di tipo generale. Angolo di ricezione (–3 dB) = 130.
MX412SE/S, M X 418SE/S: raccomandato per impianti di amplificazione sonora che richiedono una direttività o portata maggiore.
Angolo di ricezione (–3 dB) = 115.
MX412SE/O, MX418SE/O: raccomandato per impianti di registrazione o monitoraggio a distanza. Angolo di ricezione = 360.
LINEE GUIDA GENERALI DI INSTALLAZIONE
1. Rivolgere il microfono verso la sorgente sonora desiderata,
ossia chi usa il microfono, e lontano da sorgenti sonore indesiderate, come un altoparlante.
2. Il microfono deve trovarsi a 15-30 cm dalla sorgente sonora
desiderata.
3. Usare sempre lo schermo paravento in schiuma poliuretanica
(in dotazione) oppure lo schermo paravento metallico (opzionale) per schermare il microfono dal rumore della respirazione.
4. Se quattro o più microfoni saranno in funzione contempora-
neamente, si raccomanda l’uso di un mixer automatico, come
il modello Shure SCM810 o FP410.
INSTALLAZIONE DEL MICROFONO
Installazione del microfono in una flangia di montaggio
(Figura 1)
1. Praticare con un trapano nel punto desiderato un foro di 22
mm di diametro.
2. Utilizzando la flangia come una dima, contrassegnare la posi-
zione delle tre viti di fissaggio e praticare con il trapano i corrispondenti fori di guida.
3. Inserire il preamplificatore attraverso la flangia di montaggio.
4. Inserire l’anello di ritegno della flangia di montaggio nella parte
inferiore del preamplificatore e farlo scorrere verso l’alto finché
non è a filo con la parte inferiore della flangia; quindi premerlo
fermamente in posizione.
5. Assicurare la flangia alla superficie di montaggio con tre viti.
Installazione del microfono in un supporto
antivibrazione (Figura 2)
1. Praticare con un trapano nel punto desiderato un foro di 44
mm di diametro.
2. Utilizzando il supporto antivibrazione come una dima, contrassegnare la posizione delle tre viti in dotazione e praticare con
il trapano i corrispondenti fori di guida.
3. Assicurare il supporto antivibrazione alla superficie di montaggio con tre viti.
Modifica per fare uscire il cavo dal basso anziché
lateralmente (Figura 3)
1. Svitare il coperchio del preamplificatore.
2. Allentare la vite di ritegno e spingere in su il connettore XLR
finché non è possibile accedere ai terminali ad avvitamento
sulla scheda di circuiti.
3. Scollegare il cavo dai terminali ad avvitamento e sfilare il coperchio dal cavo.
4. Spingere indietro il dado filettato esterno per accedere al dado
esagonale interno.
5. Svitare il dado esagonale interno dal collo d’oca, quindi estrarre il dado filettato esterno.
6. Infilare il cavo prima nel dado filettato esterno, quindi in quello
esagonale interno.
7. Riavvitare il dado esagonale interno nel collo d’oca.
8. Installare il supporto a flangia o quello antivibrazione e fare passare il cavo attraverso il centro del supporto stesso.
9. Infilare nuovamente il cavo attraverso il coperchio del preamplificatore.
10. Ricollegare il cavo ai terminali ad avvitamento del preamplificatore, quindi mettere a posto e serrare bene il tappo del
preamplificatore.
Collegamenti d’ingresso del preamplificatore a
montaggio su piastra
1. Staccare l’alloggiamento del preamplificatore svitando le due
viti con testa a croce dalla parte posteriore dell’alloggiamento
stesso.
2. Togliere il materiale che si trova nel foro al c entro della pi astra di
copertura o dell’alloggiamento del preamplificatore.
3. Tagliare il cavo alla lunghezza adatta per l’altezza a cui si de-
sidera sospendere l’apparecchio, lasciando un avvolgimento
di 8–10 cm per eventuali interventi.
4. Applicare il pressacavo al cavo e infilarlo nel foro.
5. Collegare i conduttori del cavo alla morsettiera (B = nero,
R = rosso, S = schermatura).
Collegamenti di uscita del preamplificatore a montaggio
su piastra (Figura 3)
6. Utilizzando un cavo da microfono di qualità professionale, bifilare e s chermato, infilare il cavo d i uscita d all’esterno d el p reamplificatore nel foro con la boccola nera.
7. Collegare il cavo ai piedini come segue: piedino 2 = +, piedino
3 = –, schermatura =S.
8. Mettere a posto l’alloggiamento del preamplificatore.
Installazione dello schermo paravento in schiuma
poliuretanica con montaggio a scatto (Figura 4)
1. Premere lo schermo paravento in schiuma poliuretanica sul
microfono finché non scatta in posizione nella scanalatura che
si trova sotto la cartuccia.
2. Per togliere lo schermo, allargare l’apertura nel suo anello di
montaggio usando un cacciavite o l’unghia del pollice e stac-
care lo schermo con cautela.
7
Page 8
DATI TECNICI
Risposta in frequenza (Figura 8)
Da 50 a 17.000 Hz
Diagramma polare (Figura 9)
Impedenza di uscita (1000 Hz)
Valore nominale di 150 W (valore effettivo di 180 W)
Sensibilità (a 1 kHz, tensione a circuito aperto)
Cardioide: –35,0 dB (17,8 mV)
Supercardioide: –33,5 dB (21,1 mV)
Omnidirezionale: –27,5 dB (42,2 mV)
Tutte le impostazioni –12 dB a guadagno 0
*1 Pascal = 94 dB di pressione sonora
Livello massimo di pressione sonora (1 kHz a 1% di distorsione armonica totale, carico di 1 kW)
Cardioide: 124,2 dB
Supercardioide: 122,7 dB
Omnidirezionale: 116,7 dB
Tutte le impostazioni +6 dB a guadagno 0
Rumore di uscita equivalente (ponderato A)
Cardioide: 28,0 dB
di pressione sonora
Supercardioide: 26,5 dB di pressione sonora
Omnidirezionale: 20,5 dB di pressione sonora
Rapporto segnale/rumore (riferimento: 94 dB di pressione sonora)
Cardioide: 66,0 dB
Supercardioide: 67,5 dB
Omnidirezionale: 73,5 dB
Gamma dinamica
con carico di 1 kW
96,2 dB
100 dB a guadagno 0
Reiezione di modo comune
45,0 dB min.
Livello di limitazione dell’uscita del preamplificatore (1% di
distorsione armonica totale)
–6,0 dBV (0,5 V)
–12 dB a guadagno 0
Polarità
Una pressione sonora positiva sul diaframma genera una
tensione positiva sul piedino 2 rispetto al piedino 3 del
connettore di uscita.
Requisiti di alimentazione
Da 11 a 52 V c.c., di tipo virtuale; 2,0 mA.
Requisiti sulle condizioni ambientali
Campo della temperatura di esercizio: da –18
a 57 C
Umidità relativa: da 0 al 95%.
Dimensioni (Figura 7)
CERTIFICAZIONI
Contrassegnabile con il marchio CE. Conforme alla direttiva
europea sulla compatibilità elettromagnetica 89/336/CEE. Con-
forme ai criteri sulle prestazioni e alle prove pertinenti specificati
nella norma europea EN 55103 (1996) parti 1 e 2, per ambienti
residenziali (E1) e industriali leggeri (E2).
NOT A: per o ttenere d ati t ecnici tramite t elefax, c hiamare il n umero
1–800–488–3297 (solo negli USA) e seguire le istruzioni regis trate. Per assistenza tecnica, rivolgersi alla Shure chiamando il
numero USA (847) 866–2200. In Europa, chiamare il numero
0049–7131–72140.
RICAMBI E ACCESSORI
Schermo paravento in schiuma poliuretanica con
montaggio a scatto RK412WS. . . . . . . . . . . . . . . . . . . . . . . . . . .
Schermo paravento sferico in schiuma poliuretanica A99WS. .
Schermo paravento metallico bloccabile A412MWS. . . . . . . . . .
Kit preamplificatore RK183PK. . . . . . . . . . . . . . . . . . . . . . . . . . . .
Cartuccia omnidirezionale R183B. . . . . . . . . . . . . . . . . . . . . . . . .
Cartuccia a supercardioide R184B. . . . . . . . . . . . . . . . . . . . . . . .
Cartuccia a cardioide R185B. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Supporto antivibrazione A400SM. . . . . . . . . . . . . . . . . . . . . . . . .
8
Page 9
THREADED FLANGE
Á
BRIDE FILETÉE
GEWINDEFLANSCH
BRIDA ROSCADA
FLANGIA FILETTATA
MICROPHONE
MICROPHONE
MIKROFON
MICROFONO
MICROFONO
MICROPHONE
MICROPHONE
MIKROFON
MICROFONO
MICROFONO
SHOCK MOUNT ASSEMBLY
ASSEMBLAGE DE LA MONTURE SILENT–BLOC
SCHWINGDÄMPFER–BAUGRUPPE
SOPORTE
AMORTIGUADO
SUPPORTO
ANTIVIBRAZIONE
SHOCK MOUNT ADAPTER
MONTURE SILENT–BLOC
SCHWINGDÄMPFER
CONJUNTO DE SOPORTE AMORTIGUADO
GRUPPO SUPPORTO ANTIVIBRAZIONE
THREADED FLANGE INSTALLATION
INSTALLATION DE LA BRIDE FILETÉE
INSTALLATION DES GEWINDEFLANSCHES
INSTALACION DE BRIDA ROSCADA
INSTALLAZIONE DELLA FLANGIA FILETTATA
FIGURE 1 S ABBILDUNG 1 S FIGURA 1
S = SILVER BLINDAGE ABSCHIRMUNG BLINDAJE SCHERMATURA
R = RED ROUGE ROT ROJO ROSSO
S
B = BLACK NOIR SCHWARZ NEGRO NERO
R
B
CHANGING FROM SIDE TO BOTTOM CABLE EXIT
CHANGEMENT DE LA SORTIE DU CÂBLE DU CÔTÉ AU DESSOUS
UMBAU VON SEITLICHEM KABELAUSTRITT ZU AUSTRITT NACH UNTEN
CAMBIO DE SALIDA LATERAL DEL CABLE A SALIDA INFERIOR
MODIFICA PER FARE USCIRE IL CAVO DAL BASSO ANZICHÉ LATERALMENTE
FIGURE 3 S ABBILDUNG 3 S FIGURA 3
SHOCK MOUNT INSTALLATION
INSTALLATION DE LA MONTURE SILENT–BLOC
INSTALLATION DES SCHWINGDÄMPFERS
INSTALACION DEL SOPORTE AMORTIGUADO
INSTALLAZIONE DEL SUPPORTO ANTIVIBRAZIONE
FIGURE 2 S ABBILDUNG 2 S FIGURA 2
SNAP-FIT GROOVE
GORGE D’ENCLIQUETAGE
STECKRASTRILLE
RANURA PARA ANILLO
SCANALATURA PER MONTAGGIO A
ELASTICO
SCATTO
SCHERMO PARAVENTO
SNAP–FIT WINDSCREEN INSTALLATION
INSTALLATION DU COUPE–VENT ENCLIQUETABLE
ANBRINGUNG DES STECKRAST–WINDSCHIRMS
INSTALACION DE PANTALLA DE ESPUMA
INSTALLAZIONE DELLO SCHERMO PARAVENTO
SLOT
FENTE
KERBE
SEPARACION
APERTURA
WINDSCREEN
COUPE–VENT
WINDSCHIRM
PANTALLA
FIGURE 4 S ABBILDUNG 4 S FIGURA 4
9
Page 10
1
4
PREAMP GAIN ADJUSTMENT RÉGLAGE DE PRÉAMPLI VORVERSTÄRKER-
VERSTÄRKUNGSEINSTELLUNG AJUSTE DE GANANCIA DEL PREAMPLIFICACIÓN
REGISTRAZIONE DI GUADAGNO DELLA PREAMPLIFICAZIONE
FIGURE 5 S ABBILDUNG 5 S FIGURA 5
2
3
1
2
3
12 dB
5
6
0 dB
4
5
6
44.5 mm
(1.75 in.)
THREADED FLANGE BRIDE DE
MONTAGE BEFESTIGUNGS-
FLANSCH BRIDA DE MONTAJE
FLANGIA DI MONTAGGIO
PREAMPLIFIER CIRCUIT BOARD LEGEND LÉGENDE DU CIRCUIT IMPRIMÉ DU PRÉAMPLIFICATEUR BESCHRIFTUNG
DER VORVERSTÄRKER–LEITERPLATTE LEYENDA DE TARJETA DE CIRCUIT OS DE PREAMPLIFICADOR LEGENDA
DELLA SCHEDA DI CIRCUITI DEI MODELLI DEL PREAMPLIFICATORE
FIGURE 6 ABBILDUNG 6 FIGURA 6
16.26 mm
(0.64 in.)
38 mm
(1.5 in.)
50.80 mm
(2.00 in.)
14.22 mm
(0.56 in.)
SHOCK MOUNT ASSEMBLY AS-
SEMBLAGE DE LA MONTURE SI-
LENT–BLOC SCHWINGDÄMPFER–BAUGRUPPE SOPORTE
AMORTIGUADO SUPPORTO ANTI-
VIBRAZIONE
DIMENSIONS DIMENSIONS ABMESSUNGEN DIMENSIONES DIMENSIONI
43.18 mm
(1.70 in.)
11.68 mm
(0.46 in.)
MX412SE: 361.21 mm (14.221 in.)
MX418SE: 500.91 mm (19.721 in.)
9.14 mm
(0.36 in.)
122.94 mm
FIGURE 7 S ABBILDUNG 7 S FIGURA 7
(4.84 in.)
19.56 mm
(0.77 in.)
20.07 mm
(0.79 in.)
10
Page 11
150
o
180
o
150
o
150
o
180
o
150
o
+10
–10
+10
–10
o
120
o
20,000
20,000
90
o
60
o
120
o
90
o
60
150
150
–20 dB
–15 dB
–10 dB
–5 dB
o
30
0
250 Hz
500 Hz
1000 Hz
o
180
o
–20 dB
–15 dB
–10 dB
–5 dB
o
30
180
o
150
30
0
250 Hz
500 Hz
1000 Hz
SUPERCARDIOID SUPERKARDIOID SUPERCARDIOIDE
o
150
0
50 100 20020
500 1,000 2,000 5,000 10,000
Hz
CARDIOID KARDIOD CARDIODE
0
50 100 20020
500 1,000 2,000 5,000 10,000
Hz
SUPERCARDIOID SUPERKARDIOID SUPERCARDIOIDE
o
120
o
90
o
60
o
30
CARDIOID KARDIOD CARDIODE
o
o
120
o
90
o
60
o
o
o
120
o
90
–20 dB
150
150
–15 dB
–10 dB
–5 dB
o
30
0
2500 Hz
6400 Hz
10000 Hz
o
180
o
–20 dB
–15 dB
–10 dB
–5 dB
o
30
0
2500 Hz
6400 Hz
10000 Hz
o
180
o
o
60
o
120
o
90
o
60
o
120
o
90
o
60
o
30
o
150
o
120
o
90
o
60
o
30
o
150
+10
–10
o
120
20,000
o
90
–20 dB
o
60
–15 dB
–10 dB
–5 dB
o
30
0
250 Hz
500 Hz
1000 Hz
OMNIDIRECTIONAL OMNIDIRECTIONNELLE OMNIDIRECCIONAL
0
500 1,000 2,000 5,000 10,00050 100 20020
Hz
OMNIDIRECTIONAL OMNIDIRECTIONNELLE OMNIDIRECCIONAL
ALLE RICHTUNGEN OMNIDIREZIONALE
TYPICAL FREQUENCY RESPONSE
COURBE DE RÉPONSE TYPIQUE
COURBES DE DIRECTIVITÉ TYPIQUES
TYPISCHER FREQUENZGANG
RESPUESTA DE FRECUENCIA TIPICA
PATRONES DE CAPTACION POLAR TIPICOS
RISPOSTA IN FREQUENZA TIPICA
o
120
o
90
o
60
o
30
ALLE RICHTUNGEN OMNIDIREZIONALE
o
120
o
90
o
60
o
30
TYPICAL POLAR PATTERNS
TYPISCHE POLARMUSTER
DIAGRAMMI POLARI TIPICI
–20 dB
–15 dB
–10 dB
–5 dB
0
2500 Hz
6400 Hz
10000 Hz
o
120
o
90
o
60
o
30
FIGURE 8 S ABBILDUNG 8 S FIGURA 8 FIGURE 9 S ABBILDUNG 9 S FIGURA 9
11
Page 12
R27
R1
100
100
R28
R2
100
100

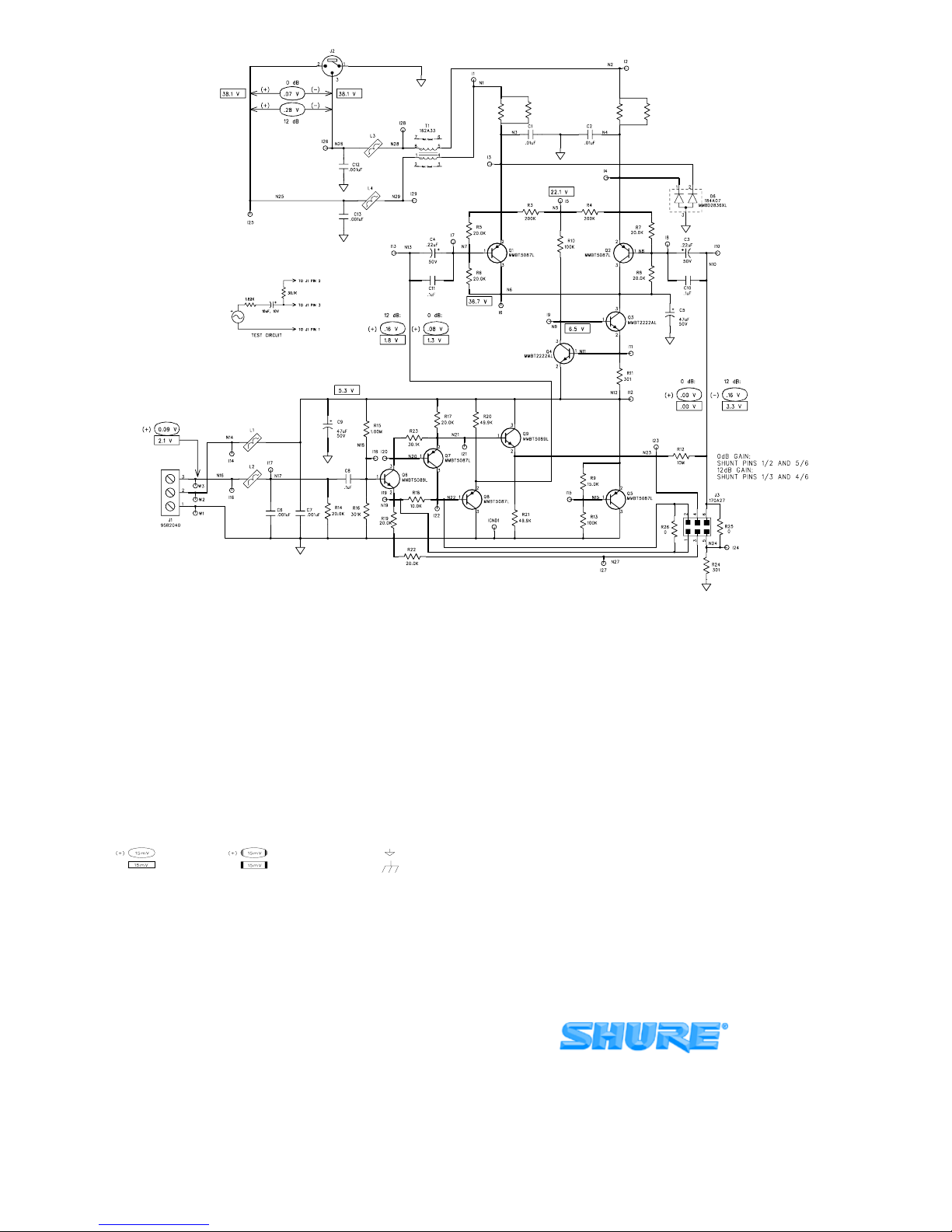

PREAMPLIFIER SCHEMATIC DIAGRAM SCHÉMA DE PRINCIPE DU PRÉAMPLIFICATEUR STROMLAUFPLAN
FÜR VORVERSTÄRKER DIAGRAMA ESQUEMATICO DEL PREAMPLIFICADOR SCHEMA CIRCUITALE DEI
MODELLI DEL PREAMPLIFICATORE
FIGURE 10 ABBILDUNG 10 FIGURA 10
NOTES:
1. All resistors1/10 Watt, 1%, 0805 unless otherwise specified.
2. Electrolytic capacitors shown in µF, ±10%, 50V or more, unlss otherwise specified.
3. The following symbols denote:
A.C. Voltage
D.C. Voltage
A.C. Voltage, Mic Off
D.C. Voltage, Mic Off
(+) / (–) indicate A.C. polarity relative to
input test signal.
4. All voltages measured with input driven by a 0.1 Vrms, 1kHz signal through the test circuit shown below. A Shure M367 mixer or
equivalent, with 48 V phantom power switched on, supplies the required power and load to preamplifier.
Printed Clrcuit Ground
Case Ground
SHURE Incorporated
Web Address: http://www.shure.com
222 Hartrey Avenue, Evanston, IL 60202–3696, U.S.A.
Phone: 847-866–2200 Fax: 847-866-2279
In Europe, Phone: 49-7131-72140 Fax: 49-7131-721414
In Asia, Phone: 852-2893-4290 Fax: 852-2893-4055
Elsewhere, Phone: 847-866–2200 Fax: 847-866-2585
12
Loading...
