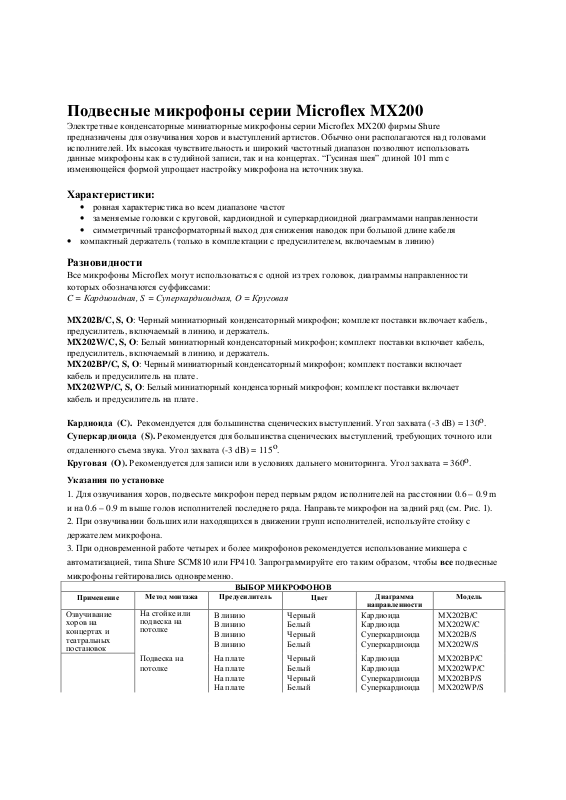

Подвесные микрофоны серии Microflex MX200
Озвучивание
постановок
На стойке или
На плате
Белый
Суперкардиоида
МХ202WР
/S
Электретные конденсаторные миниатюрные микрофоны серии Microflex MX200 фирмы Shure
предназначены для озвучивания хоров и выступлений артистов. Обычно они располагаются над головами
исполнителей. Их высокая чувствительность и широкий частотный диапазон позволяют использовать
данные микрофоны как в студийной записи, так и на концертах. “Гусиная шея” длиной 101 mm с
изменяющейся формой упрощает настройку микрофона на источник звука.
Характеристики:
• ровная характеристика во всем диапазоне частот
• заменяемые головки с круговой, кардиоидной и суперкардиоидной диаграммами направленности
• симметричный трансформаторный выход для снижения наводок при большой длине кабеля
• компактный держатель (только в комплектации с предусилителем, включаемым в линию)
Разновидности
Все микрофоны Microflex могут использоваться с одной из трех головок, диаграммы направленности
которых обозначаются суффиксами:
C = Кардиоидная, S = Суперкардиоидная, O = Круговая
MX202B/C, S, O: Черный миниатюрный конденсаторный микрофон; комплект поставки включает кабель,
предусилитель, включаемый в линию, и держатель.
MX202W/C, S, O: Белый миниатюрный конденсаторный микрофон; комплект поставки включает кабель,
предусилитель, включаемый в линию, и держатель.
MX202BP/C, S, O: Черный миниатюрный конденсаторный микрофон; комплект поставки включает
кабель и предусилитель на плате.
MX202WP/C, S, O: Белый миниатюрный конденсаторный микрофон; комплект поставки включает
кабель и предусилитель на плате.
Кардиоида (C). Рекомендуется для большинства сценических выступлений. Угол захвата (-3 dB) = 130o.
Суперкардиоида (S). Рекомендуется для большинства сценических выступлений, требующих точного или
отдаленного съема звука. Угол захвата (-3 dB) = 115o.
Круговая (O). Рекомендуется для записи или в условиях дальнего мониторинга. Угол захвата = 360o.
Указания по установке
1. Для озвучивания хоров, подвесьте микрофон перед первым рядом исполнителей на расстоянии 0.6 – 0.9 m
и на 0.6 – 0.9 m выше голов исполнителей последнего ряда. Направьте микрофон на задний ряд (см. Рис. 1).
2. При озвучивании больших или находящихся в движении групп исполнителей, используйте стойку с
держателем микрофона.
3. При одновременной работе четырех и более микрофонов рекомендуется использование микшера с
автоматизацией, типа Shure SCM810 или FP410. Запрограммируйте его таким образом, чтобы все подвесные
микрофоны гейтировались одновременно.
Применение
хоров на
концертах и
театральных
Подвеска на
Метод монтажа Предусилитель
подвеска на
потолке
потолке
ВЫБОР МИКРОФОНОВ
В линию
В линию
В линию
В линию
На плате
На плате
На плате
Черный
Белый
Черный
Белый
Черный
Белый
Черный
Цвет
Диаграмма
направленности
Кардиоида
Кардиоида
Суперкардиоида
Суперкардиоида
Кардиоида
Кардиоида
Суперкардиоида
Модель
МХ202В/C
МХ202W/C
МХ202В/S
МХ202W/S
МХ202ВР/C
МХ202WР/C
МХ202ВР/S
Page 2
Запись на
пространстве
На стойке или
и вокала
открытом
или дальний
мониторинг речи
подвеска на
потолке
Подвеска на
потолке
В линию
В линию
На плате
На плате
Черный
Белый
Черный
Белый
Круговая
Круговая
Круговая
Круговая
МХ202В/O
МХ202W/O
МХ202ВР/O
МХ202WР/O
Установка предусилителя
Установка предусилителя в линию (Рис. 2)
Закрепите предусилитель на стене или потолке с помощью двух монтажных зажимов. Подключите кабель,
используя винтовые полюсные клеммы внутри предусилителя. Они маркированы следующим образом: B
(черный), R (красный), и S (экран).
Входные соединения предусилителя на плате
1. Разберите корпус предусилителя, отвинтив два винта с его обратной стороны.
2. Удалите материал из отверстия в центре крышки или корпуса.
3. Выпустите кабель на необходимую длину, порядка 76 – 101 mm.
4. Зажмите кабель специальной накладкой и пропустите ее в отверстие.
5. Подключите кабель к клеммам (B = черный, R = красный, S = экран).
Выходные соединения предусилителя на плате
1. Пропустите выходной кабель через отверстие с черным обрамлением.
2. Подключите кабель к клеммам: 2 = +, 3 = -, экран = S.
3. Соберите корпус предусилителя.
Установка микрофона (Рис. 3)
Наиболее устойчивое положение микрофона достигается при форме его “гусиной шеи”, которая показана на
Рис. 3. Используя подвесной зажим с резьбой или леской, зафиксируйте микрофон в необходимом
положении.
Установка ветрозащиты (Рис. 4)
1. Надевайте ветрозащиту на микрофон до ее фиксации в поперечной канавке.
2. Зацепите за щель в монтажном кольце отверткой или пальцем и снимите ветрозащиту.
Технические характеристики:
Частотный диапазон (Рис. 5)
50 Hz — 17000 Hz
Диаграмма направленности (Рис. 6)
Выходное сопротивление
Расчетное 150
Ohm
(реально 180
Чувствительность при разомкнутой схеме (
Ohm)
на частоте
1 kHz, 1 V/microbar*)
Кардиоидная: -53.5 dB (2.11 mV)
Суперкардиоидная: -52.5 dB (2.37 mV)
Круговая: -48.0 dB (3.98 mV)
*1 microbar = 74 dB SPL
Максимальный уровень звукового давления (SPL) (1 kHz при 1% THD,
на
нагрузке 1 k
Ohm
)
Кардиоидная: 123.0 dB
Суперкардиоидная: 122.0 dB
Круговая: 117.5 dB
Page 3
Эквивалентный шум на выходе (A-взвешенный)
Кардиоидная: 29.0 dB SPL
Суперкардиоидная: 28.0 dB SPL
Круговая: 23.5 dB SPL
Отношение сигнал/шум (относительно 94 dB SPL)
Кардиоидная: 65.0 dB
Суперкардиоидная: 66.0 dB
Круговая: 70.5 dB
Динамический диапазон (
94.0 dB
Уровень перегрузки на выходе предусилителя
на
нагрузке 1 k
Ohm)
(при 1% THD)
-6.0 dBV (0.5 V)
Полярность
Давление на диафрагму в прямом направлении приводит к возникновению положительного
напряжения на контакте 2 по отношению к контакту 3 выходного разъема микрофона.
Питание
Фантомное
Напряжение: от 11 V до 52 V
Потребляемый ток:
2.0
mA
Условия окружающей среды
Диапазон температур от -18 до +57 oС при относительной влажности от 0 до 95 %.
Габариты
см. Рис. 7
