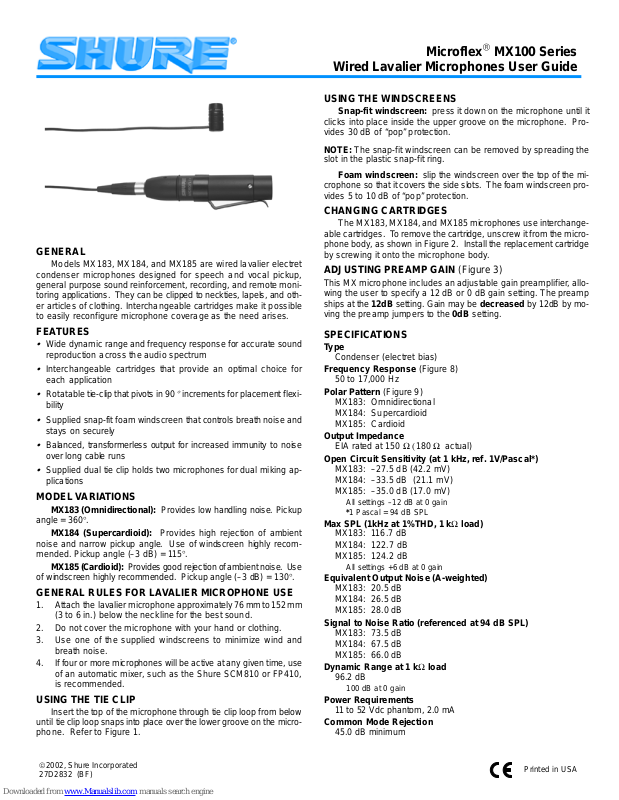

Page 1
GENERAL
Models MX183, MX184, and MX185 are wired lavalier electret
condenser microphones designed for speech and vocal pickup,
general purpose sound reinforcement, recording, and remote monitoring applications. They can be clipped to neckties, lapels, and other articles of clothing. Interchangeable cartridges make it possible
to easily reconfigure microphone coverage as the need arises.
FEATURES
S Wide dynamic range and frequency response for accurate sound
reproduction across the audio spectrum
S Interchangeable cartridges that provide an optimal choice for
each application
S Rotatable tie-clip that pivots in 90_ increments for placement flexi-
bility
S Supplied snap-fit foam windscreen that controls breath noise and
stays on securely
S Balanced, transformerless output for increased immunity to noise
over long cable runs
S Supplied dual tie clip holds two microphones for dual miking ap-
plications
MODEL VARIATIONS
MX183 (Omnidirectional): Provides low handling noise. Pickup
angle = 360 °.
MX184 (Supercardioid): Provides high rejection of ambient
noise and narrow pickup angle. Use of windscreen highly recommended. Pickup angle (–3 dB) = 115°.
MX185 (Cardioid): Provides g ood r ejection o f a mbient n oise. Use
of windscreen highly recommended. Pickup angle (–3 dB) = 130°.
GENERAL RULES FOR LAVALIER MICROPHONE USE
1. Attach the lavalier microphone approximately 76 mm t o 152 mm
(3 to 6 in.) below the neckline for the best sound.
2. Do not cover the microphone with your hand or clothing.
3. Use one of the supplied windscreens to minimize wind and
breath noise.
4. If four or more microphones will be active at any given time, use
of an automatic mixer, such as the Shure SCM810 or FP410,
is recommended.

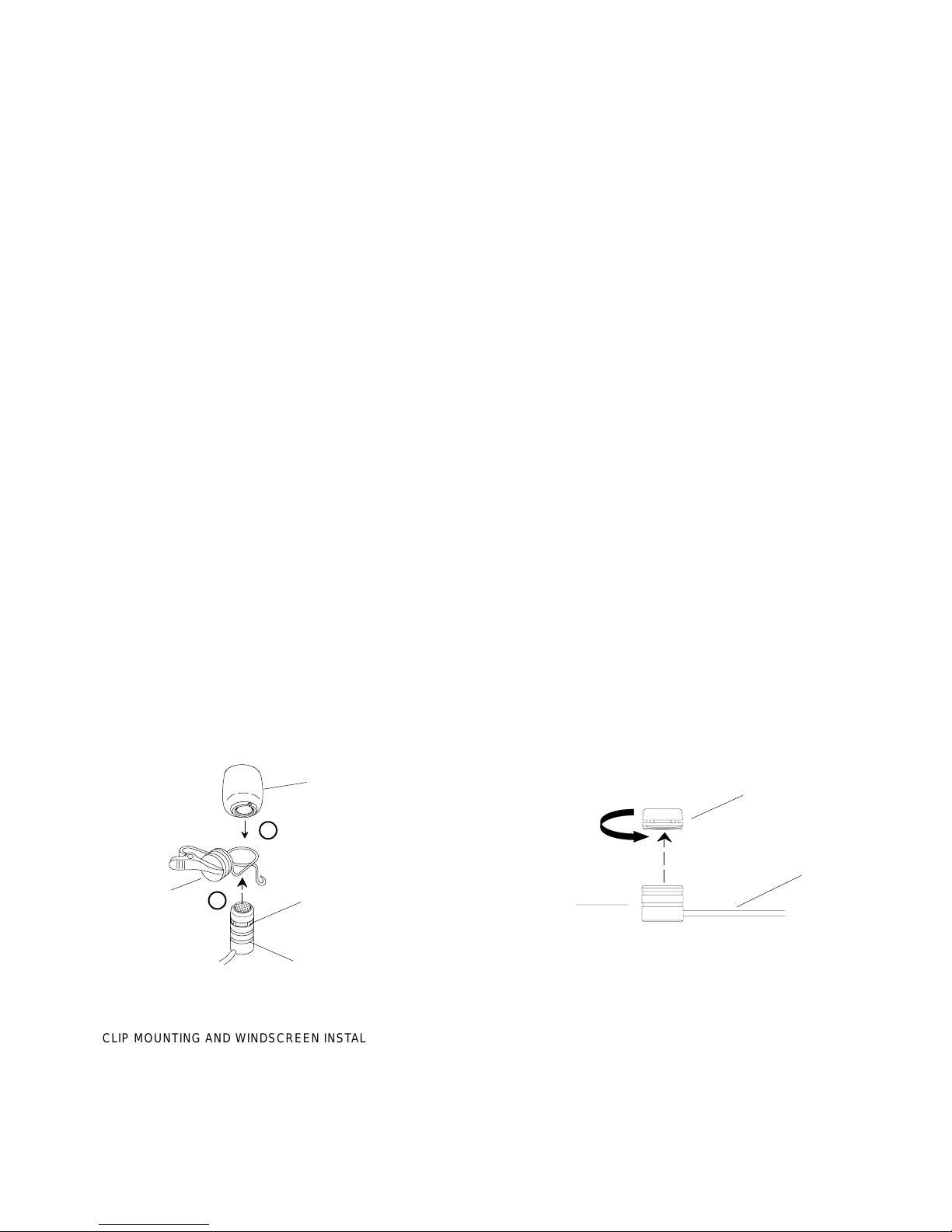

USING THE TIE CLIP
Insert the top of the microphone through tie clip loop from below
until tie clip loop snaps into place over the lower groove on the microphone. Refer to Figure 1.
R
Microflex
MX100 Series
Wired Lavalier Microphones User Guide
USING THE WINDSCREENS
Snap-fit windscreen: press it down on the microphone until it
clicks into place inside the upper groove on the microphone. Provides 30 dB of “pop” protection.
NOTE: The snap-fit windscreen can be removed by spreading the
slot in the plastic snap-fit ring.
Foam windscreen: slip the windscreen over the top of the microphone so that it covers the side slots. The foam windscreen provides 5 to 10 dB of “pop” protection.
CHANGING CARTRIDGES
The MX183, MX184, and MX185 microphones use interchangeable cartridges. To remove the cartridge, unscrew it from the microphone body , as shown in Figure 2. Install the replacement cartridge
by screwing it onto the microphone body.

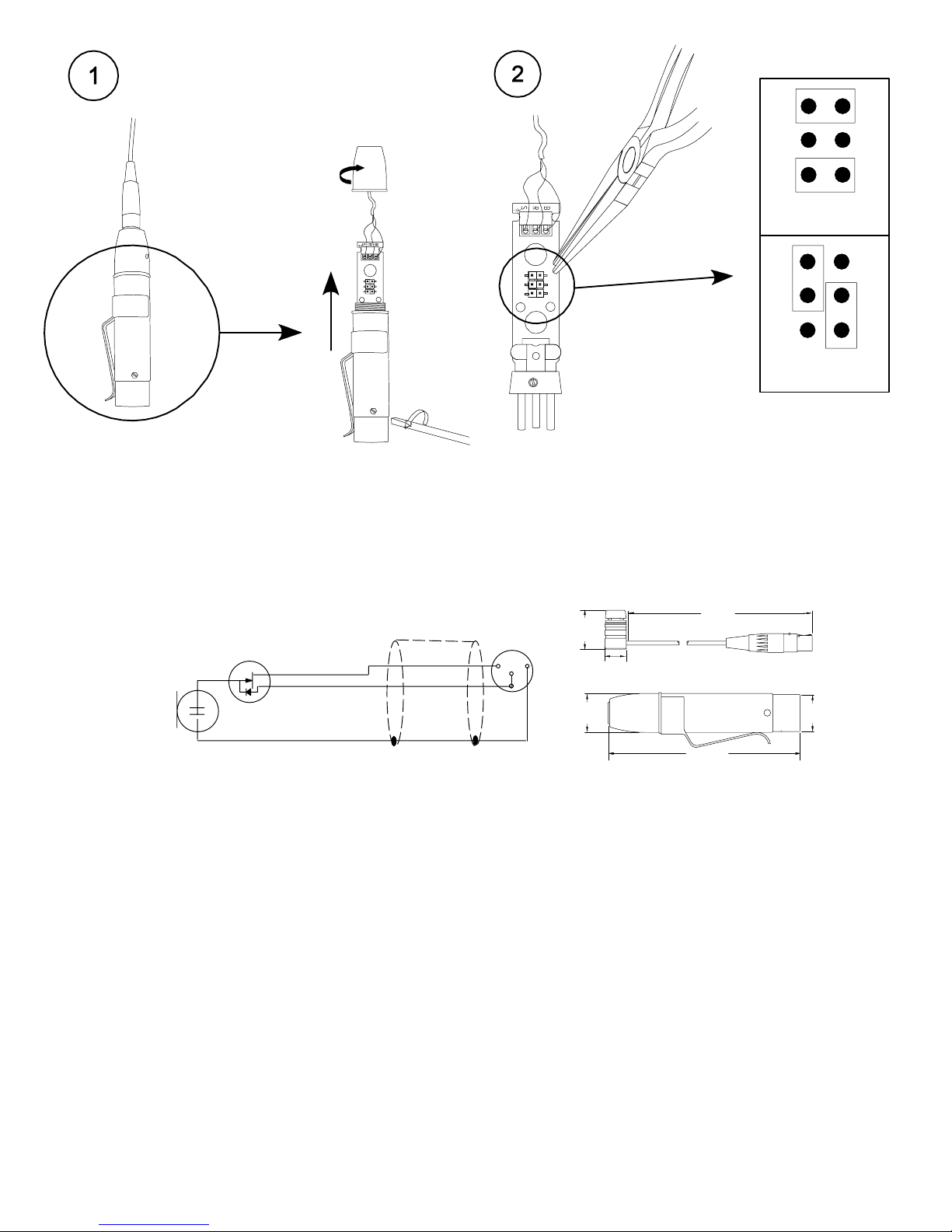

ADJUSTING PREAMP GAIN (Figure 3)
This MX microphone includes an adjustable gain preamplifier, allowing the user to specify a 12 dB or 0 dB gain setting. The preamp
ships at the 12dB setting. Gain may be decreased by 12dB by mo-
ving the preamp jumpers to the 0dB setting.
SPECIFICATIONS
Type
Condenser (electret bias)

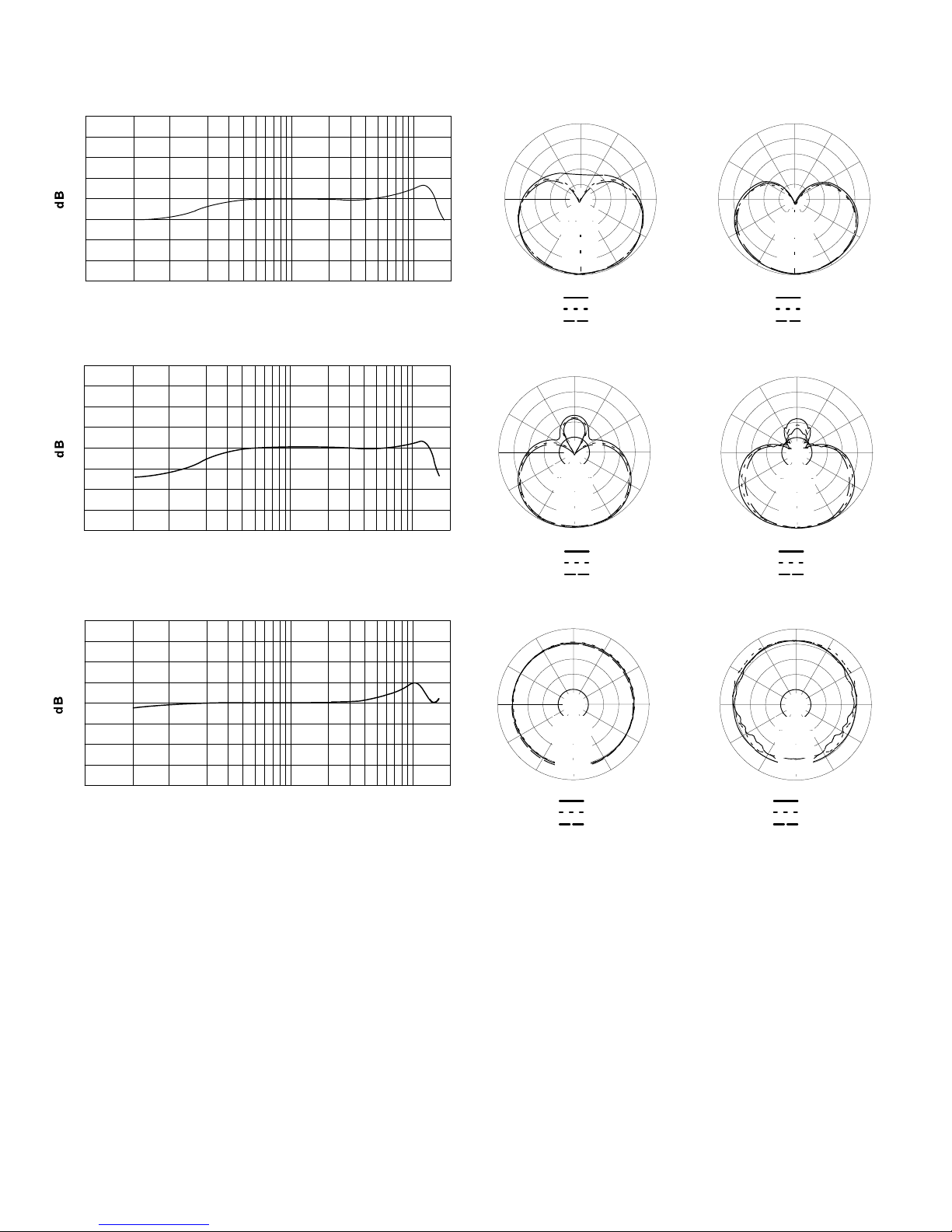

Frequency Response (Figure 8)
50 to 17,000 Hz
Polar Pattern (Figure 9)
MX183: Omnidirectional
MX184: Supercardioid
MX185: Cardioid
Output Impedance
EIA rated at 150 Ω (180 Ω actual)
Open Circuit Sensitivity (at 1 kHz, ref. 1V/Pascal*)
MX183: –27.5 dB (42.2 mV)
MX184: –33.5 dB (21.1 mV)
MX185: –35.0 dB (17.0 mV)
All settings –12 dB at 0 gain
*1 Pascal = 94 dB SPL
Max SPL (1kHz at 1%THD, 1 kΩ load)
MX183: 116.7 dB
MX184: 122.7 dB
MX185: 124.2 dB
All settings +6 dB at 0 gain
Equivalent Output Noise (A-weighted)
MX183: 20.5 dB
MX184: 26.5 dB
MX185: 28.0 dB
Signal to Noise Ratio (referenced at 94 dB SPL)
MX183: 73.5 dB
MX184: 67.5 dB
MX185: 66.0 dB
Dynamic Range at 1 kΩ load
96.2 dB
100 dB at 0 gain
Power Requirements
11 to 52 Vdc phantom, 2.0 mA
Common Mode Rejection
45.0 dB minimum
2002, Shure Incorporated
27D2832 (BF)
Printed in USA
Page 2
Polarity
Positive sound pressure on diaphragm produces positive voltage
on pin 2 relative to pin 3 of output XLR connector.
Environmental Conditions
Operating Temperature Range: -18_
Storage Temperature Range: -29_ to 74_
Cable
Shielded 1 .2 m eter (4 ft.) c able terminated w ith a 4 -Pin Female
Mini Connector (TA4F)
Dimensions
See Figure 5
to 57_ C (0_ to 135_ F)
C (–20_ to 165_ F)
Certification
Eligible to bear CE Marking. Conforms to European EMC
Directive 89/336/EEC. Meets applicable tests and performance
criteria in European Standard EN55103 (1996) parts 1 and 2, for
residential (E1) and light industrial (E2) environments.
Micros-cravates câblés Microflex
Série MX100 guide de l’utilisateur
GÉNÉRALITÉS
REPLACEMENT PARTS
Omnidirectional Cartridge R183B. . . . . . . . . . . . . . . . . . . . . . . . . .
Supercardioid Cartridge R184B. . . . . . . . . . . . . . . . . . . . . . . . . . .
Cardioid Cartridge R185B. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Preamp Kit (Phantom) RK183PK. . . . . . . . . . . . . . . . . . . . . . . . .
Battery/Phantom Powered Preamplifier MX1BP. . . . . . . . . . . . .
Snap-Fit Windscreens (4 per pkg.) RK183WS. . . . . . . . . . . . . .
Small Foam Windscreens (4 per pkg.) RK261WS. . . . . . . . . . .
Tie Clips (2 per pkg.) RK183T1. . . . . . . . . . . . . . . . . . . . . . . . . . .
Dual Tie Clip RK183T2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4-Pin Female Mini Connector (TA4F) WA330. . . . . . . . . . . . . . .
Replacement Cable C122. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
SHURE, the Shure logo, and MICROFLEX are registered trademarks of Shure Incorporated.
Les modèles MX183, MX184 et MX185 sont des micro-cravates
câblés électrostatiques conçus pour le captage de la voix. Ils peuvent être fixés sur une cravate, un revers ou tout autre article vestimentaire. Les cartouches interchangeables permettent de reconfigurer aisément la portée du microphone en fonction des besoins.
AVANTAGES :
S Large gamme dynamique et courbe de réponse pour une repro-
duction précise du son sur tout le spectre audio
S Cartouches interchangeables offrant un choix optimal pour
chaque application
S Barrette rotative pivotant par tranches de 90_ pour une grande
souplesse de placement
S Coupe-vent en mousse encliquetable inclus - limite les bruits de
respiration et reste fermement en place
S Sortie équilibrée sans transformateur pour une immunité aux
bruits accrue avec de grandes longueurs de fil
S Barette fixe-cravate double incluse permettant l’usage de deux
microphones
APPLICATIONS
MX183 (Omnidirectionnel) : Recommandé pour la sonorisa-
tion générale, l’enregistrement ou le captage à distance. Faible bruit
de manipulation. Angle de captage = 360_.
MX184 (Supercardioïde) : Recommandé pour les applications
de sonorisation exigeant un haut niveau de réjection du bruit ambiant et un angle de captage étroit. L ’usage d’un coupe–vent est forte-
ment recommandé. Angle de captage (–3 dB) = 115_.
MX185 (Cardioïde) : Recommandé pour les applications de so-
norisation générale exigeant un bon niveau de réjection du bruit am-
biant. L’usage d’un coupe-vent est fortement recommandé. Angle
de captage (–3 dB) = 130_.
RÈGLES GÉNÉRALES D’UTILISATION DU MICRO-CRAVATE
1. Pour la meilleure sonorité possible, fixer le micro-cravate à 8 à
15 cm au-dessous du col.
2. Ne pas couvrir le microphone avec la main ou les vêtements.
3. Utiliser l’un des coupe-vent fournis pour minimaliser les bruits
de vent et de respiration.
4. Lorsque quatre microphones ou plus doivent être utilisés simultanément, l’usage d’une table de mélange automatique, telle
que la Shure SCM810 ou FP410 est recommandé.
MONTAGE
1. Insérer le microphone par le bas de la barette jusqu’à ce que la
boucle de la barette s’encliquette dans la gorge inférieure du mi-
cro. Voir la figure ci-dessous.
2. Pour installer le coupe-vent, l’enfoncer sur le microphone jusqu’à ce qu’il s’encliquette dans la gorge supérieure. Ce coupevent encliquetable assure une protection de 30 dB contre les
claquements.
REMARQUE : Le coupe-vent encliquetable est aisément retiré en
écartant les extrémités de la bague en plastique.
OU
Pour installer le petit coupe-vent en mousse, l’enfoncer sur le microphone de façon à ce qu’il couvre les fentes latérales. Ce coupe-vent
assure une protection de 5 à 10 dB contre les claquements.
3. Fixer le micro-cravate à 8 à 15 cm au-dessous du col.
CHANGEMENT DE CARTOUCHE
Les cartouches des microphones MX183, MX184 et MX185 sont
interchangeables. Pour retirer la cartouche, la dévisser du corps du
microphone comme illustré à la Figure 2. Visser la cartouche de
remplacement dans le corps du microphone.
RÉGLAGE DU GAIN DU PRÉAMPLI (Voir Figure 3)
Ce microphone MX comprend un préamplificateur à gain réglable,
ce qui permet à l’utilisateur de choisir un réglage du gain de 12 dB
ou de 0 dB. Le préampli est livré avec le réglage à 12 dB. Le gain
peut être diminué de 12 dB en déplaçant les cavaliers du préampli
sur le réglage à 0 dB.
CARACTÉRISTIQUES
Type
Condensateur (polarisation d’électret)
Courbe de réponse (Figure 8)
50 à 17 000 Hz
2
Page 3
Courbe de directivité (Figure 9)
MX183 : Omnidirectionnelle
MX184 : Supercardioïde
MX185 : Cardioïde
Impédance de sortie
EIA nominale 150 ohms (180 ohms réels)
Sensibilité en circuit ouvert (à 1 kHz réf. 1V/Pascal*)
MX183 : –27,5 dB (42,2 mV)
MX184 : –33,5 dB (21.1 mV)
MX185 : –35,0 dB (17,8 mV)
Toutes les configurations –12 dB à 0 gain
*1 Pascal = 94 dB NPA
NPA maximum (1 kHz avec DHT de 1 %, charge de 1 kW)
MX183 : 116,7 dB
MX184 : 122,7 dB
MX185 : 124,2 dB
+6 dB à 0 gain
Bruit de sortie équivalent (pondération en A)
MX183 : 20,5 dB
MX184 : 26,5 dB
MX185 : 28,0 dB
Rapport signal/bruit (mesuré avec une pression acoustique de
94 dB)
MX183 : 73,5 dB
MX184 : 67,5 dB
MX185 : 66,0 dB
Gamme dynamique avec charge de 1 kW
96.2 dB
100 dB à 0 gain
Alimentation
11 à 52 V c.c. duplex, 2 mA
Rejet en mode commun
45,0 dB au minimum
Polarité
Une pression acoustique positive sur le diaphragme produit une
tension positive sur la broche 2 par rapport à la broche 3 du
connecteur de sortie XLR.
Environnement
Plage de températures de fonctionnement : –18
Plage de températures de remisage : –29
à 57_ C
à 74_ C
Câble
Câble blindé de 1,2 m (4 pi) avec connecteur miniature TA4F 4
broches.
Dimensions (Figure 6)
Homologation
Autorisé à porter la marque CE. Conforme à la directive CEM
européenne 89/336/CEE. Conforme aux critères applicables de
test et de performances de la norme européenne EN 55103
(1996) parties 1 et 2 pour les en vironnements résidentiels (E1) et
d’industrie légère (E2).
REMARQUE : Pour toute information technique par télécopie,
appeler le 1–800–488–3297 et suivre les instructions de l’enre-
gistrement. Pour toute assistance technique supplémentaire,
appeler Shure au (847) 866–2200. En Europe, 49–7131–72140.
PIÈCES DE RECHANGE
Cartouche omnidirectionnelle R183. . . . . . . . . . . . . . . . . . . . . . .
Cartouche Supercardioïde R184. . . . . . . . . . . . . . . . . . . . . . . . . .
Cartouche cardioïde R185. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Kit de préampli RK183PK. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Coupe-vent encliquetable (paquets de 4) RK183WS. . . . . . . .
Petit coupe-vent en mousse (paquets de 4) RK261WS. . . . . .
Barrette fixe-cravate (paquets de 2) RK183T1. . . . . . . . . . . . . .
Barrette fixe-cravate double RK183T2. . . . . . . . . . . . . . . . . . . . .
Connecteur miniature à 4 broches WA330. . . . . . . . . . . . . . . . .
Gebrauchsanleitung für verkabelte Microflex
Ansteckmikrofone der Reihe MX100
ALLGEMEINES
Bei den Modellen MX183, MX184 und MX185 handelt es sich
um verkabelte Elektretkondensator-Ansteckmikrofone, die für
Sprach- und Gesangsaufnahmen entwickelt wurden. Sie können an
Krawatten, Aufschlägen und anderen Kleidungsstücken festgeklemmt werden. Austauschbare Kapseln ermöglichen die einfache
Neukonfiguration der Mikrofonanlage bei entsprechendem Bedarf.
MERKMALE
S Breiter Dynamikbereich und Frequenzgang für genaue Tonwied-
ergabe über das gesamte Klangspektrum hinweg
S Austauschbare Kapseln bieten die optimale Auswahl für jede
Anwendung
S Drehbare Krawattenklemme, die sich zur flexiblen Anbringung
in 90_-Intervallen drehen läßt
S Mitgelieferter Steckrast-Windschirm aus Schaumstoff, der
Atemgeräusche unterdrückt und sicher einschnappt
S Ausgeglichene, transformatorlose Ausgabe für gesteigerte Raus-
chunempfindlichkeit bei langen Kabelführungen
S Mitgelieferte Doppelkrawattenklemmen halten zwei Mikrofone
für Doppelaufnahmeverfahren
VERWENDUNGSMÖGLICHKEITEN
MX183 (Allrichtungsmikrofon): Für allgemeine Ton-
verstärkungs-, A ufzeichnungs- oder F ernüberwachungsanw endungen
empfohlen. G eringe H andhabungsgeräusche. A nsprechwinkel = 3 60_.
MX184 (Superkardioidenmikrofon): Für Tonverstärkungsan-
wendungen empfohlen, die starke Unterdrückung von Umgebungsgeräuschen und kleinen Ansprechwinkel erfordern. Die Verwendung des Windschirms wird dringend empfohlen. Ansprechwinkel
(–3 dB) = 115_.
MX185 (Kardioidenmikrofon): Für allgemeine Ton-
verstärkungsanwendungen empfohlen, die gute Unterdrückung von
Umgebungsgeräuschen erfordern. Die Verwendung des Windschirms wird dringend empfohlen. Ansprechwinkel (–3 dB) = 130_.
ALLGEMEINE REGELN FÜR DEN GEBRAUCH VON
ANSTECKMIKROFONEN
1. Das Ansteckmikrofon ungefähr 8 bis 15 cm unterhalb des Hal-
sansatzes anbringen, um besten Klang zu erzielen.
2. Das Mikrofon nicht mit der Hand oder mit Kleidungsstücken ab-
decken.
3. Einen der mitgelieferten Windschirme verwenden, um Wind-
und Atemgeräusche zu minimieren.
4. Wenn vier oder mehr Mikrofone gleichzeitig verwendet werden
sollen, ist der Einsatz einer automatischen Mischstufe, wie z.B.
Shure SCM810 oder FP410, zu empfehlen.
3
Page 4
ANBRINGUNG
1. Den Oberteil des Mikrofons von unten durch die Krawattenklemmenschlaufe einführen, bis diese in der unteren Rille am
Mikrofon einschnappt. Siehe Abbildung 1.
2. Zur Montage des Steckrast-Windschirms diesen auf das Mikrofon drücken, bis er in der oberen Rille am Mikrofon einrastet.
Der Steckrast-Windschirm bietet Schutz vor “Knallgeräuschen”
bis zu 30 dB.
HINWEIS: Der Steckrast-Windschirm kann entfernt werden, indem
der Schlitz im Steckrastring gespreizt wird.
ODER
Zur Montage des kleineren Schaumstoff-Windschirms diesen über
den oberen Teil des Mikrofons schieben, so daß er die Seitenschlitze verdeckt. Der Schaumstoff-Windschirm bietet Schutz vor
“Knallgeräuschen” von 5 bis 10 dB.
3. Das Mikrofon ungefähr 8 bis 15 cm unterhalb des Halsansatzes anbringen.
AUSTAUSCH VON KAPSELN
Die Mikrofone MX183, MX184 und MX185 verfügen über austauschbare Kapseln. Zur Entnahme der Kapsel diese vom Mikrofongehäuse abschrauben, wie in Abbildung 2 dargestellt. Die Ersatzkapsel einbauen, indem sie auf das Mikrofongehäuse aufgeschraubt wird.

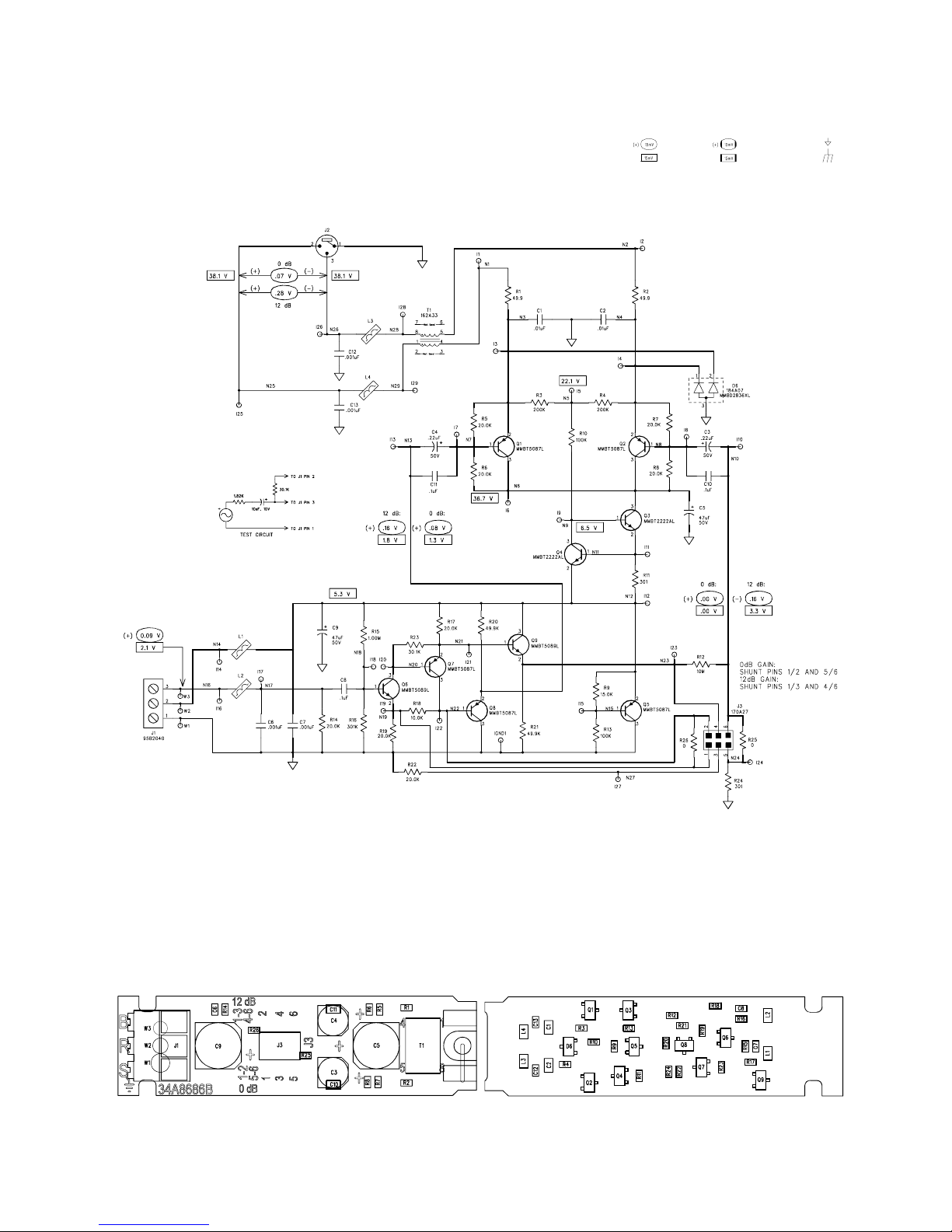

EINSTELLUNG DER
VORVERSTÄRKER–VERSTÄRKUNG (Abbildung 3)
Dieses MX–Mikrofon enthält einen Vorverstärker mit Verstärkungs-
einstellung, der dem Benutzer ermöglicht, eine 12–dB– oder 0–dB–
Verstärkungseinstellung zu wählen. Der Vorverstärker wird mit der
12–dB–Einstellung versandt. Die Verstärkung kann um 1 2 dB verrin-
gert werden, indem die Vorverstärker–Jumper auf die 0–dB–Einstel-
lung verlegt werden.
TECHNISCHE DATEN
Typ
Kondensator (Elektretvorpolung)
Frequenzgang (Abbildung 3)
50 bis 17.000 Hz
Polarmuster (Abbildung 4)
MX183: Alle Richtungen
MX184: Superkardioid
MX185: Kardioid
Ausgangsimpedanz
EIA-Nennwert: 150 W (Ist-Wert: 180 W)
Leerlaufempfindlichkeit (bei 1 kHz, bezogen auf
1 V/Pascal*)
MX183: –27,5 dB (42,2 mV)
MX184: –33,5 dB (21,1 mV)
MX185: –35.0 dB (17,8 mV)
Alle Einstellungen –12 dB bei Gewinn 0
*1 Pascal = 94 dB Schalldruckpegel
Maximaler Schalldruckpegel (1 kHz bei 1 % Klirrfaktor, 1 kW
Belastung)
MX183: 116,7 dB
MX184: 122,7 dB
MX185: 124,2 dB
Alle Einstellungen +6 dB bei Gewinn 0
Äquivalentausgangsrauschen (mit A-Gewichtung)
MX183: 20,5 dB
MX184: 26,5 dB
MX185: 28,0 dB
Rauschabstand (bezogen auf 94 dB Schalldruckpegel)
MX183: 73,5 dB
MX184: 67,5 dB
MX185: 66,0 dB
Dynamikbereich bei 1 kW Belastung
96 dB
100 dB bei Gewinn 0
Leistungsbedarf
11 bis 52 V Phantom-Gleichspannung, 2,0 mA
Gleichtaktunterdrückung
mindestens 45,0 dB
Polarität
Positiver Schalldruck an der Membran erzeugt positive Spannung an Stift 2 in bezug auf Stift 3 des XLR-Ausgangssteckverbinders.
Umgebungsbedingungen
Betriebstemperaturbereich: –18 bis 57_ C
Lagerungstemperaturbereich: –29 bis 74_ C
Kabel
Abgeschirmtes 1,2 Meter langes Kabel, das mit einem TA4F Tini
4-Stift-Mini-Steckverbinder abgeschlossen ist.
Abmessungen (Abbildung 6)
Zertifizierung
Zur CE–Kennzeichnung berechtigt. Entspricht der EU–Richtlinie
über elektromagnetische Verträglichkeit 89/336/EEC. Erfüllt die
Prüfungs– und Leistungskriterien der europäischen Norm EN
55103 (1996) T eil 1 und 2 für Wohngebiete (E1) und Leichtindus-
triegebiete (E2).
HINWEIS: Faxabruf technischer Daten unter der Rufnummer
1–800–488–3297 (nur innerhalb der USA), dabei Anleitungen des
Anrufbeantworters befolgen. Weitere Informationen erhalten Sie
von Shure unter ++1 (847) 866–2200. In Europa bitte ++49 (7131)
72140 anrufen.
ERSATZTEILE
Allrichtungskapsel R183. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Superkardioidenkapsel R184. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Kardioidenkapsel R185. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Vorverstärkersatz RK183PK. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Steckrast-Windschirme (4 je Pack.) RK183WS. . . . . . . . . . . . .
Kleine Schaumstoff-Windschirme (4 je Pack.) RK261WS. . . .
Krawattenklemmen (2 je Pack.) RK183T1. . . . . . . . . . . . . . . . .
Doppelkrawattenklemme RK183T2. . . . . . . . . . . . . . . . . . . . . . .
4-Stift-Mini-Steckverbinder WA330. . . . . . . . . . . . . . . . . . . . . . . .
4
Page 5
GuIa del usuario de micrOfonos de corbata
Microflex
serie MX100 con alambre
GENERALIDADES
Los modelos MX183, MX184 y MX185 son micrófonos de con-
densador de electreto, de corbata y con alambre diseñados para
captar las voces de oradores y cantantes. Pueden sujetarse a corbatas, solapas y otros tipos de vestimenta. Sus cartuchos intercambiables permiten reconfigurar el patrón de captación del micrófono
según sea necesario.
CARACTERISTICAS
S Gama dinámica y respuesta de frecuencia amplias para una re-
producción precisa del sonido en todo el espectro audible
S Cartuchos intercambiables que permiten elegir la alternativa
óptima para cada aplicación
S Presilla giratoria para corbata que puede colocarse en cuatro
posiciones separadas 90_ entre sí para mayor flexibilidad
S Pantalla de e spum a i ncluida q ue r educe l os r uidos producidos p or
el aliento y permanece firmemente instalada
S Salidas equilibradas sin uso de transformadores para aumen-
tar la inmunidad a los ruidos en tramos largos de cable
S La presilla para corbata doble incluida soporta dos micrófonos
para aplicaciones con micrófono doble
APLICACIONES
MX183 (Omnidireccional): Se recomienda para aplicaciones
generales de refuerzo de sonido, grabación y de monitoreo remoto
de sonido. Bajo nivel de ruidos por manipulación. Angulo de captación = 360_.
MX184 (Supercardioide): Se recomienda para aplicaciones de
refuerzo de sonido que requieren un alto nivel de rechazo de ruido
ambiental y un ángulo de captación estrecho. Se recomienda enfáti-
camente el uso de una pantalla contra viento. Angulo de captación
(nivel de –3 dB) = 115_.
MX185 (Cardioide): Se recomienda para aplicaciones generales de refuerzo de sonido que requieren un buen nivel de rechazo
de ruido ambiental. Se recomienda enfáticamente el uso de una
pantalla contra viento. Angulo de captación (nivel de –3 dB) = 130_.
REGLAS GENERALES DE USO DE MICROFONOS DE
CORBATA
1. Fije el micrófono de corbata a una distancia de unos 8 a 15 cm
por debajo d el c uello d e l a p ersona p ara o btener e l m ejor s onido.
2. No cubra el micrófono con la mano ni con la ropa.
3. Utilice una de las pantallas provistas para reducir al mínimo los
ruidos producidos por el viento y el aliento.
4. Si se van a utilizar cuatro micrófonos o más en un momento
dado, se recomienda usar una consola mezcladora automáti-
ca, tal como la Shure SCM810 ó la FP410.
INSTALACION
1. Insertar la parte superior del micrófono a través del aro de la
presilla para micrófono hasta que el aro se enganche en la ra-
nura inferior del micrófono. Consulte la Figura 1.
2. Para instalar la pantalla con anillo elástico, empújela sobre el
micrófono hasta que se enganche en su lugar en la ranura superior del micrófono. La pantalla con anillo elástico proporciona
hasta 30 dB de protección contra “chasquidos”.
NOTA: La pantalla puede quitarse separando su anillo elástico de
plástico.
OTRAS OPCIONES
Para instalar la pantalla de espuma más pequeña, deslícela sobre
la parte superior del micrófono hasta que cubra las ranuras laterales
del mismo. La pantalla de espuma proporciona de 5 a 10 dB de protección contra “chasquidos”.
3. Fije el micrófono a una distancia de unos 8 a 15 cm por debajo
del cuello de la persona.
CAMBIO DE CARTUCHOS
Los micrófonos MX183, MX184 y MX185 utilizan cartuchos intercambiables. Para quitar el cartucho, destorníllelo del cuerpo del
micrófono como se muestra en la Figura 2. Instale el cartucho de repuesto atornillándolo en el cuerpo del micrófono.
AJUSTE DE LA GANANCIA DEL PREAMPLIFICADOR
Este micrófono MX i ncluye u n p ream plificador c on g anancia a justable que permite al usuario especificar una ganancia de 12 ó 0 dB. El
preamplificador se d espacha a justado p ara 12 d B. La ganancia p uede
reducirse en 12 dB s i s e m ueven los puentes del p ream plificador a l a
posición de 0 dB.
ESPECIFICACIONES
Tipo
Condensador (electreto polarizado)
Respuesta a frecuencias (Figura 3)
50 a 17.000 Hz
Patrón polar (Figura 4)
MX183: Omnidireccional
MX184: Supercardioide
MX185: Cardioide
Impedancia de salida
Nominal según EIA: 150 W (real: 180 W)
Sensibilidad en circuito abierto (a 1 kHz con ref. a
1 V/Pascal*)
MX183: –27,5 dB (42,2 mV)
MX184: –33,5 dB (21,1 mV)
MX185: –35,0 dB (17,8 mV)
Todos los ajuste son de –12 dB con ganancia en 0
*1 Pascal = 94 dB SPL
Intensidad máx. sonido (1 kHz con 1% THD, carga de 1 kW)
MX183: 116,7 dB
MX184: 122,7 dB
MX185: 124,2 dB
Todos los ajuste son de +6 dB con ganancia en 0
Ruido equivalente de salida (ponderación A)
MX183: 20,5 dB
MX184: 26,5 dB
MX185: 28,0 dB
Relación de señal a ruido (con presión acústica de referencia
de 94 dB)
MX183: 73,5 dB
MX184: 67,5 dB
MX185: 66,0 dB
Gama dinámica con carga de 1 kW
96.2 dB
100 dB con ganancia en 0
Requisitos de alimentación
11 a 52 VCC de potencia fantasma nominal; 2,0 mA
Rechazo en modo común
45,0 dB mínimo
Polaridad
Una presión positiva en el diafragma del micrófono produce un
voltaje positivo en la clavija 2 con respecto a la clavija 3 del
conector XLR de salida.
5
Page 6
Condiciones ambientales
Gama de temperatura de funcionamiento: –18_ a 57_ C
Gama de temperatura de almacenamiento: –29_ a 74_ C
Cable
Cable blindado de 1,2 m (4 pies) con un conector de 4 clavijas
TA4F.
Dimensiones (Figura 6)
Certificaciones
Califica para llevar las marcas CE. Cumple la directiva europea
89/336/EEC de compatibilidad electromagnética. Se ajusta a los
criterios correspondientes de verificación y funcionamiento
establecidos en la norma europea EN 55103 (1996), partes 1 y
2, para zonas residenciales (E1) y zonas de industria ligera (E2).
NOTA: Para obtener información técnica vía Fax, llame al
1–800–488–3297 y siga las instrucciones dadas en la grabación.
Guida d’uso dei microfoni lavalier con fili
Microflex serie MX100
DESCRIZIONE GENERALE
Para información adicional, llame a Shure al teléfono (847)
866–2200. En Europa, llame al 49–7131–72140.
REPUESTOS
Cartucho omnidireccional R183. . . . . . . . . . . . . . . . . . . . . . . . . . .
Cartucho de supercardioide R184. . . . . . . . . . . . . . . . . . . . . . . . .
Cartucho de cardioide R185. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Juego de preamplificador RK183PK. . . . . . . . . . . . . . . . . . . . . . .
Pantallas con anillo elástico (4 por paquete) RK183WS. . . . .
Pantallas de espuma pequeñas (4 por paquete) RK261WS. . . .
Presillas para corbata (2 por paquete) RK183T1. . . . . . . . . . . .
Presilla para dos micrófonos RK183T2. . . . . . . . . . . . . . . . . . . .
Conector miniatura de 4 clavijas WA330. . . . . . . . . . . . . . . . . . .
I modelli MX183, MX184 e MX185 sono m icrofoni l avalier con f ili
a c ondensatore c on e lettrete c oncepiti p er l a r icezione di segnali m usicali e oratori. Possono essere fissati alla cravatta, al bavero della
giacca e a d altri indumenti. Le c artucce i ntercambiabili r endono p ossibile r iconfigurare f acilmente l ’area d i c opertura del m icrofono s econdo
le necessità.
CARATTERISTICHE
S Gamma dinamica di elevato valore e risposta in frequenza a lar-
ga banda, ai fini di una riproduzione precisa del suono in tutto
il campo di frequenze audio
S Cartucce intercambiabili, che consentono di effettuare una
scelta per ogni applicazione
S Fermaglio girevole da cravatta, che ruota in incrementi di 90_
per dare flessibilità nella collocazione
S Schermo paravento in schiuma poliuretanica, in dotazione, che
protegge il microfono dal rumore della respirazione e rimane fissato con sicurezza
S Uscita bilanciata, senza trasformatore, per ottenere una mag-
giore immunità dal rumore in lunghi tratti di cavo
S Il fermaglio da cravatta doppio, in dotazione, permette di assi-
curare due microfoni in applicazioni che richiedono questa versatilità
APPLICAZIONI
MX183 (omnidirezionale): raccomandato per impianti di am-
plificazione sonora di scopo generale, registrazione o monitoraggio
a distanza. Basso rumore derivante dal maneggiamento. Angolo di
ricezione = 360_.
MX184 (supercardioide): raccomandato per impianti di amplificazione sonora che richiedono un’elevata reiezione del rumore
dell’ambiente ed un angolo di ricezione ridotto. Si raccomanda vivamente l’uso dello schermo paravento. Angolo di ricezione (–3 dB) =
115_.
MX185 (cardioide): raccomandato per impianti di amplificazione sonora di scopo generale che richiedono una buona reiezione
del rumore dell’ambiente. Si raccomanda vivamente l’uso dello
schermo paravento. Angolo di ricezione (–3 dB) = 130_.
REGOLE GENERALI PER L ’USO DEI MICROFONI
LAVALIER
1. Per ottenere la qualità migliore del suono, assicurare il microfono lavalier a una distanza compresa approssimativamente tra
8 e 15 cm sotto il collo.
2. Non coprire il microfono né con la mano né con gli indumenti.
3. Usare uno degli schermi paravento in dotazione per ridurre al
minimo il rumore del vento e della respirazione.
4. Se quattro o più microfoni saranno in funzione contemporaneamente, si raccomanda l’uso di un mixer automatico, come il modello Shure SCM810 o FP410.
INSTALLAZIONE
1. Infilare dal basso la parte superiore del microfono attraverso l’anello del fermaglio da cravatta finché l’anello non scatta in posizione nella scanalatura inferiore del microfono. Vedi la figura 1.
2. Per installare lo schermo paravento con montaggio a scatto,
premerlo verso il basso sul microfono finché non scatta in posizione nella scanalatura superiore del microfono. Questo schermo attenua gli schiocchi di 30 dB.
NOTA: lo schermo paravento con montaggio a scatto può essere
tolto allargando l’apertura nel suo anello in plastica.
OPPURE
Per installare lo schermo paravento più piccolo in schiuma poliure-
tanica, farlo scorrere nella parte superiore del microfono in modo
che copra i fori asolati laterali. Questo schermo attenua gli schiocchi
di un valore compreso tra 5 e 10 dB.
3. Assicurare il microfono ad una distanza compresa approssimativamente tra 8 e 15 cm sotto il collo.
SOSTITUZIONE DELLA CARTUCCIA
I microfoni MX183, MX184 e MX185 utilizzano cartucce intercambiabili. Per estrarre la cartuccia, svitarla dal corpo del microfono,
come illustrato nella figura 2. Inserire la cartuccia desiderata avvitandola nel corpo del microfono.
6
Page 7
REGOLAZIONE DEL GUADAGNO DEL
PREAMPLIFICATORE
Questo microfono M X è dotato d i u n p reamplificatore a g uadagno r e-
golabile su 12 dB o 0 dB. In fabbrica il guadagno del preamplificatore
è stato regolato a 12 dB; può essere ridotto di 12 dB spostandone i
ponticelli sulla posizione corrispondente a 0 dB.
DATI TECNICI
Tipo
A condensatore (polarizzazione ad elettrete)
Risposta in frequenza (Figura 3)
Da 50 a 17.000 Hz
Diagramma polare (Figura 4)
MX183: Omnidirezionale
MX184: Supercardioide
MX185: Cardioide
Impedenza di uscita
Valore nominale EIA di 150 W (valore effettivo di 180 W)
Sensibilità a circuito aperto (a 1 kHz, rif. 1 V/Pascal*)
MX183: –27,5 dB (42,2 mV)
MX184: –33,5 dB (21,1 mV)
MX185: –35,0 dB (17,8 mV)
Tutte le impostazioni –12 dB a guadagno 0
*1 Pascal = 94 dB di pressione sonora
Livello massimo di pressione sonora (1 kHz a 1% di
distorsione armonica totale, carico di 1 kW)
MX183: 116,7 dB
MX184: 122,7 dB
MX185: 124,2 dB
Tutte le impostazioni +6 dB a guadagno 0
Rumore di uscita equivalente (ponderato A)
MX183: 20,5 dB
MX184: 26,5 dB
MX185: 28,0 dB
Rapporto segnale/rumore (riferimento: 94 dB di pressione
sonora)
MX183: 73,5 dB
MX184: 67,5 dB
MX185: 66,0 dB
Gamma dinamica con carico di 1 kW
96.2 dB
100 dB a guadagno 0
Requisiti di alimentazione
Da 11 a 52 V c.c., di tipo virtuale; 2,0 mA.
Reiezione di modo comune
45,0 dB min.
Una pressione sonora positiva sul diaframma genera una
tensione positiva sul piedino 2 rispetto al piedino 3 del connettore
XLR di uscita.
Requisiti sulle condizioni ambientali
Campo della temperatura di esercizio: da –18
a 57_ C
Campo della temperatura di conservazione: da –29 a 74_ C
Cavo
Cavo schermato lungo 1,2 m, con connettore tipo miniatura a 4
piedini (TA4F) .
Dimensioni (Figura 6)
Omologazioni
Conforme alle direttive della Comunità Europea, contrassegnabile con il marchio CE; soddisfa i requisiti sull’immunità e sulla
compatibilità elettromagnetica specificati dalla CE (EN 50082–1,
1992).
NOTA: per ottenere dati tecnici tramite telefax, chiamare il numero
1–800–488–3297 (solo negli USA) e seguire le istruzioni registrate.
Per assistenza tecnica, rivolgersi alla Shure chiamando il numero
USA (847) 866–2200. In Europa, chiamare il numero
0049–7131–72140.
RICAMBI
Cartuccia omnidirezionale R183. . . . . . . . . . . . . . . . . . . . . . . . . .
Cartuccia a supercardioide R184. . . . . . . . . . . . . . . . . . . . . . . . .
Cartuccia a cardioide R185. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Kit preamplificatore RK183PK. . . . . . . . . . . . . . . . . . . . . . . . . . . .
Schermi paravento con montaggio a scatto
(4 a confez.) RK183WS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Schermi paravento in schiuma poliuretanicapiccoli
(4 a confez.) RK261WS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Fermagli da cravatta (2 a confez.) RK183T1. . . . . . . . . . . . . . .
Fermaglio da cravatta doppio RK183T2. . . . . . . . . . . . . . . . . . .
Connettore tipo miniatura a 4 piedini WA330. . . . . . . . . . . . . . .
WINDSCREEN
COUPE–VENT
WINDSCHIRM
PANTALLA
SCHERMO PARAVENTO
2
GROOVE
TIE CLIP
BARETTE FIXE–CRAVATE
KRAWATTENKLEMME
PRESILLA PARA CORBATA
FERMAGLIO DA CRAVATTA
CLIP MOUNTING AND WINDSCREEN INSTALLATION
MONTAGE DE LA BARETTE ET INSTALLATION DU COUPE–VENT
ANBRINGUNG DER KLEMME UND DES WINDSCHIRMS
INSTALACION DE PRESILLA PARA CORBATA Y PANTALLA
MONTAGGIO DEL FERMAGLIO E INSTALLAZIONE
1
DELLO SCHERMO PARAVENTO
FIGURE 1 S ABBILDUNG 1 S FIGURA 1
GORGE
RILLE
RANURA
SCANALLATURA
MICROPHONE
MIKROFON
MICROFONO
BODY
CORPS DU MICRO
GEHÄUSE
CUERPO
CORPO DEL MICROFONO
RETRAIT D’UNE CARTOUCHE DE MICROPHONE
COMO QUITAR EL CARTUCHO DEL MICROFONO
7
CARTRIDGE
CARTOUCHE
KAPSEL
CARTUCHO
CARTUCCIA
CABLE
CÂBLE
KABEL
REMOVING A MICROPHONE CARTRIDGE
ENTNAHME EINER MIKROFONKAPSEL
ESTRAZIONE DELLA CARTUCCIA
FIGURE 2 S ABBILDUNG 2 S FIGURA 2
CAVO
Page 8
1
4
PREAMP GAIN ADJUSTMENT S RÉGLAGE DE PRÉAMPLI S VORVERSTÄRKER-
VERSTÄRKUNGSEINSTELLUNG S AJUSTE DE GANANCIA DEL PREAMPLIFICACIÓN S
REGISTRAZIONE DI GUADAGNO DELLA PREAMPLIFICAZIONE
FIGURE 3 S ABBILDUNG 3 S FIGURA 3
2
3
1
2
3
12 dB
5
6
0 dB
4
5
6
IMPEDANCE CONVERTER
TRANSFORMATEUR D’IMPÉDANCE
IMPEDANZKONVERTER
CONVERTIDOR DE IMPEDANCIA
CONVERTITORE D’IMPEDENZA
D+
RED
CARTRIDGE
CARTOUCHE
KAPSEL
CARTUCHO
CARTUCCIA
G
S
BLAC
K
ROUG
E
NOI
R
SCHWAR
MICROPHONE WIRING DIAGRAM
SCHÉMA DE CÂBLAGE DU MICROPHONE
DIAGRAMA DE ALAMBRADO DEL MICROFONO
SCHEMA CIRCUITALE DEL MICROFONO
MIKROFONSCHALTPLAN
FIGURE 4 S ABBILDUNG 4 S FIGURA 4
RO
T
Z
ABSCHIRMUNG
SCHERMATURA
ROJ
O
NE-
GRO
SHIELD
BLINDAGE
BLINDAJE
ROS-
SO
NER
1.2 m
22 mm
(0.85 in.)
2
1
4
3
O
20 mm
(0.79
in.)
12 mm
(0.46 in.)
(4 ft.)
99 mm
(3.89 in.)
19 mm
(0.75
in.)
DIMENSIONS
ABMESSUNGEN
DIMENSIONES
DIMENSIONI
FIGURE 5 S ABBILDUNG 5 S FIGURA 5
8
Page 9
1. All resistors1/10 Watt, 1%, 0805 unless otherwise specified.
2. Electrolytic capacitors shown in µF, ±10%, 50V or more, unlss otherwise specified.
3. The following symbols denote:
A.C. Voltage
D.C. Voltage
(+) / (–) indicate A.C. polarity relative to
4. All voltages measured with input driven by a 0.1 Vrms, 1kHz signal through the
test circuit shown below. A Shure M367 mixer or equivalent, with 48 V phantom
power switched on, supplies the required power and load to preamplifier.
input test signal.
NOTES:
A.C. Voltage, Mic Off
D.C. Voltage, Mic Off
Printed Clrcuit Ground
Case Ground
PREAMPLIFIER SCHEMATIC DIAGRAM S SCHÉMA DE PRINCIPE DU PRÉAMPLIFICATEUR S STROMLAUFPLAN
FÜR VORVERSTÄRKER S DIAGRAMA ESQUEMATICO DEL PREAMPLIFICADOR S SCHEMA CIRCUITALE DEI
PREAMPLIFIER CIRCUIT BOARD LEGEND S LÉGENDE DU CIRCUIT IMPRIMÉ DU PRÉAMPLIFICATEUR S BESCHRIFTUNG
DER VORVERSTÄRKER–LEITERPLATTE S LEYENDA DE TARJETA DE CIRCUITOS DE PREAMPLIFICADOR S LEGENDA
DELLA SCHEDA DI CIRCUITI DEI MODELLI DEL PREAMPLIFICATORE
MODELLI DEL PREAMPLIFICATORE
FIGURE 6 S ABBILDUNG 6 S FIGURA 6
FIGURE 7 S ABBILDUNG 7 S FIGURA 7
9
Page 10
150
o
180
o
150
o
150
o
180
o
150
o
+10
–10
+10
–10
o
120
o
20,000
90
o
60
–20 dB
–15 dB
–10 dB
–5 dB
o
30
0
250 Hz
500 Hz
1000 Hz
0
50 100 20020
500 1,000 2,000 5,000 10,000
Hz
CARDIOID S CARDIOIDE S KARDIOID
o
120
o
90
o
60
o
30
o
120
o
90
–20 dB
o
60
–15 dB
–10 dB
–5 dB
o
30
0
2500 Hz
6400 Hz
10000 Hz
o
120
o
90
o
60
o
30
CARDIOID S CARDIOIDE S KARDIOID
o
150
o
120
0
50 100 20020
500 1,000 2,000 5,000 10,000
o 90
90
–20 dB
–15 dB
–10 dB
–5 dB
o
30
0
20,000
o
60
Hz
SUPERCARDIOID S SUPERCARDIOIDE S SUPERKARDIOID
150
30
250 Hz
500 Hz
1000 Hz
o
o
120
o
90
o
60
o
150
o
120
o
90
o
60
o
30
o
180
o
180
o
–20 dB
–15 dB
–10 dB
–5 dB
0
30
2500 Hz
6400 Hz
10000 Hz
150
o
o
120
o
o
60
o
SUPERCARDIOID S SUPERCARDIOIDE S SUPERKARDIOID
150
o
180
o
150
o
150
o
180
o
150
o
+10
–10
o
120
20,000
o
90
–20 dB
o
60
–15 dB
–10 dB
–5 dB
o
30
0
250 Hz
500 Hz
1000 Hz
OMNIDIRECTIONAL S OMNIDIRECTIONNELLE S ALLE
RICHTUNGEN S OMNIDIRECCIONAL S OMNIDIREZIONALE
COURBES DE DIRECTIVITÉ TYPIQUES
PATRONES DE CAPTACION POLAR TIPICOS
FIGURE 9 S ABBILDUNG 9 S FIGURA 9
0
500 1,000 2,000 5,000 10,00050 100 20020
Hz
OMNIDIRECTIONAL S OMNIDIRECTIONNELLE S ALLE
RICHTUNGEN S OMNIDIRECCIONAL S OMNIDIREZIONALE
TYPICAL FREQUENCY RESPONSE
COURBE DE RÉPONSE TYPIQUE
TYPISCHER FREQUENZGANG
RESPUESTA DE FRECUENCIA TIPICA
RISPOSTA IN FREQUENZA TIPICA
FIGURE 8 S ABBILDUNG 8 S FIGURA 8
o
120
o
90
o
60
o
30
o
120
o
90
o
60
TYPICAL POLAR PATTERNS
TYPISCHE POLARMUSTER
DIAGRAMMI POLARI TIPICI
o
120
o
90
–20 dB
–15 dB
–10 dB
–5 dB
o
30
0
2500 Hz
6400 Hz
10000 Hz
o
60
o
30
10
Page 11
SHURE Incorporated Web Address: http://www.shure.com
222 Hartrey Avenue, Evanston, IL 60202–3696, U.S.A.
Phone: 847-866–2200 Fax: 847-866-2279
In Europe, Phone: 49-7131-72140 Fax: 49-7131-721414
In Asia, Phone: 852-2893-4290 Fax: 852-2893-4055
Elsewhere, Phone: 847-866–2200 Fax: 847-866-2585
12
Loading...
