Shure Green Bullet User Guide
520DX Harmonica Microphone ("Green Bullet")
User Guide
MICROPHONE POUR HARMONICA
520DX («GREEN BULLET»)
GUIDE DE L'UTILISATEUR
HARMONIKA-MIKROFON 520DX
(„GREEN BULLET“)
BEDIENUNGSANLEITUNG
MICROFONO 520DX PARA ARMONICA
(“GREEN BULLET”)
GUIA DEL USUARIO
MICROFONO DA ARMONICA 520DX
(“GREEN BULLET")
GUIDA D'USO
ã2003, Shure Incorporated
27B3015 (Rev. 2)
Printed in U.S.A.
GENERAL
Contoured to fit comfortably in the palm of your hand, the
Model 520DX “Green Bullet” microphone produces the unique
sound that has made it a legend among harmonica players.
The 520DX features a volume control knob at the base of the
microphone (see Figure 1) that allows musicians to make adjustments to suit their needs during a live performance. An attached
cable with a standard 1/4-inch phone plug allows the microphone
to be connected to a high-impedance device.
APPLICATIONS
Connect the 520DX directly into a guitar amplifier to produce
the classic blues harp sound. Use the following guidelines:
• The volume control on the microphone should be turned down
before plugging it into an amplifier. As you move away from
the amplifier, the volume can be turned up.
• Adjust the microphone's volume control knob during perfor-
mances as needed. For example, when switching from playing
rhythm to lead or to place the microphone on standby between
sets.
• To avoid feedback, maintain as much distance as possible
from monitors or loudspeakers. Adjust the volume of monitors
or loudspeakers at the mixing console so that no feedback is
present when the volume control knob on the harmonica microphone is at its maximum setting.
NOTE: The volume setting of the guitar amplifier may have a
significant effect on the overall tone produced. Experiment with
different microphone and amplifier volume settings to achieve
the desired effect.

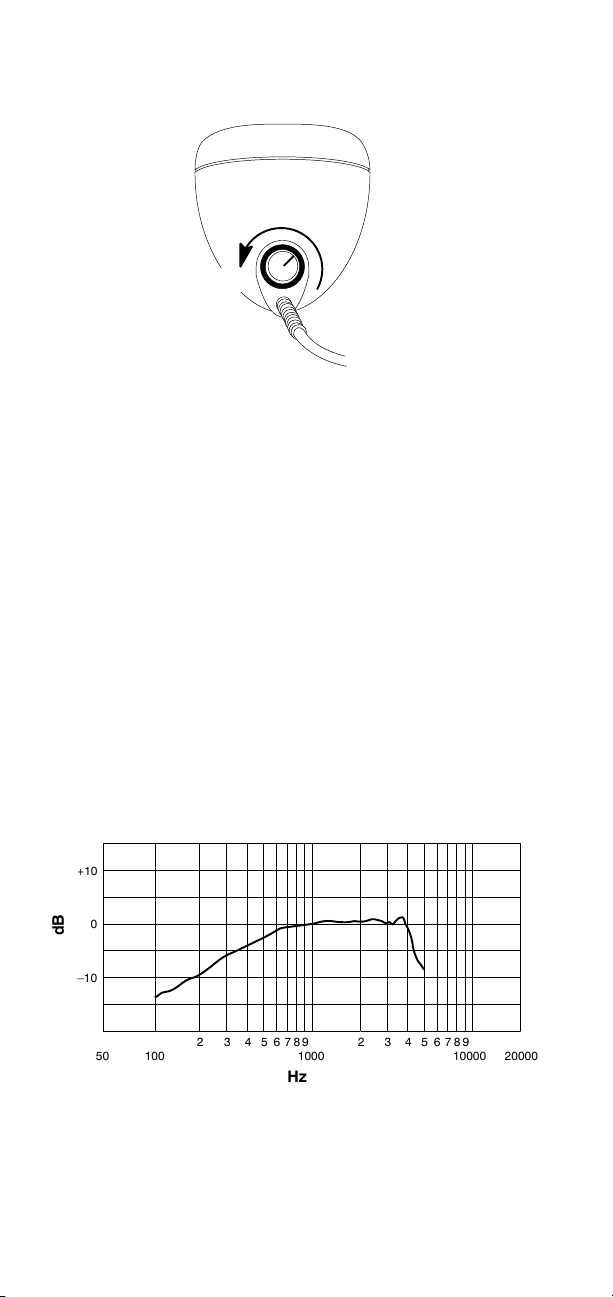

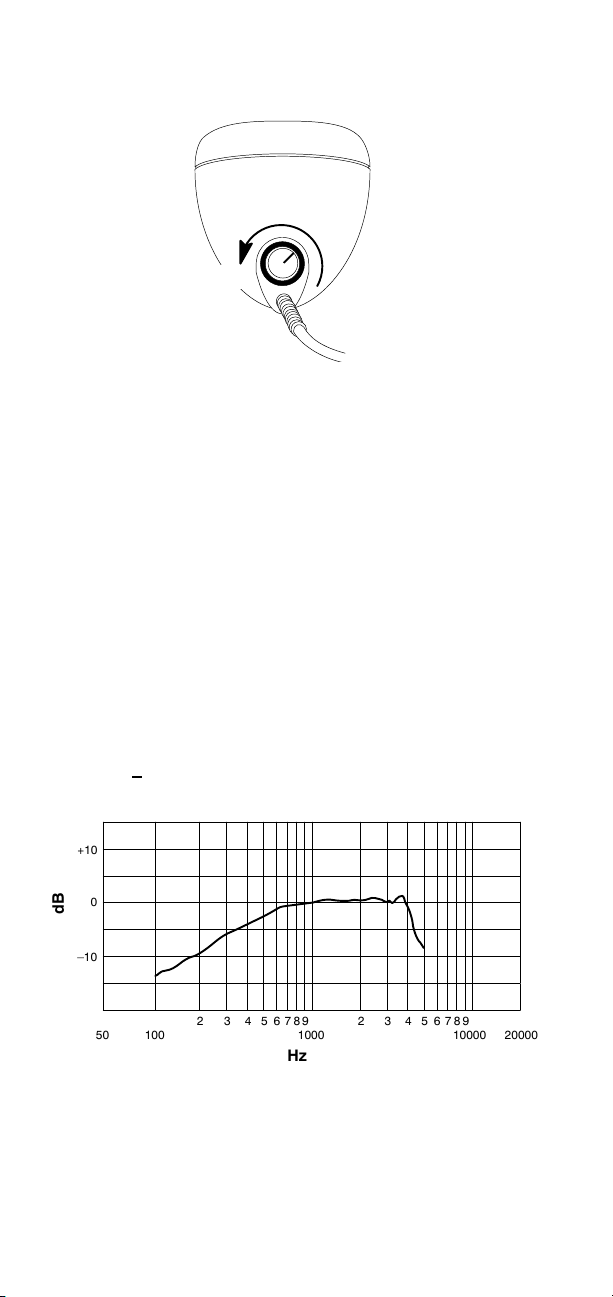

VOLUME CONTROL
VOLUME CONTROL KNOB
OFF
FIGURE 1
2
LOW IMPEDANCE
To connect the 520DX to a low impedance device, such as a
mixer, use a low-to-high impedance-matching line transformer,
such as the Shure model A95U.
NOTE: The 520DX can be rewired for low impedance, but this
disables the volume control. Contact the Shure Applications
Group at (847) 600-8440 for more information.
SPECIFICATIONS
Type
Dynamic
Frequency Response
100 to 5,000 Hz (Figure 2)
+10
0
dB
-10
98765432
Hz
98765432
TYPICAL FREQUENCY RESPONSE
FIGURE 2
Polar Pattern
Omnidirectional
Impedance
High, unbalanced
Load Impedance Range
Minimum: 100 kW
Output Level (at 1,000 Hz)
Open Circuit Voltage –38.0 dBV/Pa (13 mV)*
*1 Pa = 94 dB SPL
Polarity
Positive sound pressure on diaphragm produces positive volt-
age on tip with respect to sleeve (ground) of microphone out-
put phone plug connector
Cable
6.1 m (20 ft) two conductor shielded with standard 1/4-inch
phone plug attached (supplied wired for high-impedance, un-
balanced connection)
Case
Green and chrome finished die casting
Dimensions
63 mm (2.5 in) max diameter, 82.6 mm (3 1/4 in) long
Net Weight (with cable)
737 grams (26 oz)
200001000 1000050 100
3

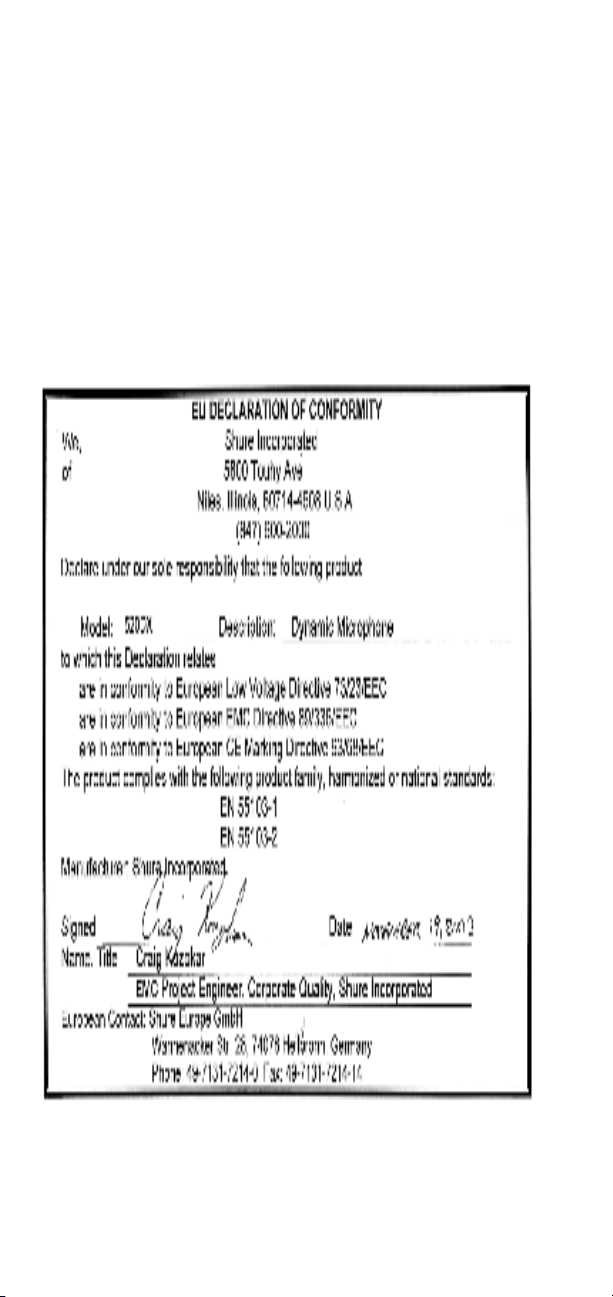

Certification
Conforms to European EMC Directive 89/336/EEC. Meets
applicable tests and performance criteria in European Standard
EN55103 (1996) parts 1 and 2, for residential (E1) and light industrial (E2) environments.

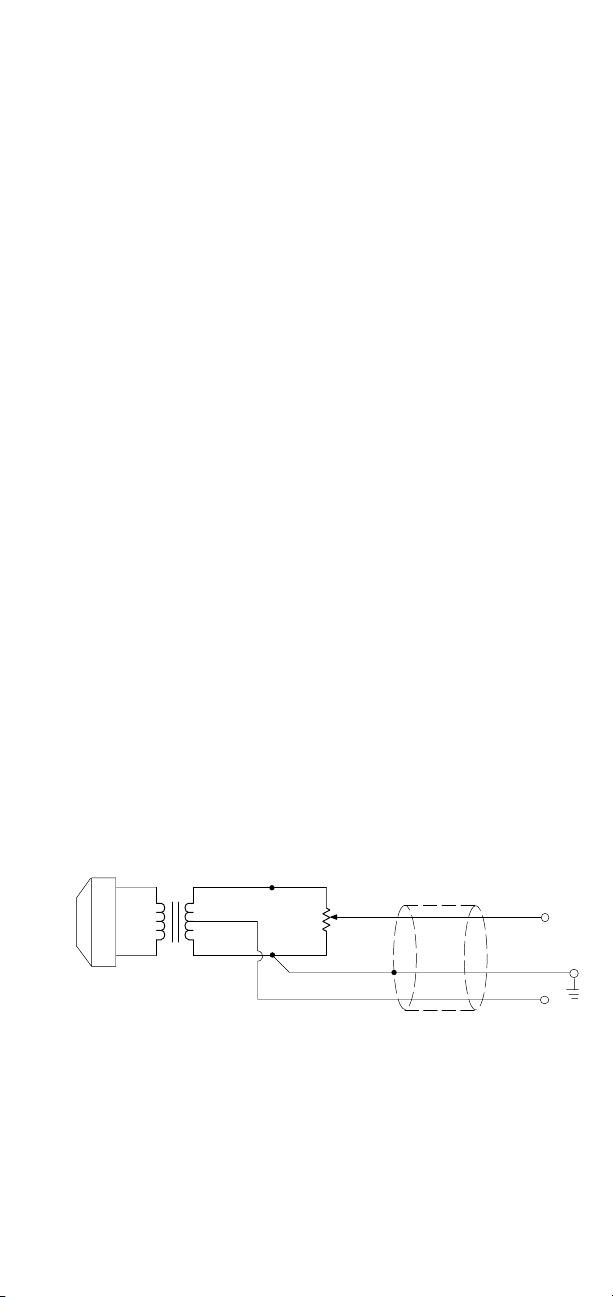

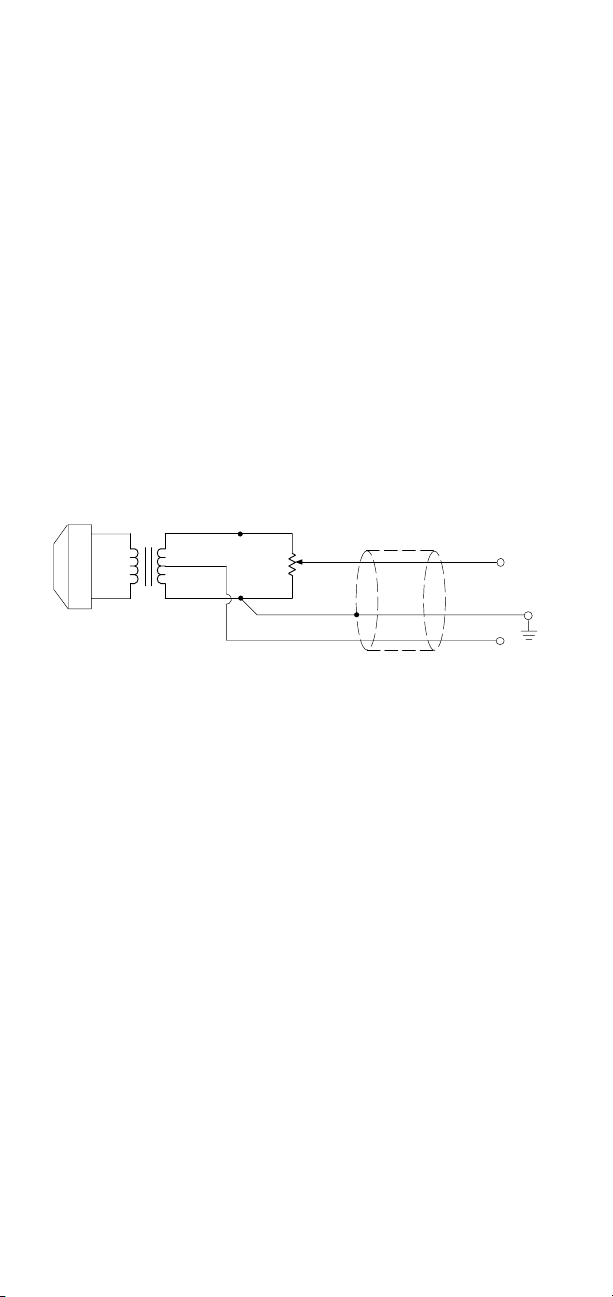

CONNECTIONS
The RED lead is the high-impedance audio output; the
SHIELD is the audio return and case ground.
The Model 520DX Green Bullet Microphone is supplied wired
for high-impedance, unbalanced operation with the 1/4-inch
phone plug (Figure 3).

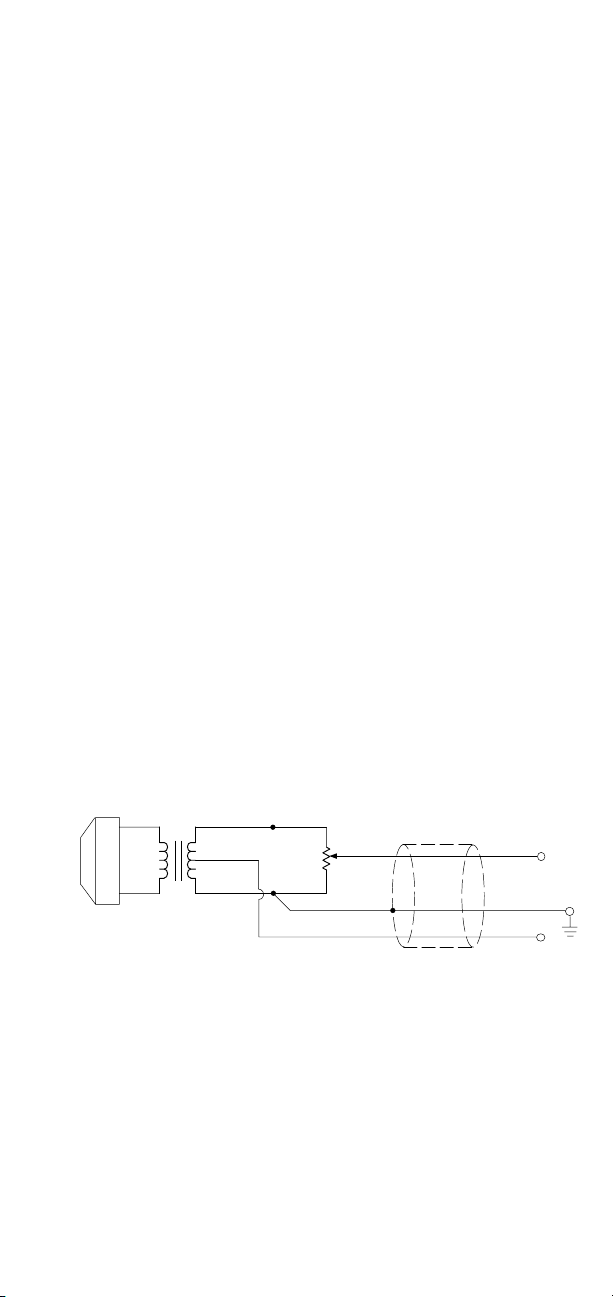

RED
WHITE
BLACK
ORANGE
BROWN
RED
GRAY
BLACK
RED
SHIELD
BLACK
TIP
+
YELLOW
BLUE

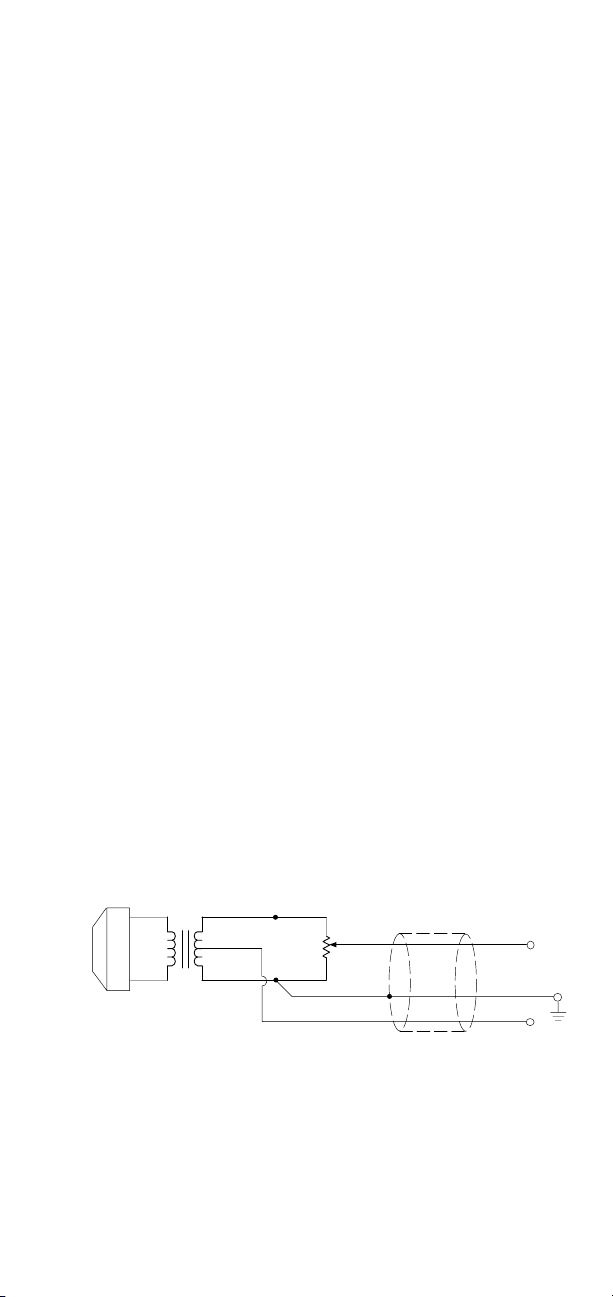

INTERNAL CONNECTIONS
UNBALANCED HIGH-IMPEDANCE OUTPUT
FIGURE 3
REPLACEMENT PARTS
Cartridge ............................................................................ R198
Cable and Plug ............................................................ 90A4486
Volume Control Knob ................................................... 95A2073
Volume Control Pot ...................................................... 90A4487
For additional service or parts information, please contact
Shure's Service department at 1-800-516-2525. Outside the
United States, please contact your authorized Shure Service
Center.
4
MICROPHONE POUR HARMONICA
520DX («GREEN BULLET»)
GUIDE DE L'UTILISATEUR
GÉNÉRALITÉS
Profilé pour s'adapter confortablement à la paume de la main,
le microphone modèle 520DX «Green Bullet» procure la sonorité unique qui en a fait une légende parmi les harmonicistes.
Le 520DX est pourvu d'un bouton de volume (Figure 1) à sa
base qui permet au musicien d'effectuer les réglages nécessaires pendant un concert. Un câble fixe, doté d'un jack téléphone standard de 1/4 po permet de brancher le microphone sur
un appareil à haute impédance.
APPLICATIONS
Brancher le 520DX directement sur un amplificateur de guitare pour obtenir le son d'harmonica blues classique. Procéder
comme suit :
• Mettre le bouton de volume du microphone à zéro avant de le
brancher sur un amplificateur. Le volume peut être monté à
mesure qu'on s'éloigne de l'amplificateur.
• Régler le volume selon le besoin pendant la représentation.
Par exemple pour passer d'accompagnement à solo ou lorsque le microphone est laissé sur scène entre deux représentations.
• Pour éviter le larsen, se tenir le plus loin possible des retours
ou des haut-parleurs. Régler le volume des retours ou des
haut-parleurs sur la table de mélange afin de ne pas avoir de
larsen lorsque le volume du microphone pour harmonica est
tourné au maximum.
REMARQUE : Le réglage de volume de l'amplificateur de
guitare peut avoir un effet considérable sur la sonorité obtenue.
Essayer différents réglages de volume de microphone et
d'amplificateur pour obtenir l'effet désiré.

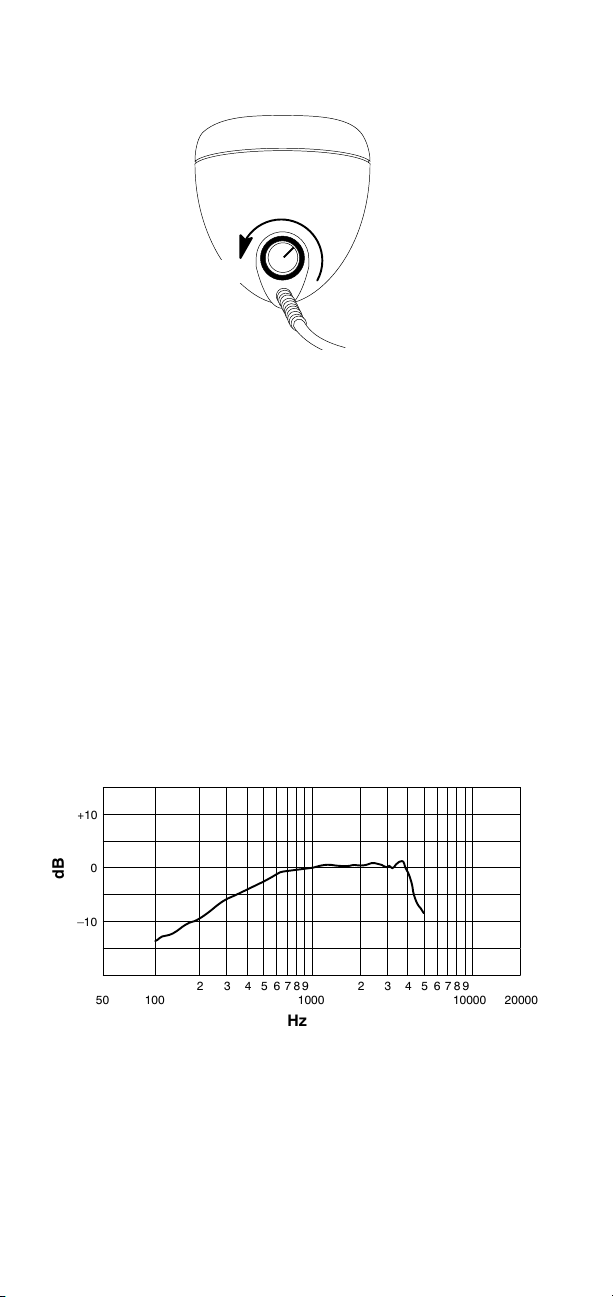

COMMANDE DE VOLUME
ARRÊT
BOUTON DE VOLUME
FIGURE 1
5
BASSE IMPÉDANCE
Pour brancher le 520DX sur un appareil à basse impédance,
tel qu'un mélangeur, utiliser un transformateur haute/basse impédance, tel que le Shure modèle A95U.
REMARQUE: Le 520DX peut être recâblé pour la basse
impédance, mais cela rend le bouton de volume inopérant.
Contacter le groupe d'applications Shure au (847) 600-8440
pour plus de détails.
CARACTÉRISTIQUES
Type
Dynamique
Courbe de réponse
100 à 5 000 Hz (Figure 2)
+10
0
dB
–10
98765432
Hz
98765432
COURBE DE RÉPONSE TYPIQUE
FIGURE 2
Courbe de directivité
Omnidirectionnelle
Impédance
Haute, asymétrique
Plage d'impédance de charge
Minimum : 100 kW
Niveau de sortie (à 1 000 Hz)
Tension en circuit ouvert -38,0 dBV/Pa (13,0 mV)*
*1 Pa = 94 dB SPL
Polarité
Une pression acoustique positive sur le diaphragme produit
une tension positive sur la pointe, par rapport à la tige (masse)
du jack téléphone de sortie du microphone.Une pression
acoustique positive sur le diaphragme produit une tension
positive sur la pointe, par rapport à la tige (masse) du jack
téléphone de sortie du microphone.
Câble
6,1 m deux conducteurs, blindé avec jack téléphone standard
de 1/4 po fixe (fourni câblé pour branchement haute im-
pédance asymétrique).
Boîtier
Fonte moulée, fini vert et chrome
200001000 1000050 100
6
